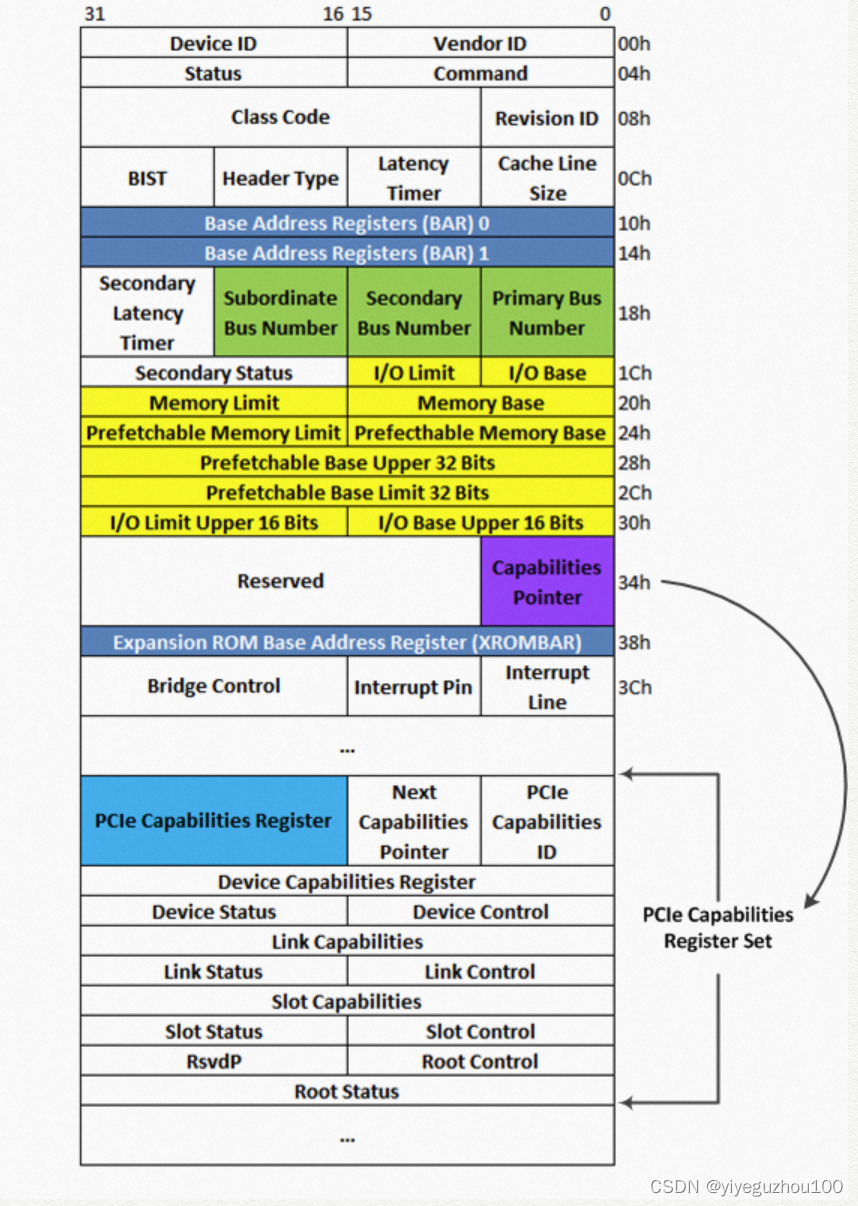

每一个 Capability 结构都有唯一的ID 号，每一个Capability 寄存器都有一个指针，这个指针指向下一个Capability 结构，从而组成一个单向链表结构，这个链表的最后一个Capability 结构的指针为0。链表开始的指针地址为0x34处的1byte数值，寻址过程如下。

pci_find_capability() 断定一个设备是否支持给定PCI权能，返回在设备PCI配置空间内所请求权能结构的地址，如果设备不支持这种权能，则返回0；

PCIE的MSI-X相关信息存在两个地方，一个是PCIE Capability中，存放MSI-X基本信息，主要包含MSI-X Table所在BAR地址相关信息（访问的MSI-X Table关键），另外一个是MSI-X Table，存放在bar空间中，标识中断的msg addr及对应的msg data(即中断vector)。（vfio_pci_write_config -> vfio_msi_enable在Guest写MSI-X Capability Structure的Enable Bit时触发）

MSI-X Capability结构，此结构在PCIe设备配置空间偏移0xB0的位置处，MSI-X中断表不在Capability中，存在bar中，
