倍加福激光雷达R2000的使用(win、ubuntu)
倍加福官网:https://www.pepperl-fuchs.com/china/zh/index.htm
参考文献:
https://blog.csdn.net/YiYeZhiNian/article/details/125299099
1.倍加福雷达的电器连接
这是倍加福机关雷达的接口电器属性。

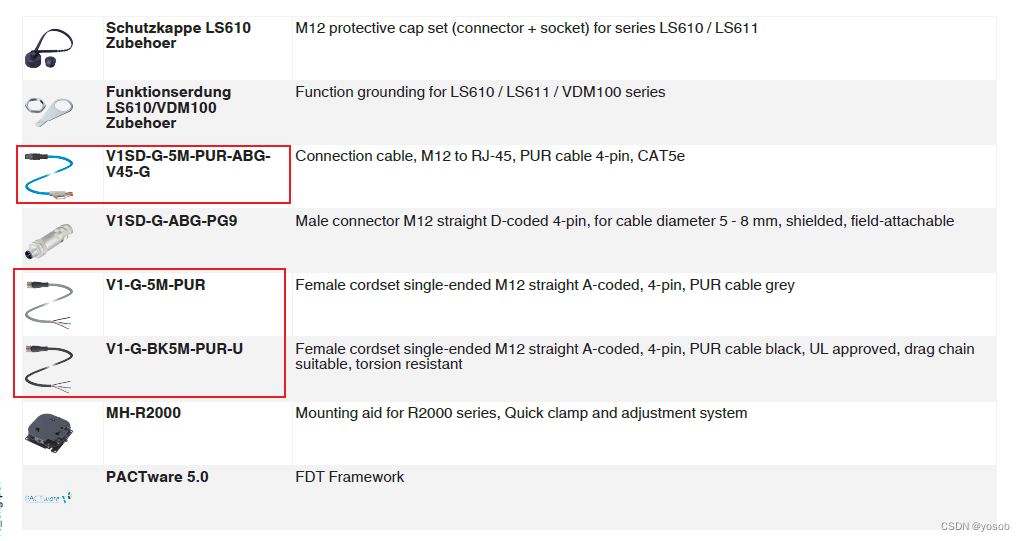

倍加福本身提供一系列的线材如下
LAN线不多描述,POWER线材电器属性如下:

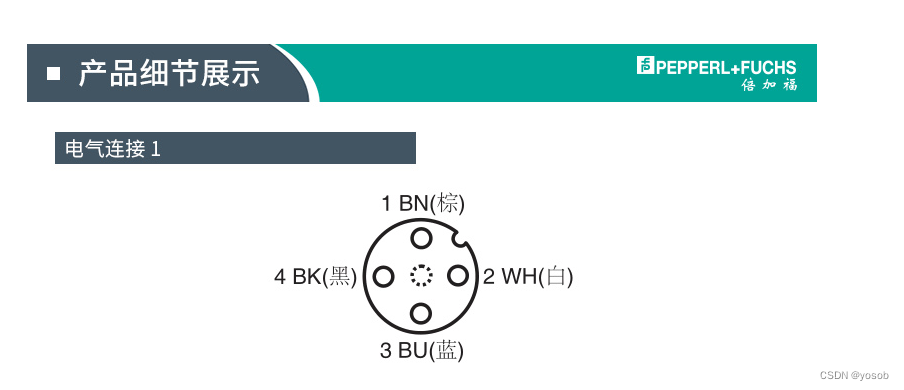

所以,线材的棕色线接24V,蓝色线接地即可。
倍加福按键功能如下:

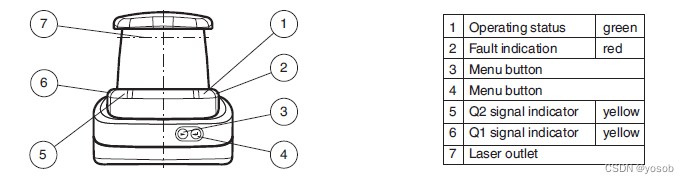

34两个按键是菜单按键,左边是切换右边是确认,可以查看IP地址等信息。
2.Win下使用
2.1软件需要
一台windows笔记本电脑,一根网线。
笔记本电脑上需要安装两个软件:
1、R2000_DTM_v1.3.2.1
2、P+F PACTware_4_1_SP6_Full
这里第一个为R2000的插件,第二个为配置软件,两个都需要安装,要不然到时候会找不到设备。

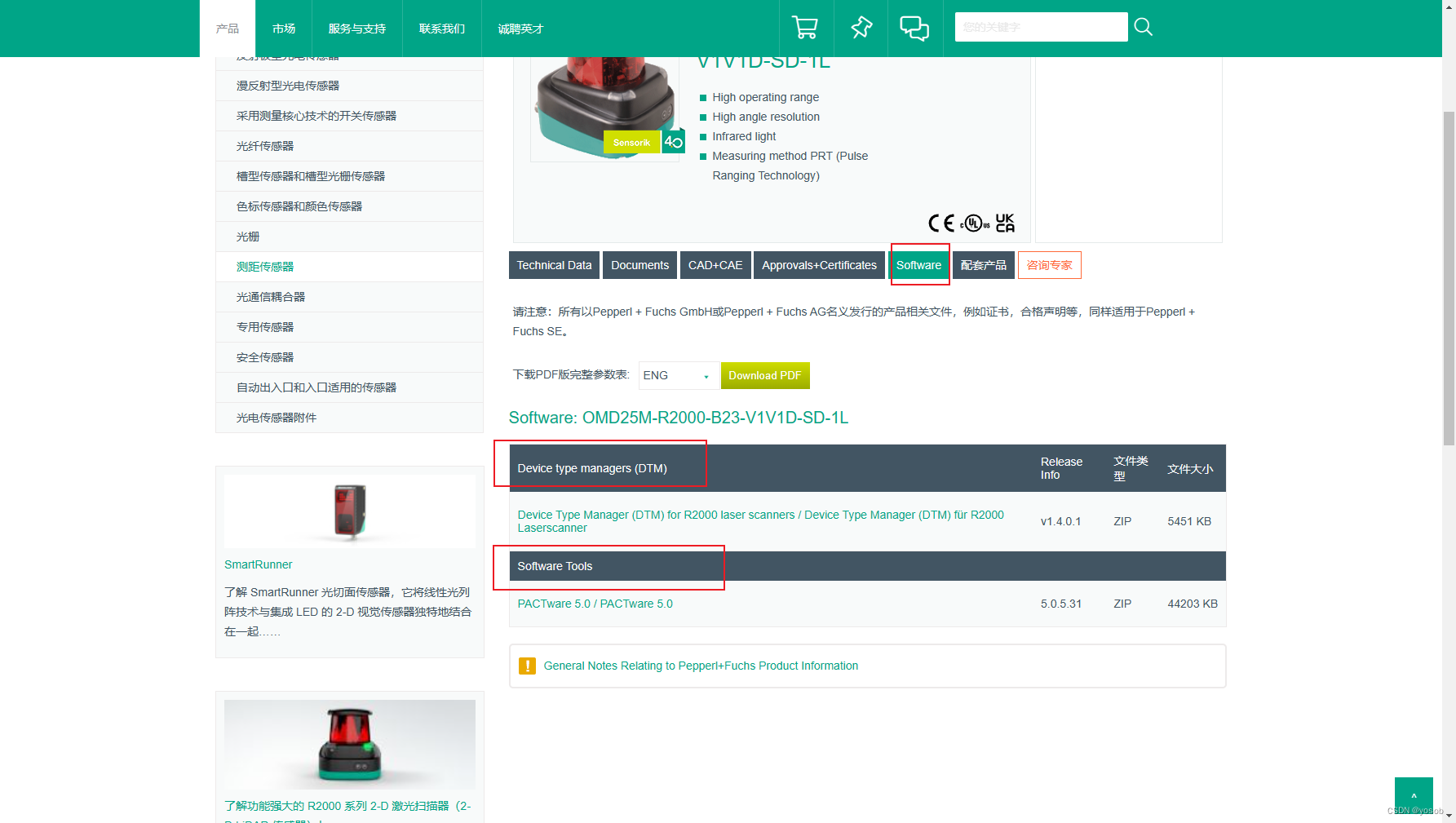

官网地址:https://www.pepperl-fuchs.com/china/zh/classid_53.htm?view=productdetails&prodid=100049
下载软件并安装
如果出现了错误如下:
this setup requires the .net framework 3.5 installed
那么需要修改电脑配置

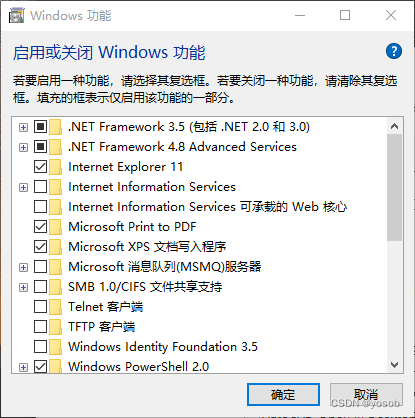

勾上framework 3.5之后可能会下载安装一些东西。
2.2 启动连接雷达
POWER线通电,将网线插上电脑的网口,此时会有以太网那个出现。
按下雷达的34按钮调整菜单,查看雷达的IP地址。本文是10.0.10.9

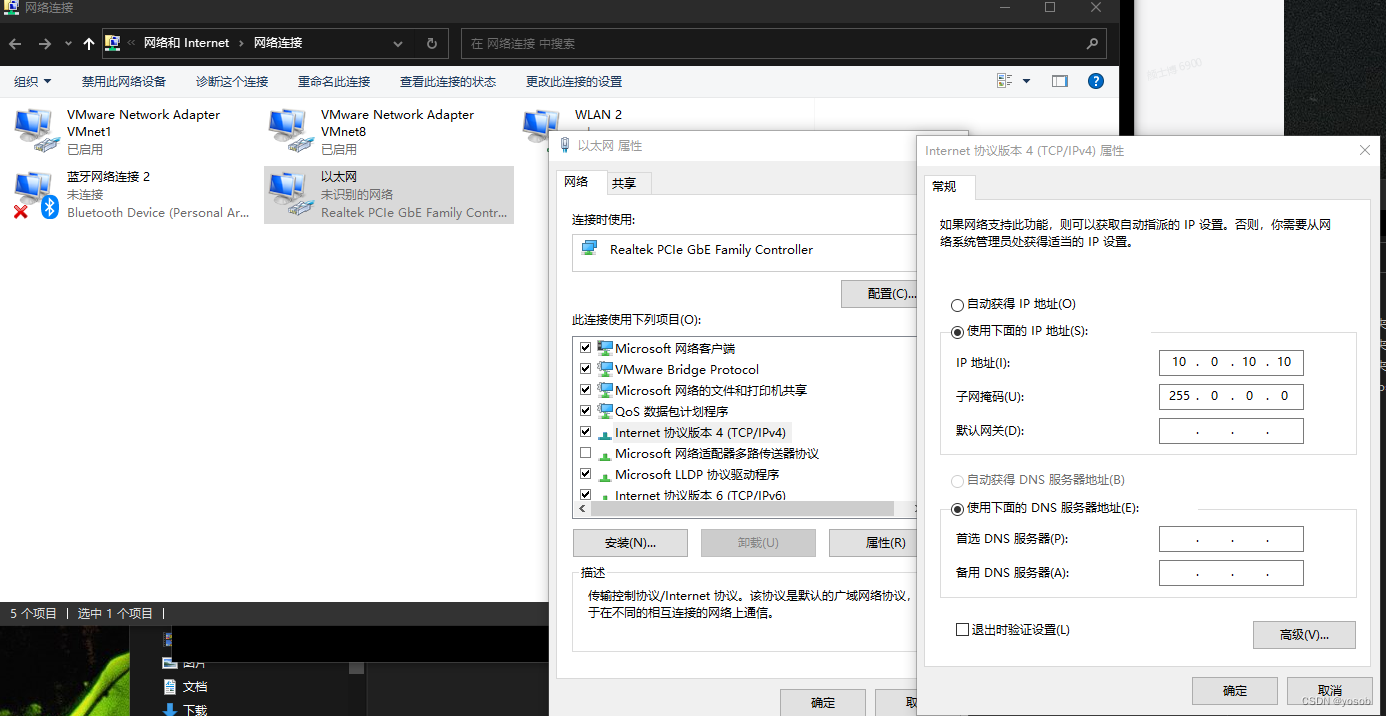

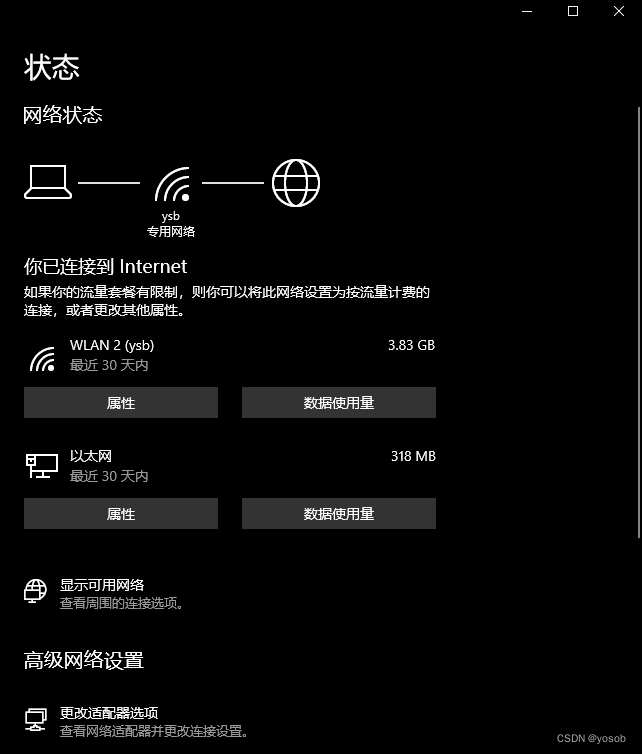

打开网络适配器,进行本机IP的设置如下,本机IP需要和机光雷达的属于同一个网段。
本文设置本机IP为:10.0.10.10

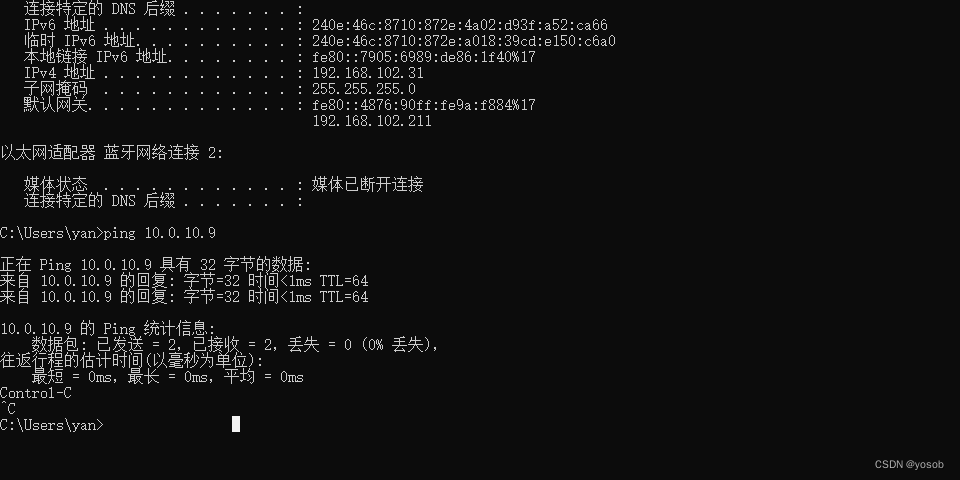

打开cmd ping 激光雷达IP,能ping通就行。
2.3 使用软件调节雷达IP

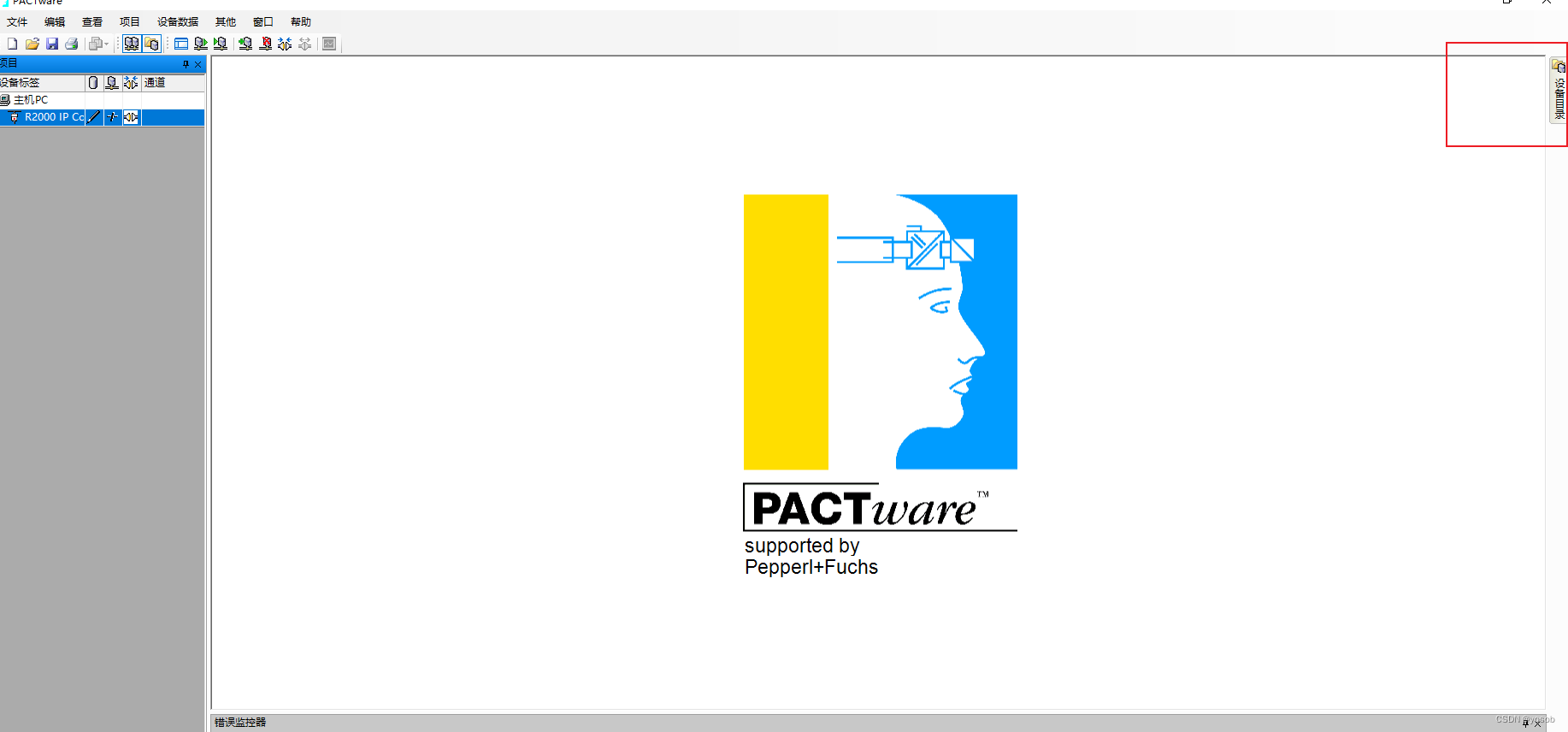

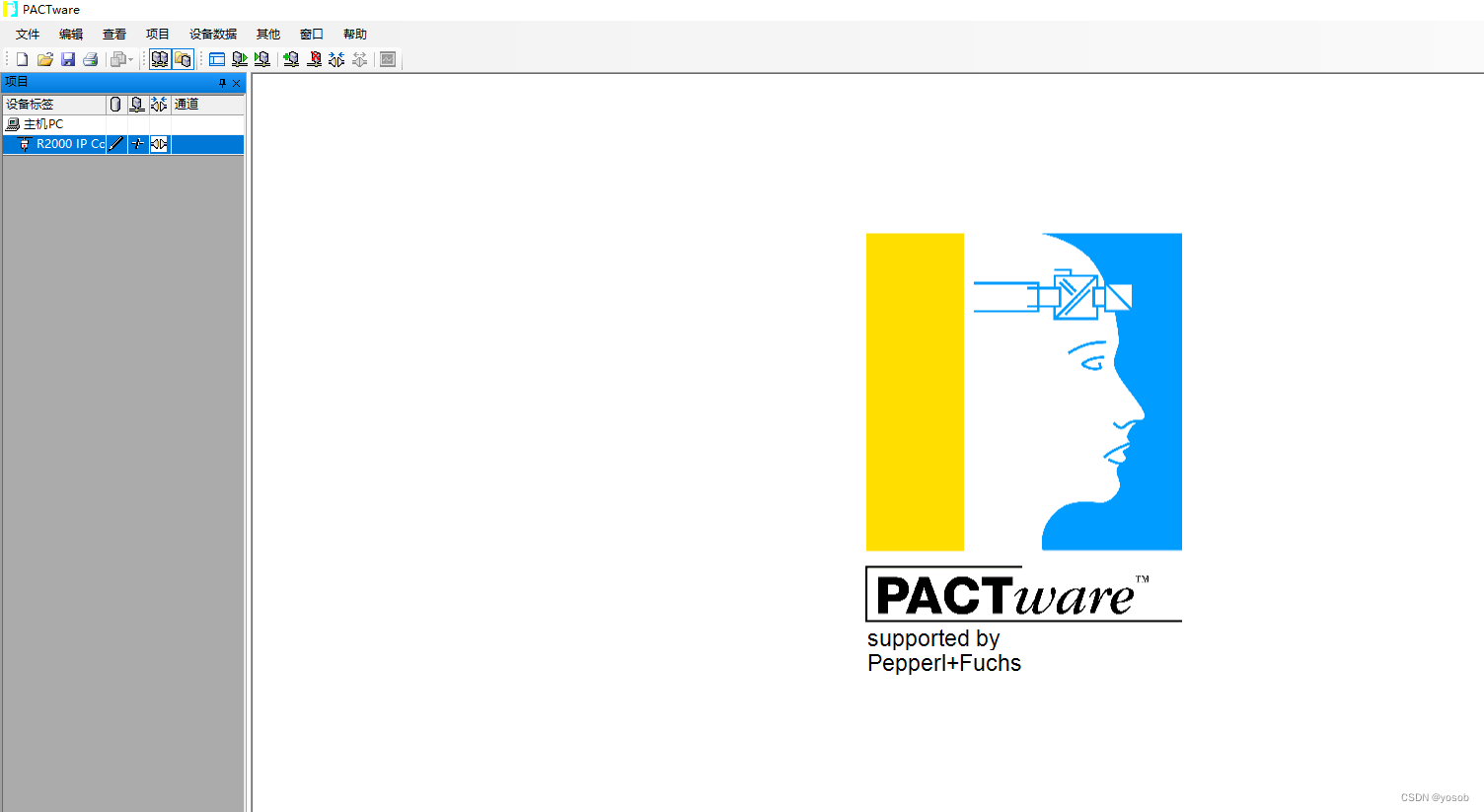

打开激光雷达软件:PACTware

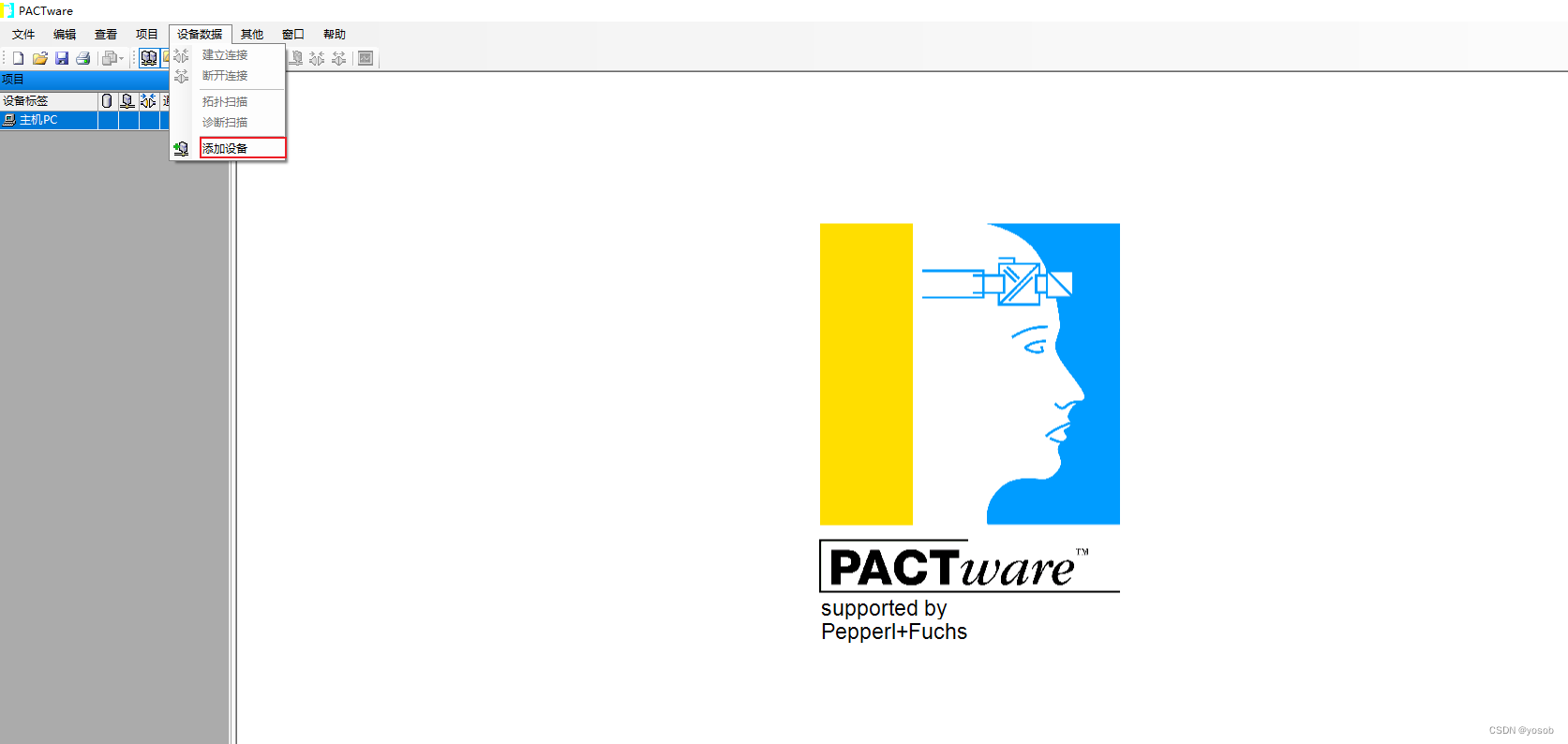

加入设备

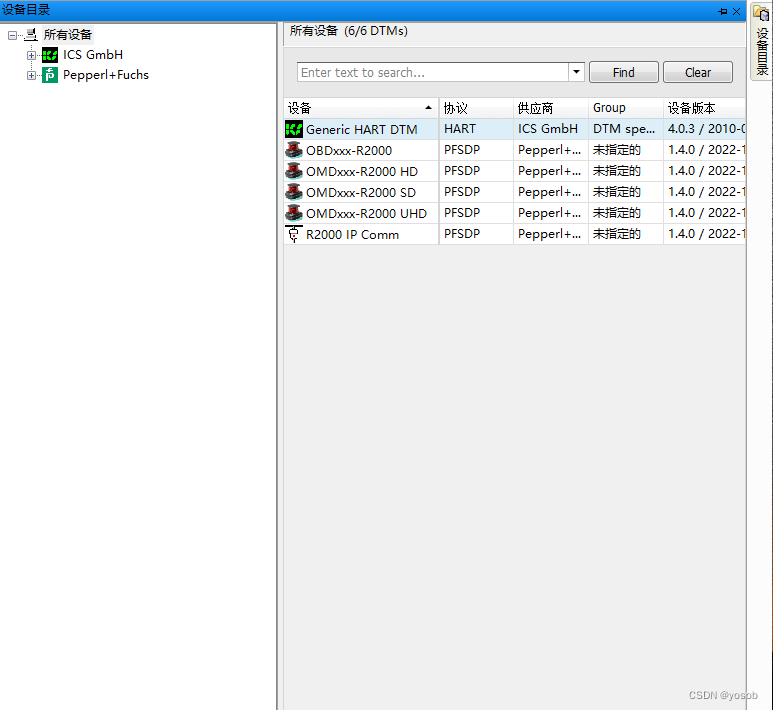

然后在右边选择设备目录
双击添加设备,具体是哪个可以去官网看,或者都试试看,连得上就是对的。
M25的是SD。

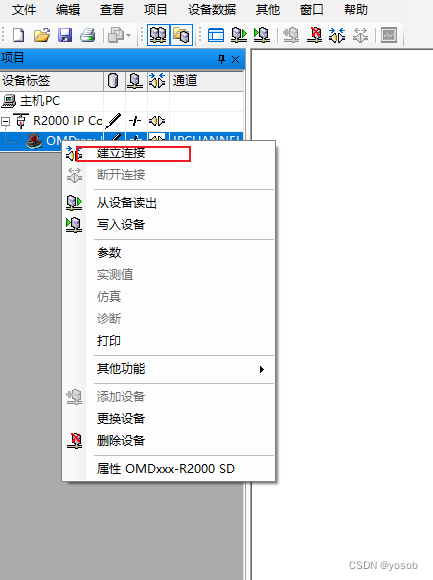

右击建立连接

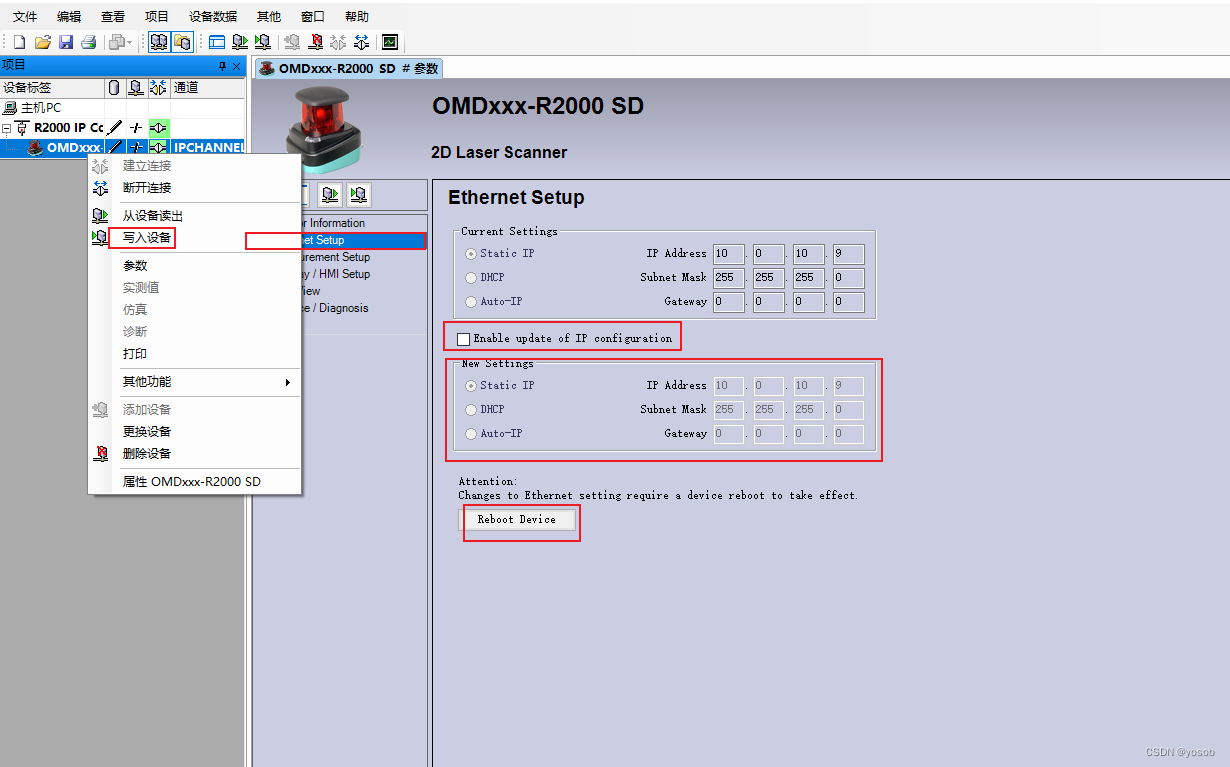

然后就会出现属性页面,进入ethernet setup,可以通过勾选enable进行设置激光雷达的静态IP,然后左边的设备栏右击写入设备,最后右边点击reboot就可以重启设备。最后的最后通过雷达的34按键查看IP,修改成功。
3.Ubuntu下使用
3.1 ubuntu22 + ros2 humble
这个版本会比较麻烦,因为没有官方提供的ros包。

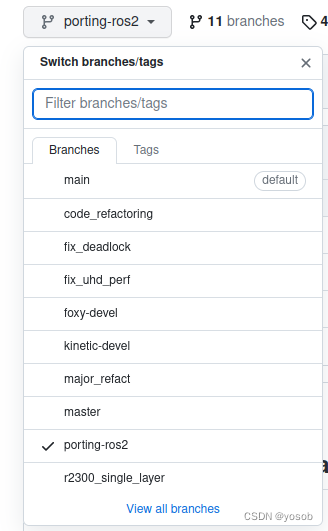

在官方ros驱动地址中选择porting-ros2的分支,那个foxy的分支是骗人的,里面根本不是foxy的
创建一个ros_ws,在src中执行命令:
git clone --branch=porting-ros2 https://github.com/PepperlFuchs/pf_lidar_ros_driver.git
在ros_ws中执行,下载依赖项:
rosdep update
rosdep install --from-paths src --ignore-src --rosdistro=$ROS_DISTRO -y
再进行编译
colcon build
- 报错1
参考网址:
https://github.com/open-source-parsers/jsoncpp/issues/1356
这是因为jsoncpp多次引入的问题,去到报错给出的地址,将jsoncpp-namespaced-targets.cmake 修改成如下:
if (TARGET jsoncpp_static AND NOT TARGET JsonCpp::JsonCpp)
add_library(JsonCpp::JsonCpp INTERFACE IMPORTED)
set_target_properties(JsonCpp::JsonCpp PROPERTIES INTERFACE_LINK_LIBRARIES "jsoncpp_static")
elseif (TARGET jsoncpp_lib AND NOT TARGET JsonCpp::JsonCpp)
add_library(JsonCpp::JsonCpp INTERFACE IMPORTED)
set_target_properties(JsonCpp::JsonCpp PROPERTIES INTERFACE_LINK_LIBRARIES "jsoncpp_lib")
endif ()
- 报错2
这个错误是因为rclcpp中的定义修改了,打开pf_data_publisher.cpp文件,修改如下:
const auto scan_time = rclcpp::Duration(1000.0 / packet.header.scan_frequency, 0);
然后两个报错都解决,就可以编译成功了
colcon build
source install/setup.bash
想要使用先配置src/pf_lidar_ros_driver/src/pf_driver/config/,选择你激光雷达对应型号的配置文件,将其中的IP改称你所使用的IP地址。
最后再:
colcon build
source install/setup.bash
ros2 launch pf_driver r2000.launch.py

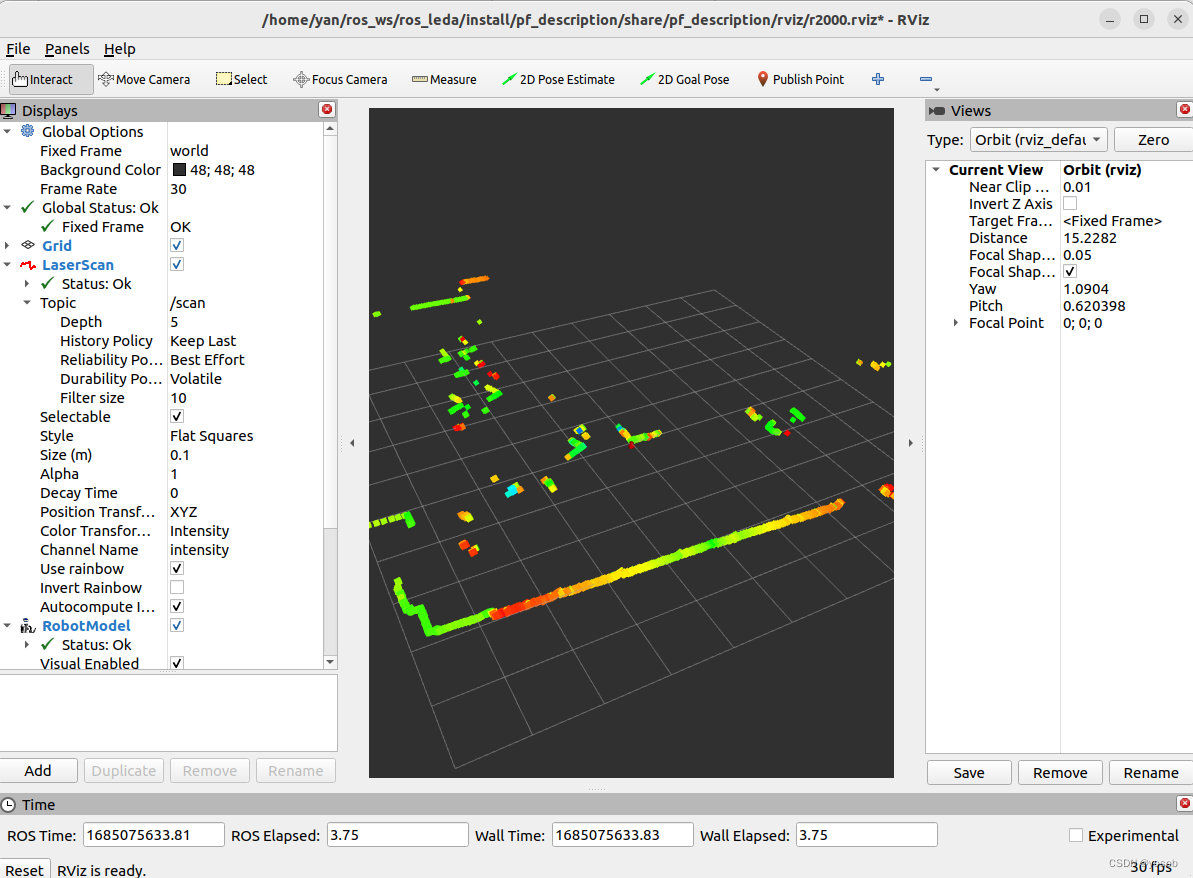

就可以成功看到雷达的图像了
