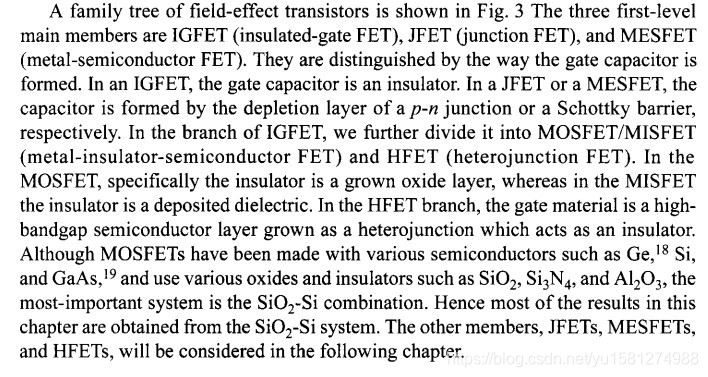

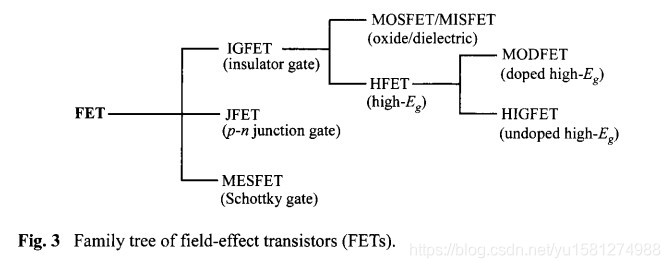

FET细解:FET(IGFET、JFET、MESFET)、IGFET(MOSFET/MISFET、HFET)、HFET(MODFET、HIGFET)

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
FET(Field Effect Transistor)结构

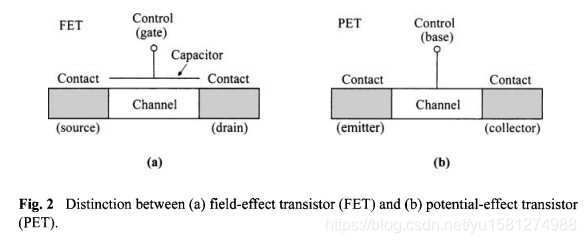

场效应晶体管,由多数载流子参与导电,也称为单极型晶体管,区别于双极型晶体管(如三极管)。它属于电压控制型半导体器件,与双极型晶体管和功率晶体管是同一阶层的王者。按照一般分类标准有,结型场效应管(junction FET—JFET)和金属 - 氧化物半导体场效应管(metal-oxide semiconductor FET,简称MOS-FET)两种结构的场效应晶体管。

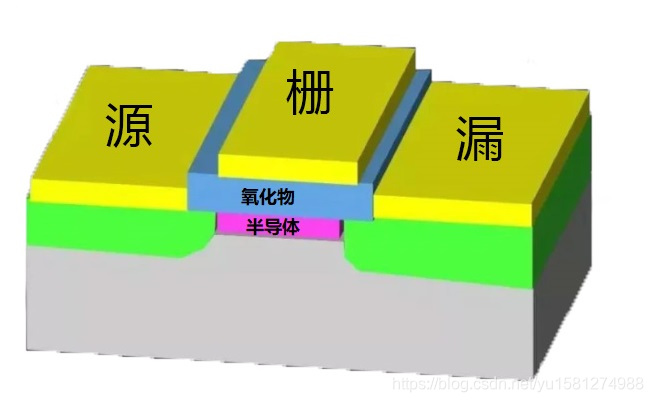

MOSFET(Metal-Oxide Semiconductor FET)
在这里插入图片描述

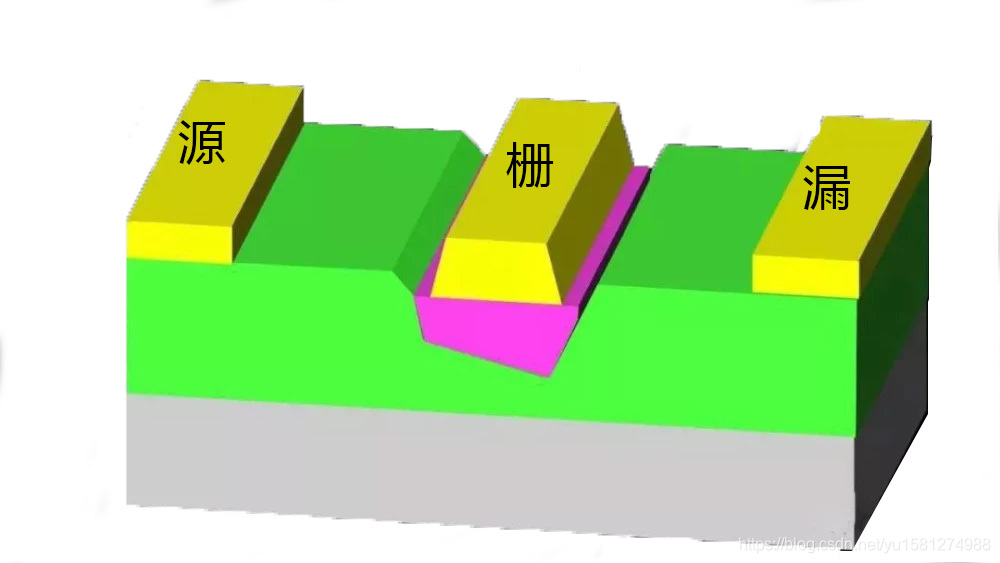

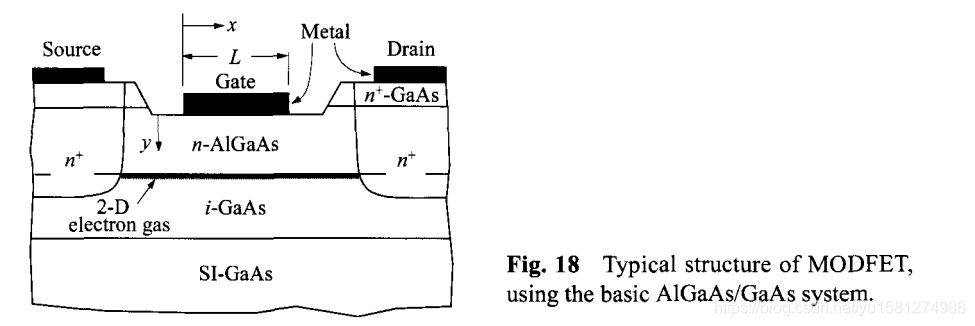

MODFET(Modulation-DopedFET)调制掺杂场效应管,也称HEMT(Electron-Mobility Transistor)高电子迁移率晶体管,也称TEGFET(two-dimensional electron-gas FET)二维电子气场效应晶体管,也称SDHT(Selectively Dopd Heterojuntion transistor)选择掺杂异质结晶体管

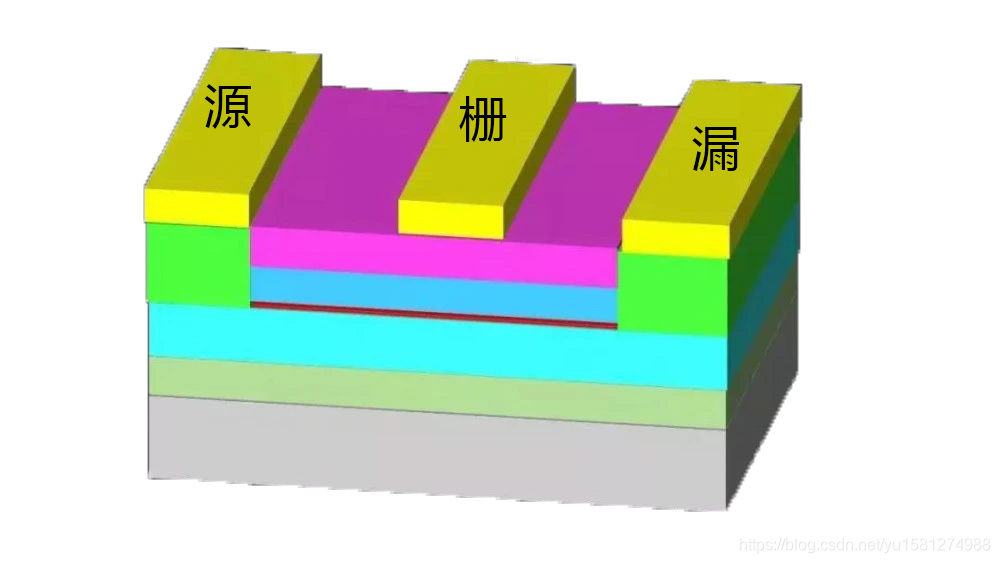

它使用两种具有不同能隙的材料形成异质结,为载流子提供沟道,而不像金属氧化物半导体场效应管那样,直接使用掺杂的半导体而不是结来形成导电沟道,即它与MOSFET的结构不同在于导电沟道材料不同。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
由上可知:MOSFET是MOS金属-氧化物-半导体(电容)做栅极;MODFET/MESFET是用金属-半导体接触(肖特基二极管),用二极管做栅极。速度比MOS要快,可以用在高速电路上。

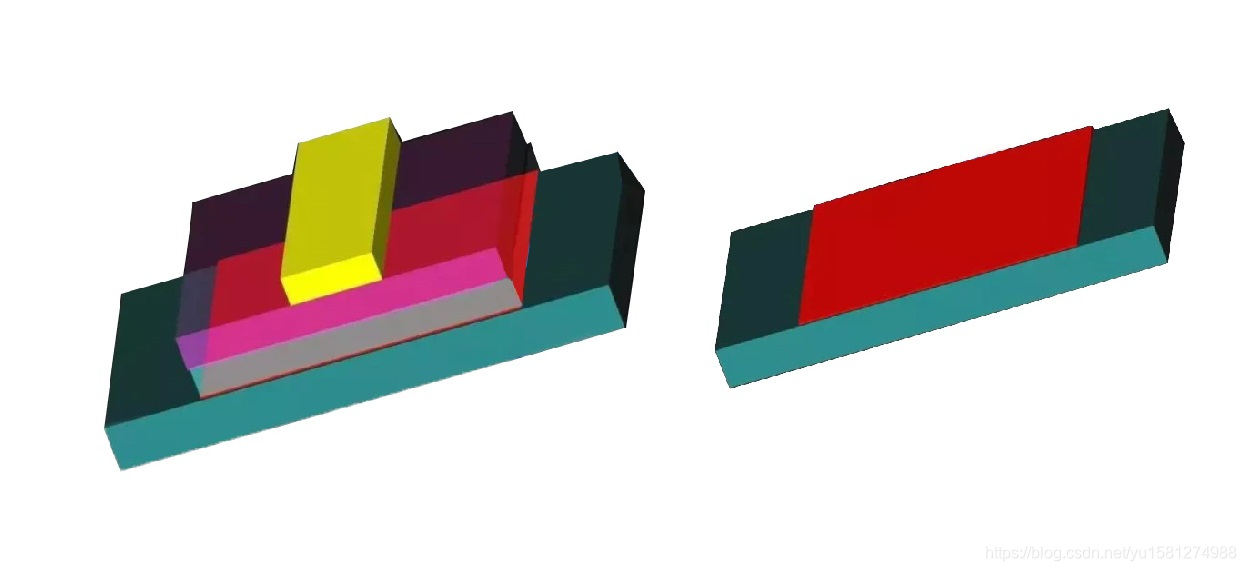

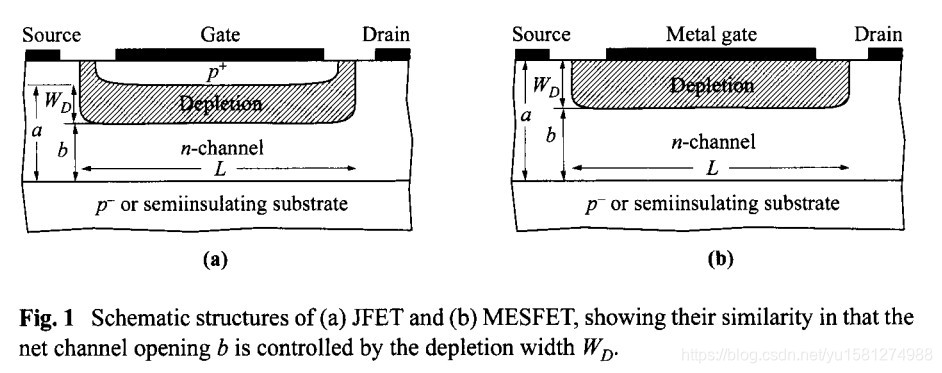

JFET(Junction FET)、MESFET(Metal-Semiconductor FET)
在这里插入图片描述
在这里插入图片描述

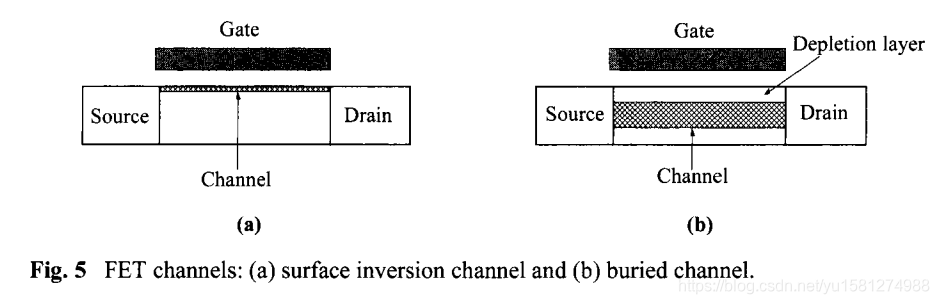

在FET家族中,MESFETs和JFET是埋沟器件;MODFETs是表面沟道器件;MOSFET和MISFET既可以是表面沟道,也可以是埋沟,但实际中,它们主要是表面沟道器件。
在这里插入图片描述

颜色解读
在这里插入图片描述
