目的:显示对直接体绘制和网格数据的任意裁剪。

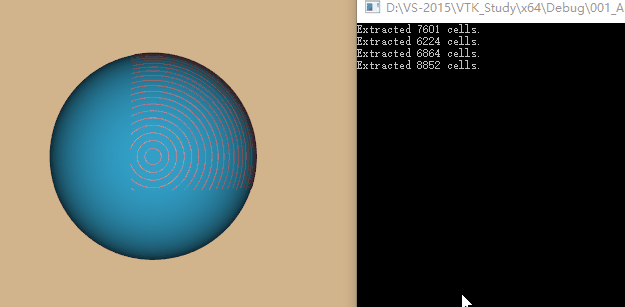

根据VTK官网的例子,显示了下面的矩形区域选取。下一步实现任意区域的选取与裁剪。
VTK官网例子:https://kitware.github.io/vtk-examples/site/Cxx/Picking/HighlightSelection/
注意:按下键盘< r >进行模式切换,
#include <vtkActor.h>
#include <vtkAreaPicker.h>
#include <vtkDataSetMapper.h>
#include <vtkDataSetSurfaceFilter.h>
#include <vtkExtractPolyDataGeometry.h>
#include <vtkIdFilter.h>
#include <vtkIdTypeArray.h>
#include <vtkInteractorStyleRubberBandPick.h>
#include <vtkNamedColors.h>
#include <vtkNew.h>
#include <vtkObjectFactory.h>
#include <vtkPlanes.h>
#include <vtkPointData.h>
#include <vtkPolyData.h>
#include <vtkPolyDataMapper.h>
#include <vtkProperty.h>
#include <vtkRenderWindow.h>
#include <vtkRenderWindowInteractor.h>
#include <vtkRenderer.h>
#include <vtkRendererCollection.h>
#include <vtkSmartPointer.h>
#include <vtkSphereSource.h>
#include <vtkUnstructuredGrid.h>
#include <vtkVersion.h>
#include <vtkVertexGlyphFilter.h>
#include <vtkPolyDataReader.h>
#include <vtkSTLReader.h>
#define VTKISRBP_ORIENT 0
#define VTKISRBP_SELECT 1
namespace {
// Define interaction style
class HighlightInteractorStyle : public vtkInteractorStyleRubberBandPick
{
public:
static HighlightInteractorStyle* New();
vtkTypeMacro(HighlightInteractorStyle, vtkInteractorStyleRubberBandPick);
HighlightInteractorStyle() : vtkInteractorStyleRubberBandPick()
{
this->SelectedMapper = vtkSmartPointer<vtkDataSetMapper>::New();
this->SelectedActor = vtkSmartPointer<vtkActor>::New();
this->SelectedActor->SetMapper(SelectedMapper);
}
virtual void OnLeftButtonUp() override
{
// Forward events
vtkInteractorStyleRubberBandPick::OnLeftButtonUp();
if (this->CurrentMode == VTKISRBP_SELECT)
{
vtkNew<vtkNamedColors> colors;
vtkPlanes* frustum =static_cast<vtkAreaPicker*>(this->GetInteractor()->GetPicker())->GetFrustum();
vtkNew<vtkExtractPolyDataGeometry> extractPolyDataGeometry;
extractPolyDataGeometry->SetInputData(this->PolyData);
extractPolyDataGeometry->SetImplicitFunction(frustum);
extractPolyDataGeometry->Update();
std::cout << "Extracted "
<< extractPolyDataGeometry->GetOutput()->GetNumberOfCells()
<< " cells." << std::endl;
this->SelectedMapper->SetInputData(extractPolyDataGeometry->GetOutput());
this->SelectedMapper->ScalarVisibilityOff();
// vtkIdTypeArray* ids =
// dynamic_cast<vtkIdTypeArray*>(selected->GetPointData()->GetArray("OriginalIds"));
this->SelectedActor->GetProperty()->SetColor(
colors->GetColor3d("Tomato").GetData());
this->SelectedActor->GetProperty()->SetPointSize(5);
this->SelectedActor->GetProperty()->SetRepresentationToWireframe();
this->GetInteractor()
->GetRenderWindow()
->GetRenderers()
->GetFirstRenderer()
->AddActor(SelectedActor);
this->GetInteractor()->GetRenderWindow()->Render();
this->HighlightProp(NULL);
}
}
void SetPolyData(vtkSmartPointer<vtkPolyData> polyData)
{
this->PolyData = polyData;
}
private:
vtkSmartPointer<vtkPolyData> PolyData;
vtkSmartPointer<vtkActor> SelectedActor;
vtkSmartPointer<vtkDataSetMapper> SelectedMapper;
};
vtkStandardNewMacro(HighlightInteractorStyle);
vtkSmartPointer<vtkPolyData> ReadPolyData(const char* fileName);
} // namespace
int main(int argc, char* argv[])
{
//vtkNew<vtkSTLReader> reader;
//reader->SetFileName("D:\\CT+MR\\STL\\HeYuFang MR.stl");
//reader->Update();
vtkNew<vtkSphereSource> source;
source->SetPhiResolution(49);
source->SetThetaResolution(200);
source->Update();
auto polyData = source->GetOutput();
vtkNew<vtkNamedColors> colors;
vtkNew<vtkIdFilter> idFilter;
idFilter->SetInputData(polyData);
idFilter->SetIdsArrayName("OriginalIds");
idFilter->Update();
// This is needed to convert the ouput of vtkIdFilter (vtkDataSet) back to
// vtkPolyData
vtkNew<vtkDataSetSurfaceFilter> surfaceFilter;
surfaceFilter->SetInputConnection(idFilter->GetOutputPort());
surfaceFilter->Update();
vtkPolyData* input = surfaceFilter->GetOutput();
// Create a mapper and actor
vtkNew<vtkPolyDataMapper> mapper;
mapper->SetInputData(polyData);
mapper->ScalarVisibilityOff();
vtkNew<vtkActor> actor;
actor->SetMapper(mapper);
actor->GetProperty()->SetPointSize(5);
actor->GetProperty()->SetDiffuseColor(colors->GetColor3d("Peacock").GetData());
// Visualize
vtkNew<vtkRenderer> renderer;
renderer->UseHiddenLineRemovalOn();
vtkNew<vtkRenderWindow> renderWindow;
renderWindow->AddRenderer(renderer);
renderWindow->SetSize(640, 480);
renderWindow->SetWindowName("HighlightSelection");
vtkNew<vtkAreaPicker> areaPicker;
vtkNew<vtkRenderWindowInteractor> renderWindowInteractor;
renderWindowInteractor->SetPicker(areaPicker);
renderWindowInteractor->SetRenderWindow(renderWindow);
renderer->AddActor(actor);
renderer->SetBackground(colors->GetColor3d("Tan").GetData());
renderWindow->Render();
vtkNew<HighlightInteractorStyle> style;
style->SetPolyData(input);
style->SetCurrentRenderer(renderer);
renderWindowInteractor->SetInteractorStyle(style);
renderWindowInteractor->Start();
return EXIT_SUCCESS;
}
