上面是三输入加法器的公式推导,用一道例题讲解一下具体如何使用(例题为双输入)
例题:加法器Ui1输入正弦波信号(f=500hz,Vp=0.1V)Ui2输入信号为三角波信号(f=2khz,Vp=2V),输出Uo=10Ui1+Ui2
分析:首先根据输出的Uo计算R1、R2、Rf的值,根据下列公式可得 输出Ui1需放大10倍所以Rf/R1=10 ,Rf/R2=1 (可得Rf=100k,R1=10k,R2=100k(满足前面表达式即可))
又因为以上公式需要在Rp=Rn时成立,所以要满足:Rf || R =Rn(推导公式图可查看这个公式)(Rn是运放正端的电阻并联之后的值)
由于Rf=100k,R1=10k,R2=100k,Rf||R=R1||R2 所以R=10k( 此处不需要平衡电阻R4便可满足Rf||R=R1||R2)

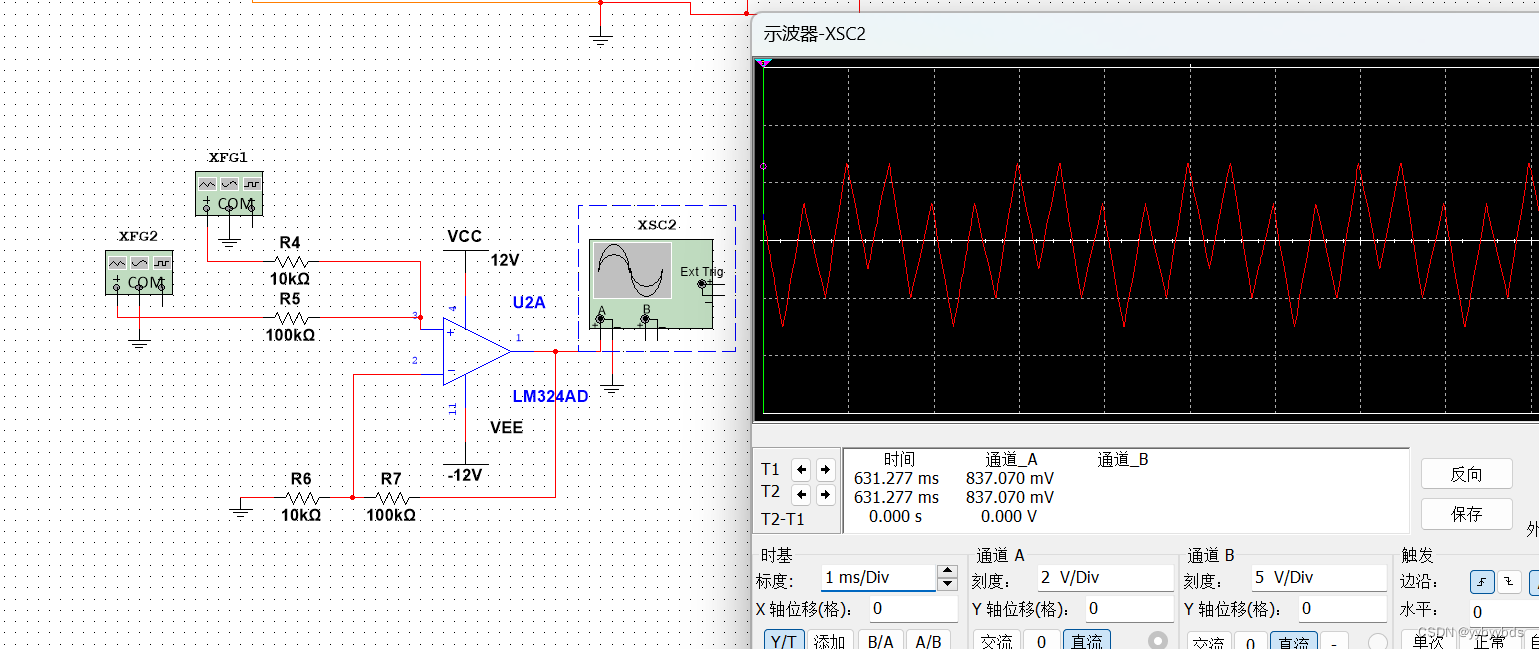

仿真

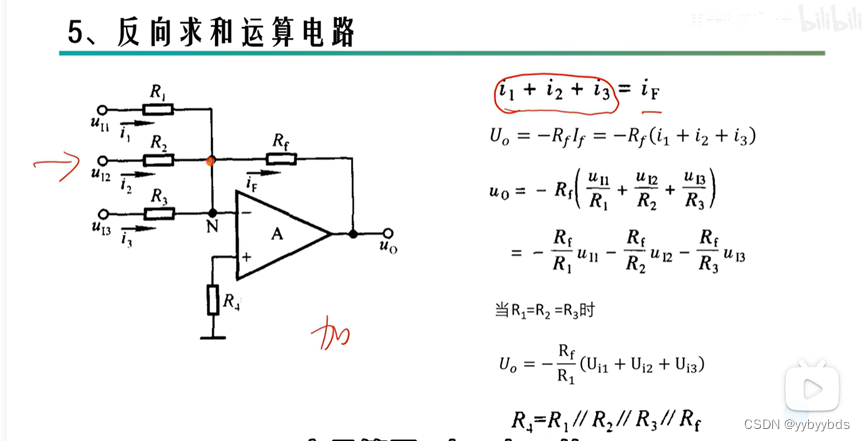

以下是反向加法器的推导公式 原理相同 只是输出反相(差180)
