滤波器初步入门（非常全面）

目录

1、滤波器分类

2、滤波器性能指标

3、滤波器的频率响应

4、分贝概念

5、截止频率计算公式

---

滤波器分类

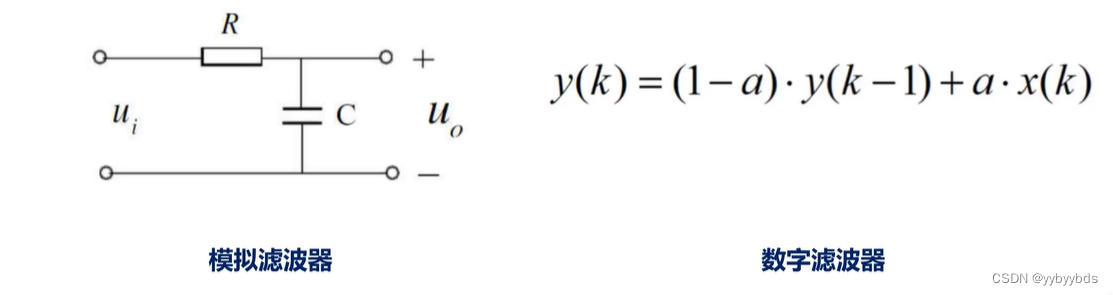

   首先滤波器大体分以上两类，数字滤波器是通过软件算法去实现，而且的性能也要比模拟滤波器要好非常多。那为什么要模拟滤波器呢？    是因为模拟滤波器价格便宜，在不要运放的条件只用几毛，而且模拟可以作为滤波器的前几级把一些低级的噪声和高频噪声滤除掉，所以模拟滤波器是非常重要的。

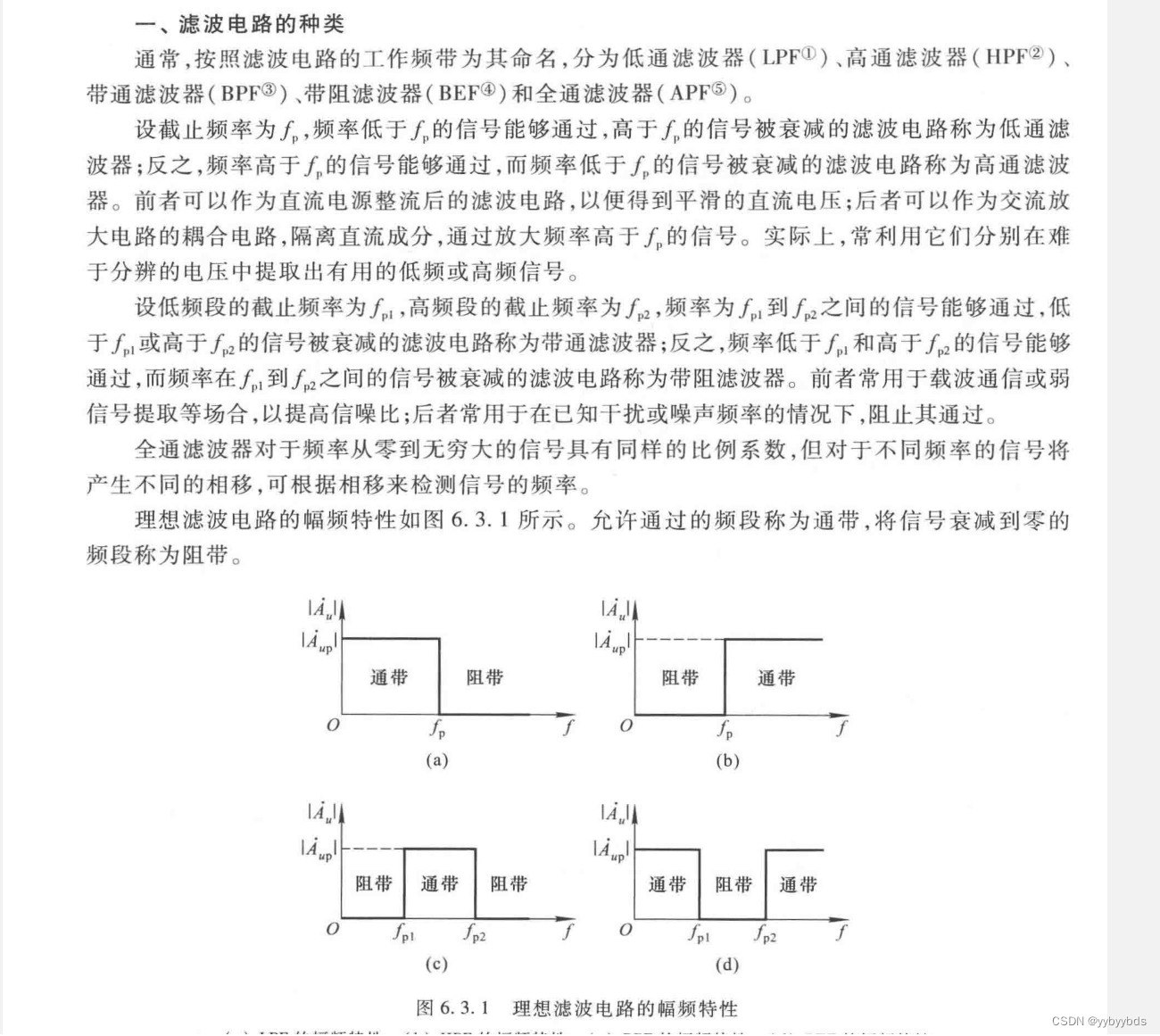

模拟滤波器的种类

低通：允许低频信号通过，滤除高频信号

高通：允许高频信号通过，滤除低频信号

带通：允许某段特定频率通过

带阻：滤除某段特定频率

全通：将输入输出的信号进行相位的变化

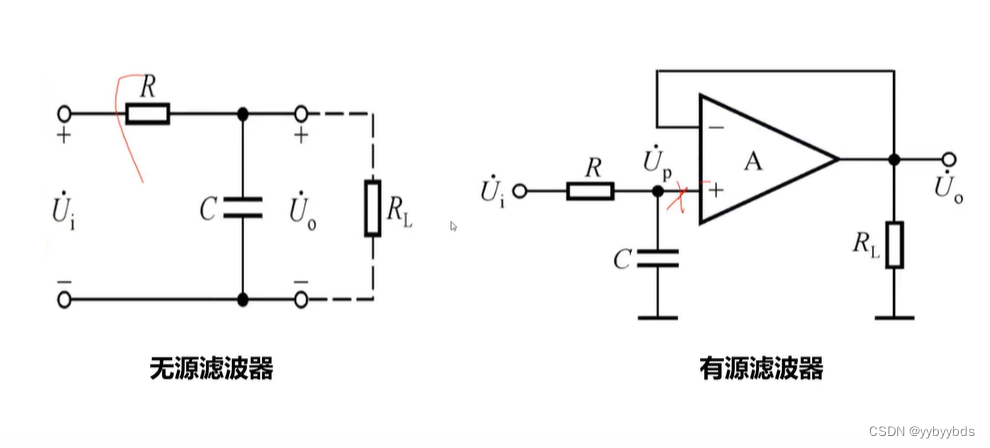

“源”指的是电源

无源滤波：成本更低，但受负载阻抗影响，负载要是发生变化那么前面的元器件参数会发生很大的变化

有源滤波器：不受负载阻抗影响，可以串联很多级RC，也就是2、3、4...阶电路，还可以对过滤的波形进行放大

在正式介绍前可以看一下这两个图片

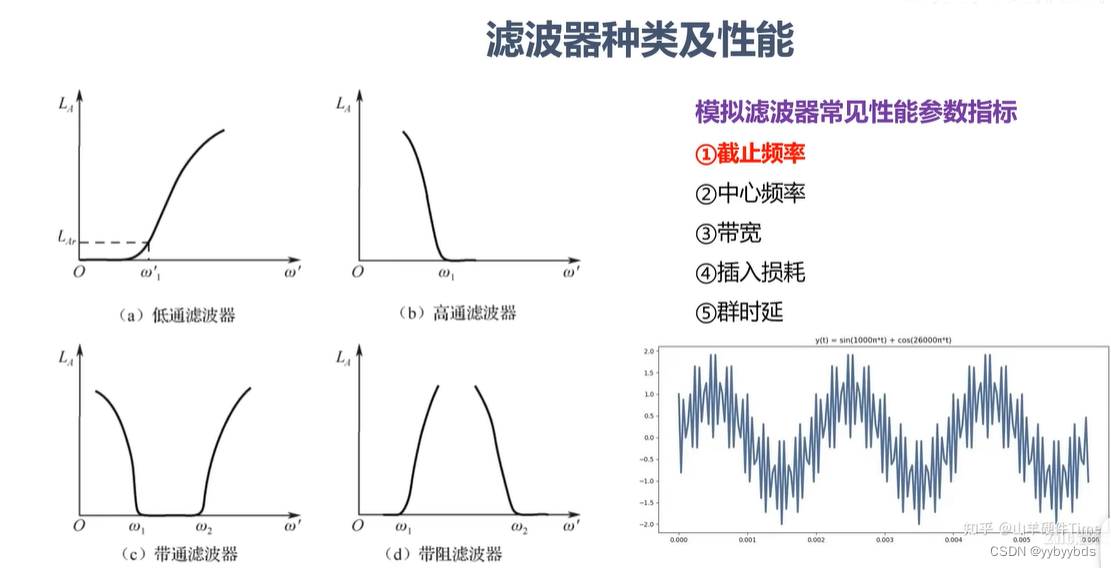

性能指标

截止频率：很重要的概念，比方说低通滤波器设置为截止频率5000hz，那么超过5000hz的频率就会大幅衰减。

中心频率和带宽：用带通滤波器举例，如上图中间接近x轴的部分就是带宽，指的是可以通过的频率范围，中心频率指的是带宽中间的部分。

插入损耗：任何信号过了滤波器（经过了R，这里应该指无源滤波器），都会有损耗，官方说法就是输出功率减去出入功率就是插入损耗。

群时延：像RC低通滤波有个电容，电容会增大一定的延时。官方说法：当当振幅调制信号通过我们的滤波器时，信号包络发生的传播时间延迟。

频率响应

（横坐标是频率，纵坐标是V）

理想的滤波器是当输入的信号频率大于截止频率时，大于部分的频率对应的电压信号直接归0。（如左图）

实际上是一个缓慢的过程，随着频率的增加对不同的信号衰减会越来越大

数字滤波器是可以接近做到右图的，但模拟滤波器不能，但有源滤波器可以让信号衰减的斜率变得更加陡峭，方法是有源滤波器串联很多RC，也就是一阶二阶......

分贝概念

一般来说我们用Au=Uo/Ui来表示运放的放大倍数，但是运放的放大倍数一般比较大不方便用这种表达方式，因此可以用分贝表达放大的倍数。（负的dB表示输出的信号比输入的信号小，也就是信号衰减了）

上图左半部分是是dB对应公式，右半部分是dB和Au（输出信号比输入信号）的对应图。

主要关注的是-3dB这个点，-3dB就是截止频率所对应的点，我们把功率降至50%以下的信号定义为被衰减掉了（但要跟实际情况相结合，有些信号衰减-3db不够，需要衰减更多）-3dB这个点对应我们的电压来说是0.707

示例：假设你设计一个低通滤波器需要衰减4k的信号

（纵坐标是dB，横坐标是频率）

设计电路可以留一定的余量，如果你把4k设计为截止频率，那么4k时候衰减倍数为-3dB通常是不够的，你可以将截止频率设为2k，那么4k的衰减就可以达到15dB（假设），根据自己的需要去设计对应的截止频率。

扩展：

信号每过一个滤波相位就会延后45°，45°对应的是-3dB

截止频率计算公式

   根据上面的截止频率公式可以求出R和C的值

这个R的取值不能过小，太小的话会加重前级负载，电流过大功率上升

当R取太大会发生上面呢？

下面左边是正常取值的滤波电路，右边是R太大的情况。

不正常的电路R的取值太大了，因为运放中存在偏置电流，所以偏置电流*R就会有很大的电压输入进运放，然后运放有进行放大会导致误差特别大。

不懂偏置电流的可以去看我写的另一篇文章为什么运放需要平衡电阻（失调电压和偏置电流）-CSDN博客

电容过小的话会收到傍边寄生电容的影响

电容大的话需要采用铝电容但是铝电容的高频特性跟陶瓷电容相比非常差，电容值越大滤的波的频率就越低，在高频时铝电容会产生更多电感的特性，电容的特性会变小。

总结
电阻太小，需要考虑输入阻抗小(累死前级)、以及功耗大等问题
电阻太大，需要考虑输出阻抗大(后级难设计)，偏置电流变为失调电压噪声大等问题。
电容太小，容易被杂散电容影响,
电容太大，进入uF级别，应避免使用电解电容

一般电阻选值在百千级，电容选择nf级别，一般不选pf级别除了特殊情况

设计滤波器首先考虑截止频率，然后RC的选型不能过大也不能过小

小问题

其实是有的

如果电容放在电阻前面，由于电源是有内阻的，所以电容和电源的内阻形成了一个RC滤波器，由于内阻的电阻比较小，所以截止频率会变的很大

扩展：有些滤波器是可以进行双向滤波的，在一些通信（双工，在一根线上可以发送也可以接收），如果你发的信号比较好，但收的信号不好就要考虑是不是没有用双向滤波的电路

仿真

这是一个同相比例放大电路，放大倍数是2，正输入端是一个截止频率为10khz的低通有源滤波电路（设计的频率应该大了一点），此时输入频率为10k峰峰值为2v，输出峰峰值刚好为1.4v衰减为-3dB。

输入为2k，低于截止频率，输出约为2V，增益为2

此时出入为15khz，可以看到输出衰减了非常多。

总的来说设计有源滤波器是在基础运放的输入端加上RC滤波电路。

这只是入门，还有更多的滤波器比如说高阶滤波器等等

给看到这的人分享两个宝藏链接，可以根据你给的参数自动生成滤波器电路

滤波器设计工具 | 滤波器设计向导 | Analog Devices

Filter Design Tool (ti.com)

后续会有进阶版，敬请期待！
