一个运放就能产生两种信号（三角波，方波）

    首先我们先来探讨如何产生方波。方波无非就是高电平低电平两种情况，故而采用比较器，然后就是如何让两种状态切换，这里使用反馈去完成，最后就是每种状态稳定的时间，采用RC环节实现，从而决定振荡频率。

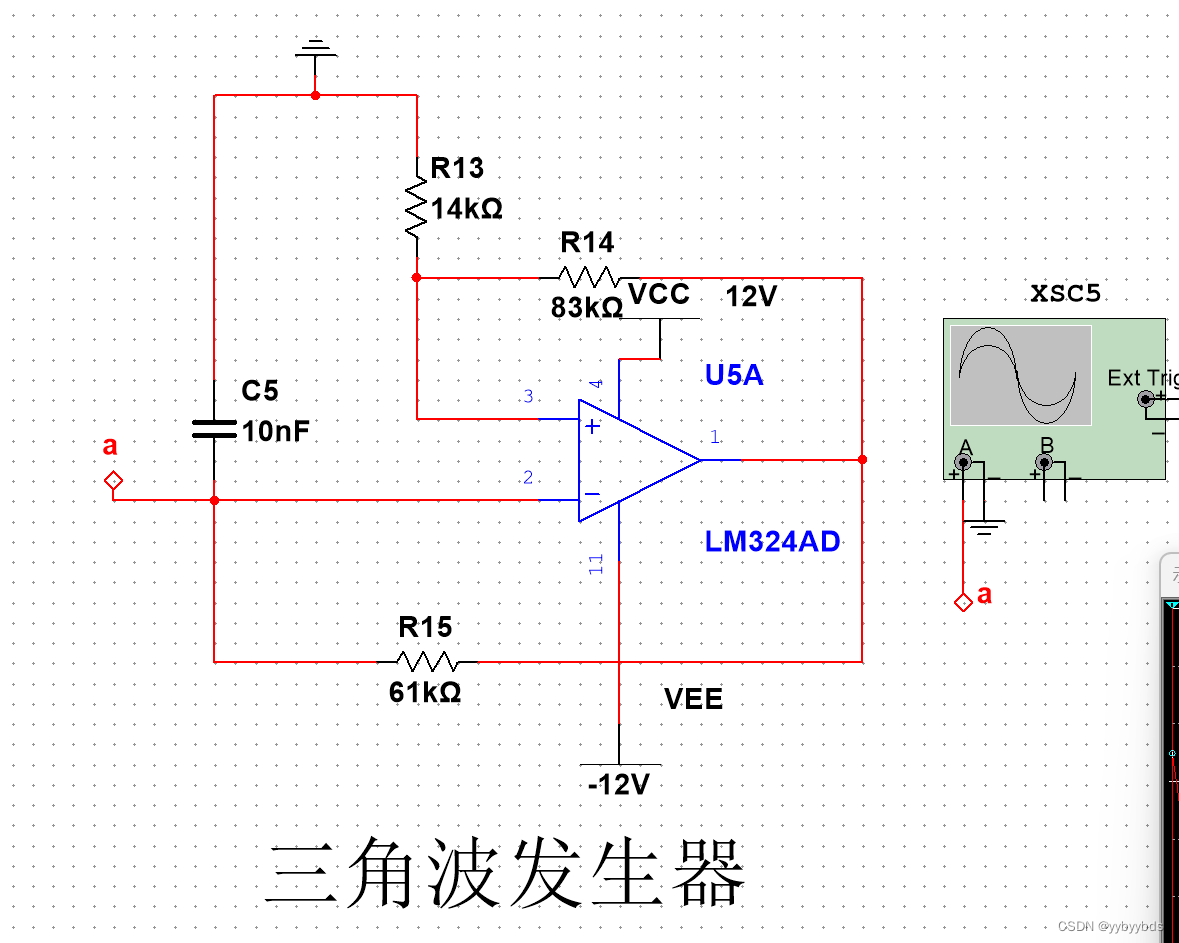

电路图如下（Uo为方波输出，a是三角波）

上图是一个比较器，当运放的负输入端大于运放正输入端时运放输出负电压，相反则输出正电压

  输入正端的两个电阻就是反馈电阻实现正反馈，它两决定了输出的方波应该在负输入端为几V时翻转，也就是给正输入端提供了一个指定的电压。

负输入端的电容和电阻大小决定了振荡的频率。

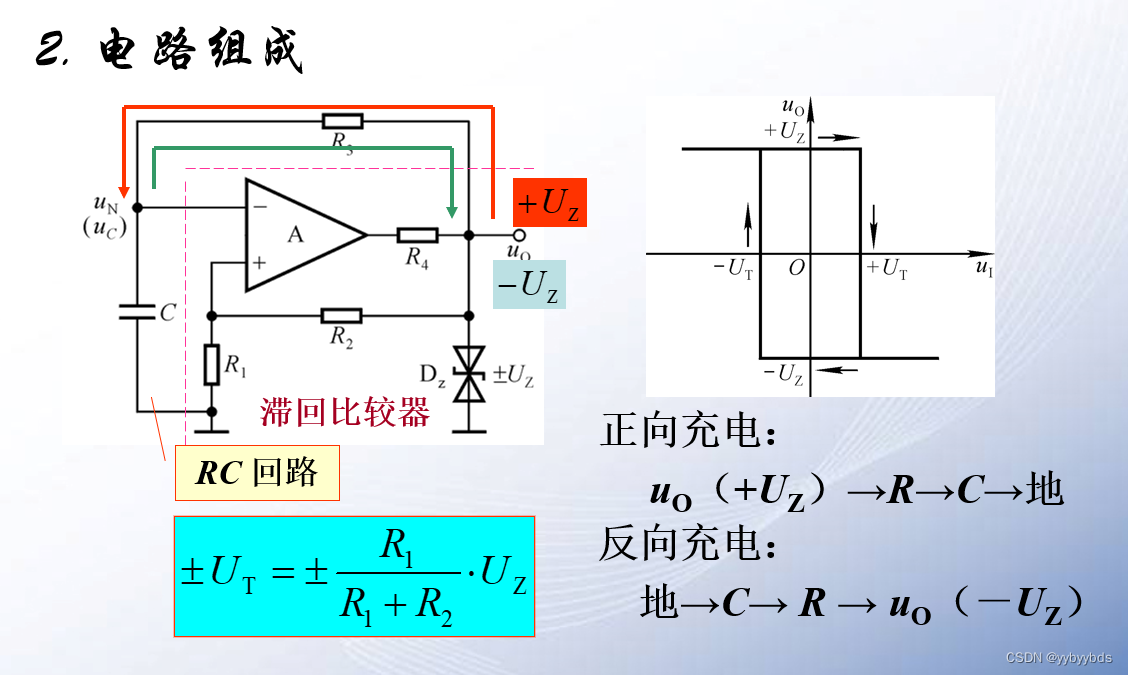

下图是正输入端电压的推导公式

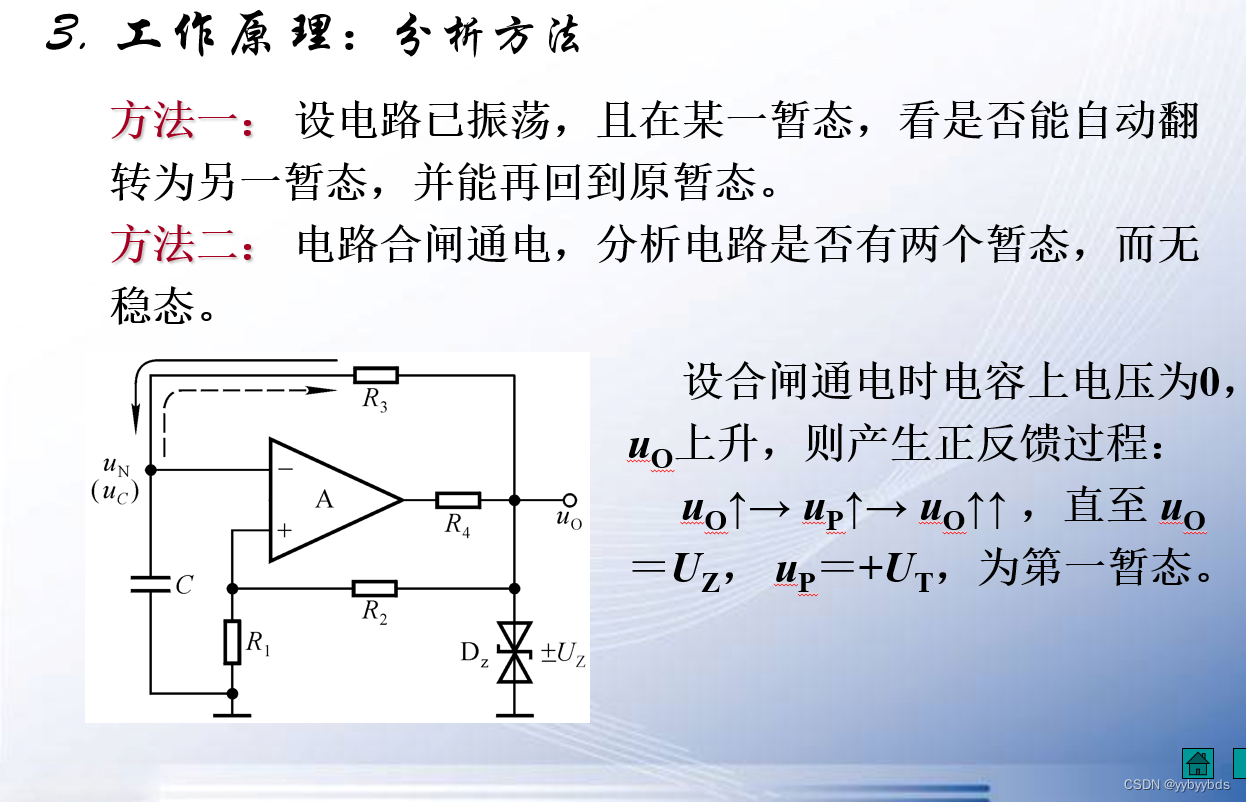

这里多加了两个稳压二极管形成了滞回比较器，原理跟上面说的一样，只是这里给Uo稳定了一个值，方便计算正输入端的电压值。以上的Ut就是正输入端的电压值。

Ut是比较器的翻转值，也是三角波的峰值。

电路分析

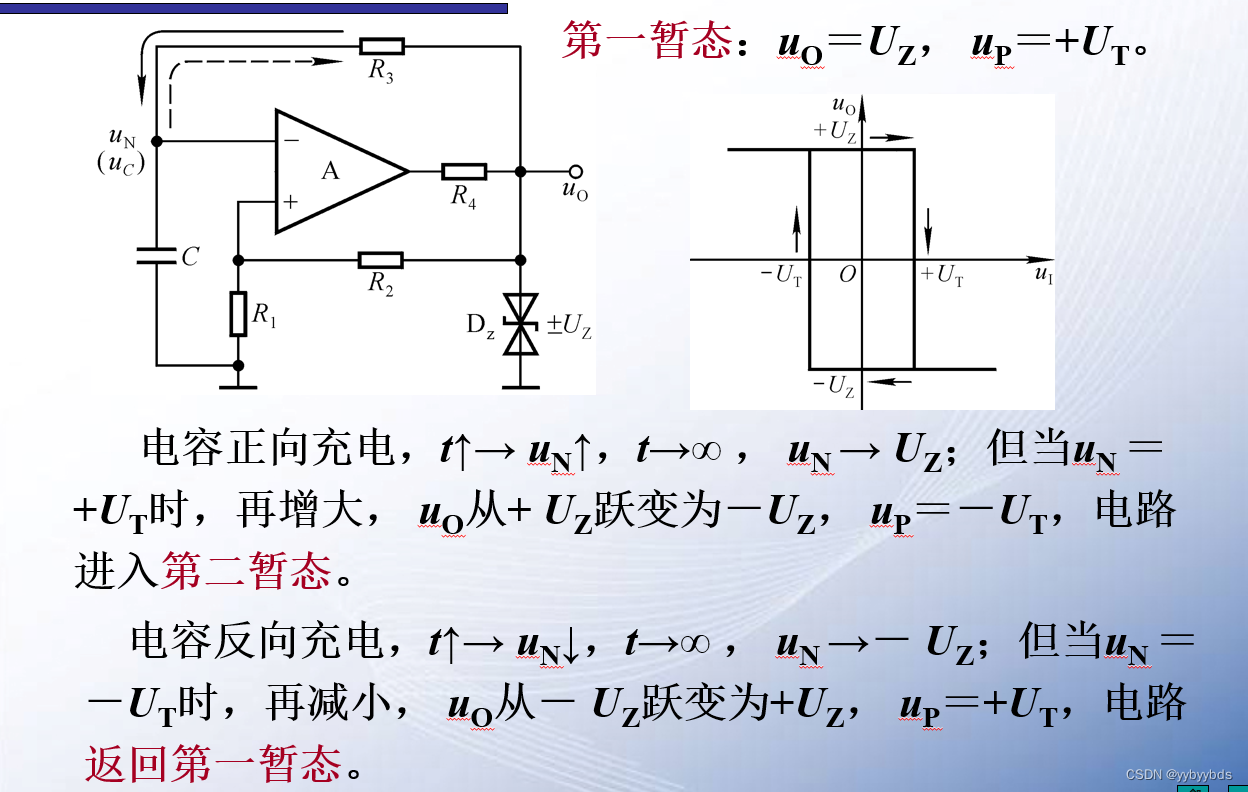

  总的来说就是当Uo为正时，会给电容c充电，当电容两端电压大于正输入端的电压时，Uo的输出就会为负（所以正输入端此时分得的电压为负电压），此时电容反向充电（放电），当电容电压小于输入的负电压时候，Uo又会输出正电压。

详细看下图

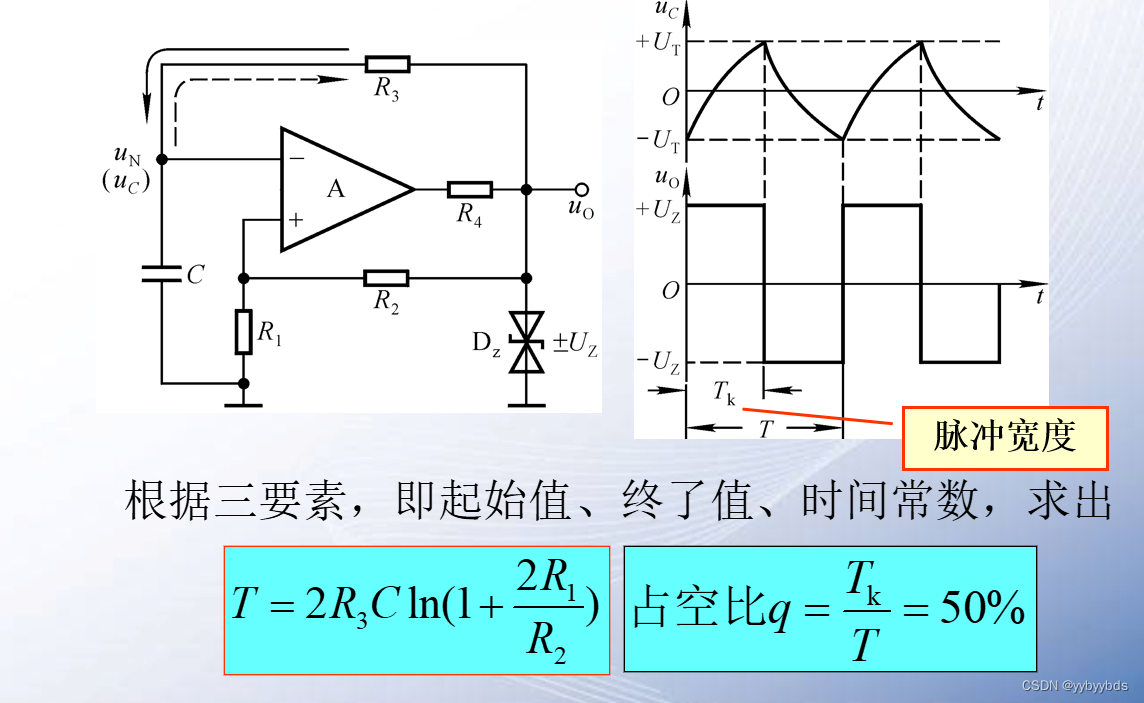

接下来是求频率

频率公式如上，此电路输出的信号占空比都为百分之50

根据上面公式可知，R1、R2也会影响电路的频率，所以确定完Ut之后不能随意改变R1、R2

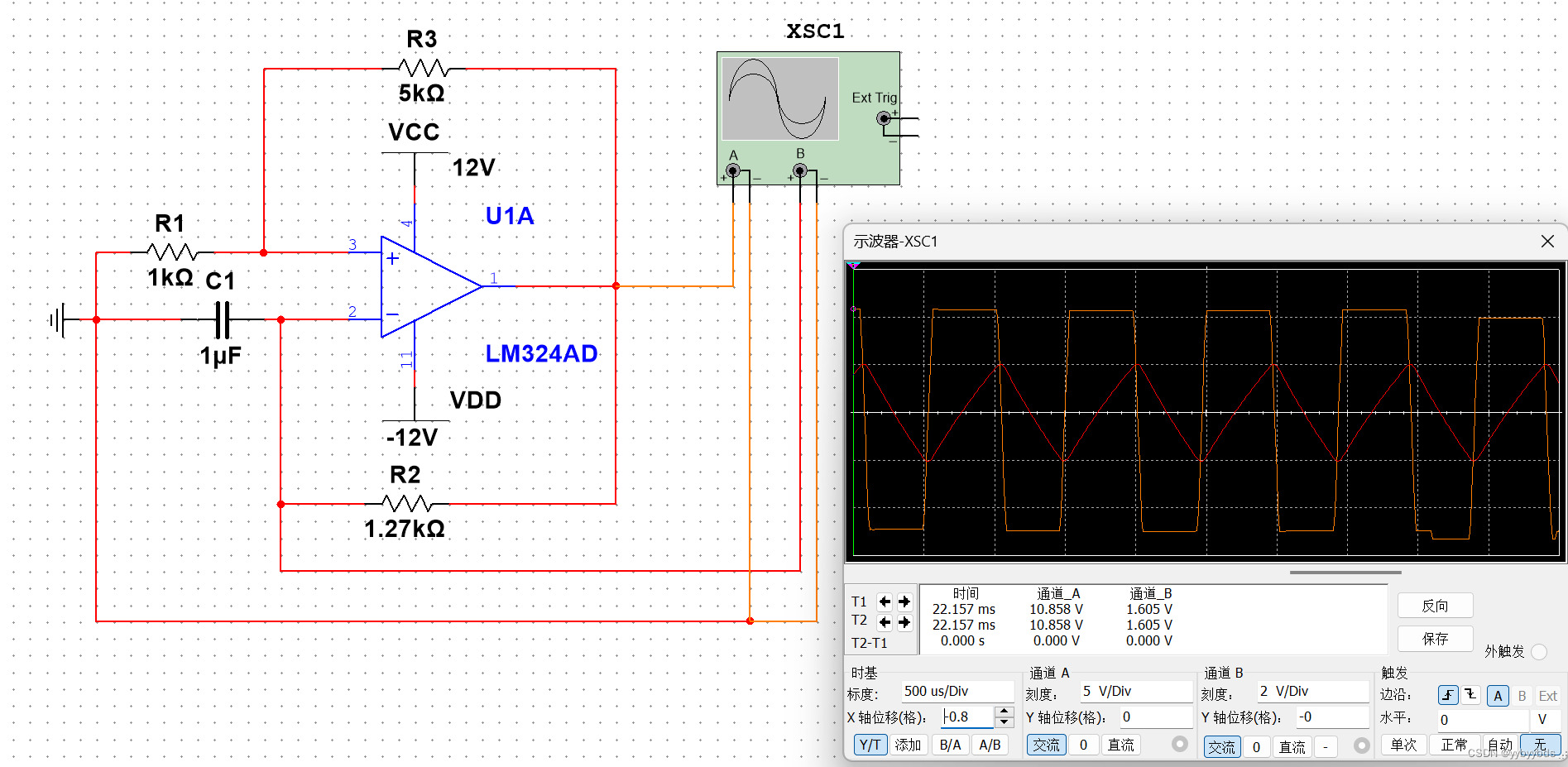

仿真（幅值：2V，频率：2k）

根据R1、R2可以求出Ut，之后再去根据所需的频率求出电容电阻的值

进阶思考：

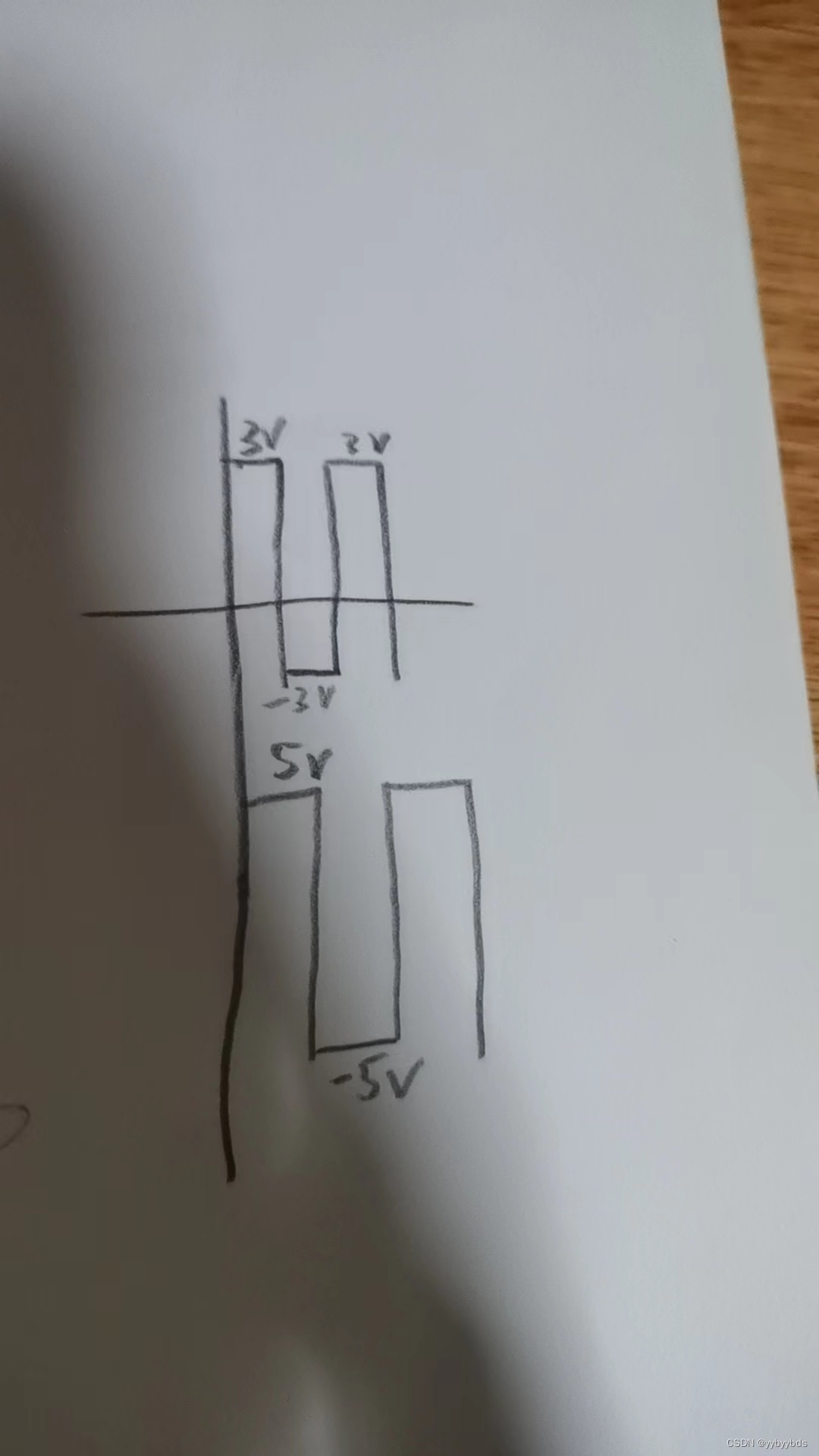

为什么R1、R2会影响频率：因为R1、R2决定的了方波何时翻转，需要的电压越大同个电容充放电的时间就越长，如下图。

在输出端加电阻是否会影响整个电路？

会，无论是振荡频率端还是反馈端都会受到影响，因为输出加个电阻会分压，导致各部分电压值改变，加电阻后要根据具体电路去调元件参数，为什么要加电阻，本人猜测是因为限流降低功耗，有不对欢迎指正

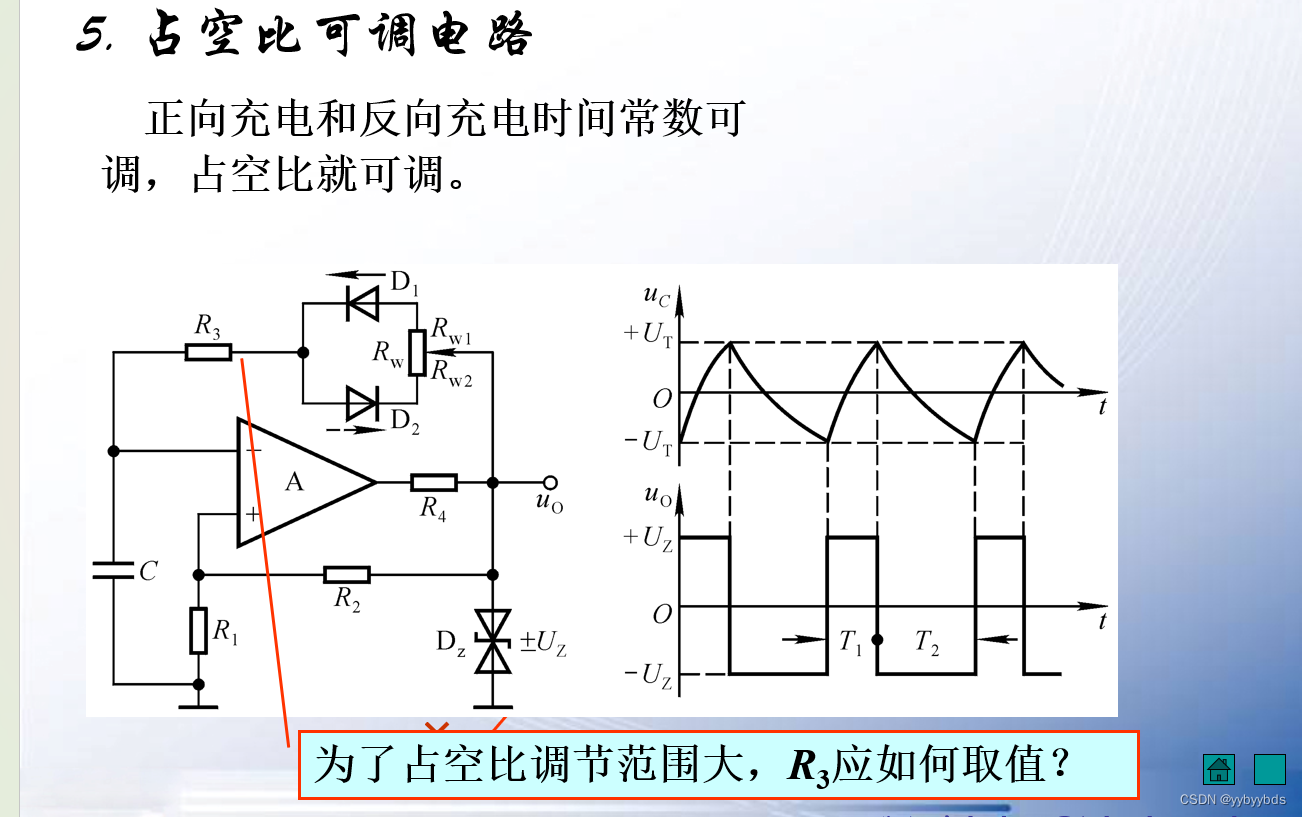

需要调输出信号的占空比要研究下面这个电路



该电路可以加的可调电阻可以使电容充电放电时间不一样，用二极管可以控制电流从可调电阻上端或下端经过，从而增大放电或充电那个时间的电阻，从而达到延长电容电压变化时间，因为电容达到负电压和正电压的时间不一样，从而达到控制占空比。（这里多出来的元件，二极管是保障电流经过对应的电阻，可调电阻可以看作是与R3串联从而增大R3，又因为充放电串联的电阻大小不一样，所以达到占空比调节）

此致！
