P_TRIG： 扫描 RLO 的信号上升沿

说明

可以使用“扫描 RLO 的信号上升沿”指令查询逻辑运算结果 (RLO) 的信号状态从“0”到“1”的变化。该指令将比较 RLO 的当前信号状态与保存在边沿存储位（<操作数>）中上一次查询的信号状态。如果该指令检测到 RLO 从“0”变为“1”，则说明出现了一个信号上升沿。

每次执行指令时，都会查询信号上升沿。检测到信号上升沿时，该指令输出 Q 将立即返回程序代码长度的信号状态“1”。在其它任何情况下，该输出返回的信号状态均为“0”。

说明

修改边沿存储位的地址

边沿存储器位的地址在程序中最多只能使用一次，否则，会覆盖该位存储器。这将影响边沿评估，并且结果会变得不明确。边沿存储位的存储区域必须位于 DB（FB 静态区域）或位存储区中。

参数

下表列出了“扫描 RLO 的信号上升沿”指令的参数：

参数	声明	数据类型	存储区	说明
CLK	Input	BOOL	I、Q、M、D、L	当前 RLO
<操作数>	InOut	BOOL	M、D	保存上一次查询的 RLO 的边沿存储位。
Q	Output	BOOL	I、Q、M、D、L	边沿检测的结果

示例

以下示例说明了该指令的工作原理：

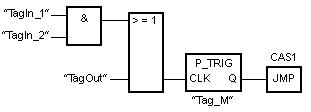

前导位逻辑运算的 RLO 保存在边沿存储位“Tag_M”中。如果检测到 RLO 的信号状态从“0”变为“1”，则程序将跳转到跳转标签 CAS1 处。

**注：**以上部分内容来之博图V16帮助文档。

---
