PADS VX2.8 测量精度的设置方法

最新推荐文章于 2024-05-05 17:50:33 发布
最新推荐文章于 2024-05-05 17:50:33 发布
阅读量2.2k 收藏 4
点赞数
分类专栏： PADS 设计方法 文章标签： html 硬件工程 pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zbpcb/article/details/119994170
版权

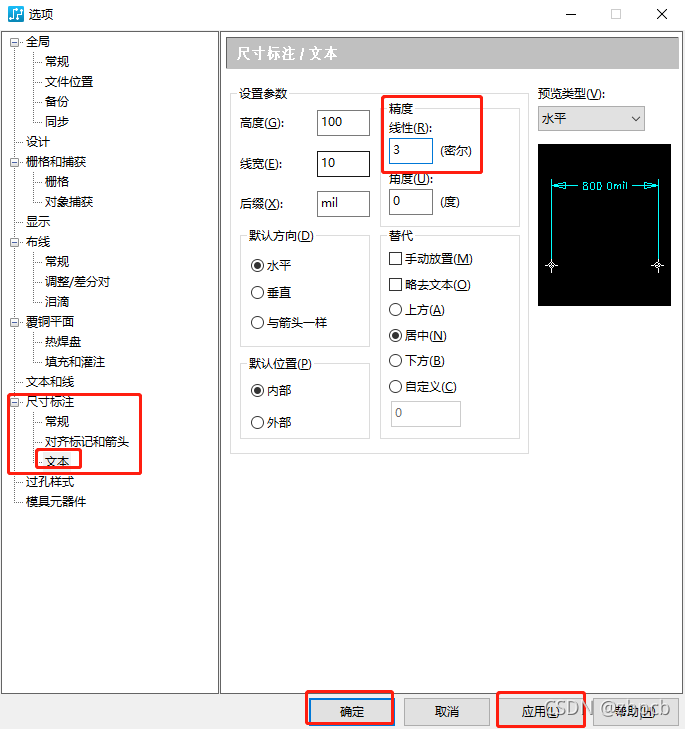

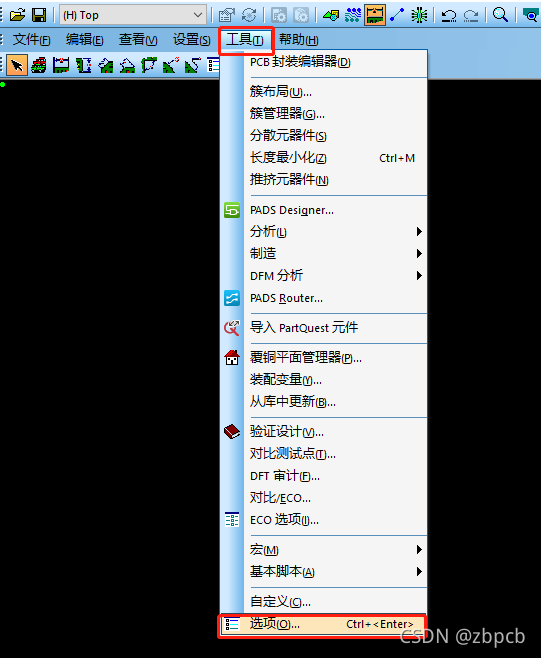

前面我们介绍了测量工具的使用方法，可以测量出PCB中的焊盘、板框等元素的长度。所测量的数据只保留了一位小数，如果想要更精确的数据，应该怎么操作呢？打开PADS VX layout界面，点击“工具”→“选项”(快捷方式：Ctrl+Enter)，在弹出的“选项”窗口，选择“尺寸标注”下的“文本”，修改“精度”为3(想要显示X位小数，便输入X)。操作如下图所示：

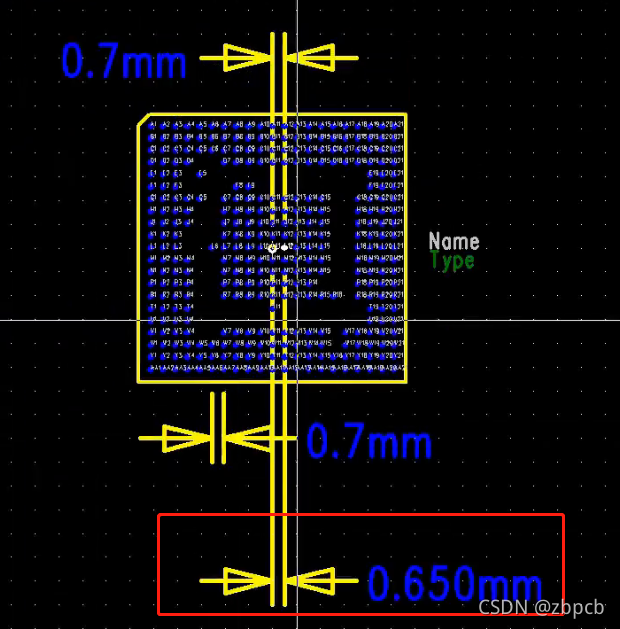

重新设置精度后效果如下图所示：

以上便是PADS VX 测量精度的设置方法
