PADS VX2.8 测量工具的使用方法

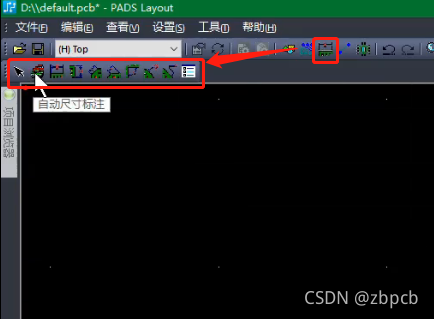

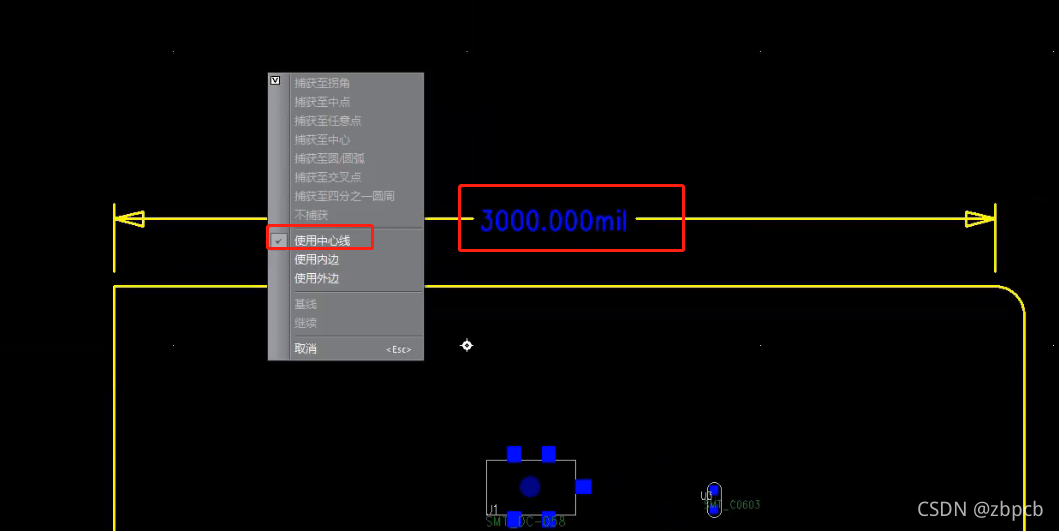

测量工具在PCB设计过程中经常用到，因此介绍一下测量工具的使用方法，以便在PCB设计中灵活运用此功能来完成项目的设计要求。打开PADS VX 并加载好PCB文件后，点击打开“尺寸标注工具栏”，1.“自动尺寸标注”命令，单击右键选择“使用中心线”后任意点击一线段，便能显示对应的长度(单击右键可以选择不同的测量方式，以“使用中心线”方式为例)。操作如下图所示：

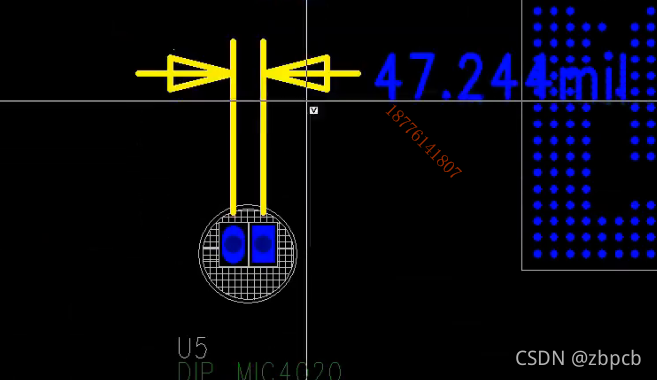

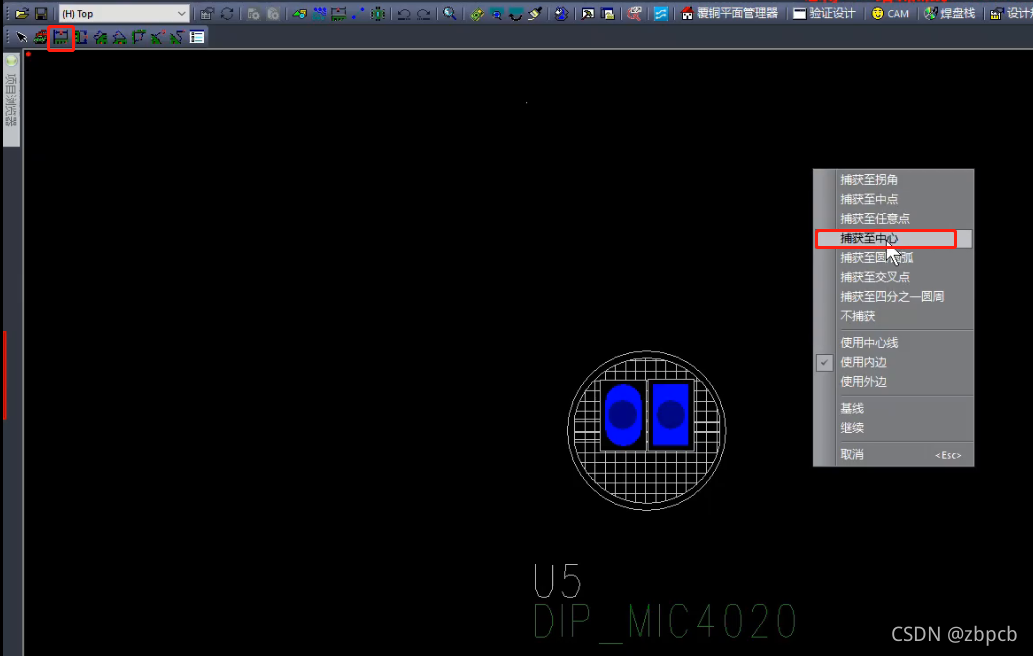

2.“水平”和“垂直”命令一般用来测量焊盘间距，需要注意的是，“水平”命令只能用来测X轴的间距，“垂直”命令只能用来测Y轴的间距。想要测量精准数据的话，单击右键选择“捕获至中心”的功能后选中相应的焊盘即可。以“水平”测量命令为例，操作如下图所示：
