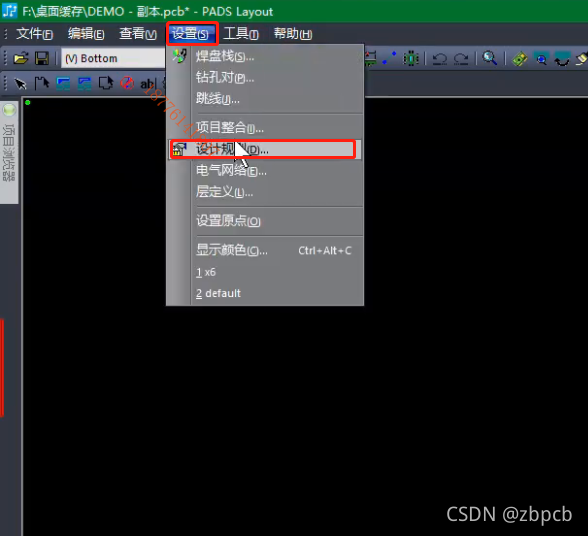

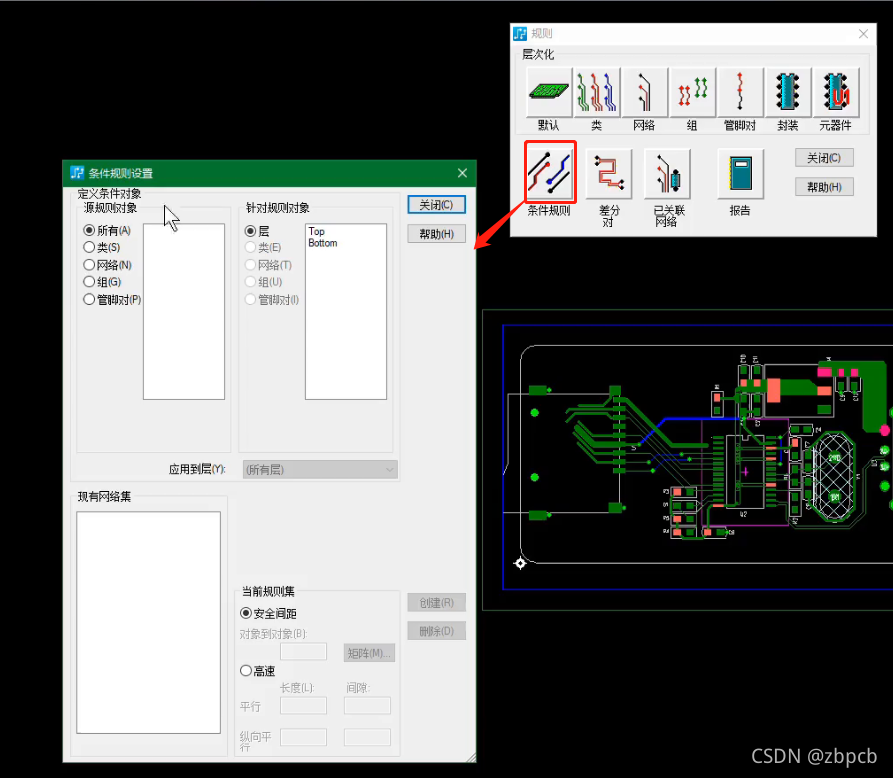

除了之前介绍过的基本规则，还有条件规则在PCB设计过程中也会频繁使用到，因此了解和掌握条件规则的设置方法，以设置两根网络线的间距，其他网络线间距不变为例，打开PADS layout界面并加载好一份PCB文件，点击“设置”→“设计规则”，弹出“规则”窗口，选择“条件规则”，弹出“条件规则”窗口。操作如下图所示：

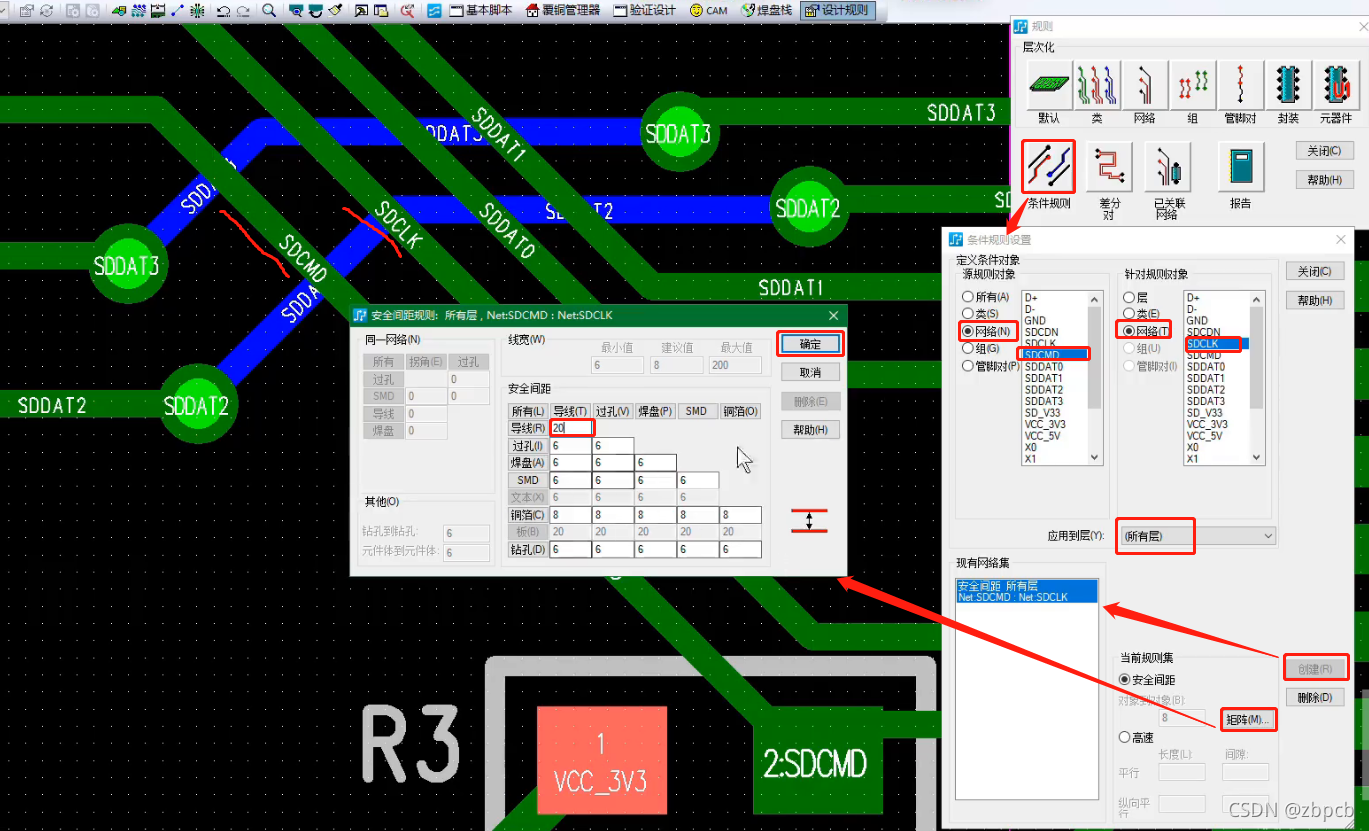

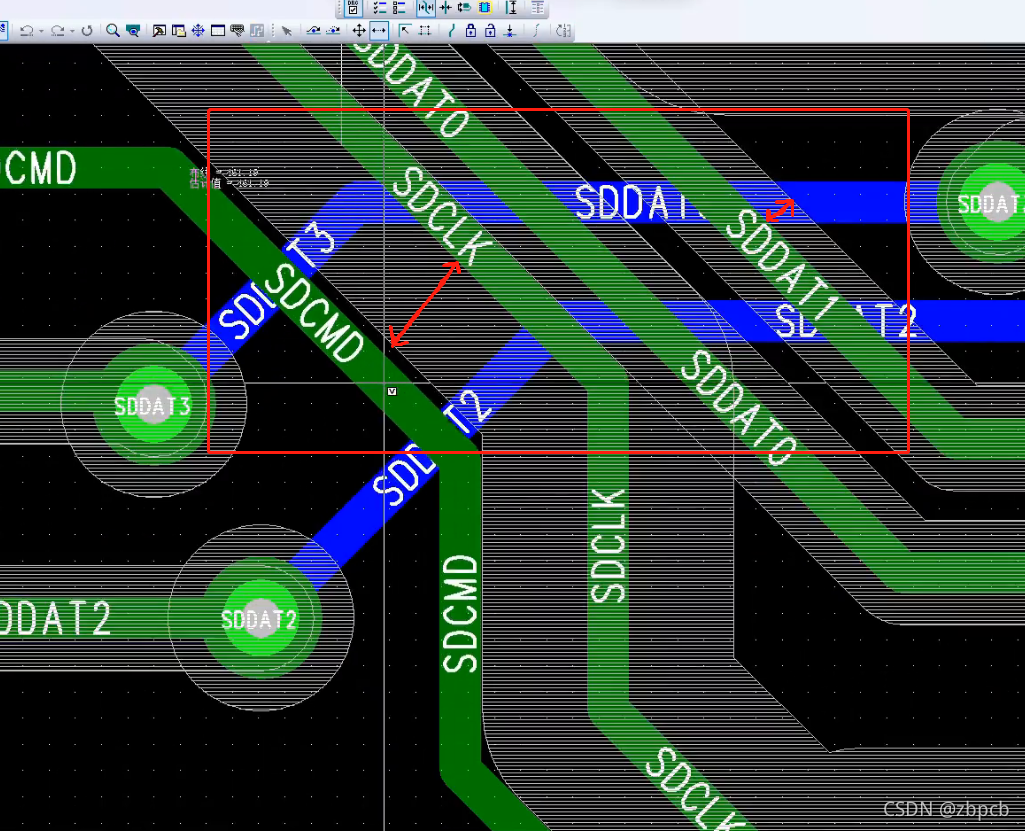

在“条件规则”窗口中点击“网络”并选择两条网络，然后点击“创建”，加入现有网络集后，点击“矩阵”打开“安全间距设置”窗口，将导线与导线间的间距设置20mil，点击“确定”，此时切换到router界面移动对应网络便能清楚的看到保护带（间距）明显的变化，其他网络的保护带没有变化。操作如下图所示：



 上述介绍了网络的条件设置，同样可以通过此方法设置其他信息的条件规则。以上便是PADS VX 条件规则的设置方法
