计算题--时标网络图

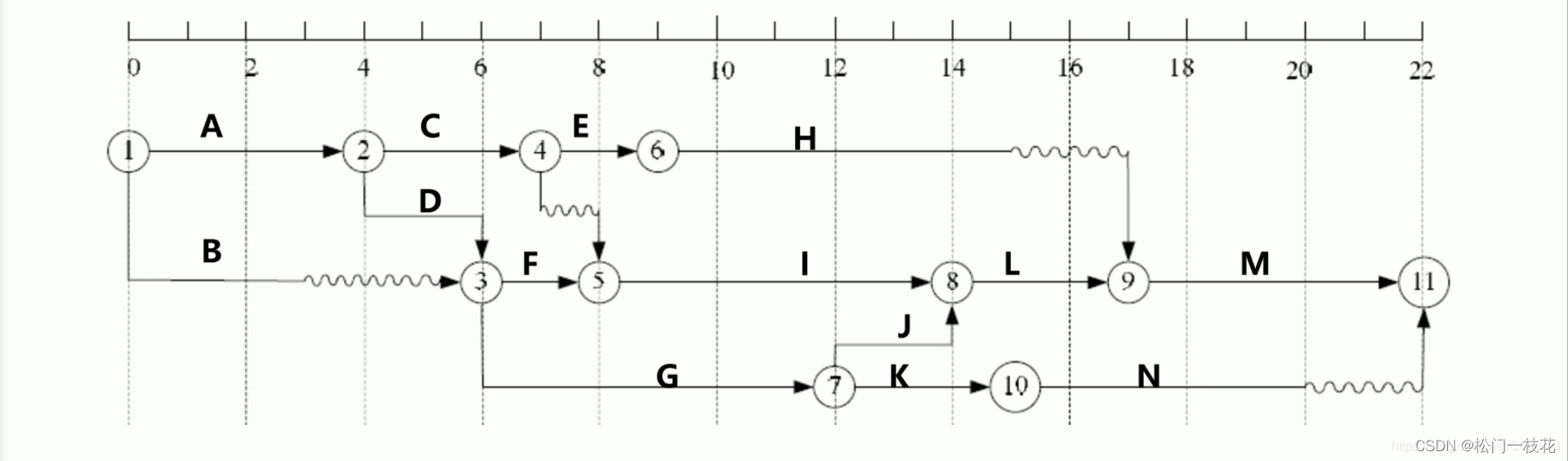

时标网络图相当于是双代号网络图和横道图的结合体，特点是多了虚线和波浪线〰️，虚线代表虚工作（只能竖着画），波浪线代表自由时差（横着画）。

 在时标网络图中

找关键路径，没有波浪线的就是关键路径

自由时差，看波浪线的长度，没有波浪线的自由时差为0

总时差，以该工作为起点，寻找该工作的所有路线，然后计算各线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。

取最小值，比如到终点有3条路，波形长度分别为5,10,15，则总时差事5，取最小值。
