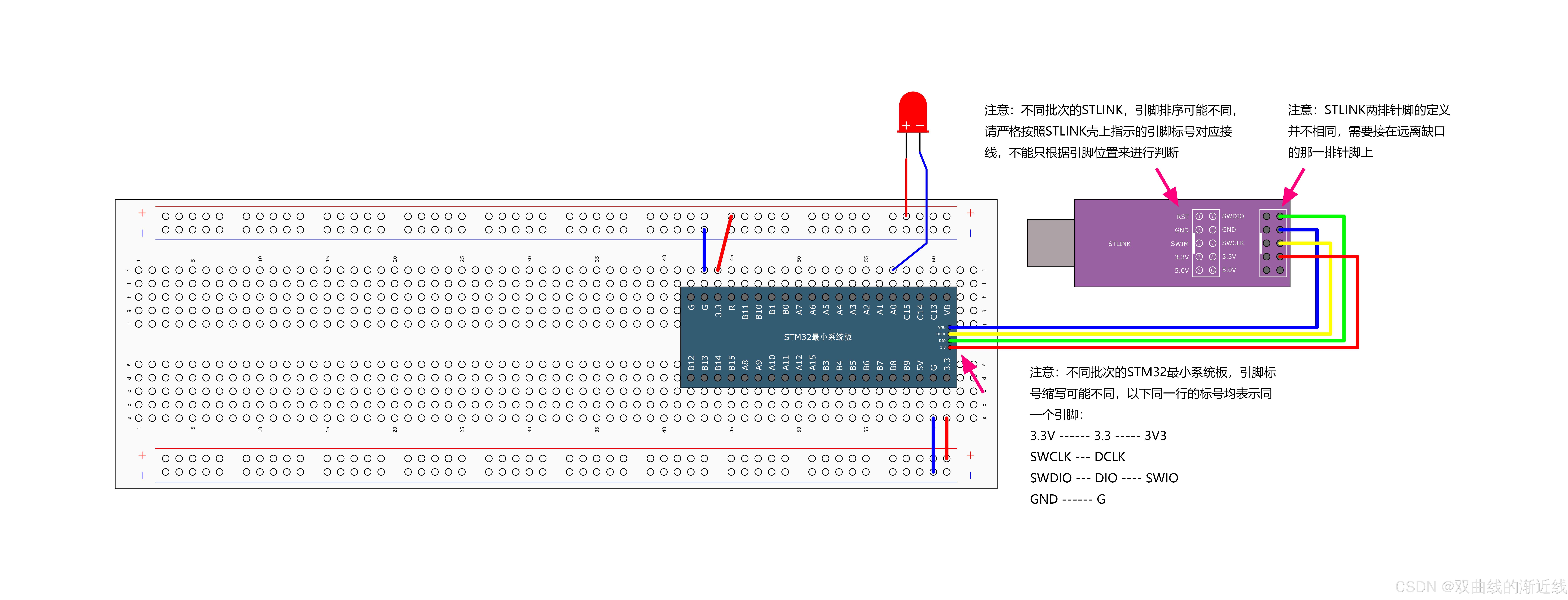

接线图

本例程使用官网标准库函数

因为要使用PA1口来实现，所以LED的一端接电源正极，一端接A1口

创建编写LED模块的头文件和源文件

LED头文件(led.h)

#ifndef __LED_H
#define __LED_H

//LED初始化函数
void LED_Init(void);
//点亮led
void LED_ON(void);
//熄灭led
void LED_OFF(void);
//翻转led
void LED_Turn(void);

#endif

LED源文件(led.c)

#include "stm32f10x.h"

void LED_Init(void)
{
    //初始化控制led的结构体
    GPIO_InitTypeDef led;
    //使用GPIOA的A0引脚来控制LED的点亮或熄灭  使能GPIOA
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    //为结构体赋值
    //引脚模式为通用推挽输出
    led.GPIO_Mode = GPIO_Mode_Out_PP;
    //引脚设置为1号引脚
	led.GPIO_Pin = GPIO_Pin_1;
    //全速运行
	led.GPIO_Speed = GPIO_Speed_50MHz;
    //GPIO初始化
    GPIO_Init(GPIOA, &led);
    //关闭GPIOA上的led,默认情况下上电后GPIO置电平点亮LED,所以使用GPIO_SetBits()函数来置高电平呈熄灭状态
	GPIO_SetBits(GPIOA, GPIO_Pin_1);
}
//点亮LED
void LED_ON(void)
{
	GPIO_ResetBits(GPIOA, GPIO_Pin_1);
}
//熄灭LED
void LED_OFF(void)
{
	GPIO_SetBits(GPIOA, GPIO_Pin_1);
}
//翻转LED状态，点亮状态翻转熄灭，熄灭状态翻转点亮
void LED_Turn(void)
{
	if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1) == 0)
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_1);
	}else{
		GPIO_ResetBits(GPIOA, GPIO_Pin_1);
	}
}
//每个文件的最后加一个空行
