之前写过MATLAB导入SolidWorks模型的一些例子，但是叙述的不是很清楚，本人是初次写相关文章和博客，请见谅：

1.solidworks模型装换为stl文件的问题就不在叙述了，我们直接看文件的插入问题

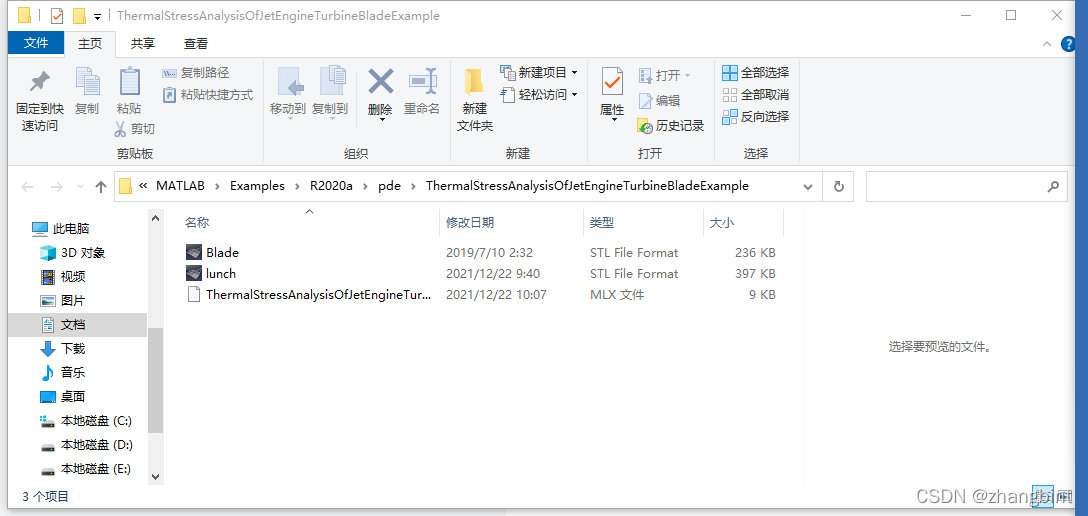

首先要找到你的分析文件所在的文件夹才能进行分析处理，将你要有限元分析的模型保存到该文件夹中

% 系统自带的分析导风网的静力学分析
smodel = createpde('structural','static-solid');
importGeometry(smodel,'Blade.stl');
figure
pdegplot(smodel,'FaceLabels','on','FaceAlpha',0.5)
msh = generateMesh(smodel,'Hmax',0.01);
E = 227E9; % in Pa
CTE = 12.7E-6; % in 1/K
nu = 0.27;

structuralProperties(smodel,'YoungsModulus',E, ...
                            'PoissonsRatio',nu, ...
                            'CTE',CTE);
structuralBC(smodel,'Face',3,'Constraint','fixed');
p1 = 5e5; %
