常用存储器介绍(RAM、ROM、FLASH等)

目录

RAM

DRAM

SDRAM

DDR SDRAM

SRAM

DRAM 与 SRAM 的应用场合

非易失性存储器

ROM 存储器

MASK ROM

OTPROM

EPROM

EEPROM

FLASH 存储器

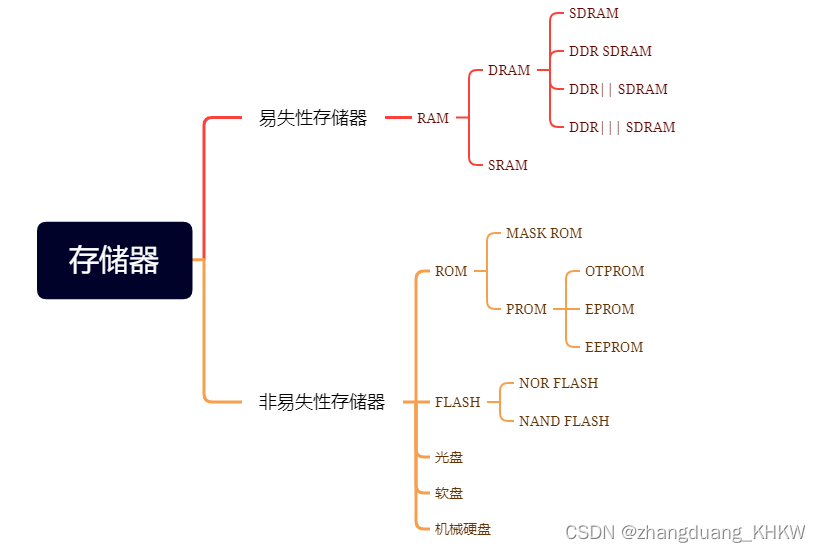

存储器是计算机结构的重要组成部分。存储器是用来存储程序代码和数据的部件,有了存储器计算机才具有记忆功能。基本的半导体存储器种类如下图所示:

存储器按其存储介质特性主要分为“易失性存储器”和“非易失性存储器”两大类。其中的“易失/非易失”是指存储器断电后,它存储的数据内容是否会丢失的特性。由于一般易失性存储器存取速度快,而非易失性存储器可长期保存数据,所以它们都在计算机中占据着重要角色。在计算机中易失性存储器最典型的代表是内存,非易失性存储器的代表则是硬盘。

RAM

RAM 是“ Random Access Memory ”的缩写,被译为随机存储器。所谓“随机存取”,指的是当存
储器中的消息被读取或写入时,所需要的时间与这段信息所在的位置无关。这个词的由来是因为
早期计算机曾使用磁鼓作为存储器,磁鼓是顺序读写设备,而 RAM 可随读取其内部任意地址的
数据,时间都是相同的,因此得名。实际上现在 RAM 已经专门用于指代作为计算机内存的易失
性半导体存储器。
根据 RAM 的存储机制,又分为动态随机存储器 DRAM(Dynamic RAM) 以及静态随机存储器
SRAM(Static RAM) 两种。

DRAM

动态随机存储器 DRAM 的存储单元以电容的电荷来表示数据,有电荷代表 1 ,无电荷代表 0 ,见
DRAM 存储单元 。但时间一长,代表 1 的电容会放电,代表 0 的电容会吸收电荷,因此它需要
定期刷新操作,这就是“动态 (Dynamic) ”一词所形容的特性。刷新操作会对电容进行检查,若电
量大于满电量的 1/2 ,则认为其代表 1 ,并把电容充满电;若电量小于 1/2 ,则认为其代表 0 ,并
把电容放电,藉此来保证数据的正确性。

SDRAM

根据 DRAM 的通讯方式,又分为同步和异步两种,这两种方式根据通讯时是否需要使用时钟信

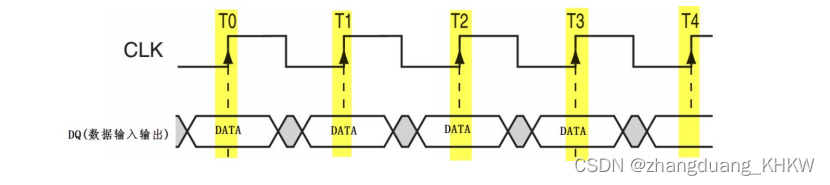

号来区分。图 同步通讯时序图 是一种利用时钟进行同步的通讯时序,它在时钟的上升沿表示有
效数据。
由于使用时钟同步的通讯速度更快,所以同步 DRAM 使用更为广泛,这种 DRAM 被称为
SDRAM(Synchronous DRAM)

DDR SDRAM

为了进一步提高 SDRAM 的通讯速度,人们设计了 DDR SDRAM 存储器 (Double Data Rate
SDRAM) 。它的存储特性与 SDRAM 没有区别,但 SDRAM 只在上升沿表示有效数据,在 1
时钟周期内,只能表示 1 个有数据;而 DDRSDRAM 在时钟的上升沿及下降沿各表示一个数据,
也就是说在 1 个时钟周期内可以表示 2 位数据,在时钟频率同样的情况下,提高了一倍的速度。
至于 DDRII DDRIII ,它们的通讯方式并没有区别,主要是通讯同步时钟的频率提高了。
当前个人计算机常用的内存条是 DDRIII SDRAM 存储器,在一个内存条上包含多个 DDRIII
SDRAM 芯片。

SRAM

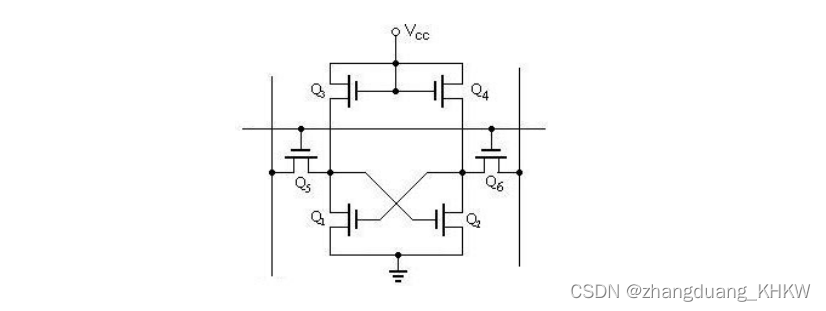

静态随机存储器 SRAM 的存储单元以锁存器来存储数据,见图 SRAM 存储单元 。这种电路结构
不需要定时刷新充电,就能保持状态 ( 当然,如果断电了,数据还是会丢失的 ) ,所以这种存储器
被称为“静态 (Static) RAM

同样地,SRAM 根据其通讯方式也分为同步 (SSRAM) 和异步 SRAM,相对来说,异步 SRAM

得比较广泛。

DRAM 与 SRAM 的应用场合

对比 DRAM SRAM 的结构,可知 DRAM 的结构简单得多,所以生产相同容量的存储器, DRAM
的成本要更低,且集成度更高。而 DRAM 中的电容结构则决定了它的存取速度不如 SRAM ,特

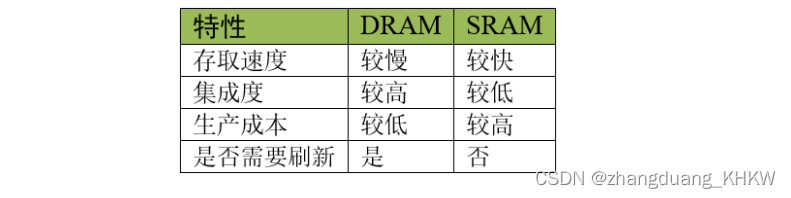

性对比见表 DRAM SRAM 对比
所以在实际应用场合中, SRAM 一般只用于 CPU 内部的高速缓存 (Cache) ,而外部扩展的内存一
般使用 DRAM 。在 STM32 系统的控制器中,只有 STM32F429 型号或更高级的芯片才支持扩展
SDRAM ,其它型号如 STM32F1 STM32F2 STM32F407 等型号只能扩展 SRAM

非易失性存储器

非易失性存储器种类非常多,半导体类的有 ROM FLASH ,而其它的则包括光盘、软盘及机械
硬盘。

ROM 存储器

ROM 是“ Read Only Memory ”的缩写,意为只能读的存储器。由于技术的发展,后来设计出了可
以方便写入数据的 ROM ,而这个“ Read Only Memory ”的名称被沿用下来了,现在一般用于指代
非易失性半导体存储器,包括后面介绍的 FLASH 存储器,有些人也把它归到 ROM 类里边。

MASK ROM

MASK( 掩膜 ) ROM 就是正宗的“ Read Only Memory ”,存储在它内部的数据是在出厂时使用特殊
工艺固化的,生产后就不可修改,其主要优势是大批量生产时成本低。当前在生产量大,数据不
需要修改的场合,还有应用。

OTPROM

OTPROM(One Time Programable ROM) 是一次可编程存储器。这种存储器出厂时内部并没有资料, 用户可以使用专用的编程器将自己的资料写入,但只能写入一次,被写入过后,它的内容也不可 再修改。在 NXP 公司生产的控制器芯片中常使用 OTPROM 来存储密钥。

EPROM

EPROM(Erasable Programmable ROM) 是可重复擦写的存储器,它解决了 PROM 芯片只能写入一 次的问题。这种存储器使用紫外线照射芯片内部擦除数据,擦除和写入都要专用的设备。现在这 种存储器基本淘汰,被 EEPROM 取代。

EEPROM

EEPROM(Electrically Erasable Programmable ROM) 是电可擦除存储器。EEPROM 可以重复擦写,它的擦除和写入都是直接使用电路控制,不需要再使用外部设备来擦写。而且可以按字节为单位修 改数据,无需整个芯片擦除。现在主要使用的 ROM 芯片都是 EEPROM

FLASH 存储器

FLASH 存储器又称为闪存,它也是可重复擦写的储器,部分书籍会把 FLASH 存储器称为 FLASH

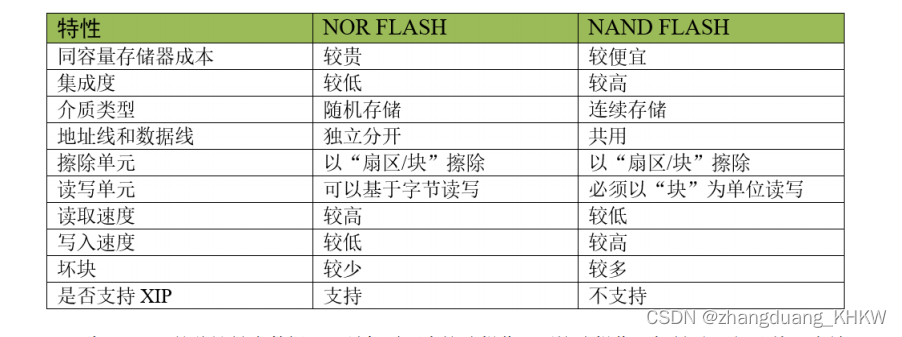

ROM ,但它的容量一般比 EEPROM 大得多,且在擦除时,一般以多个字节为单位。如有的 FLASH 存储器以 4096 个字节为扇区,最小的擦除单位为一个扇区。根据存储单元电路的不同,FLASH 存储器又分为 NOR FLASH NAND FLASH ,见表 NOR_FLASH NAND_FLASH 特性对比
NOR NAND 的共性是在数据写入前都需要有擦除操作,而擦除操作一般是以“扇区 / 块”为单
位的。而 NOR NAND 特性的差别,主要是由于其内部“地址 / 数据线”是否分开导致的。
由于 NOR 的地址线和数据线分开,它可以按“字节”读写数据,符合 CPU 的指令译码执行要求,
所以假如 NOR 上存储了代码指令, CPU NOR 一个地址, NOR 就能向 CPU 返回一个数据让
CPU 执行,中间不需要额外的处理操作。
而由于 NAND 的数据和地址线共用,只能按“块”来读写数据,假如 NAND 上存储了代码指令,
CPU NAND 地址后,它无法直接返回该地址的数据,所以不符合指令译码要求。表 NOR_FLASH  NAND_FLASH 特性对比 中的最后一项“是否支持 XIP ”描述的就是这种立即执行的特性 (execute In Place)
若代码存储在 NAND 上,可以把它先加载到 RAM 存储器上,再由 CPU 执行。所以在功能上可
以认为 NOR 是一种断电后数据不丢失的 RAM ,但它的擦除单位与 RAM 有区别,且读写速度比
RAM 要慢得多。
另外, FLASH 的擦除次数都是有限的 ( 现在普遍是 10 万次左右 ) ,当它的使用接近寿命的时候,
可能会出现写操作失败。由于 NAND 通常是整块擦写,块内有一位失效整个块就会失效,这被
称为坏块,而且由于擦写过程复杂,从整体来说 NOR 块块更少,寿命更长。由于可能存在坏块,
所以 FLASH 存储器需要“探测 / 错误更正 (EDC/ECC) ”算法来确保数据的正确性。
由于两种 FLASH 存储器特性的差异, NOR FLASH 一般应用在代码存储的场合,如嵌入式控制器
内部的程序存储空间。而 NAND FLASH 一般应用在大数据量存储的场合,包括 SD 卡、 U 盘以
及固态硬盘等,都是 NAND FLASH 类型的。

资料:[野火]STM32 HAL 库开发实战指南
