Simulink|【免费】虚拟同步发电机（VSG）惯量阻尼自适应控制仿真模型

  主要内容

该模型为simulink仿真模型，主要实现的内容如下：

随着风力发电、光伏发电等新能源发电渗透率增加，电力系统的等效惯量和等效阻尼逐渐减小，其稳定性问题变得越来越严峻。虚拟同步发电机（VSG）技术的提出能有效地解决这一问题。然而，传统的VSG并网逆变器采用恒惯量和阻尼控制，在系统受到扰动时，其鲁棒性较差。因此，为增强系统的鲁棒性，优化其频率响应曲线，提出了一种并网VSG惯量阻尼自适应控制仿真模型。通过建立VSG数学模型分析不同旋转惯量和阻尼系数对系统输出特性的影响。在此基础上，结合同步发电机（SG）功角特性曲线和频率振荡曲线设计出旋转惯量和阻尼系数的自适应控制策略。模型采用simulink实现，建议采用matlab2018b及以上版本运行。

  仿真模型要点

2.1 整体仿真模型

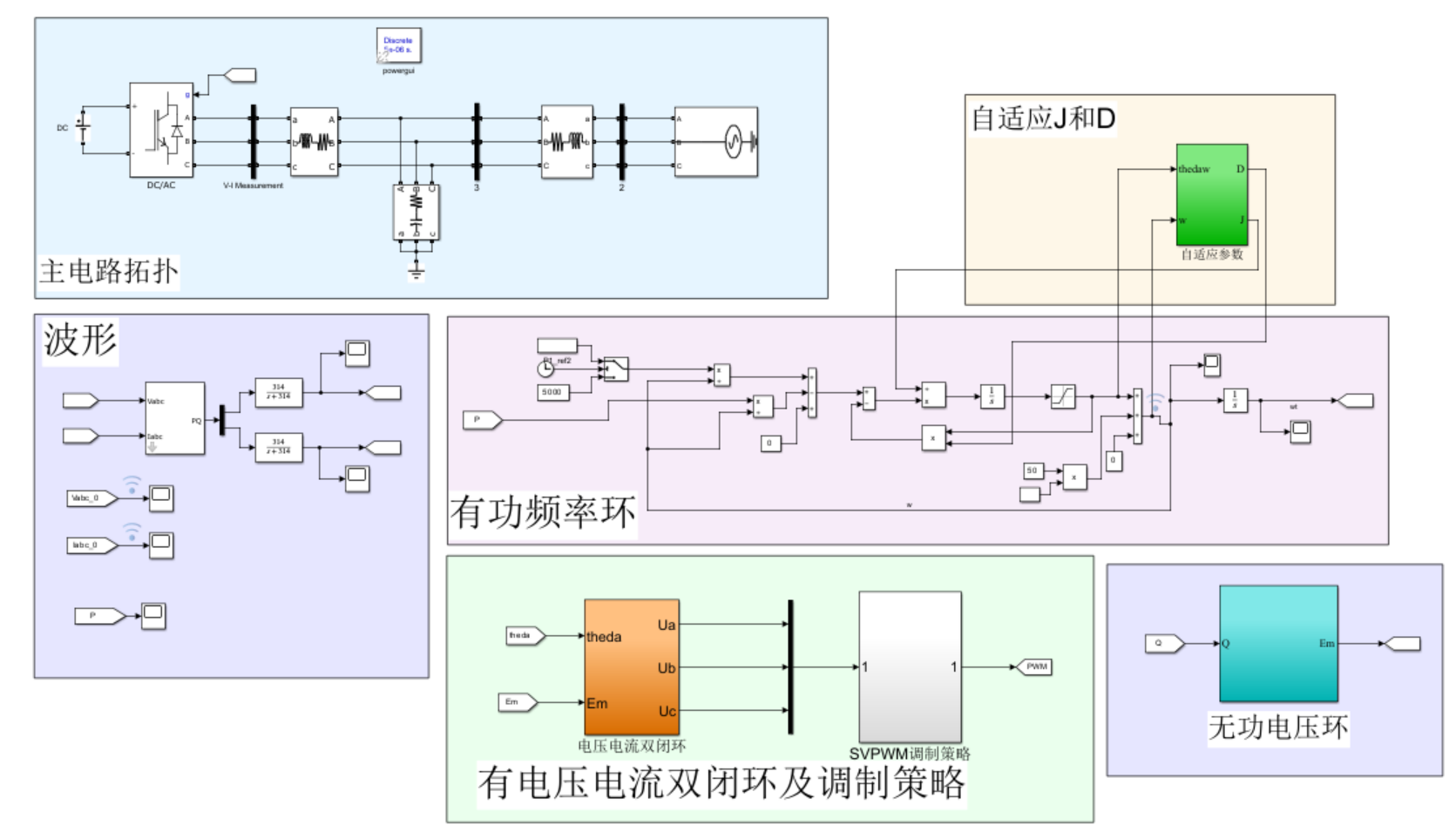

该模型和原文模型很像，包括较多子模块，有功频率环、电压电流双闭环及调制模块、无功电压环、自适应控制模块、PWM模块等。

原文原理图：

该图和仿真图中的主电路拓扑比较一致，方便同学从原理到模块搭建对照学习。

2.2 电压电流双闭环模块

2.3 SVPWM调制策略

2.4 无功电压模块

2.5 自适应控制策略及算法

  部分结果

D和J的变化



​以下为原文结果：

有功功率

三相电流​：
