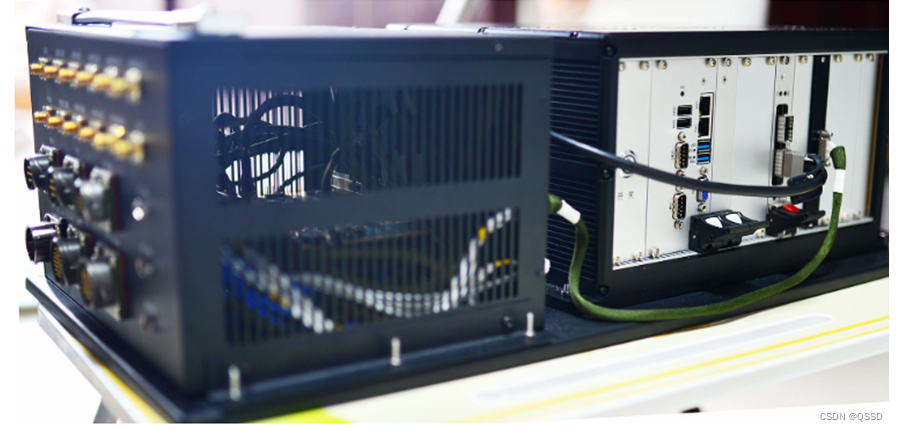

19寸可上架收发机

  1、简介

19寸可上架式射频收发采集设备，支持6路射频输入、2路射频输出（最多可扩充为8路输入8路输出），输入信号直接进行ADC采集存盘、最高采样率5G，输出信号为线性调频等脉冲形式，频率范围10M~1G（最高支持10M~3G）。

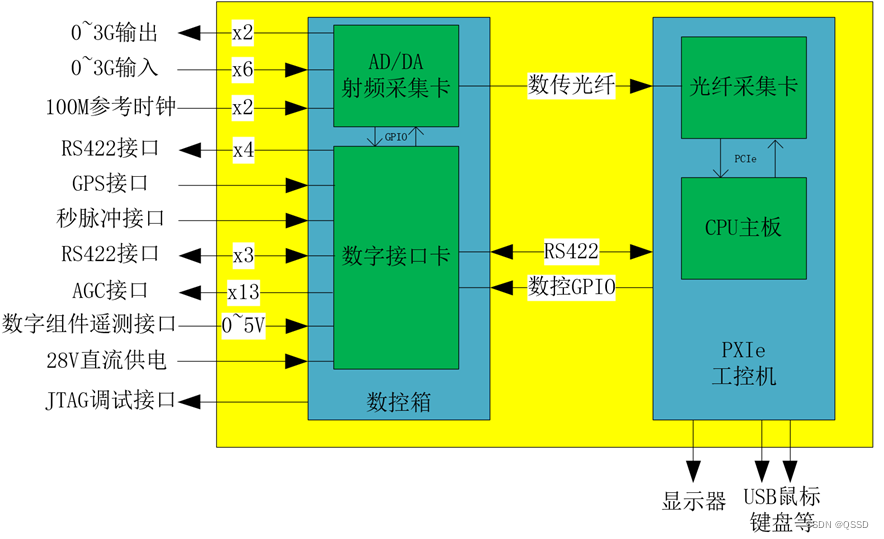

2、功能框图

3、技术指标

整机参数：

•  支持GPS RS232输入（GPRMC格式），可获取时间、经纬度、方位、航速等信息；
•  6路射频输入（可扩展至8路）；
•  2路射频输出（可扩展至8路）；
• 支持外参考100M时钟；
• 支持多路RS422串口/GPIO等（用于功放等外设控制）；
• 底板孔位，直接支持上架安装；
• 直流20V~36V供电，典型功耗28V@4A；

主机参数：

•  可自行选配；
•  默认Intel I7-6822EQ 2.0GHz CPU；
•  8G 内存，1 个VGA，2 个 USB2.0，2个 USB3.0，2 个千兆网口，2 个RS232/RS422；
•  工作温度-20~60摄氏度；

硬盘参数：

• 高速存储盘；
• 工程应用读/写带宽大于等于2GB/s；
• 工作温度：-20°~+60°C；

物理与电气特征：

• 机箱尺寸：600 x 320 x 180mm；
• 典型功耗：100W；
• 散热方式：风冷散热；

环境特征：

• 工作温度：-20°~﹢70°C；
• 存储温度：-55°~﹢105°C；
