通俗易懂理解几何光学（三）平面与平面系统

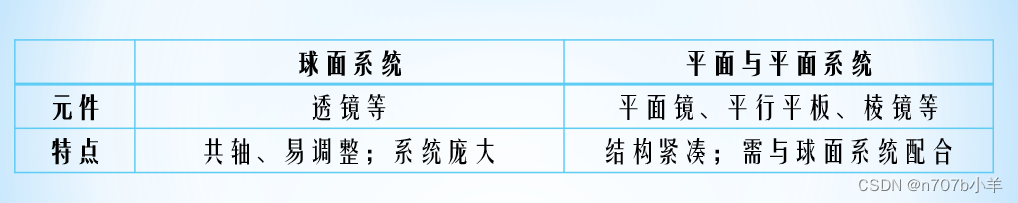

平面镜、棱镜等在光学系统中的作用

平面镜、棱镜等在光学系统中的作用
1.折叠系统、缩小体积；
2.改变像的方向——转像；
3.改变光轴位置和方向；

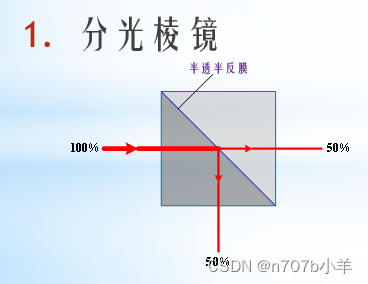

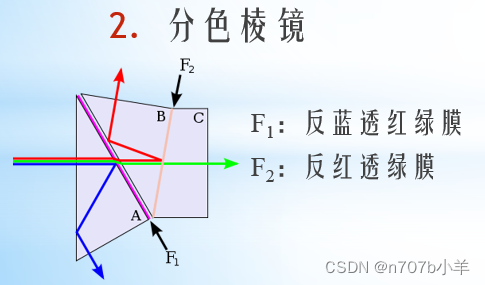

4.分光、分色。

平面镜成像

单平面镜

成像性质：
1.成完善像
2.物、像位于异侧，等距;
像与物等大，正立，虚实相反
3.成镜像
如果物体遵循右手坐标系，则像遵循左手坐标系。

推论：
奇数次反射成镜像；偶数次反射成一致像。

旋转效应（倍角关系）

保持入射光方向不变，平面镜转动角度α，则反射光线将旋转角度2α，方向与平面镜旋转方向一致。

平移效应
物保持不动，平面镜向靠近/远离物的方向平移距离h，则像沿着相同方向平移距离2h。

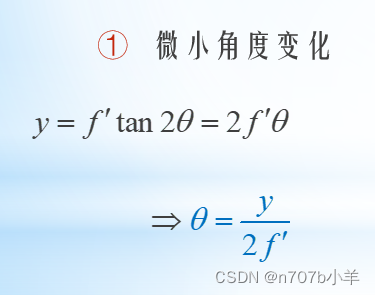

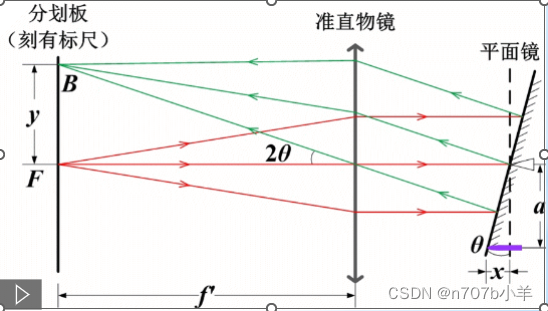

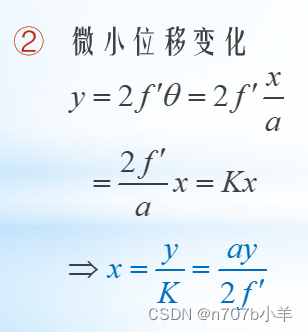

光学杠杆原理

应用：测量微小角度或位移变化。

平移效应
物保持不动，平面镜向靠近/远离物的方向平移距离h，则像沿着相同方向平移距离2h。

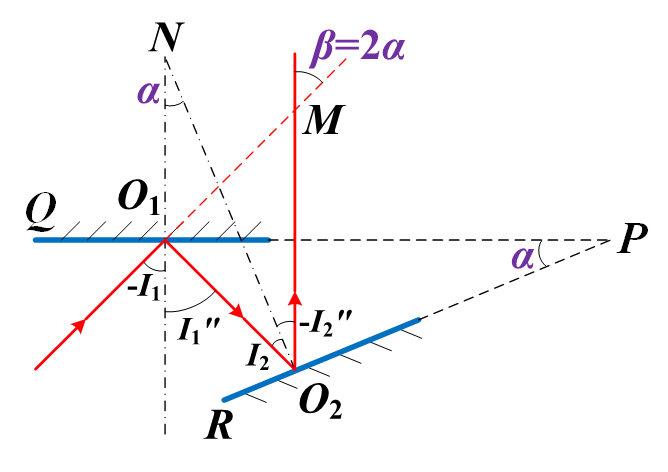

双平面镜

转折光路

出射光线和入射光线夹角β与入射角I1无关，只取决于两平面镜的夹角α。

入射光线方向一定，双平面镜保持α角绕棱线转动，出射光线的方向不变，仅光线位置发生平行位移。

转折光路
应用：利用五角棱镜（两反射面夹角为45°，出射面与入射面夹角为90°）使光路转折90°。

连续一次像

角度：物A绕棱边（旋转轴）旋转角度2α。
方向：从第一反射面转向第二反射面。

平行平板

概念：
由两个相互平行的折射平面组成。
常见的平行平板有分划板、显微镜载波片和盖玻片、滤光片和滤色片、保护玻璃片等；反射棱镜也能展开成平行平板。

平行平板是个无光焦度元件，不会使物体放大或缩小，在系统中对整个系统的光焦度无贡献。

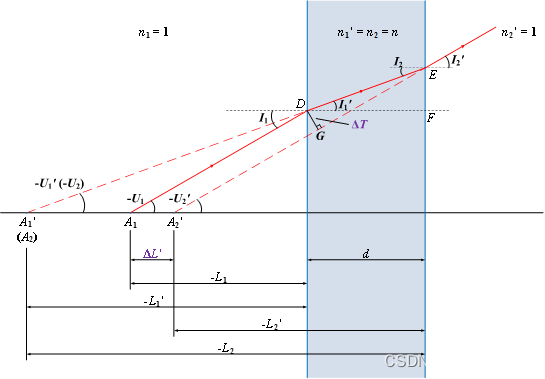

远轴光路

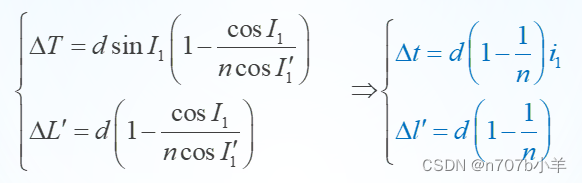

光线经平行平板折射后，出射方向不变。相对于入射光线，出射光线发生了侧向位移ΔT和轴向位移ΔL′。
轴上点A发出的不同孔径角的光线，经平行平板后与光轴的交点不同。因此，平行平板不能成完善像

近轴光路

平行平板的轴向位移只与其厚度d和折射率n有关，与入射光线孔径角无关——平行平板在近轴区成完善像。
轴向位移恒为正值，即平行平板所成的
像总是由物沿光线行进方向移动一个定值，与物体位置及虚实无关。

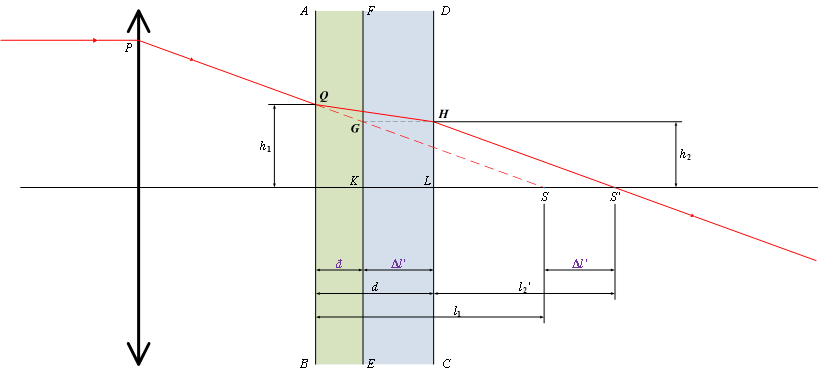

等效光路

“等效”
对于同一入射光线：

在入射表面（AB）上的投射高度相同（h1），在出射表面（分别对应EF和CD）上的投射高度也相同（h2）；
出射光线（分别对应GS和HSʹ）的传播方向相同；
像面到出射表面的距离（分别对应KS和LSʹ）相等；
像的大小相等。

实际像面位置

在光路计算时，可将平行平板简化为一个等效空气平板。
计算出无平行平板时的像方位置，再沿光轴移动一个轴向位移Δl′。

反射棱镜

反射棱镜：将一个或多个反射面磨制在同一块光学材料上形成的光学元件。
主要利用全反射原理。（若不满足临界角的条件，需镀反射膜。）
作用：
1.折转光路
2.转像
3.扫描

与平面镜比较：
反射损失小
调整、装配、维护方便

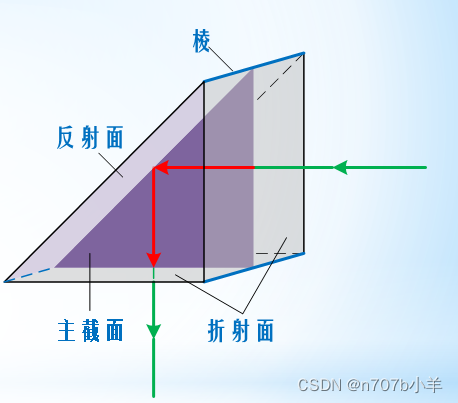

反射镜相关概念

棱镜的光轴：光学系统光轴在棱镜内的部分（红色光线部分）
工作面：反射面 折射面：入射面+出射面
棱：工作面之间交线（蓝色）

主截面：光轴所在截面，与棱垂直。

简单棱镜

只有一个主截面，所有工作面与主截面垂直。

一次反射棱镜

单个反射面，与平面镜对应，对物成镜像。
1.等腰直角棱镜
光轴折转90°
2.等腰棱镜
光轴折转任意角度

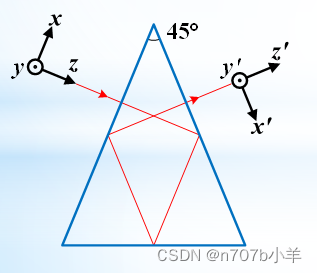

3.道威（Dove）棱镜
出射光轴与入射光轴方向不变；
若棱镜旋转角度α，则像以相同方向旋转角度2α。

周视瞄准仪
旋转等腰直角棱镜实现周视（360°视角）。
道威棱镜以等腰直角棱镜旋转角速度的一半速度旋转。

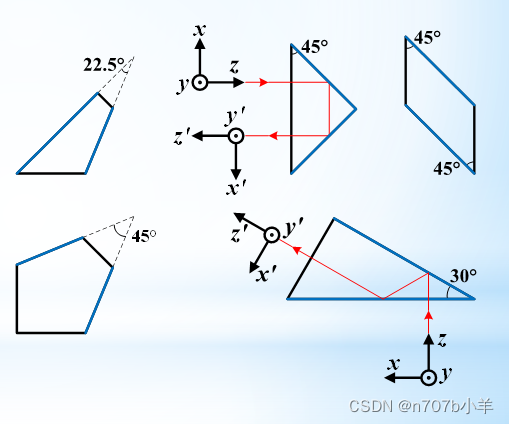

二次反射棱镜

两个反射面，与双平面镜对应，成一致像。

光轴折转角度为两反射面夹角的2倍。

半五角棱镜、二次反射直角棱镜、斜方棱镜、五角棱镜、30°直角棱镜

三次反射棱镜

施密特（Schmidt）棱镜
将光轴折转45°。

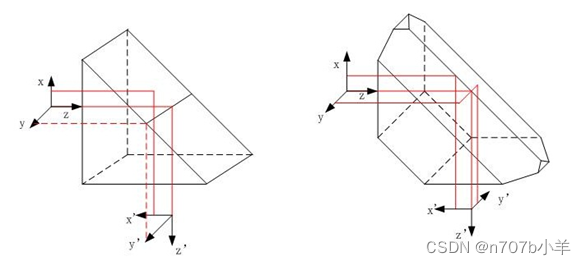

屋脊棱镜

定义：将普通棱镜的一个反射面用两个相互垂直的反射面代替，其交线平行于原反射面，且在主截面上。

两个相互垂直的反射面称为屋脊面。
带有屋脊面的棱镜称为屋脊棱镜。

不增加反射棱镜，不改变光轴方向和主截面内成像方向。
增加一次反射（垂直于主截面方向），使系统总反射次数由奇数变成偶数，达到物像一致。

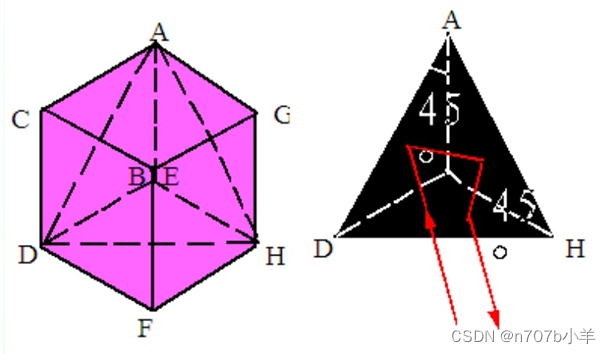

立方角锥棱镜

光线以任意方向从底面入射，出射光线始终平行于入射光线。

将立方角锥棱镜绕顶点旋转，出射光线方向不变，仅产生位置平移。

复合棱镜

两个以上棱镜的组合，实现单一棱镜难以实现的功能。


3.转像棱镜：普罗（Porro）棱镜；施密特-别汉（Schmidt-Pechan）棱镜；阿贝-柯尼（Abbe-Koenig）棱镜

出射光轴与入射光轴平行。
完全倒像。
折叠光路。

成像方向判断

坐标系（旋转性）判定

根据反射次数：奇变偶不变；遇屋脊面，反射次数加1。

坐标轴（方向）判定

1.沿光轴的坐标轴：反射后仍沿光轴
2.垂直于主截面的坐标轴：偶数个屋脊面时方向不变；奇数个屋脊面时方向改变。
3.平行于主截面的坐标轴：根据像坐标系性质判断。偶数次反射（屋脊棱镜算两次）右手系，奇数次反射左手系。

等效作用与展开

等效作用

反射棱镜主要起折转光路和转像作用，相当于平面反射镜。
如不考虑棱镜的反射作用，等效于一个平行平板。

棱镜的展开

在光路计算中，以一块平行平板取代光线在反射棱镜两折射面之间的光路——棱镜的展开。

方法：在主截面内，按反射面的顺序，以反射面与主截面的交线为轴，依次使主截面旋转180°。

棱镜光轴长度
棱镜展开后的等效平行平板厚度L。

棱镜结构参数
棱镜光轴长度L与棱镜口径D的比值 $K=\frac{L}{D}$

折射棱镜与光楔

折射棱镜

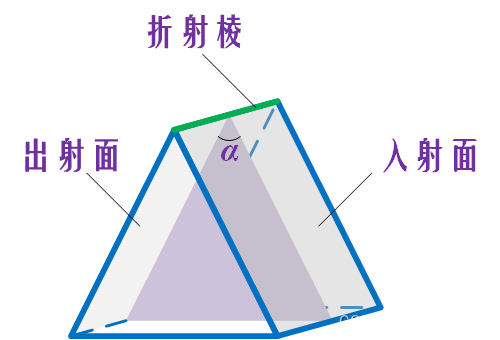

折射棱镜：利用表面的折射作用，工作面为两个折射面。
折射棱：入射面与出射面的交线。

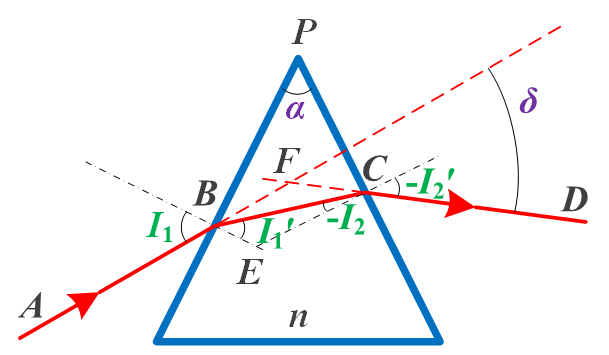

折射角α：两折射面间的二面角。

偏向角δ：出射光线与入射光线的夹角。
从入射光线转到出射光线，顺时针为正，逆时针为负。

对于给定的棱镜，⍺和n为定值，偏向角δ只与入射角$I_1$有关。

偏向角δ是入射角$I_1$的函数，随着I1的增加逐渐减小，达到极小值后又逐渐增加。

最小偏向角
δ只是入射角$I_1$的函数。
入射光不变，棱镜转动，出射光方向改变。
通过测量δmin来计算材料的折射率n。
将被测玻璃加工成棱镜，顶角α取大约60°，用测角仪测出α角的精确值。
测得最小偏向角δmin，即可求得被测棱镜的折射率n。

光楔的偏向角
折射角α很小的折射棱镜被称作光楔。

当光线垂直入射或入射角I1很小时，δ仅由光楔的楔角α和折射率n决定。
