关于51/STC单片机中断优先级的调整

 来源：

单片机简单程序_zhjysx的博客-CSDN博客https://blog.csdn.net/zhjysx/category_11558658.html

---

目录

内容简述

理论

中断源类型

IP寄存器

LED程序:

Proteus仿真图

外部中断

改变中断优先级

---

内容简述：

以一个简单的LED灯程序掌握51/STC单片机的中断优先级调整

即：在主程序中设定LED为熄灭状态，

利用LED的点亮或熄灭状态完成对外部中断优先级的调整

理论：

中断源类型

中断类型	优先级	中断服务号
INT0 – 外部中断0	第1	0
T0 – 定时器/计数器0中断	第2	1
INT1 – 外部中断1	第3	2
T1 – 定时器/计数器1中断	第4	3
串口中断	第5	4
T2 – 定时器/计数器2中断	第6	5

如果没有自定义中断优先级，单片机将默认表格中的优先级顺序

改变中断优先级需要用到IP寄存器

IP寄存器

作用：

调整优先级

序号	B7	B6	B5	B4	B3	B2	B1	B0
符号	-	-	PT2	PS	PT1	PX1	PT0	PX0

PT2：定时器/计数器2中断优先

PS：串行口中断优先

PT1：定时器/计数器1中断优先

PX1：外中断INT1中断优先

PT0：定时器0中断优先

PX0：外部中断INT0的中断优先

自定义的优先级分为4个挡位

0：最低优先级

1：较低优先级

2：较高优先级

3：最高优先级

LED程序:

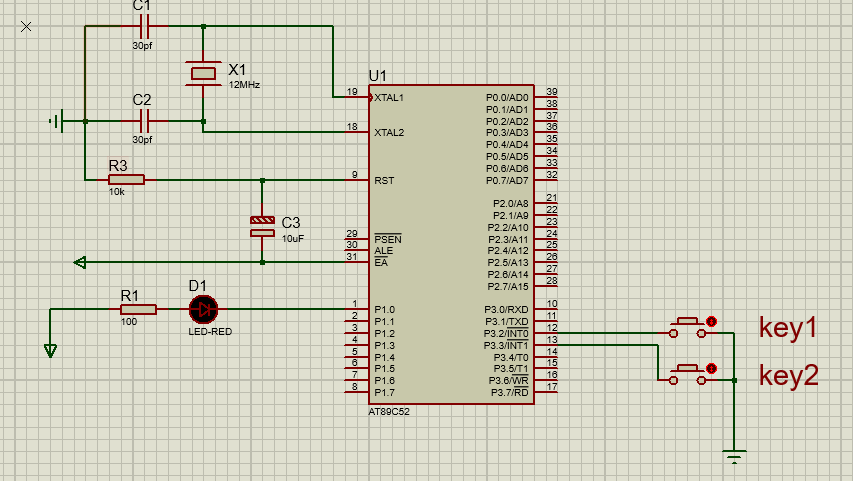

Proteus仿真图：

外部中断

设置中断开启函数，设置触发方式为低电平触发

void open_out(){
    EA=1; //中断总开关
    EX0=1;//外部中断INT0打开
    EX1=1;//外部中断INT1打开
    IT0=0;//外部中断INT0，选择低电平触发
    IT1=0;//外部中断INT1，选择低电平触发
}

在主函数中设定LED一直为熄灭状态

void main(){
             open_out();
             while(1){
                        LED=1;//LED熄灭
             }
            }

外部中断程序

void INT0() interrupt 0{  //INT0外部中断
                        LED=1;//LED熄灭
}
void INT1() interrupt 2{  //INT1外部中断
                        LED=0;//LED点亮
}

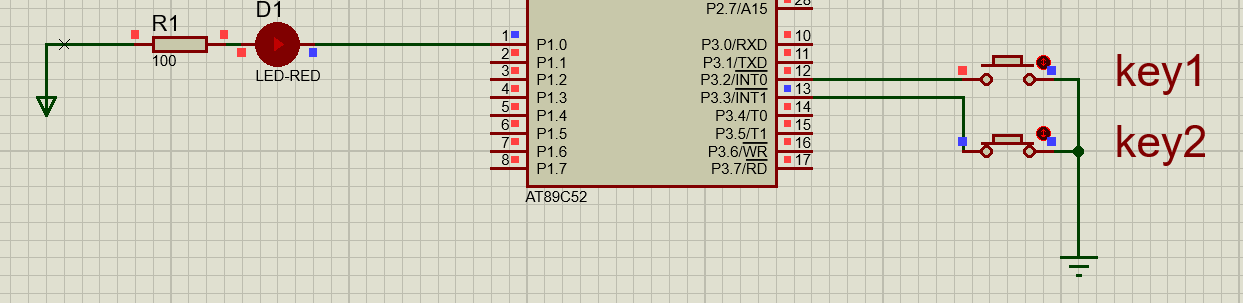

由于设置的是低电平触发，因此使key2处于长按状态，那么LED原本的熄灭状态被外部中断INT1打断，LED点亮。

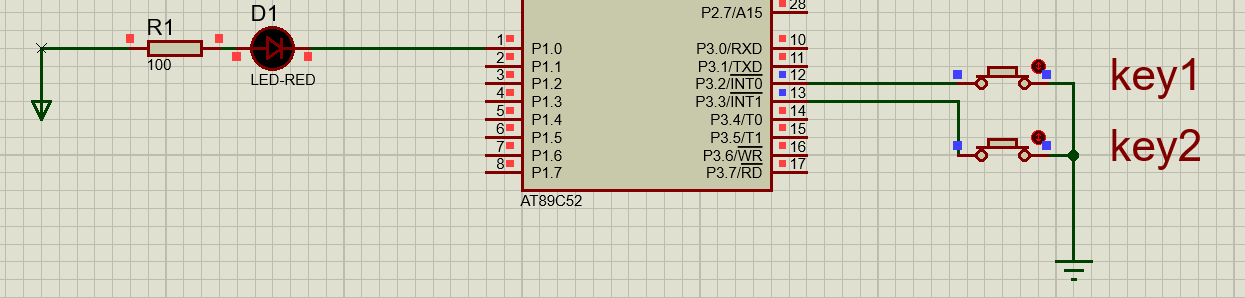

在key2长按的同时(也就是外部中断INT1一直处于触发状态)，再使key1处于长按状态，由于默认优先级INT0>INT1,因此LED熄灭

改变中断优先级：

使用IP寄存器可以改变中断优先级

PX1=1;//设置外部中断INT1优先级为较低优先级；

PX0=0;//设置外部中断INT0优先级为最低优先级；

void open_out(){
                 EA=1; //中断总开关
                 EX0=1;//外部中断INT0打开
                 EX1=1;//外部中断INT1打开
                 IT0=0;//外部中断INT0，选择低电平触发
                 IT1=0;//外部中断INT1，选择低电平触发
                 PX1=1;//设置外部中断INT1优先级为较低优先级；
                 PX0=0;//设置外部中断INT0优先级为最低优先级；
}

那么由于中断优先级的改变，由默认的INT0>INT1转为INT0<INT1,当INT1处于触发状态时，再触发INT0就不能打断INT1，LED维持在点亮状态。

通过一个简单的调试，可以加深对中断优先级调整的理解，在编写复杂的程序时可以更加得心应手。

---

---

程序仿真文件

https://download.csdn.net/download/zhjysx/72749301

---
