一种互补间歇振荡器工作电压



➤ 01背景

---

使用NPN，PNP晶体管组成如下的互补间歇振荡器，它振荡的条件与R1偏置，工作电压等都有关系。在很多情况下该如何确定它们的工作条件呢？

^{▲ 互补间歇振荡器原理图}



➤ 02基本实验

---

1.实验元器件

1. 三极管8550： $\beta 230$; NPN三极管8050： $\beta =350$
2. 电容：C1=103;

其它的电阻使用电阻箱。

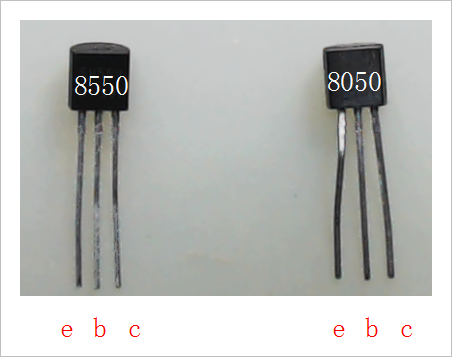

^{▲ 实验使用的三极管}

2.搭建电路

在电路板上搭建实验电路，通过DC电源来条件它们的工作条件。

在工作电压为+5V的情况下，条件R1的大小，看到在R1=10M左右，振荡器就开始振荡了。

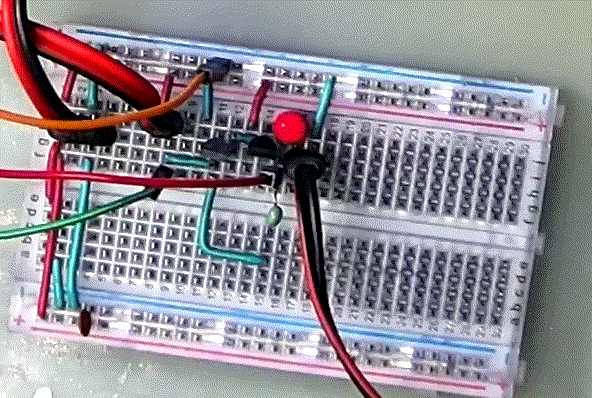

^{▲ 实验电路板}

测试LED（蓝色）的电压，T1的基极（青色）电压波形如下图所示。

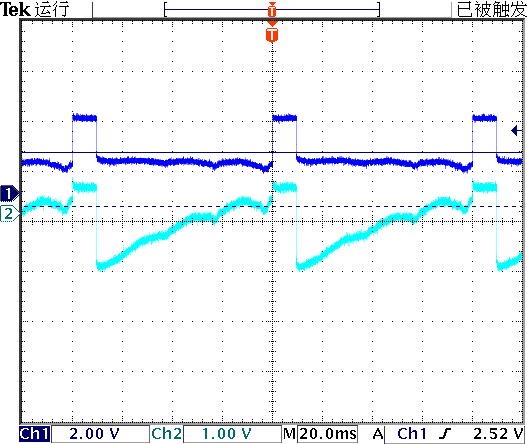

^{▲ 振荡的波形}

波形中出现的振荡来自于使用电阻箱的连线引入了空间的50Hz（周期为20ms）的干扰，可以看到其中的波动。

由于干扰的存在，使得电路的起振和相关的振荡参数都变得不太确定了。
