更换紧凑型荧光灯管过程



➤01 小型荧光灯泡

---

下面是从一篇国外电子爱好者更换紧凑型荧光灯泡过程的视频 CFL(Compact Flourescent Light) bulb repair at home-tube replacement 中看到的维修荧光灯泡的过程。

这个过程对于前面 小功率电子镇流荧光灯相关实验 、 小功率荧光灯拆解分析 、 小型荧光驱动电路实验电路 有很好的补充。

下面的照片是原文作者对视频中关键过程进行截取后给出分解说明。



➤02 维修过程

---

1.判断是否需要更换荧光灯管

对于打开开关之后，荧光灯泡不亮的损坏灯泡，首先关注一下灯管的底部是否发黑。如果底部发黑，说明灯泡的荧光灯管需要进行更换了。

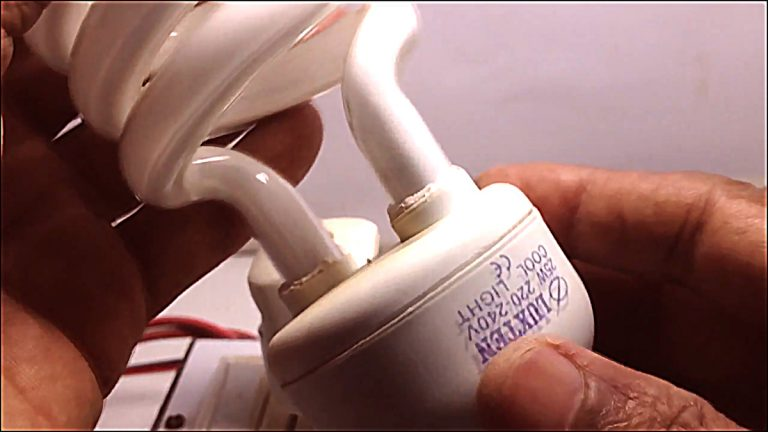

^{▲ 损坏的紧凑型荧光灯泡}

如果底部不发挥，那么灯泡的电子驱动板可能损坏了，比如电路板和的某个元器件烧坏了。大部分情况是其中的电阻、三极管容易烧坏。

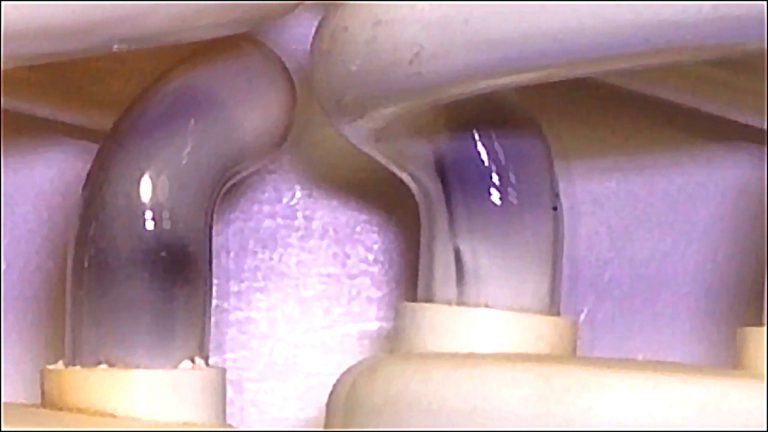

^{▲ 底部发黑的损坏荧光灯泡}

2.打开灯泡底部外壳

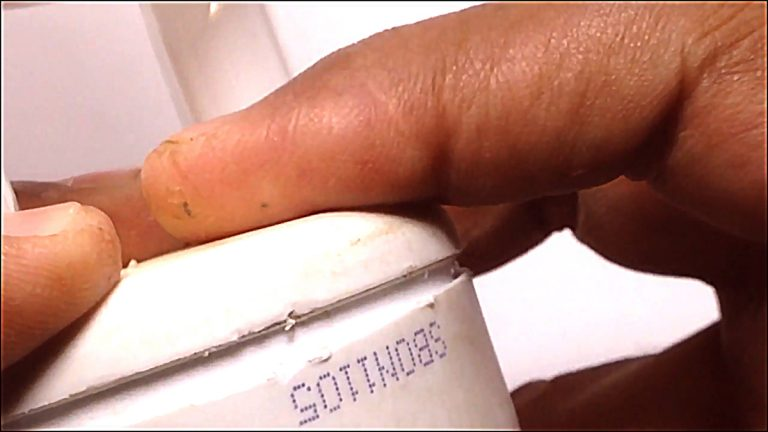

使用平头改锥将灯泡底部的塑料壳分开。

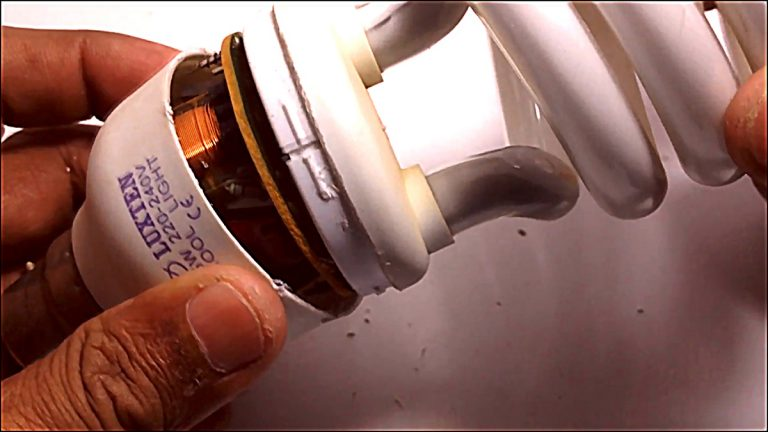

^{▲ 打开灯泡底座的外壳}

可以看到在底座上有白色的横条凸起起到了和底座外壳之间的连接把手。如果在开开的时候注意到它的存在，可以在此处稍微使点力。

^{▲ 底座上的白色凸起紧固了底座外壳}

当移开灯泡底座的外壳之后，可以看到内部的组成部分。其中有两个金属柱上面缠绕着铜丝。这两个铜丝来自荧光管的一段。

应该总共有四条金属线来自于荧光灯管。

^{▲ 灯管与底部电路板连接柱}

3.取下旧荧光灯管

将四条金属线从电路板上的接线柱分离，就可以将灯泡的荧光灯管与它的驱动电路板分离开了。

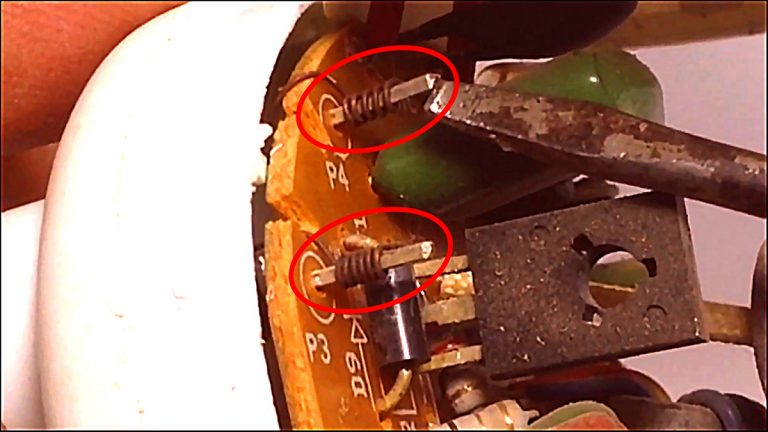

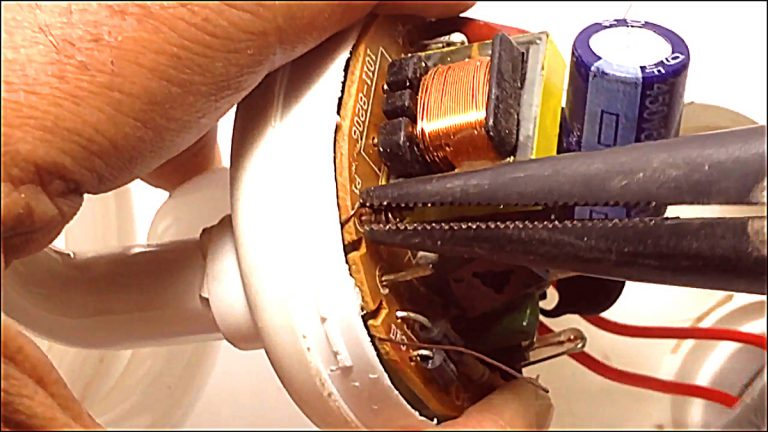

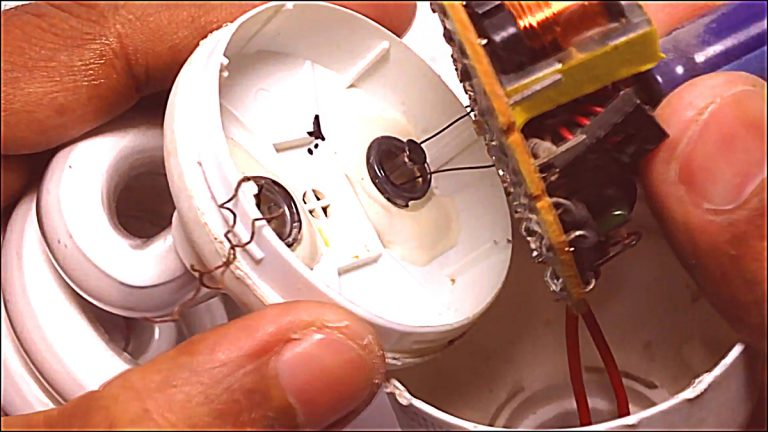

^{▲ 将荧光灯管从电路板的金属接线柱分离}

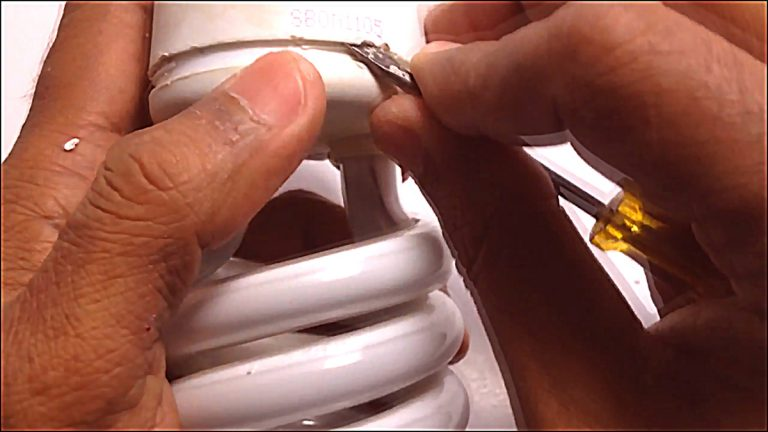

荧光管一般情况下是被白色的乳胶与底座的上盖进行紧固。小型使用锋利的平口螺丝刀将荧光灯管与外壳分离开来。

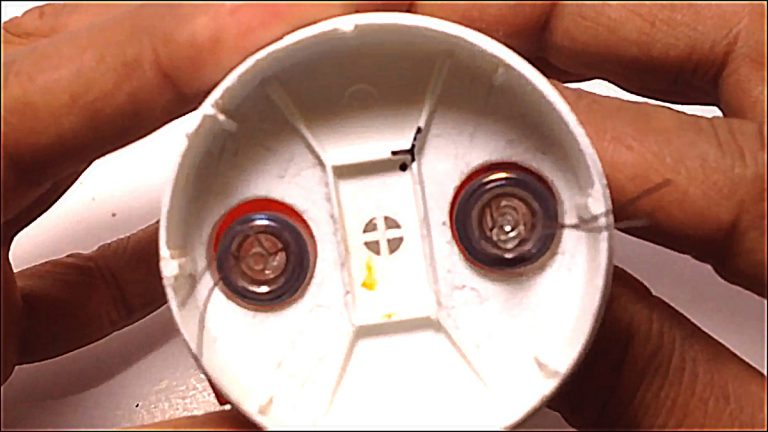

^{▲ 将荧光灯管与底座的上盖分离}

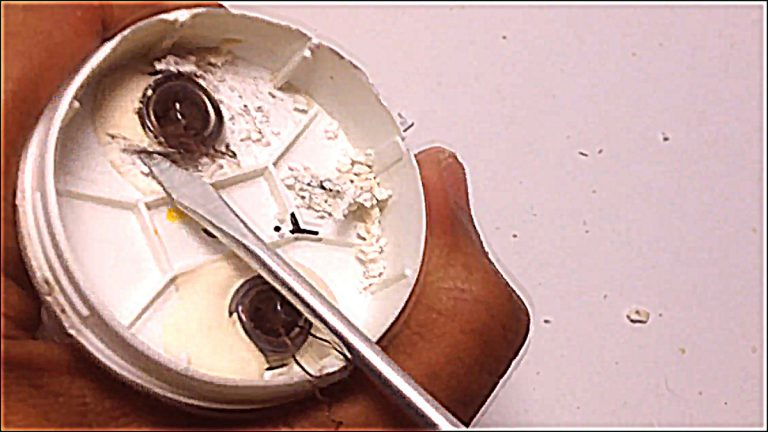

下面是将荧光灯管从底座的上开上取下来的情况。

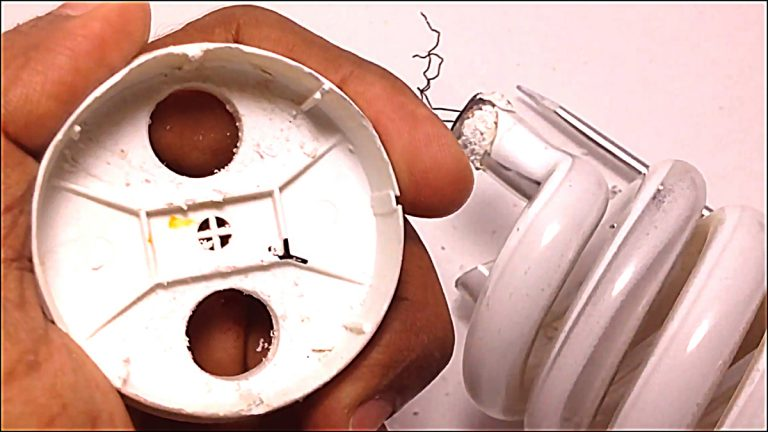

^{▲ 将荧光管与底座的上该分开}

4.更换上新的荧光灯管

下面是从电子商店购买到的新的荧光管。（很奇怪，不知道在中国是否有这样的新的荧光灯管销售？）

^{▲ 从电子商店购买到的新的荧光灯管}

将新的荧光灯管插进底座的上盖上。使用电子胶带暂时将它固定在上盖上。这为后面使用胶水进行粘结打下基础。

^{▲ 将新的荧光灯管插进底座上盖上}

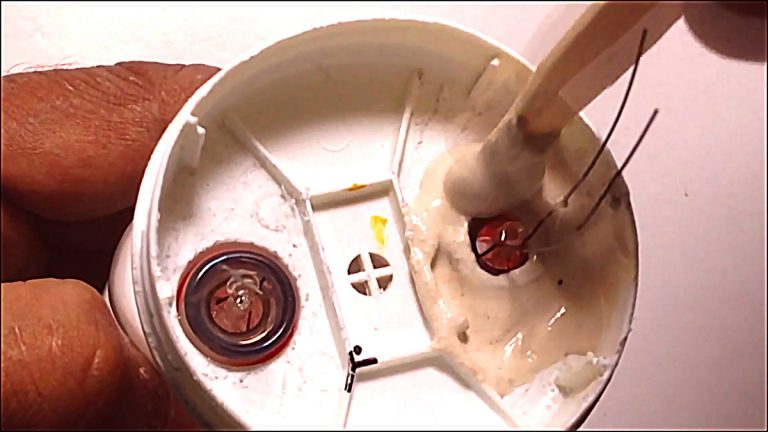

使用白色的乳胶将新的荧光灯管固定在底座的上盖上。

^{▲ 使用胶水固定荧光灯管}

将新的荧光灯管的四条金属引线重新缠绕在灯泡驱动电路板的接线柱上。

^{▲ 将灯管的引线重新缠绕在驱动板的金属接线柱上}

重新将荧光灯管的金属线放在底层电路板上的凹槽缺口内固定。

^{▲ 将荧光灯管引线放在底层电路板的凹槽里}

5.合上底座上盖

下图显示了重新将灯管的金属引线固定在电路板上的接线柱上的情况。

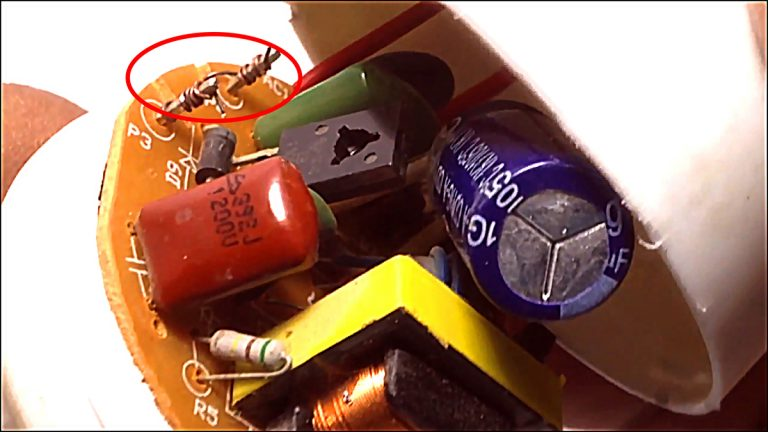

^{▲ 下面是灯管电线缠绕在电路板的接线柱上}

将底座的上盖重新合在底座的外壳上。

^{▲ 将底座上盖合在底座上}

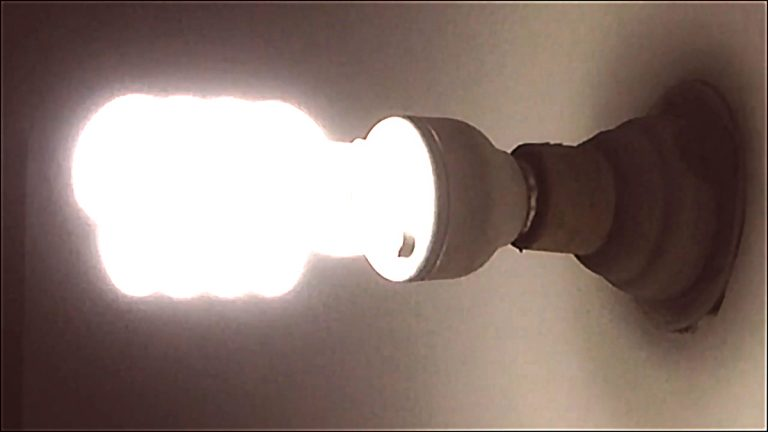

下面是完整更换好荧光灯管的灯泡。

^{▲ 更换好荧光灯管的灯泡}

将更换好荧光灯管的灯泡插在灯座上进行测试。

^{▲ 重新接电测试荧光灯泡}



➤※ 总结

---

看到这儿，心里在想：真的有这种更换灯管的业务吗？

勤俭节约总是一个美德。
