如何使用一个单片机的IO口控制两个LED？

简 介： 本文介绍了一种使用单个IO口独立控制两个LED点亮的方案。并对于不同颜色的LED和不同工作电压下的MCU进行了讨论。给出了在不同的颜色组合、工作电压的情况下不同的驱动方案。

关键词： IO，MCU，单片机IO复用



  今天在公众号“芯片之家”看到一篇推文， 介绍使用单片机的一个IO端口，分别控制两个发光二极管各自独立的点亮与熄灭 ，总共四个状态。为了控制两个LED的目的，需要应用到MCU的IO端口的四个工作状态：输出高电平、输出低电平、高阻状态以及输出连续对称方波这四种状态。

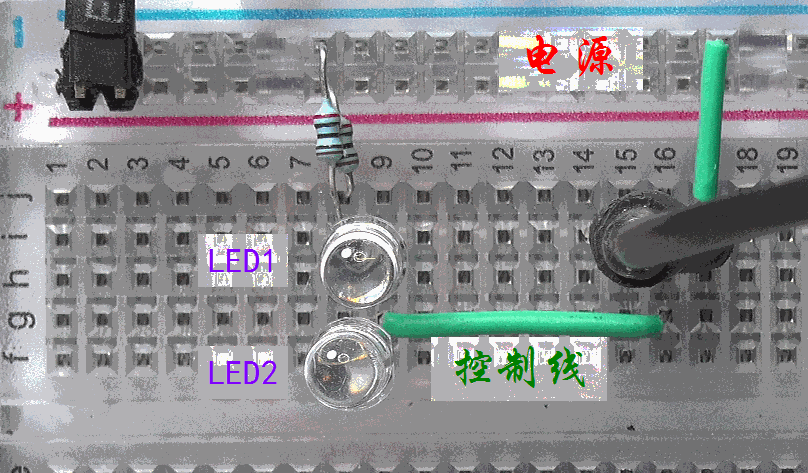

  在下面的面包板上，演示了使用一条IO控制线控制l两个LED分别点亮和熄灭的四种状态。

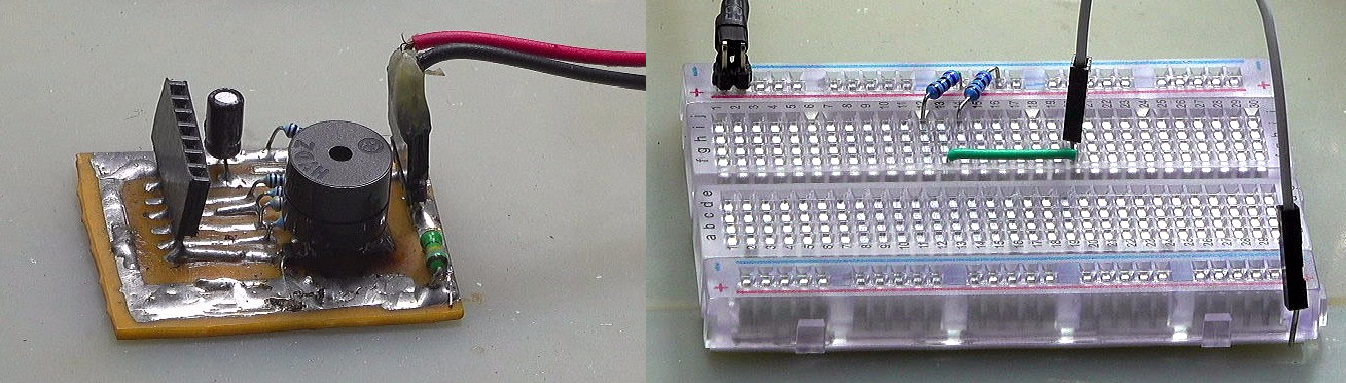

^{▲ 一个单片机IO端口分别控制两个LED}

  为了理解其中的工作原理，则需要熟悉LED的两个工作特性：
  1. 单向导电特性；

  2. 导通阈值特性；

  正如发光二极管名字所说，LED只能向二极管那样单向导电发光。如果施加电压极性反了，LED则不工作。

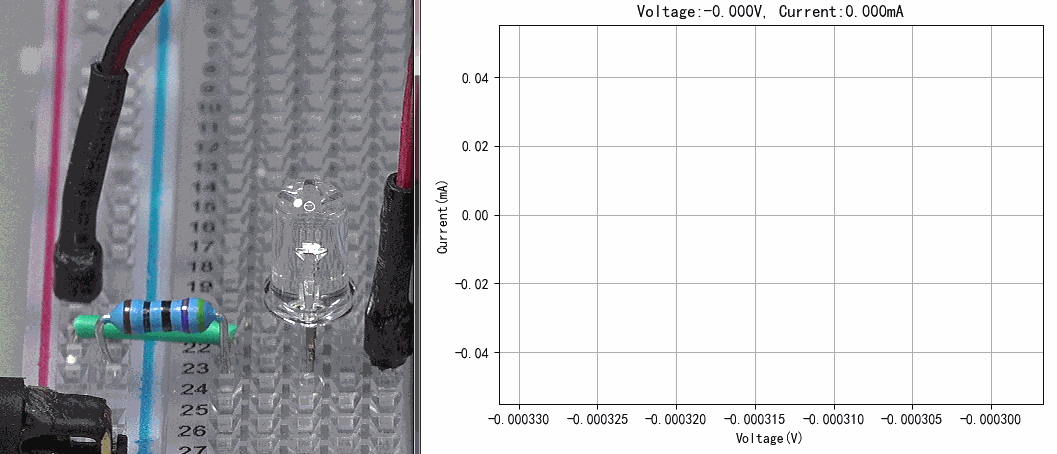

  导通阈值特性是指，只要施加的正向电压超过一定阈值之后，LED才能够导通。这一点可以从下面这支红色LED的正向V-A特性曲线看出。

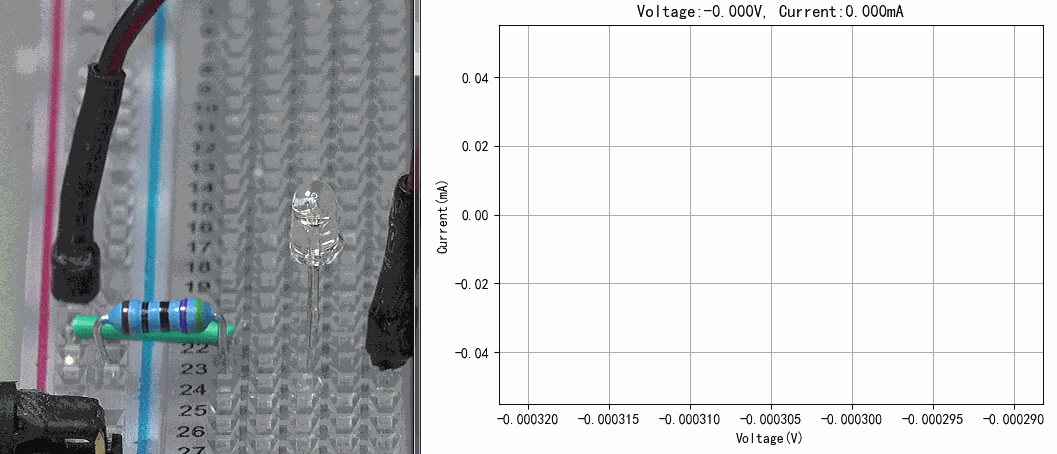

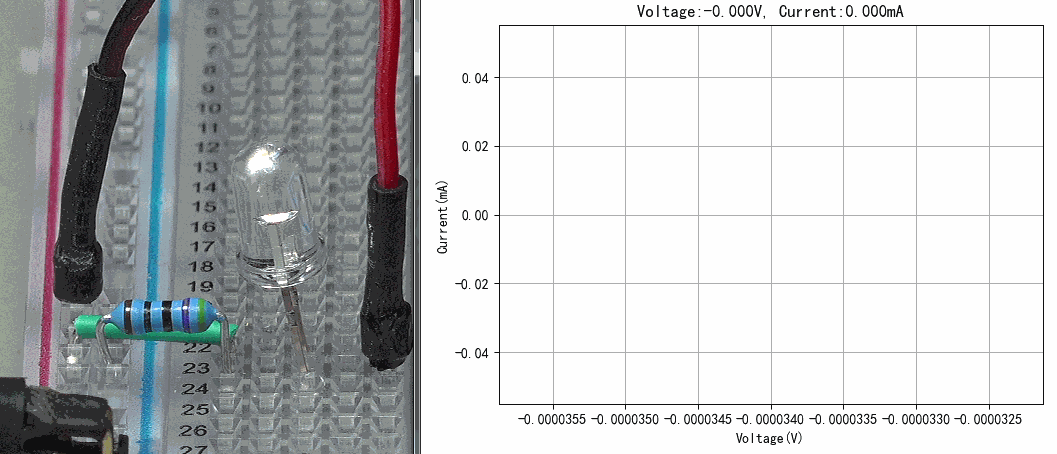

^{▲ 红色LED的V-A特性}

  上面曲线表明，只有当正向电压超过大约1.5V之后，电流才会出现快速增加。在此之前，正向导通电流很小。

  不同颜色的LED由于所使用的半导体材料不同，导通阈值电压会有所区别。比如下面这支黄色LED的正向导通电压超过了1.7V。

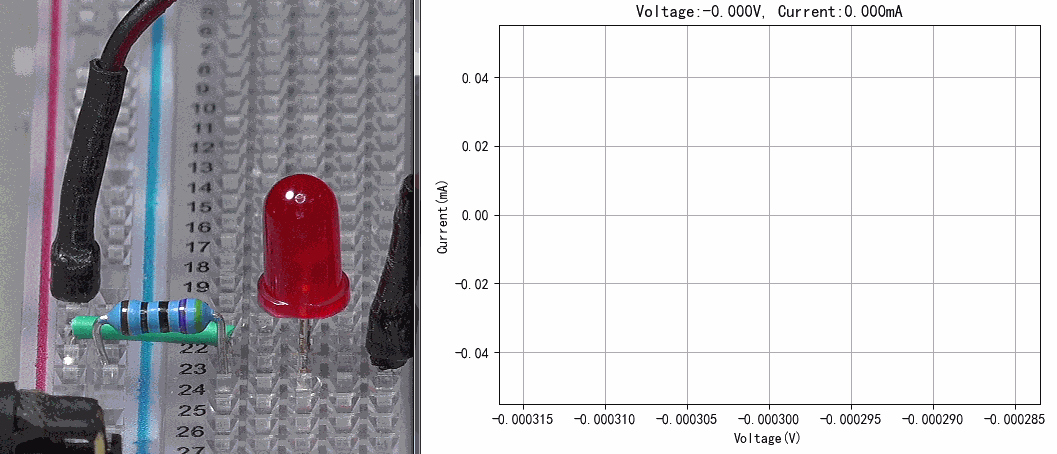

^{▲ 黄色LED的V-A曲线}

  如果LED发射光谱中包括更短的光谱成分，则相应的导通会更高。下面的绿色和蓝色LED的正向导通电压的阈值都已经超过了2.5V了。

^{▲ 绿色LEDV-A特性曲线}

^{▲ 蓝色LED的V-A曲线}

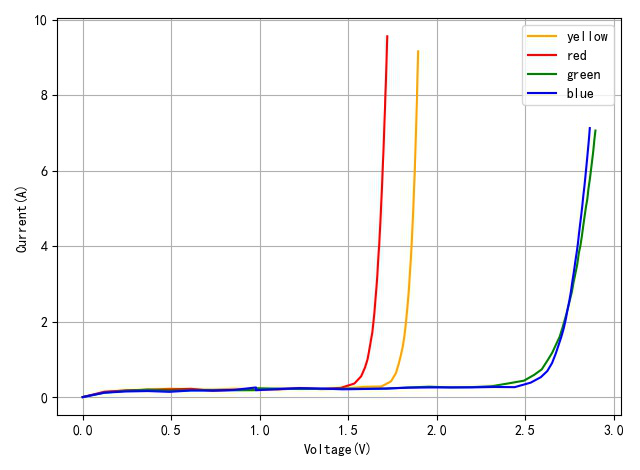

  将不同LED的V-A特性曲线绘制在一起，可以凸显出不同LED的阈值电压的差异。值得说明的是，当电压小于阈值电压的时候，LED并不是不导电，只是电流极小。比如在2.5V，虽然还没有超过蓝色LED的阈值电压，但在LED灯芯处还是能够隐约看到发光。

  一旦电压超过阈值电压，LED正向导通电流便会迅速增加到1mA以上。之后虽然电流增加很快，但看起来，在正向导通电流2 ~ 10mA之内，LED都显示为点亮状态，亮度倒是看起来差不多。

^{▲ 不同颜色LED的伏安特性}

  合理的 应用LED的单向导电和导通阈值特性，便可以在一条单片机IO口的四种工作状态下，来控制两个LED的点亮和熄灭了。

  比如利用LED管的单向导通特性，将两个LED正反向并联在一起，分别连接在分压电阻中心和单片机的IO口上，就可以实现单个IO口控制两个LED的目标。在下图中，显示了在一个工作在5V电压下的单片机IO控制两个LED（红色，黄色）的四中状态。

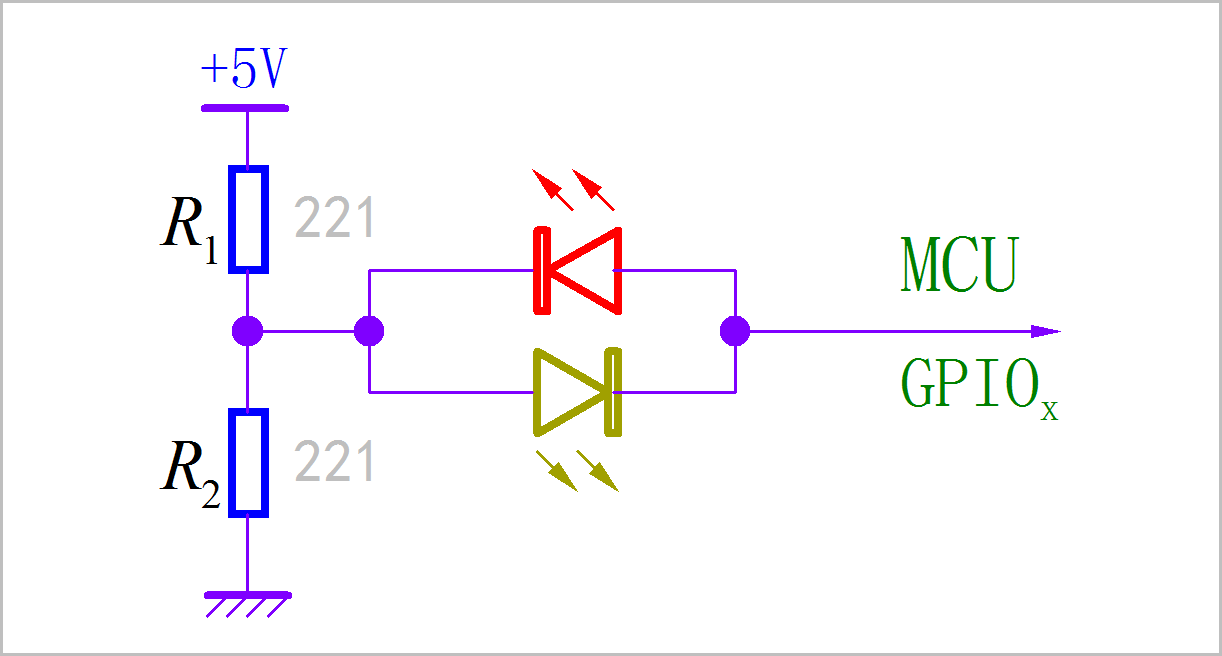

^{▲ 两个LED正反并联连接在MCU的IO口与分压电阻中点}

  当IO口为高阻状态，两个LED都熄灭；当IO端口为高电平时，红色LED点亮；当IO端口为低电平的时候，黄色LED点亮；当IO输出方波信号时（通常要求频率大于100Hz），两个LED交替点亮，根据人眼色视觉暂留特性，看起来两个LED都点亮了。

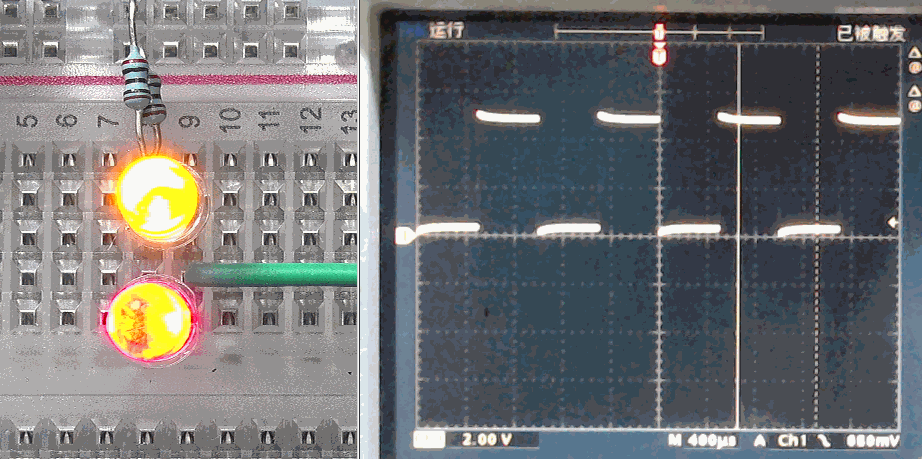

  下面动图显示了IO口的四种状态对应两个LED的点亮与熄灭。

^{▲ 对应两个LED四个状态的IO输出波形}

  上面的LED并联方案是利用了LED的单向导通特性。如果考虑到LED的阈值特性，这种方案就会受到一定限制。比如，控制的LED绿色或者蓝色时，由于它们的导通阈值电压超过了2.5V，因此绿色和蓝色LED就很难被点亮。

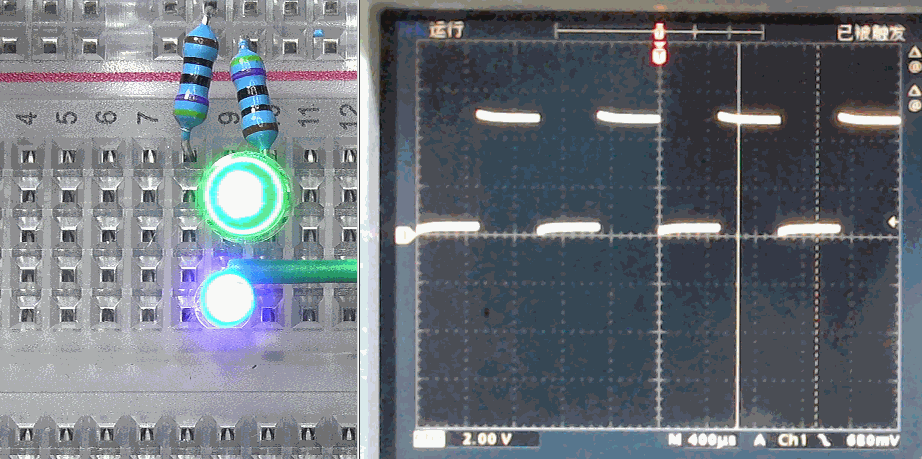

  下面动图显示，绿色和蓝色LED只能发出微弱的光线。

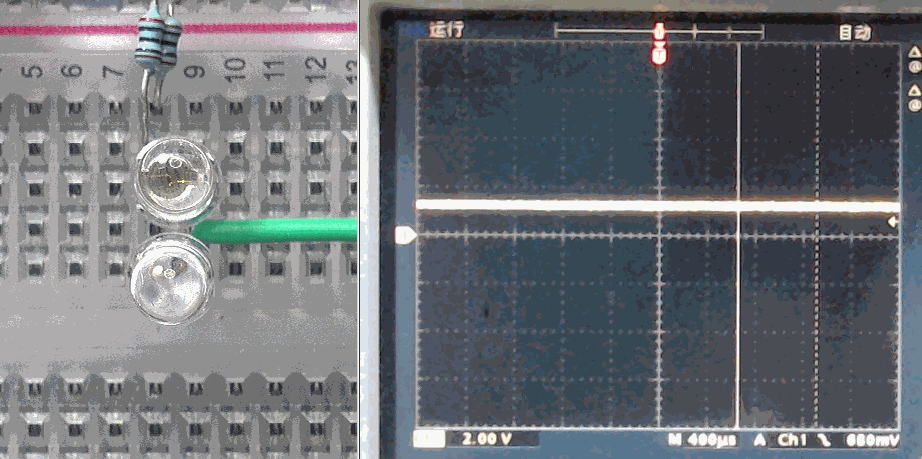

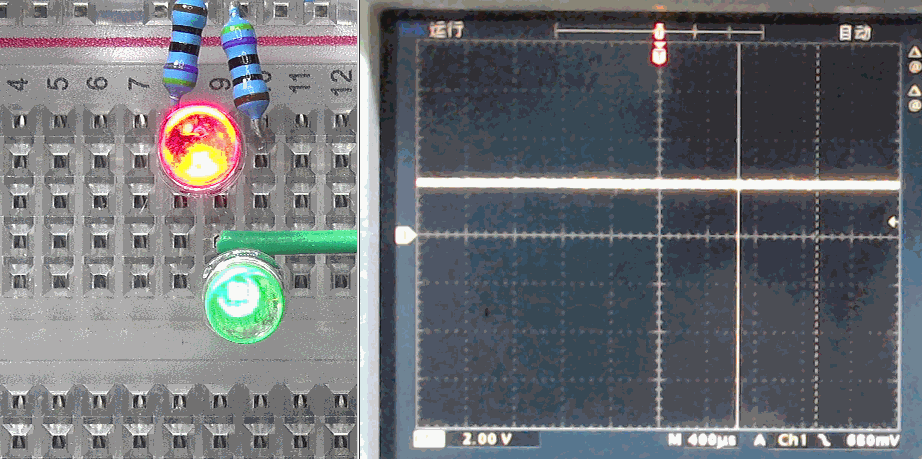

^{▲ 对于两个LED四种状态的IO波形}

  如果当单片机和LED的供电电压为3.3V时，情况将会更加严重。比如在3.3V供电情况下，使用并联LED方案，对于红色的LED还可以勉强工作，但对于绿色和蓝色LED则无法点亮了。

^{▲ 对于两个LED四种状态的IO波形}

  在前面推文中则介绍了另外一种方案，即LED串联方案，可以解决蓝色和绿色LED控制问题。

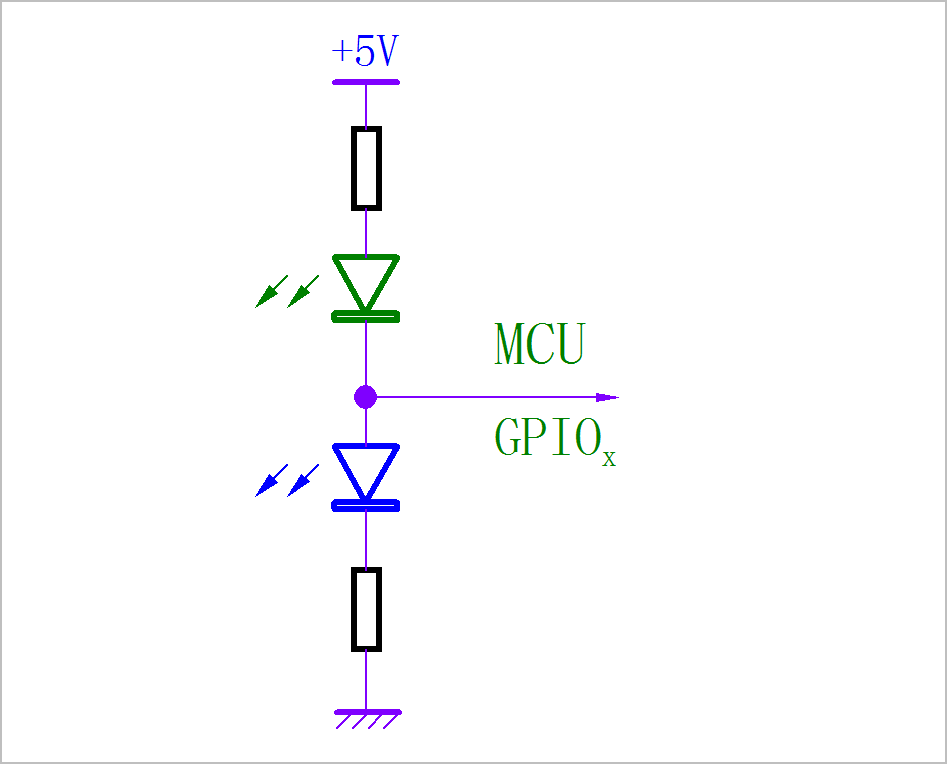

  下图显示了LED串联方案电路示意图：

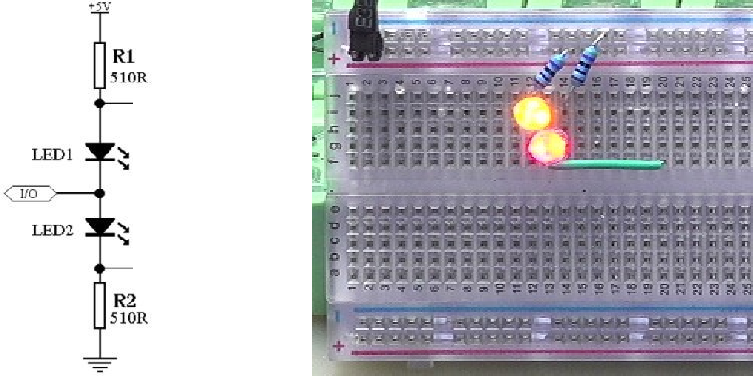

^{▲ 两个LED串联控制方案}

  当IO端口为高阻时，由于两个LED的导通阈值电压之和大于电源电压（+5V），它们都不导通；当IO端口为低电平时；上面的绿色LED点亮；当IO端口为高电平时，下面的蓝色LED点亮；当输出高频方波信号时，两个LED都被点亮。

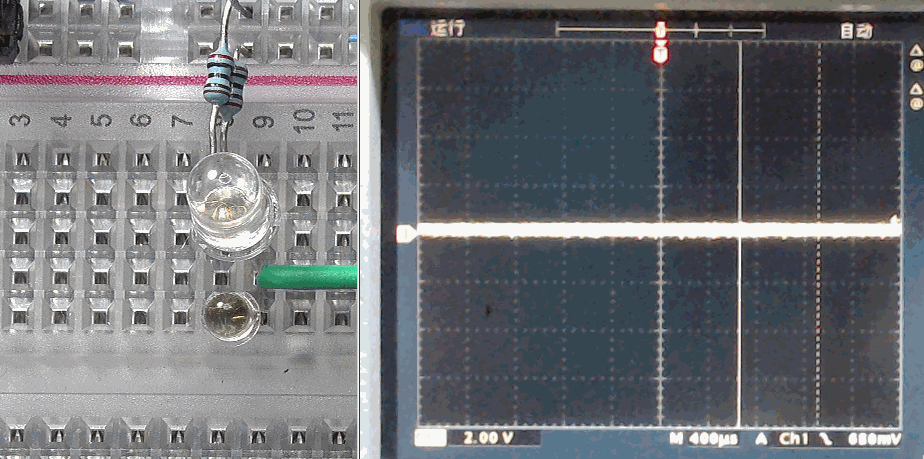

^{▲ 对应两个LED四种状态IO波形}

  串联LED控制模式只能应用于两个LED的电压加起来超过电路电源电压的情况。比如蓝色、绿色LED，工作在3.3V，5V电压下都是可以的。

  如果将两个LED更换成红色（1.6V）和绿色（2.5V），使用串联模式，则只能应用在电源电压小于4.1V的情况下，比如3.3V的单片机电路中。如果在5V电路中，则会出现两个LED无法同时熄灭的情况。

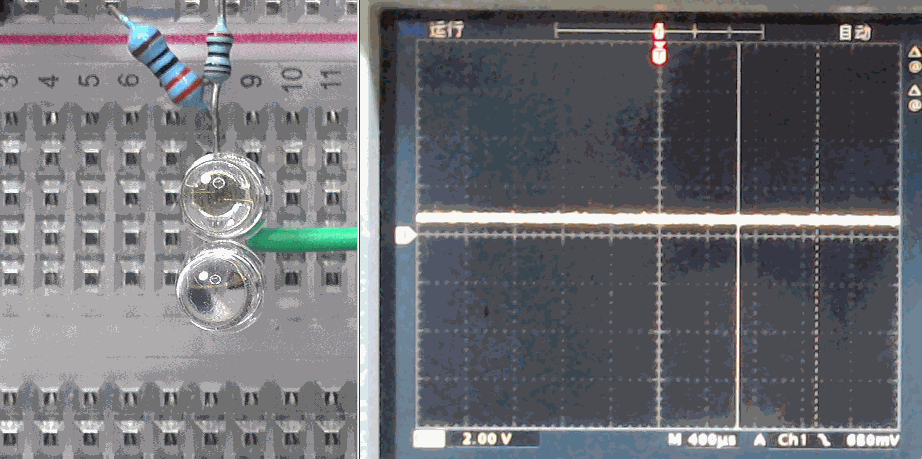

  下面就显示了一个红色，一个绿色LED工作在5V电源电压下，当IO为高阻时，它们实际上无法熄灭。

^{▲ 对应两个LED四种状态IO波形}

  在5V电压下，那么对于红色、绿色LED使用前面并联LED方案行不行呢？

  通过实验会发现，也出现了问题。由于绿色LED在2.5V下无法点亮，因此并联方案也无法工作。如下图所示：

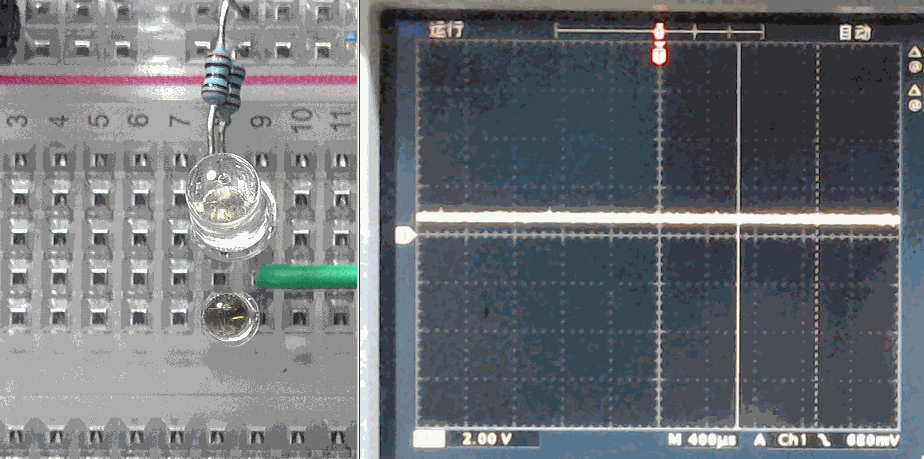

^{▲ 对应两个LED四种状态IO波形}

  那么问题来了，在5V电压下，该使用什么方案，才能够利用单片机一个IO口的四种模式，来分别控制一个绿色LED和一个红色LED的点亮和熄灭呢？就像下面这个动图里所示的那样。

^{▲ 对于两个LED四种状态的IO波形}

  如果并联LED和串联LED工作原理已经理解了，我想此时，你的脑子里已经有了答案了。如果你有了想法，就将答案写在后面的留言中吧。



▌补充说明

---

  在 用一个I/O口控制1个三色指示灯, 2个单色指示灯 ，作者对于串联方案进行补充。使用另外一个二极管对串联的两个LED进行并联，消除无法完全关闭的问题。

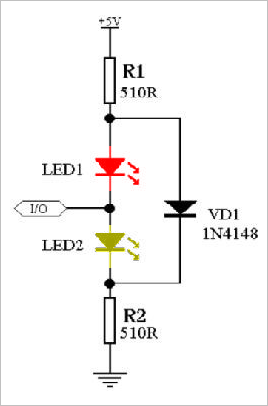

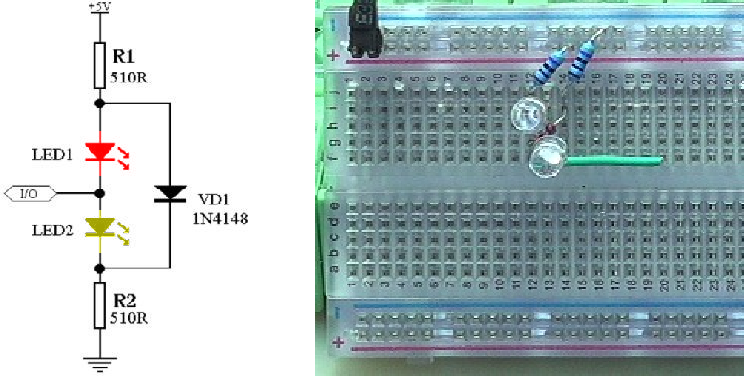

^{▲ 改进的方案}

^{▲ 在没有旁滤二极管的时候，红色、黄色LED无法截止}

^{▲ 有着旁滤的二极管是，红色黄色LED可以有效截止了}

^{▲ 增加旁滤二极管的时候，可以有效解决无法截止的问题}
