ZVS 高压振荡器



▌01 问题提出

---

1.这个电路有何特点？

近期可以看到在高频感应功率电路通常采用ZVS振荡电路类型。通过对比ZVS与普通的双管多谐振荡电路之间的差异，可以看出他们之间大部分的结构是相同的，只是在反馈回路，ZVS采用了二极管耦合，而非传统的电感耦合的方式。

因此，就会产生了对于该电路工作的基本原理的分析：

• 它是如何振荡的？
• 为什么需要在供电电源上增加一个大的扼流电感？
• 电路各部分的工作波形到底是什么呢？

2.一些相关文献

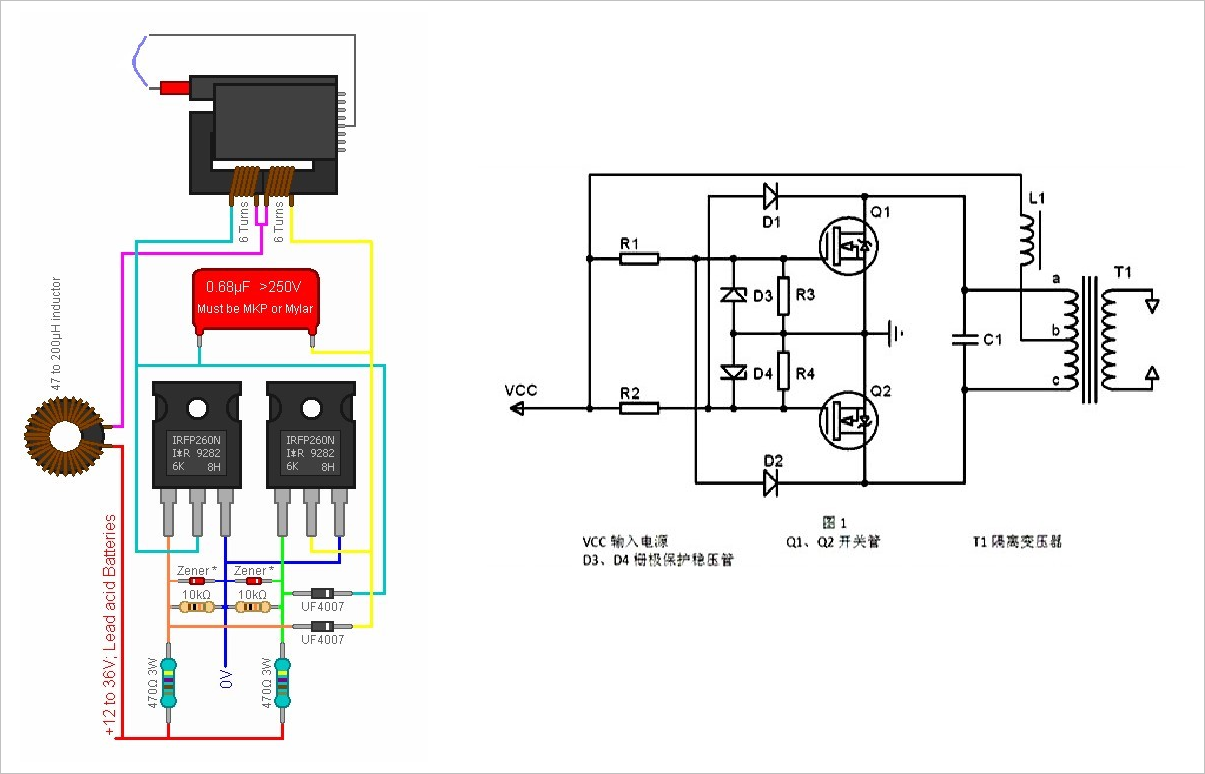

• ZVS零电压开关电路原理

^{▲ 典型的高压产生电路}

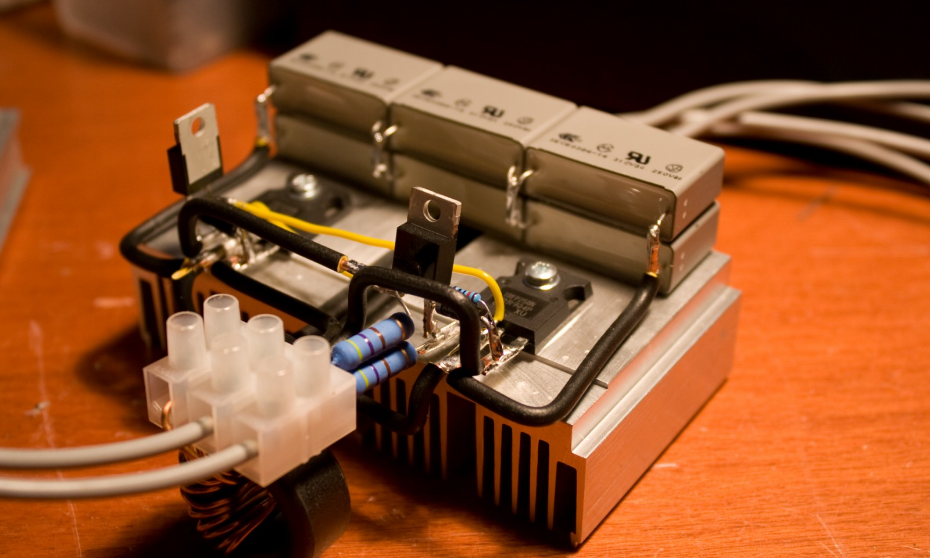

• 感应加热ZVS制作图解

^{▲ ZVS电路图}

• ZVS Driver
  ^{▲ 振荡电路的示意图}

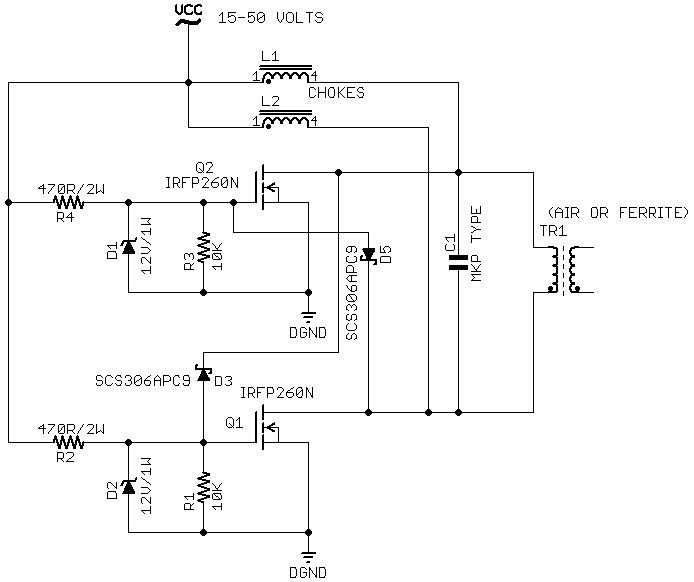

• ZVS Driver
  ^{▲ Basic ZVS Oscillator}

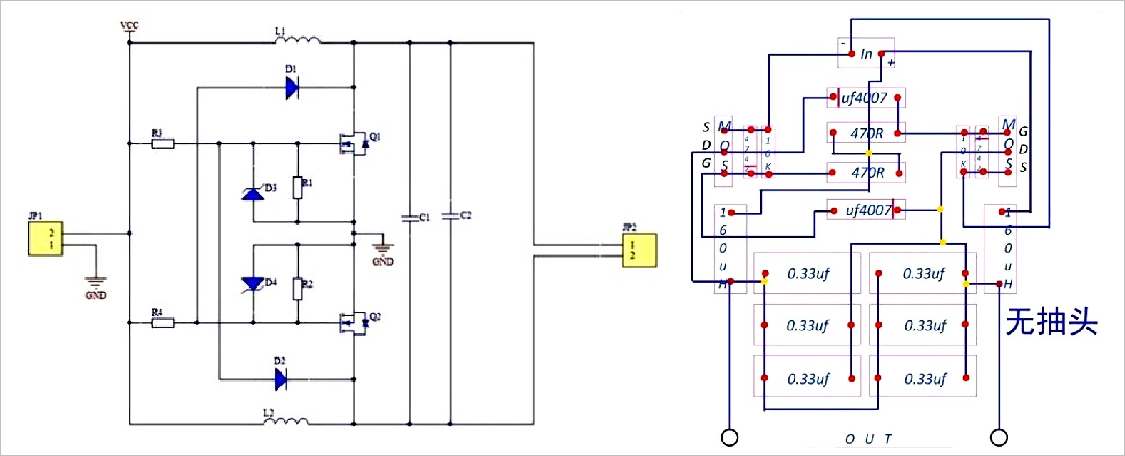

• Schematic 2. ZVS Driver with CT Primary

^{▲ 无抽头ZVS振荡器}

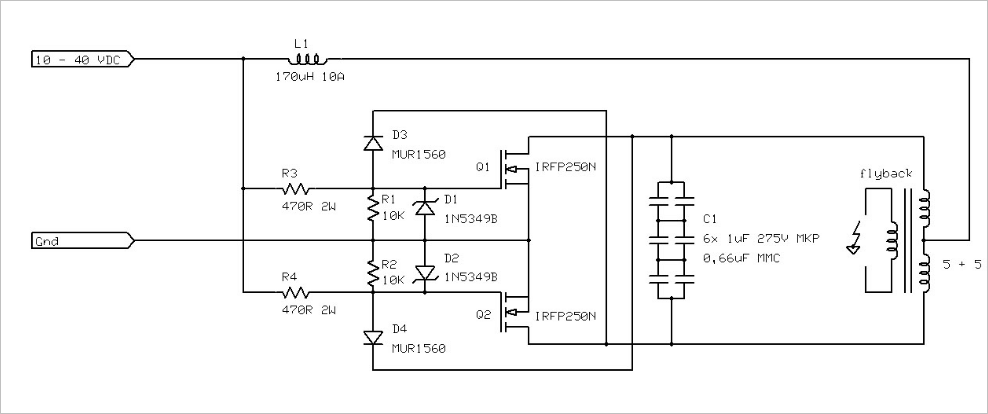

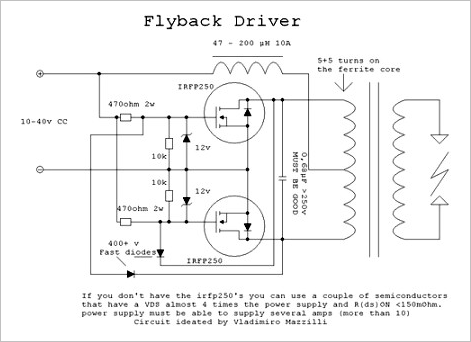

• Mazilli ZVS flyback driver

^{▲ 驱动电路图}
