什么电线适合在面包板上布线？

已于 2022-02-25 18:39:25 修改
阅读量6.4k 收藏 17
点赞数 6
分类专栏： 教学-交流-科普 科学-技术-探究 文章标签： 面包板 引线 杜邦线
于 2022-02-15 16:20:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhuoqingjoking97298/article/details/122945461
版权
本文详细探讨了面包板布线中单股导线、预裁导线和彩色杜邦线的优缺点。单股导线价格低廉但操作繁琐，易断裂；预裁导线长度多样，适合多次使用，但成本较高且易断；彩色杜邦线耐用且灵活，但长度有限制，价格较高。建议学生使用双公头杜邦线，专业测试则更适合单股导线。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

简 介： 对于面包板布线所使用的导线种类、颜色、长度以及耐用性进行讨论。也许没有一个十全十美的选择方案，需要根据情况而定。对于学生来讲，由于电路内容需要经常更换，所以使用双公头的杜邦线比较适合完成实验。对于专业测试电路，则利用单股导线完成电路搭建则显得更加的专业。

关键词： 面包板，引线，杜邦线
前 言
目 录
Contents
单股导线
2.1 优点
2.2 缺点
预裁导线
3.1 优点
3.2 缺点
彩色杜邦线
4.1 优点
4.2 缺点
避免使用
总 结



§00 前  言

作为电子线路实验的平台面包板以其简易、灵活被广泛使用了很长时间了。作为构成电路的骨架，面包板上的引线有一定的要求。一些电线非常适合用于面包板上的连接线，但还有一些不适合。 在博文 The Best Wire for Breadboarding 中给出了一些对于电子初学者关于面包板引线的一些建议。

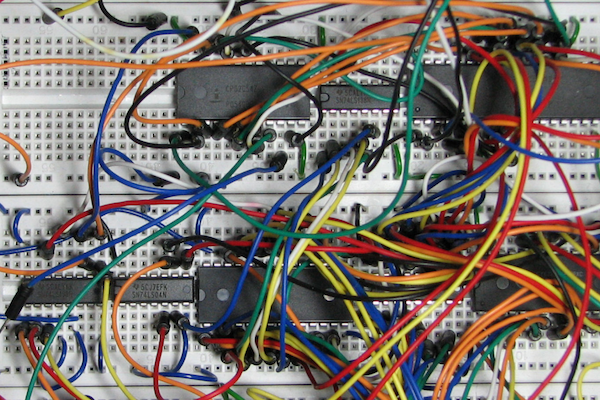

  在面包板上将电路连通，结果我们都看到了，就是那面包板上的乱糟糟七连八通的连接。关于面包板上如何更好地布线有很多的技巧和方法，不过我们今天只谈谈其中最简单的一个因素，那就是：你是否选择了合适的电线？



§01 单股导线

  也许最常见到面包板上的引线使用的是单股导线。它们通常分为多种颜色，以线捆或者卷轴方式出售，具有不同的长度。推荐用在面包板上的线径规格为 0.64mm，（22awg）。

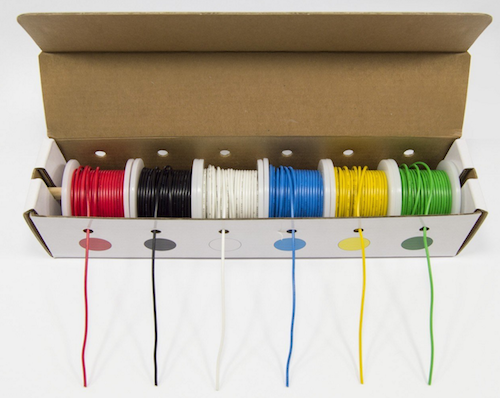

▲ 图1.1 用于面包板上布线的不同颜色的单股导线

▲ 图1.1 用于面包板上布线的不同颜色的单股导线

1.1 优点

  • 价格低廉 - 一捆25英尺长的单股导线通常只有几美元；
  • 颜色多样 - 既然有多种颜色导线可用，就不必为电源线不采用特定颜色找借口。使用不同颜色来区分不同性质线路可以让面包板上电路更加明了；
  • 长度适宜 - 这种成捆的导线在使用的时候可以根据要求裁剪成合适的长度进行布线；

1.2 缺点

  • 操作麻烦 - 由于单股导线很长，所以在使用的时候需要进行裁剪和剥皮，因此在面包板上搭建电路时会消耗一定的时间；
  • 容易断裂 - 单股导线在多次折叠之后容易断裂，特别是金属线在面包板上插孔内断裂时更加悲催，取出留在面包板孔内金属线费老鼻子劲了。



§02 预裁导线

  一些面包板在销售的时候会搭配一些预先裁剪和折弯的导线，有的时候线头还镀锡以降低接触电阻。这些预裁导线有不同的长度和颜色，通常也会根据长度分成不同的颜色。这些混装预裁剪导线来自于不同的销售商，但规格和种类基本上打差不多。

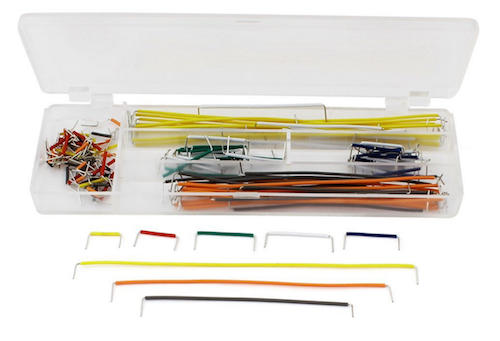

▲ 图2.1 塑料盒内的预裁剪导线

▲ 图2.1 塑料盒内的预裁剪导线

2.1 优点

  • 长度多样 - 通常会具有8 ~ 9 种不同长度预裁剪导线；
  • 线头镀锡 - 在引线端通常会镀上锡，这样比没有镀锡的引线耐用；
  • 收纳盒 - 这些导线通话都会配有合适的收纳盒，方便进行存储和反复使用；
  • 适合裁剪 - 这些导线线径大都为 22/23 awg，适合用于面包板上插拔，也可以被裁剪成合适的长度应用。

2.2 缺点

  • 颜色编码 - 既然预裁剪的导线的颜色通常用于表示不同的长度，这样就不太适合表示面包板上引线的性质；
  • 费用 - 这类预裁剪导线通常比成捆的单股导线的价格高；
  • 脆弱 - 同样具有单股导线容易折断的毛病，毕竟它也是单股导线；



§03 彩色杜邦线

  彩色杜邦线用于面包板布线非常受欢迎，它的两头都具有特殊的线头适合徒手拿捏在面包板上插拔。它远比其他种类导线耐用。

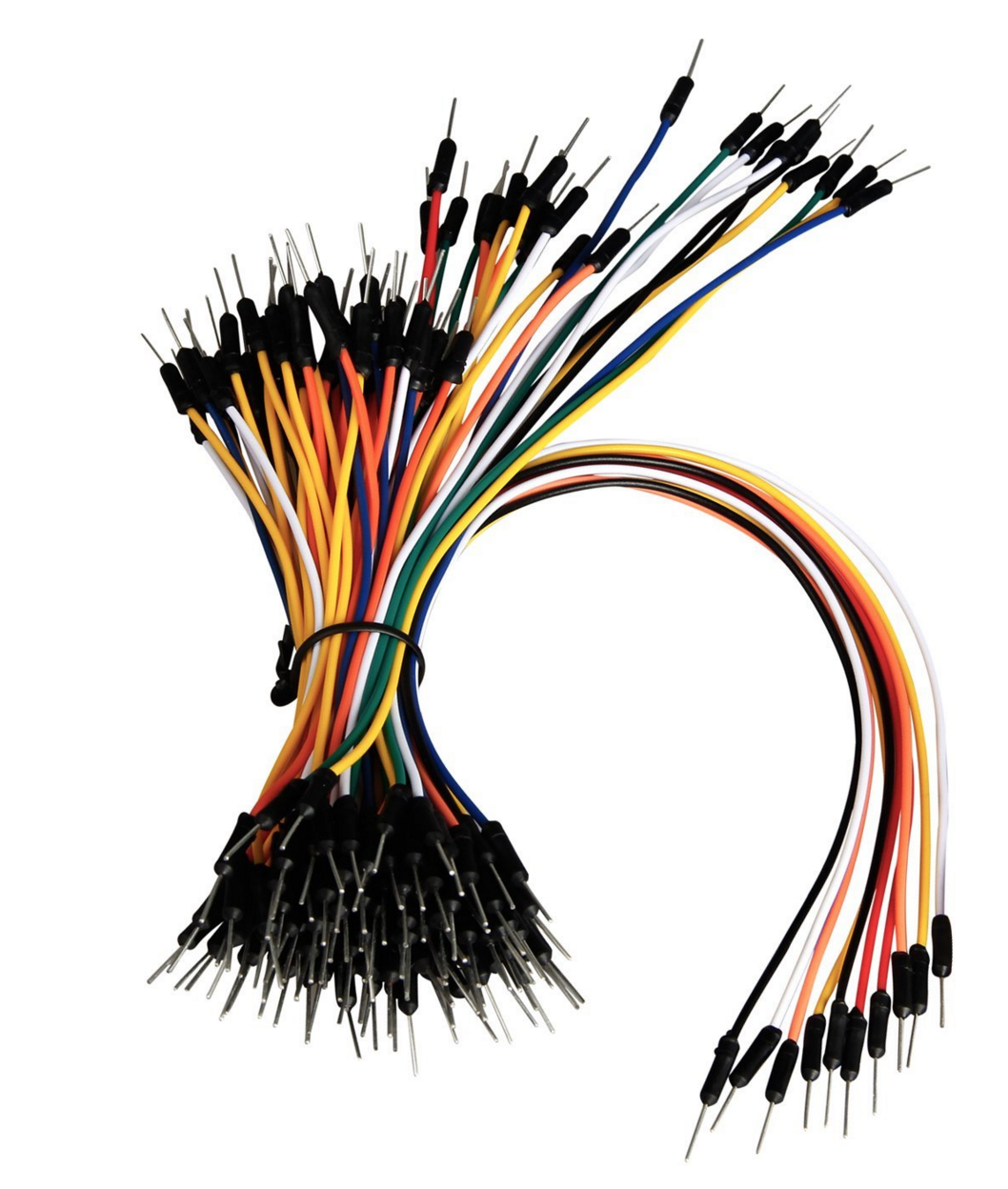

▲ 图3.1 针头彩色杜邦线

▲ 图3.1 针头彩色杜邦线

注意：杜邦线按照接头的形式分为：双公头引线、双母头引线、一公一母引线。在面包边上使用双公头引线。

3.1 优点

  • 耐用 - 比起单股导线，杜邦线的线头不容易在面包板孔洞里折断；
  • 灵活 - 杜邦线内部往往是多股金属线，比起单股导线来它更加的柔软。因此作为电缆来讲，它更加的灵活与耐用；
  • 色彩 - 杜邦线通常具有多种颜色，因此可以表示电路中不同的引线；

3.2 缺点

  • 长度 - 通常情况下杜邦线的长度种类少，只有一两种，所以在面包板上布线的时候通常会飞起，造成布线显得凌乱；
  • 费用 - 这在所有引线中杜邦线的价格算是比较贵，为了省钱也许你可能不会准备过多的飞线；



§04 避免使用

  在面包板上需要避免使用以下导线。

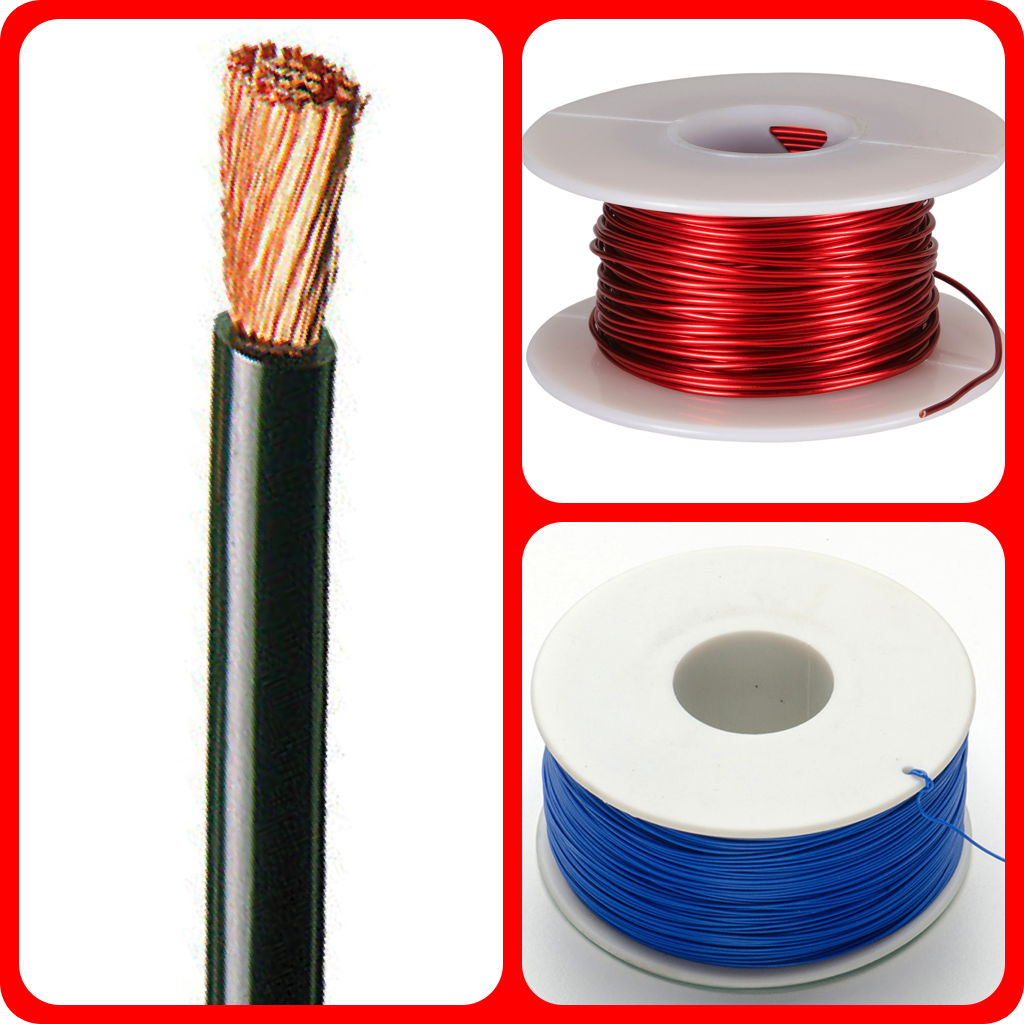

▲ 图4.1 面包板上避免使用的导线

▲ 图4.1 面包板上避免使用的导线

  • 多股金属线：这类金属线是由很多股细线组成。作为导线来讲这具有好处：导线柔和，耐弯折，交流信号阻抗小；但线头不容易在面包板上插拔。掉落的细线也容易存留在面包板空洞里，或者造成电路短路等；
  • 漆包线：这类用于只在电感、电磁铁的导线不太容易去除外部绝缘漆，使用起来不方便；
  • 细线 ： 最好使用 22awg 规格单股导线，过细的导线不容易剥皮；容易断裂。容易从面包板上脱落。



※ 总  结 ※

  对于面包板布线所使用的导线种类、颜色、长度以及耐用性进行讨论。也许没有一个十全十美的选择方案，需要根据情况而定。对于学生来讲，由于电路内容需要经常更换，所以使用双公头的杜邦线比较适合完成实验。对于专业测试电路，则利用单股导线完成电路搭建则显得更加的专业。
