LM7805的另类的使用方法：构成一个正弦振荡器

简 介： LM7805 原本是一个串联式稳压电源，但它实际上可以看成一个射极跟随器，它的输出与输入之间具有较大的电流增益。利用这个特点可以使用 LC 电路基于它形成Colpits振荡器。

关键词： LM7805，Colpits，电容



01 7805振荡器

---

  7805是三端稳压集成电路。电子产品中，常见的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子像是普通的三极管，TO-220的标准封装，也有9013样子的TO-92封装。

  LM7805原本是一个串联式稳压集成芯片，它的输出与GND之间保持一个稳定的5V的电压。 实际上是输出与GND形成一个跟随器。 利用这一个，可以在其输出的基础上增加LC构成一个正弦振荡电路。下面通过实验来验证一下这个想法。

一、电路原理

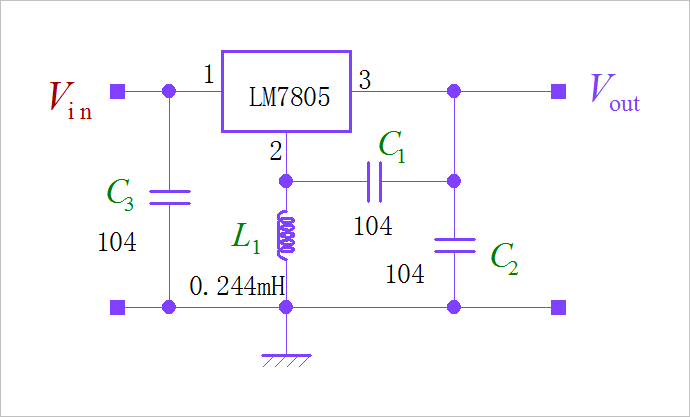

▲ 图1.1.1 实验电路原理图

二、实验电路

  在面包板上搭建上述测试电路。

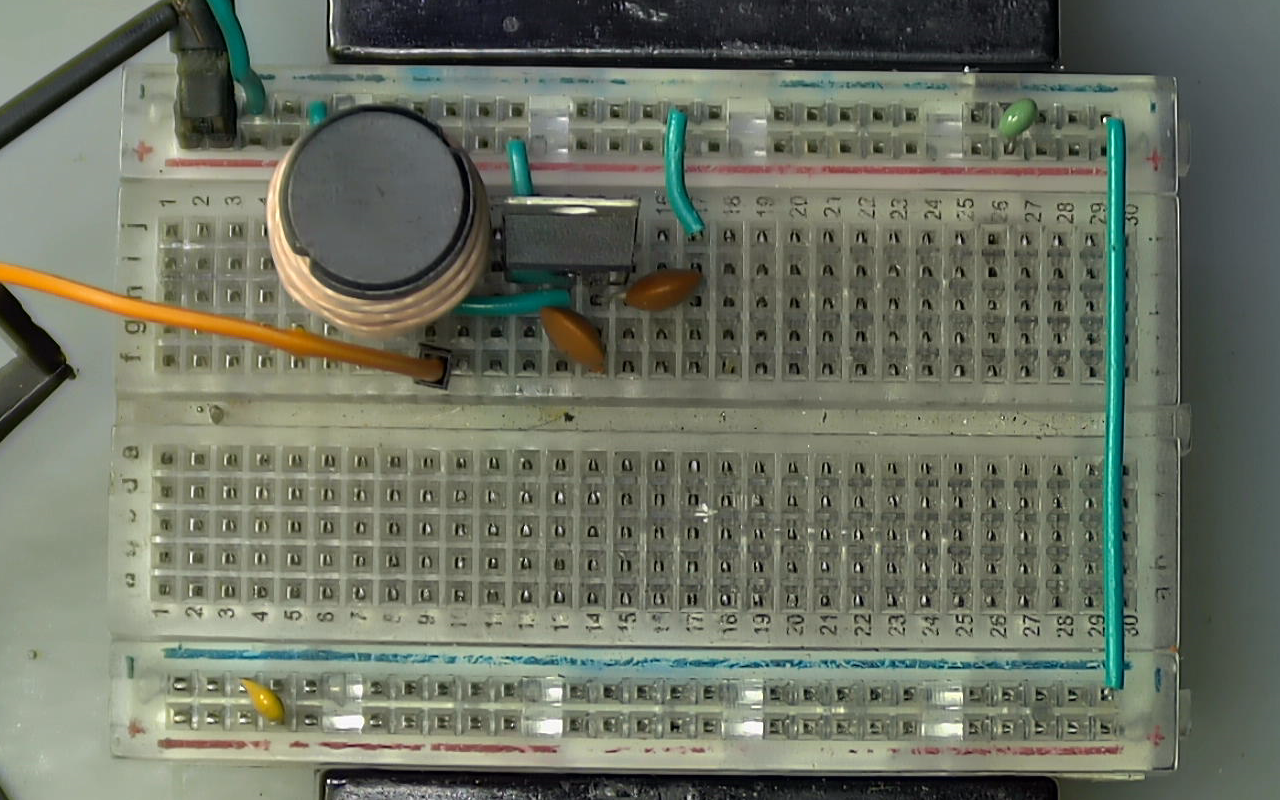

▲ 图1.2.1 实验电路

三、实验结果

  在输入电压超过 8V 之后，输出便开始震荡。如下是在输入为 11V 之后，输出测量的振荡信号。

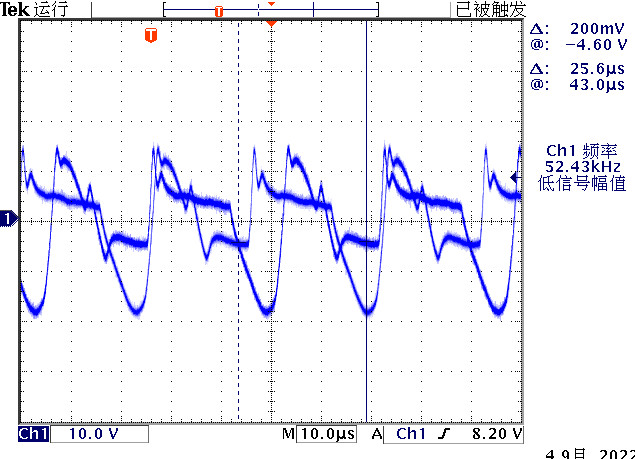

▲ 图1.3.1 Vout的输出波形

  电路振荡后， LM7805 开始严重发热。后来当输入电压过高时， 7805 便烧坏了。

四、电容振荡器

  上述基于 7805 的振荡器，它的基本原理与 Colpits 振荡器的原理基本上相同。

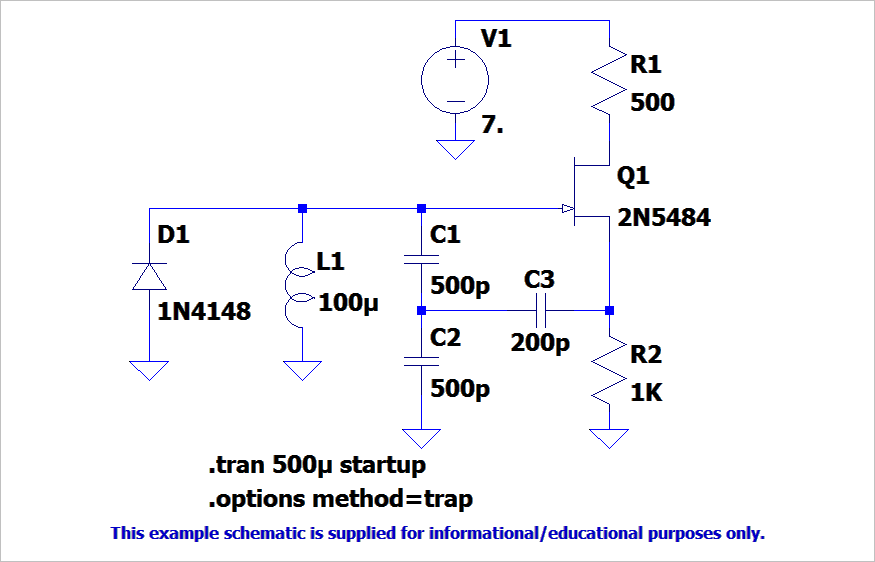

▲ 图1.4.1 Colpits 电容振荡器

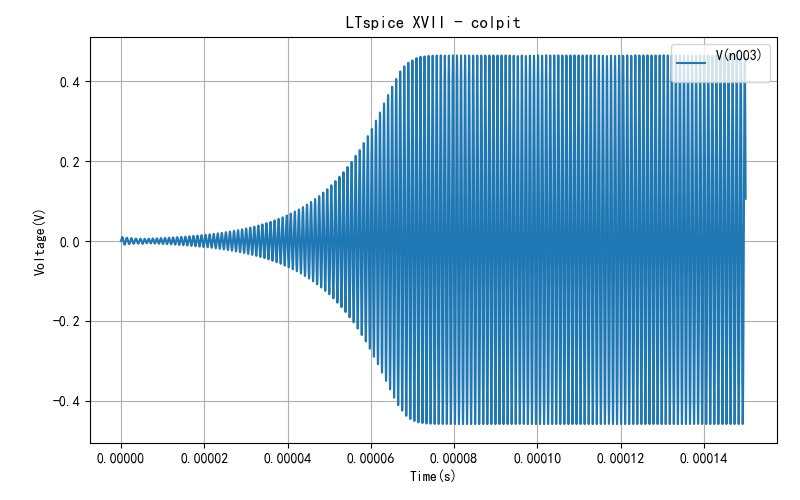

▲ 图1.4.2 Colpits振荡器启动后的波形



※ 总 结 ※

---

  LM7805 原本是一个串联式稳压电源，但它实际上可以看成一个射极跟随器，它的输出与输入之间具有较大的电流增益。利用这个特点可以使用 LC 电路基于它形成电容Colpits振荡器。

---
