静电放大器设计：三款静电放大器的基本特征

简 介： 本文对于三款运放的基本资料进行汇聚，准备为 ph 传感器放大做准备。 后面给出了测量运放的两种方式，具体的实验在之后给出。

关键词： 运放，ph计，偏置电流



01 静电放大器

---

一、三款放大器

  这里有三款静电放大器，是由 BC 购买发送过来的。

1、COS2272

  COS2272SR 是由 COSINE 公司提供的 5MHz 16V R-R 低功耗运放。

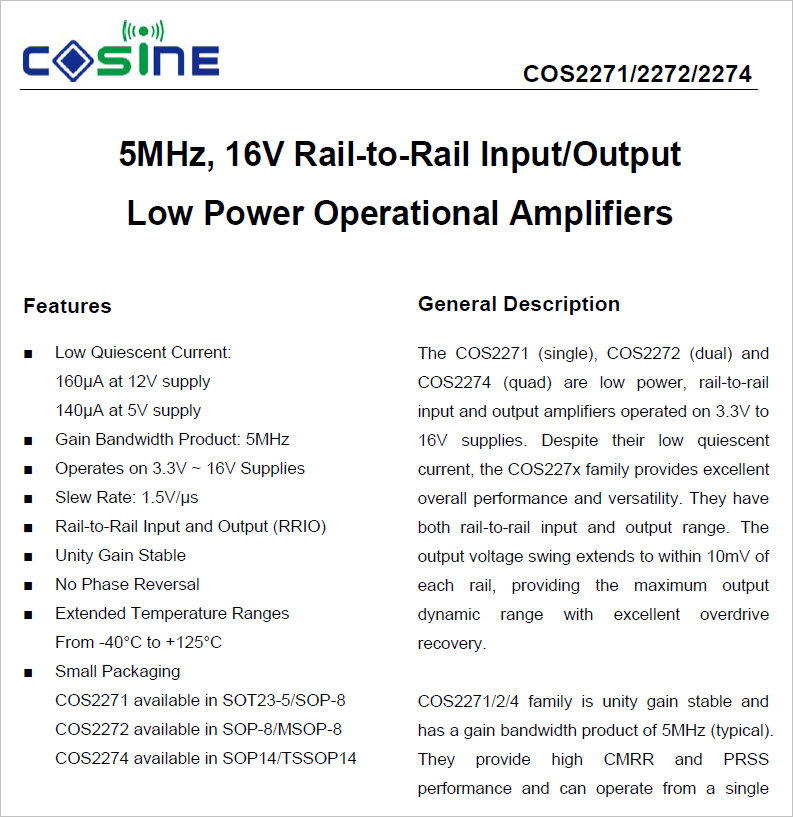

▲ 图1.1.1 COS2272 基本特性

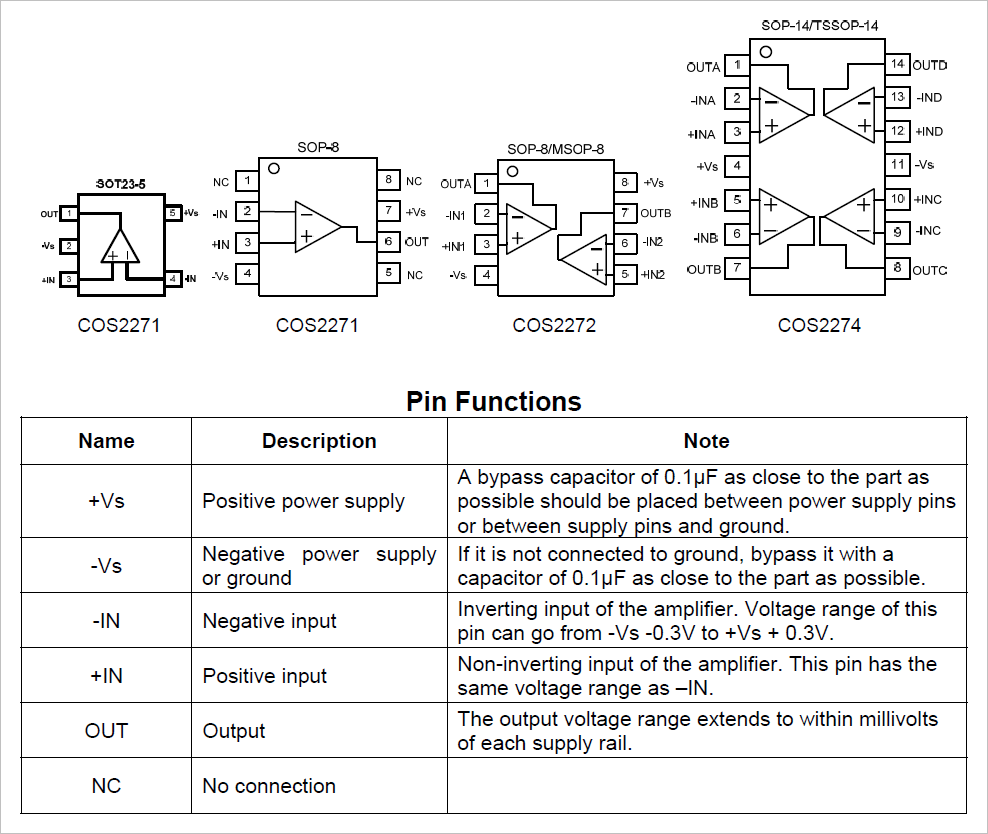

▲ 图1.1.2 COS2272 基本封装形式

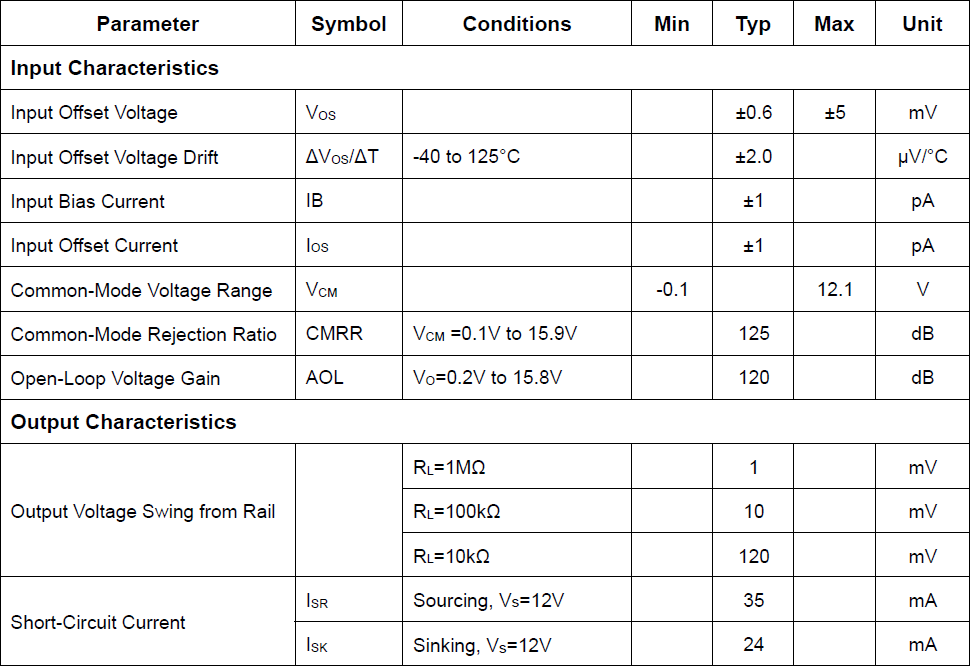

▲ 图1.1.3 COS2272 基本电气性能

2、LMC6482

  LMC6482AIMX/NOPB是一款具有轨到轨输入和输出的双路CMOS运算放大器。LMC6482器件提供可扩展至两个电源轨的共模范围。由于具有高CMRR，这种轨至轨性能与出色的精度相结合，使其在轨至轨输入放大器中独树一帜。该器件非常适合需要大输入信号范围的系统，例如数据采集。LMC6482也是使用有限共模范围放大器（例如TLC272和TLC277）的电路的绝佳升级。LMC6482的轨到轨输出摆幅在低压和单电源系统中确保了最大动态信号范围。对于低至600R的器件负载，可确保轨到轨输出摆幅。

• 中文描述： 运算放大器，2个放大器，1.5 MHz，1.3 V/?s，3V至15.5V，SOIC，8引脚

• 英文描述： Ultra-low Bias Current，Precision CMOS Rail-to-Rail Input and Output Dual Operational Amplifier

• 电源良好输出

• 轨到轨输入共模电压范围（确保在整个温度范围内）

• 轨到轨输出摆幅（电源轨20mV以内，100kR负载）

• 82dB出色的CMRR和PSRR

• 20fA超低输入电流

• 130dB高压增益(RL=500kR)

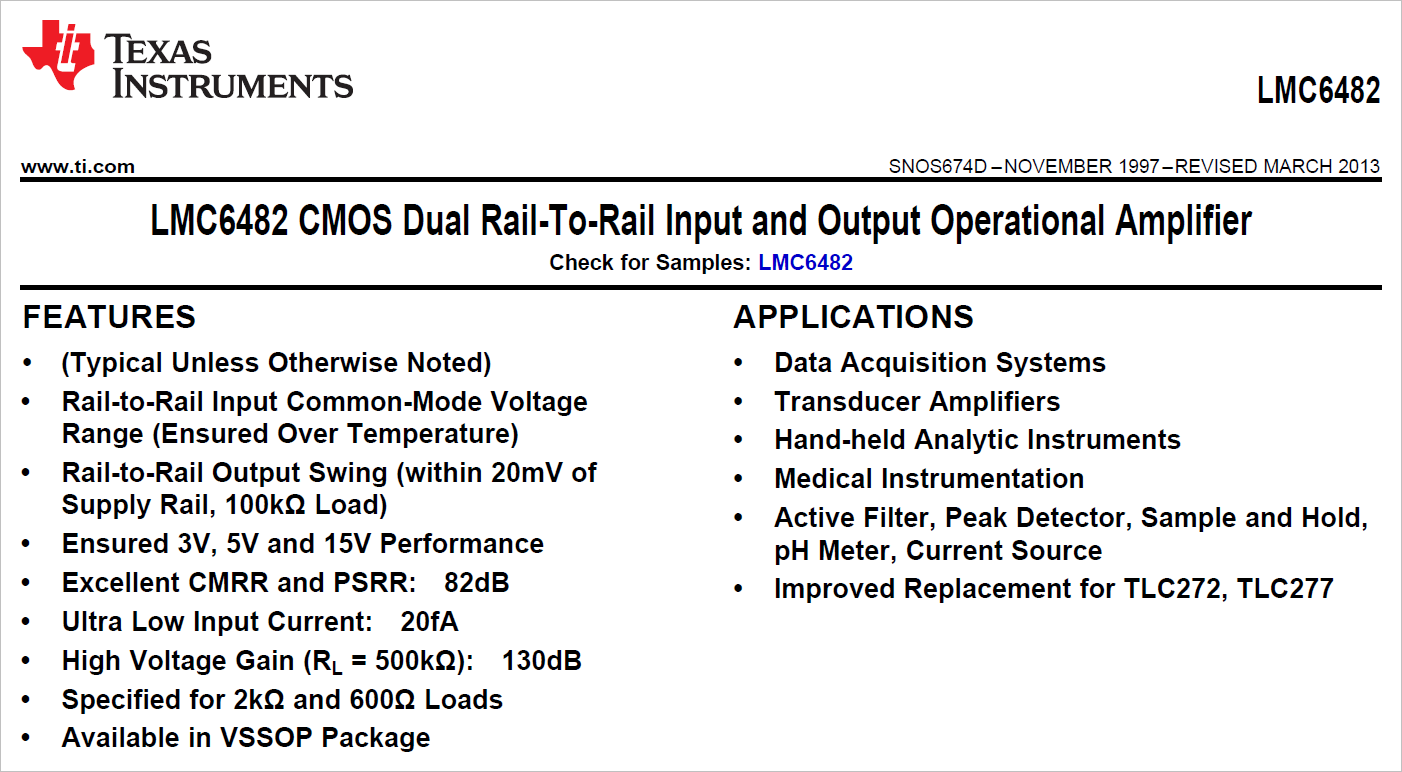

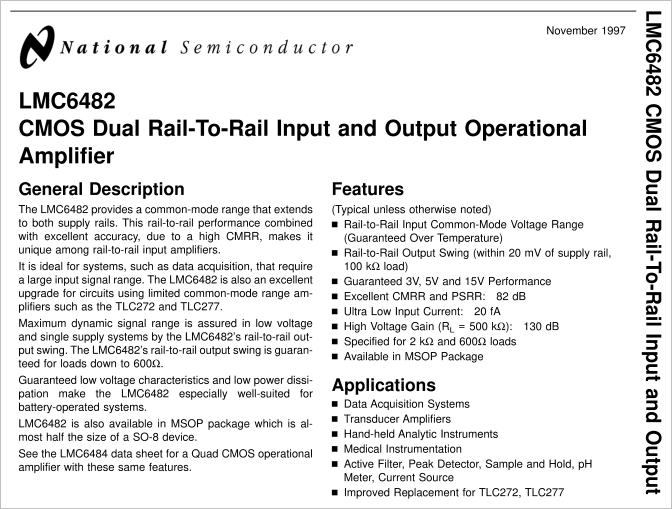

▲ 图1.1.4 LMC6482运放基本特点

3、HT6482

  这是一款输入电流低至 20 fA 的运放。

▲ 图1.1.5 HT6482 电气特性

二、PH计运放

1、基本原理

  关于 ph 传感器，在 pH Measurement 给出了基本描述。

  ph 读数反映了溶液中每升溶液中 氢离子摩尔数量的对数。

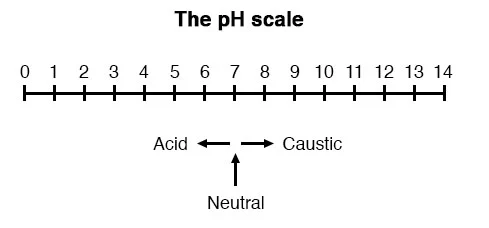

▲ 图1.2.1 PH刻度示意图

  从测量角度来看，ph 传感器对外相当于内阻为 400MΩ 的直流电源。 电压的范围是 59.16mV/ph 。

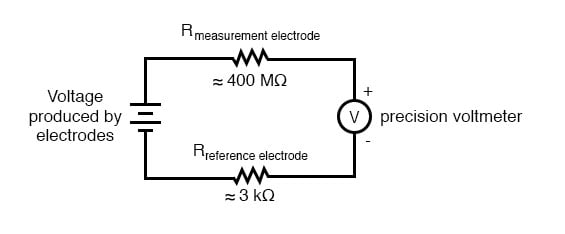

▲ 图1.2.2 信号源的等效电路

2、参考电路

  在 AN-1852 Designing With pH Electrodes 给出了基于 LMP7721 的PH 电机放大电路设计。

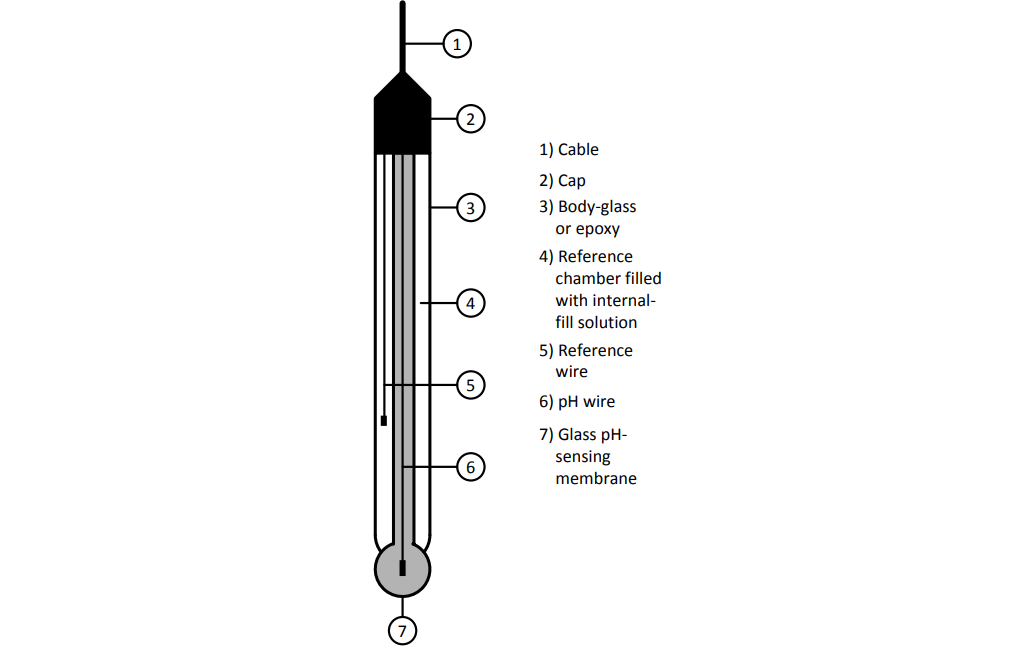

▲ 图1.2.3 ph 电极的基本结构

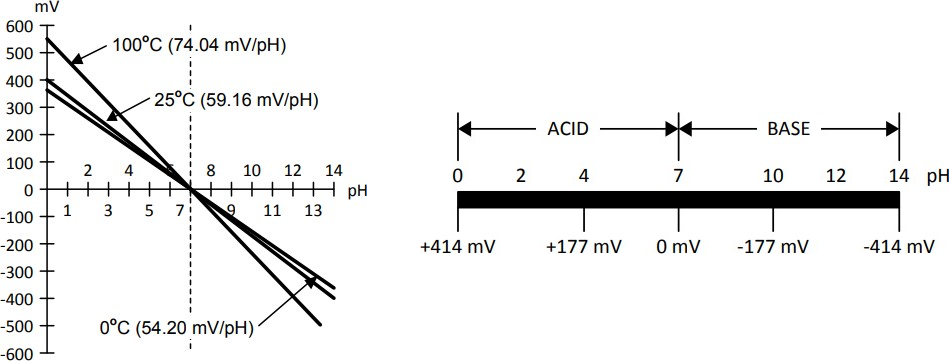

▲ 图1.2.4 PH电机输出信号

  关于电极的内阻，这里给出了从 10M欧姆 到 1000M欧姆的范围：

The source impedance of a pH electrode is very high because the thin glass bulb has a large resistance that is typically in the range of 10 MΩ to 1000 MΩ. This means that the electrode can only be monitored by a high-impedance measuring device.

  下面是网络上提供的对于 PH 传感器进行放大的 运放，可以看到输入达到 20pA 级别应该可以满足要求。

▲ 图1.1.6 LMP7721 运放特性

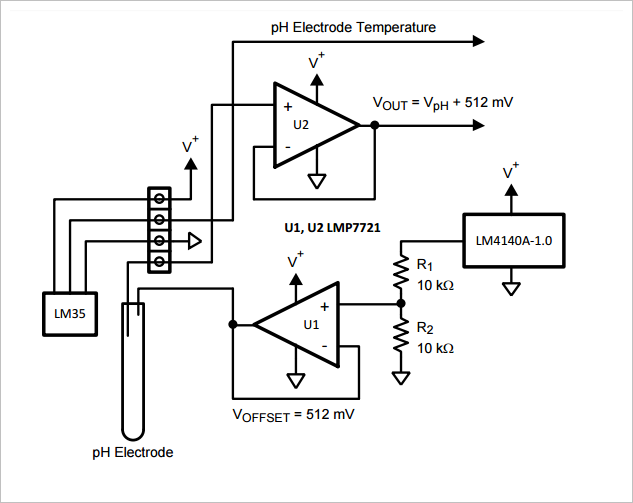

▲ 图1.1.7 PH计放大电路示意图

三、测量运放偏置电流

  在 Op Amp Input Bias Current 给出了运放偏置电流测量方法。

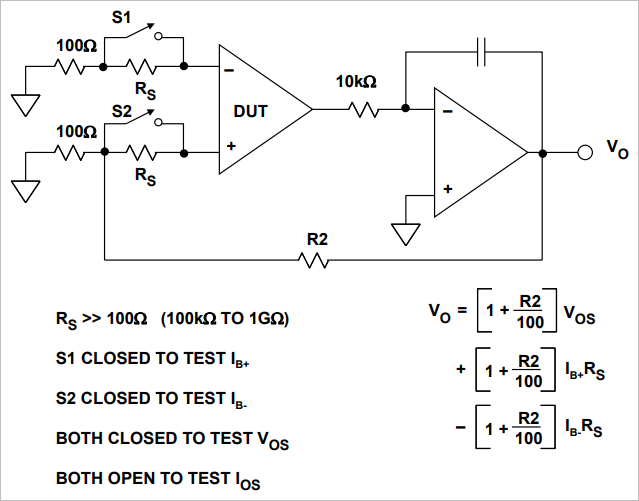

▲ 图1.3.1 测试偏置电流的电路

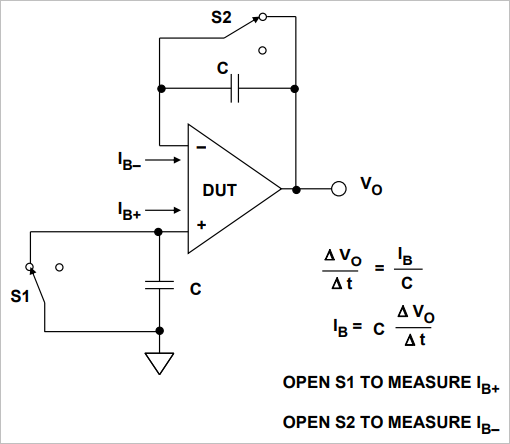

▲ 图1.3.2 积分方法测试偏置电流

• C 需要使用 Teflon 或者 Polypropylen(聚丙烯) 电容进行测量。



※ 总  结 ※

---

  本文对于三款运放的基本资料进行汇聚，准备为 ph 传感器放大做准备。 后面给出了测量运放的两种方式，具体的实验在之后给出。

---
