洞洞板上的TQFP芯片的焊接模式

洞洞板上焊接表贴电路



01 洞洞万用板

---

一、前言

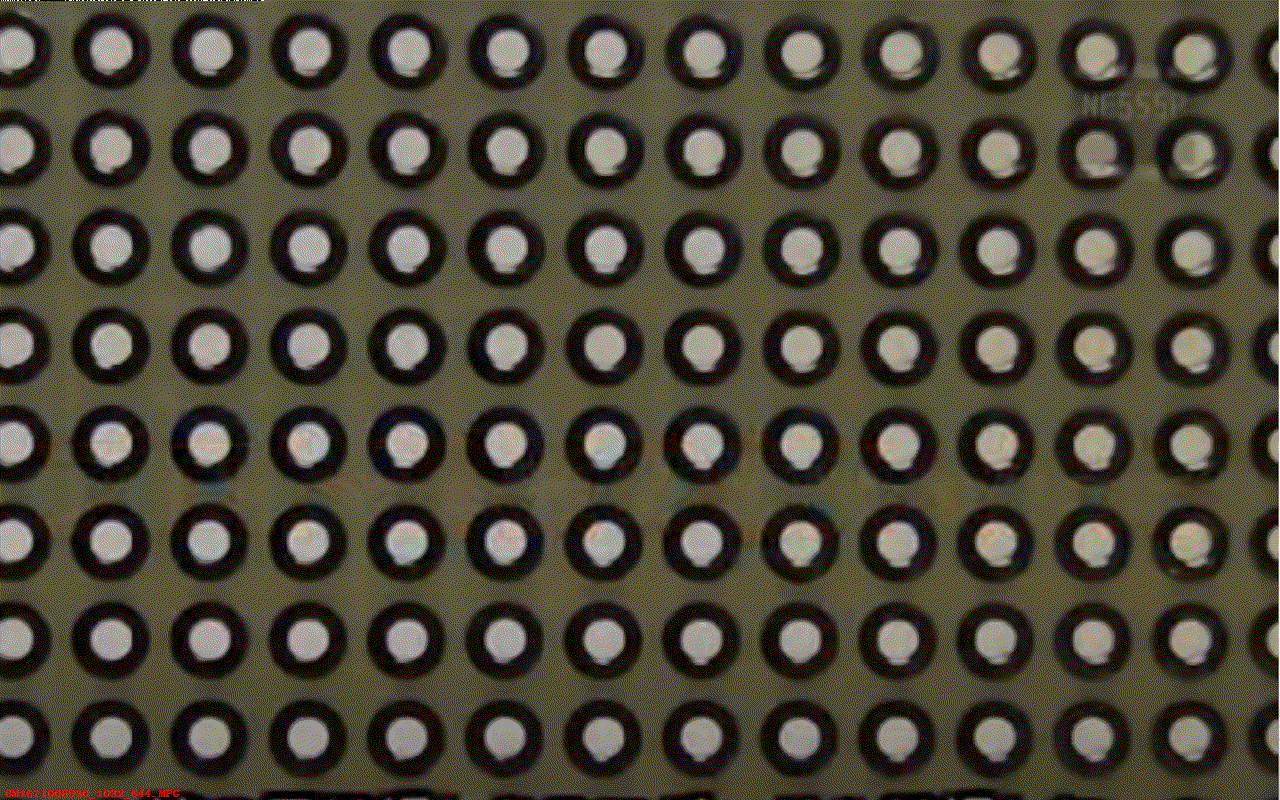

  这种洞洞万用PCB板，主要是和焊接管脚间距为100mil，即2.54毫米的器件的。 面对现在越来越多的这种表贴器件，那该怎么办呢？ 今天看了这个短片证明我的格局还是小了。 短片给出了利用标准洞洞板焊接表贴电路的制作过程。

二、工具准备

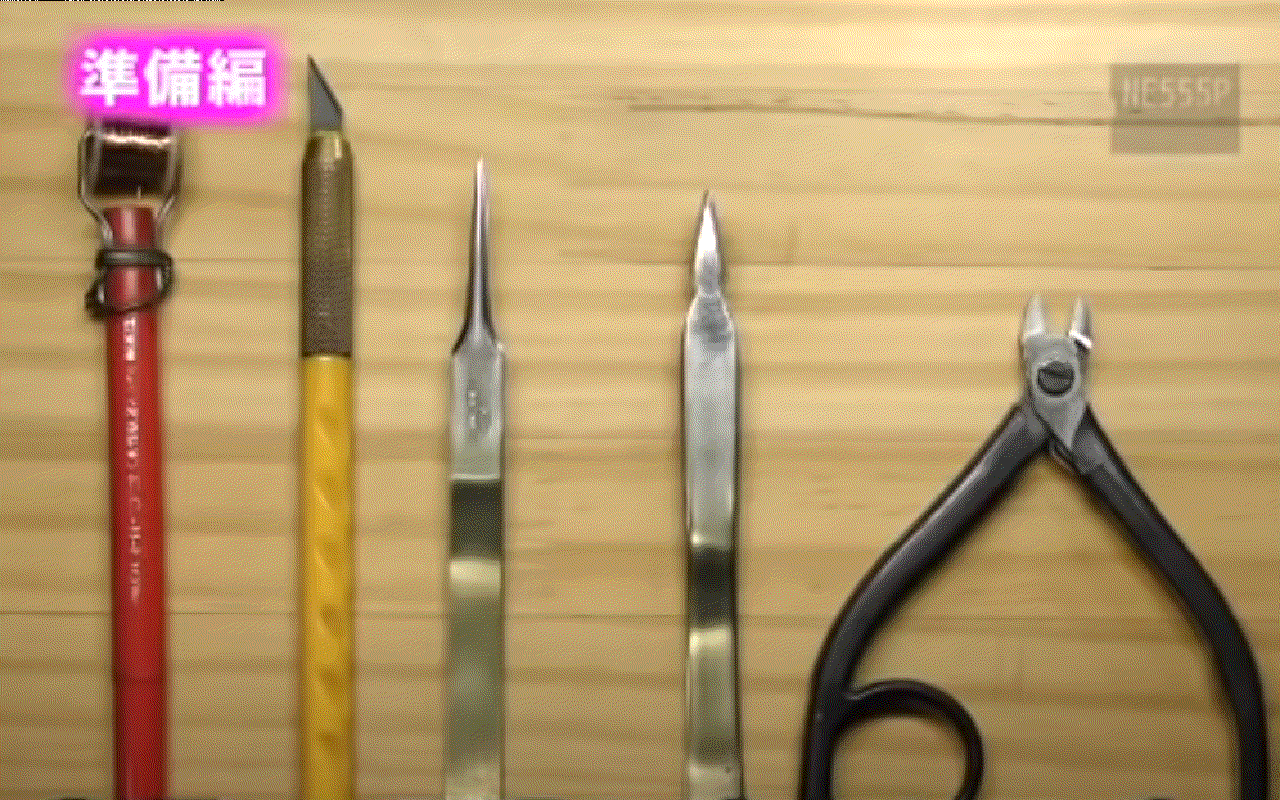

  这是焊接电路板所需要的工具和材料。 首先是直径为0.2mm的漆包线，这是链接电路元器件的金属导线。 第二个是斜口钳，由其完成金属导线的切割。 第三个是斜口刻刀，或者是美工刀，由它完成具有导线的切割。 第四个是尖头镊子，进行局部器件和导线的调整。 第五个是强力镊子，完成粗的导线折弯，或者固定较大的器件。 焊接所使用的的恒温烙铁， 并不是越细越好，反而是需要粗的烙铁焊头。 下面就以这种管脚间距为0.5mm的TQFP封装的集成电路为例进行演示。

三、焊接TQFP芯片

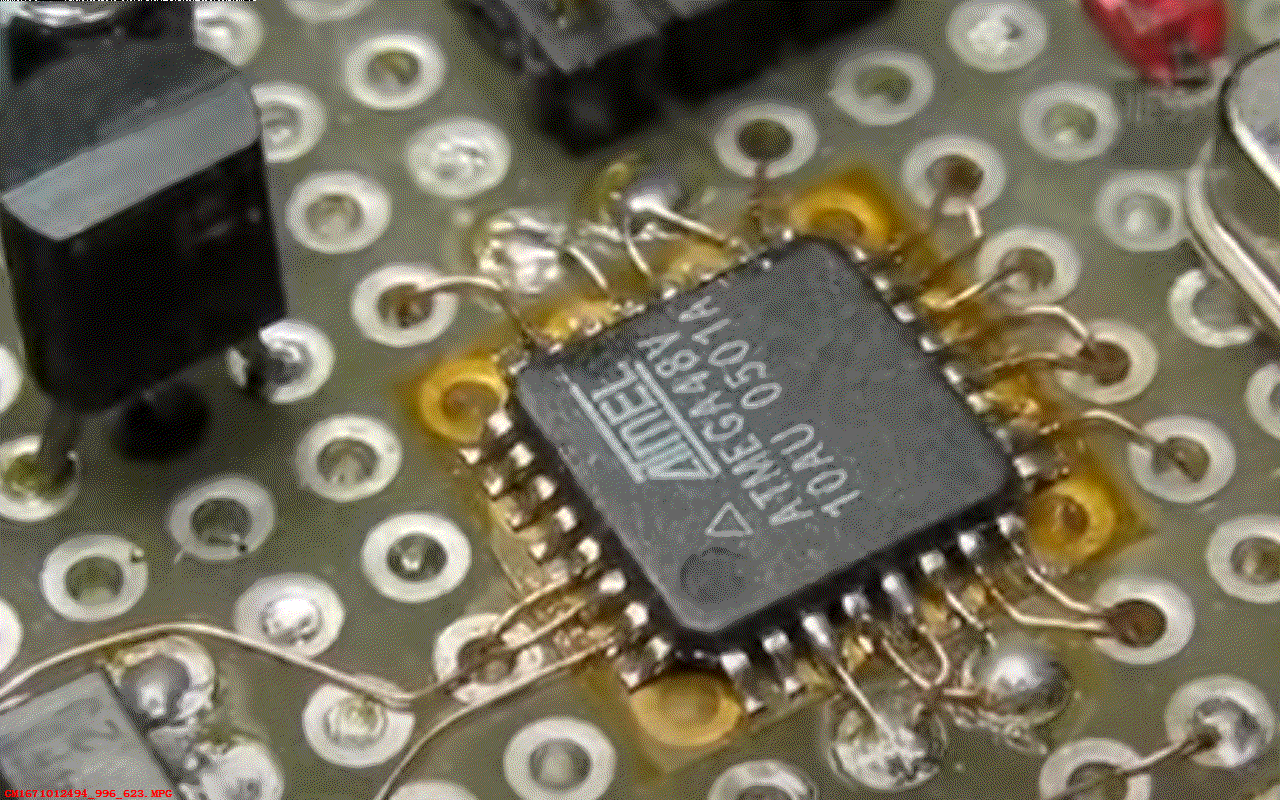

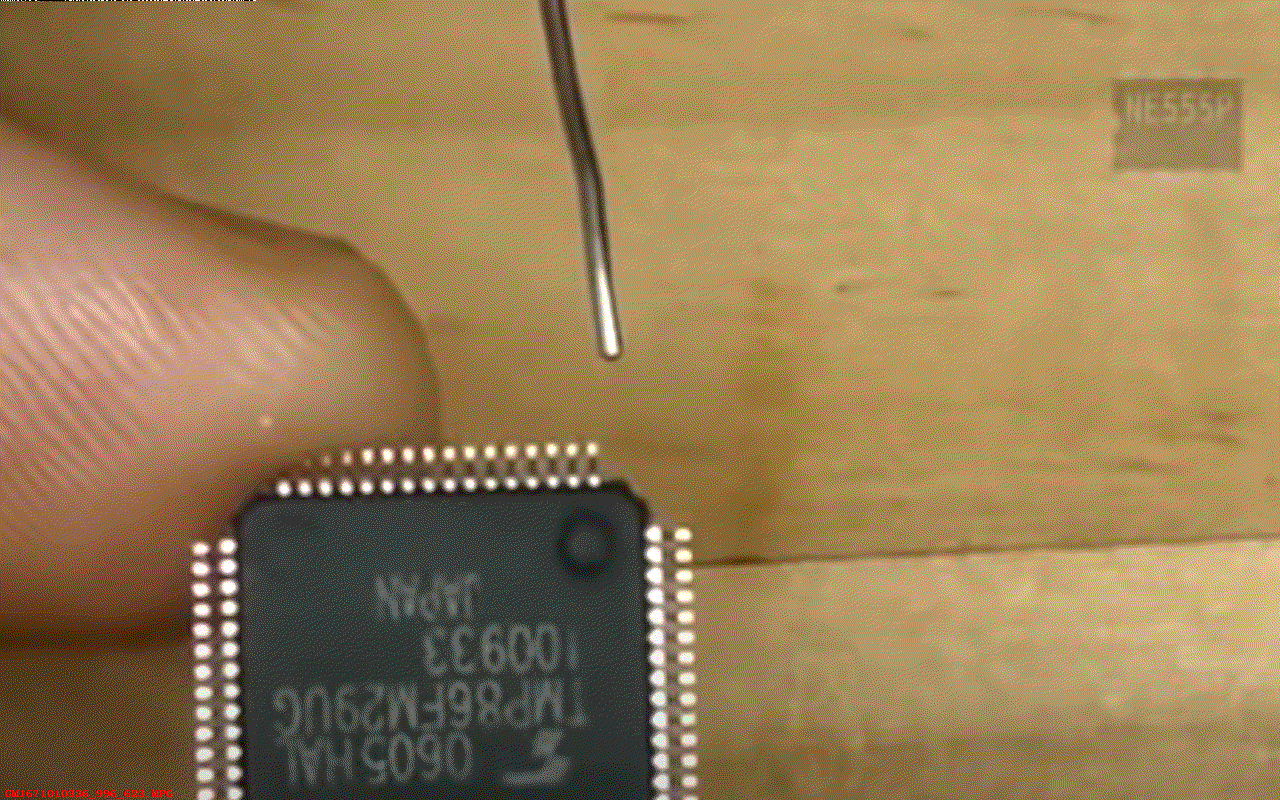

  焊接之前第一步先对集成芯片的管脚上锡， 说实在的，在看完这个短片之前我一直有一个疑问，那就是这么密集的芯片管脚应该如何适应2.54mm的洞洞板呢？ 没想到，敌人搞偷袭。居然使用绝缘胶布将芯片粘在洞洞板上。 这种绝缘胶布耐热，粘性好。 在芯片后面滴上两块胶水，然后将芯片固定在洞洞板上。 下面将漆包线先焊接在洞洞板上，然后使用斜口钳在适当的位置进行绞断。 然后利用烙铁给漆包线另外一头上锡， 在细镊子的帮助下焊接在集成电路的正确管脚上。 这个过程我们再看一遍。

四、焊接表贴接插件

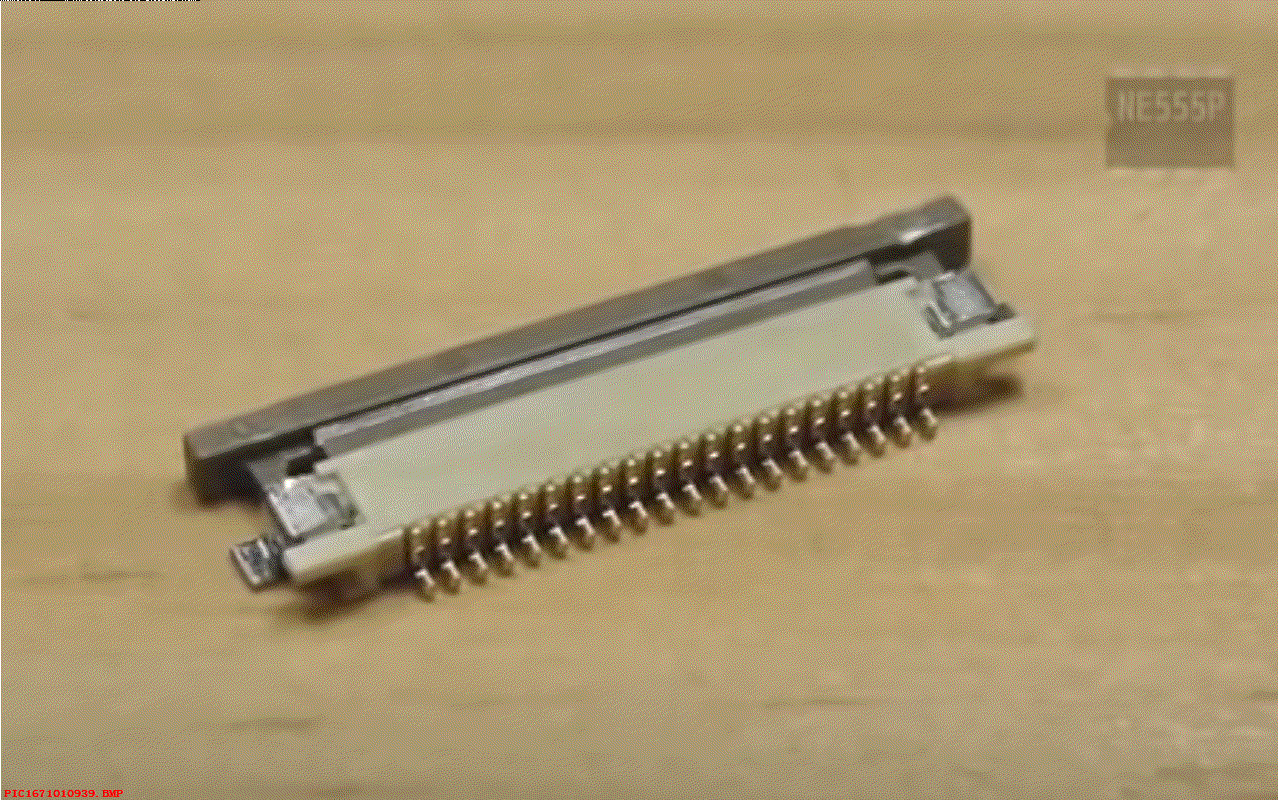

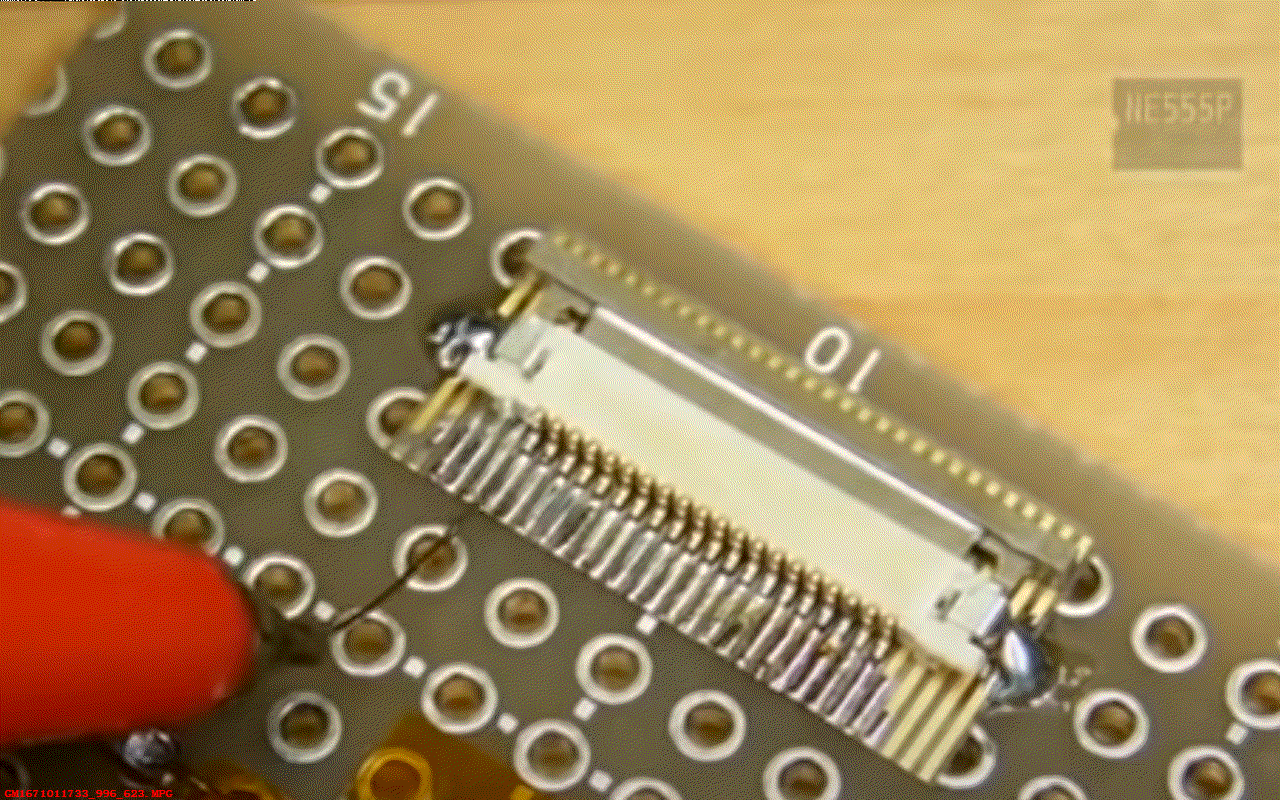

  上面的方法不仅对TQFP封装的集成电路管用，也可以焊接这种标贴接插件座。 同样在焊接之前先进行上锡， 先将其焊接在这样的转接板上。 焊接插针与转接板的方法与一般表贴器件焊接方法相同。 焊接之后便可以将整个接插头固定在洞洞板的两个焊孔上面了。

  接下来便可以焊接接插件往外的引线了。请注意，首先将漆包线焊接在转接板的引脚上，因为这个引脚是固定的，然后在焊接TQFP焊盘，因为TQFP芯片的引脚是悬空的。这一点请注意。 在此过程中利用尖嘴镊子与圆头烙铁配合，便可以完成焊接。在放大镜下检查，防止其中出现锡桥打焊。

五、举一反三

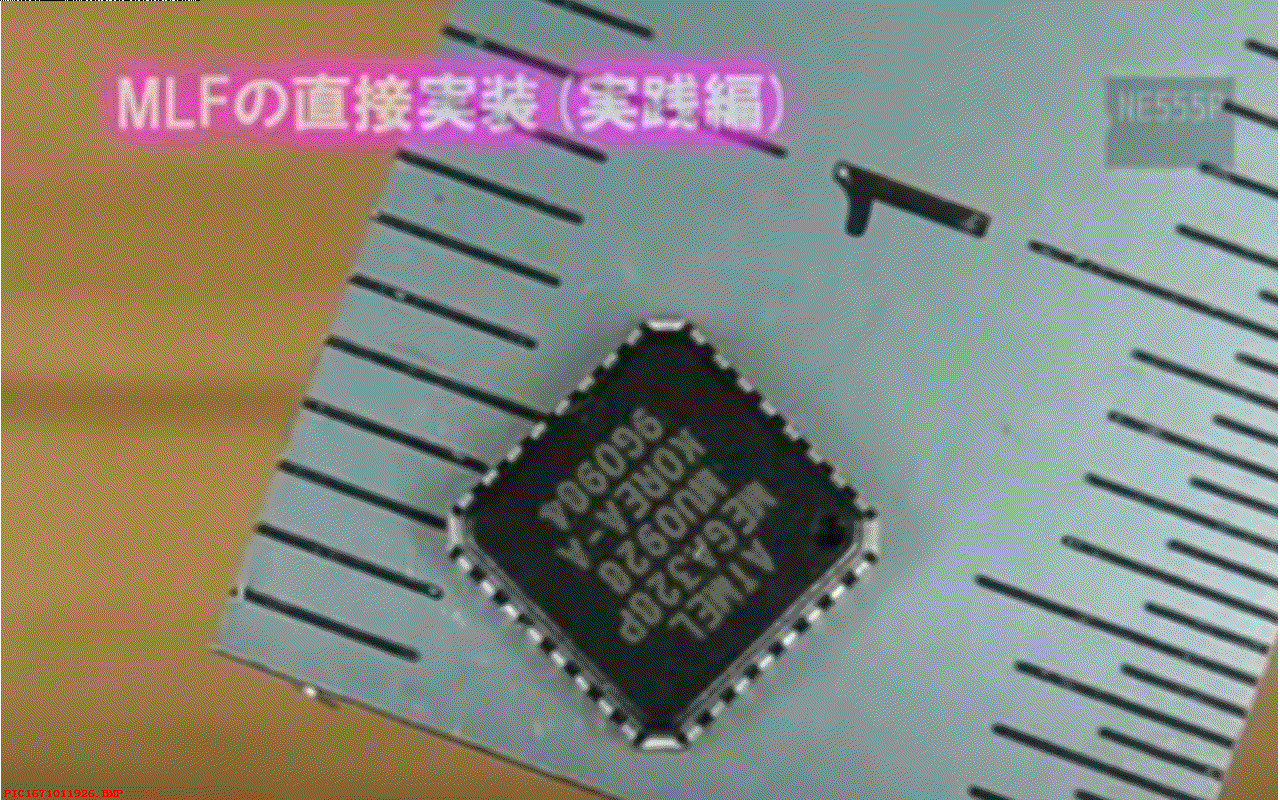

  俗话说，举一反三、熟能生巧。这种方式对于这种MLF封装器件也适用。 这种器件管教更加密集。 首先对管脚进行上锡。 下面焊接引线的过程几乎是一样的。 只是请注意，此时由于管教密集，所以烙铁头可能会触碰临近焊接好的引线，所以需要关注到这一点。 似乎此时使用更细的烙铁头会好一些。 这种电路的构建需要对电路原理图烂熟于心才行。利用美工刀可以非常精细的切割导线。 利用一根导线可以完成两段电路引线的焊接。



※ 总  结 ※

---

  本文介绍了在洞洞板上焊接表贴电路的方法， 令人意想不到的是，这位Up主使用了双面绝缘纸将芯片粘贴在洞洞板上， 这可谓世上无难事只怕有心人。

---
