测试低温焊锡膏



01 低温焊锡膏

---

一、低温焊锡膏

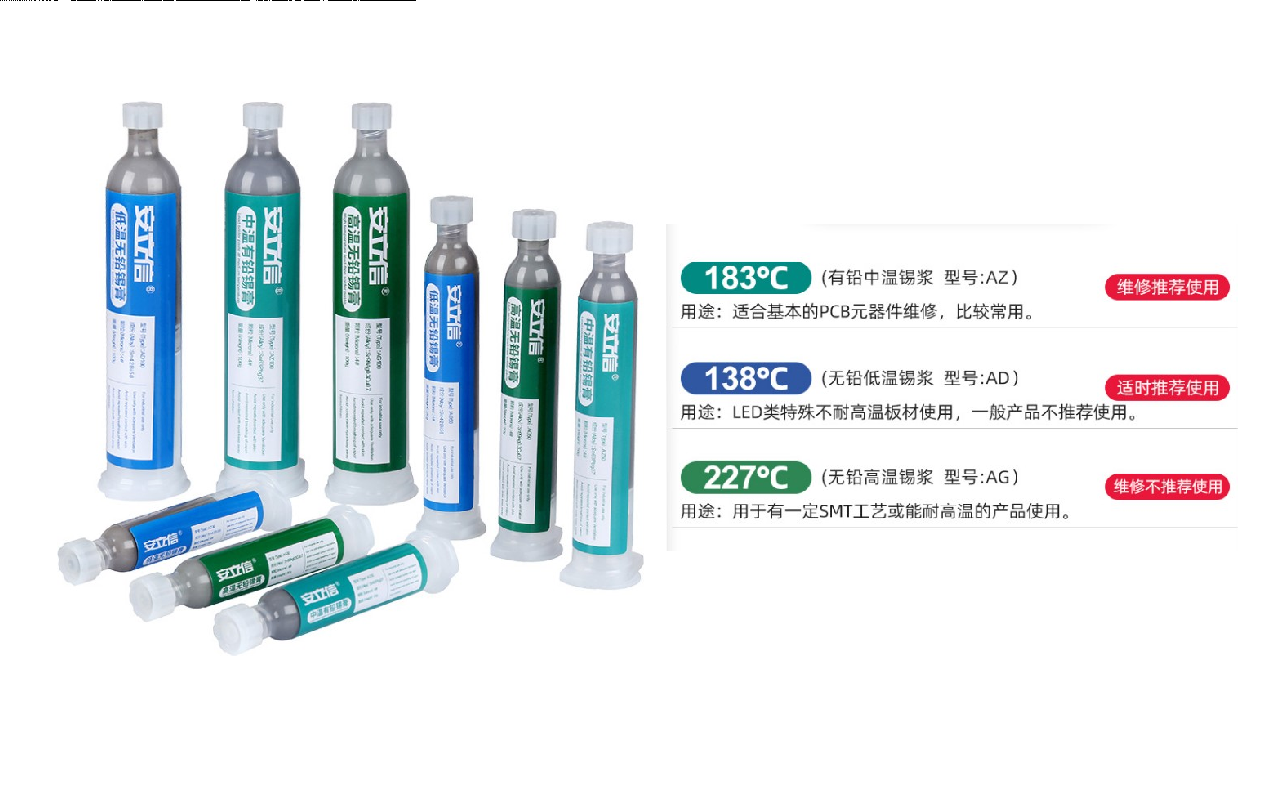

• 安立信锡浆贴片焊接锡膏手机维修环保无铅高中低温焊锡膏针筒锡泥

今天收到了在网络购买到的焊锡膏， 特别选择了其中一款无铅低温焊锡膏， 它的熔点仅仅有138度。 下面通过实验对于这款焊锡浆进行测试。

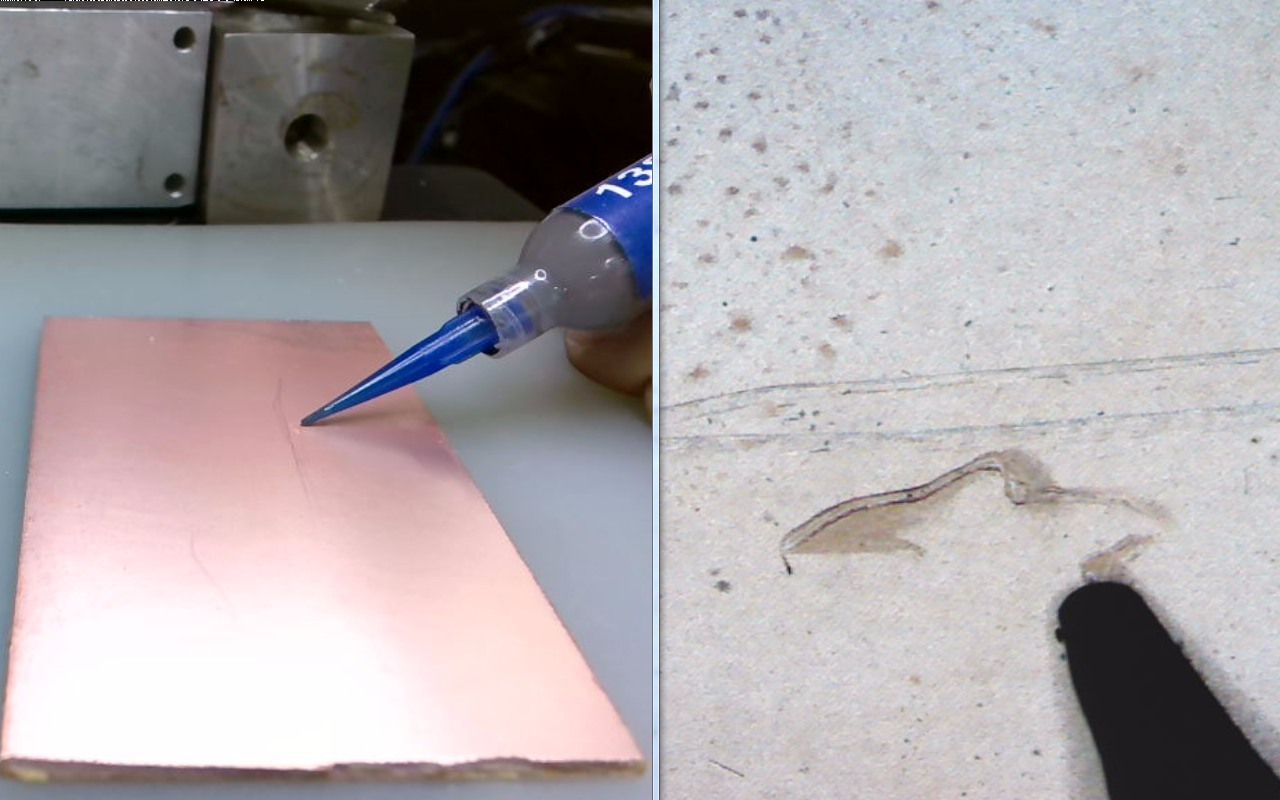

  先将低温焊锡膏挤到覆铜板上少许一部分， 然后通过热风枪对其进行加热。 可以看到焊锡膏非常容易融化了。

二、硅麦转接板

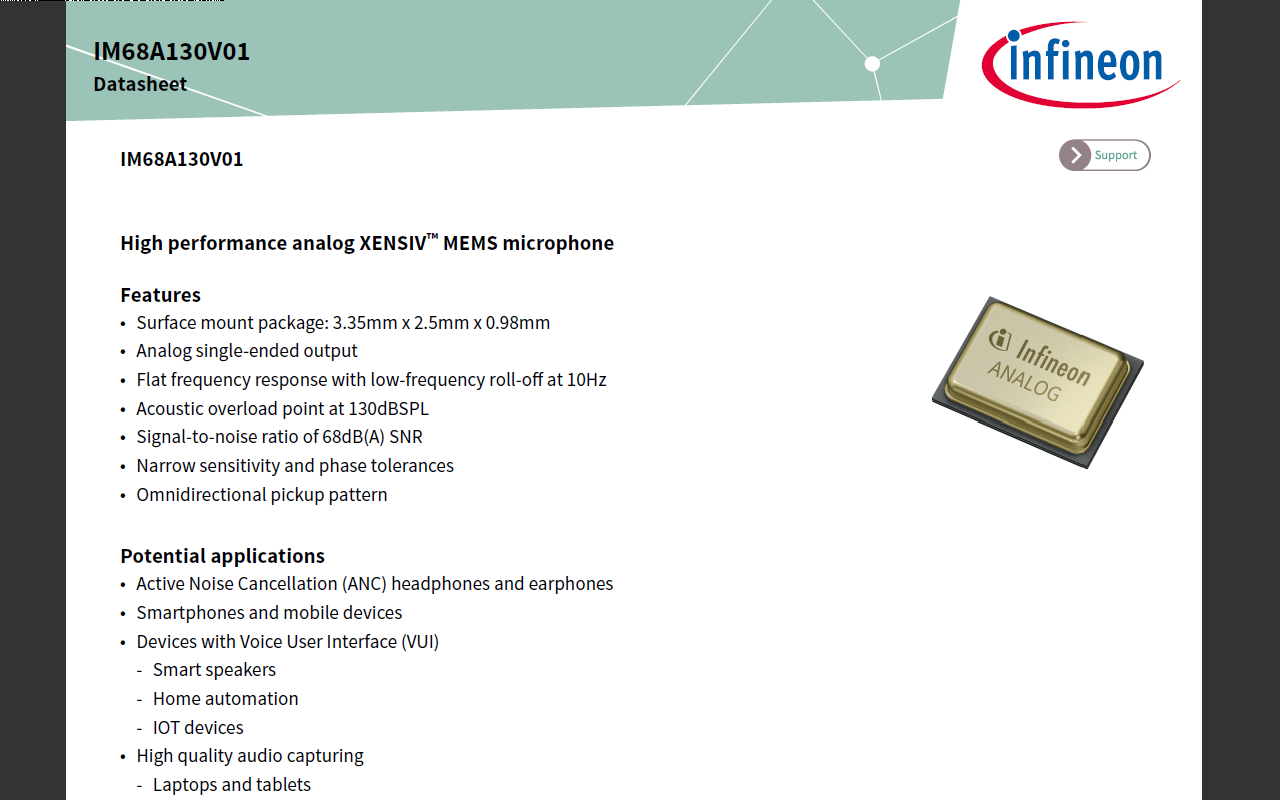

在之前对于英飞凌的硅麦的实验中， 使用了排针作为连接线， 下面根据它的封装， 制作一个电路转接板便于后面的测试。
根据硅麦的数据手册中 规定的器件封装尺寸，  设计了第一版AD原理图封装管脚，  基于该封装设计制作对应的转接板， 转接板的原理图非常简单， 仅仅将四个管脚引出。 这是最终形成的测试原理图和单面PCB制版图。

▲ 图1.2.1 硅麦IM68AI30V01封装

▲ 图1.2.2 测试原理图和制版图

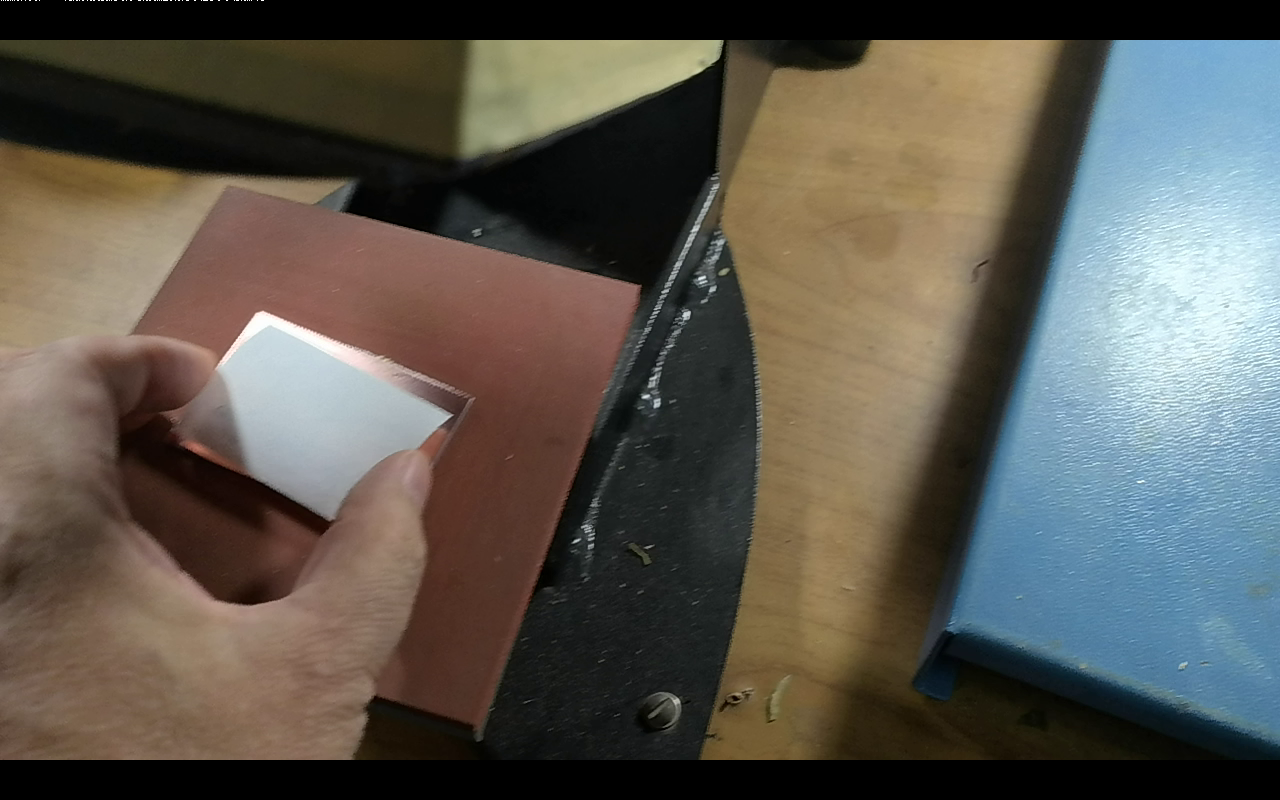

接下来通过热转印的方式， 将电路转印到单面板上。 15之后便可以得到转印好的覆铜板， 经过30秒的腐蚀，便可以得到测试电路板了。 由于使用了超薄覆铜板， 手工腐蚀后的电路还是比较规整的。

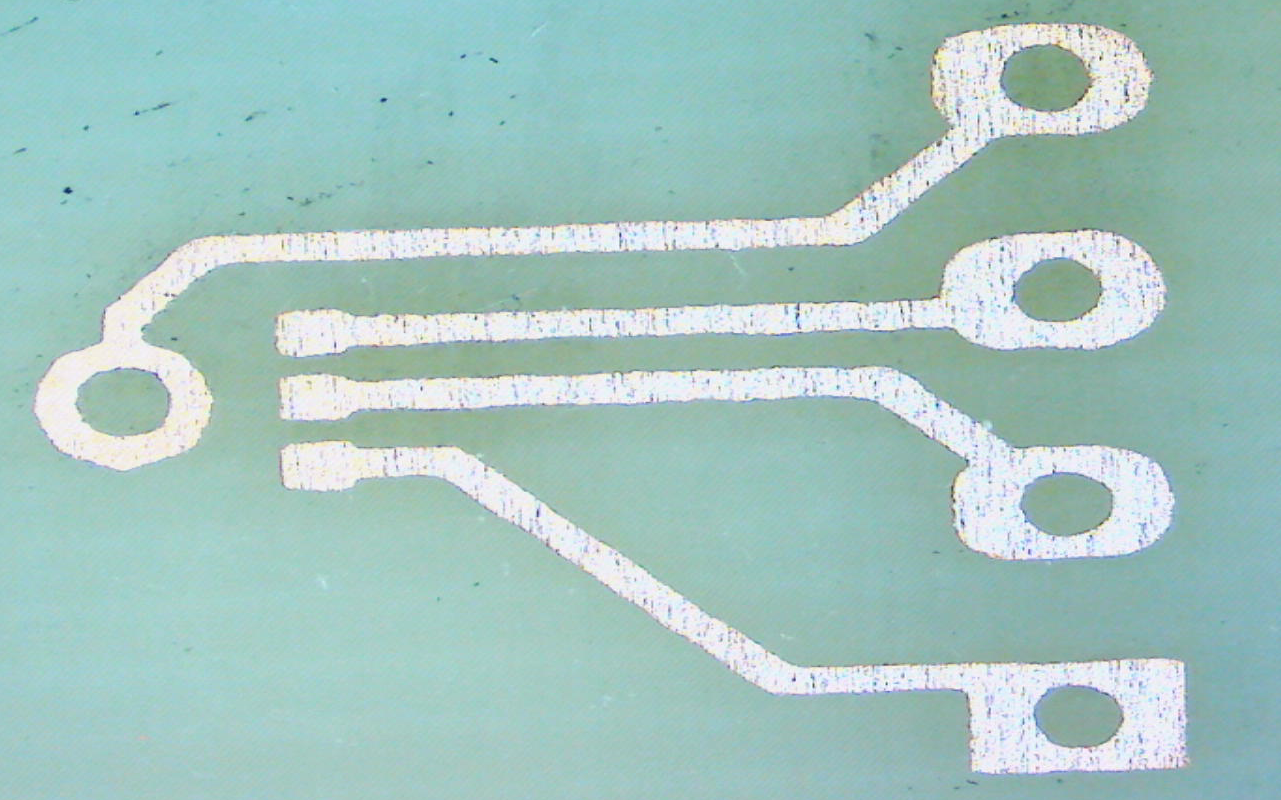

▲ 图1.2.3 制作后的转接板

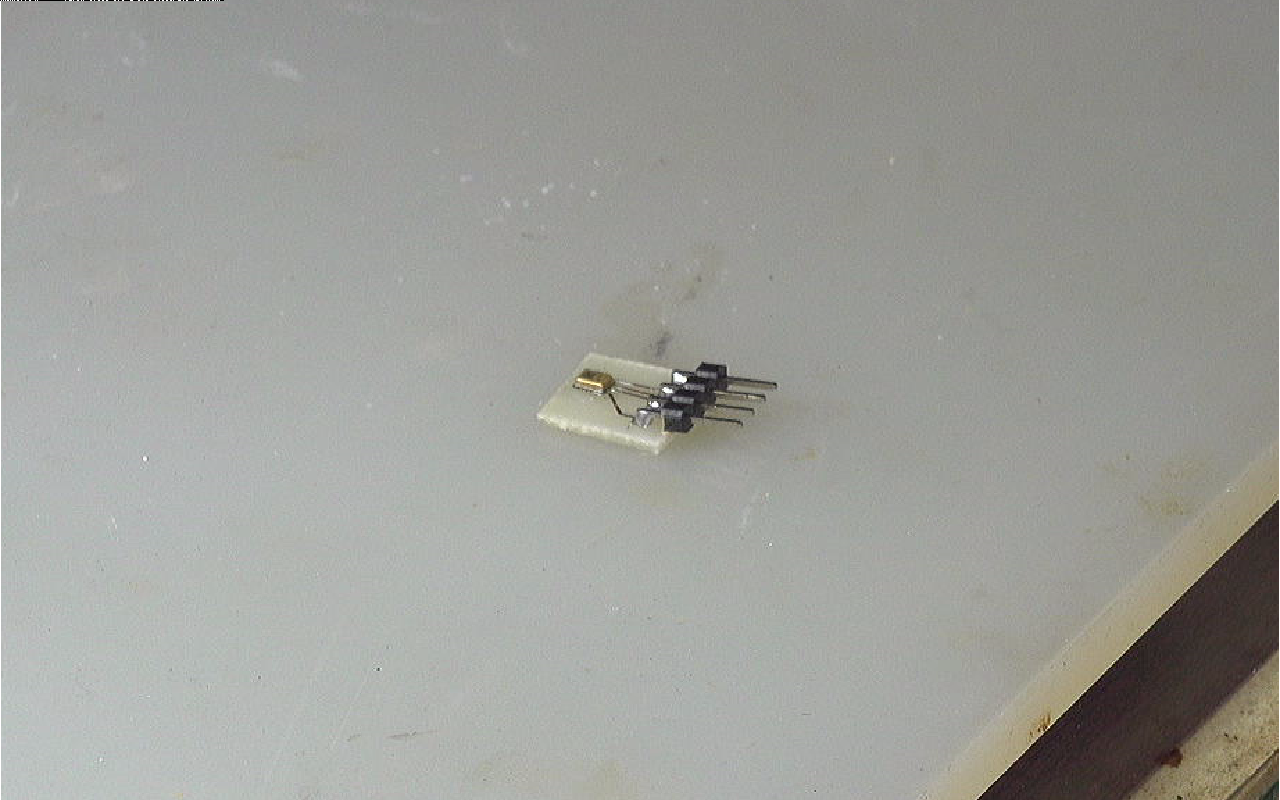

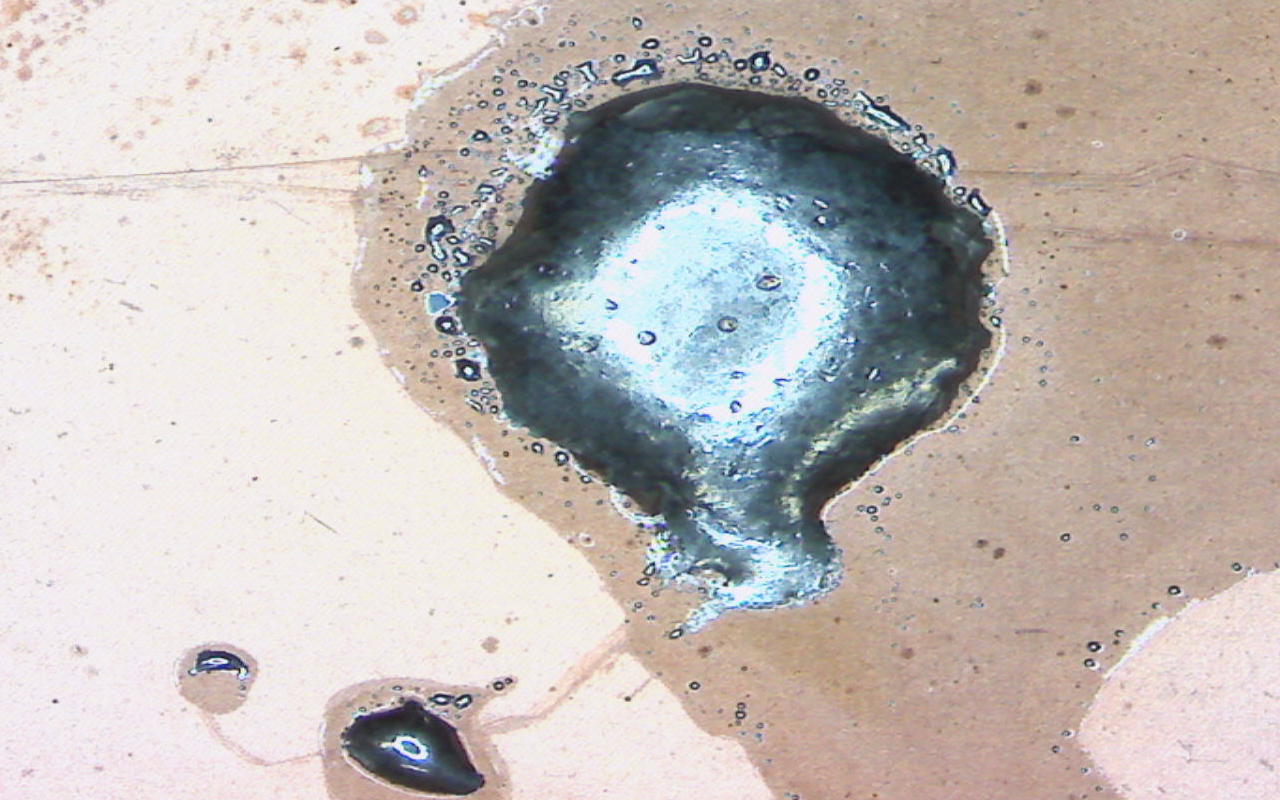

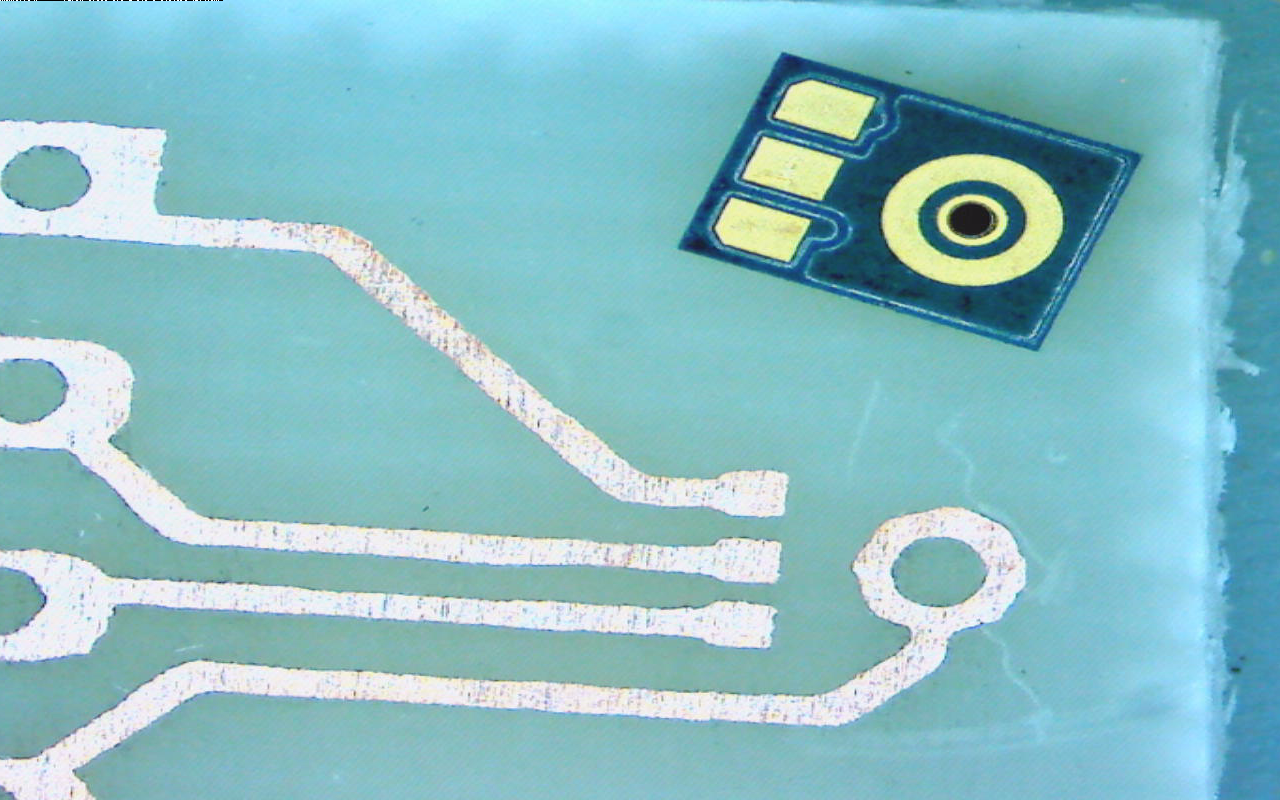

经过初步对比， 制作转接板的封装尺寸与硅麦引脚之间是相互匹配的。 在焊盘上涂抹一些低温焊锡膏， 将硅麦传感器放置在低温焊锡膏上面。使用热风将进行加热。 热风吹过之后，可以看到焊锡熔化，多余的焊锡被挤压出来了。 使用烙铁将外部多余的焊锡清除， 这是最终焊接的情况。
焊接间距为100mil 的转接插针，便于在面包板上进行测试。】】



※ 总  结 ※

---

本文测试了一款135摄氏度的焊锡膏， 并使用这款焊锡浆焊接了英飞凌的硅麦。 效果还是非常不错的。
