特斯拉线圈电场信号

光电二极管放大电路大信号放大特性

01 特斯拉线圈

一、前言

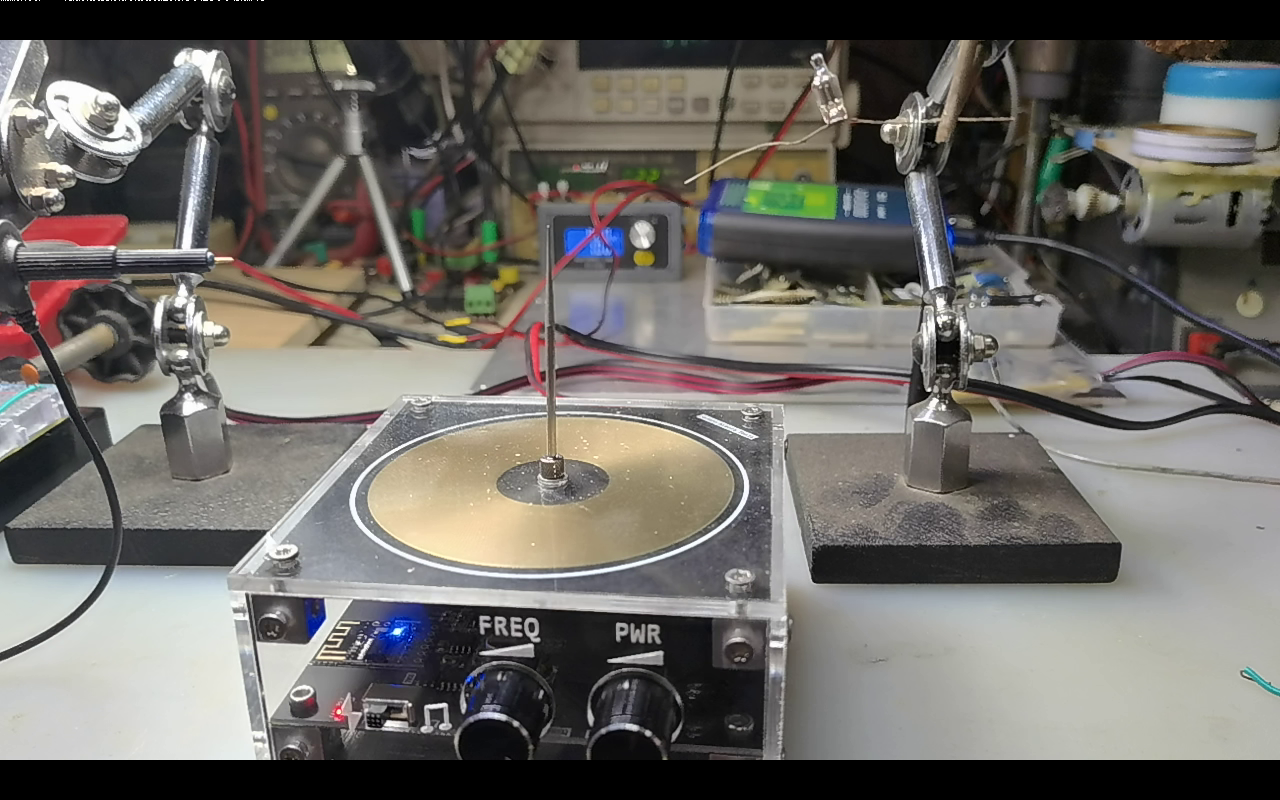

这是手边的一个音乐特斯拉线圈。下面准备通过示波器观察它周围放电电场特性。将示波器的探头放在特斯拉线圈附近，探头地线与特斯拉供电电源地线相连。可以观察到探头所获得特斯拉周围电场信号波形。下面记录一下特斯拉线圈控制器调节旋钮对于周围电场信号的影响。

GM1679141897_1280_800.MPG|_-6

二、测量结果

1、高频信号频率

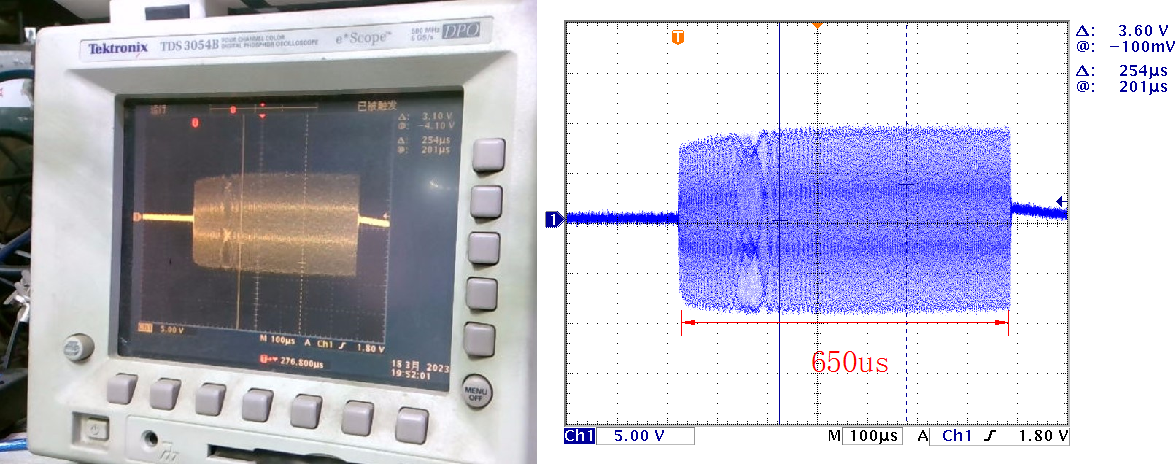

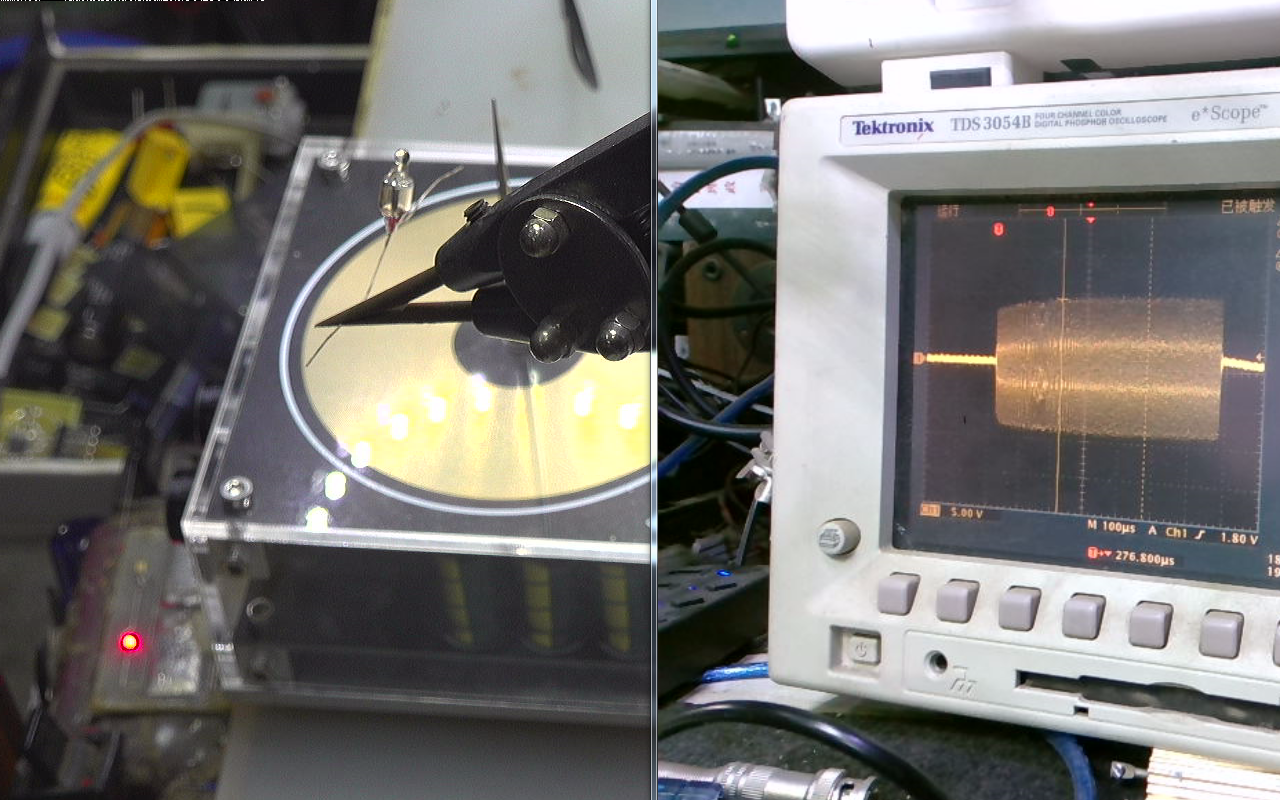

示波器观察到的信号波形是一段高频交流振荡信号，通过网络读取示波器波形，它是一段等副振荡的高频信号。持续时间大约为650微秒。这个时间长度可以由特斯拉控制盒中的 POWER 旋钮控制。持续时间长短改变放电火花的强度。
GM1679142179_1280_800.MPG|_-6

▲ 图1.2.1 特斯拉现场周围电场信号

▲ 图1.2.1 特斯拉现场周围电场信号

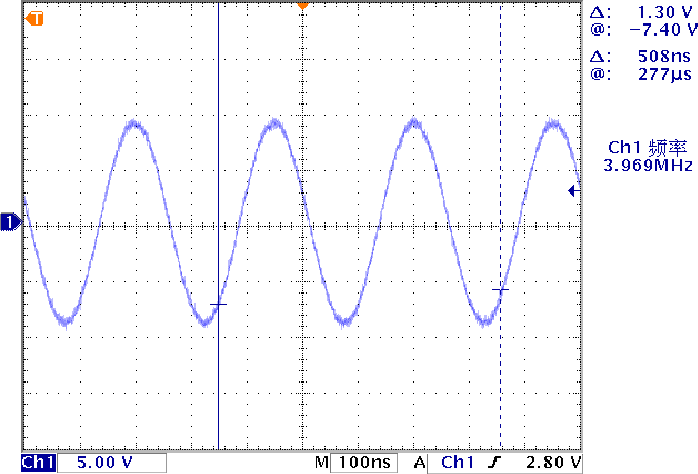

将示波器水平时间拉宽，测量高频信号的波形和频率。可以看到特斯拉周围电场信号是成正弦波信号。频率大约为 3.969MHz。这个频率应该是平板特斯拉线圈的共振频率。
GM1679142449_1280_800.MPG|_-4

▲ 图1.2.2 特斯拉线圈高频共振频率信号

▲ 图1.2.2 特斯拉线圈高频共振频率信号

2、发光信号

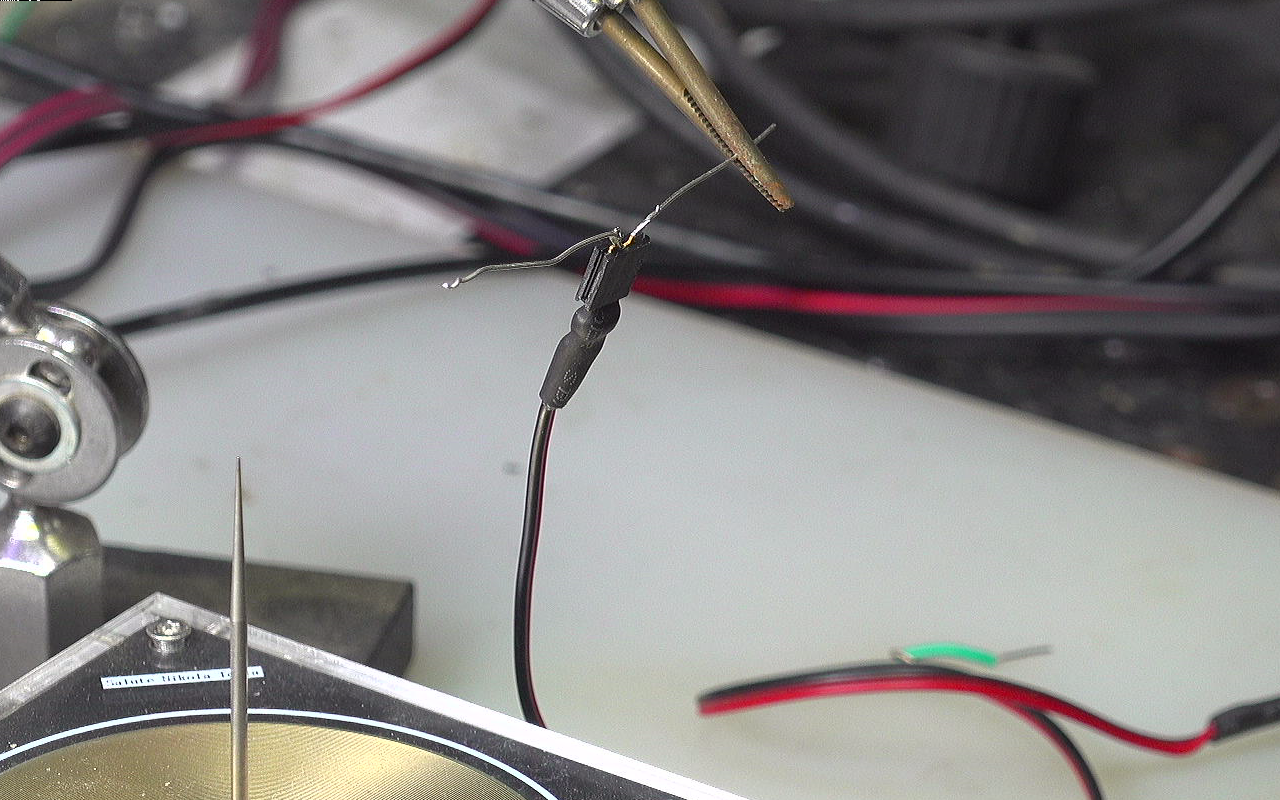

在特斯拉线圈旁边防止一个氖泡，氖泡在高压电场的去试下发光。发光脉冲与特斯拉放电是同步的。下面通过光电管检测氖泡发光信号的波形。使用一个封装在金属盒内的 SP-45ML 光电二极管检测氖泡光强信号。在一个黑色碳素管内封装了一个小型氖泡，这便于将导光管与氖泡密封在一起，将氖泡发出的光线引入光电二极管测量金属盒内。在氖泡两边连接两个导线，接收特斯拉线圈放电脉冲。如果特斯拉线圈放电火花没有击中氖泡引脚，此时氖泡并没有发光。只有当特斯拉线圈放电火花击中氖泡引脚，可以看到它发出明亮的光线。

GM1679143227_1280_800.MPG|_-10

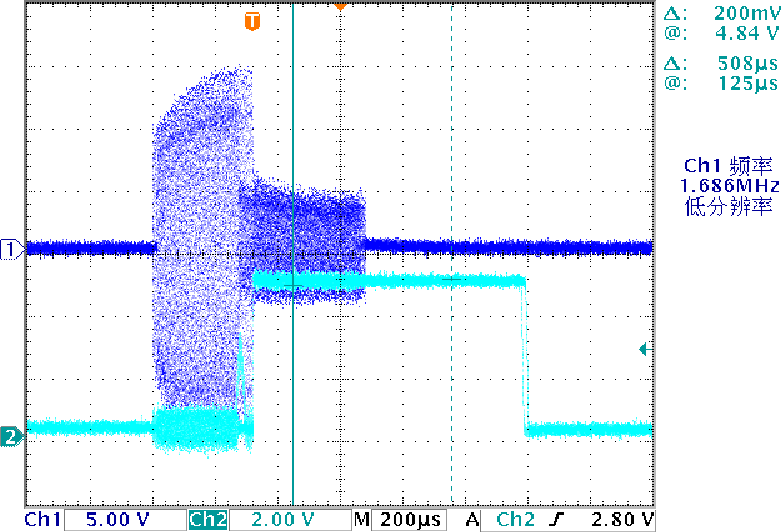

通过示波器两个通道，分别显示特斯拉线圈电场信号以及氖泡发光信号。这是其中一次测量的结果。显示了高压放电火花击中氖泡之后对应的电场强度下降。氖泡放光信号在高压信号消失之后还持续了一段时间。这似乎说明放电电流在高压信号结束之后还在持续。这是另外一次测量结果，他们所呈现的规律大体相同。
GM1679143758_1280_800.MPG|_-7
