一、前言

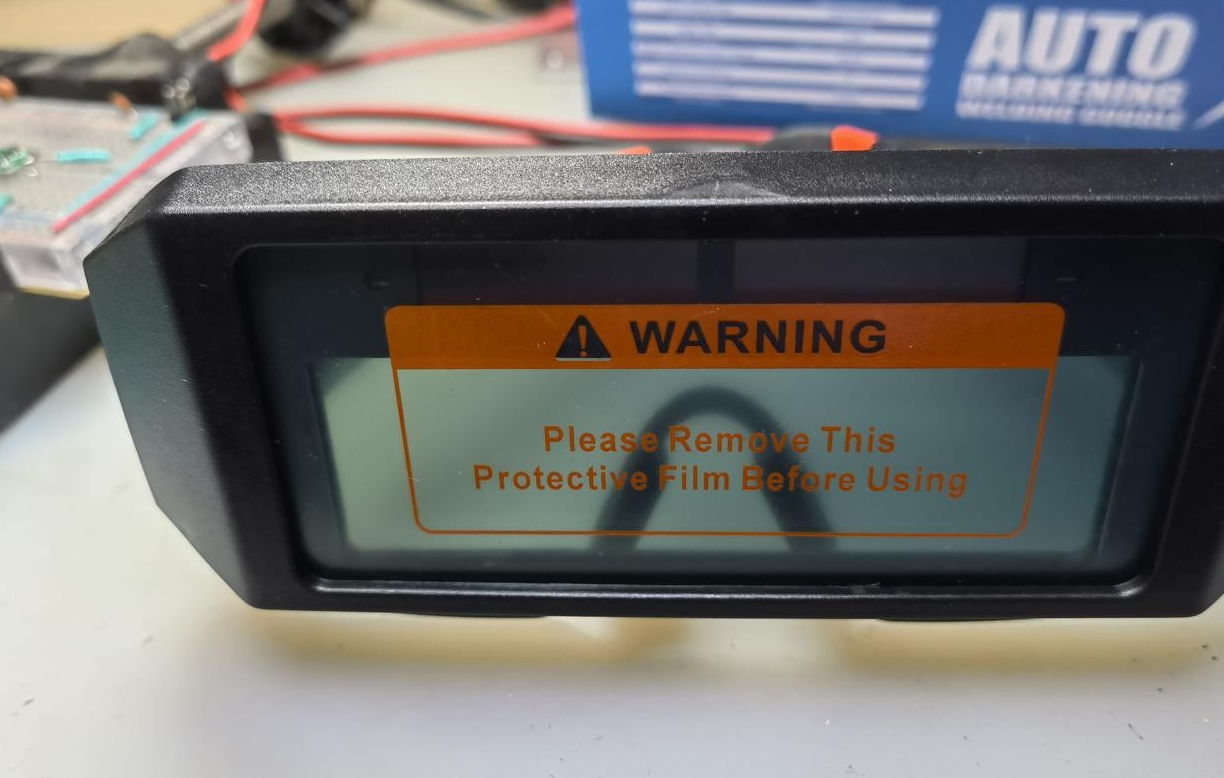

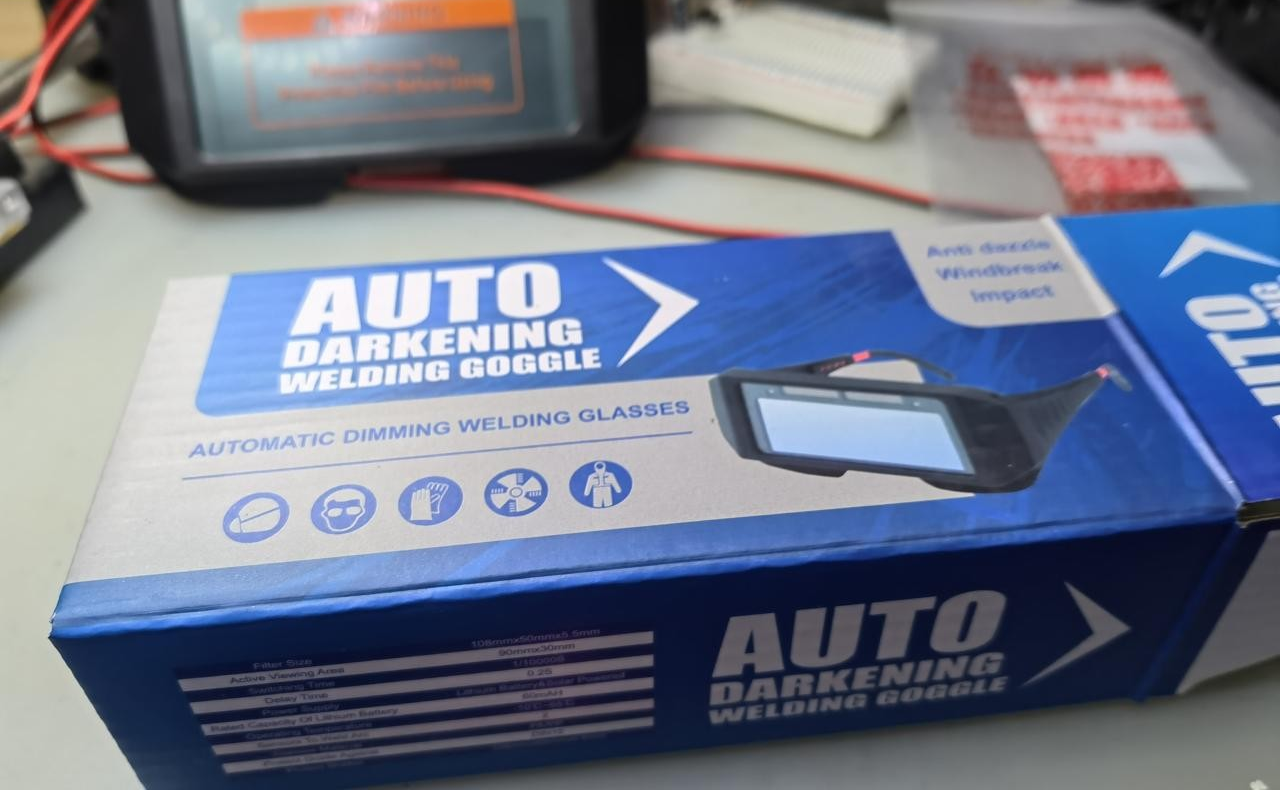

  这是一个刚从网络上购买到的自动变暗电焊眼镜。 外部包装纸盒上都是英文， 感觉是国内生产的外销产品。  眼镜正面是一个塑料片， 上面标明在使用时去掉保护膜。 后面有一个带有卡扣的塑料固定片， 应该是为了方便拆卸而设计的。  这个拆卸应该主要是更换前面的塑料片， 毕竟工作在电焊工况环境， 避免不了被灼热的焊渣迸溅损坏。 下面拆开看一下， 它自动变暗的原理是什么。

▲ 图1.1.1 自动变暗眼镜

二、内部结构

1、镜片盒

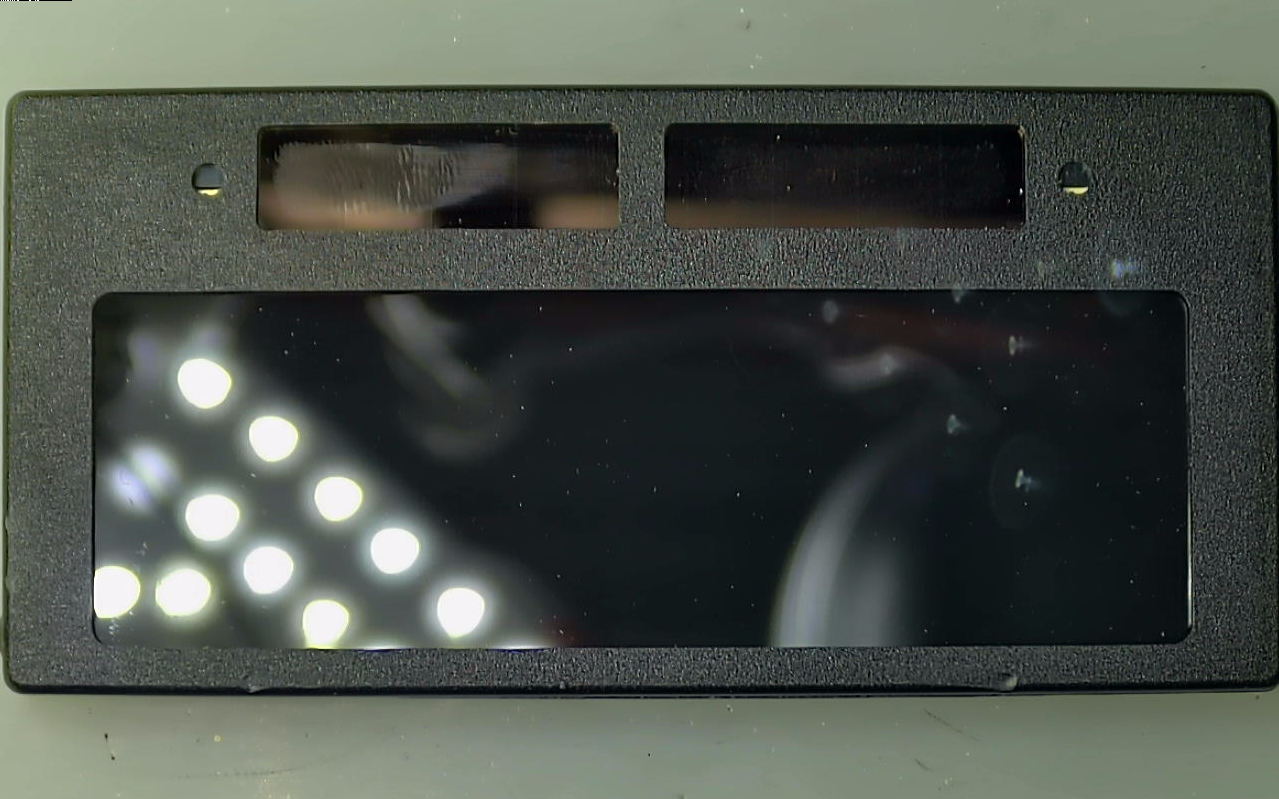

  现在手工拆卸下镜片固定盒。 在这个过程中， 由于没有经验， 将其中一个固定塑料扣给掰折了。 拆下之后， 看到镜片上有两个光电池， 心里大概就猜到了， `这应该就是利用液晶来阻碍强光的。   不过事情好像没有那么简单， 可以看待镜片似乎在闪烁。 使用手遮挡光电池， 它好像只是闪烁一下， 并没有一直保持变黑的状态。  仔细观察， 可以看到在光电池旁边还有两个小的光电传感器，  猜测这两个传感器应该辅助检测电焊火花中的紫外线， 以便控制液晶的变暗还是透光。  这说明其内部还是有控制电路。 ·下面对其继续进行拆卸。 +看看其中究竟存在什么样的控制原理。

▲ 图1.2.1 自动电焊眼镜中镜片

2、内部电路

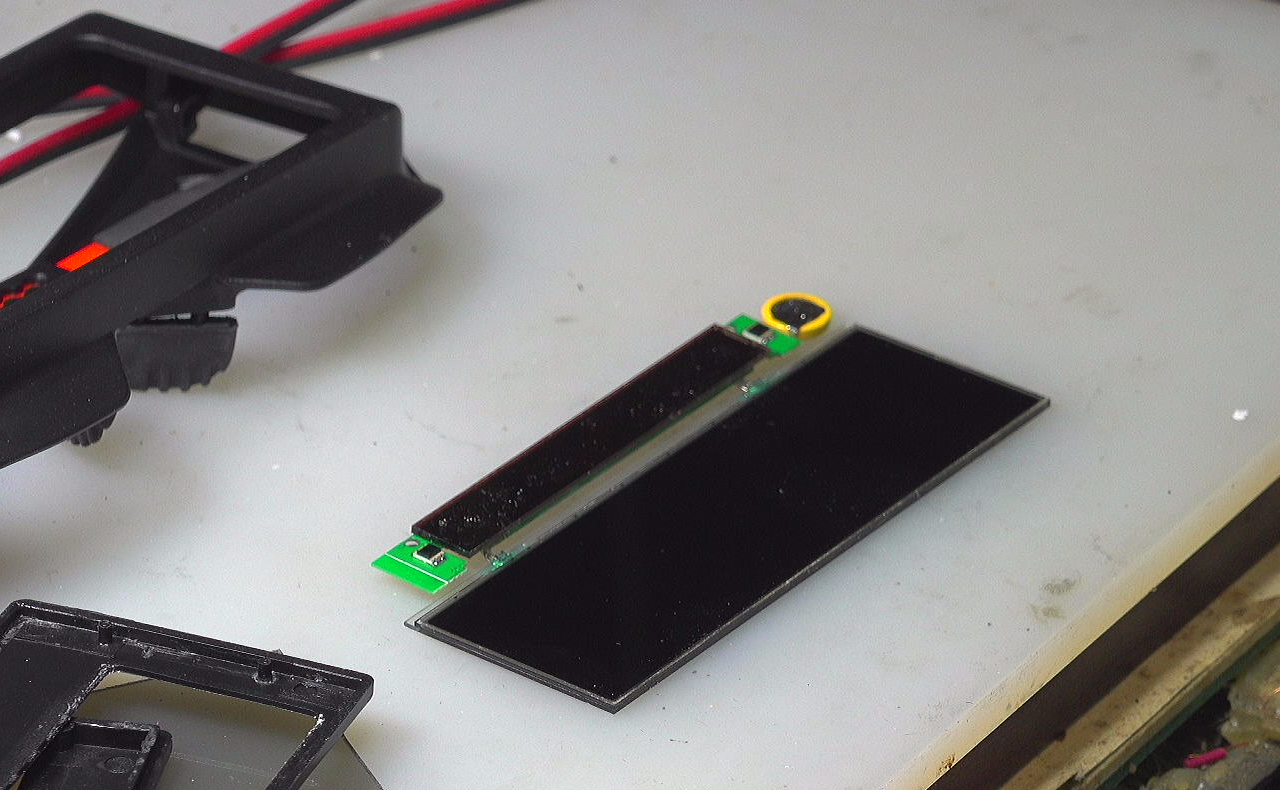

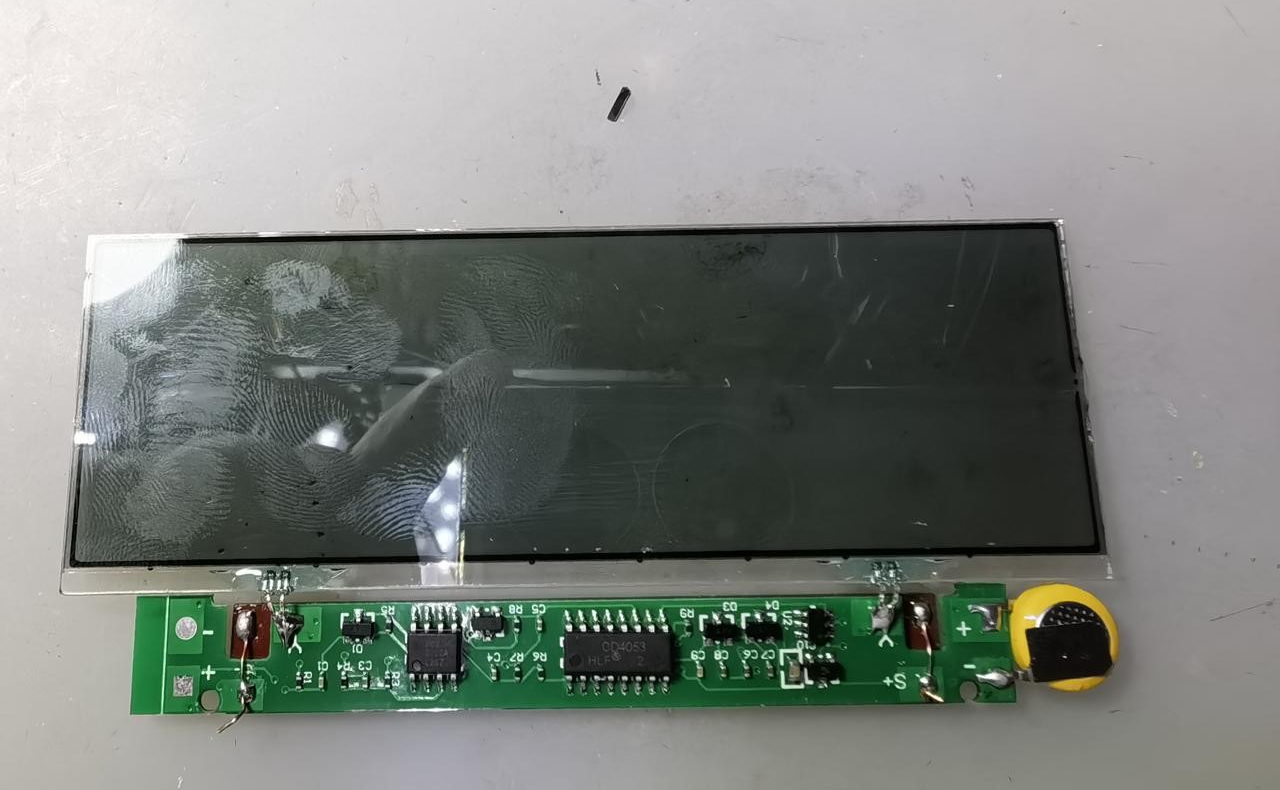

  镜片盒的塑料壳侧面有缝隙， 可以比较方便使用一字改锥将其撬开。  太出乎我的意料了。 拆开之后， 出现一个玻璃和一个液晶片。  液晶片居然带有一个更加复杂的控制电路板。  电路板的一侧还有一个电池。 猜测应该是一个可以充电的锂电池。  电路板的中间是两个大型光电池， 两侧还有比较小的传感器。  大部分元器件都在电路板的背面，  其中包括两个集成芯片。 SOP16 封装的是 CD4054， 这是一个三个二选一双向模拟开关。 ·是一个CMOS电路。  SOP8 封装的芯片型号是 27L2， 这是一个双运放。  电路板是一个二层PCB， 引线并不复杂。 -后面有功夫的时候， 再对其进行分析。



※ 总  结 ※

---

  本文对于一个自动电焊眼镜进行了初步的分析。 详细的电路原理之后再进行讨论。

---
