无线充电器的内部结构

手机无线充电器



01 无线充电

---

一、前言

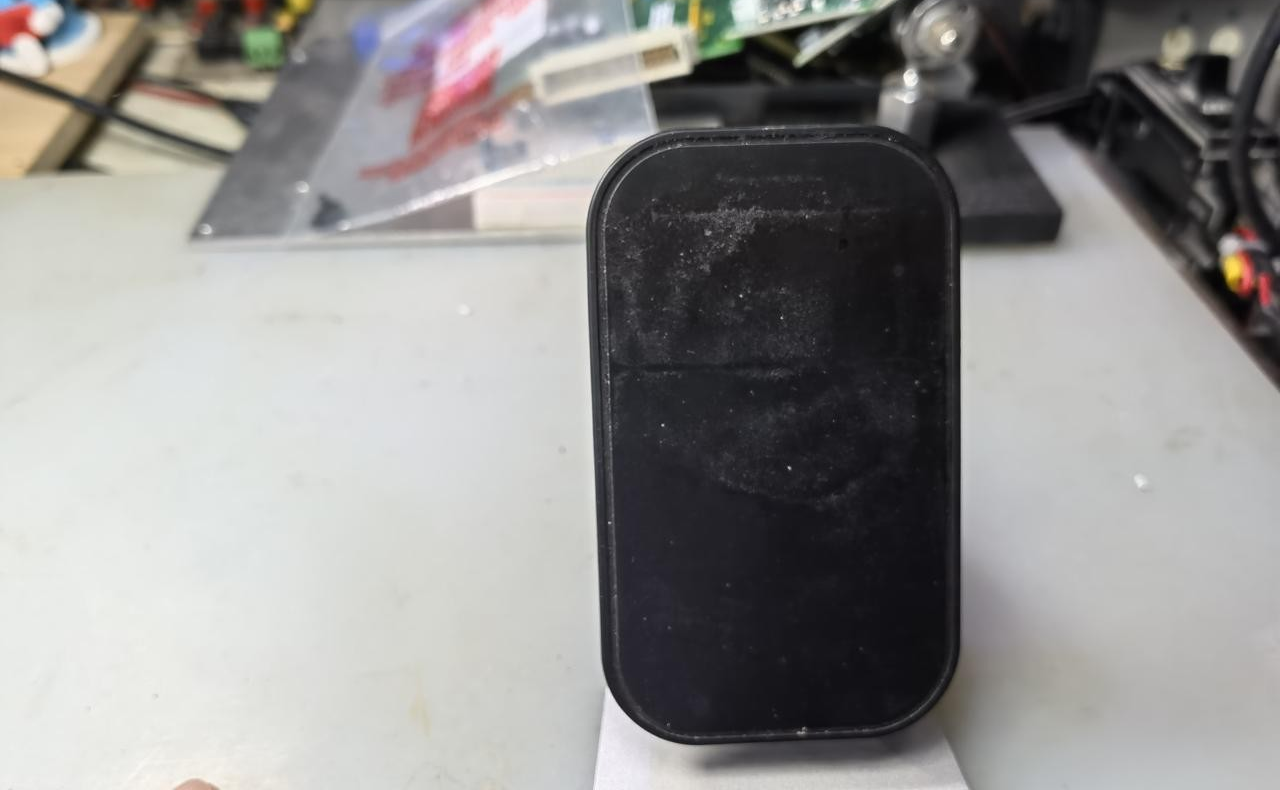

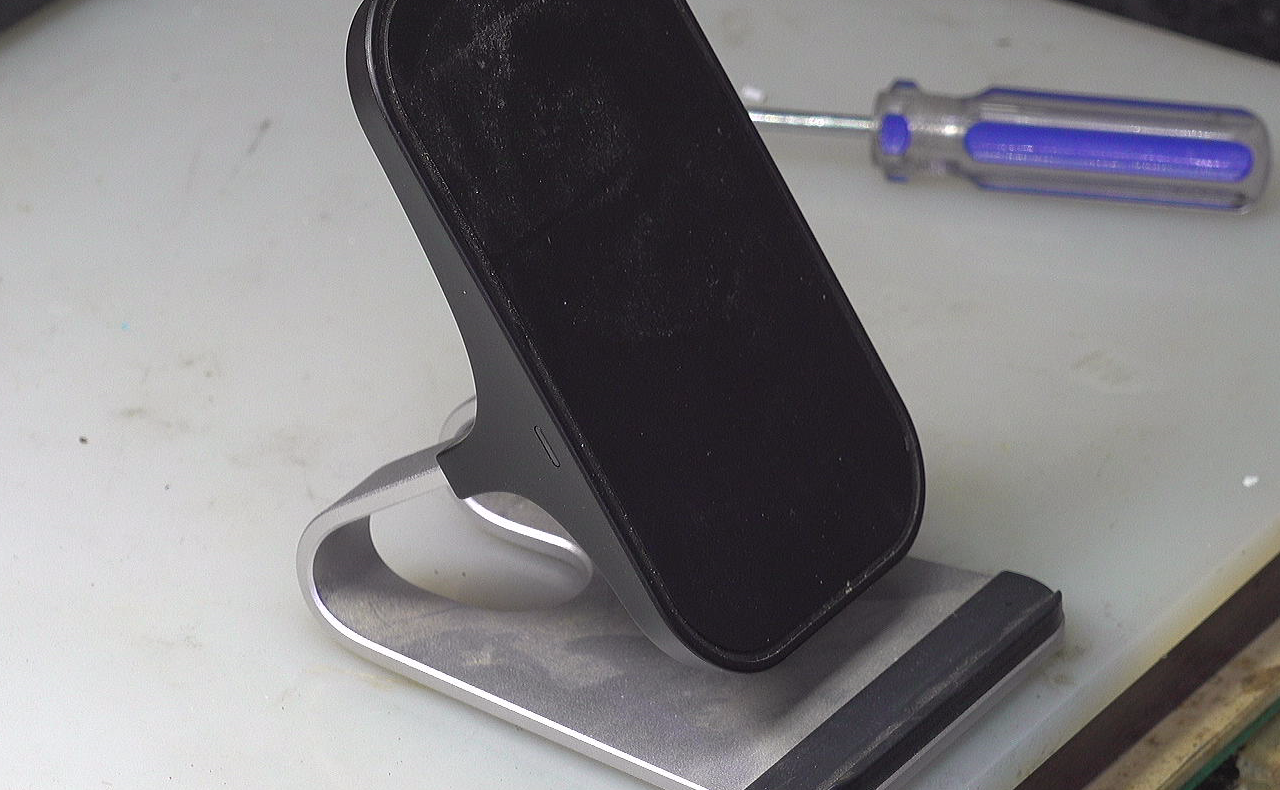

  手边有一个手机无线充电器。 现在它存在故障，已经无法充电了。  背后的 TypeC接口是外部 5V 电源输入端口。  背后的铭牌显示它，它可以接收 5V 到 12V 的电源输入。 ·下面查看一下它内部的结构。

二、内部结构

  充电器黑色塑料壳外面没有任何固定螺丝钉， 它的前某家应该是通过胶水与后面的外壳粘连。 使用美工刀撬开前面板边缘的缝隙， 可以将充电器拆开。 后面有两个无线充电线圈。   将线圈后面的隔离板掀开， 可以看到后面的控制电路板。 这是其正面的芯片。 在插上TypeC之后， 可以测量这两点分别是5V 和 GND。

三、电路板

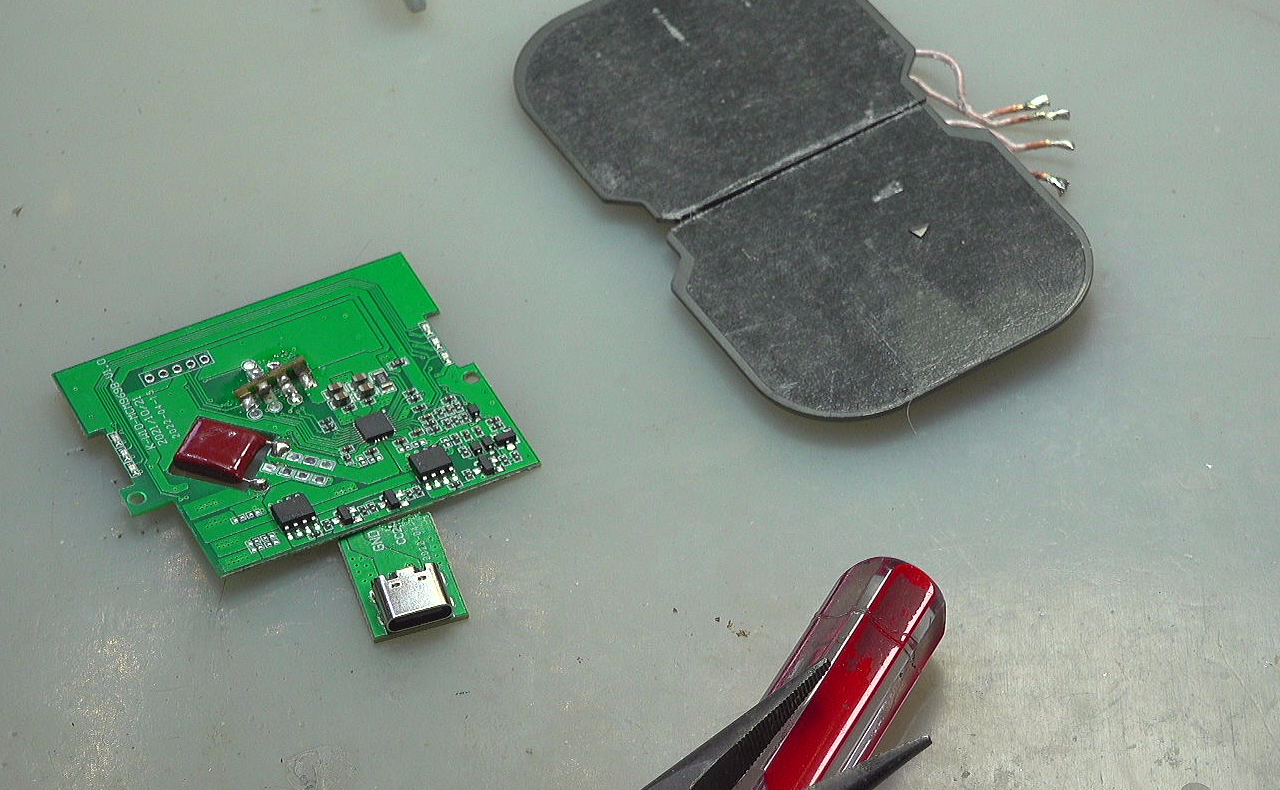

  USB TypeC 接口通过一个垂直接口板与外部相连。 正反面接入USB 中的 正 5V 电源。 可以看到电路板上存在三个芯片。   其中两个 SOP8 封装的芯片的型号为 FH4812， 这是一个双MOS管， 耐压30V， 漏极电流上限为 10A。 核心控制芯片的型号看不太清楚。

四、充电线圈

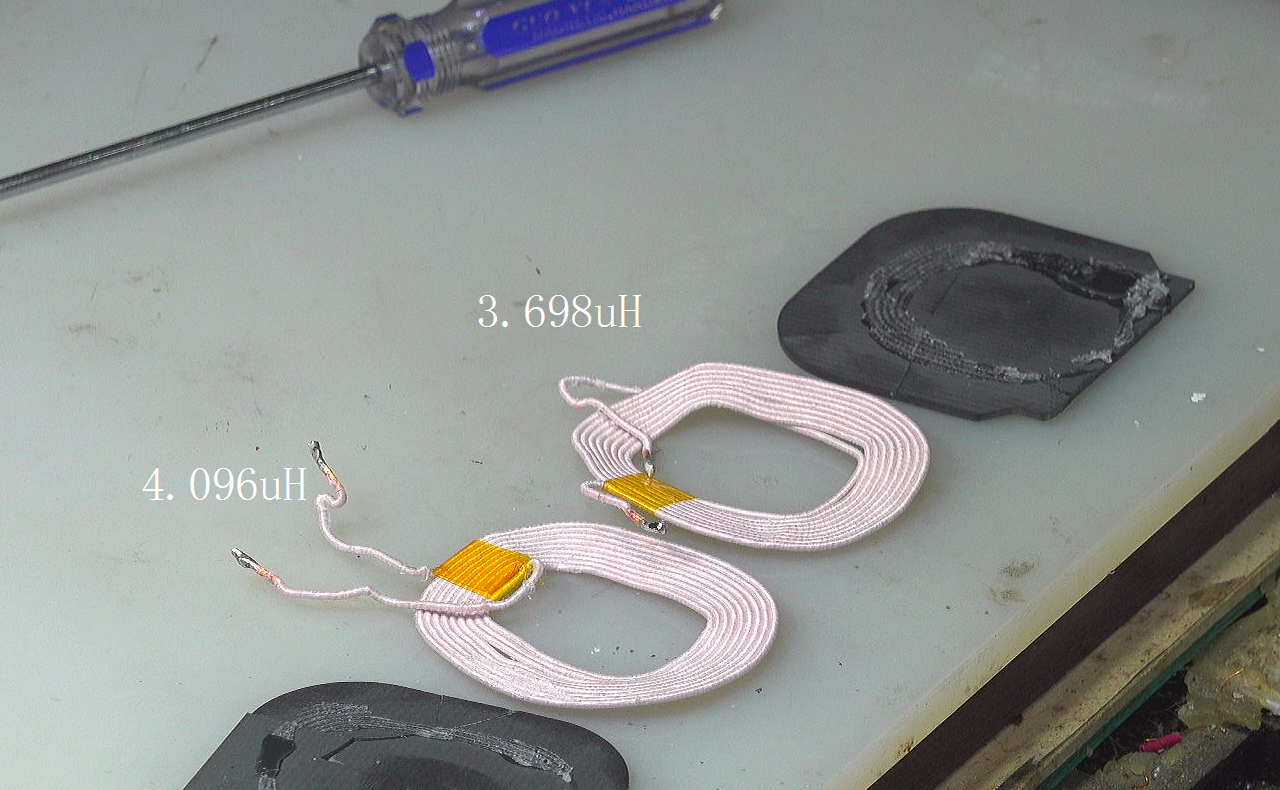

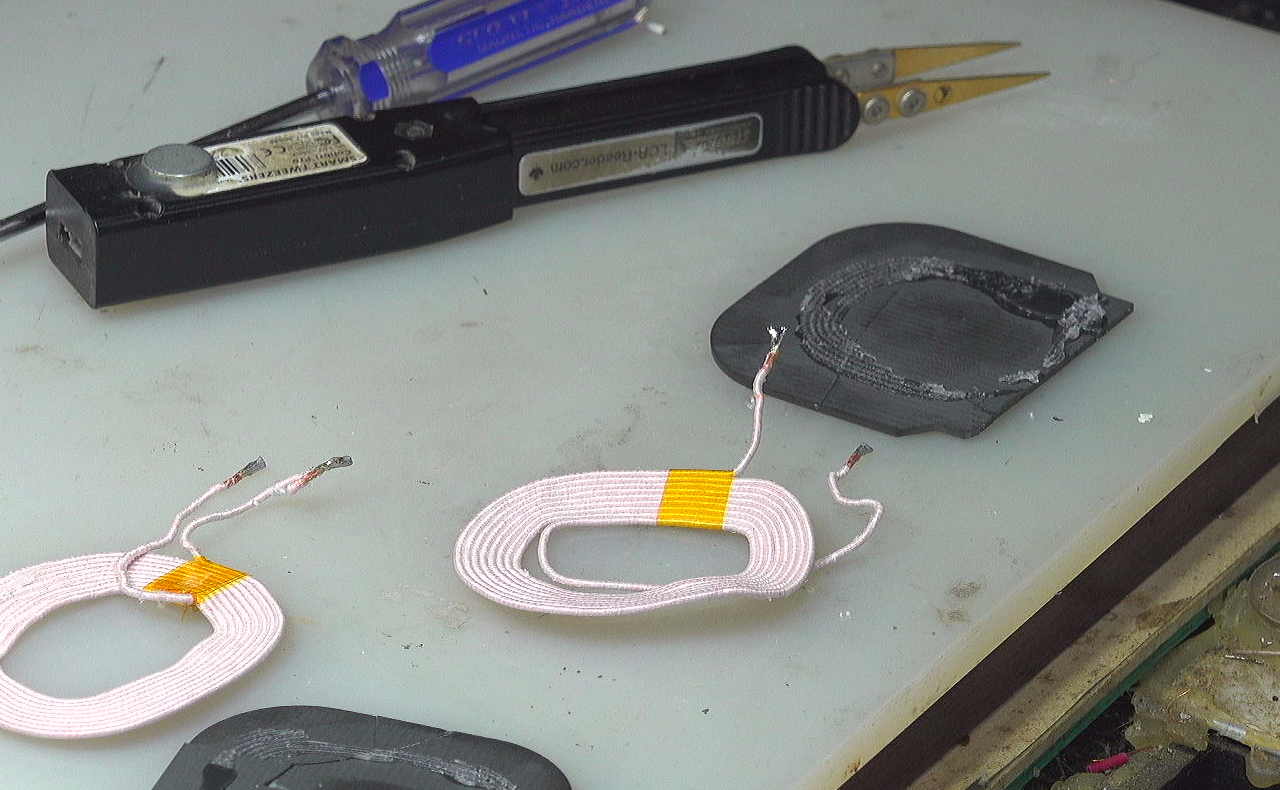

  使用 SmartTweezer 测量无线充电线圈的电感。 线圈背后粘贴有铁氧体导磁片。 在当前情况下， 线圈1 的电感为 6.763微亨。 线圈2 的电感为 6.468微亨。 如果将线圈背后的铁氧体磁片去掉， 它们对应的电感分别为 4.096微亨和3.698微亨。 ·因此，导磁片将线圈的电感增加了大约 50% 。

状态	线圈1(微亨)	线圈2(微亨)
贴有磁片	6.763	6.468
没有磁片4.096	3.698



※ 总  结 ※

---

  本文对于手边的一个无线充电线圈进行了拆卸。 最终并没有找到它损坏的原因。 初步查看了它的控制电路板和充电线圈。

---
