人体传感器模块LD2410B

01 LD2410B人体传感器

一、前言

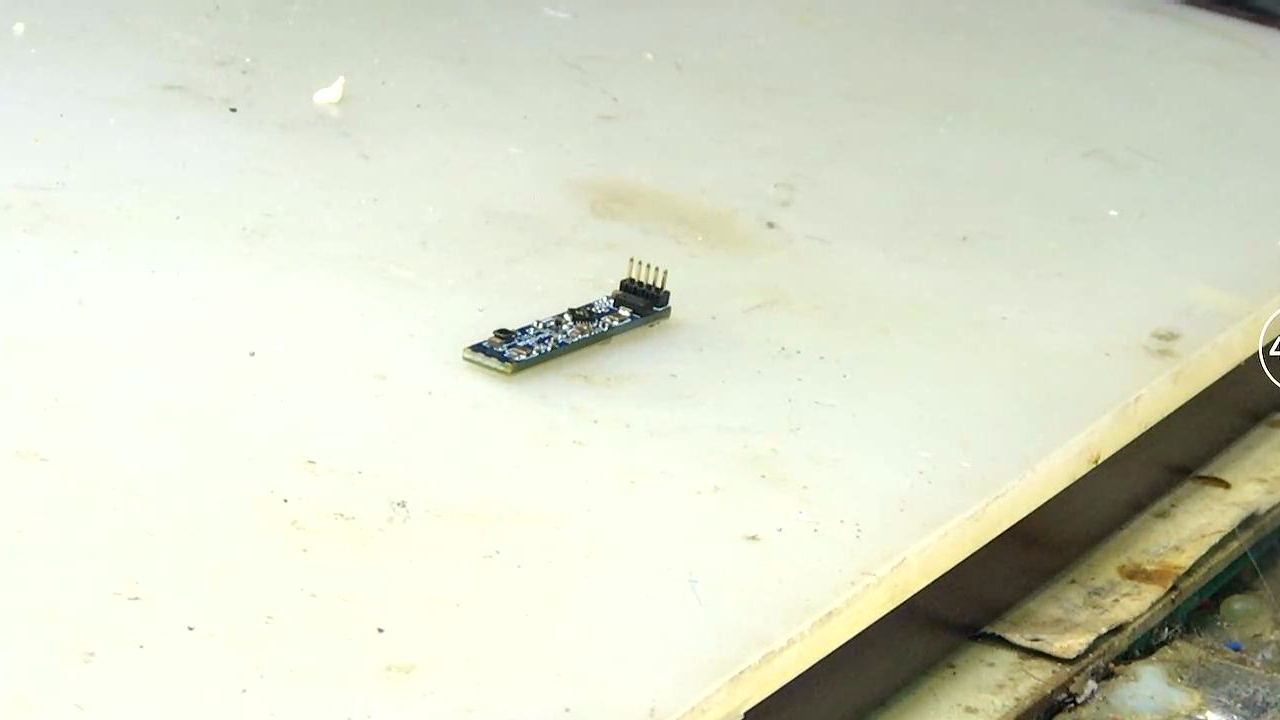

这是一款海陵科的人体存在传感器，型号是 LD2410B。采用毫米波雷达完成对人体存在进行探测。可以检测到传感器 5米范围内是否存在人，是活动还是静止。这是刚刚到货的传感器，下面对其进行初步测试一下。 ·为今后的应用积累经验。

GM1696051564_1280_720.MPG|_-4

二、改装接口

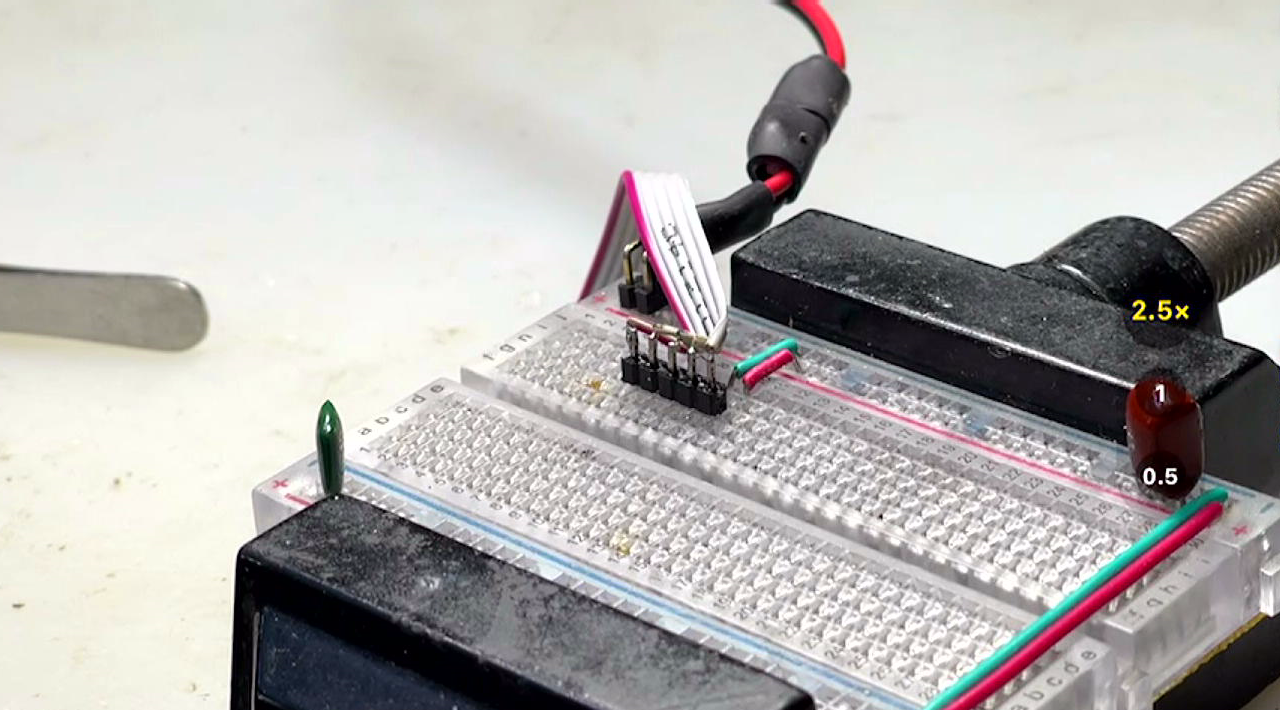

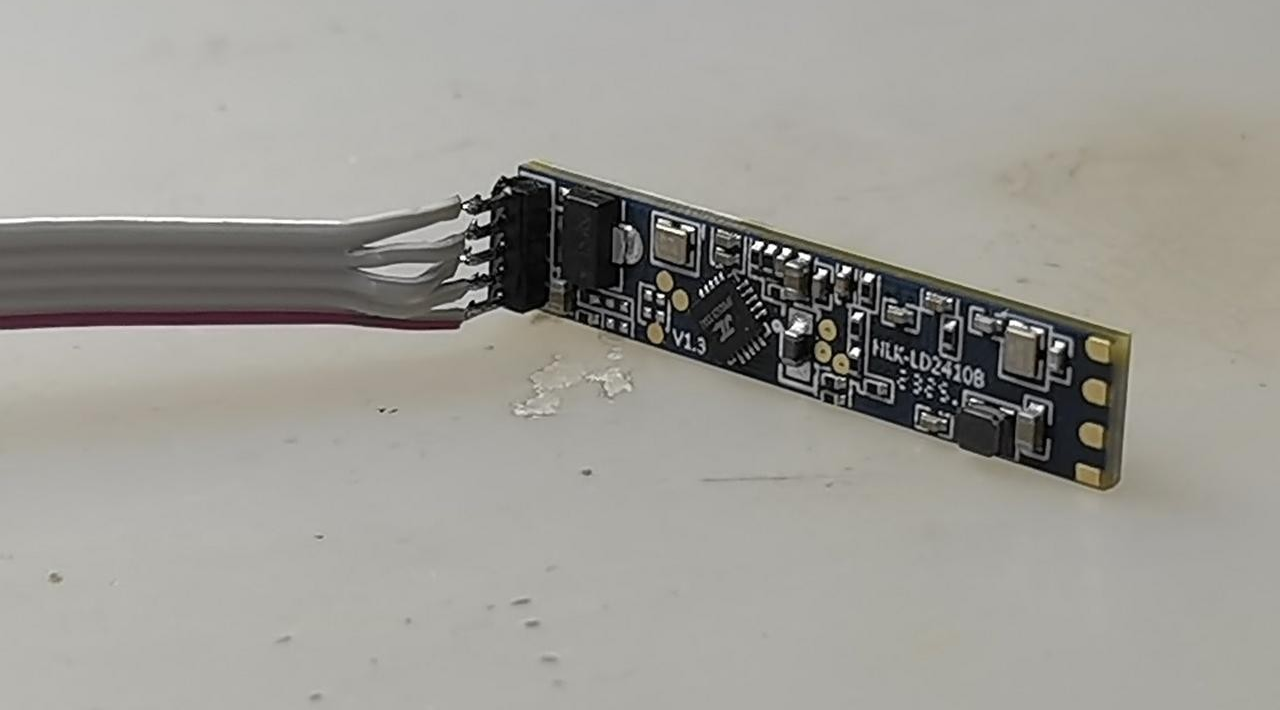

传感器的接头是五根引线，接头的间距为 50mil，也就是 1.27 毫米。下面，通过扁平电缆，将它与100mil 的排针相连。焊接 100mil 的排针。这样就方便在面包板上进行后面的测试，并且与单片机和计算机相连。

GM1696055240_1280_720.MPG|_-8

三、初步测试

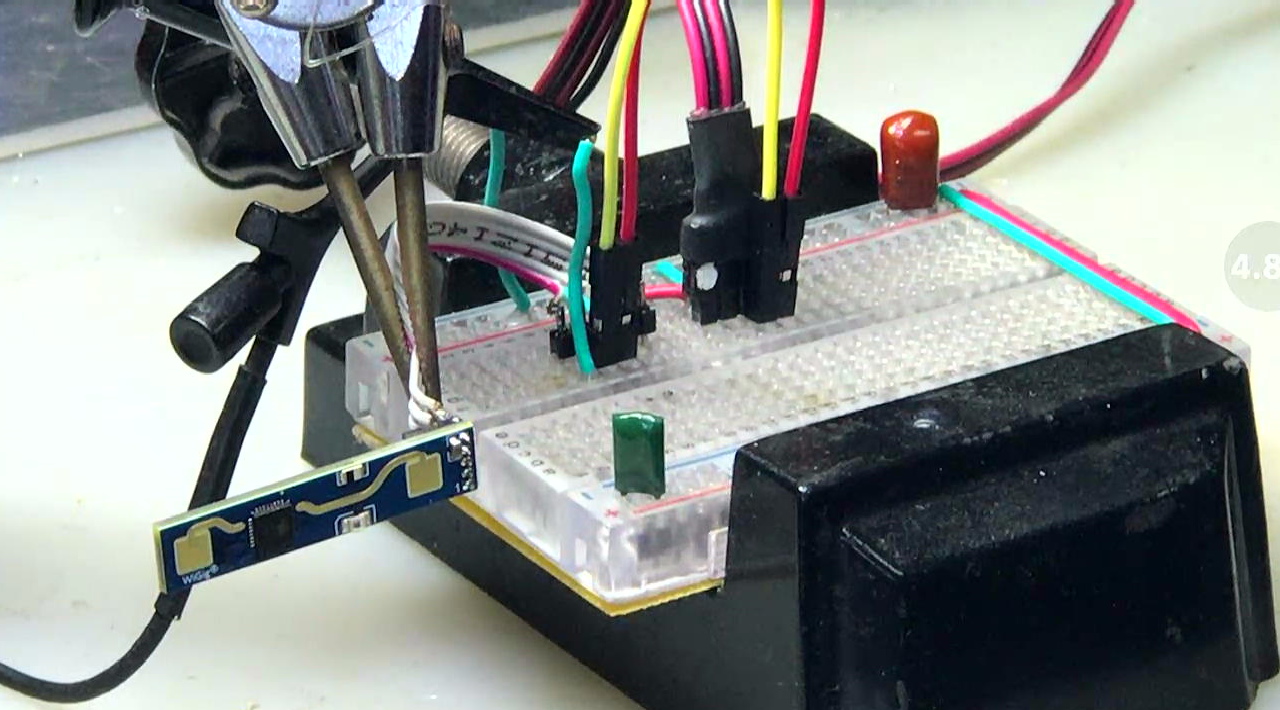

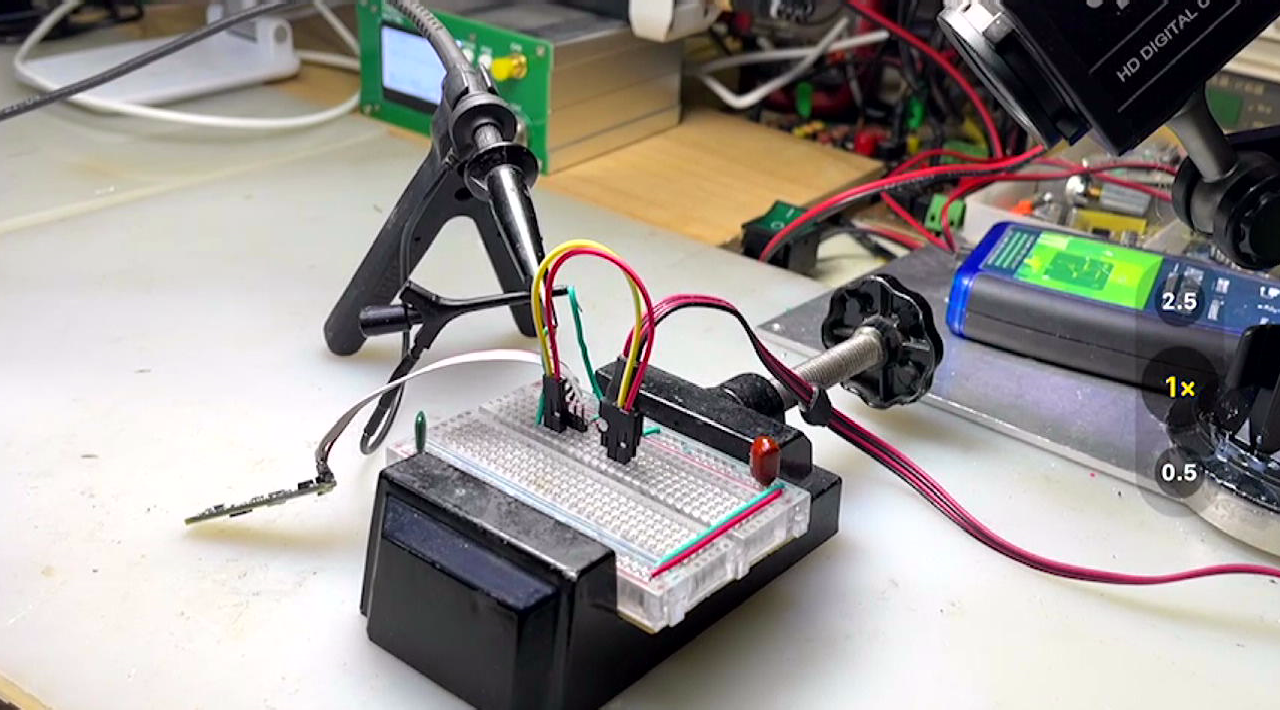

根据网页上对端口的定义，可以知道接口中， PIN5, PIN4 是电源地。供电电压5V，电流约为 79mA。下面通过面包板对LD2410B 进行初步测试。查看它工作电流和各管脚的信号。

GM1696055717_1280_720.MPG|_-5

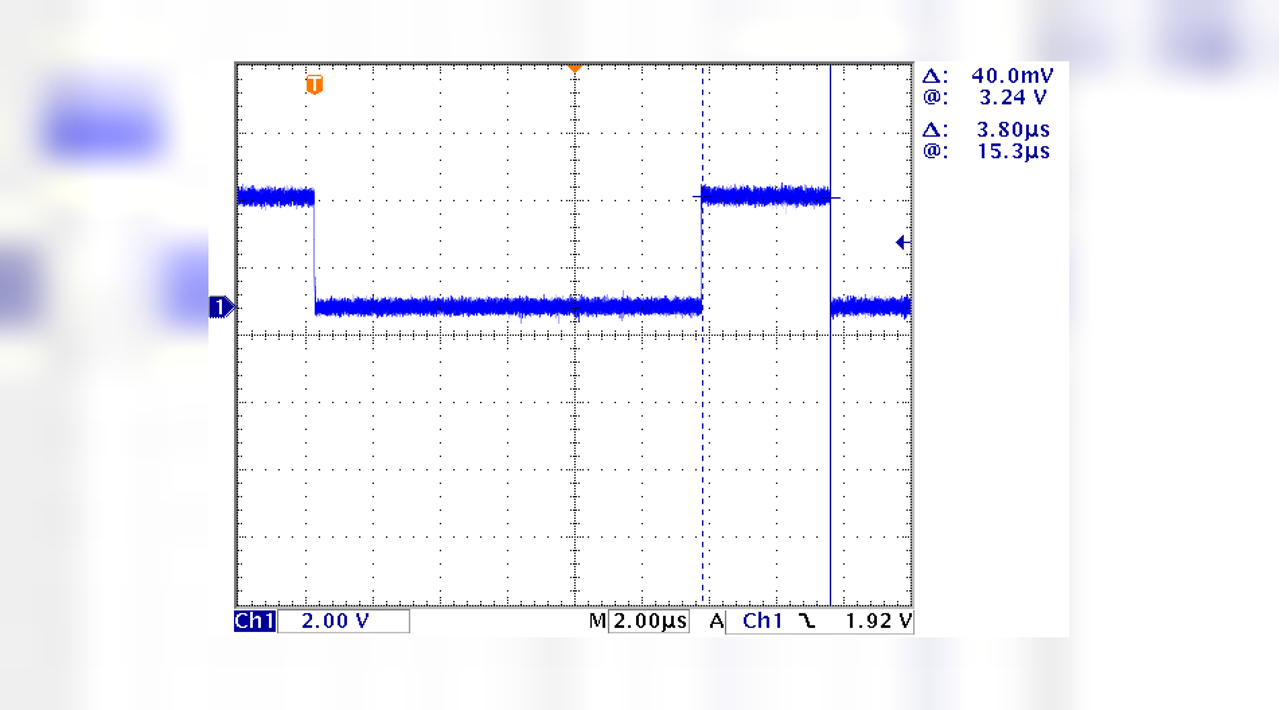

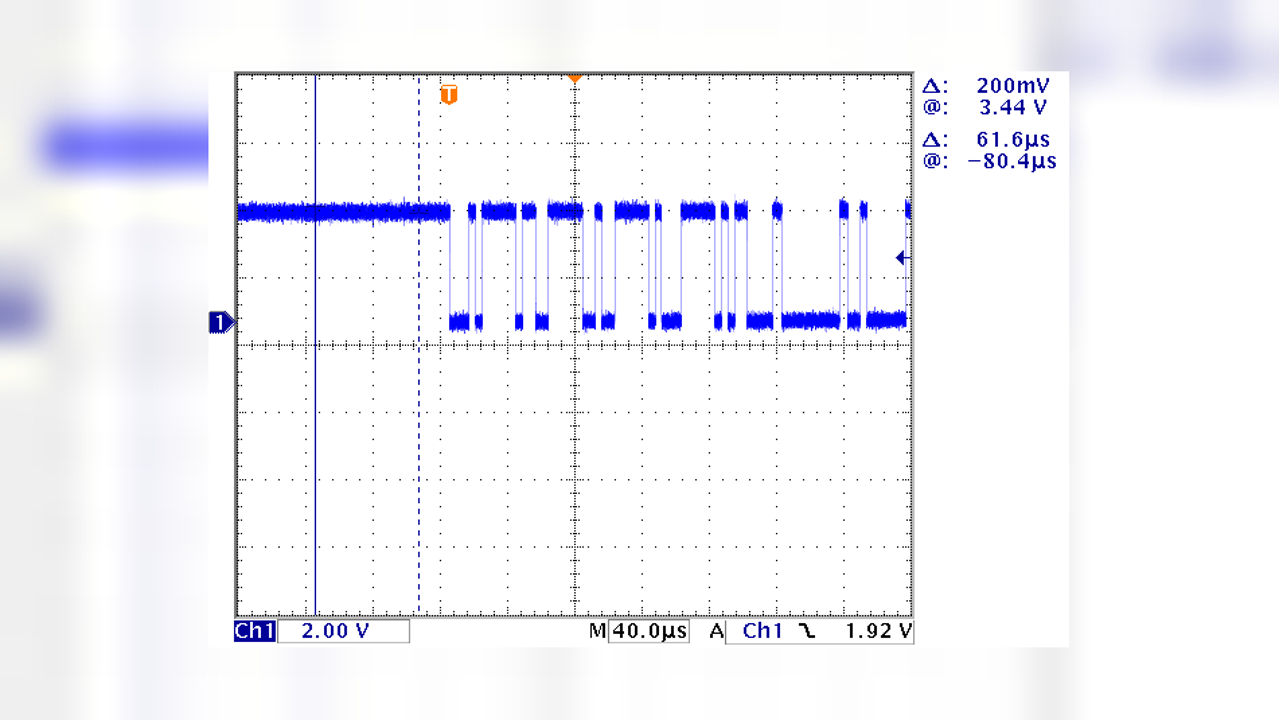

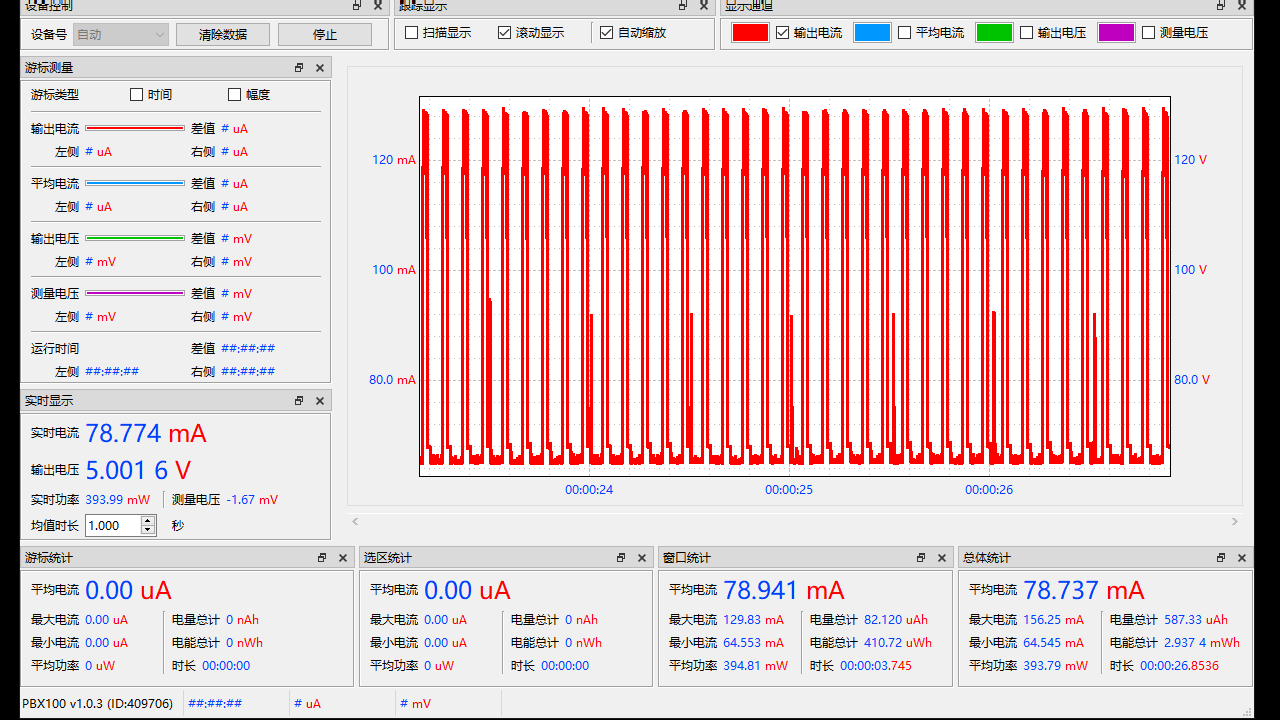

通电之后，模块的工作电流呈现脉冲形式，平均电流在79mA 左右。这种脉冲电流估计与发送射频脉冲有关系。测量第一管脚，为高电平。 ·应该是检测到我的存在。测量第二管脚，可以看到有串口数据输出。其中的脉冲波形还在变化。说明输出数据反映测量的结果。测量数据脉冲对应的时间，大约为 3.8微秒。对应波特率 256000。

GM1696058109_1280_720.MPG|_-7

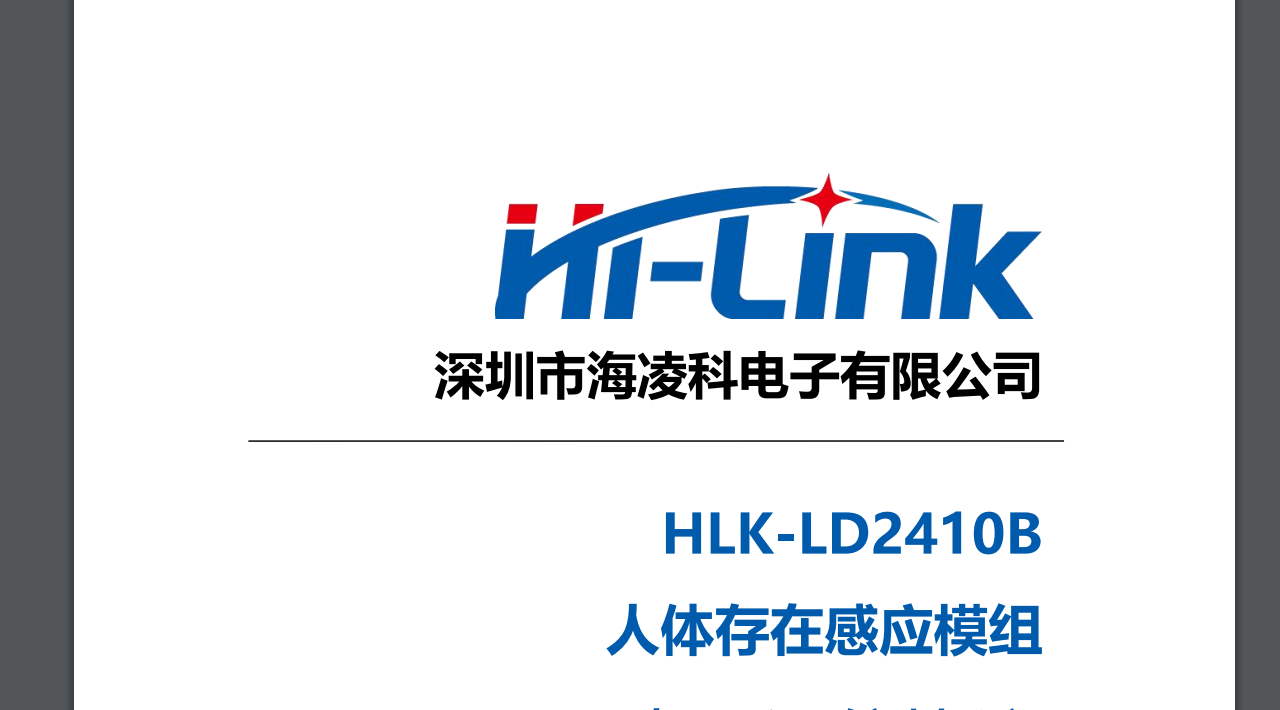

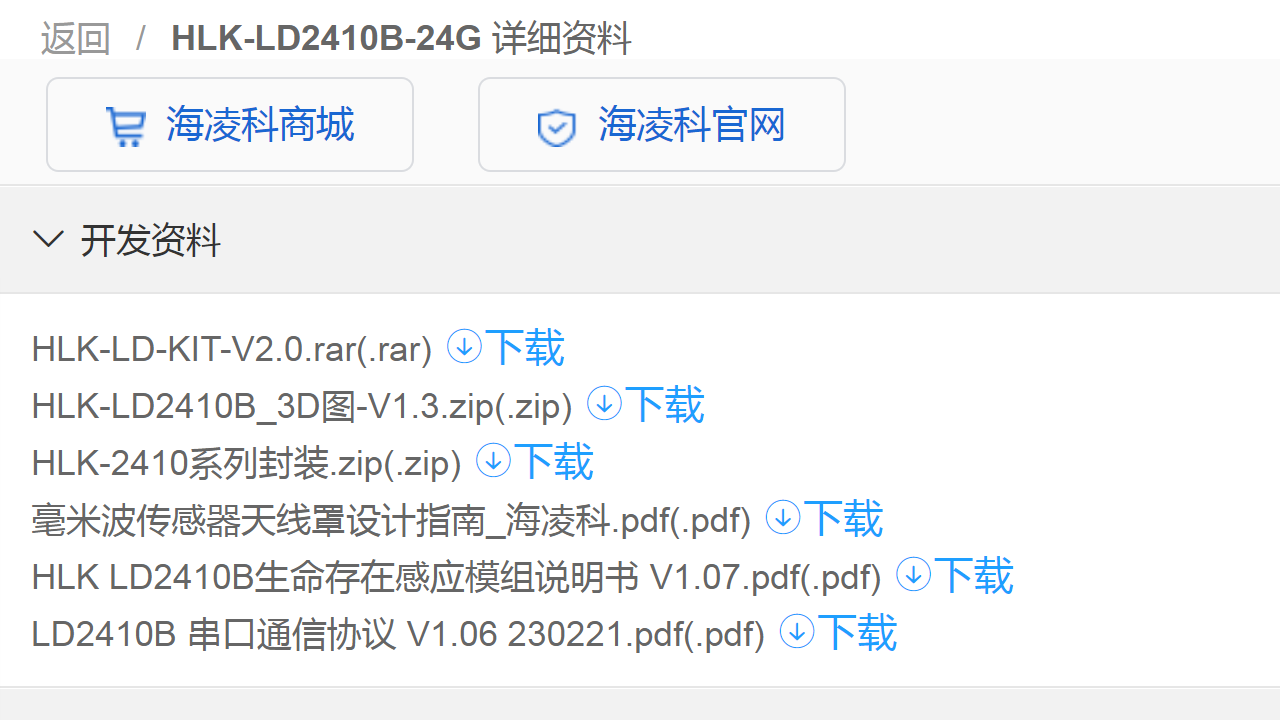

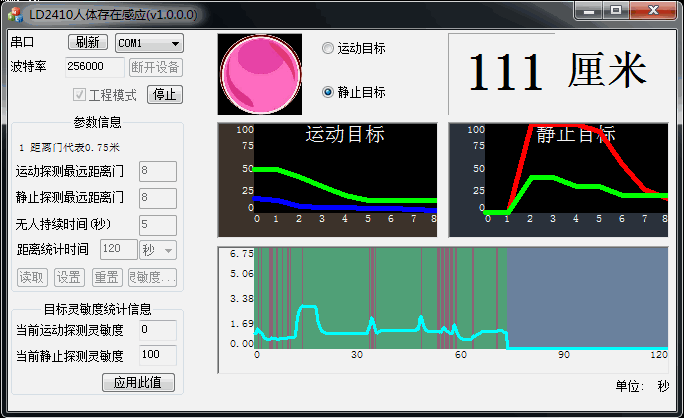

四、手机配置程序
