电感感应开关：SN04-N内部结构

SN04内部结构

• 滑丝杠上的无触点感应行程开关 SN04-N

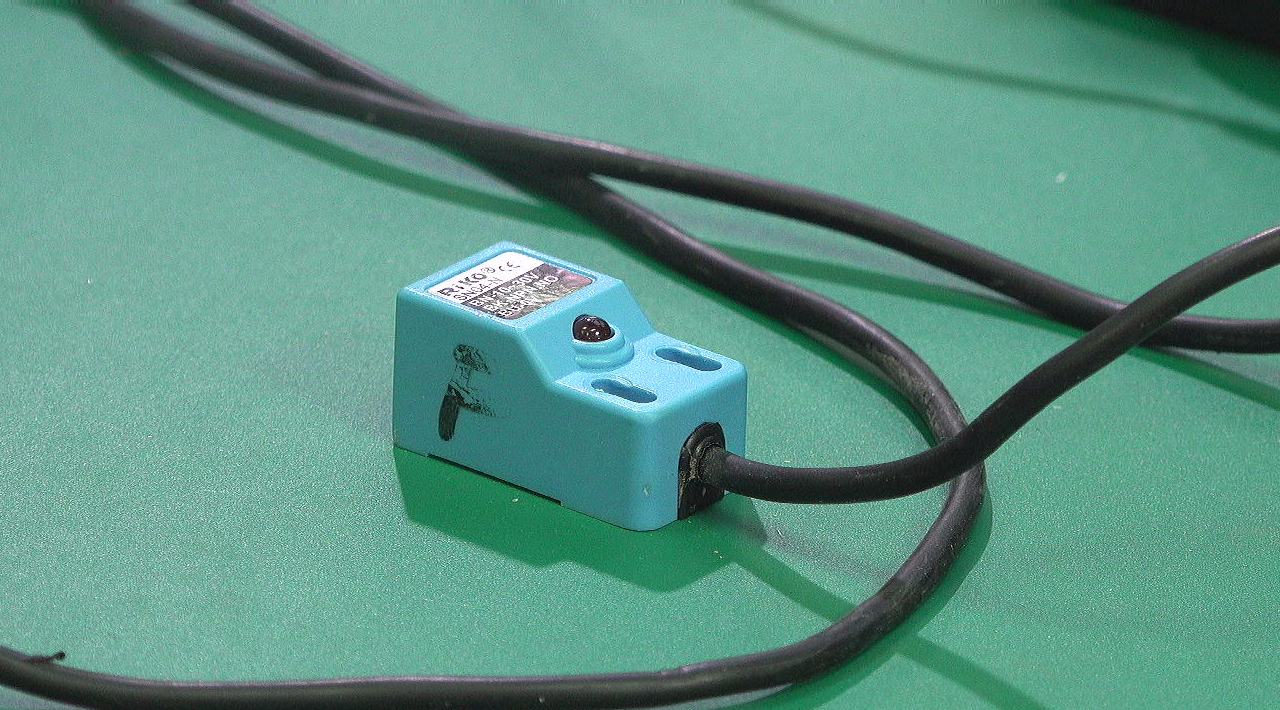

01 SN04-N感应开关

---

一、前言

  这个型号为 SN04-N 涡流感应接近开关损坏了。   前面对其工作特性进行了测量。  现在准备将其打开，  查看一下它内部的结构。

二、打开传感器

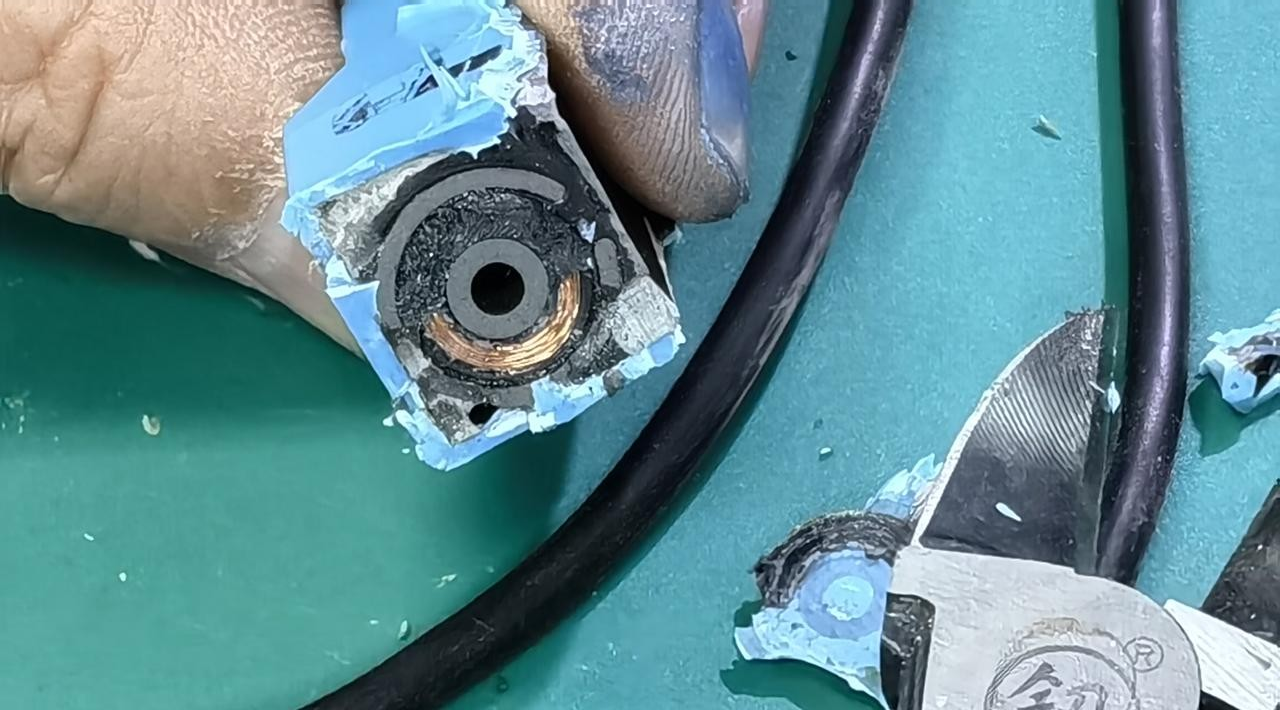

  利用斜口钳破坏传感器前面塑料壳。 揭开前面外壳，  可以看到一个圆形磁罐电感线圈。   前面磁罐是开口的， 所以能够在前面产生较强的磁场。 磁罐缝隙宽度大约为 5mm， ·这个距离应该与该传感器检测距离接近。

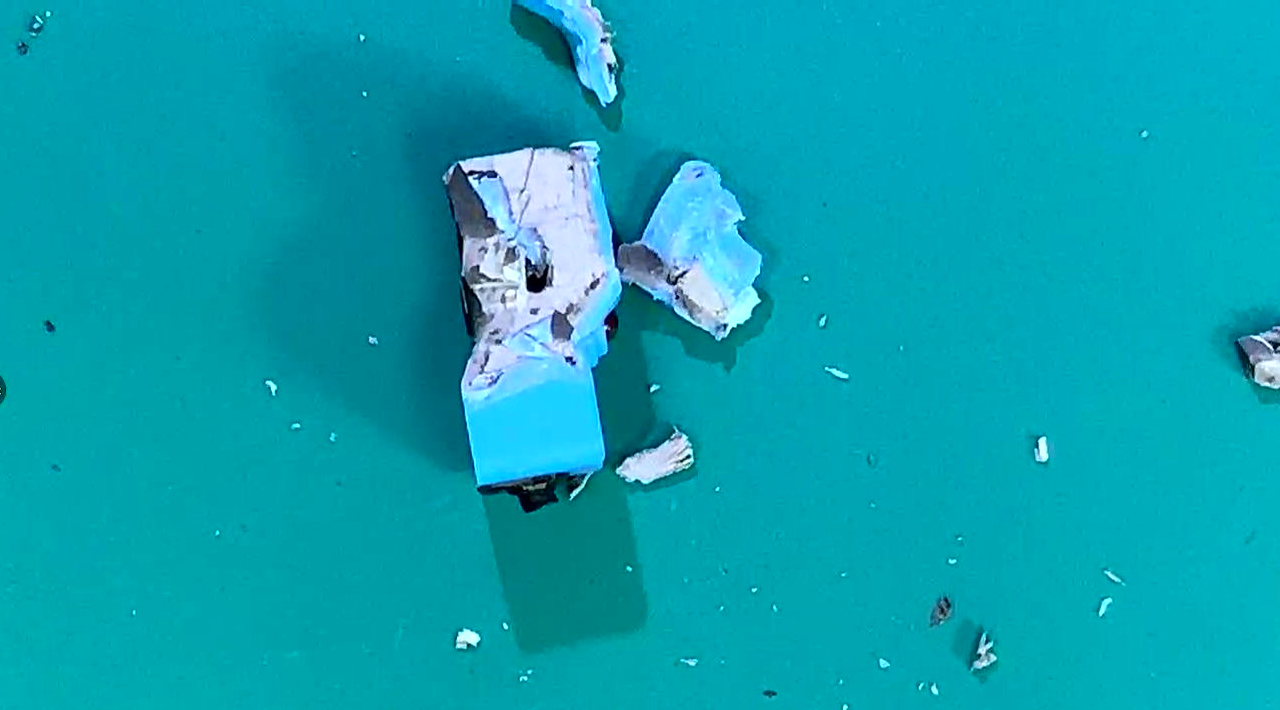

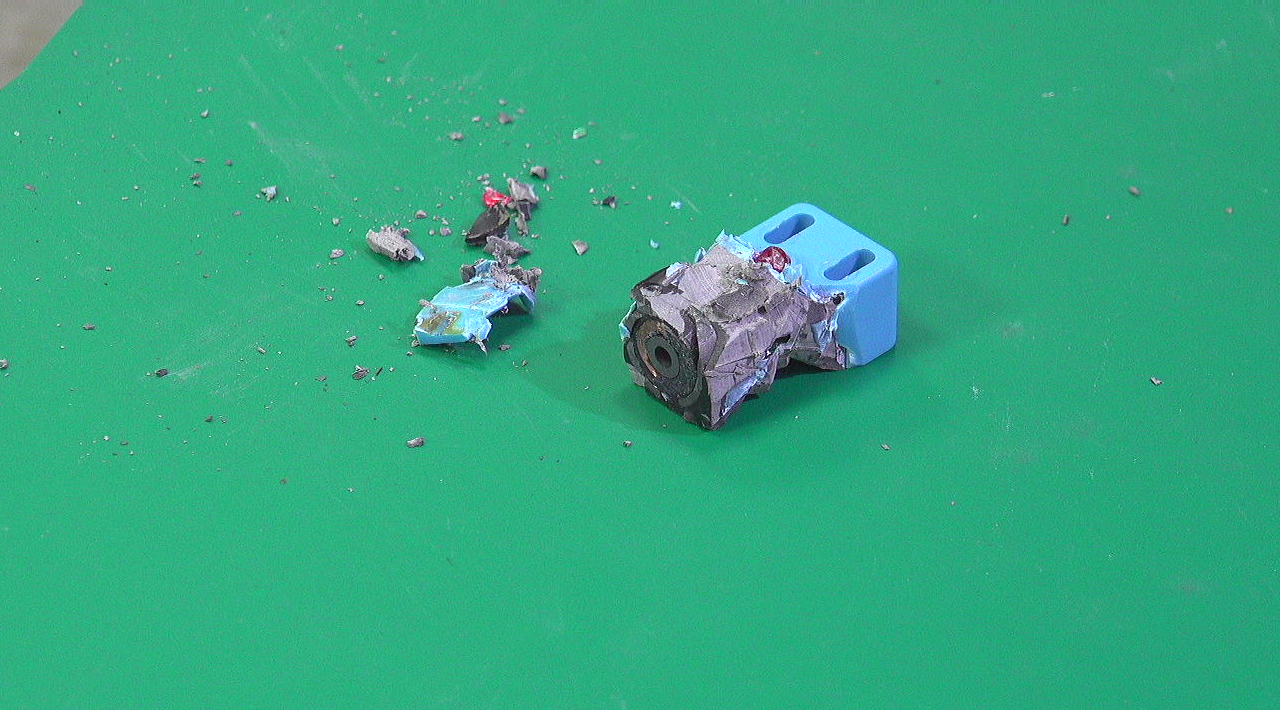

  继续破坏其它外壳部分，  但是传感器内被环氧树脂浇注满了。 无法进一步看到内部的电路板。  依稀能够辨析中间存在电路板上的表贴电容。  但进一步解剖非常困难了。

▲ 图1.2.1 传感器结构



※ 结  论 ※

---

  本文对于SN04 电感感应开关进行查看，  能够看到它前面的圆形磁罐电感。 但内有浇灌了环氧树脂， ·无法进一步查看内部的结构了。

---

● 相关图表链接:

• 图1.2.1 传感器结构
