同步整流 SY8368输出特性

同步降压DC稳压芯片 | SY8368AQQC

01 SY8368输出特性

一、前言

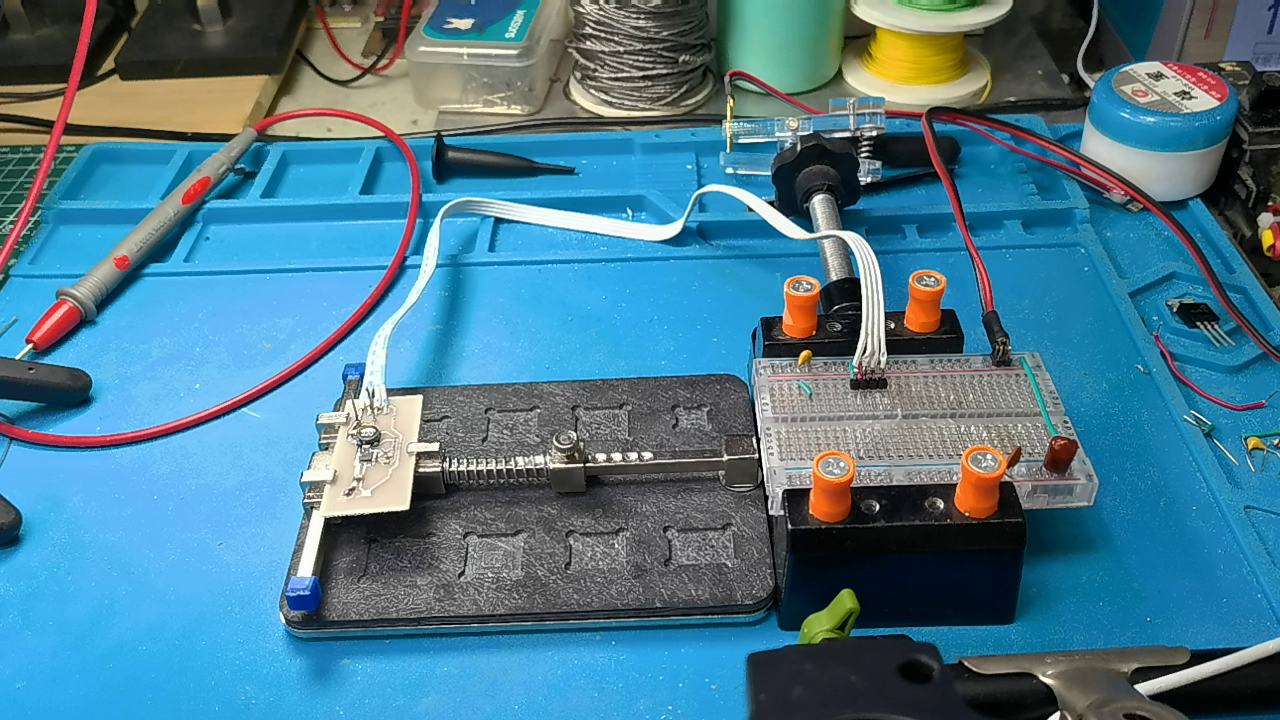

昨天晚上时间比较晚了，对于这款同步整流 DCDC芯片的功能只是做了初步的测试。 DCDC 芯片的型号为 SY8368。由于是通过引线将电源输出引导面包板上进行测试。所以电源内阻必然会包含有比较可观的线路电阻和接触电阻。这里显示的DC输出电压随着负载电流的增加而下降，对应的 0.12欧姆的斜率应该不是芯片本身对应的内阻。否则的话，这个芯片根本无法输出 8 安培的电流。下面重新测试一下电源的内阻，直接在测试板上焊接输出电压接口，利用电子负载测量电源的输出特性。尽可能获得该芯片的带载能力特性。

GM1704333798_1280_720.MPG|_-10

二、测试结果

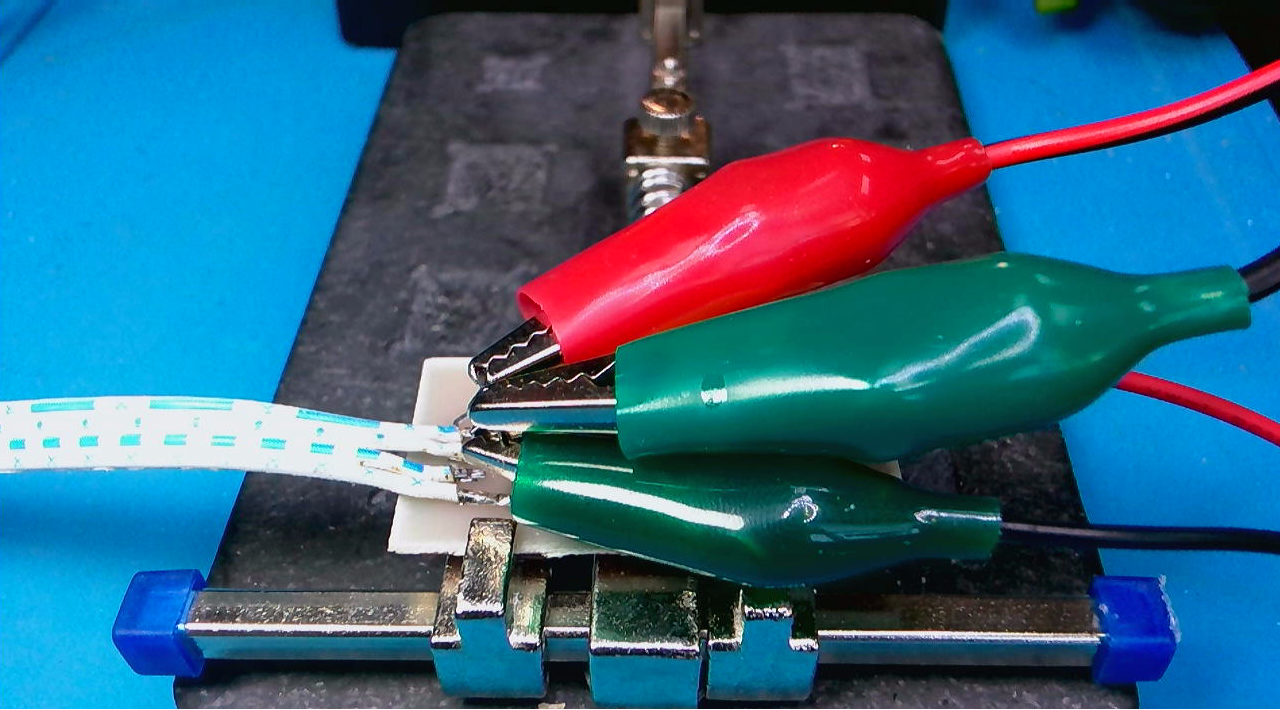

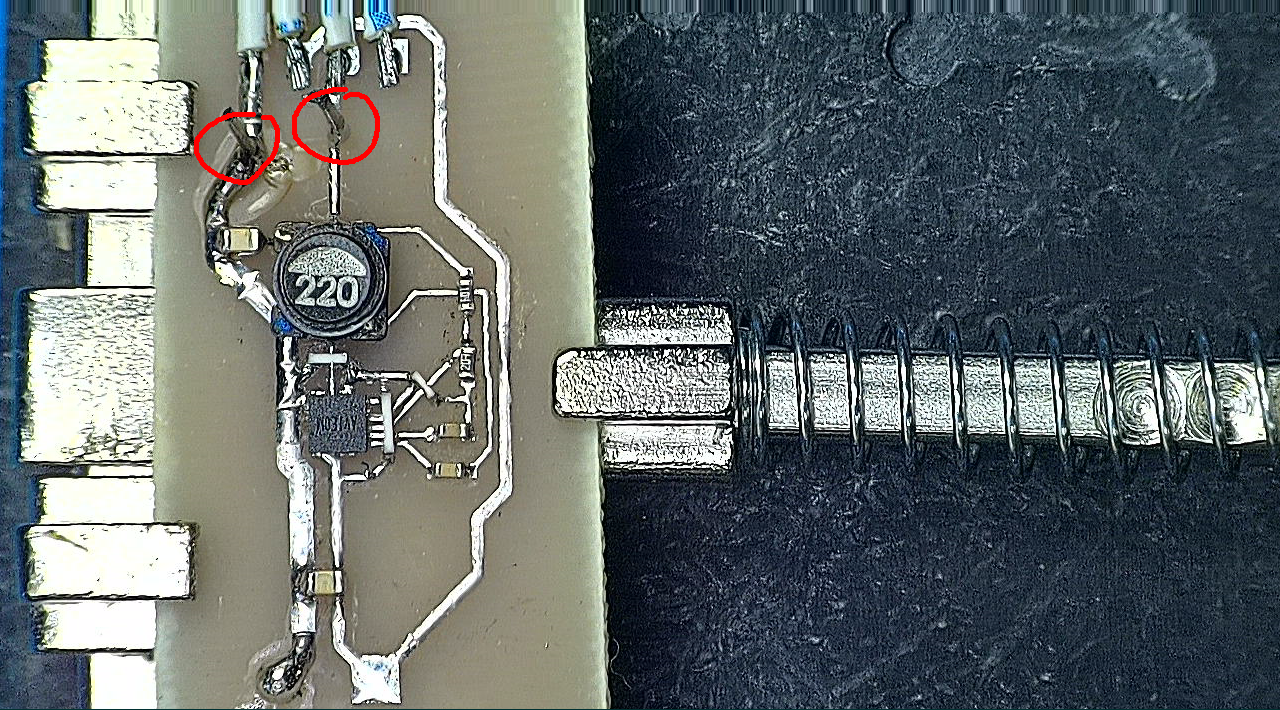

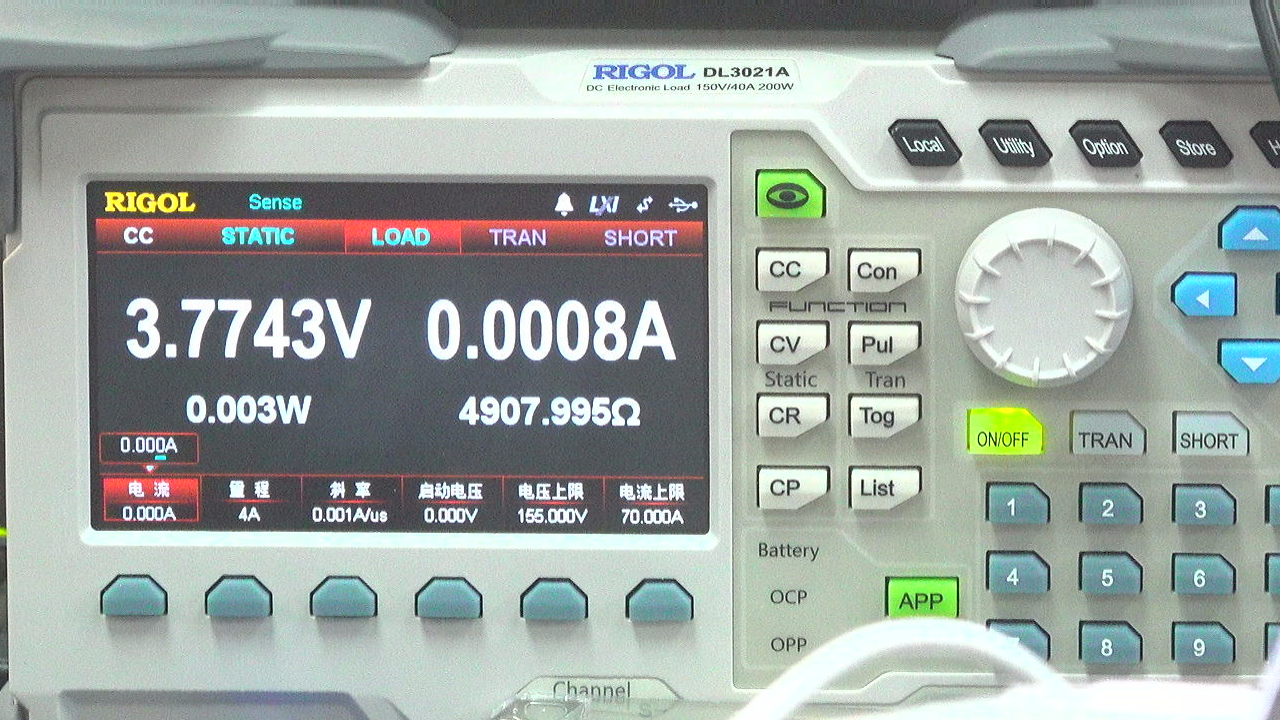

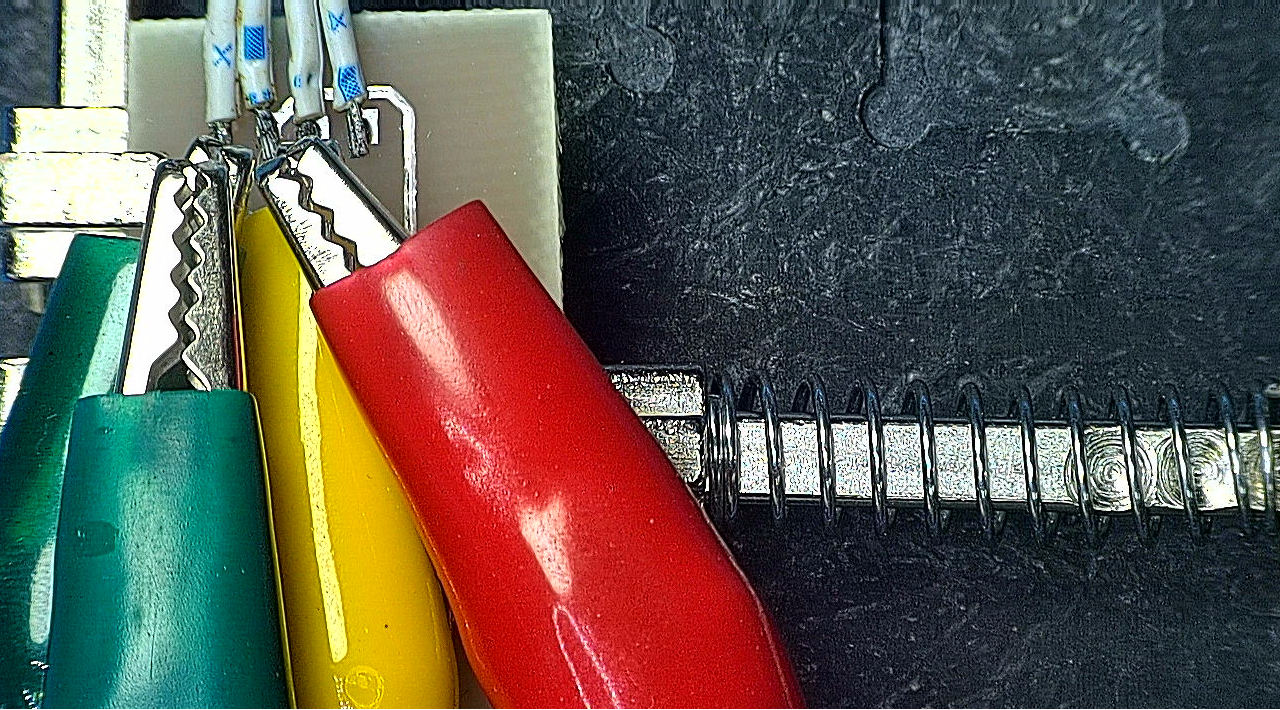

利用电子负载 DL3021对 SY8368重新进行测量。电阻负载的电流输入和电压感知输入分别使用两个线路，这样可以避免负载电缆对测量电压造成影响。电压感知部分在模块输出电源接口更靠近电路板的地方。负载电流从0逐步上升到 1.5A。测试结果令人大吃一惊。在负载电流小于1.2 A的时候，输出电压正常。当电流超过 1.2A的时候，电压输出突然降低到 0.2V。应该芯片进入了保护状态。具体原因不详。

GM1704334506_1280_720.MPG|_-9

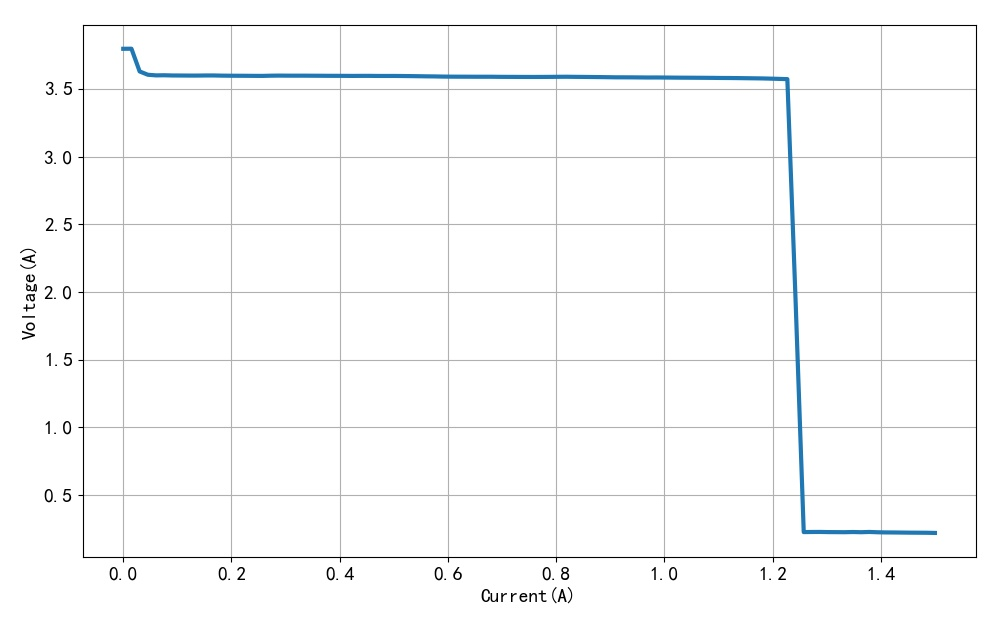

▲ 图1.2.1 输出电流与电压之间的关系

▲ 图1.2.1 输出电流与电压之间的关系

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-01-03
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *

dl3021open(109)

idim = linspace(0, 1.5, 100)
vdim = []

for i in idim:
    dl3021setcurrent(i)
    time.sleep(.5)
    v = dl3021volt()
    printff(i, v)

    vdim.append(v)

dl3021setcurrent(0)
tspsave('measure', idim=idim, vdim=vdim)


plt.plot(idim, vdim, lw=3)

plt.xlabel("Current(A)")
plt.ylabel("Voltage(A)")
plt.grid(True)
plt.tight_layout()
plt.show()





#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

idim=[0.00,0.02,0.03,0.05,0.06,0.08,0.09,0.11,0.12,0.14,0.15,0.17,0.18,0.20,0.21,0.23,0.24,0.26,0.27,0.29,0.30,0.32,0.33,0.35,0.36,0.38,0.39,0.41,0.42,0.44,0.45,0.47,0.48,0.50,0.52,0.53,0.55,0.56,0.58,0.59,0.61,0.62,0.64,0.65,0.67,0.68,0.70,0.71,0.73,0.74,0.76,0.77,0.79,0.80,0.82,0.83,0.85,0.86,0.88,0.89,0.91,0.92,0.94,0.95,0.97,0.98,1.00,1.02,1.03,1.05,1.06,1.08,1.09,1.11,1.12,1.14,1.15,1.17,1.18,1.20,1.21,1.23,1.24,1.26,1.27,1.29,1.30,1.32,1.33,1.35,1.36,1.38,1.39,1.41,1.42,1.44,1.45,1.47,1.48,1.50]
vdim=[3.80,3.80,3.63,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.60,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.59,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.58,3.57,3.57,1.95,0.23,0.23,0.23,0.23,0.23,0.23,0.23,0.23,0.23,0.22,0.22,0.22,0.22,0.22,0.22,0.22,0.22]

将输出电流在 0.1A 到 1A 之间的电压曲线绘制出来，可以看到在负载电流1A的情况下，电压大约降低了 14mV。因此，对应着电源模块内阻为 14毫欧姆。这要比昨天晚上测量的结果， 120毫欧姆小了近八倍。从而也验证了该模块巨大的输出电流的能力。

GM1704334797_1280_720.MPG|_-5

▲ 图1.2.2 电流在0.1A到1A之间的电压变化

▲ 图1.2.2 电流在0.1A到1A之间的电压变化

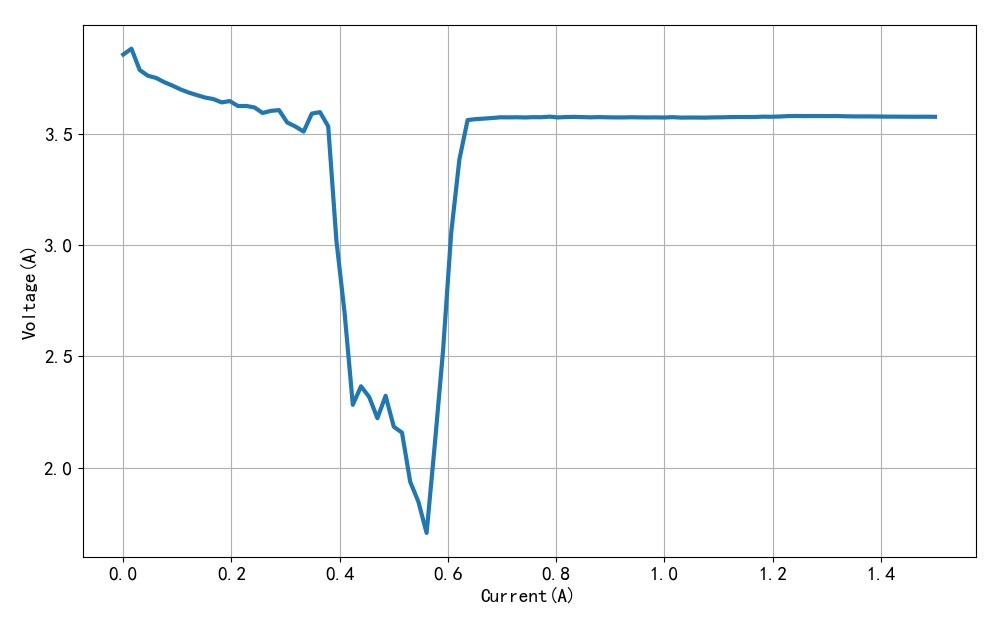

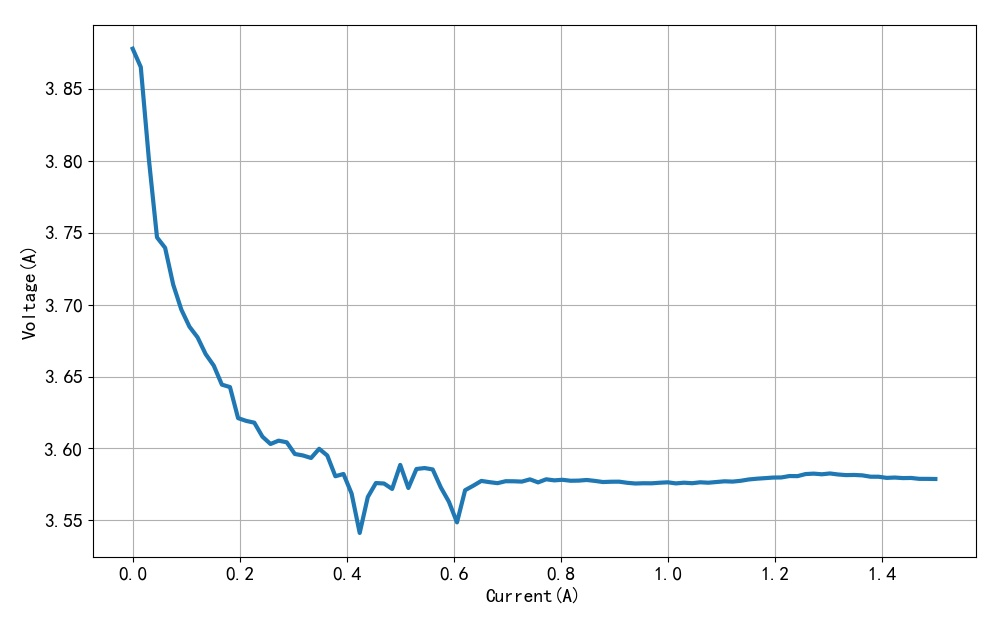

▲ 图1.2.3 输出电流与电压

▲ 图1.2.3 输出电流与电压(第一次测量结果)

▲ 图1.2.4 输出电压电流曲线（第二次测量结果）

▲ 图1.2.4 输出电压电流曲线（第二次测量结果）

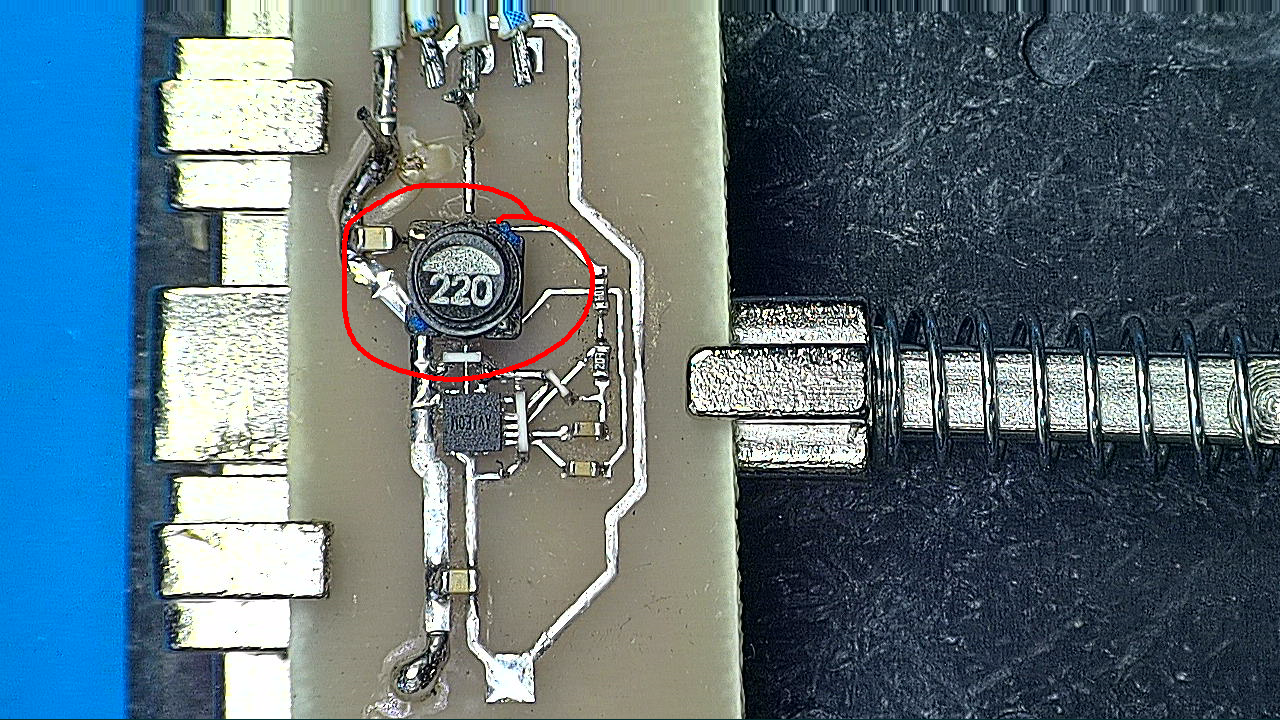

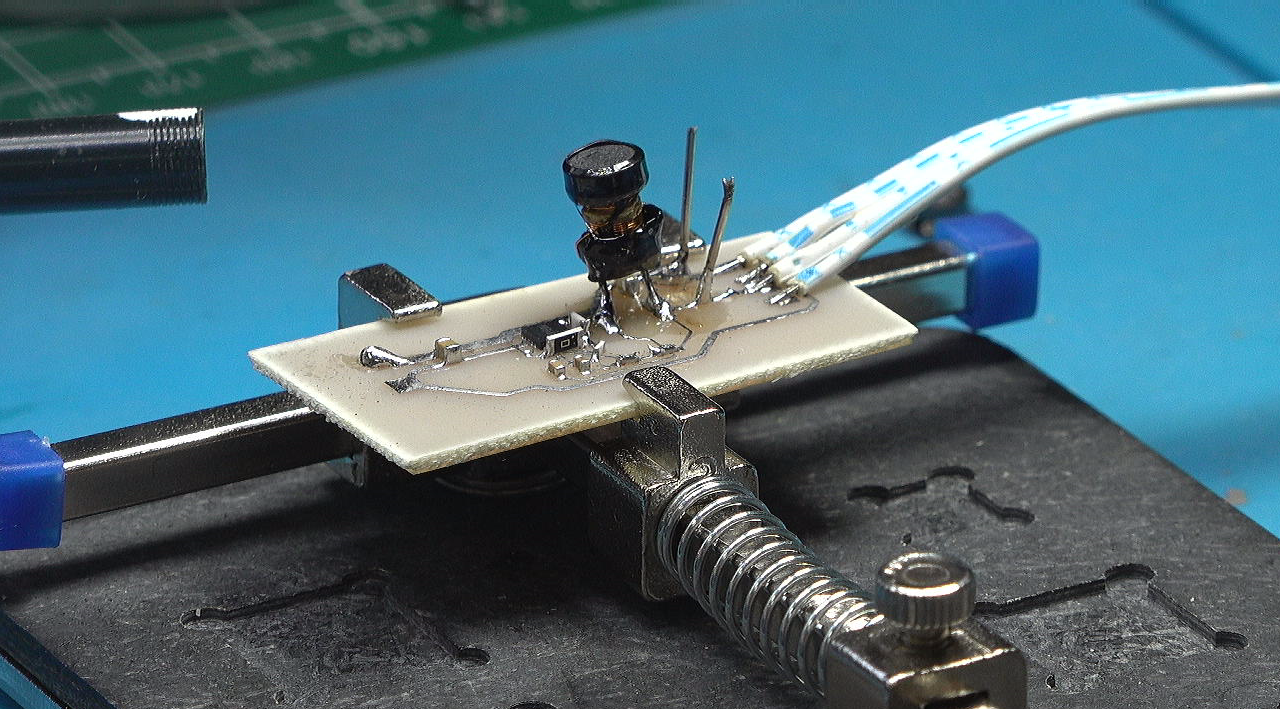

关于电流超过1.2A之后，电压突降，最终是因为实验所选用的电感允许通过的电流太小了。下面更换这个电感。选择电流更大，同时电感量也大的电感。这是一个220微亨的电感。替代原来的微型电感。后来由于封装问题，改成了一个直插的电感。第一次测量，发现在电流为 0.5A 左右输出电压突变，第二次测量，就没有这个突变了。估计是电路中存在短暂的接触不良造成的。将负载电流放大到 2.5A。可以看到在2A之内，电压都非常稳定。超过 2.4A之后，电压突然下降。这一次依然是电感造成的。所使用的电感在 2A多的电流下已经开始发烫，它的底部塑料支撑开始融化了。因此，为了发挥这款DCDC开关电压输出电流的能力，需要对输出电感选择电流容量大的电感。

GM1704336250_1280_720.MPG|_-14

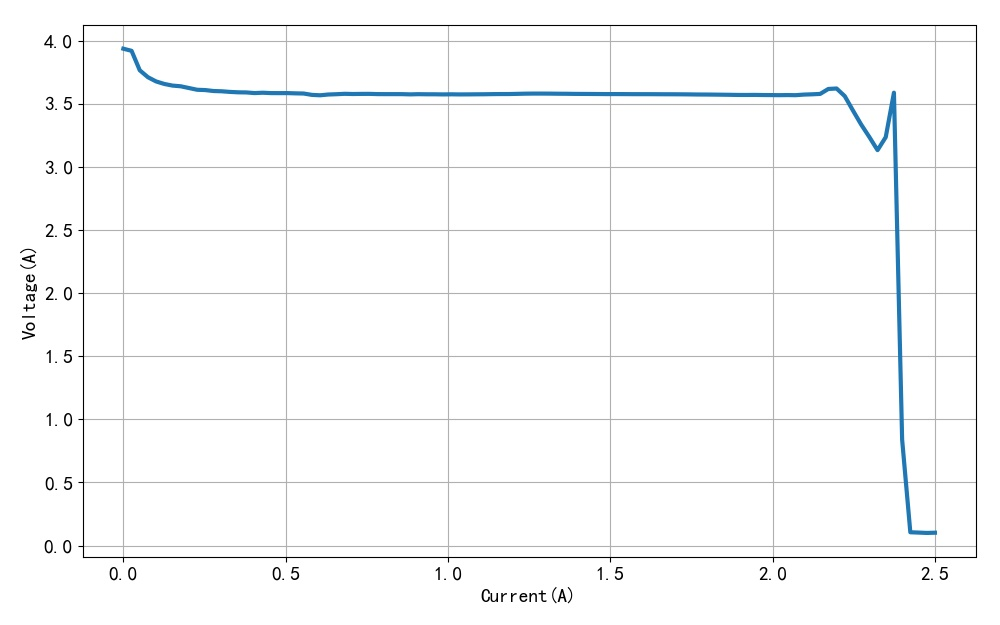

▲ 图1.2.5 输出电压电流（2.5A）范围
