同步整流开关电源SY8368

01 DCDC稳压芯片

购买到的SY8368 同步降压稳压芯片到货了。它的体积非常小，尺寸为3×3mm大小。下面根据它的数据手册对其功能进行测试。

GM1704278254_1280_720.MPG|_-4

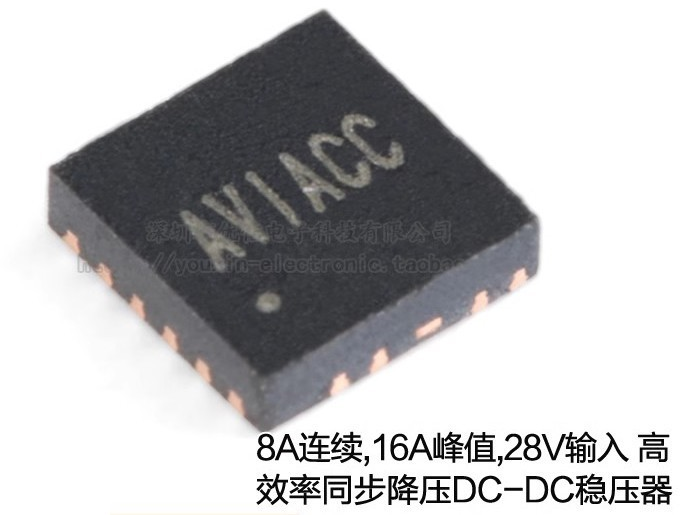

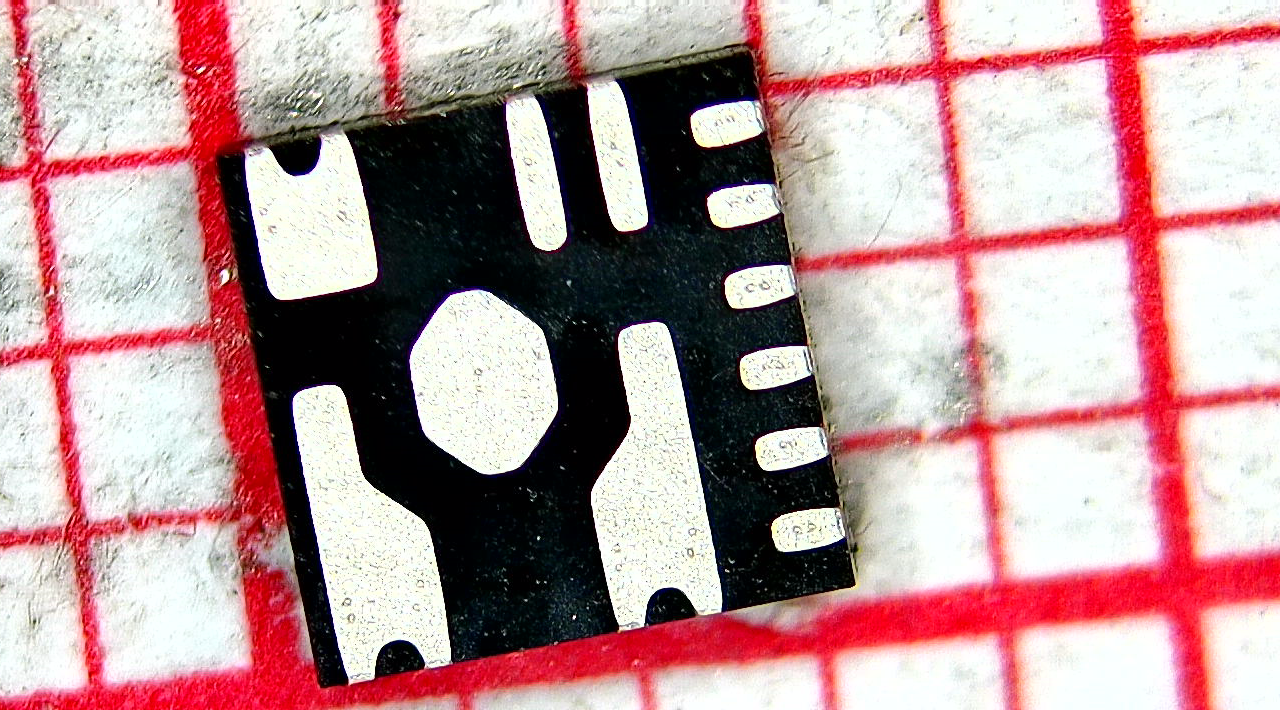

▲ 图1.1 SY8368芯片

▲ 图1.1 SY8368芯片

一、建立AD元件库

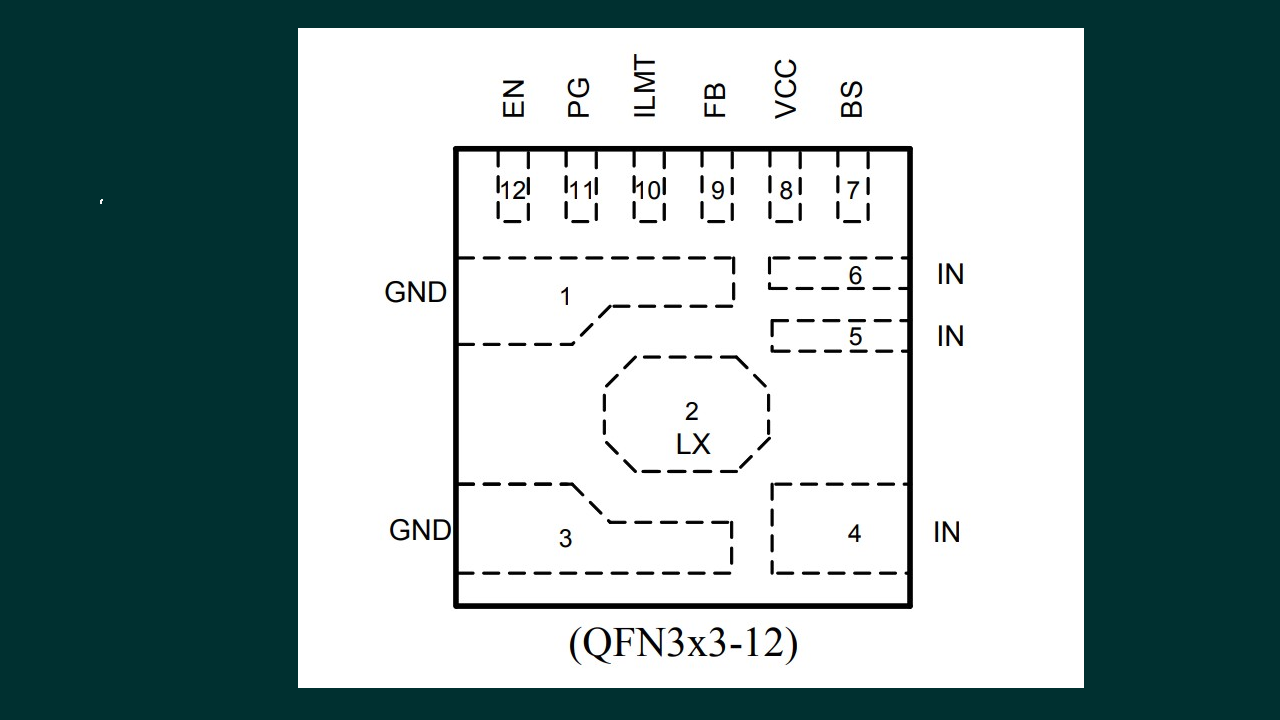

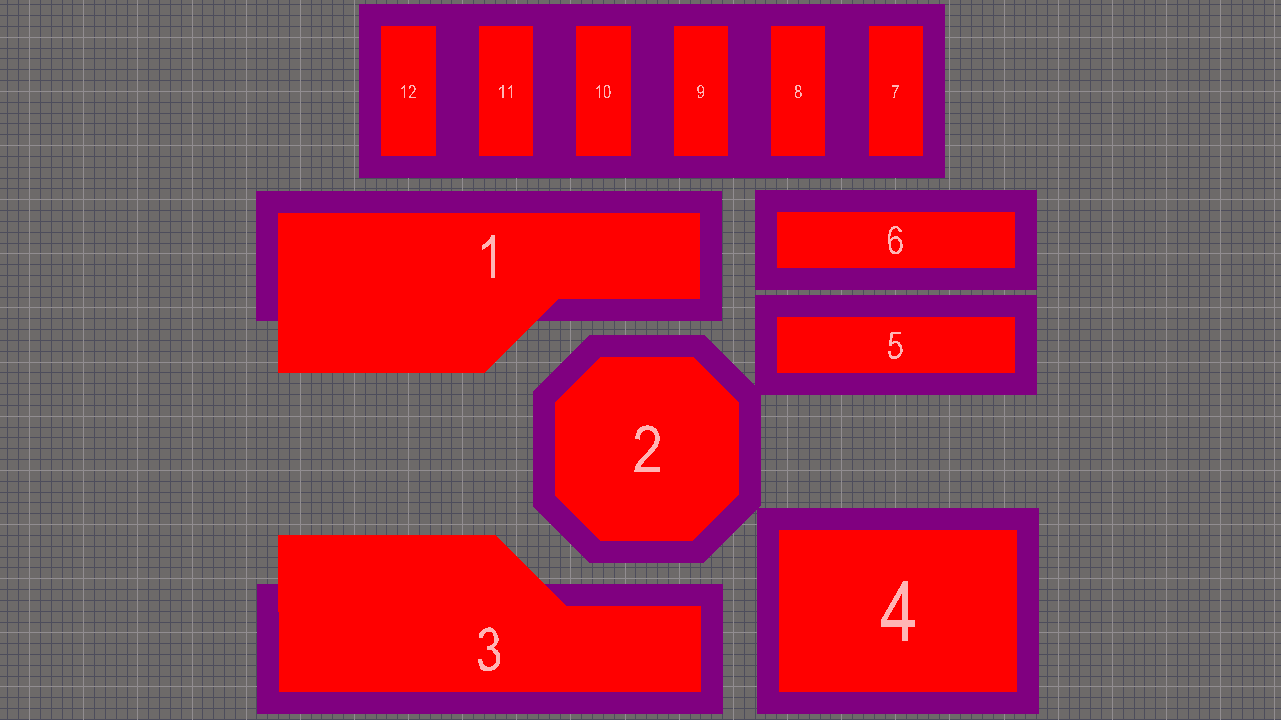

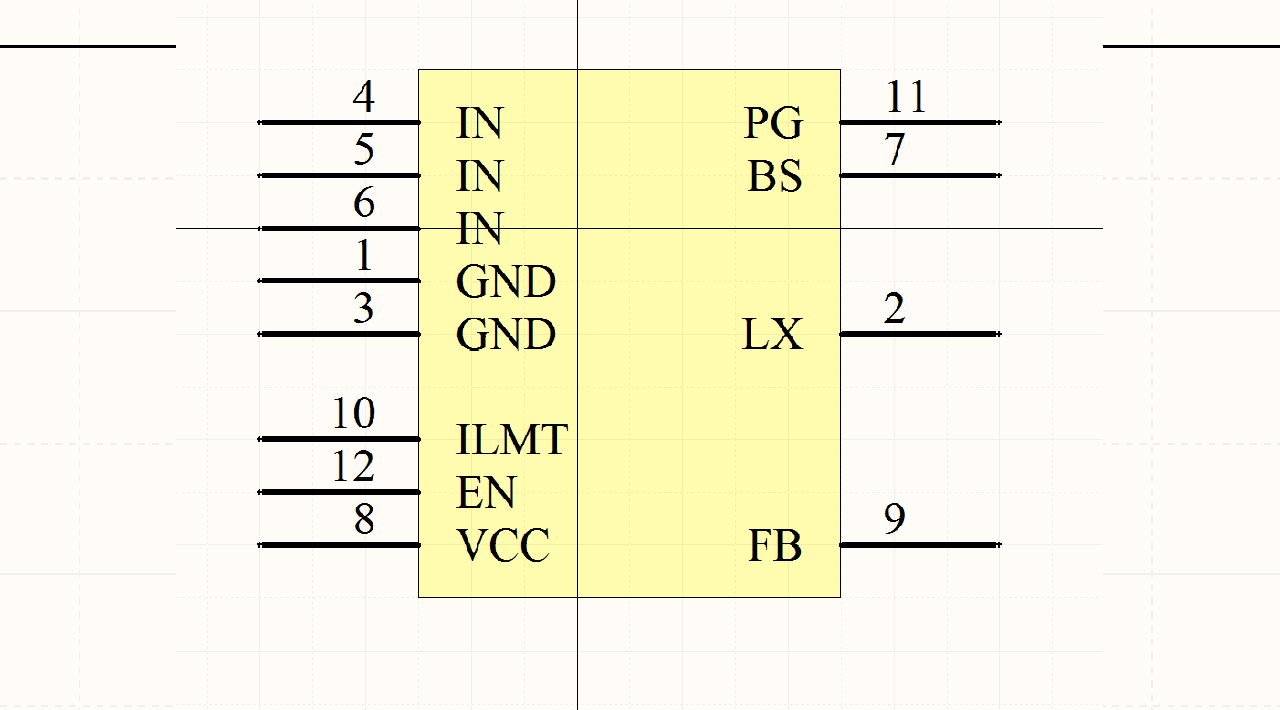

根据 SY8368 管脚定义，在它的数据手册中给出了推荐的PCB封装尺寸。在AD中，设计它的PCB封装器件。取名为 SY8368。设计对应的原理器件。

GM1704279696_1280_720.MPG|_-4

二、测试电路

设计测试电路板，具有三个跳线。由于过于密集，所以还有一条线没有能够连接。这是对应的原理图。
GM1704282948_1280_720.MPG|_-2

▲ 图1.2.1 测试电路原理图

▲ 图1.2.1 测试电路原理图

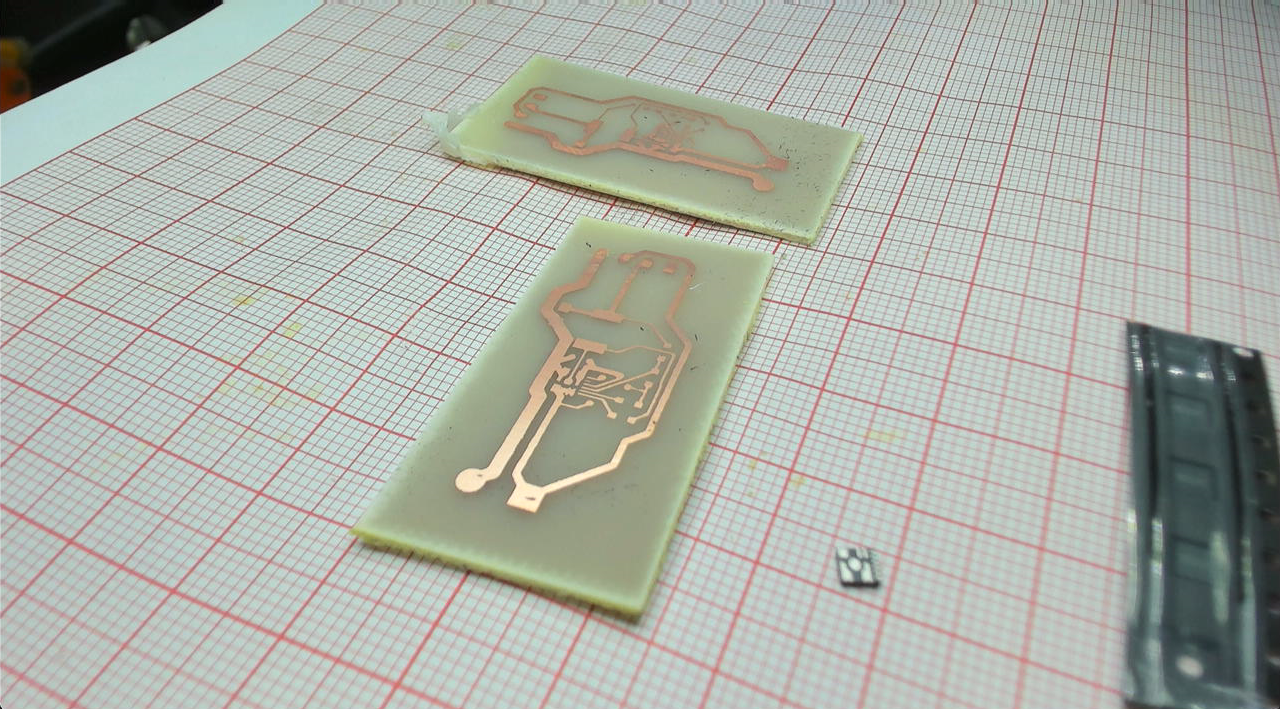

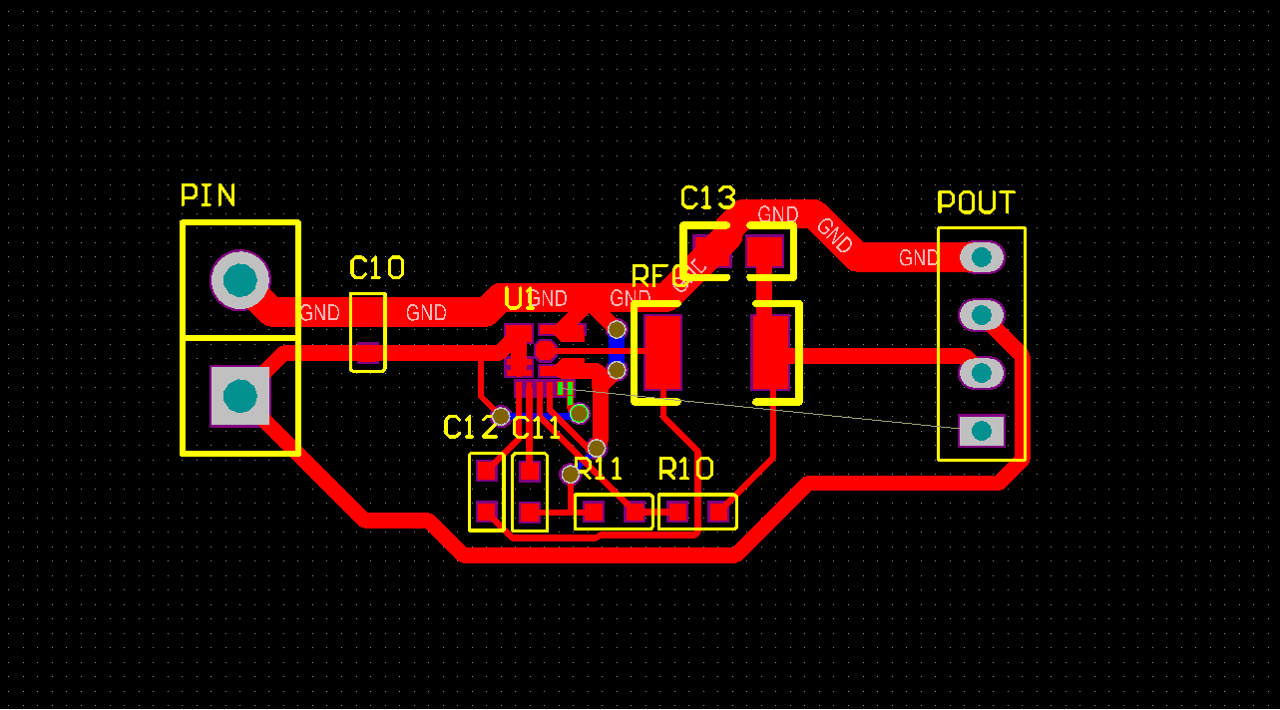

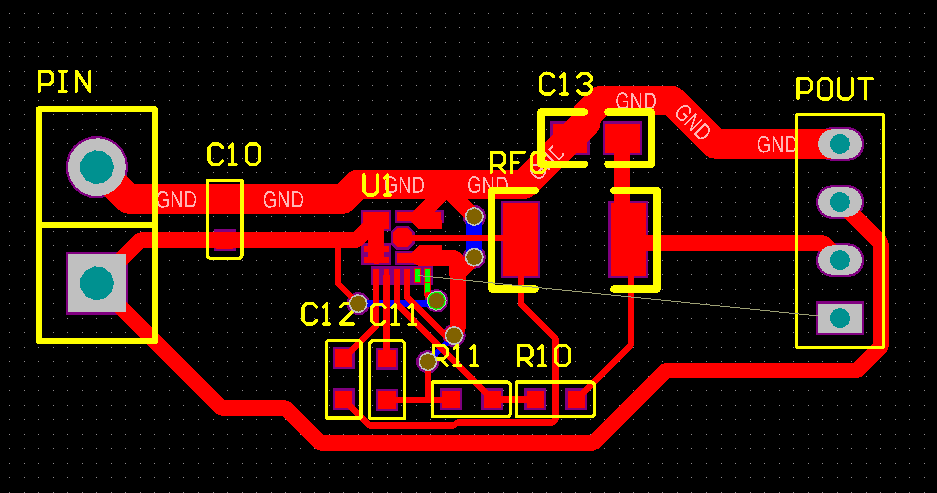

▲ 图1.2.2 测试电路板

▲ 图1.2.2 测试电路板

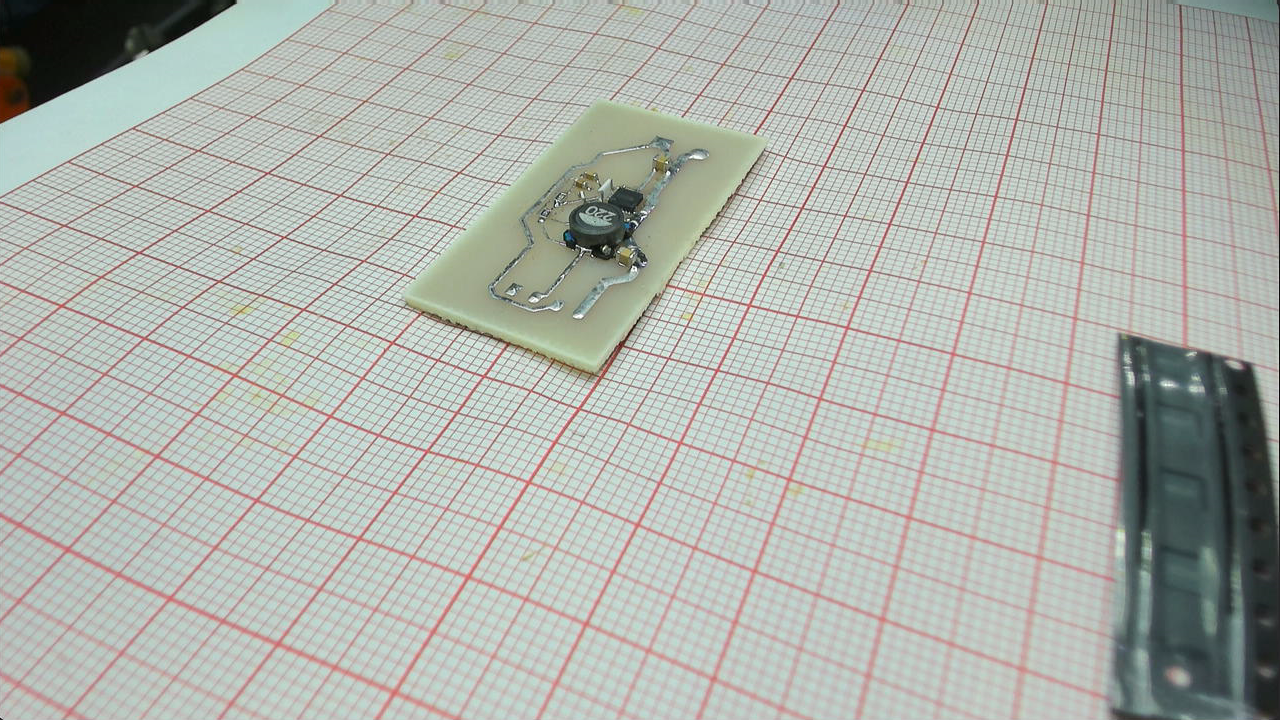

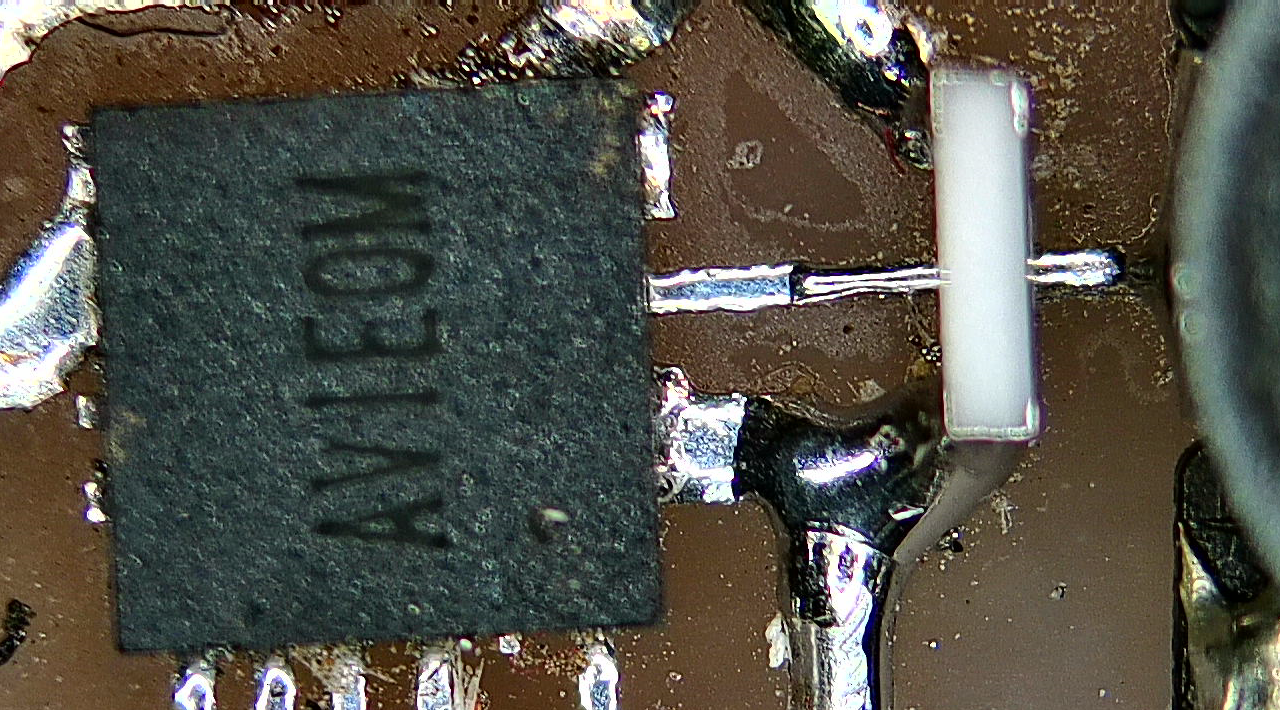

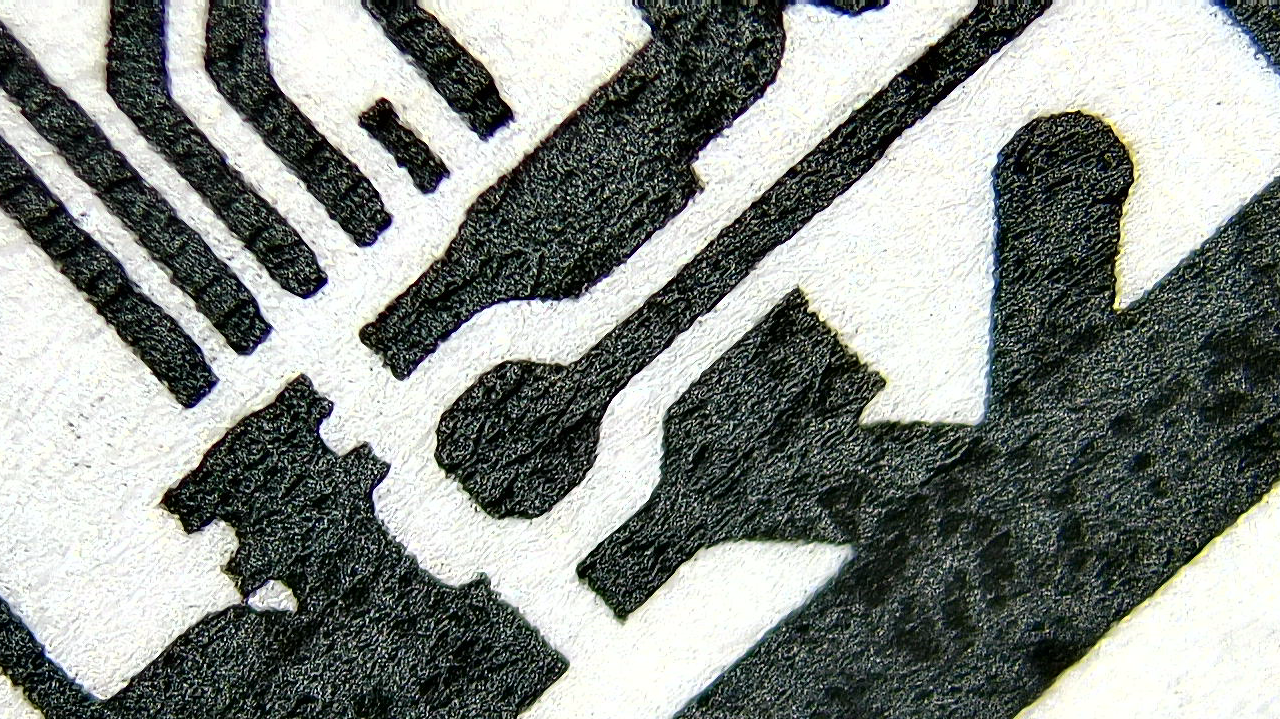

还是通过热转印的方法制作测试电路板，其中的跳线通过 0 欧姆进行连接。一分钟之后，获得测试电路板。下面对其进行焊接和测试。

GM1704283517_1280_720.MPG|_-4

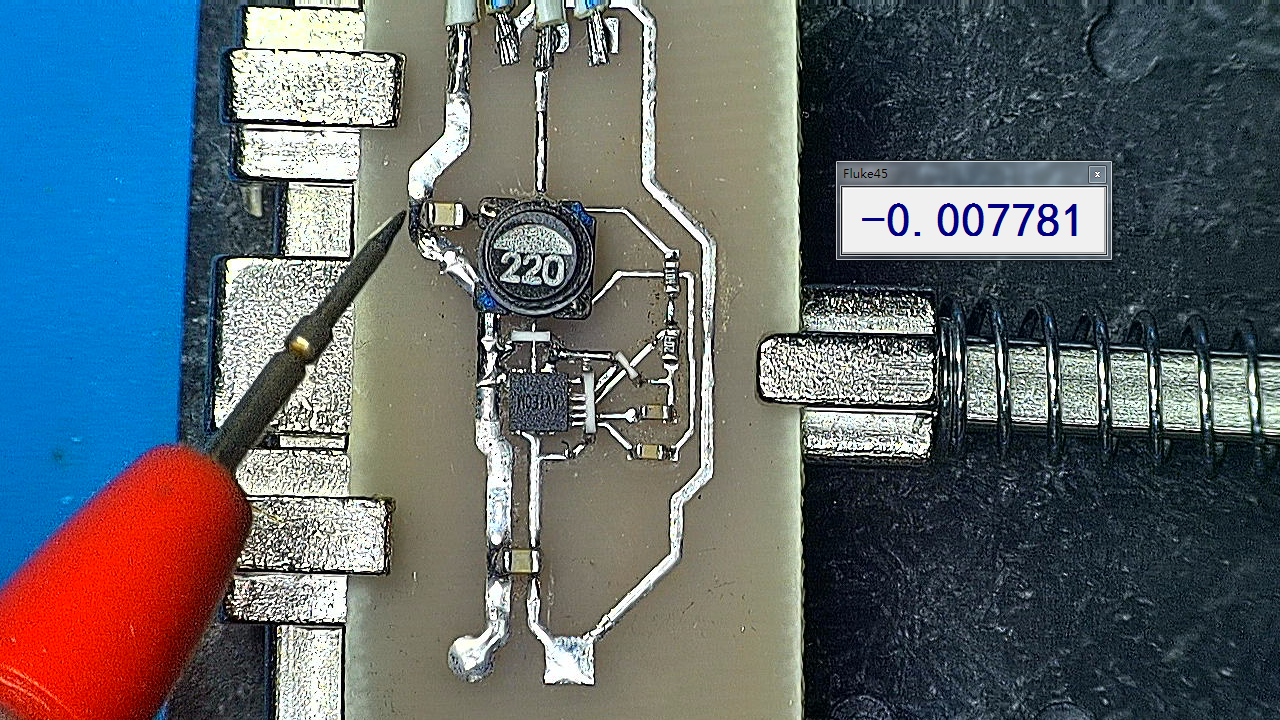

器件还接完毕。下面进行测试。

GM1704284879_1280_720.MPG|_-2

三、测试结果

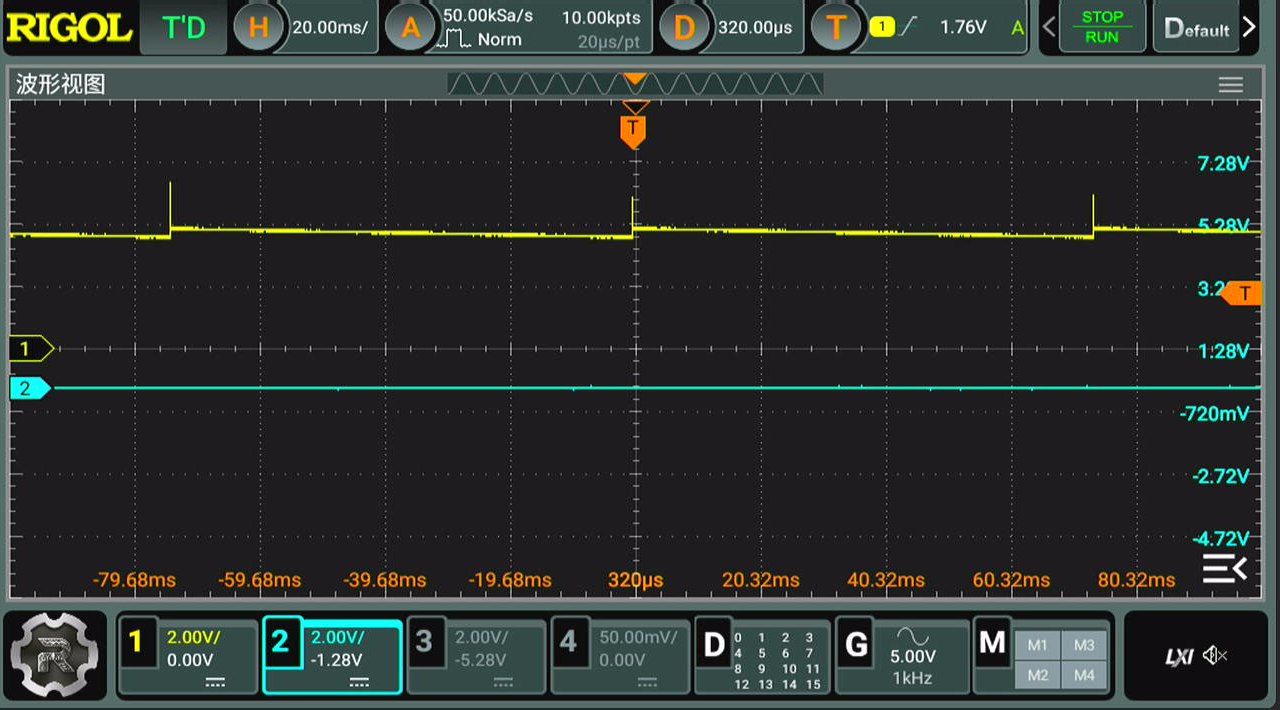

电路板上， R1,R2两个电阻分别取100k欧姆和 20k欧姆。那么电源输出为 3.6V。给模块提供5V电源，在输出空载下，测量输出电压。使用数字万用表进行测量。输入电压为 5V，输出电压为3.7V，比理论计算值大。示波器观察输出电压，可以看到电源输出呈现间歇振荡形式。

GM1704285716_1280_720.MPG|_-8

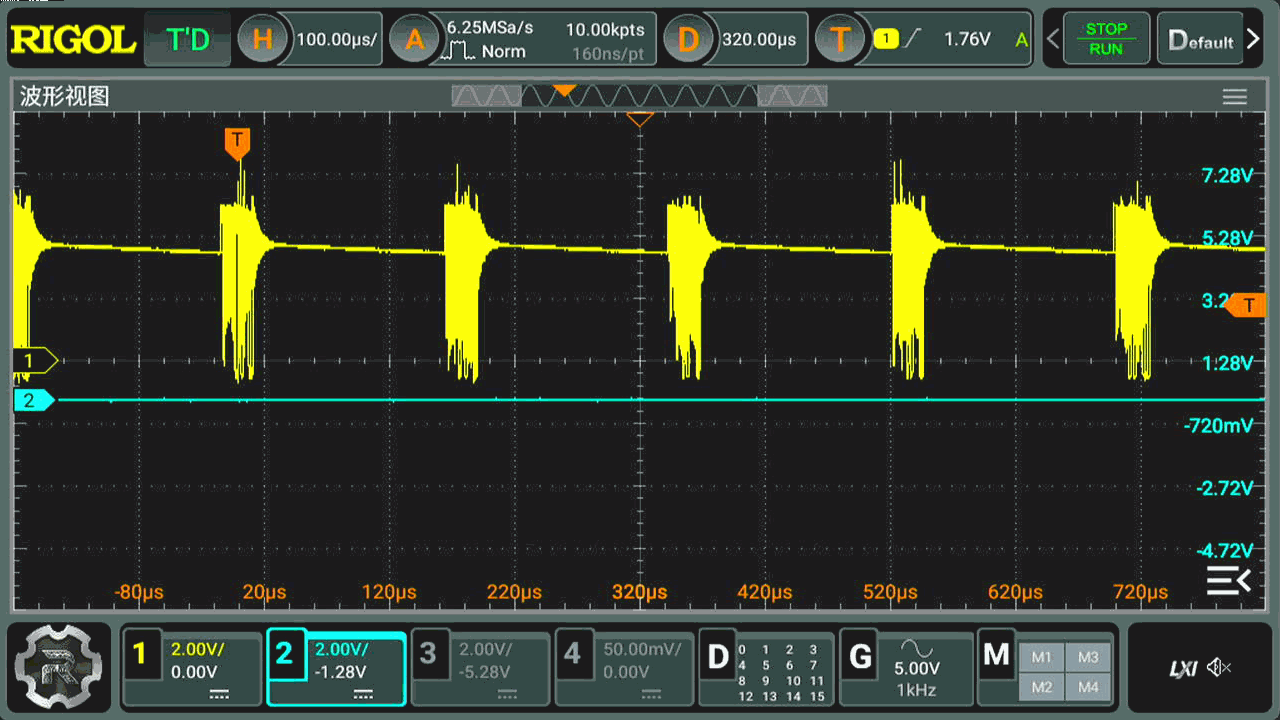

给电源增加200欧姆负载，测量输出电压，电压为 3.6V，与理论计算值相等了。测量电感之前的波形，可以看到此时仍然输出呈现简谐振荡模式。
GM1704286111_1280_720.MPG|_-2

▲ .在负载200欧姆情况下振荡电压波形

▲ .在负载200欧姆情况下振荡电压波形

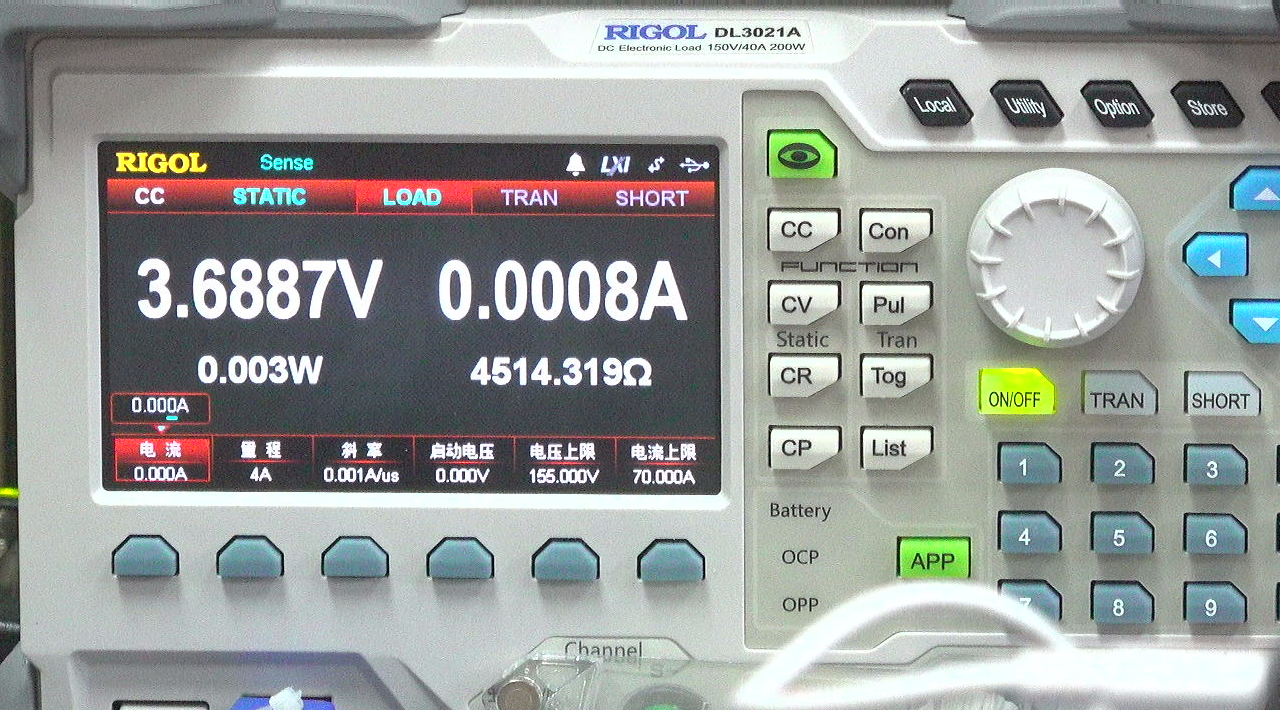

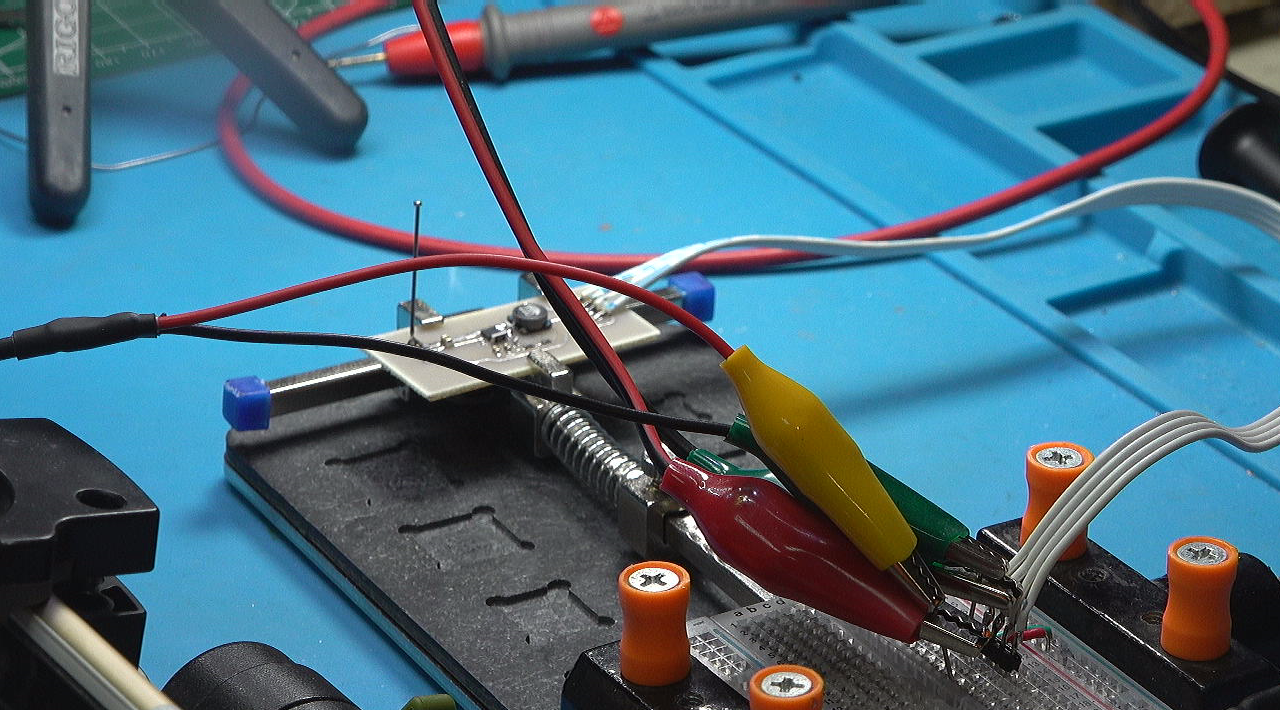

使用电子负载DL3021 测量 SY8368输出电压特性。在输入电压5V的情况下，对应的不同负载电流输出电压下降的趋势。可以看到在输出电流达到0.5A的时候，输出电压下降加速。估计是因为线路引起的压降增加，使得芯片实际输入电压降低。将输入电压提高到9V，对应的输出电流和电压的关系。可以看到在空载的时候，输出电压达到了 3.8V。随着负载电流超过50mA，电压下降到3.6V。然后随着负载电流增加，电压近似线性下降。测量负载电流在1A的范围内，这种线性下降的趋势保持不变。如果按照电压从 3.6V下降来看，在负载电流1A时，电压下降了 0.12V。所以电源对应的内阻近似为 0.12欧姆。

GM1704286943_1280_720.MPG|_-4

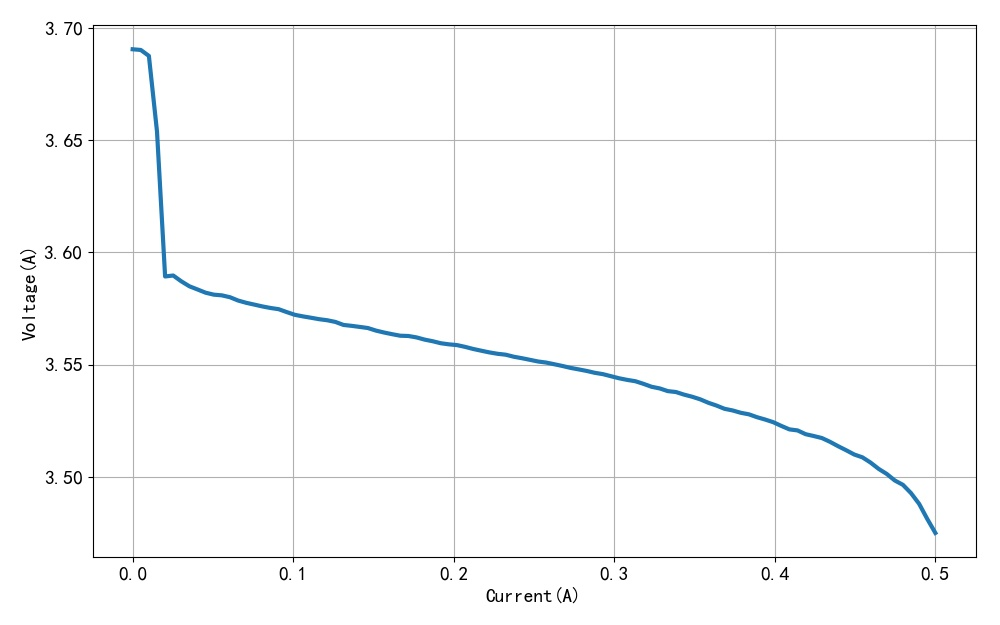

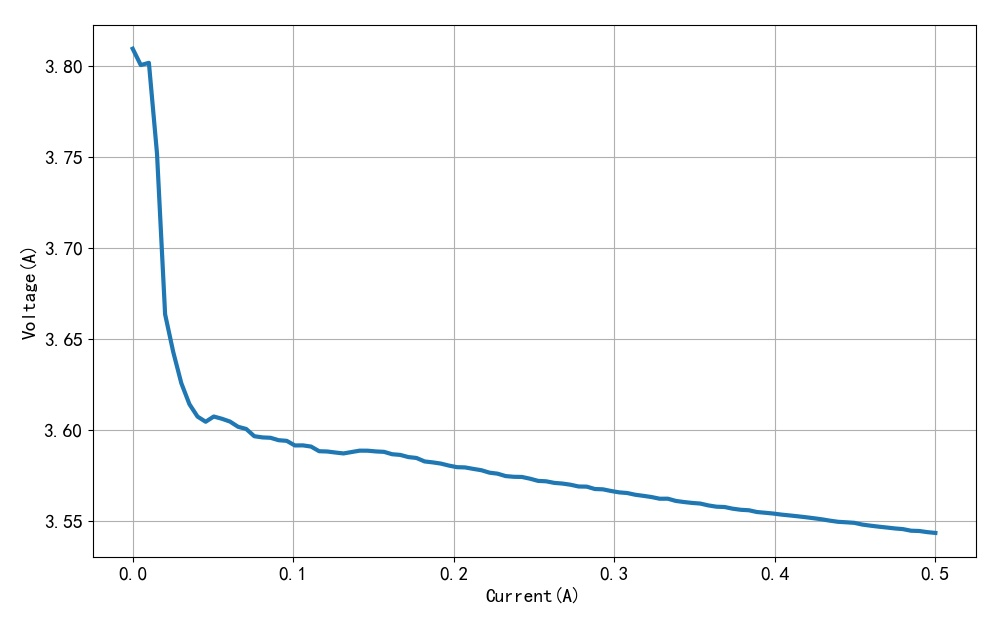

▲ 图1.3.2 不同电流下对应的输出电压（输入电压5V）

▲ 图1.3.2 不同电流下对应的输出电压（输入电压5V）

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-01-03
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *

dl3021open(109)

idim = linspace(0, 0.5, 100)
vdim = []

for i in idim:
    dl3021setcurrent(i)
    time.sleep(.5)
    v = dl3021volt()
    printff(i, v)

    vdim.append(v)

dl3021setcurrent(0)
tspsave('measure', idim=idim, vdim=vdim)


plt.plot(idim, vdim, lw=3)

plt.xlabel("Current(A)")
plt.ylabel("Voltage(A)")
plt.grid(True)
plt.tight_layout()
plt.show()





#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

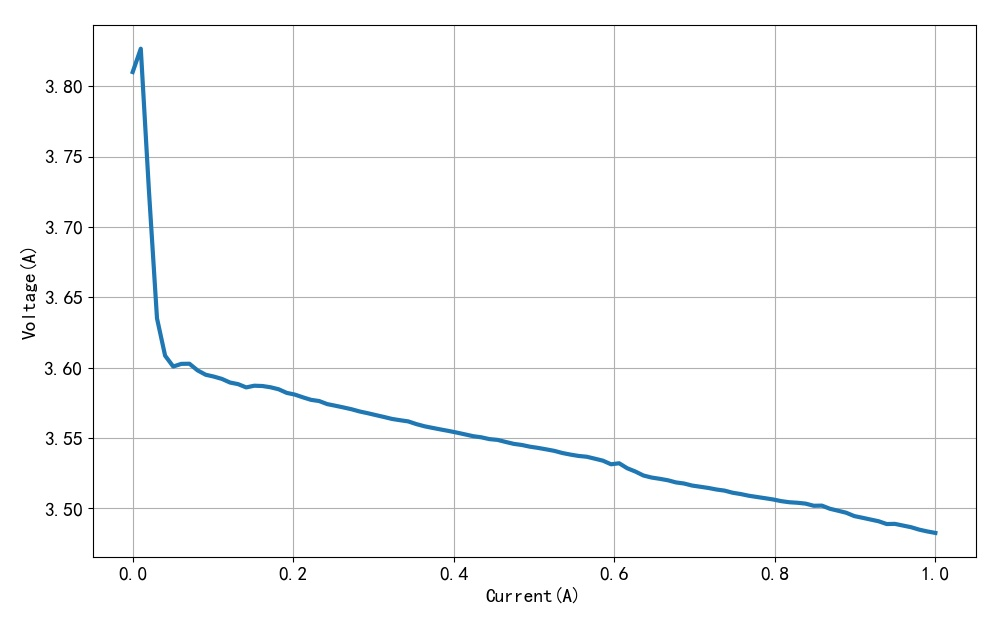

▲ 图1.3.3 输出电流与电压（输入9V）

▲ 图1.3.3 输出电流与电压（输入9V）

▲ 图1.3.4 输出电流与电压（输入9V）

▲ 图1.3.4 输出电流与电压（输入9V）

idim=[0.0000,0.0101,0.0202,0.0303,0.0404,0.0505,0.0606,0.0707,0.0808,0.0909,0.1010,0.1111,0.1212,0.1313,0.1414,0.1515,0.1616,0.1717,0.1818,0.1919,0.2020,0.2121,0.2222,0.2323,0.2424,0.2525,0.2626,0.2727,0.2828,0.2929,0.3030,0.3131,0.3232,0.3333,0.3434,0.3535,0.3636,0.3737,0.3838,0.3939,0.4040,0.4141,0.4242,0.4343,0.4444,0.4545,0.4646,0.4747,0.4848,0.4949,0.5051,0.5152,0.5253,0.5354,0.5455,0.5556,0.5657,0.5758,0.5859,0.5960,0.6061,0.6162,0.6263,0.6364,0.6465,0.6566,0.6667,0.6768,0.6869,0.6970,0.7071,0.7172,0.7273,0.7374,0.7475,0.7576,0.7677,0.7778,0.7879,0.7980,0.8081,0.8182,0.8283,0.8384,0.8485,0.8586,0.8687,0.8788,0.8889,0.8990,0.9091,0.9192,0.9293,0.9394,0.9495,0.9596,0.9697,0.9798,0.9899,1.0000]
vdim=[3.8100,3.8266,3.7262,3.6351,3.6085,3.6008,3.6027,3.6028,3.5981,3.5950,3.5937,3.5921,3.5895,3.5883,3.5860,3.5872,3.5870,3.5861,3.5847,3.5821,3.5809,3.5789,3.5772,3.5763,3.5741,3.5730,3.5718,3.5705,3.5689,3.5677,3.5663,3.5650,3.5636,3.5627,3.5618,3.5599,3.5584,3.5572,3.5561,3.5551,3.5539,3.5526,3.5513,3.5506,3.5493,3.5487,3.5473,3.5459,3.5451,3.5439,3.5430,3.5420,3.5409,3.5394,3.5383,3.5373,3.5368,3.5354,3.5340,3.5314,3.5321,3.5286,3.5263,3.5234,3.5220,3.5211,3.5201,3.5185,3.5177,3.5163,3.5155,3.5146,3.5135,3.5127,3.5112,3.5103,3.5090,3.5082,3.5073,3.5064,3.5052,3.5044,3.5041,3.5035,3.5019,3.5020,3.4998,3.4984,3.4970,3.4946,3.4934,3.4922,3.4909,3.4890,3.4891,3.4879,3.4867,3.4850,3.4837,3.4826]
