四种稳压芯片的温度特性

01 温度特性

一、前言

昨天利用热风枪测试了两款参考电压源芯片的温度特性， ADR440 以及 TL431。在温度漂移方面，具有很大的不同。接下来，再分别测试手边另外四种电压参考芯片的温度特性。一探它们实际温度稳定性。为将来使用他们提供数据支撑。

GM1704699417_1280_720.MPG|_-5

▲ 图1.1.1 三款不同的参考电压源

▲ 图1.1.1 三款不同的参考电压源

二、制作电路板

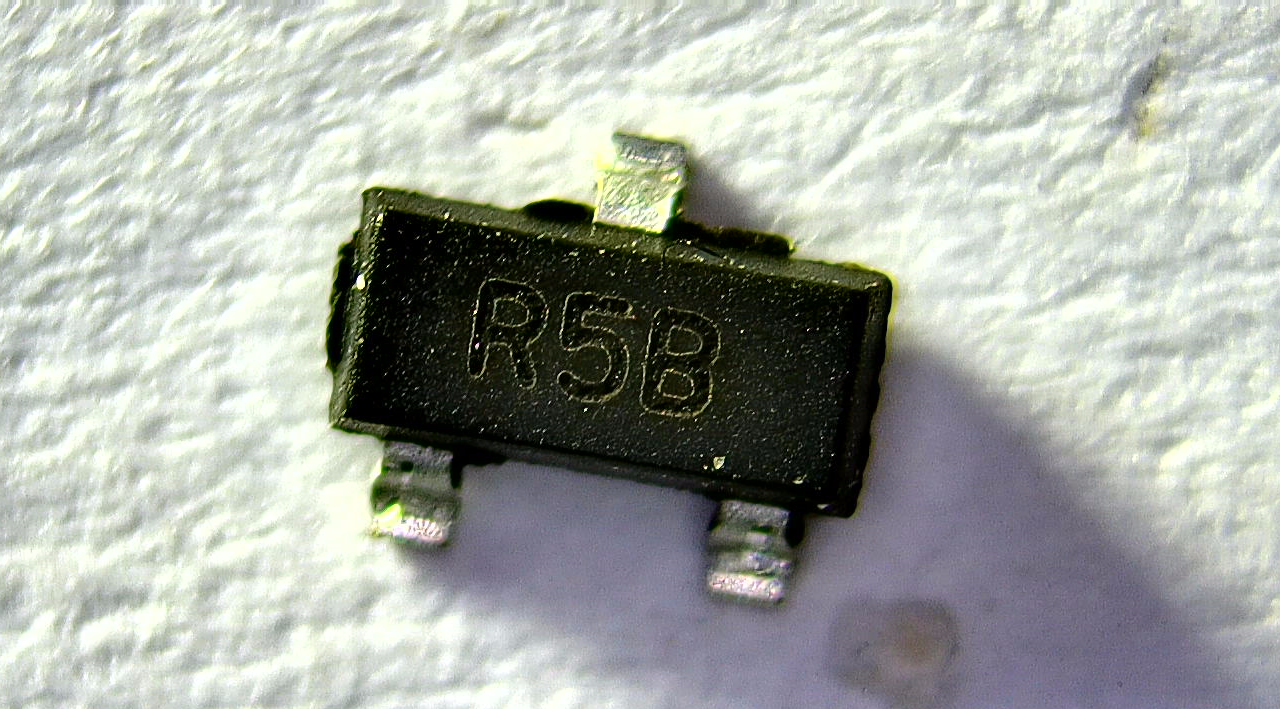

LM385 是 TI 出品的微功耗基准电压源。它的封装为 SOT23. 通过数字万用表测量，在 1,3 管教之间呈现二极管特性。因此猜测这是它对外的管脚定义。

GM1704700430_1280_720.MPG|_-3
LM4040也是一个微功耗参考电压源。它的封装也是 SOT23，对应的管脚分布与LM385是相同的。

GM1704701445_1280_720.MPG|_-3

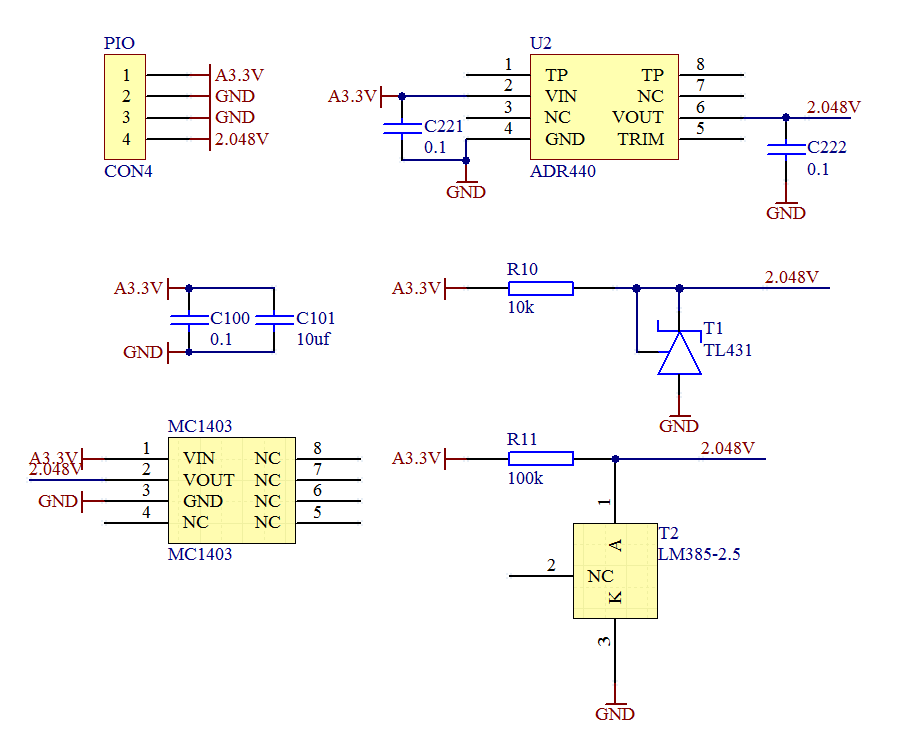

▲ 图1.2.1 测试电路原理图

▲ 图1.2.1 测试电路原理图

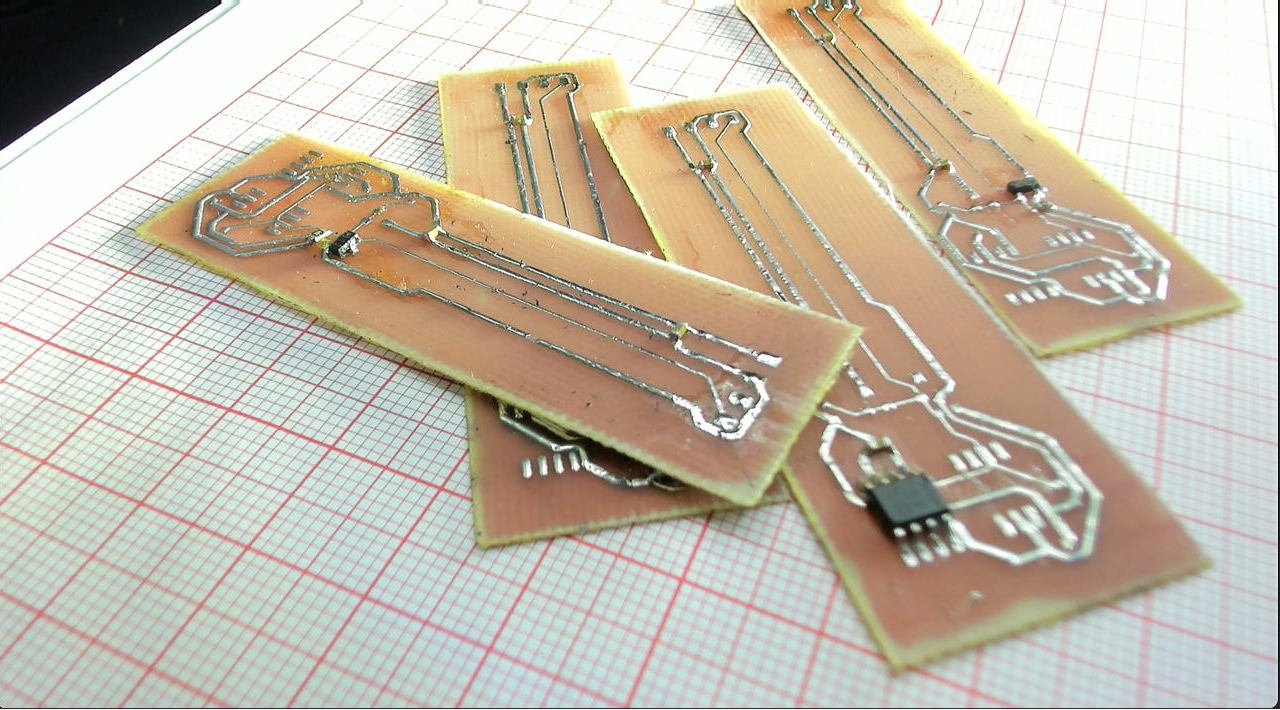

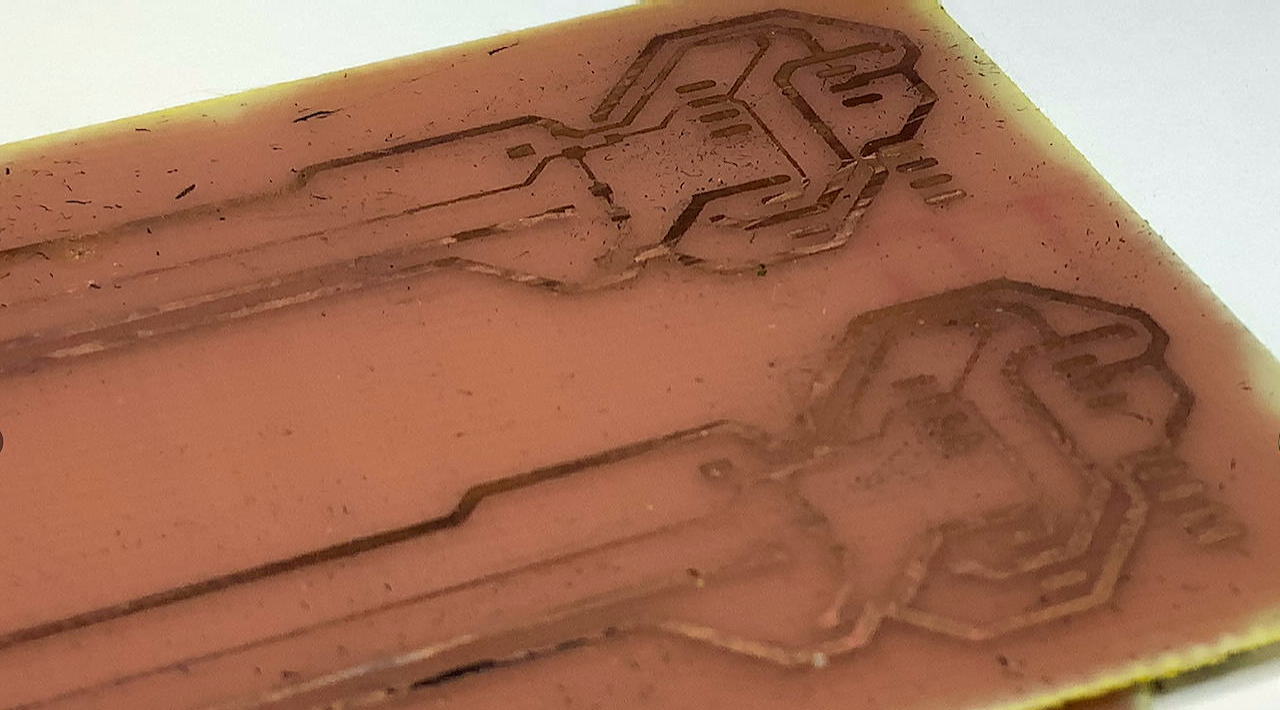

一分钟之后获得测试电路板。电路板上覆铜层比较薄，这次没有腐蚀过量。

GM1704703977_1280_720.MPG|_-2

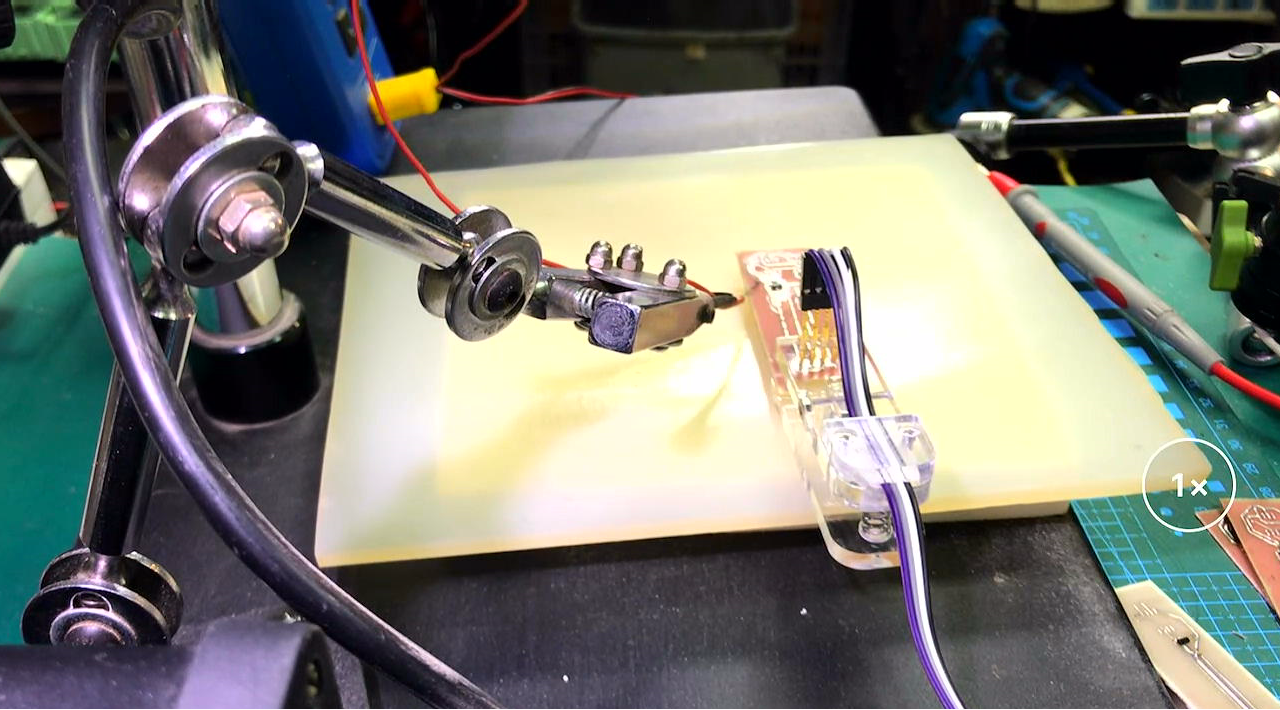

焊接电路。将四个稳压芯片进行焊接。下面再使用热风枪对其进行加热，测量他们各自的热稳定性。

GM1704713007_1280_720.MPG|_-3

三、测量结果

1、MC1403

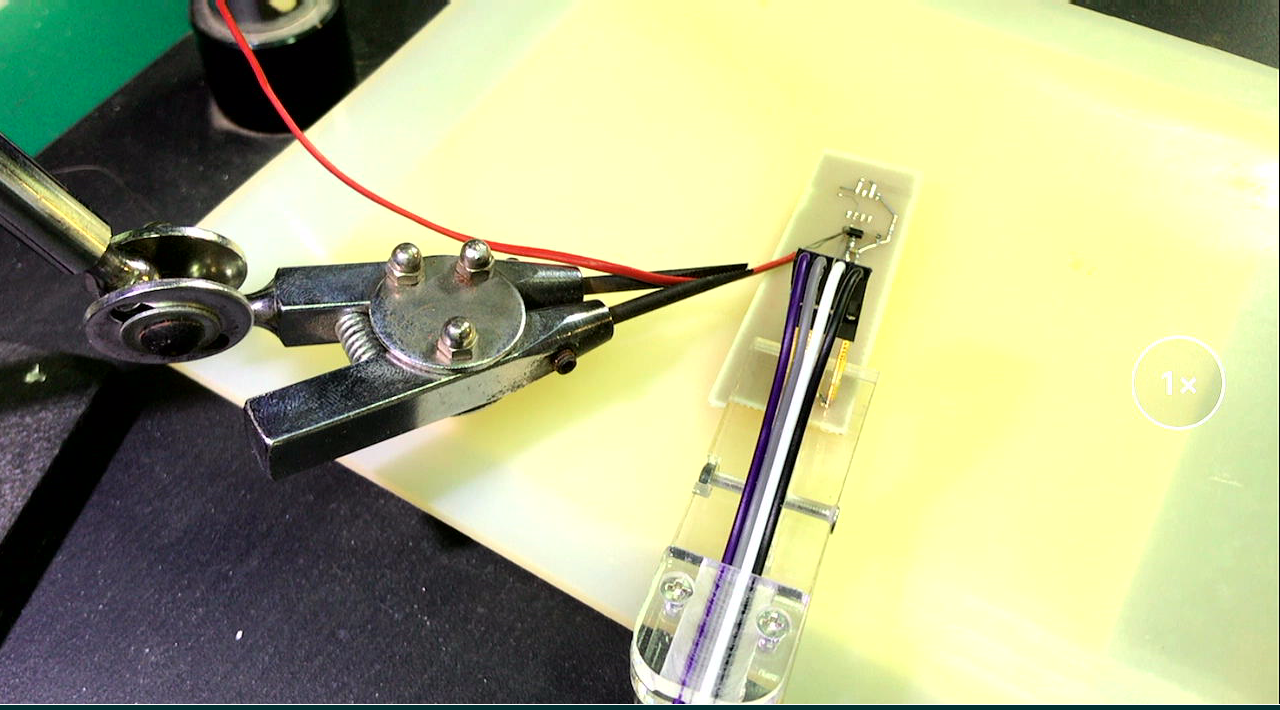

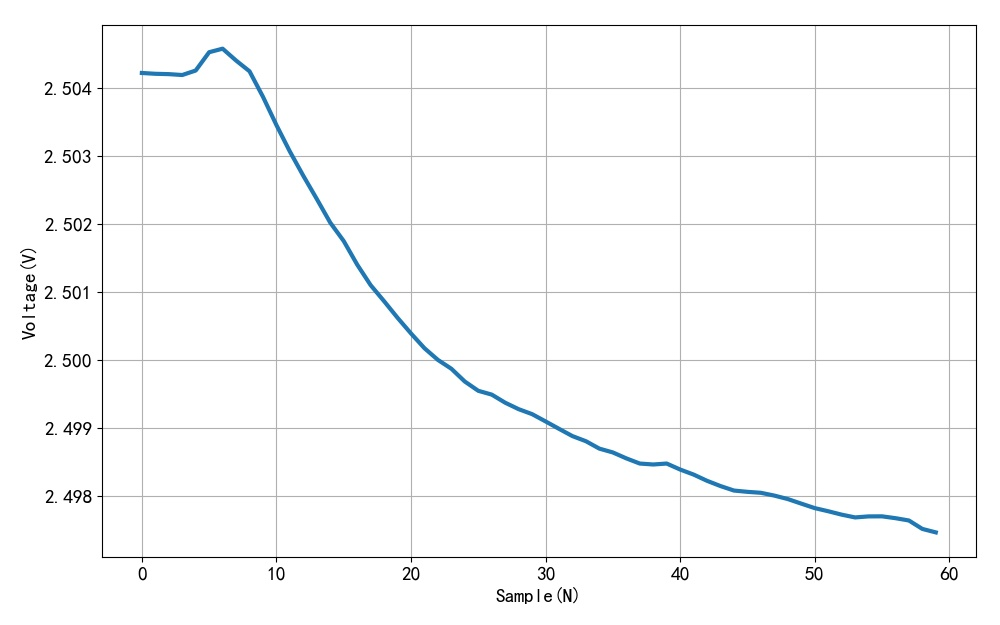

首先测试 MC1403参考电源，利用热风枪将它从室温加热到 120 摄氏度左右。热电偶显示芯片上方的空气温度。记录整个加热过程芯片输出电压。每一秒钟记录一个数值。总共记录60个数据。将数据绘制成曲线。可以看到芯片输出电压先升后降，从最高值2.5046V 降低到2.4975V。电压变化了7mV。

GM1704713921_1280_720.MPG|_-8

▲ ..温度与输出电压的关系

▲ ..温度与输出电压的关系

vdim=[2.5042,2.5042,2.5042,2.5042,2.5043,2.5045,2.5046,2.5044,2.5042,2.5039,2.5035,2.5031,2.5027,2.5024,2.5020,2.5017,2.5014,2.5011,2.5009,2.5006,2.5004,2.5002,2.5000,2.4999,2.4997,2.4995,2.4995,2.4994,2.4993,2.4992,2.4991,2.4990,2.4989,2.4988,2.4987,2.4986,2.4986,2.4985,2.4985,2.4985,2.4984,2.4983,2.4982,2.4981,2.4981,2.4981,2.4980,2.4980,2.4980,2.4979,2.4978,2.4978,2.4977,2.4977,2.4977,2.4977,2.4977,2.4976,2.4975,2.4975]

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST2.PY                     -- by Dr. ZhuoQing 2023-11-22
#
# Note:
#============================================================

from headm import *

import serial
from _ast import Or
from serial.serialutil import SerialException

#------------------------------------------------------------
dm3058 = serial.Serial()
dm3058.baudrate = 115200
dm3058.timeout = 0.05
try:
    dm3058.port = 'COM5'
except:
    printf('Set dm3058 port COM5 error. ')

try:
    dm3058.open()
except serial.serialutil.SerialException:
    printf('Open dm3058 port COM5 error.')
else:
    printf('Open dm3058 port COM5 Ok.')
#------------------------------------------------------------

#------------------------------------------------------------
def dm3058query(cmd):
    dm3058.write(bytes(':%s?\r\n'%cmd, 'gbk'))

    for i in range(200):
        time.sleep(0.01)
        if dm3058.inWaiting() > 0: break

    time.sleep(.02)
    return eval(dm3058.read(dm3058.inWaiting()))

def dm3058dc():
    return dm3058query('MEAS:VOLT:DC')

def dm3058ac():
    return dm3058query('MEAS:VOLT:AC')

def dm3058res():
    return dm3058query('MEAS:RES')

#------------------------------------------------------------

vdim = []
for i in range(60):
    v = dm3058dc()
    time.sleep(1)
    printff(i, v)
    vdim.append(v)
    tspsave('measure', vdim=vdim)

plt.plot(vdim, lw=3)

plt.xlabel("Sample(N)")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()




printf('\a')



#------------------------------------------------------------
#        END OF FILE : TEST2.PY
#============================================================

2、ADR445

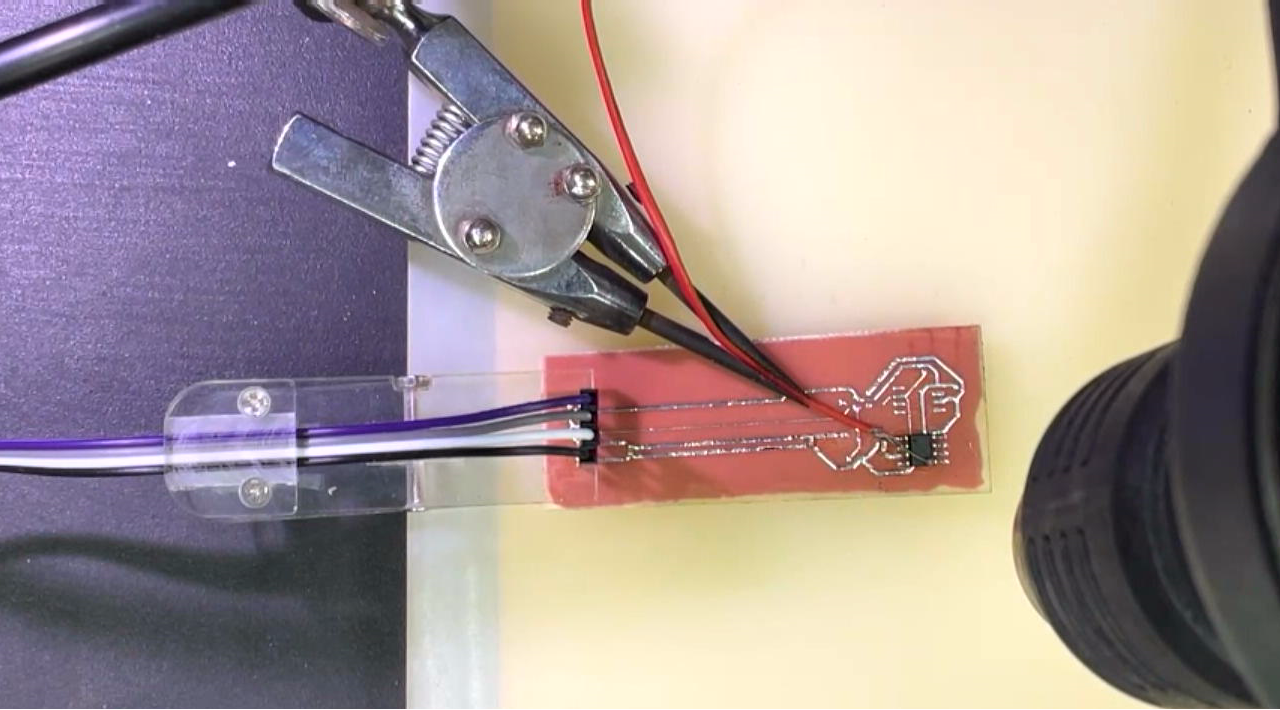

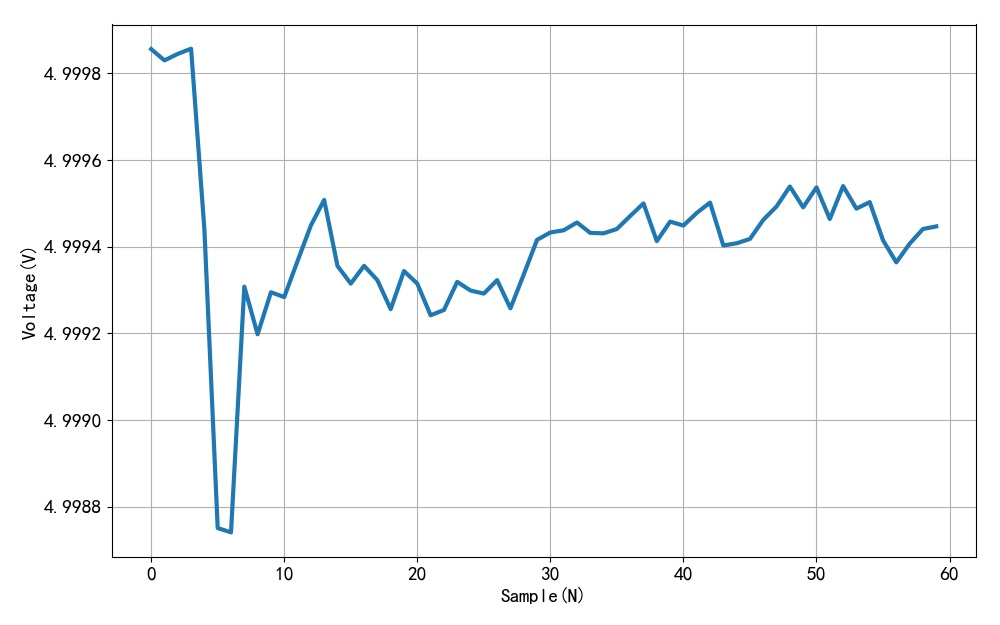

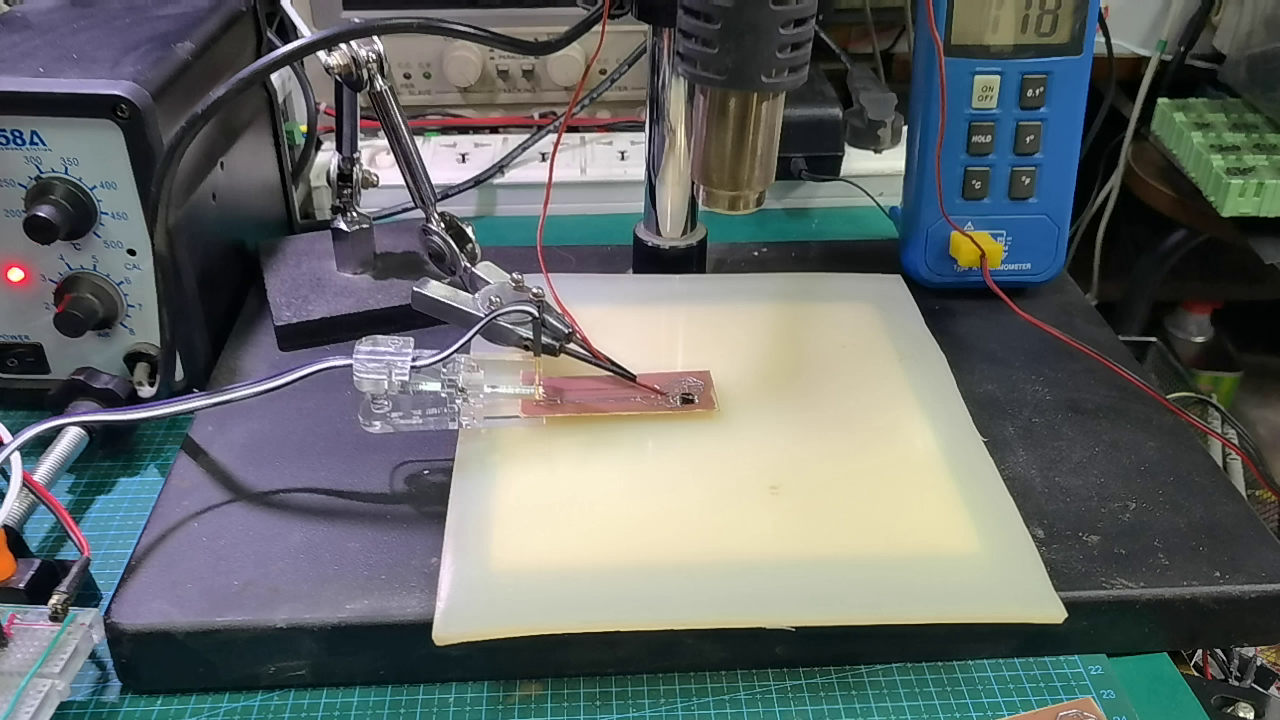

测量 ADR445，这是一个5V的稳压芯片。给他提供 7V 的工作电压。在热风枪下，将它的温度加热到 130摄氏度。可以看到它的输出非常稳定。主要的电压上下波动在 0.3mV之间。最大的电压波动大约为 1mV 左右。相比之下， ADR445 温度系数非常低。

GM1704714372_1280_720.MPG|_-5

▲ 图1.3.2 温度对于输出电压的影响

▲ 图1.3.2 温度对于输出电压的影响

vdim=[4.9999,4.9998,4.9998,4.9999,4.9994,4.9988,4.9987,4.9993,4.9992,4.9993,4.9993,4.9994,4.9994,4.9995,4.9994,4.9993,4.9994,4.9993,4.9993,4.9993,4.9993,4.9992,4.9993,4.9993,4.9993,4.9993,4.9993,4.9993,4.9993,4.9994,4.9994,4.9994,4.9995,4.9994,4.9994,4.9994,4.9995,4.9995,4.9994,4.9995,4.9994,4.9995,4.9995,4.9994,4.9994,4.9994,4.9995,4.9995,4.9995,4.9995,4.9995,4.9995,4.9995,4.9995,4.9995,4.9994,4.9994,4.9994,4.9994,4.9994]

3、LM4040

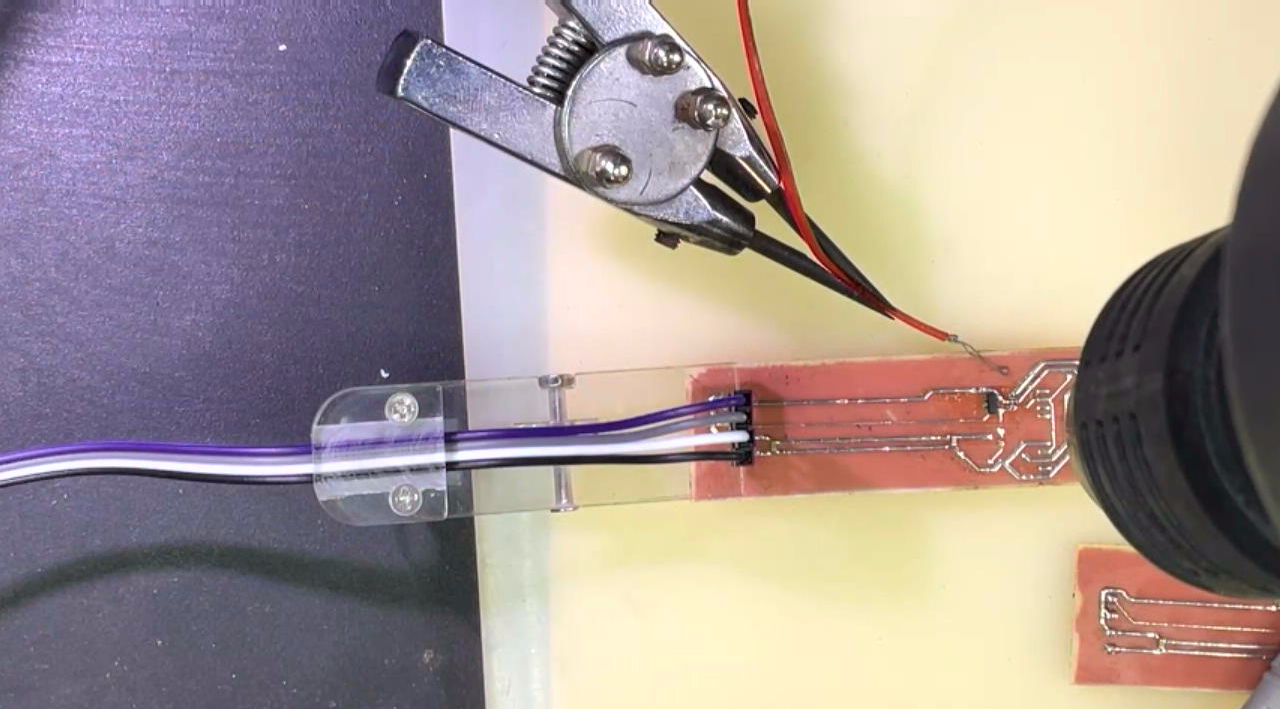

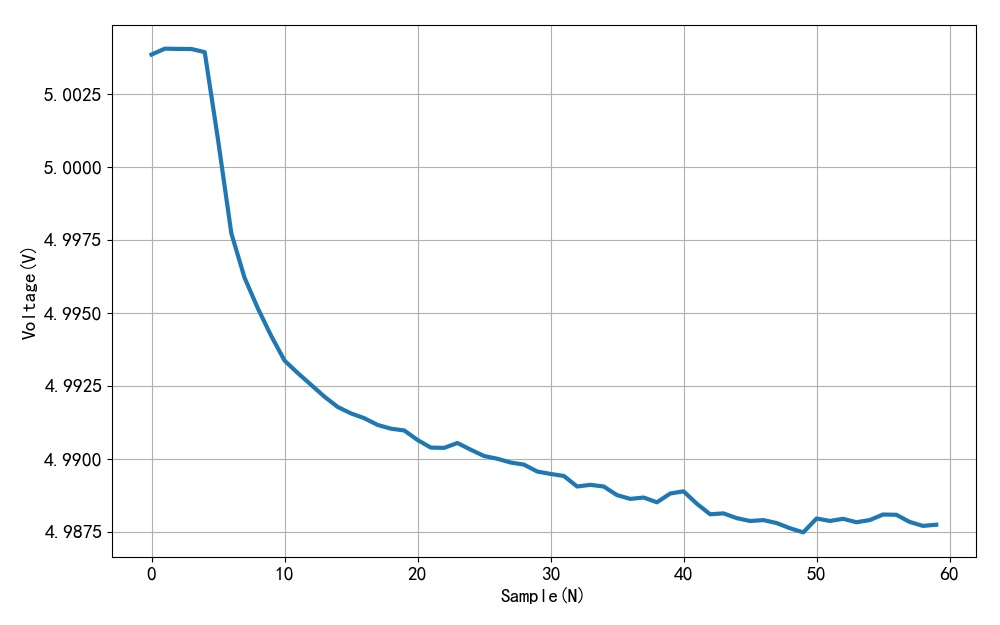

LM4040是一个5V的稳压二极管。说是微功耗，但实际上原来施加 220k 欧姆的上来电阻是无法将其稳定在5V的。将上拉电阻改为10kΩ，电压稳定到5V。下面测量温度对于输出电压的影响。温度升高使得输出电压下降。当温度达到 130摄氏度的时候，输出电压下降了15mV左右。

GM1704715325_1280_720.MPG|_-5

▲ 图1.3.3 电压随着温度变化

▲ 图1.3.3 电压随着温度变化

vdim=[5.0038,5.0040,5.0040,5.0040,5.0039,5.0009,4.9977,4.9962,4.9951,4.9942,4.9934,4.9929,4.9925,4.9921,4.9918,4.9916,4.9914,4.9912,4.9910,4.9910,4.9906,4.9904,4.9904,4.9905,4.9903,4.9901,4.9900,4.9899,4.9898,4.9896,4.9895,4.9894,4.9890,4.9891,4.9890,4.9888,4.9886,4.9887,4.9885,4.9888,4.9889,4.9885,4.9881,4.9881,4.9880,4.9879,4.9879,4.9878,4.9876,4.9875,4.9880,4.9879,4.9879,4.9878,4.9879,4.9881,4.9881,4.9878,4.9877,4.9877]

4、LM385

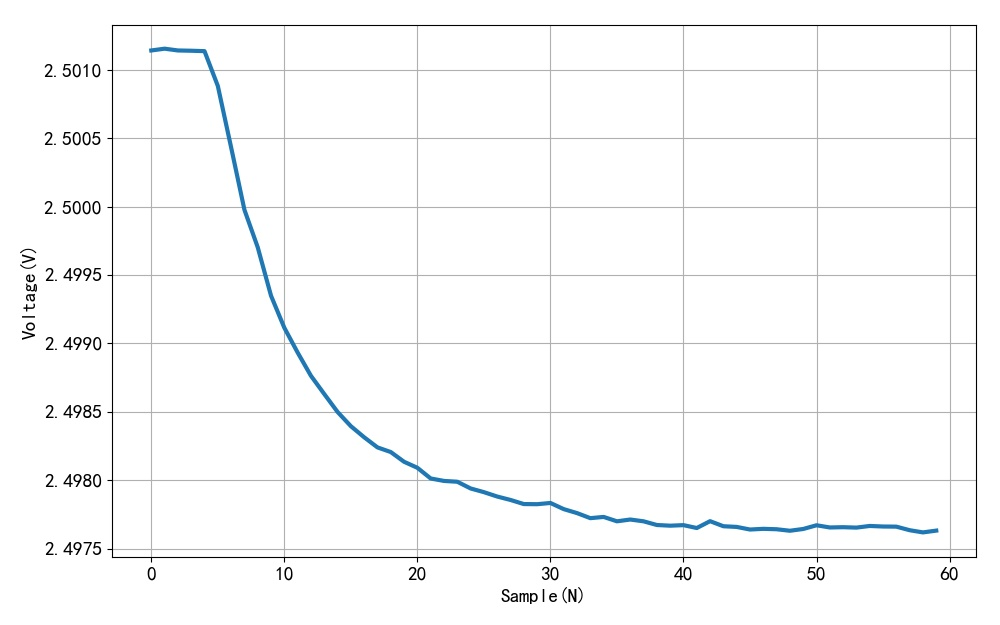

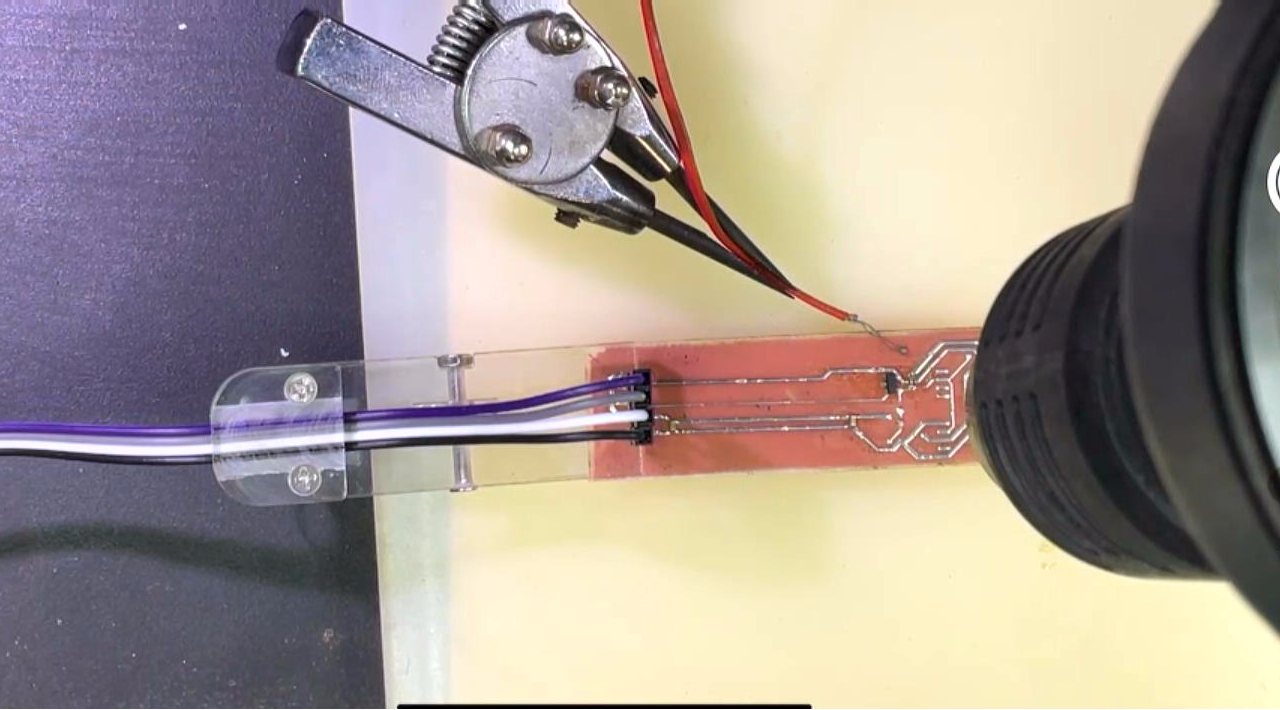

LM385 是一个2.5V的稳压芯片，也是将它的上拉电阻修改为 10kΩ，输出稳定在2.5V。它的输出电压随着温度上升下降，在130摄氏度的时候，电压变化了 3.5mV左右。

GM1704715639_1280_720.MPG|_-4

▲ 图1.3.4 温度对输出电压的影响

▲ 图1.3.4 温度对输出电压的影响

vdim=[2.5011,2.5012,2.5011,2.5011,2.5011,2.5009,2.5004,2.5000,2.4997,2.4993,2.4991,2.4989,2.4988,2.4986,2.4985,2.4984,2.4983,2.4982,2.4982,2.4981,2.4981,2.4980,2.4980,2.4980,2.4979,2.4979,2.4979,2.4979,2.4978,2.4978,2.4978,2.4978,2.4978,2.4977,2.4977,2.4977,2.4977,2.4977,2.4977,2.4977,2.4977,2.4977,2.4977,2.4977,2.4977,2.4976,2.4976,2.4976,2.4976,2.4976,2.4977,2.4977,2.4977,2.4977,2.4977,2.4977,2.4977,2.4976,2.4976,2.4976]

※ 总结 ※

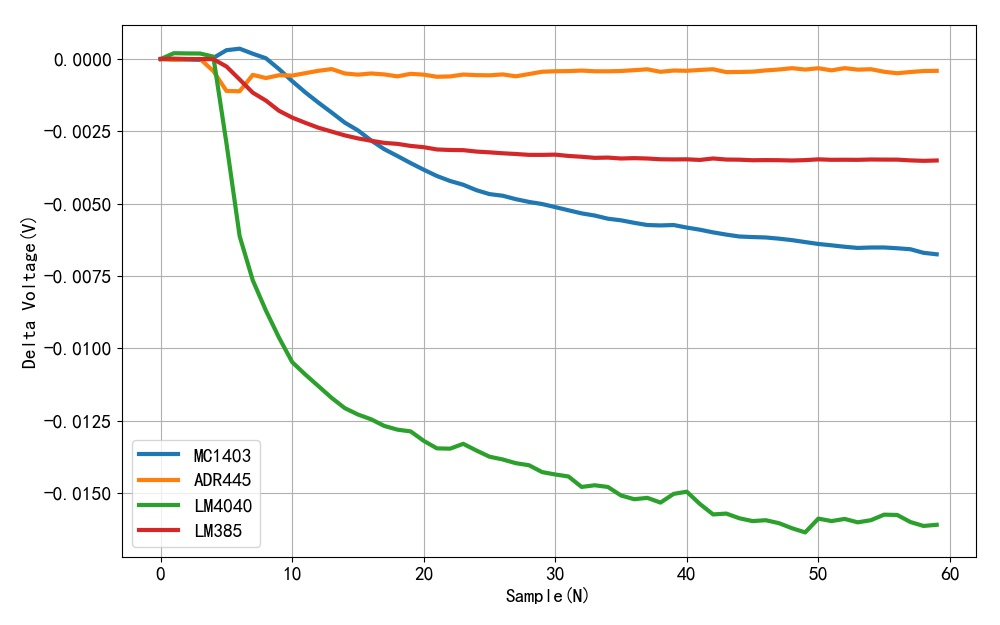

本文利用热风枪对比了手边四款稳压芯片的热稳定性。分别从室温，大约 30摄氏度，加热到 130 摄氏度。记录下1分钟之内电压变化曲线。这张图绘制了四种稳压芯片随着加热过程中对应的电压变化情况。表现最为优秀的是ADR445，这是一个5V稳压芯片。电压变化大约为1mV。如果仅仅考察在 50 摄氏度之内，实际上 MC1403的效果也不错，只是随着温度超过 50摄氏度之后，电压下降的有点多了。最差的是LM4040，温度对其影响非常大。 LM358的效果居中。在不同的应用场合，可以考虑使用不同的稳压芯片。
GM1704716219_1280_720.MPG|_-9

▲ 图2.1 对比四种稳压电源的温度特性

▲ 图2.1 对比四种稳压电源的温度特性

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST2.PY                     -- by Dr. ZhuoQing 2024-01-08
#
# Note:
#============================================================

from headm import *

vdim0 = tspload('measure', 'vdim')
vdim1 = tspload('measure1', 'vdim')
vdim2 = tspload('measure2', 'vdim')
vdim3 = tspload('measure3', 'vdim')

plt.plot(vdim0-vdim0[0],  lw=3, label='MC1403')
plt.plot(vdim1-vdim1[0],  lw=3, label='ADR445')
plt.plot(vdim2-vdim2[0],  lw=3, label='LM4040')
plt.plot(vdim3-vdim3[0],  lw=3, label='LM385')


plt.xlabel("Sample(N)")
plt.ylabel("Delta Voltage(V)")
plt.grid(True)
plt.legend(loc="bottom right")
plt.tight_layout()
plt.show()






#------------------------------------------------------------
#        END OF FILE : TEST2.PY
#============================================================
