高精度R2R电阻梯

01 梯形电阻

一、前言

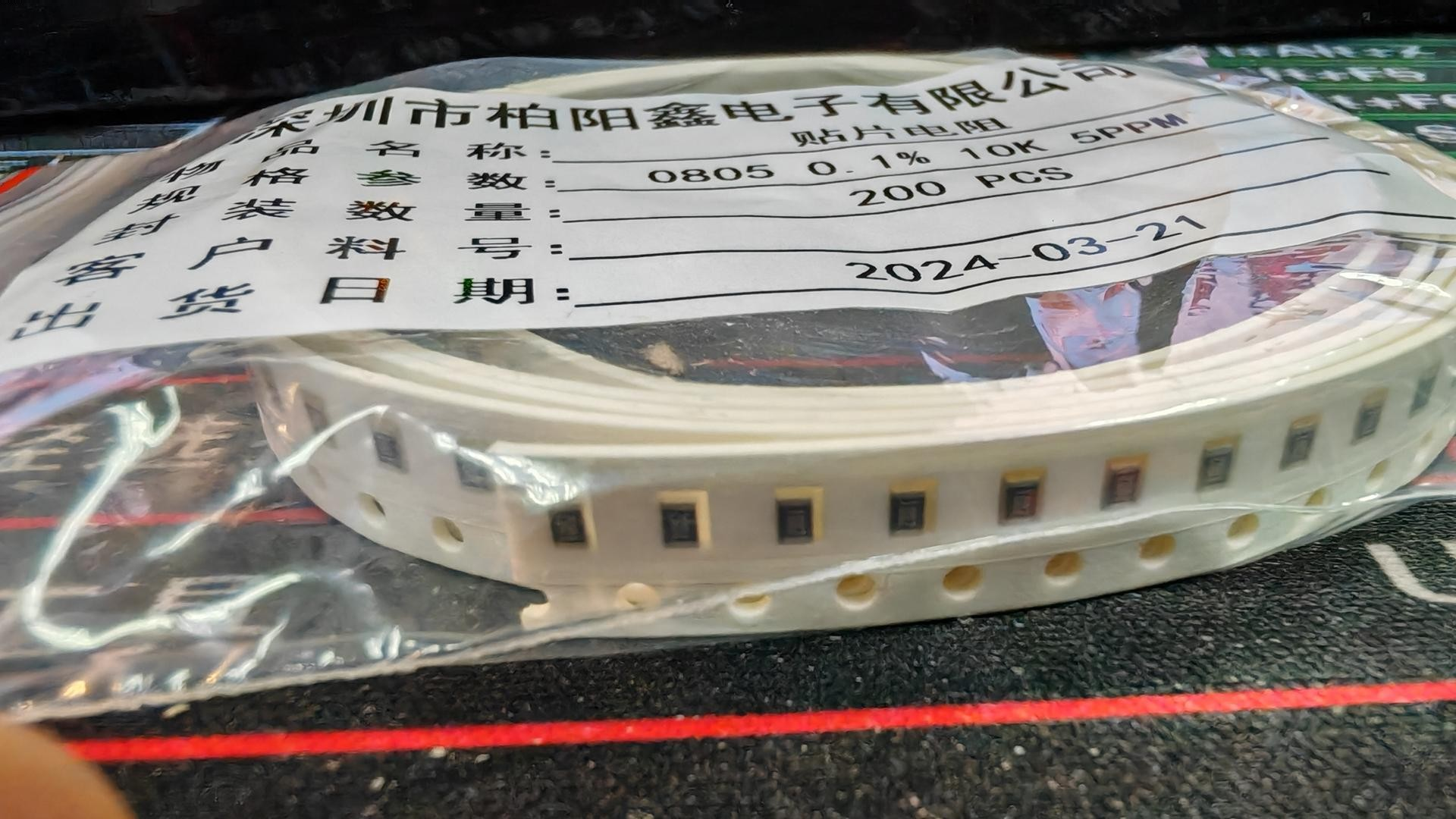

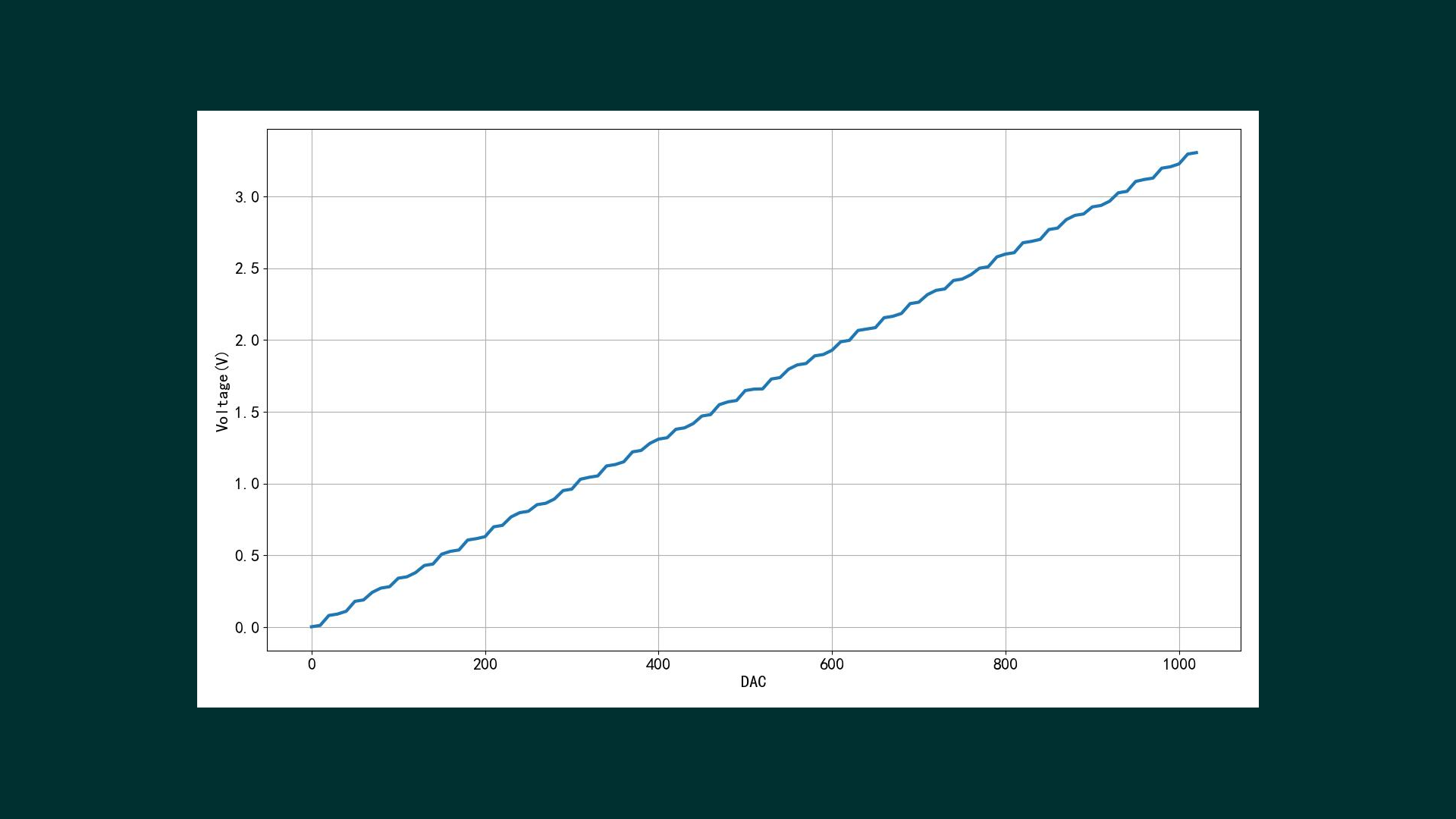

刚刚拿到了购买的高精度电阻， 200片 10k 欧姆电阻。下面将会利用它，重新测试一下 R2R 梯形电阻 DAC的精度。这是前两天使用普通制作的 10 bit DAC的效果。在 3.3V的范围内，线性误差最大达到了 28mV。下面来看一下使用这些千分之一精度的电阻制作的效果。对于究竟能够达到多高的精度，我现在也是充满着好奇。

GM1711271158_1920_1080.MP4|_-6

二、电路设计

这一次使用的单片机为 STM32F401。由于手边只有10k欧姆高精度电阻，所以使用两个 10k电阻并联形成 5k 电阻。铺设单面电路板，适合一分钟制板方法。
GM1711269714_1920_1080.MP4|_-2

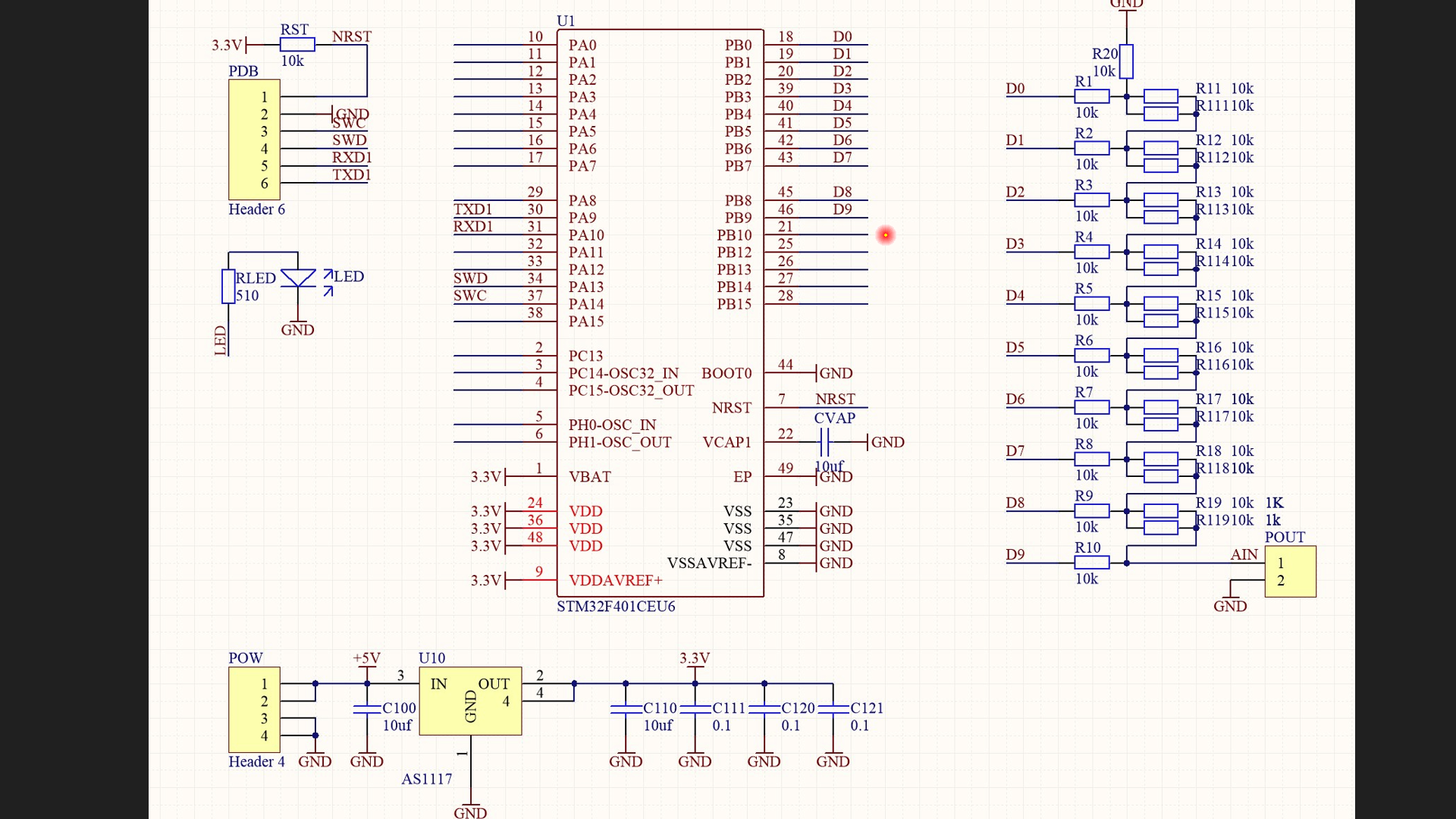

▲ 图1.2.1 电路原理图

▲ 图1.2.1 电路原理图

AD\Test\2024\March\R2RF40110K.SchDoc

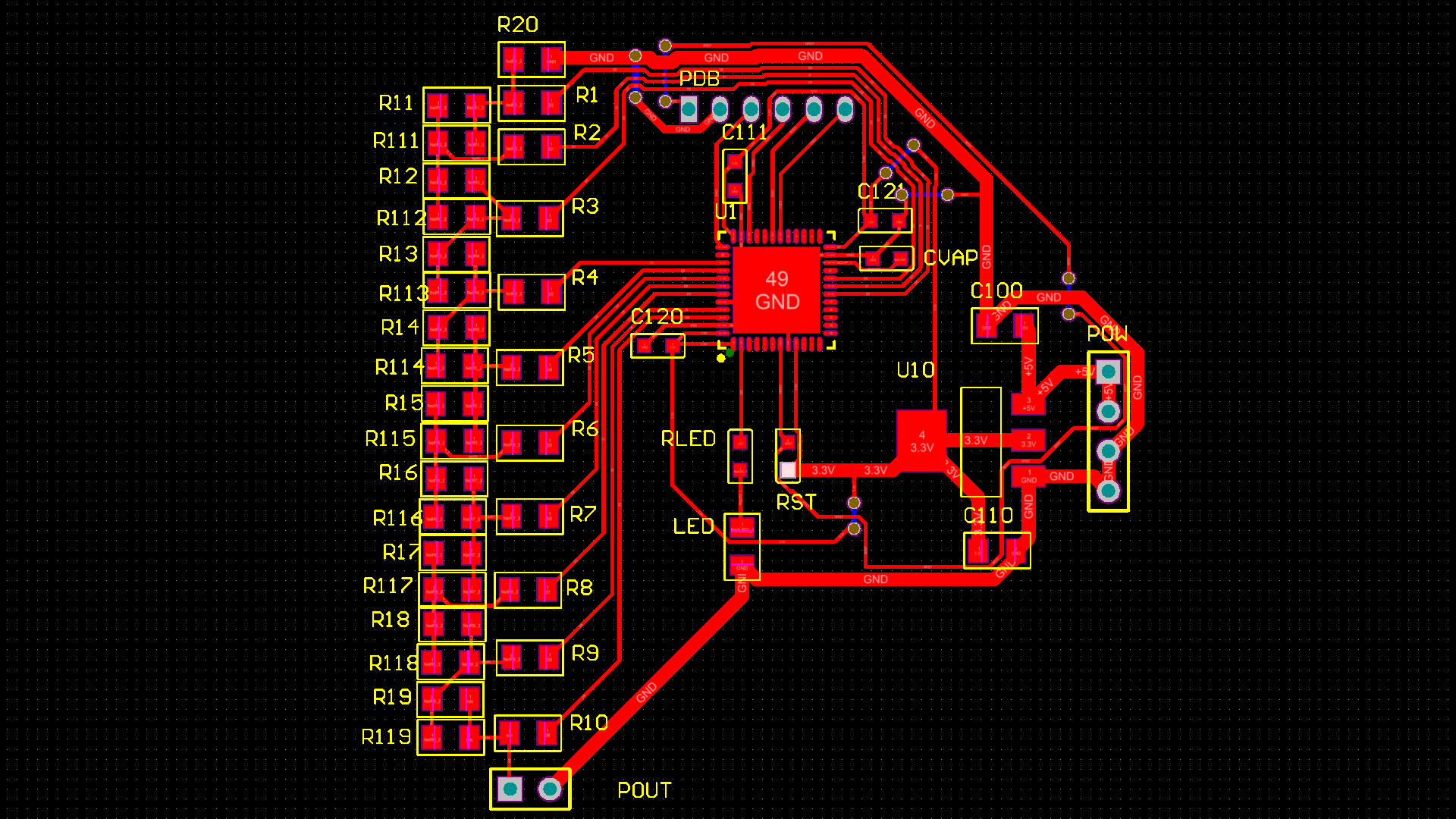

▲ 图1.2.2 PCB电路

▲ 图1.2.2 PCB电路

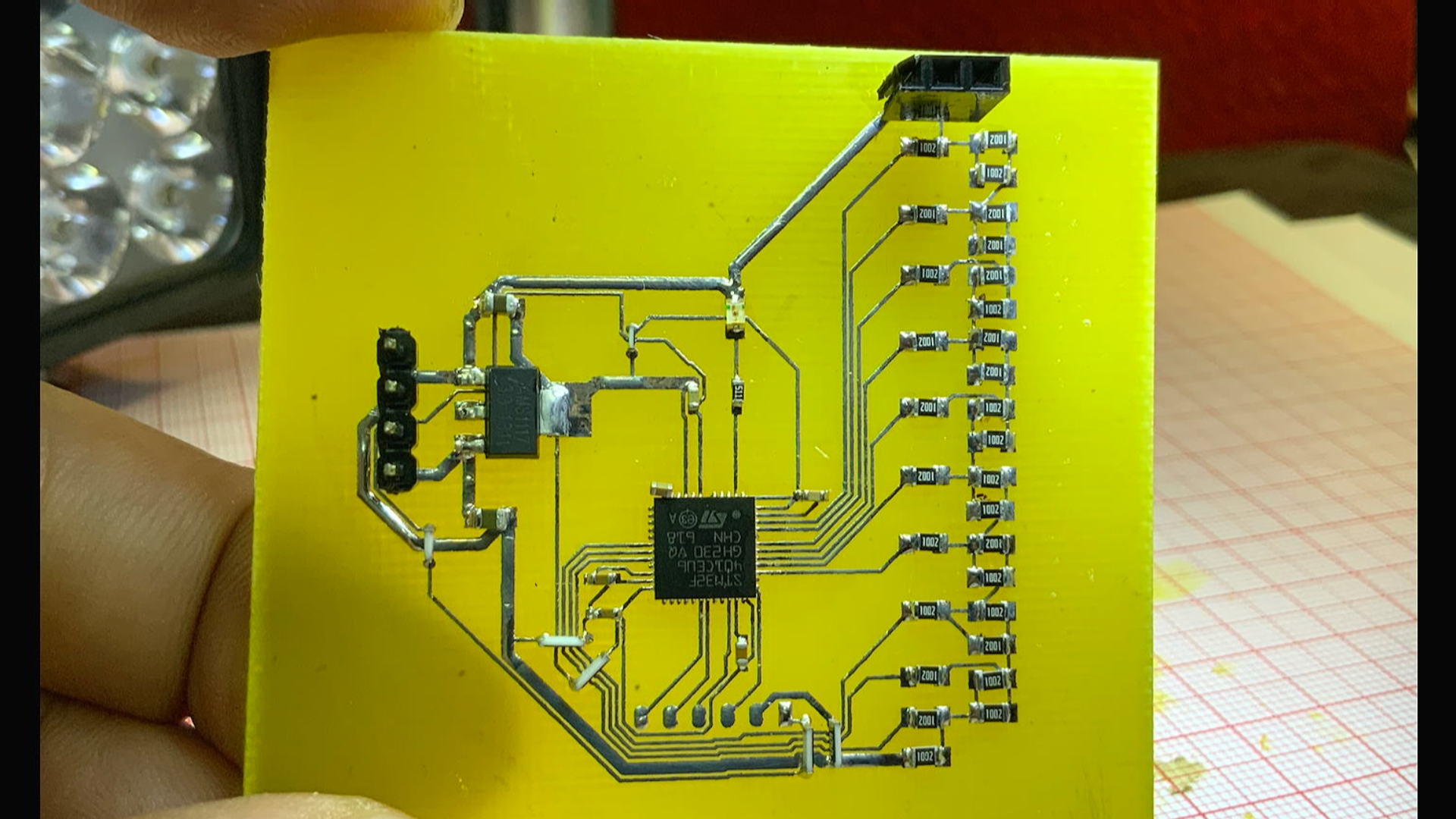

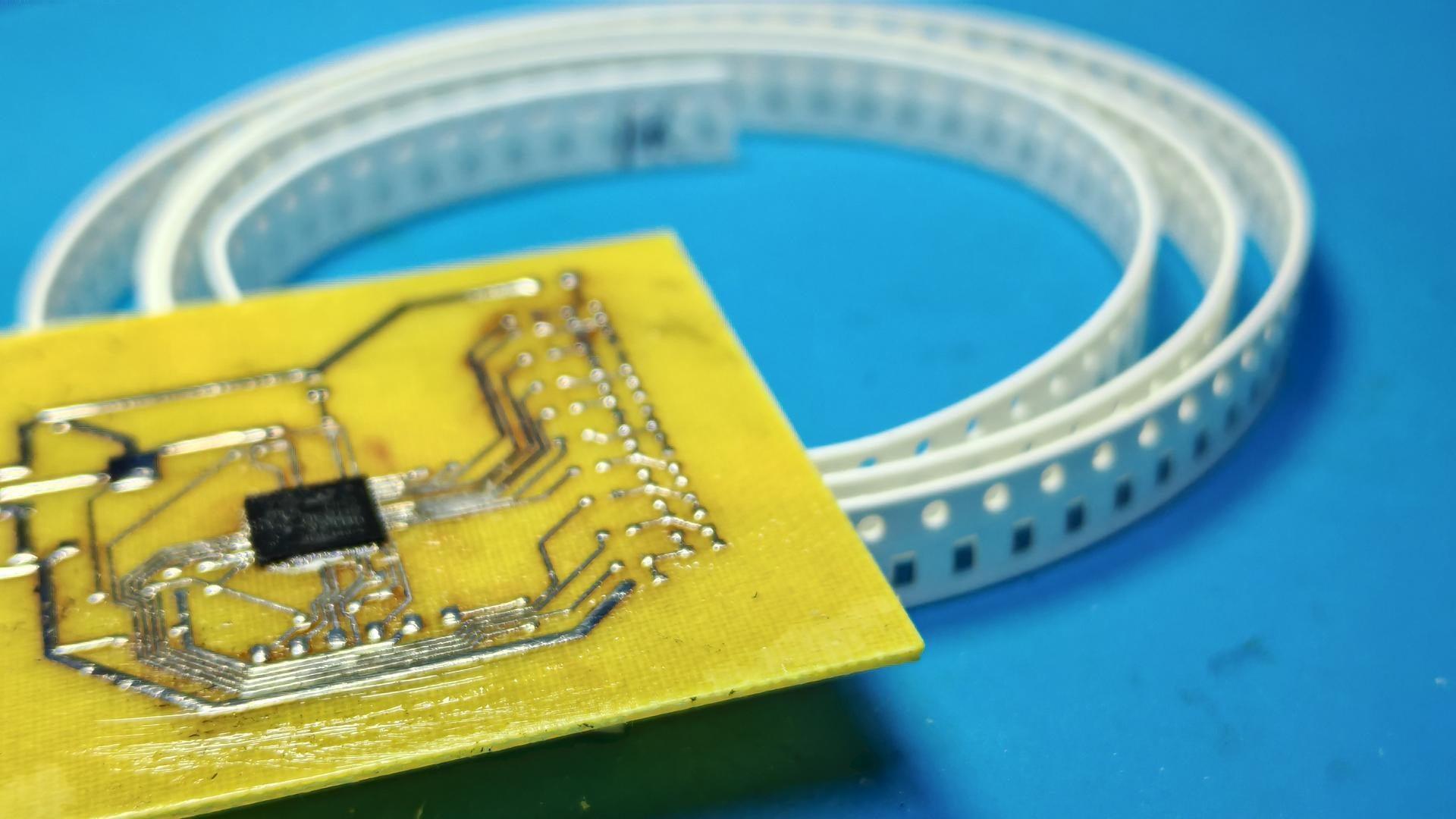

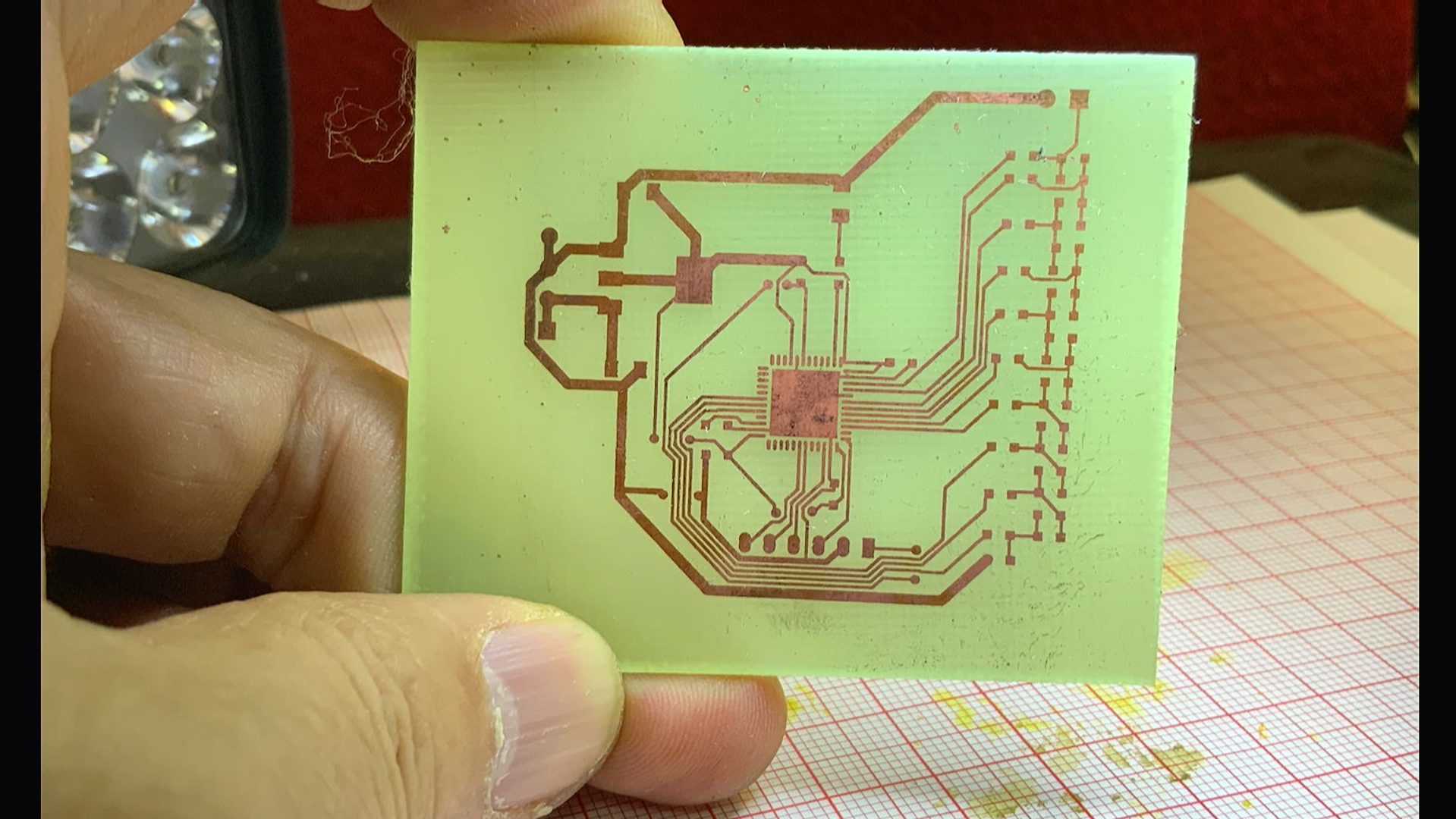

一分钟之后获得了电路板。使用的覆铜板表面有些氧化，对后面焊接很不友好。但这还不是最致命的，直到焊接前，才意识地自己犯了一个愚蠢的错误。所购买的电阻是 0805 封装，但是制作的测试电路板则是0603 封装。没有办法，重新修改电路板再制作一块实验电路板。

GM1711271405_1920_1080.MP4|_-5

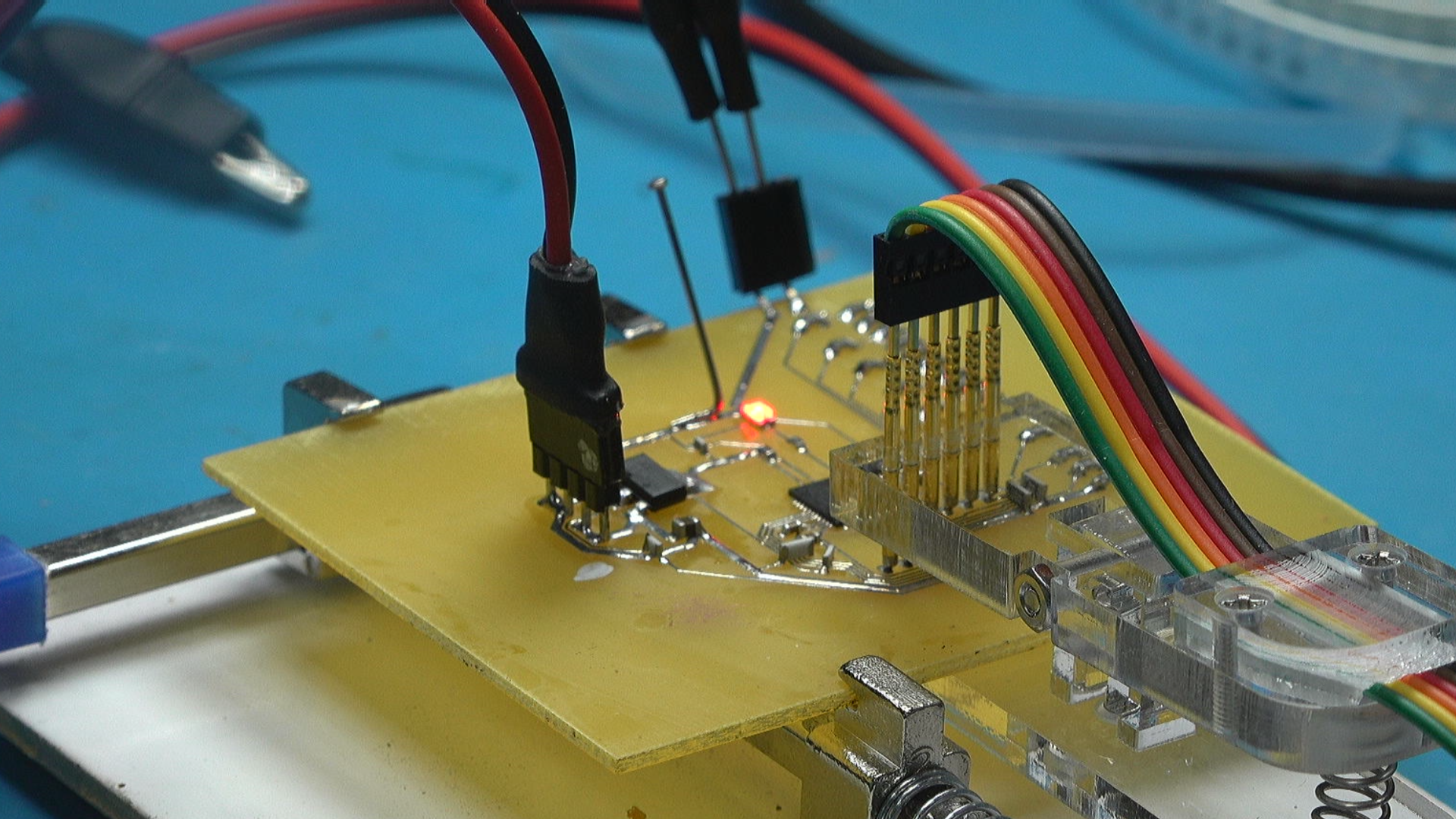

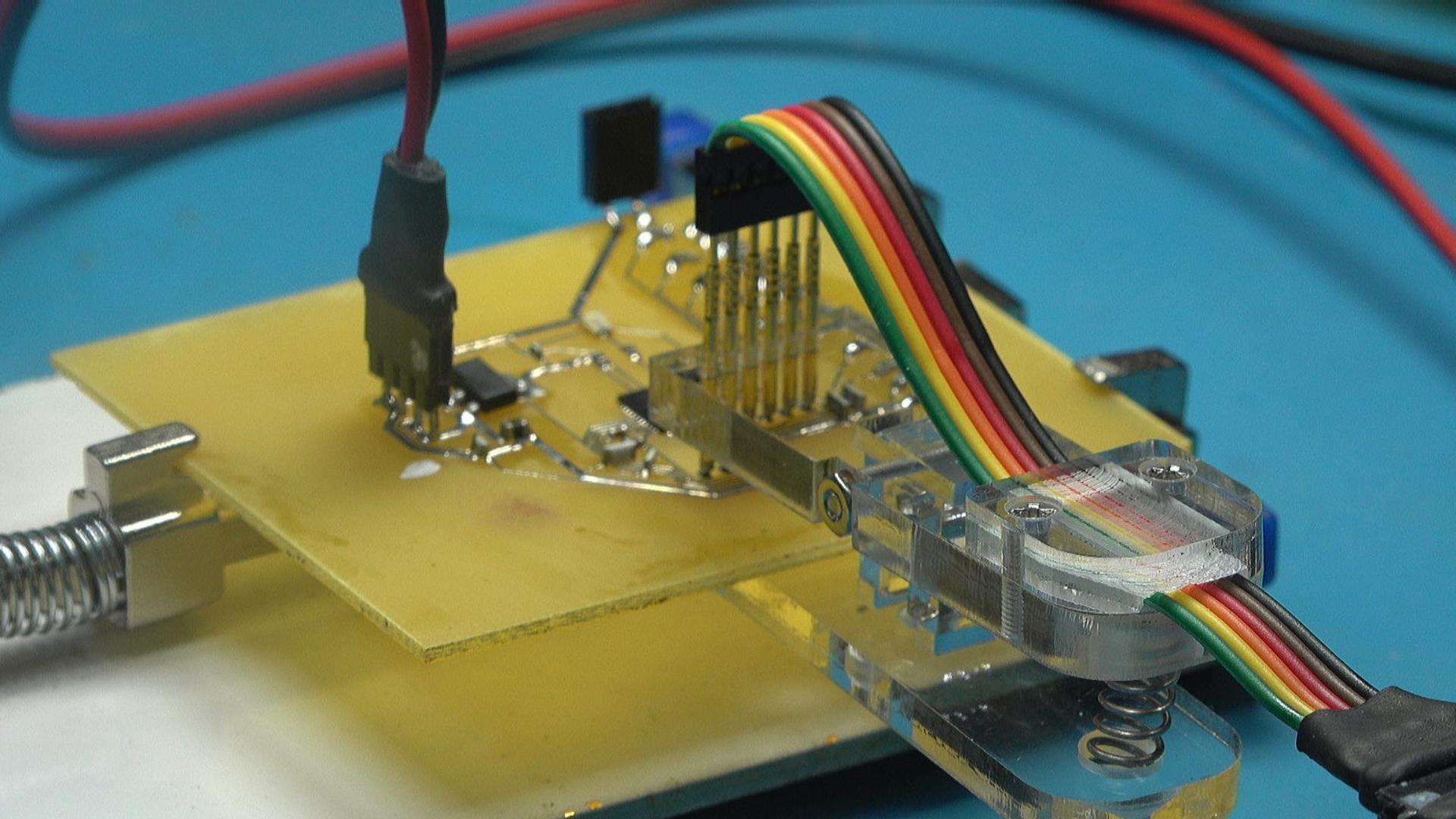

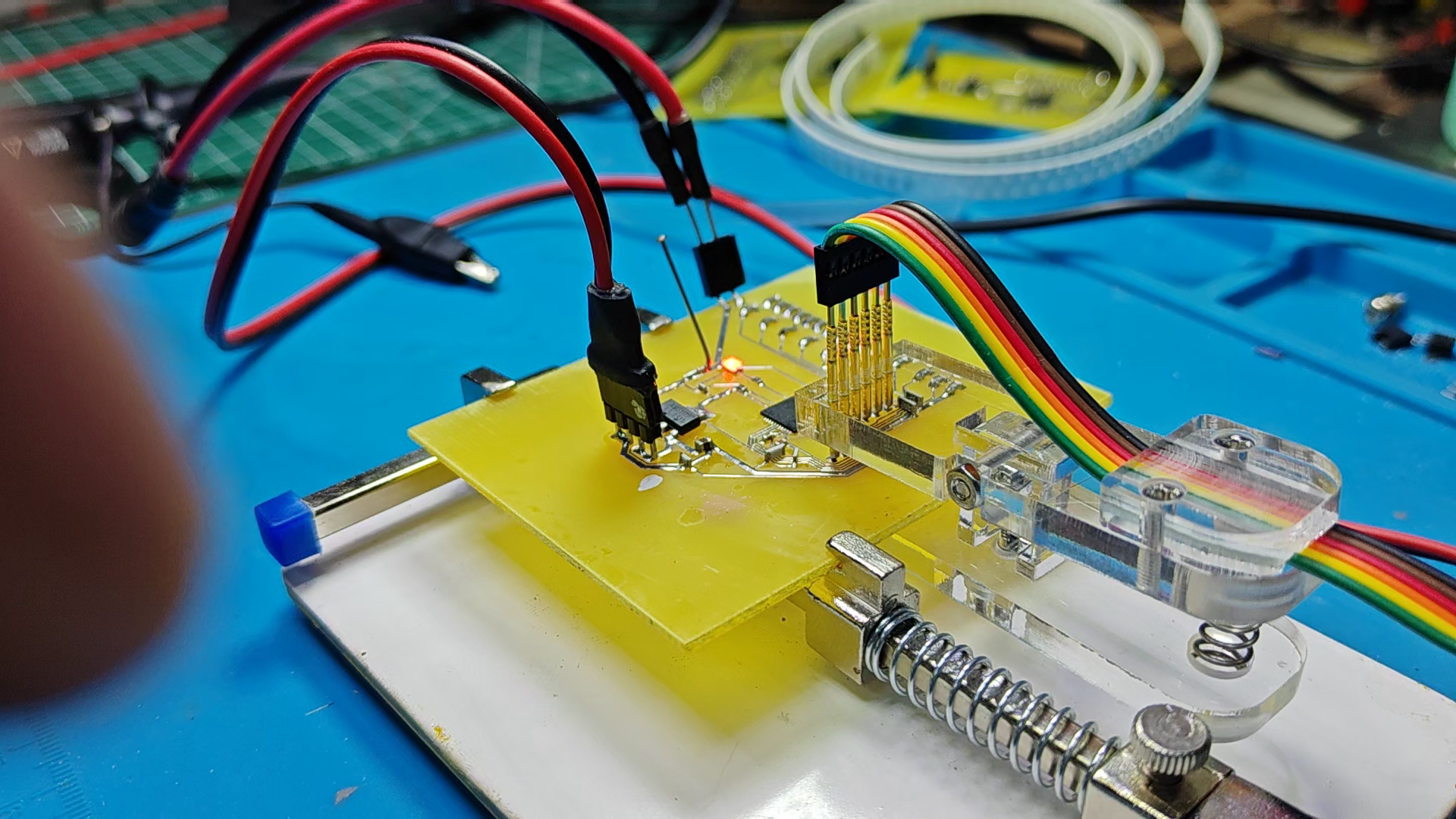

将原来的 0603 封装的电阻修改成 0805 封装。一分钟之后，得到了新的电路板。下面对它进行焊接。电路比较简单，焊接很容易。 QFN封装的单片机应用热风枪进行焊接，下面开始对电路进行上电测试。

GM1711273927_1920_1080.MP4|_-6

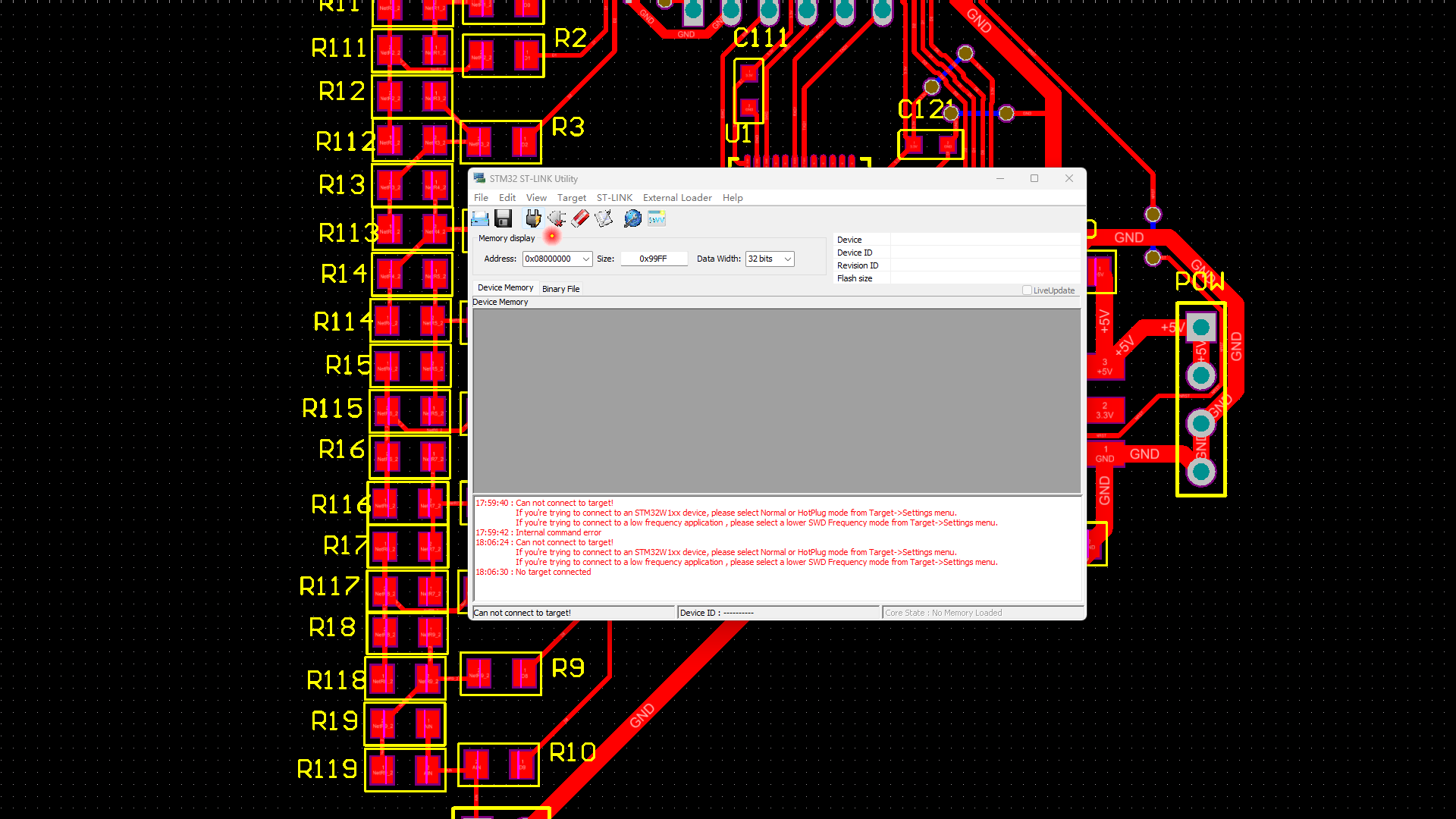

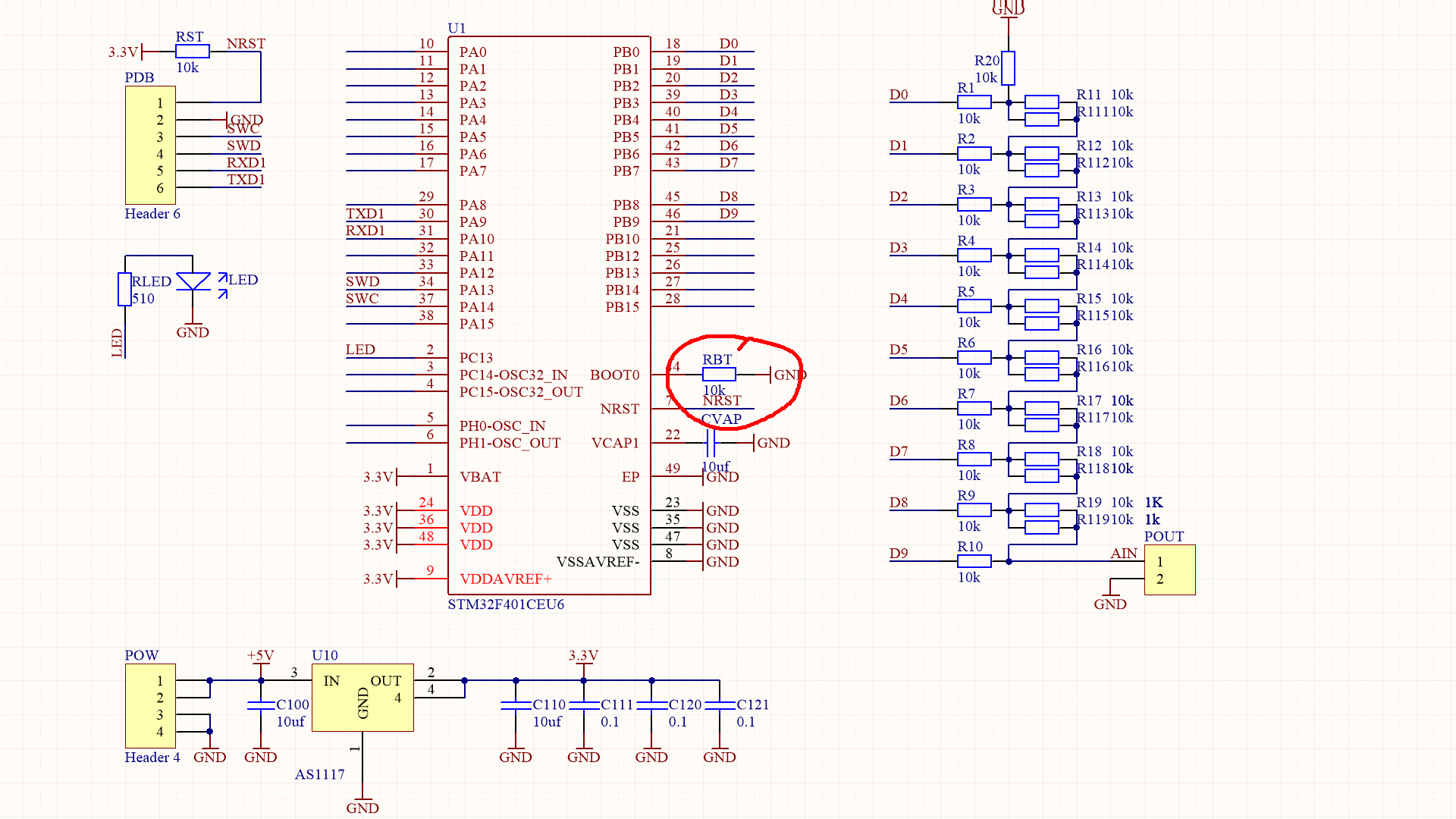

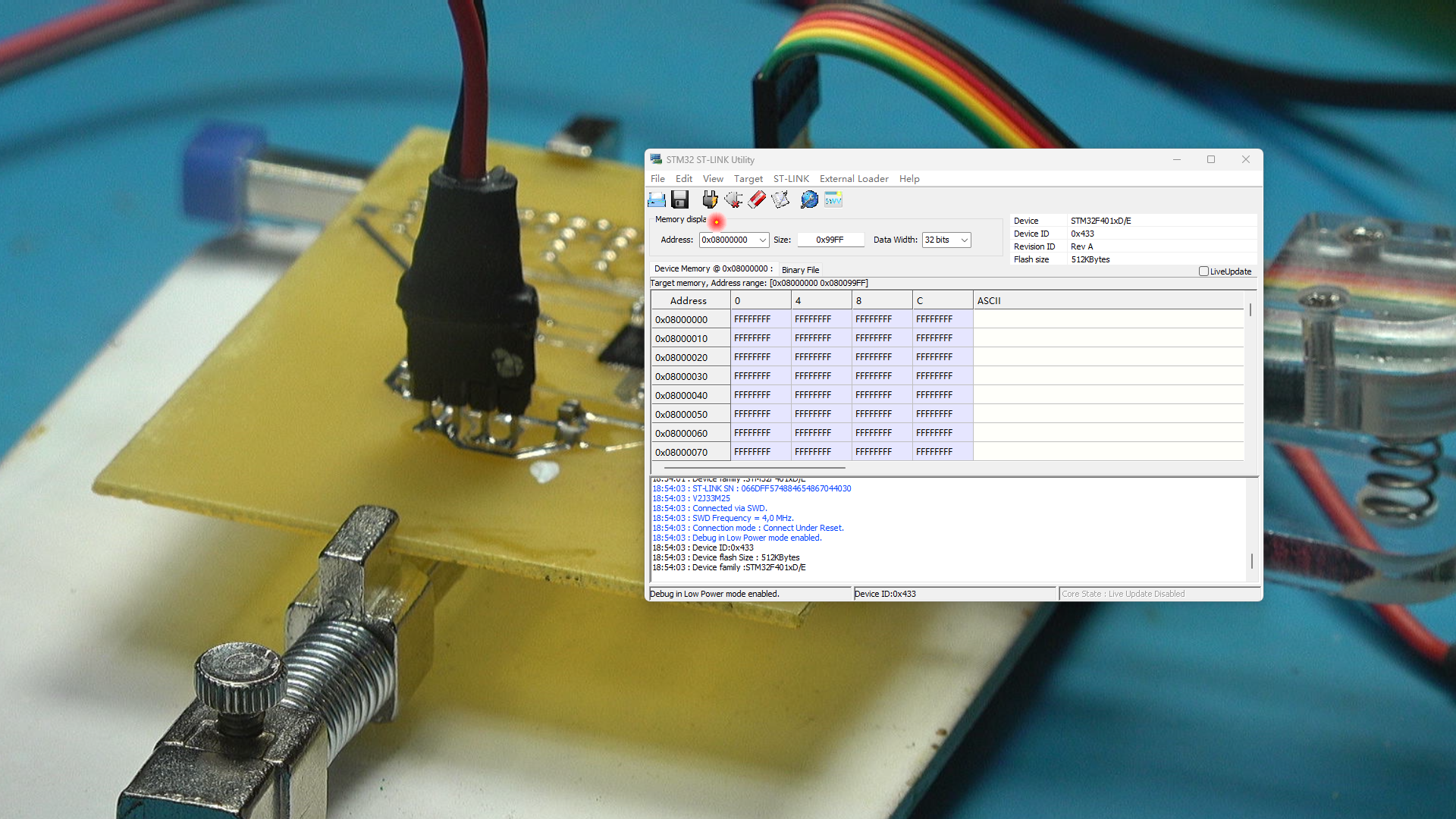

好事多磨，现在使用 ST-LINK 无法访问到单片机。这就不好玩了，这样无法进行软件测试了呀。这个电路实在是太简单了，因此猜测在原来电路设计中，是直接把 BOOT0 连接到地线造成的影响。现在使用一个 10k欧姆把 BOOT0 接地。重新制版，焊接后测量，果然，现在可以访问了。不过这就奇怪了，在其他单片机单片机电路设计中，直接到BOOT0 接地没有问题的。不知道为什么在这里翻船了。

GM1711277909_1920_1080.MP4|_-6

三、软件测试

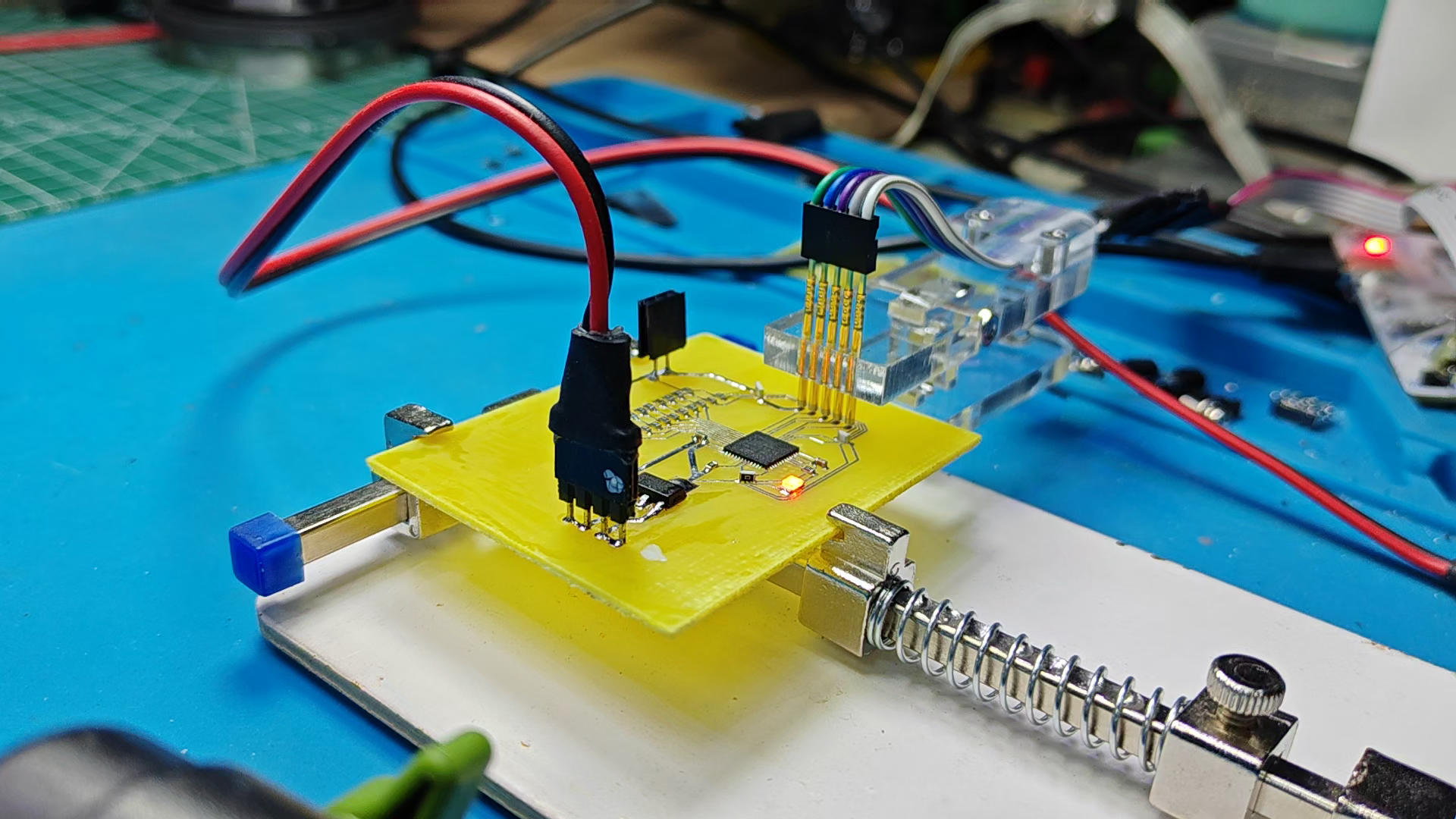

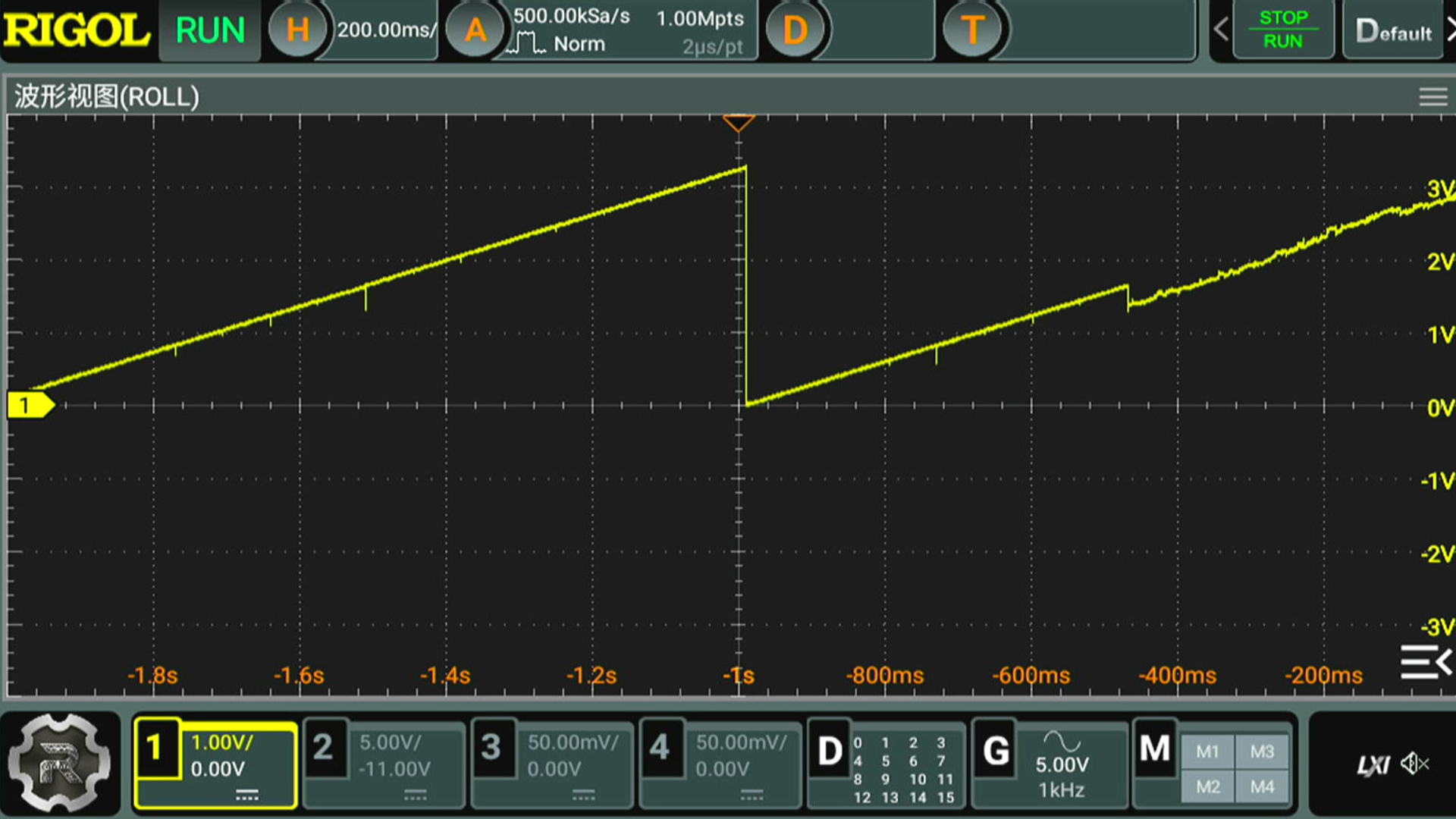

下载测试软件，可以看到电路板开始运行。下面将之前测试的程序，移植到现在的工程文件中。输出锯齿波，可以看到信号变化正常。

GM1711279972_1920_1080.MP4|_-3

使用万用表测量 DAC 在不同的设置下对应的输出电压。记录 100个数据点， DAC 输出从 0 到 1023 变化。通过记录的数据，来评估一下输出DAC的特性。没有对比，就没有伤害，可以看到使用高精度电阻之后，输出电压与DAC之间的线性关系非常好。通过计算，可以知道，输出电压与线性拟合之间的误差，在正负1.5mV 之内。只有一个数据超过了这个误差范围。

GM1711280907_1920_1080.MP4|_-5

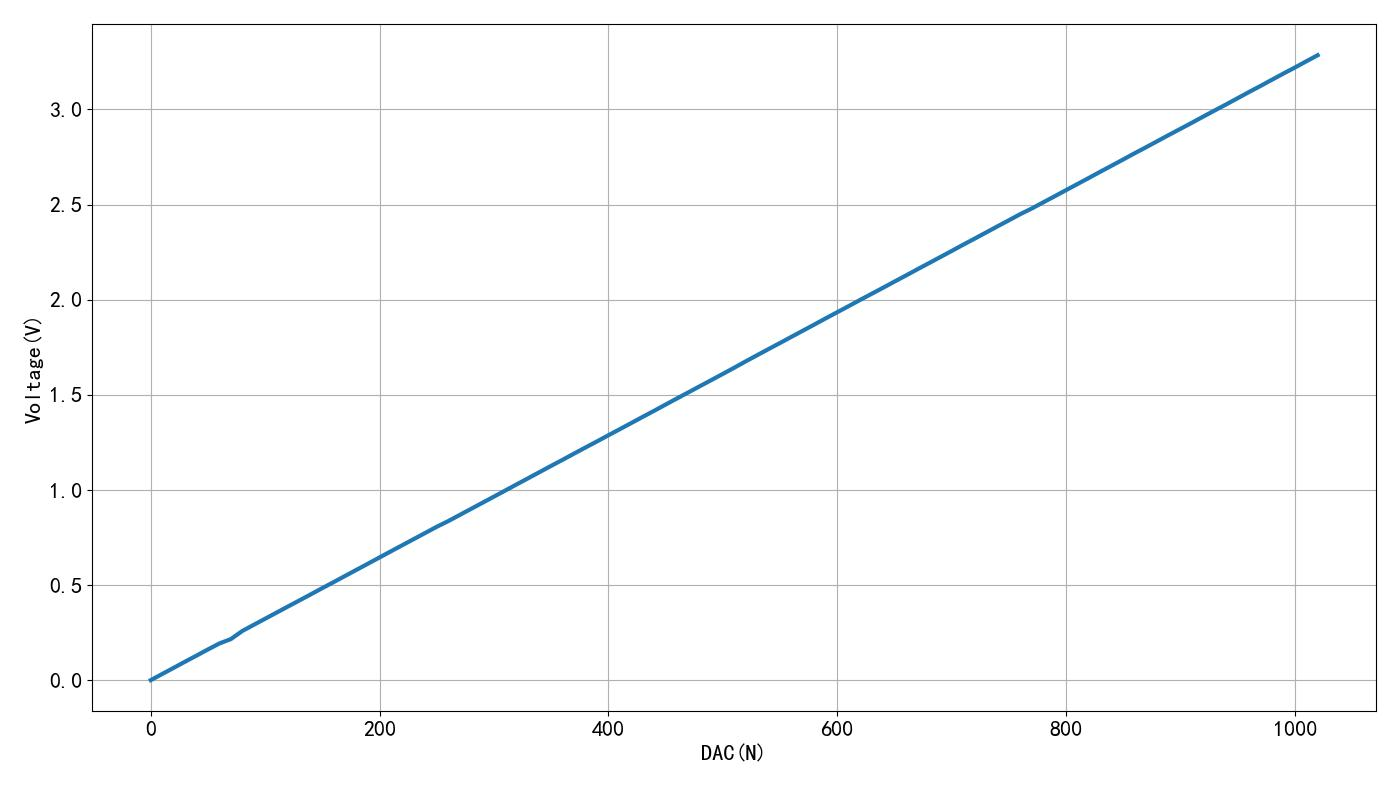

▲ 图1.3.1 DAC输出与电压

▲ 图1.3.1 DAC输出与电压

dacdim=[0.0000,10.0000,20.0000,30.0000,40.0000,50.0000,60.0000,70.0000,80.0000,90.0000,100.0000,110.0000,120.0000,130.0000,140.0000,150.0000,160.0000,170.0000,180.0000,190.0000,200.0000,210.0000,220.0000,230.0000,240.0000,250.0000,260.0000,270.0000,280.0000,290.0000,300.0000,310.0000,320.0000,330.0000,340.0000,350.0000,360.0000,370.0000,380.0000,390.0000,400.0000,410.0000,420.0000,430.0000,440.0000,450.0000,460.0000,470.0000,480.0000,490.0000,500.0000,510.0000,520.0000,530.0000,540.0000,550.0000,560.0000,570.0000,580.0000,590.0000,600.0000,610.0000,620.0000,630.0000,640.0000,650.0000,660.0000,670.0000,680.0000,690.0000,700.0000,710.0000,720.0000,730.0000,740.0000,750.0000,760.0000,770.0000,780.0000,790.0000,800.0000,810.0000,820.0000,830.0000,840.0000,850.0000,860.0000,870.0000,880.0000,890.0000,900.0000,910.0000,920.0000,930.0000,940.0000,950.0000,960.0000,970.0000,980.0000,990.0000,1000.0000,1010.0000,1020.0000]
vdim=[0.0009,0.0333,0.0656,0.0979,0.1299,0.1622,0.1937,0.2166,0.2592,0.2915,0.3236,0.3559,0.3882,0.4199,0.4522,0.4846,0.5165,0.5488,0.5812,0.6133,0.6458,0.6781,0.7103,0.7425,0.7747,0.8069,0.8365,0.8687,0.9009,0.9331,0.9652,0.9976,1.0301,1.0622,1.0947,1.1269,1.1588,1.1913,1.2234,1.2552,1.2876,1.3196,1.3518,1.3842,1.4162,1.4489,1.4811,1.5132,1.5455,1.5776,1.6099,1.6424,1.6757,1.7082,1.7405,1.7724,1.8048,1.8371,1.8693,1.9020,1.9339,1.9660,1.9986,2.0305,2.0624,2.0948,2.1267,2.1593,2.1913,2.2234,2.2556,2.2884,2.3203,2.3526,2.3850,2.4169,2.4493,2.4789,2.5110,2.5430,2.5755,2.6075,2.6397,2.6724,2.7044,2.7367,2.7693,2.8010,2.8333,2.8658,2.8975,2.9294,2.9621,2.9943,3.0260,3.0585,3.0912,3.1229,3.1556,3.1880,3.2195,3.2523,3.2845]

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-03-24
#
# Note:
#============================================================

from headm import *
from tsmodule.tsstm32       import *
from tsmodule.tsvisa        import *

dm3068open()

dacdim = arange(0, 1023, 10)
vdim = []


for d in dacdim:
    stm32cmd('dac %d'%d)
    time.sleep(2)
    v = dm3068vdc()
    vdim.append(v)
    printff(d, v)

    tspsave('measure', dacdim=dacdim, vdim=vdim)

plt.plot(dacdim, vdim, lw=3)

plt.xlabel("DAC(N)")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()





#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

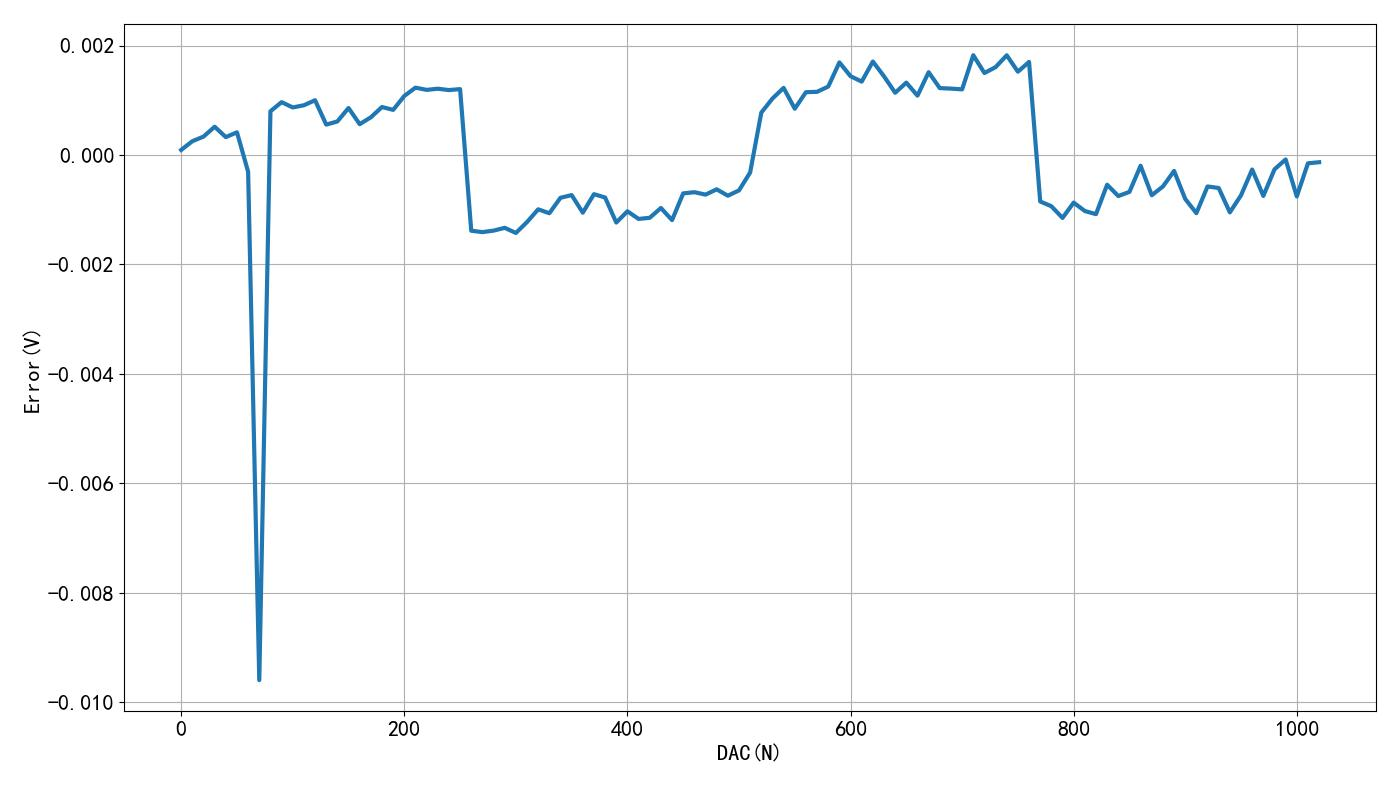

▲ 图1.3.2 DAC的线性误差

▲ 图1.3.2 DAC的线性误差

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST2.PY                     -- by Dr. ZhuoQing 2024-03-24
#
# Note:
#============================================================

from headm import *
from scipy.optimize        import curve_fit

dacdim, vdim = tspload('measure', 'dacdim', 'vdim')

def linefun(x, a, b):
    return a*x + b

param = (1e-3, 0)
param, conv = curve_fit(linefun, dacdim, vdim, p0=param)
printf(param)

vfit = linefun(dacdim, *param)
err = [v1-v2 for v1,v2 in zip(vdim, vfit)]

plt.plot(dacdim, err, lw=3)

plt.xlabel("DAC(N)")
plt.ylabel("Error(V)")
plt.grid(True)
plt.tight_layout()
plt.show()






#------------------------------------------------------------
#        END OF FILE : TEST2.PY
#============================================================

※ 总结 ※

本文测试了高精度电阻组成的梯形电阻 DAC 的性能。在输出 3.3V的范围内，误差在正负1.5mV 之内。这比起前两天使用普通电阻对应的 28mV的误差范围来看，精度得到了很大的提高。在电路设计中，对于STM32F401单片机，不知道为何需要使用电阻将 BOOT0 连接到地线，直接连接ST-LINK 无法访问单片机。不过后来，将 10k欧姆电阻替换成0欧姆，单片机也能够被访问了。所以，开始遇到的问题也许是其他的故障。
