热水器工作报警器

卓晴

已于 2024-03-31 12:38:57 修改

阅读量585

点赞数 8

分类专栏：科学-技术-探究文章标签：单片机嵌入式硬件

于 2024-03-31 12:13:06 首次发布

本文链接：https://blog.csdn.net/zhuoqingjoking97298/article/details/137194136

版权

2610 篇文章

订阅专栏

03:28\\\\\\\\\\\\\\\\r\\\\\\\\\\\\\\\\n热水报警器

AD\Test\2024\March\ACCurrentF103.SchDoc

01 电流检测

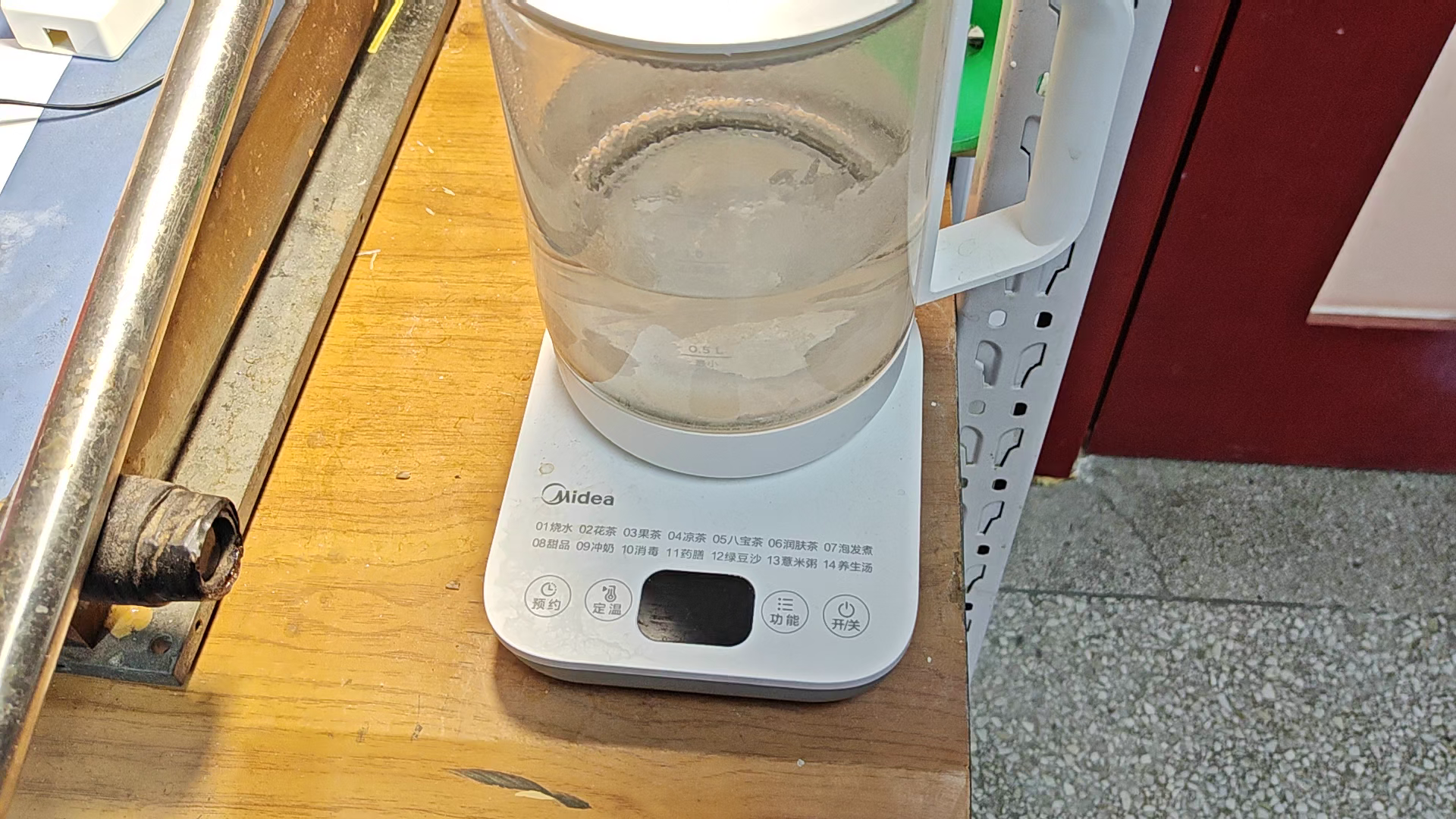

这个热水器放置在我的办公室的门口，但是有一个问题，那就是它在水烧开之后，自动停止时，发出的声音非常小。这就带来的一个麻烦，那就是我没有能够及时感知到水已经烧开了。当我发现它已经停止工作的时候，水已经凉了。就无法冲泡茶水。下面制作一个热水器工作报警器来解决这个问题。

GM1711857363_1920_1080.MP4|_-4

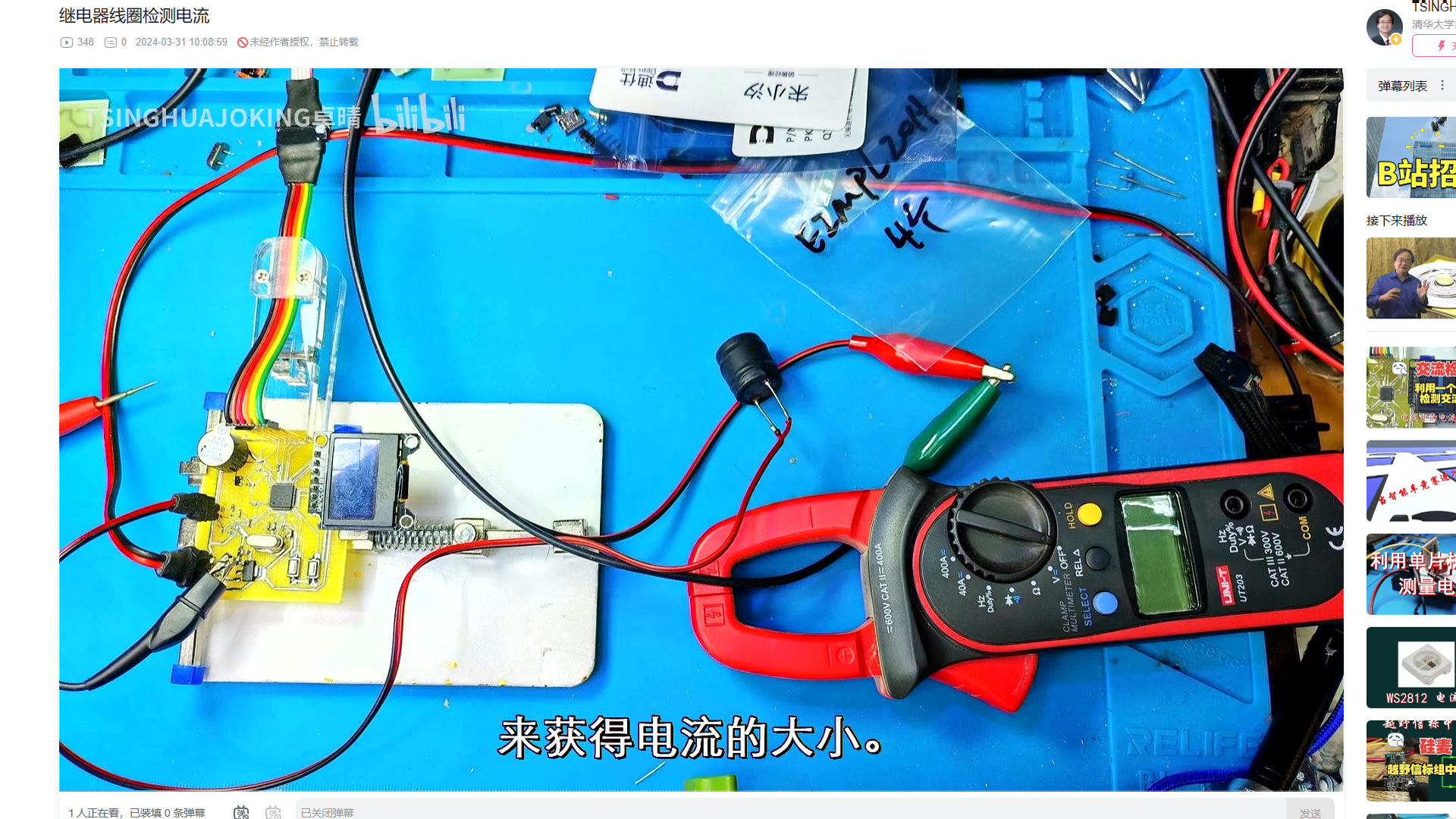

为了便于检测热水器的工作状态，刚才测试了利用继电器线圈的监测方案，也就是将继电器线圈放置在热水器工作电源线的旁边，由它便可以获得热水器的工作电流大小，一旦电流从大到小的变化，便可以判断热水器中的水烧开了。

GM1711857551_1920_1080.MP4|_-5

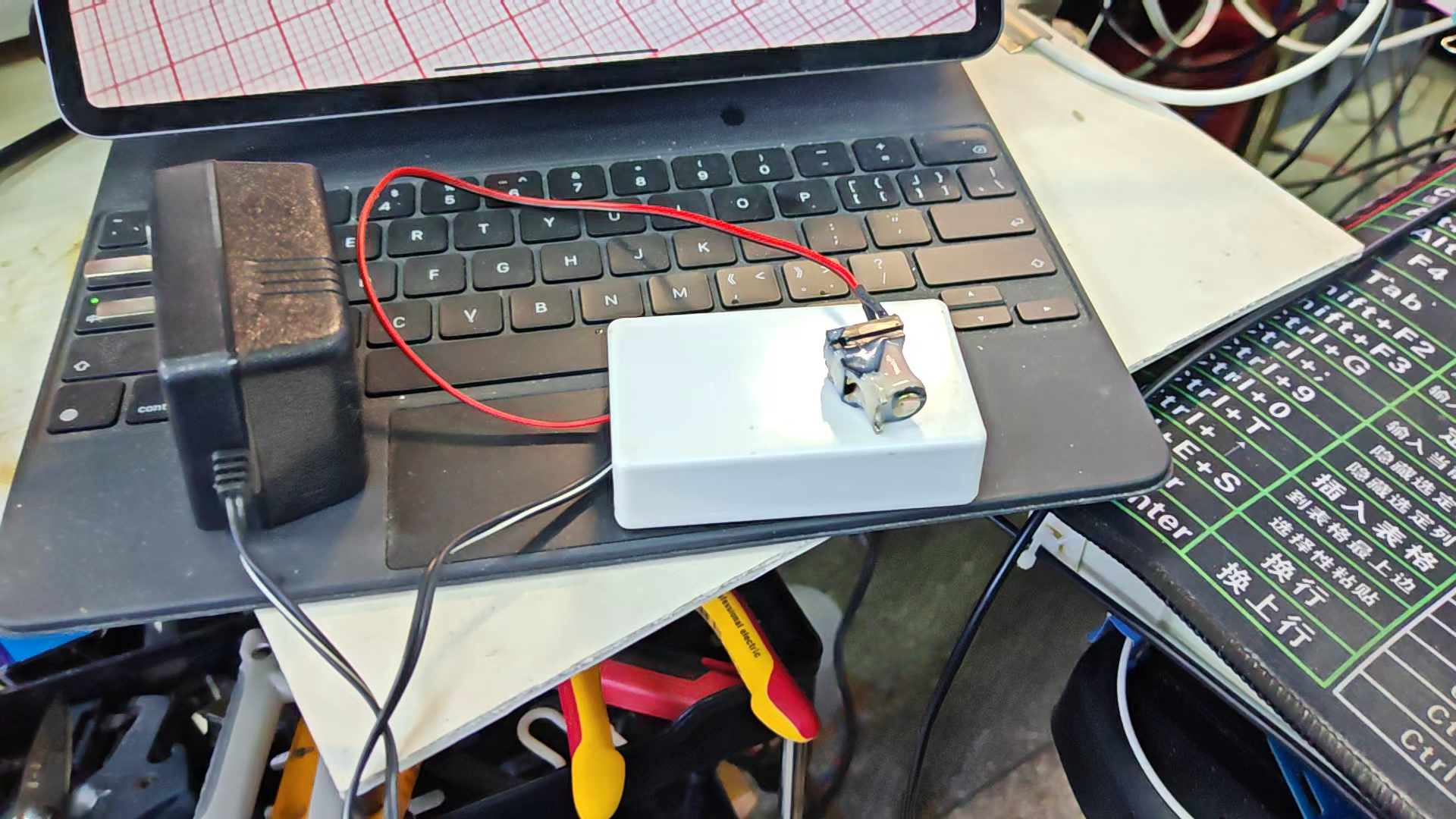

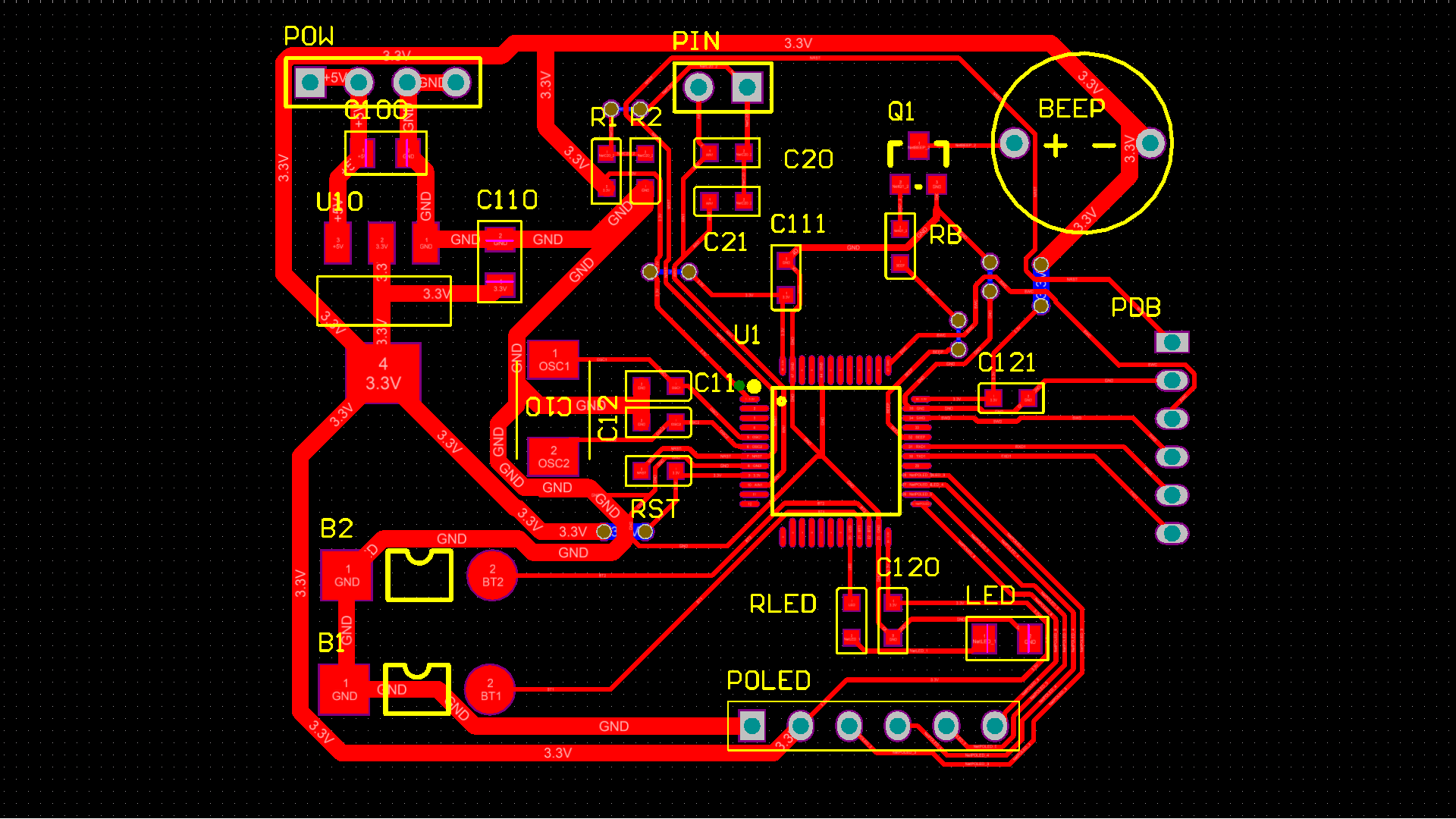

设计一个单片机电路，利用它对检测的信号进行判断，最终完成蜂鸣器报警。设计的单面板也可以在一分钟之内获得测试电路板。这些都在前面 CSDN 文章中给出了。下面进行功能测试。

GM1711857710_1920_1080.MP4|_-2

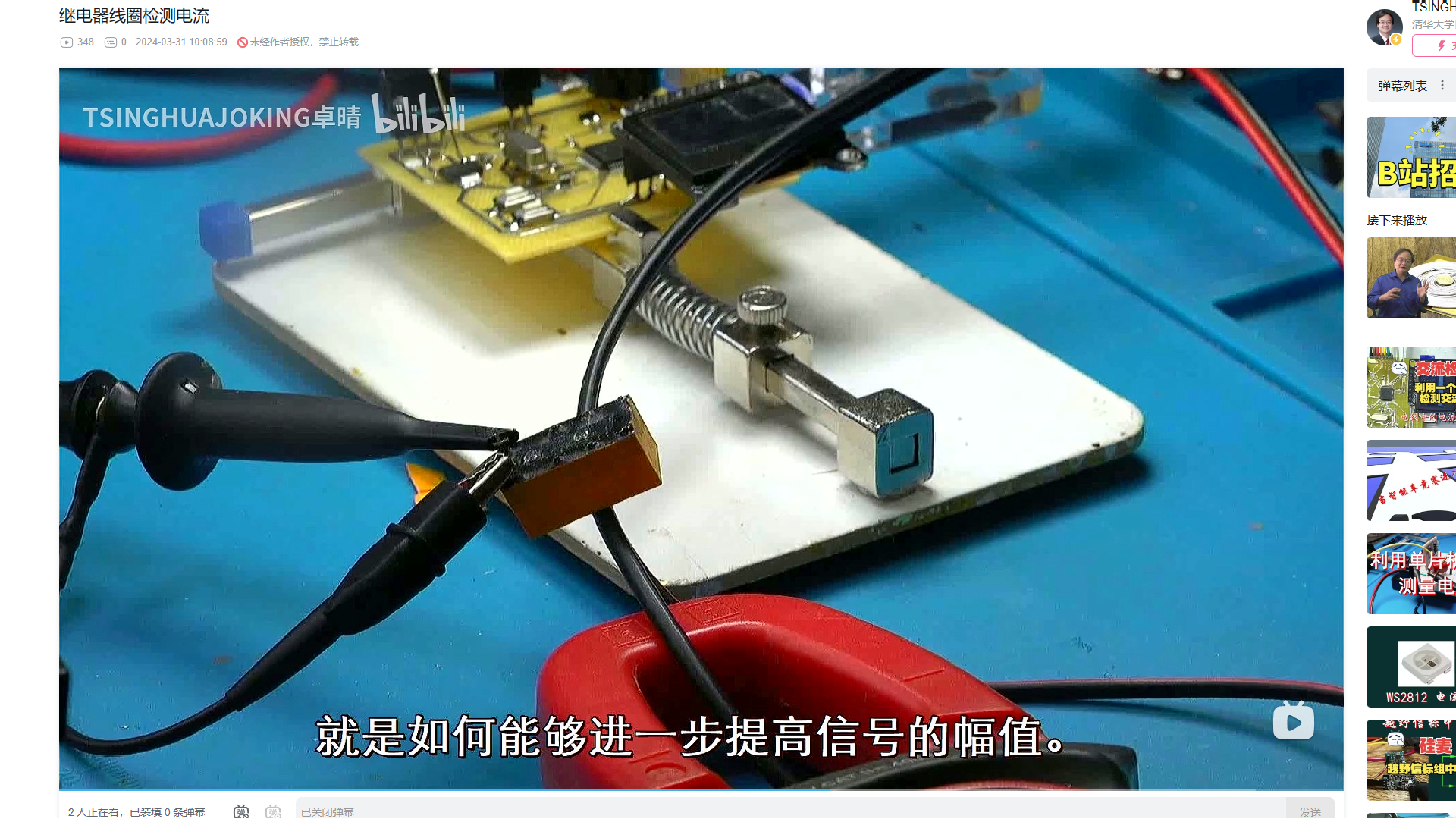

使用一个继电器放置在电线旁边，可以找到一个位置，输出一个比较大的感应电压。这个电压信号是由电缆中电流所产生的磁场感应出的。对它的幅值进行检测，从而就可以对热水器是否工作进行判断。一旦热水器停止工作，便可以使用蜂鸣器发声进行提醒了。

GM1711852754_1920_1080.MP4|_-4

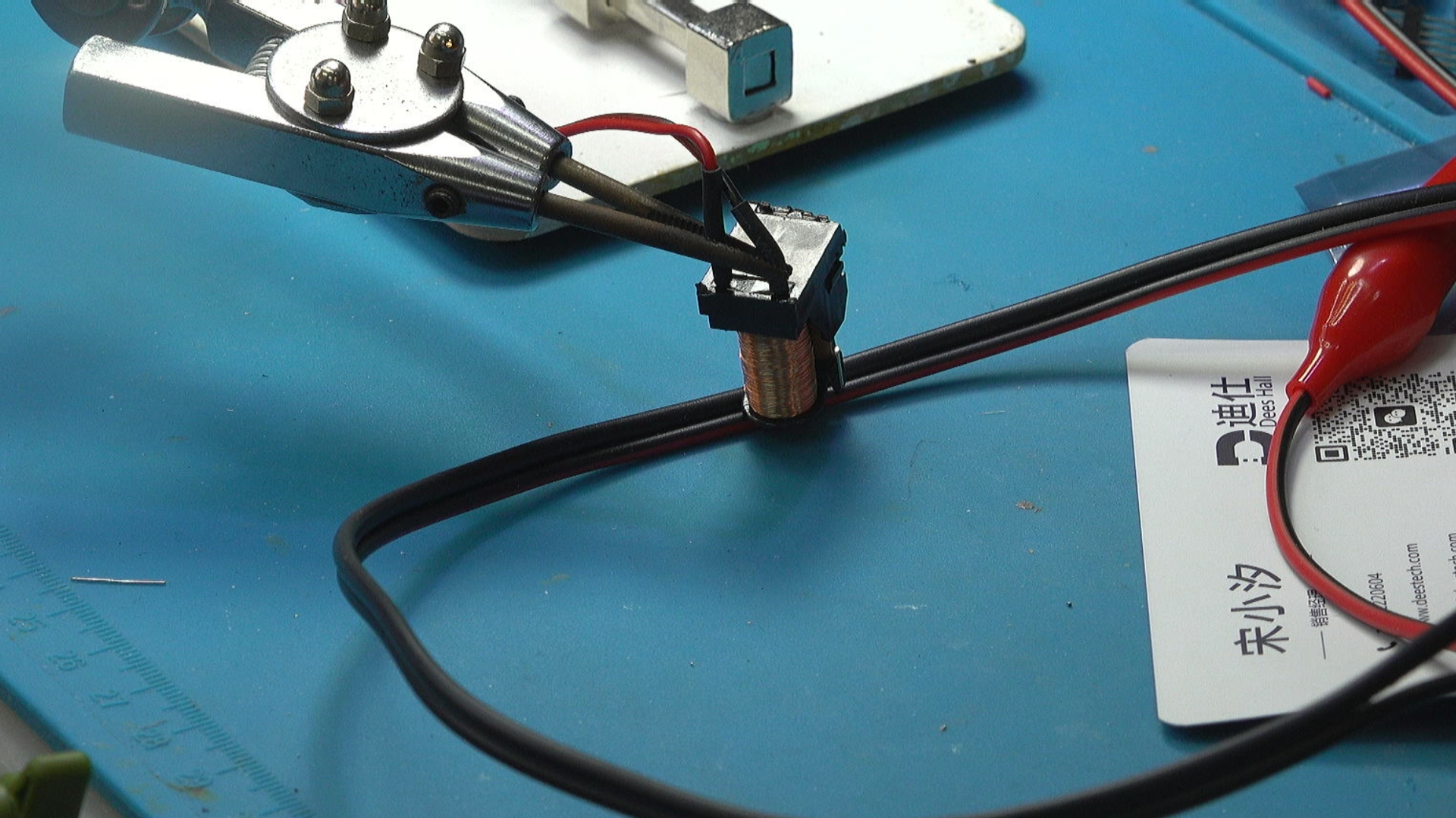

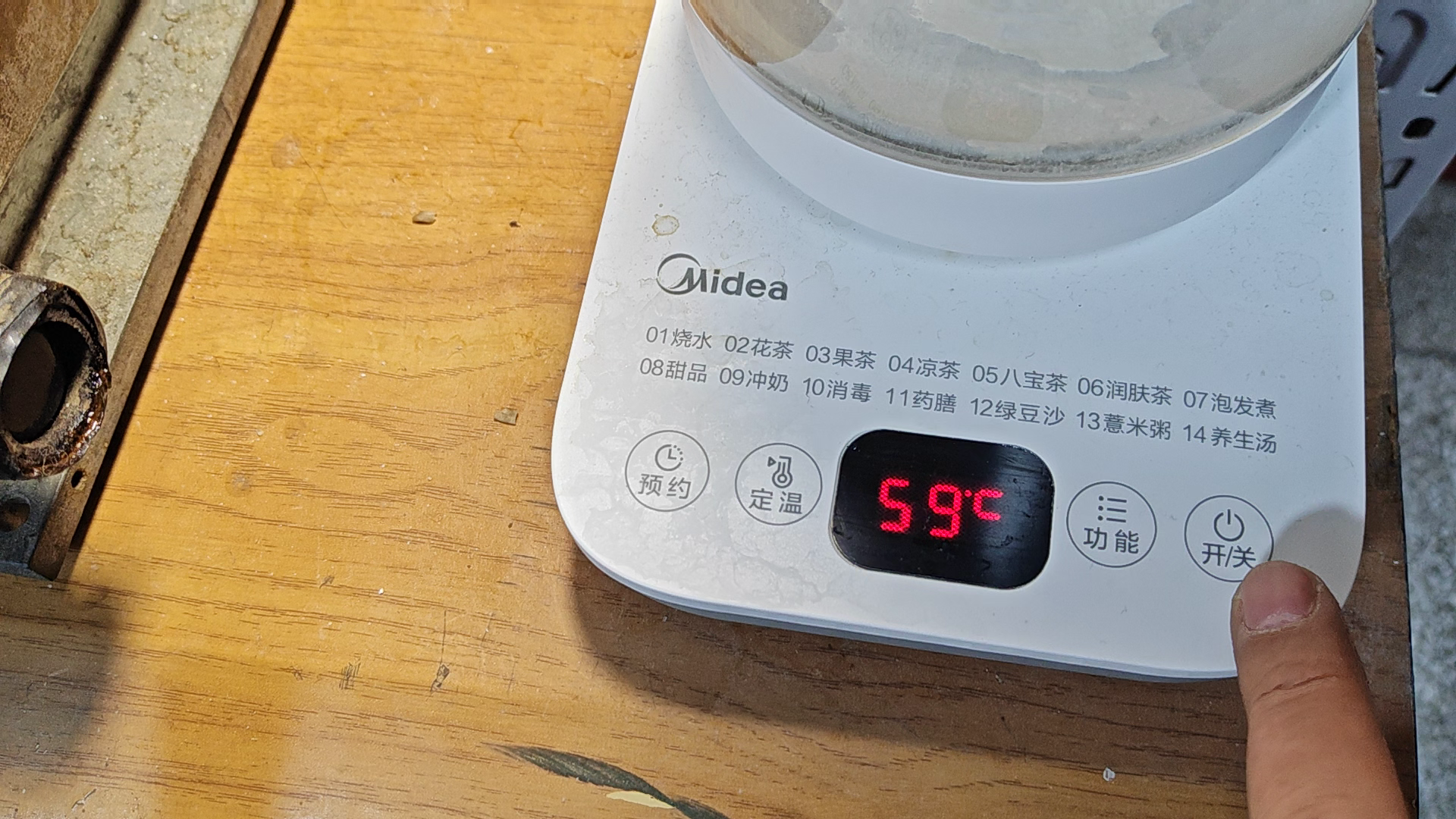

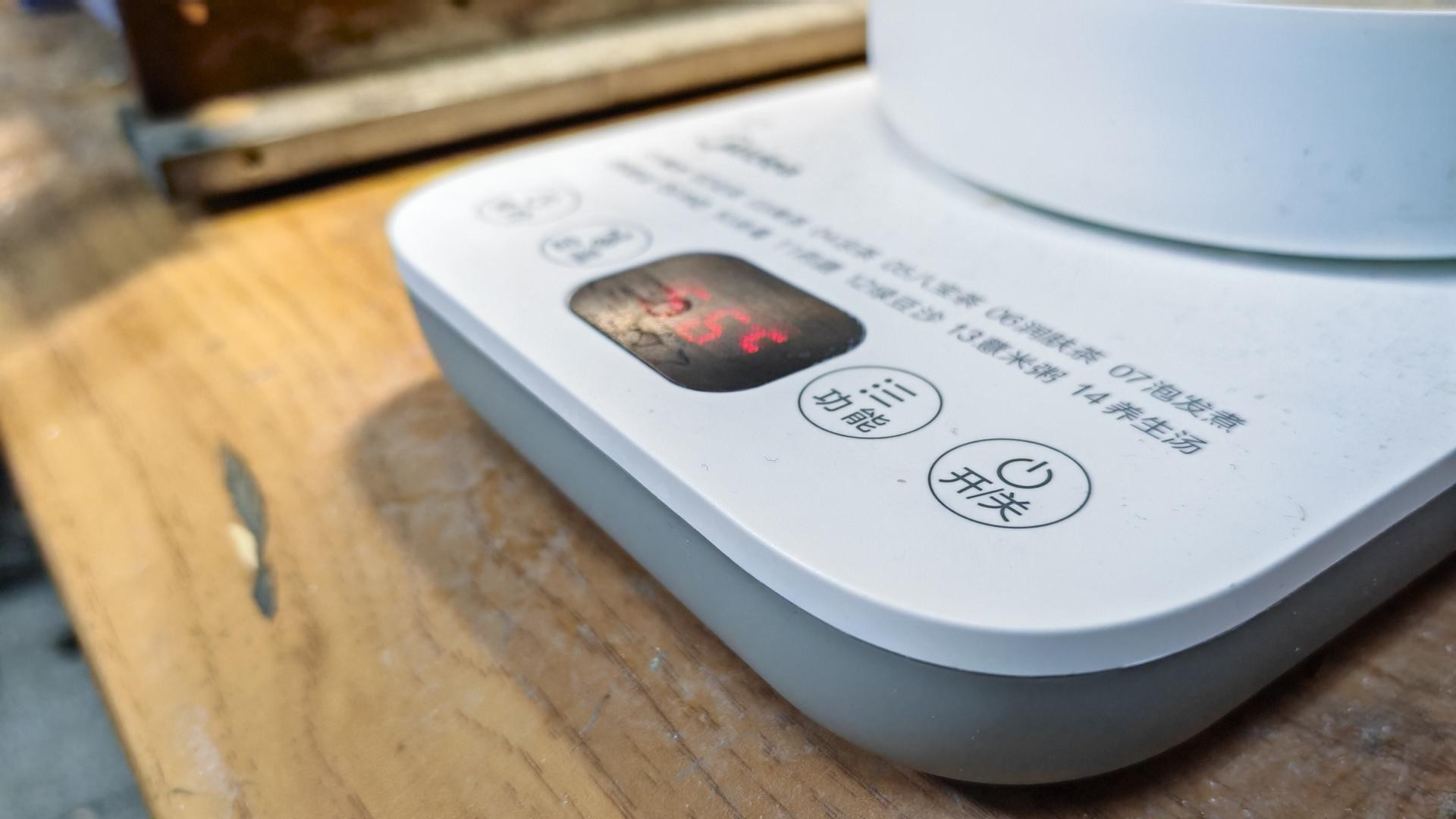

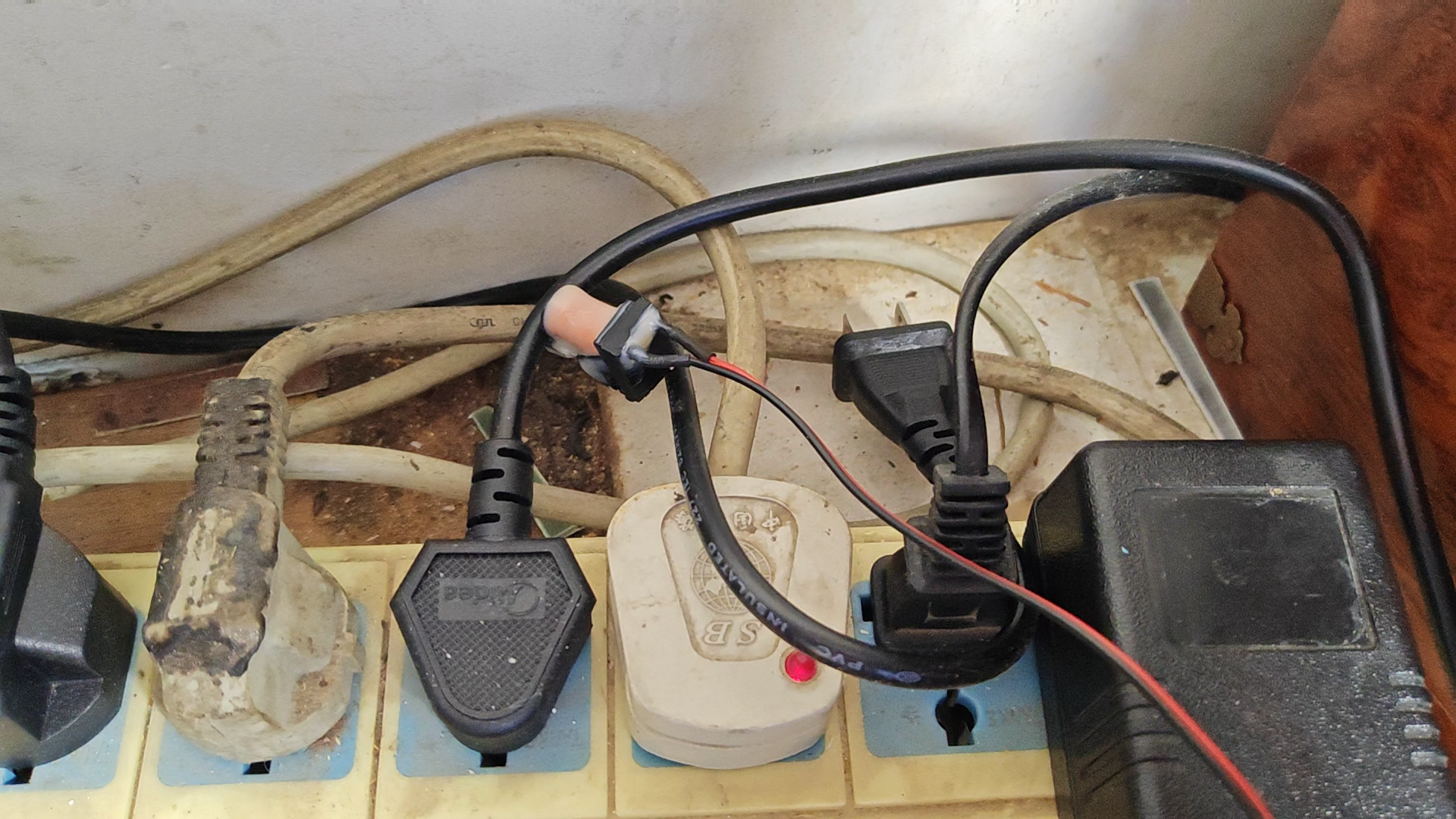

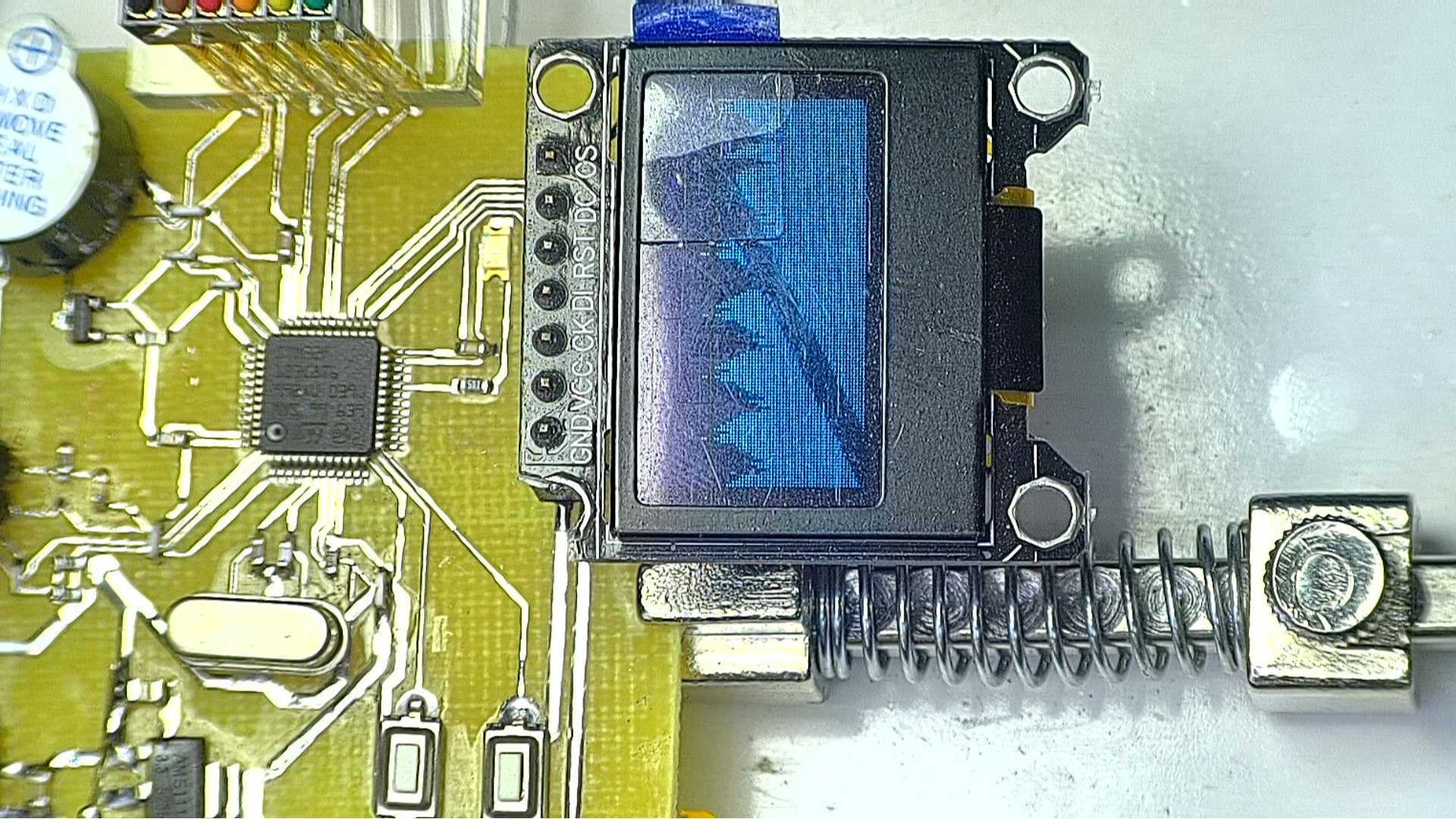

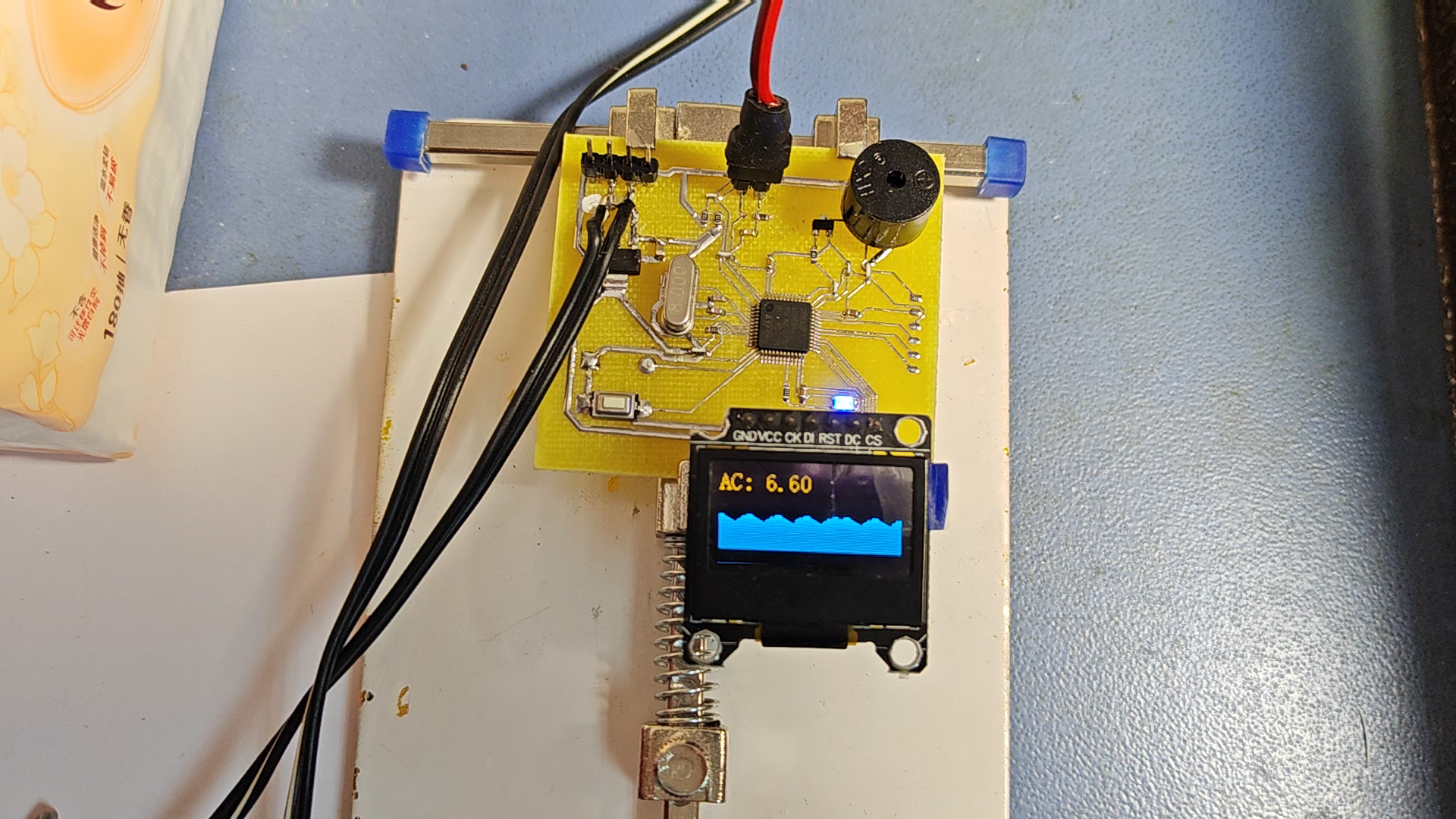

下面测试一下这个功能，将继电器线圈放置在热水器插头电缆附近。对准电缆的一侧。开启热水器，模块便知道热水器已经工作了。可以看到此时采集到的电流大约为 6A左右。电流波形非常干净。如果手动关闭热水器，此时模块便进行告警。表示现在热水器停止工作，赶快过来沏茶吧。

GM1711856486_1920_1080.MP4|_-4

本文记录了一个热水器工作状态报警器的制作。只是使用了一个继电器的线圈，放置在热水器电缆旁边，便可以测量工作电流，并可以在热水请停止的时候进行报警。这种方案最为简单，可以避免对原来线路的改动。有了它的帮助，就可以使得自己能够喝上茶水了。

GM1711857174_1920_1080.MP4|_-5

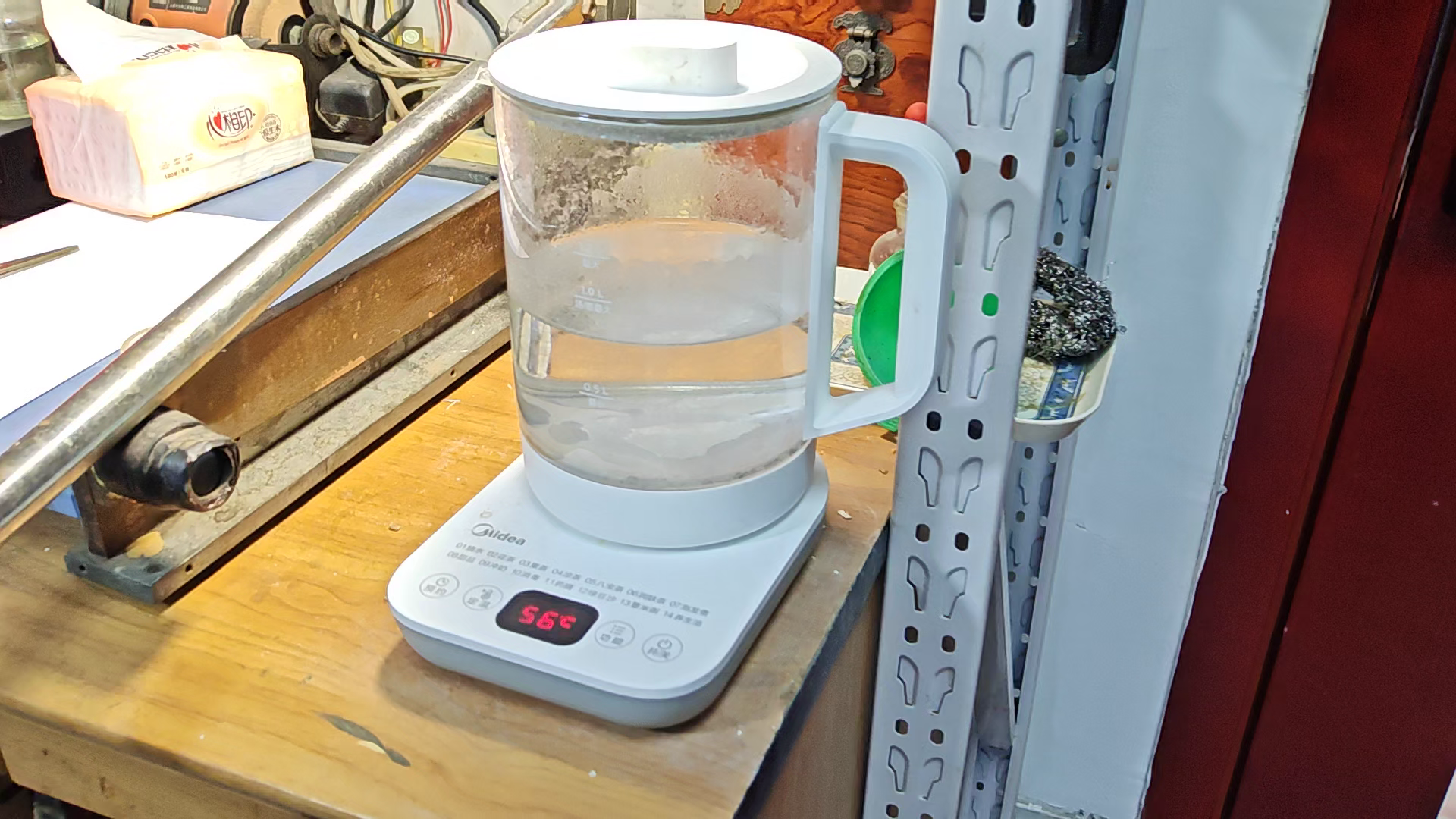

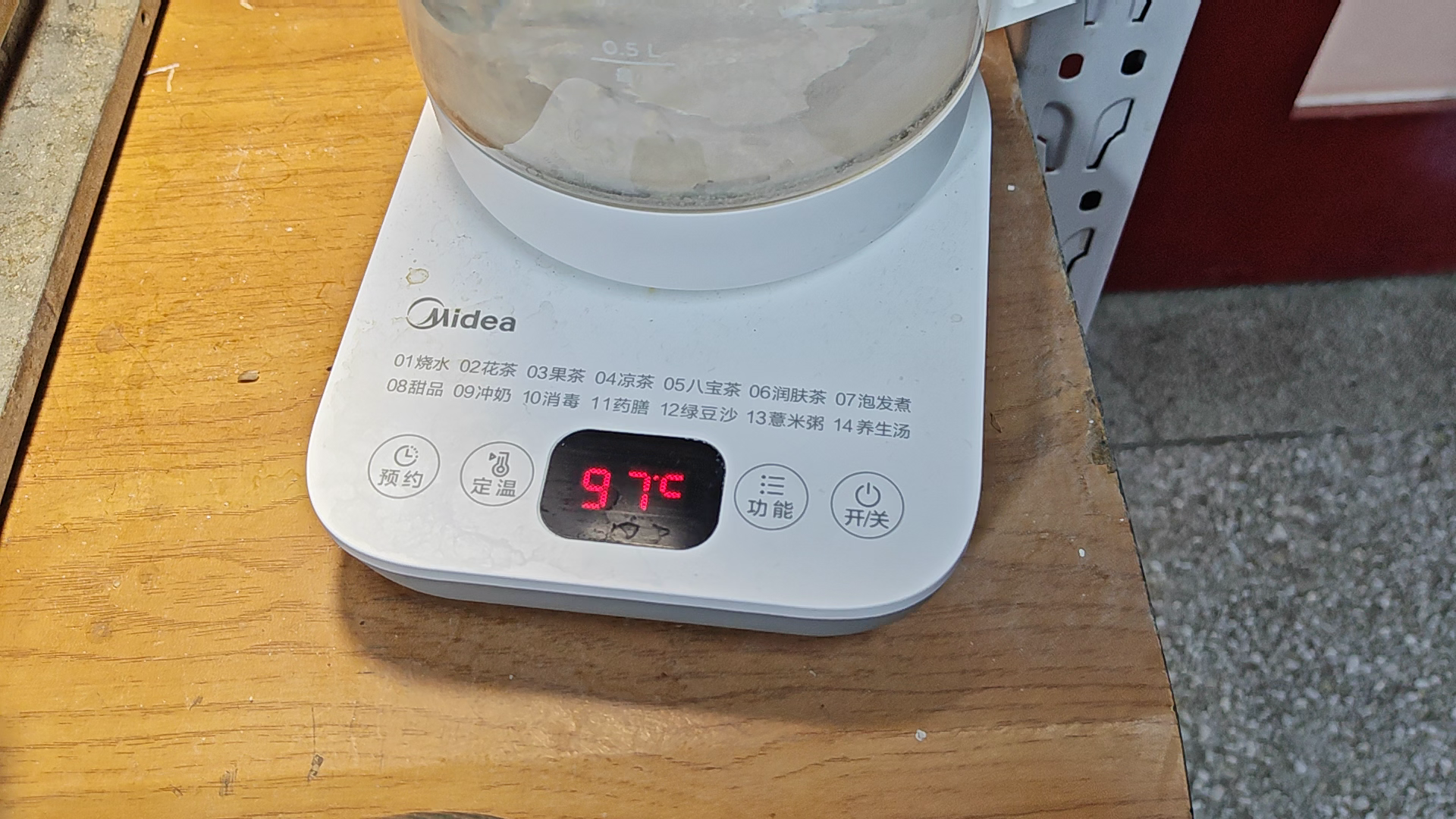

最后，我们来看一下实际测试的效果。现在热水器已经快要沸腾了。它会自动停止加热。下面看一下是否报警器能够工作。现在热水器停止了，报警器给出了提示报警。至此，这个热水器提示报警器制作完毕了。以后我可以喝上热茶水了。

GM1711858289_1920_1080.MP4|_-1

■ 相关文献链接:
