HT7533 无法稳压的陷阱

卓晴

已于 2024-04-05 18:00:15 修改

阅读量1.3k

点赞数 4

分类专栏：科学-技术-探究文章标签：单片机嵌入式硬件

于 2024-04-05 16:12:05 首次发布

本文链接：https://blog.csdn.net/zhuoqingjoking97298/article/details/137401548

版权

科学-技术-探究专栏收录该内容

2579 篇文章

订阅专栏

文章详细描述了HT7533在不同负载和输入电压下表现出的不稳定输出电压问题，尤其是在负载较轻时容易出现过冲。作者建议避免使用此芯片，并感谢朋友们的提醒。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

HT7533的BUG

01 HT7533过冲问题

一、前言

昨天测试了 HT7533 高输入电压稳压芯片。视频后面有朋友提醒，这颗芯片有一个巨大的缺陷。说是它有的情况下无法稳定输出电压。下面，对此进行测试一下。

GM1712304616_1920_1080.MP4|_-4

二、测试结果

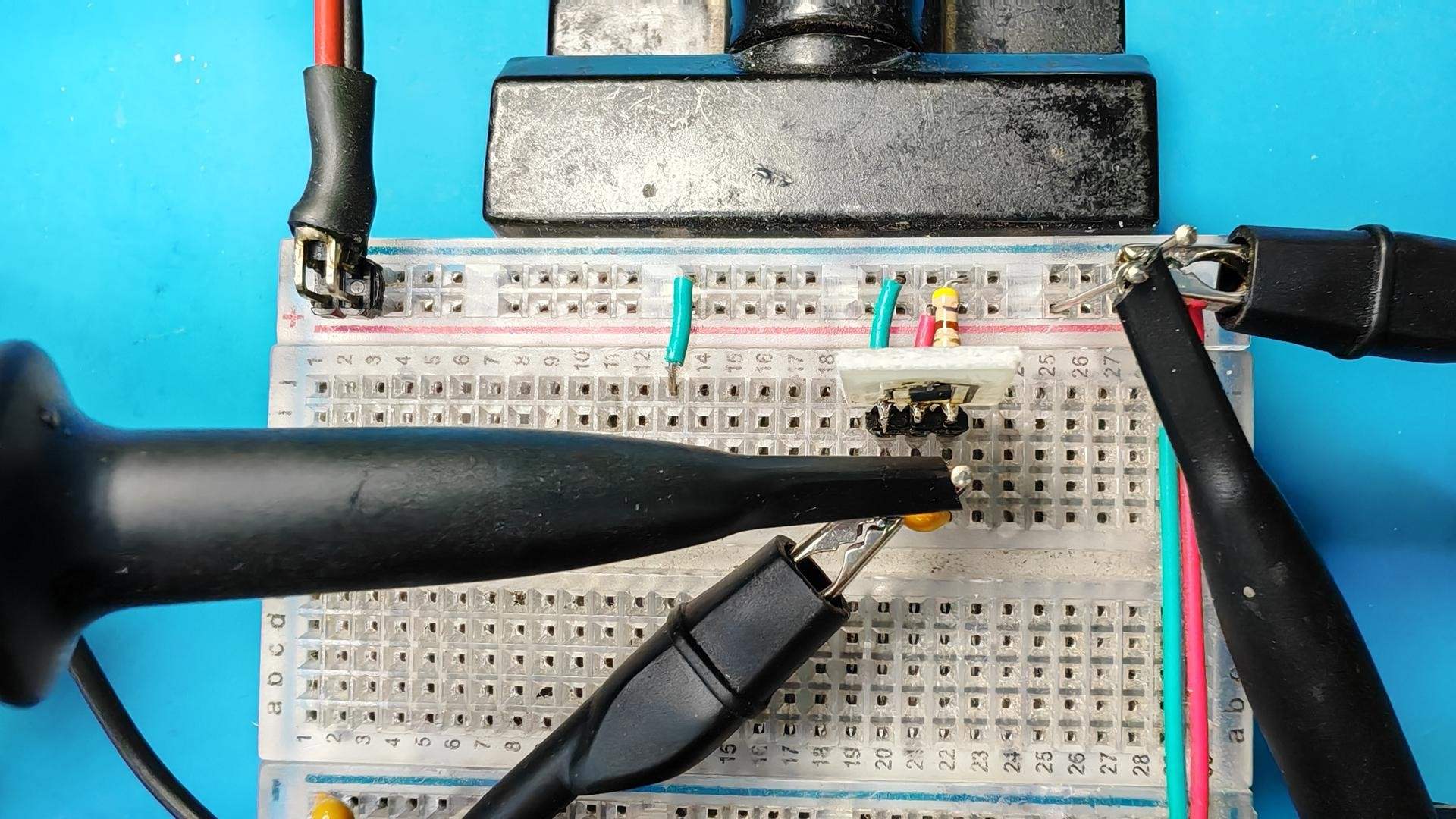

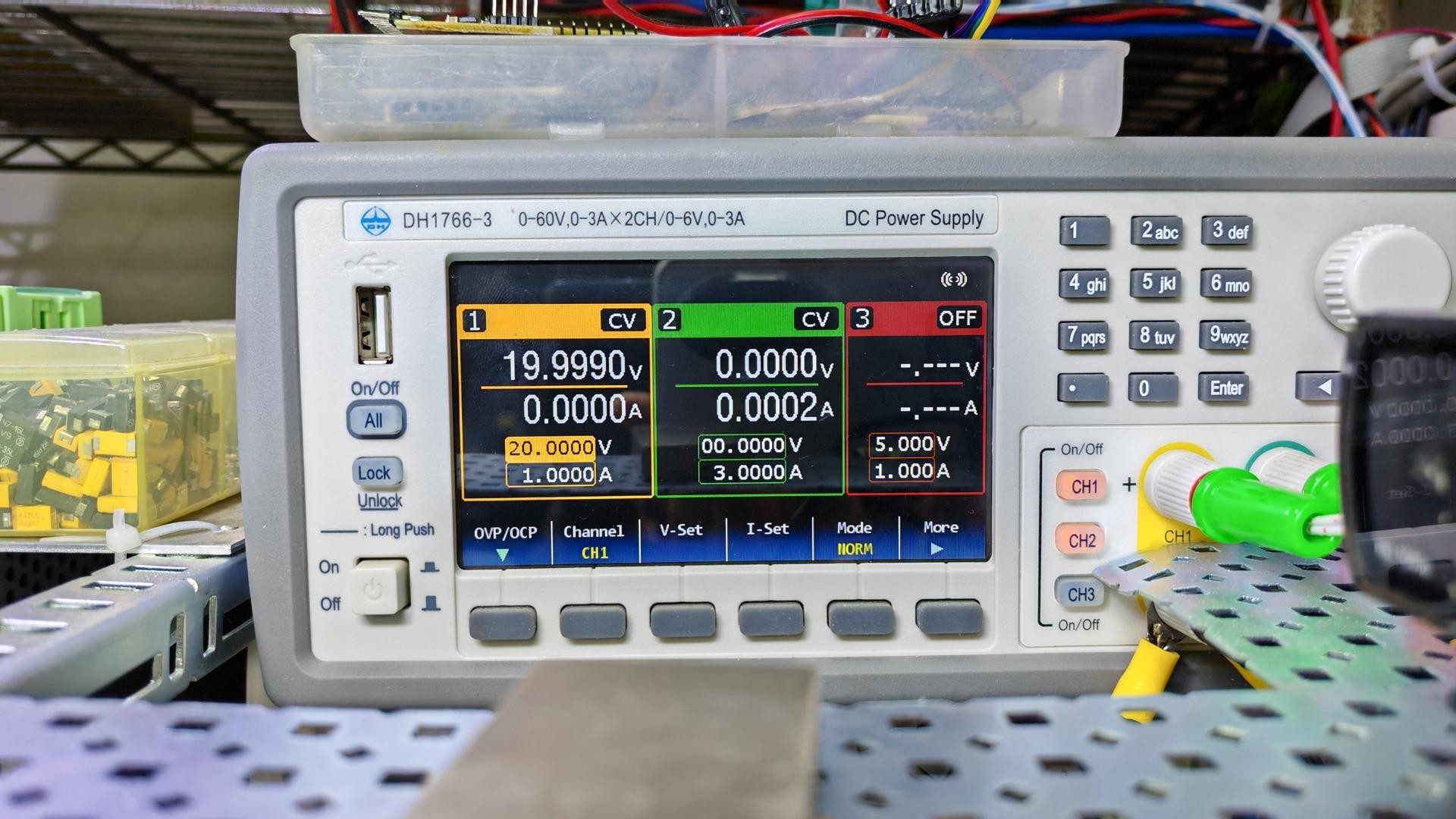

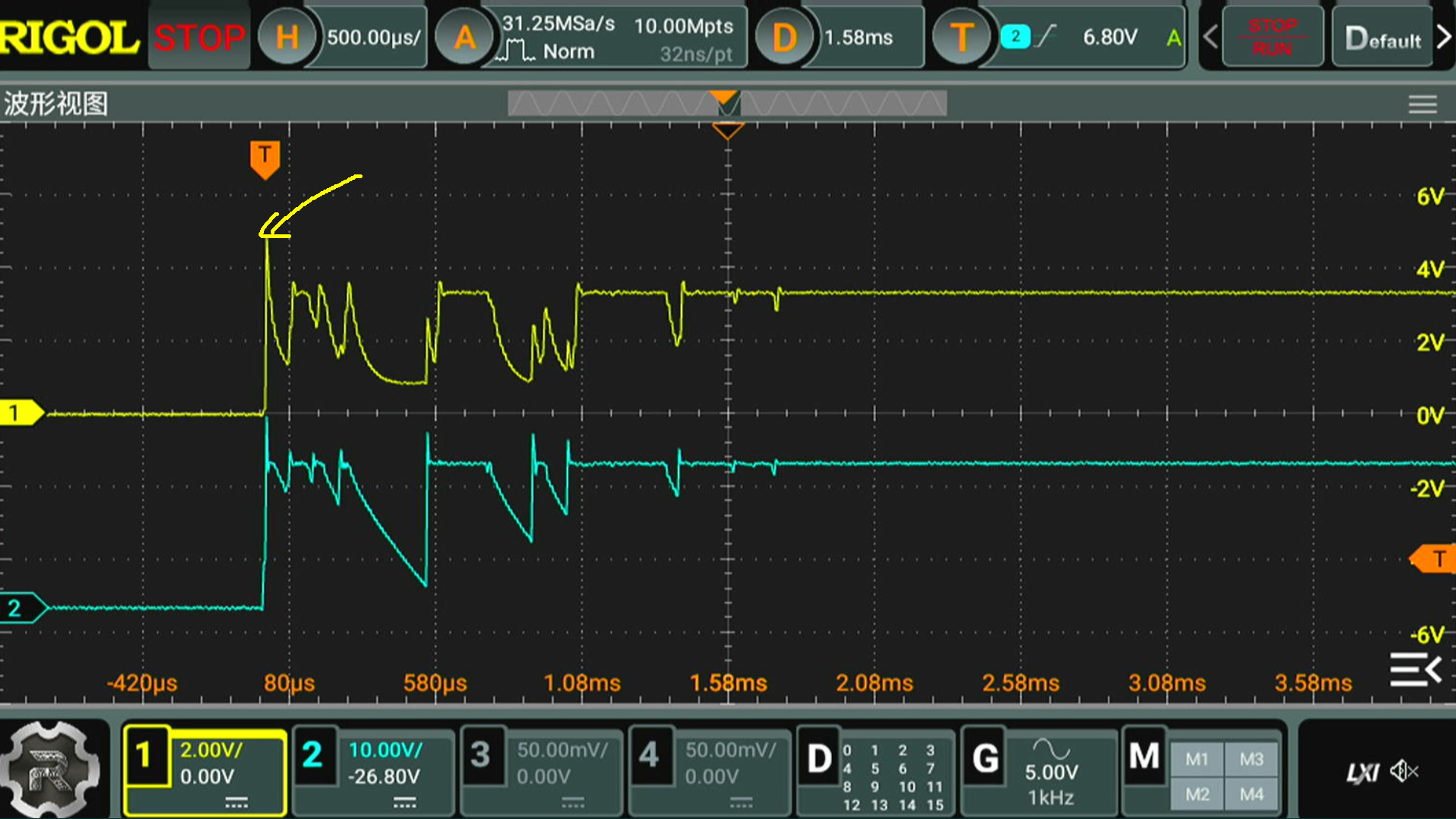

将HT7533焊接在转接板上，插在面包板上方便做实验。在 HT7533输出增加一个 0.1微法的电容以及 470欧姆的负载。设置 DH1766 输出 20V 直流电压，通过与i个继电器的开关施加在面包板上。利用示波器两个通道分别捕捉 HT7533的输入和输出电压信号。下面青色信号为输入信号，上面黄色为输出信号。将波形展开。为了能够是的输入信号更快，所以在HT7533的输入端并没有并联电容。输入电压信号经过继电器接入的时候，出现机械开关的抖动。使得输出电压信号也出现了抖动。在最开始的时候，有一个很小的剑锋，大约4.4V。之后，电压都小于3.3V。并没有出现留言中给出的过冲现象。

GM1712302458_1920_1080.MP4|_-8

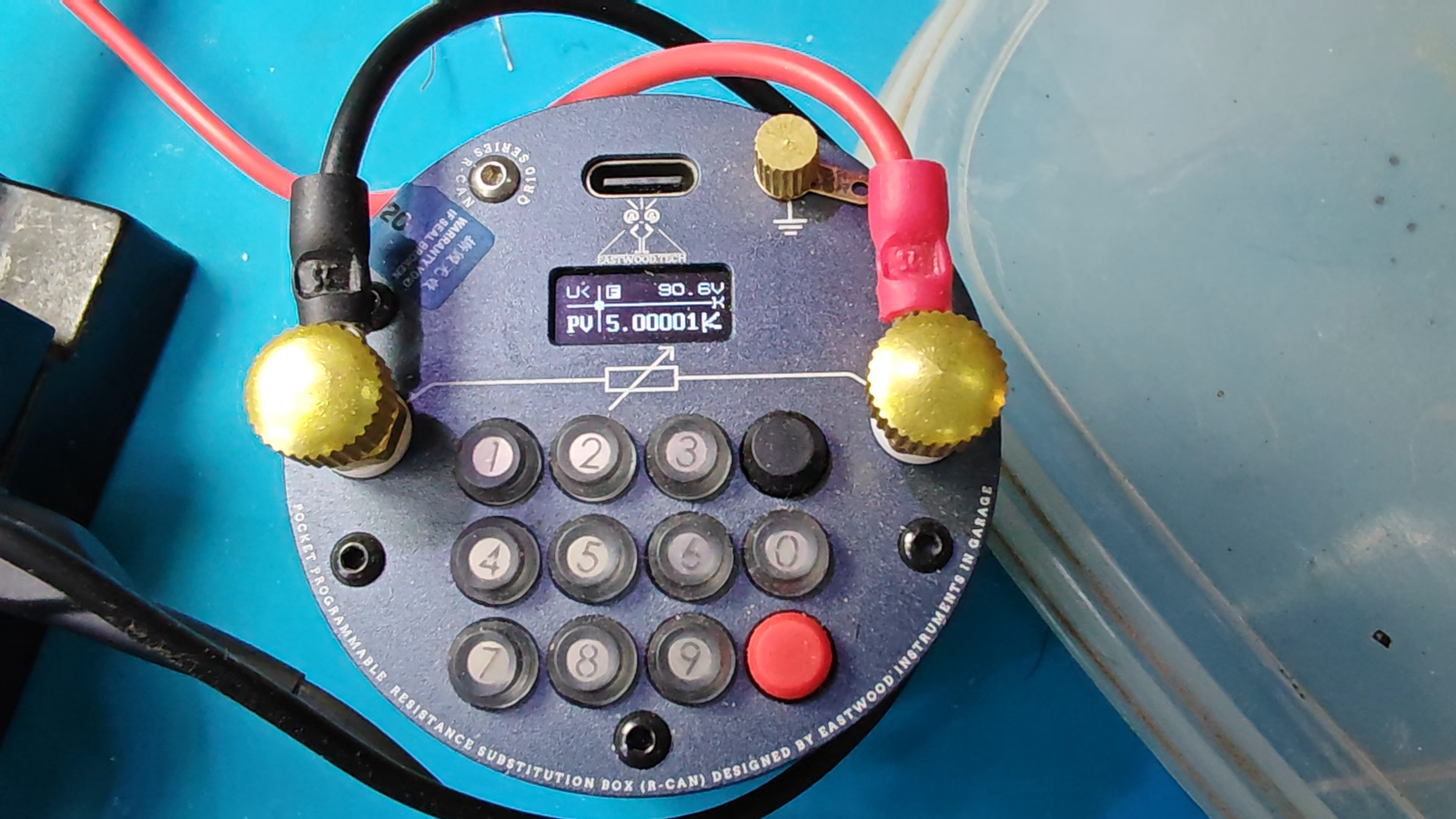

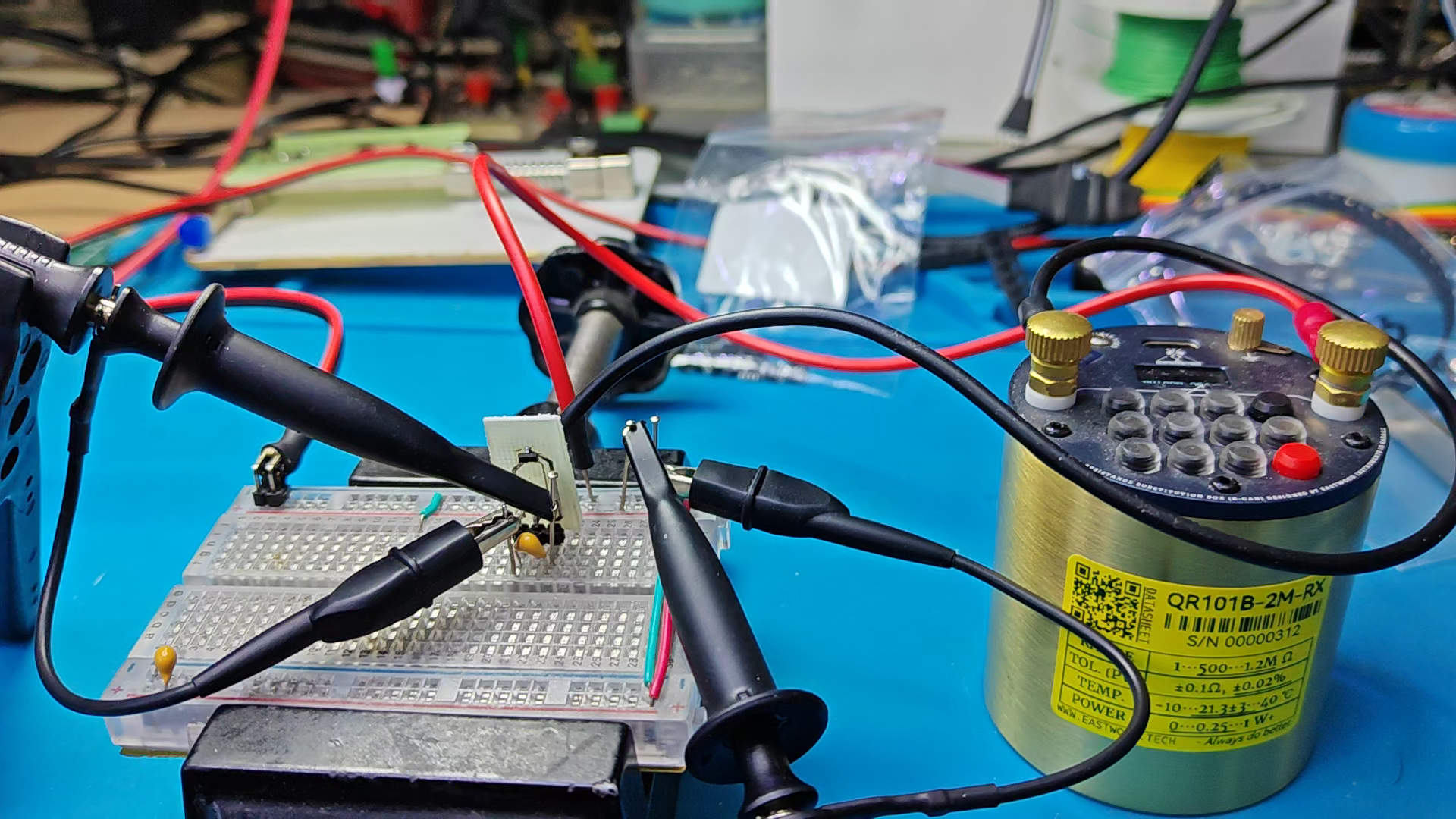

下面使用 QR10电阻箱作为 HT7533的负载。设置负载为 1000欧姆，上电测试输出波形。坏啦坏啦。输出波形出现了比较大的过冲。经过一段时间之后，逐渐平息下来。将输入电压降低到 12V。输出依然出现了较大的波动。输入电压降低到 9V。输出还是出现了很大的波动。这究竟是什么情况？

GM1712303353_1920_1080.MP4|_-6

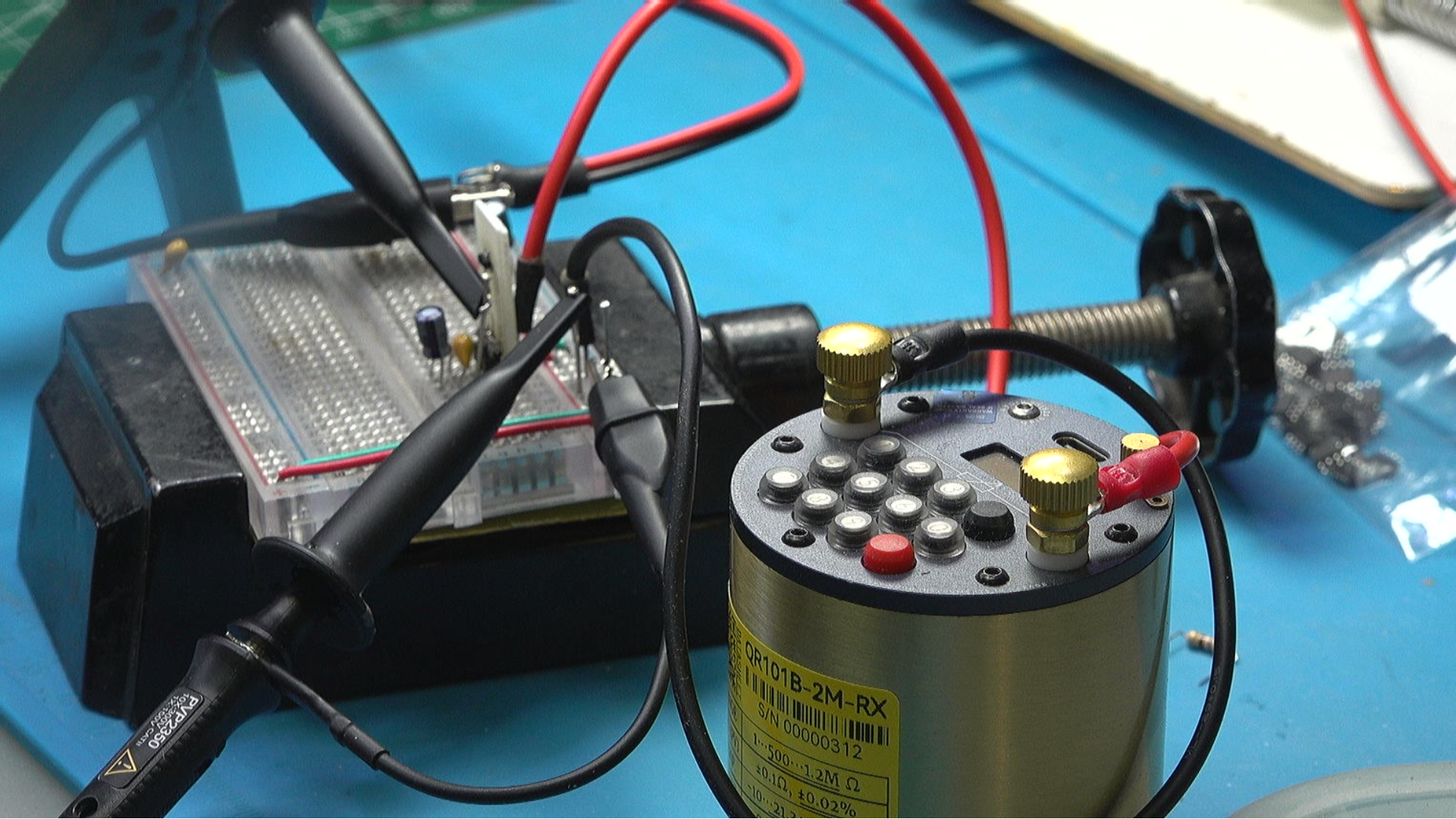

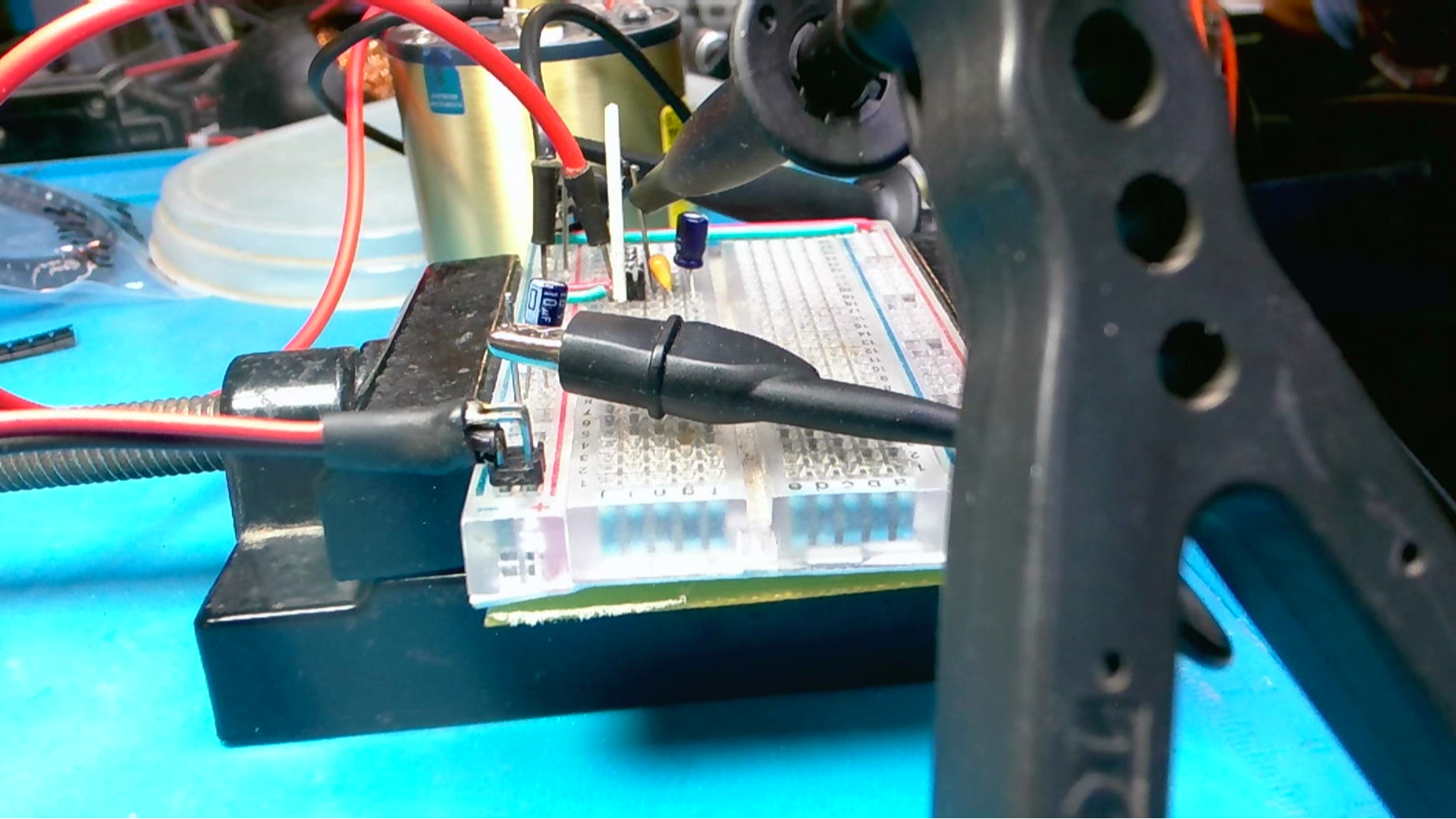

下面将电阻箱负载修改为 500欧姆，在HT7533输出增加一个 10微法的电解电容。重新测试一下上电稳压情况。将输入电压改为 20V，可以看到上电过程很快就稳定在 3.3V了。如果将负载修改为 10k欧姆， 20V 输入电压。天哪，输出居然过冲了。我滴个神呐。将负载修改 1k欧姆，可以看到此时输出可以重新稳定在3.3V，有很大的波动。将负载重新修改到500欧姆。此时，输出就非常稳定了。将输入电压调整到 5V，不要高压。在负载为 1k欧姆的时候，输出非常稳定，没有过冲。将负载修改为 5k欧姆，输出立马过冲超过了4V。
