震动牙刷

01 震动牙刷

一、前言

这个震动牙刷原本是想应用于震动焊接电路板的。不过后来使用震动电机的效果更好。所以，下面准备拆卸这个震动牙刷，看看其内部的结构。满足我的好奇心。

GM1714563019_1920_1080.MP4|_-2

二、拆卸过程

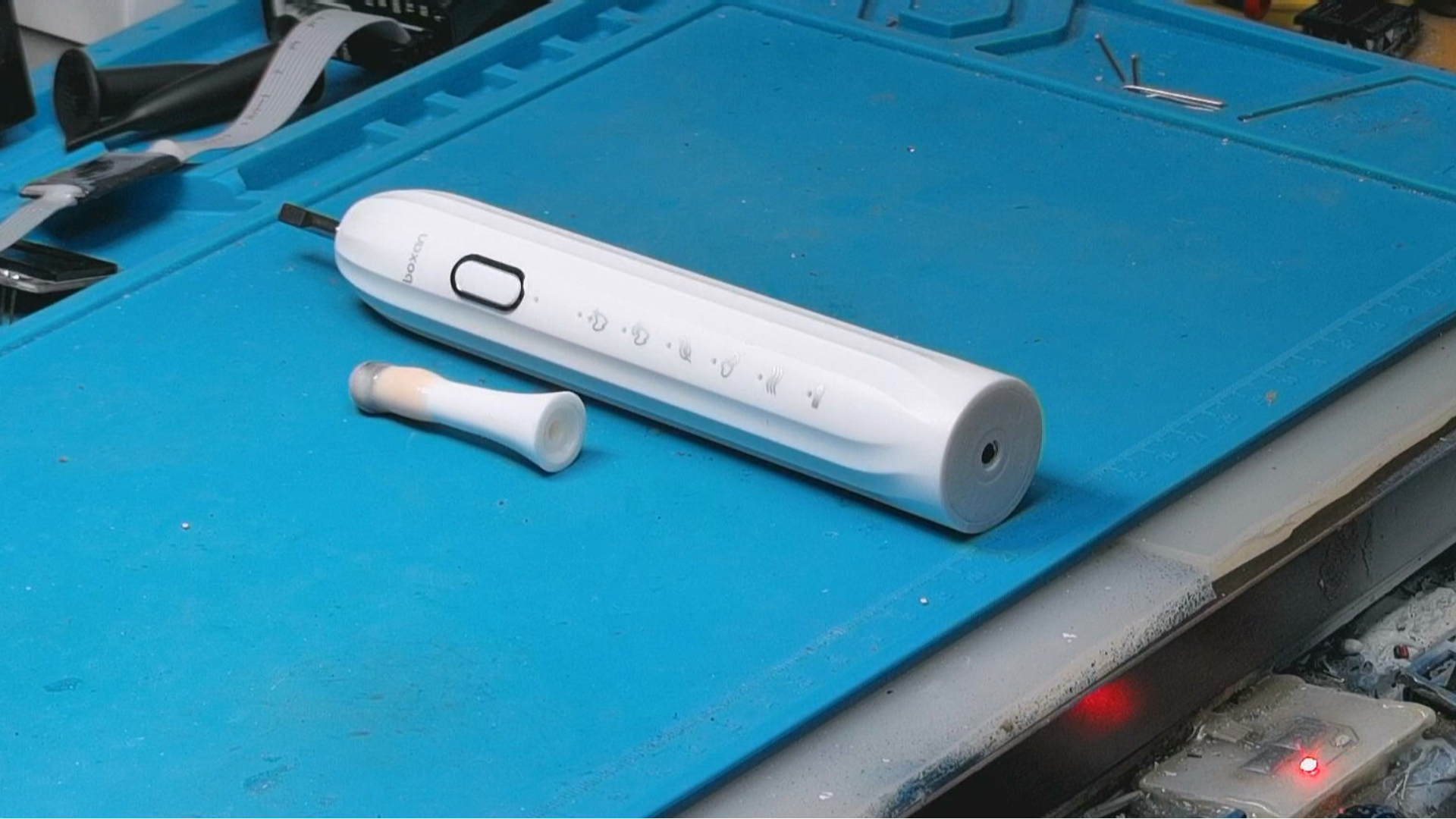

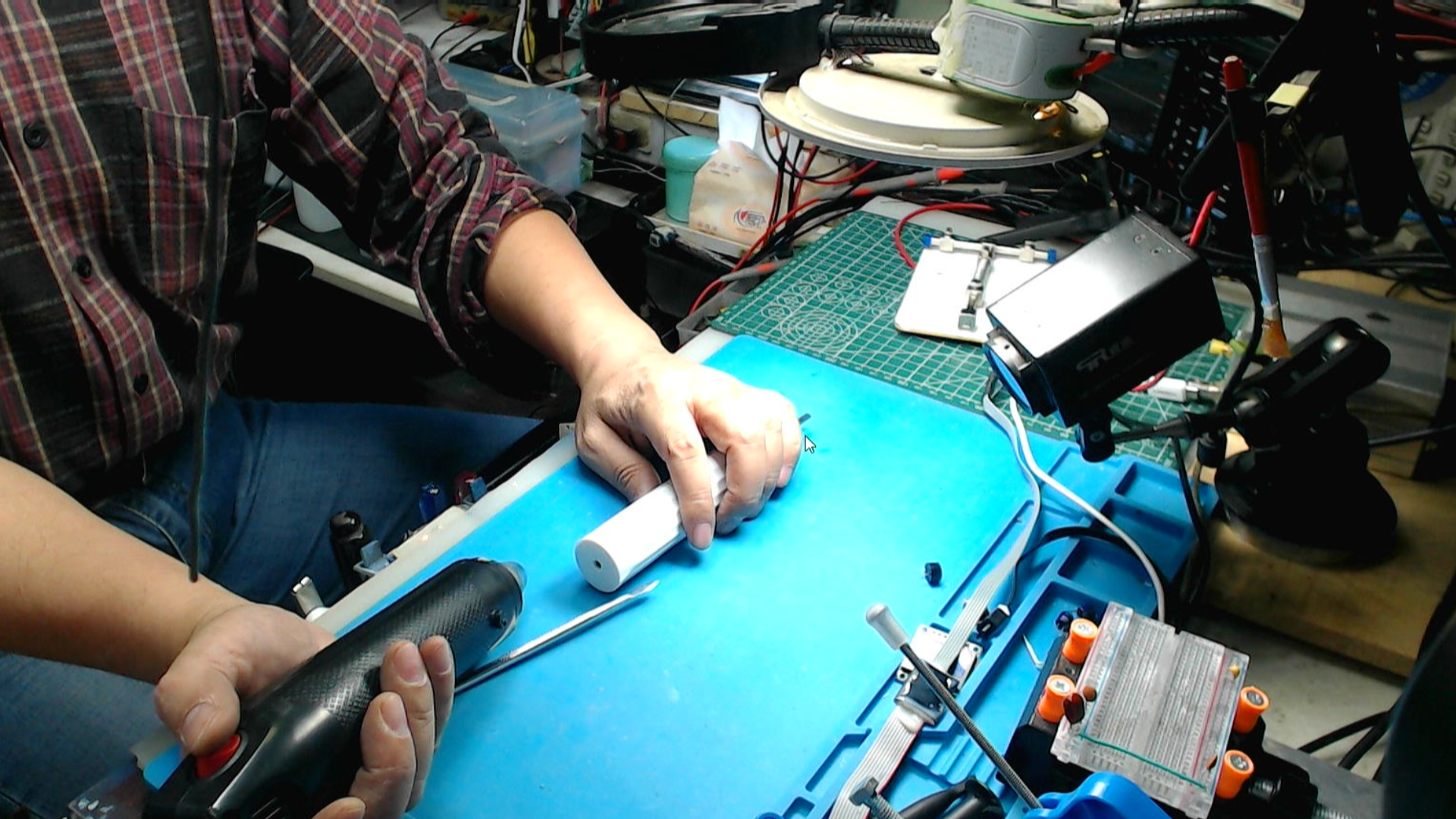

不过现在问题来了，这个震动牙刷本身是防水的。它的外表没有能够拆卸的固定螺丝，塑料外壳之间应该也是采用了超声波焊接工艺，所以不会被轻易的打开。这需要使用热风枪对其外壳进行加热，然后再小心翼翼的使用拆卸工具进行强拆。

GM1714564089_1920_1080.MP4|_-7

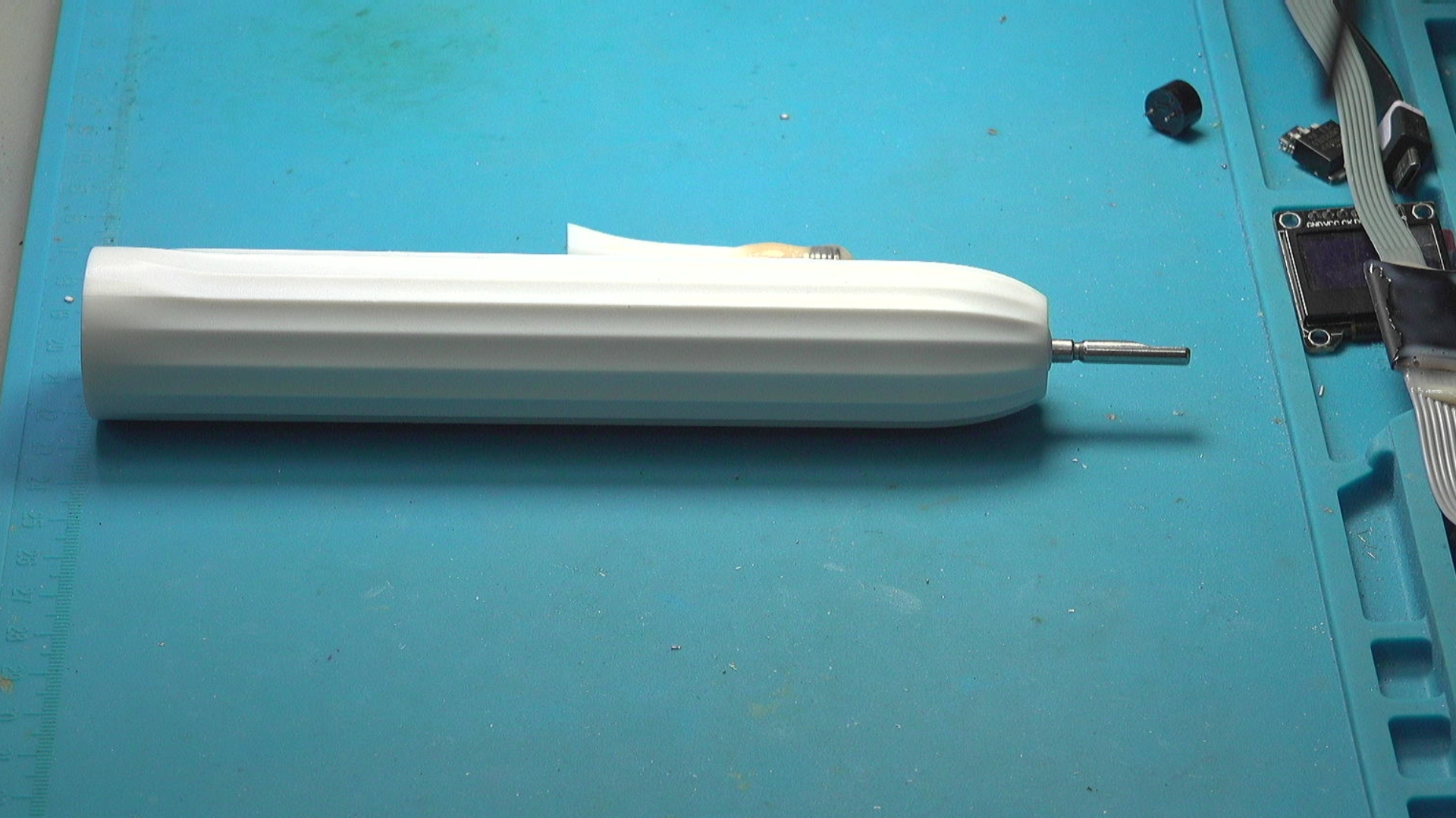

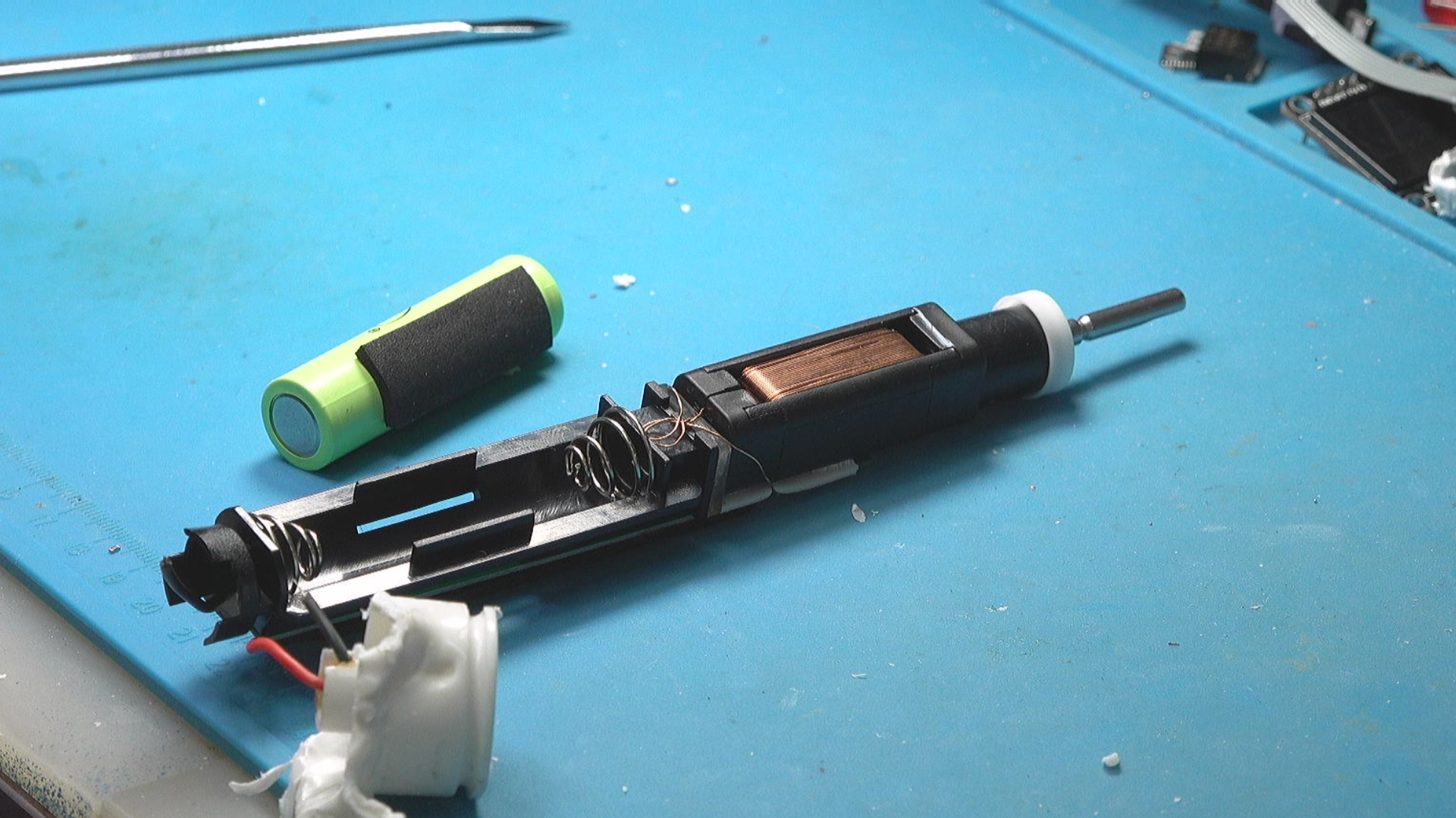

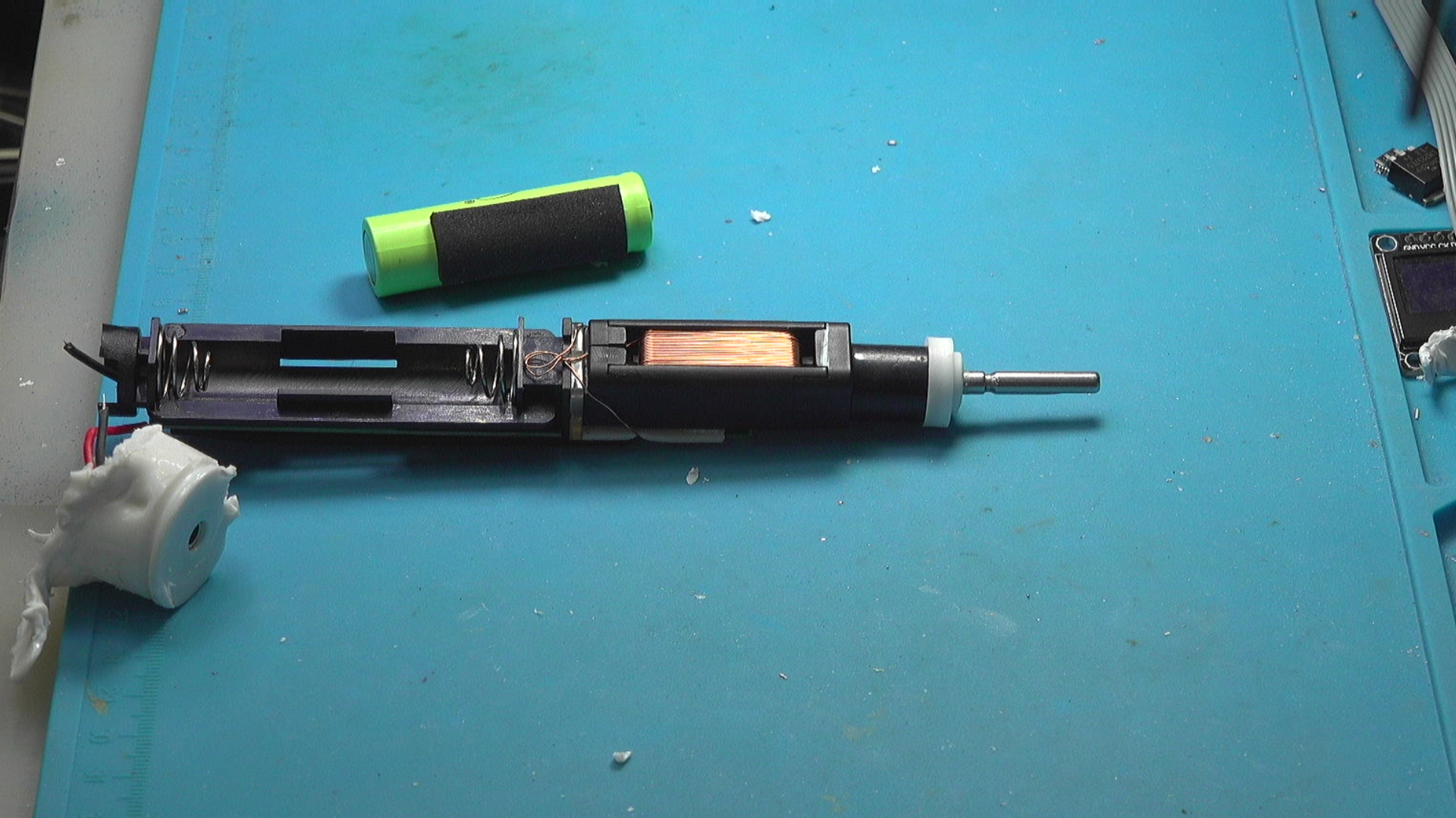

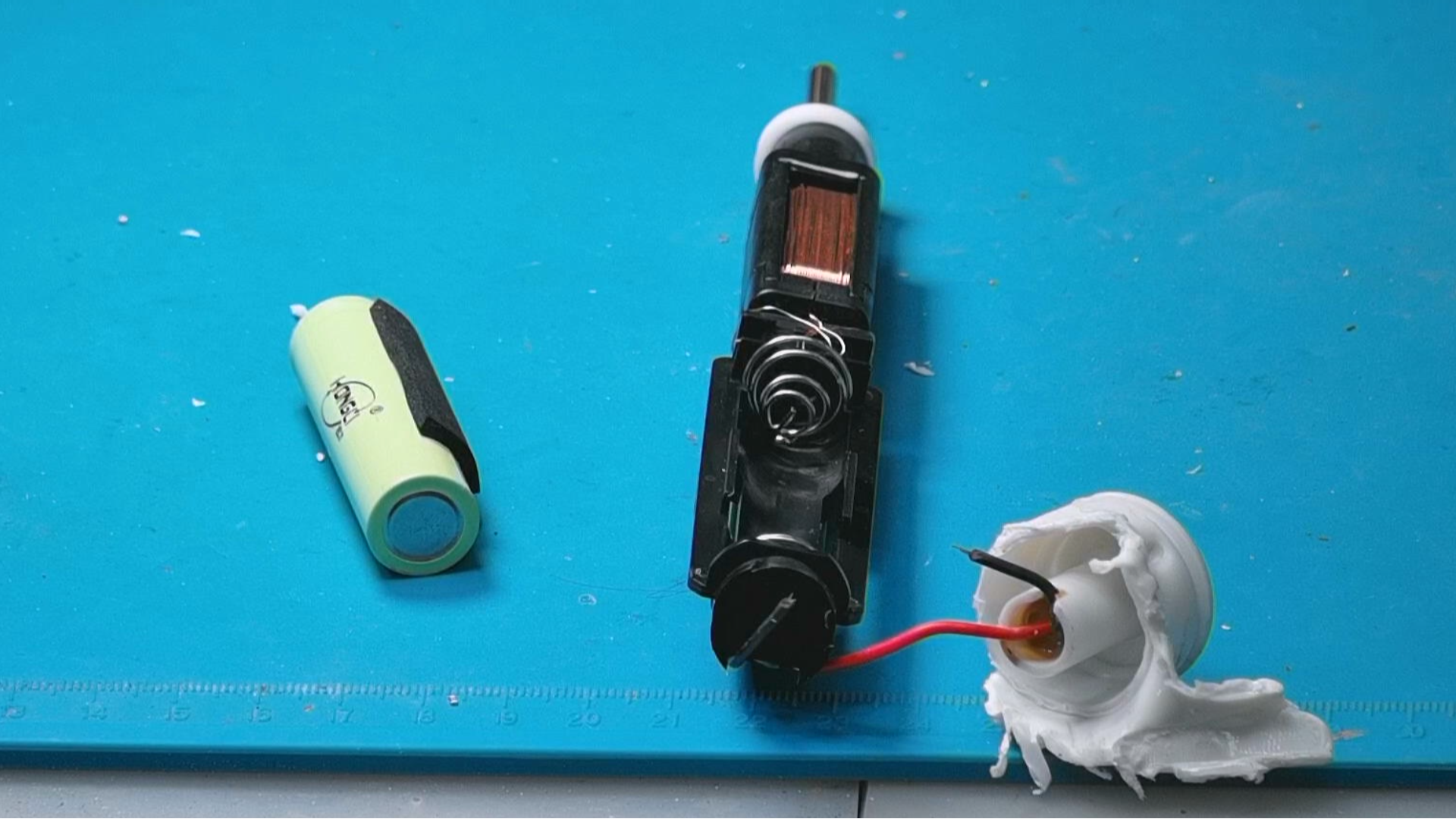

先试用热风枪对震动牙刷底部进行加热。计划从底部先打开缺口。最后不得不使用点蛮力了。好了。现在终于把震动牙刷的外壳打开了。可以看到，它主体是一个电磁振动器。还有一节锂电池。控制电路板还需要继续拆卸才行。测量锂电池的端口电压大约为 4V左右。下面继续拆卸剩下的结构。至此，我们知道这个震动牙刷里面是一个电磁铁，而不是震动电机。

GM1714565028_1920_1080.MP4|_-10

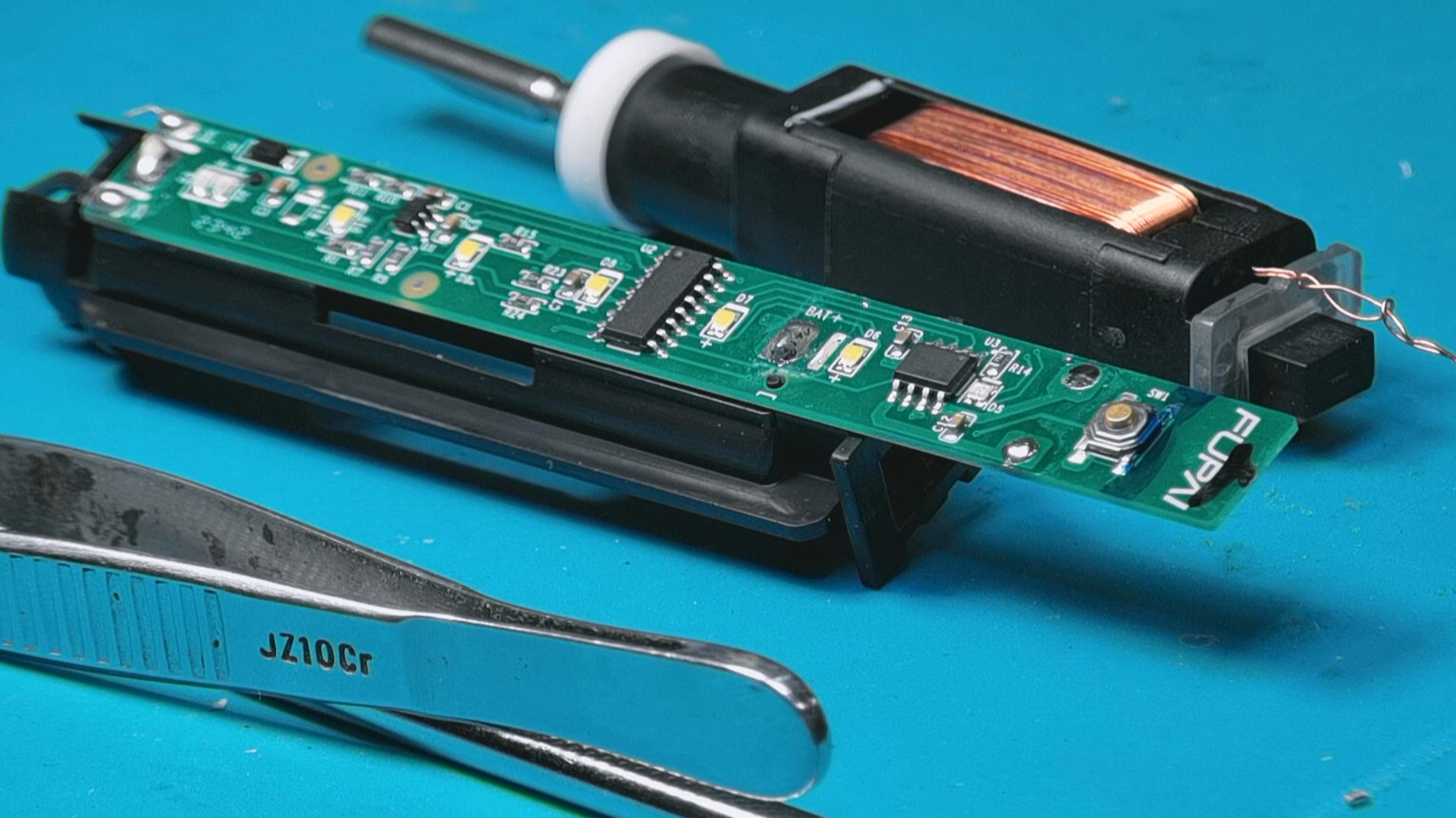

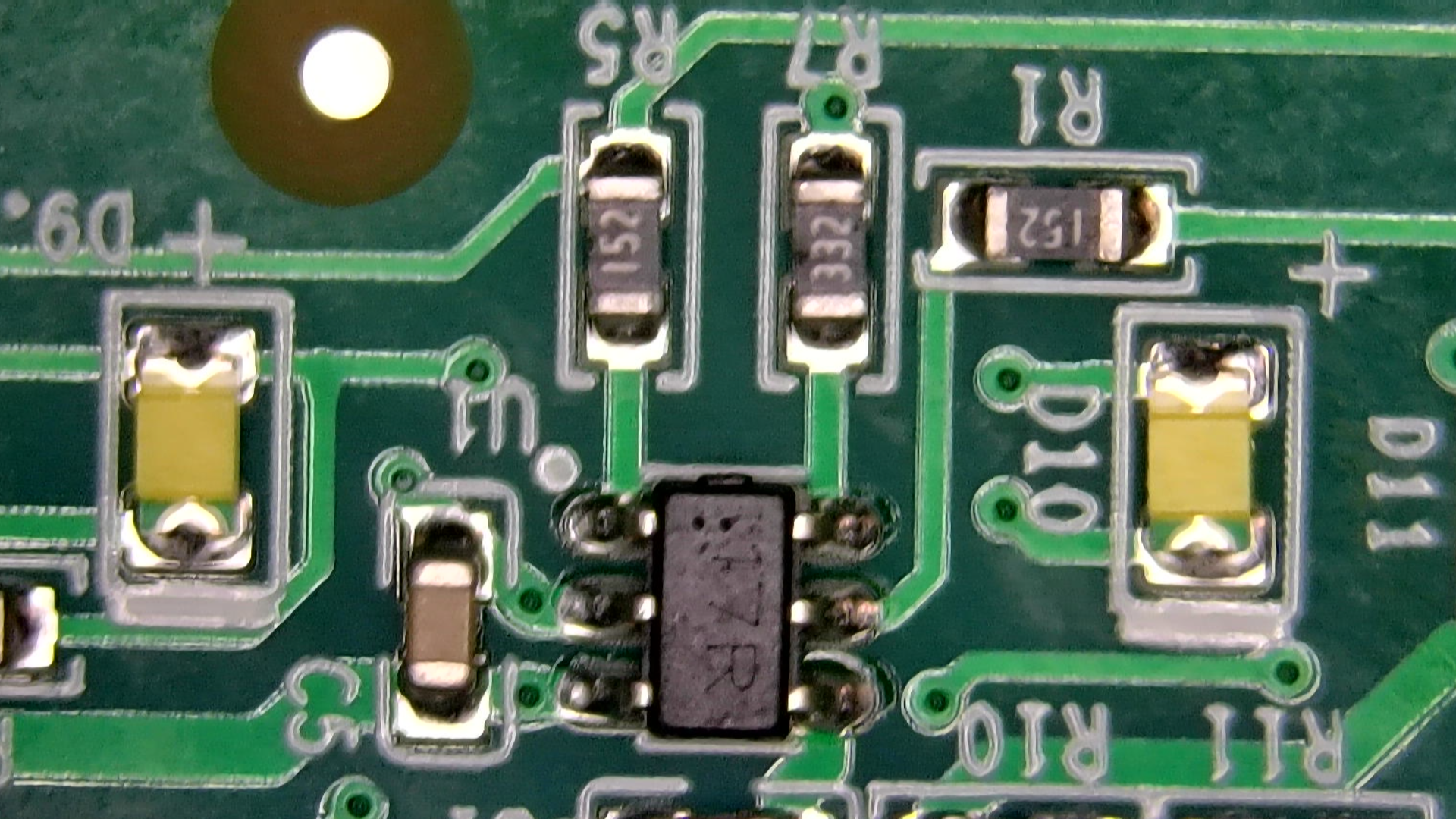

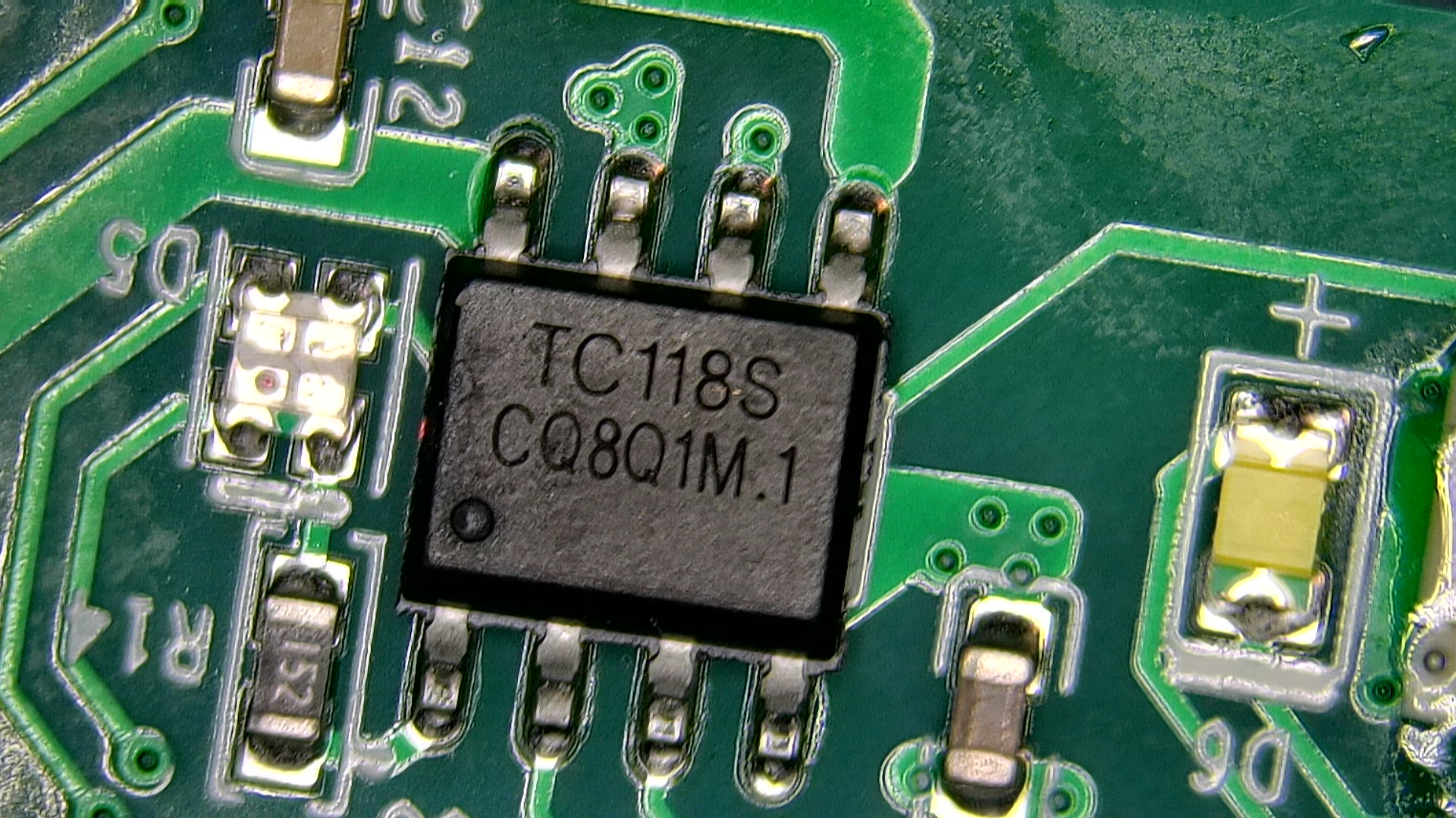

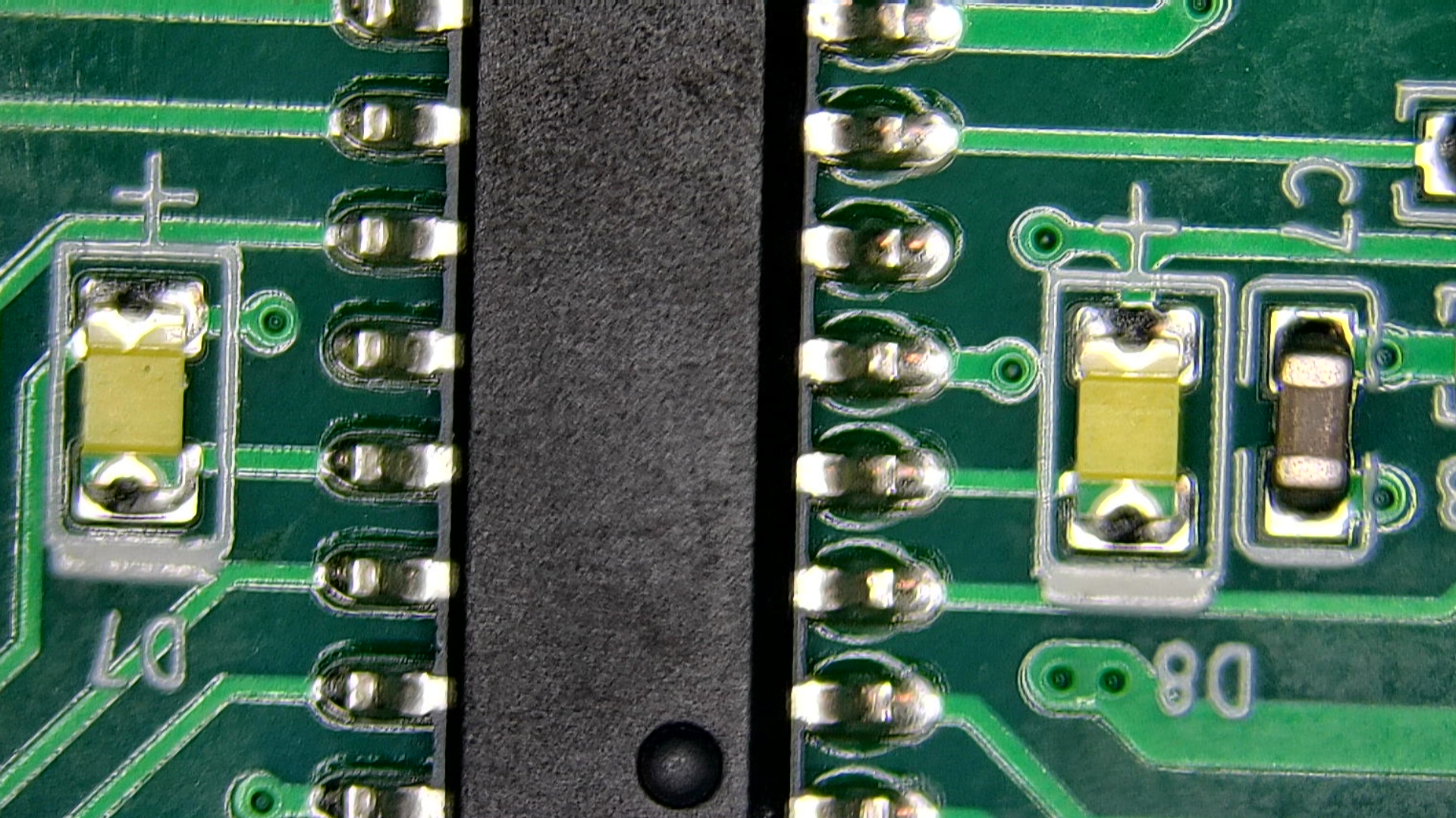

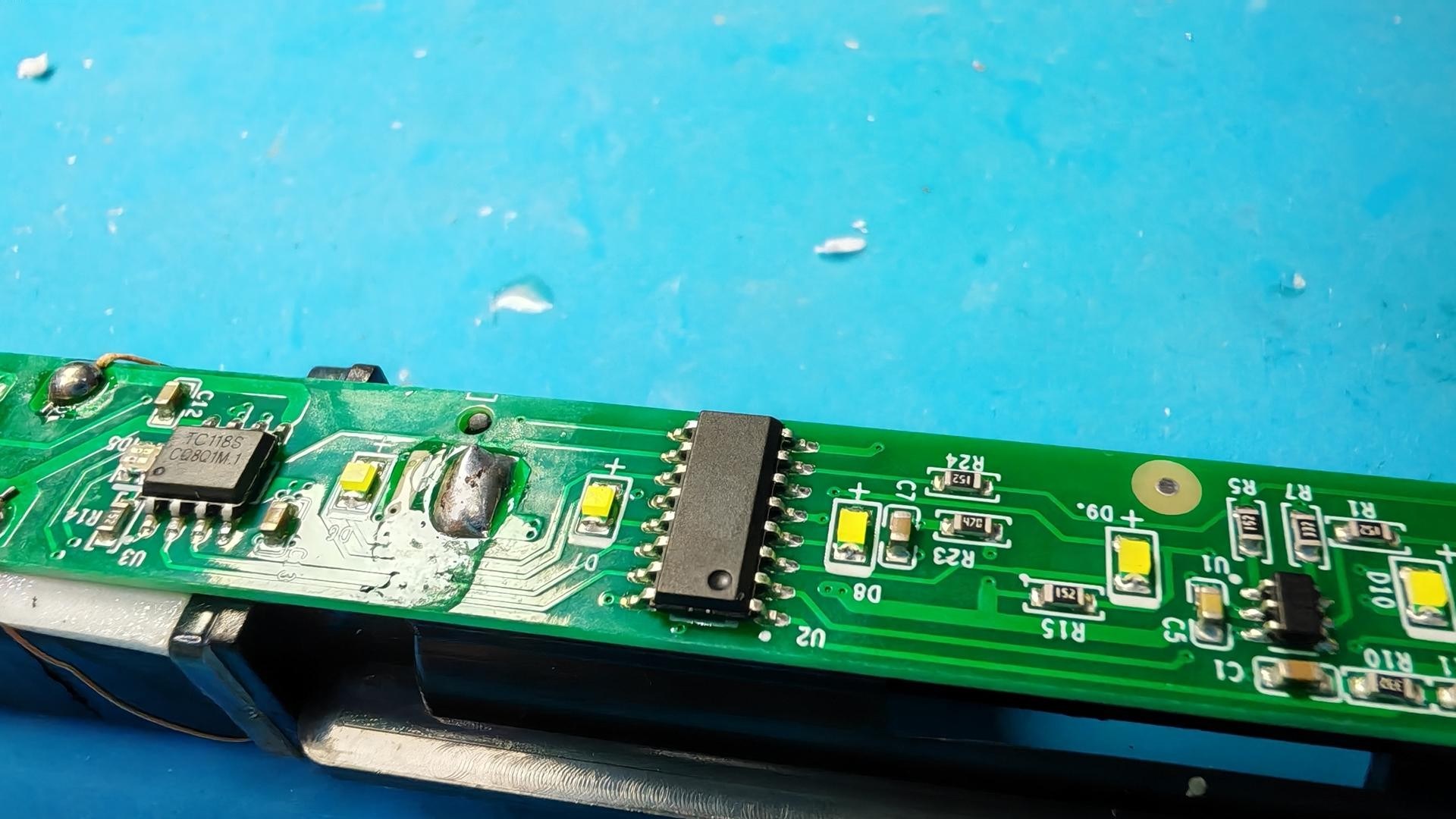

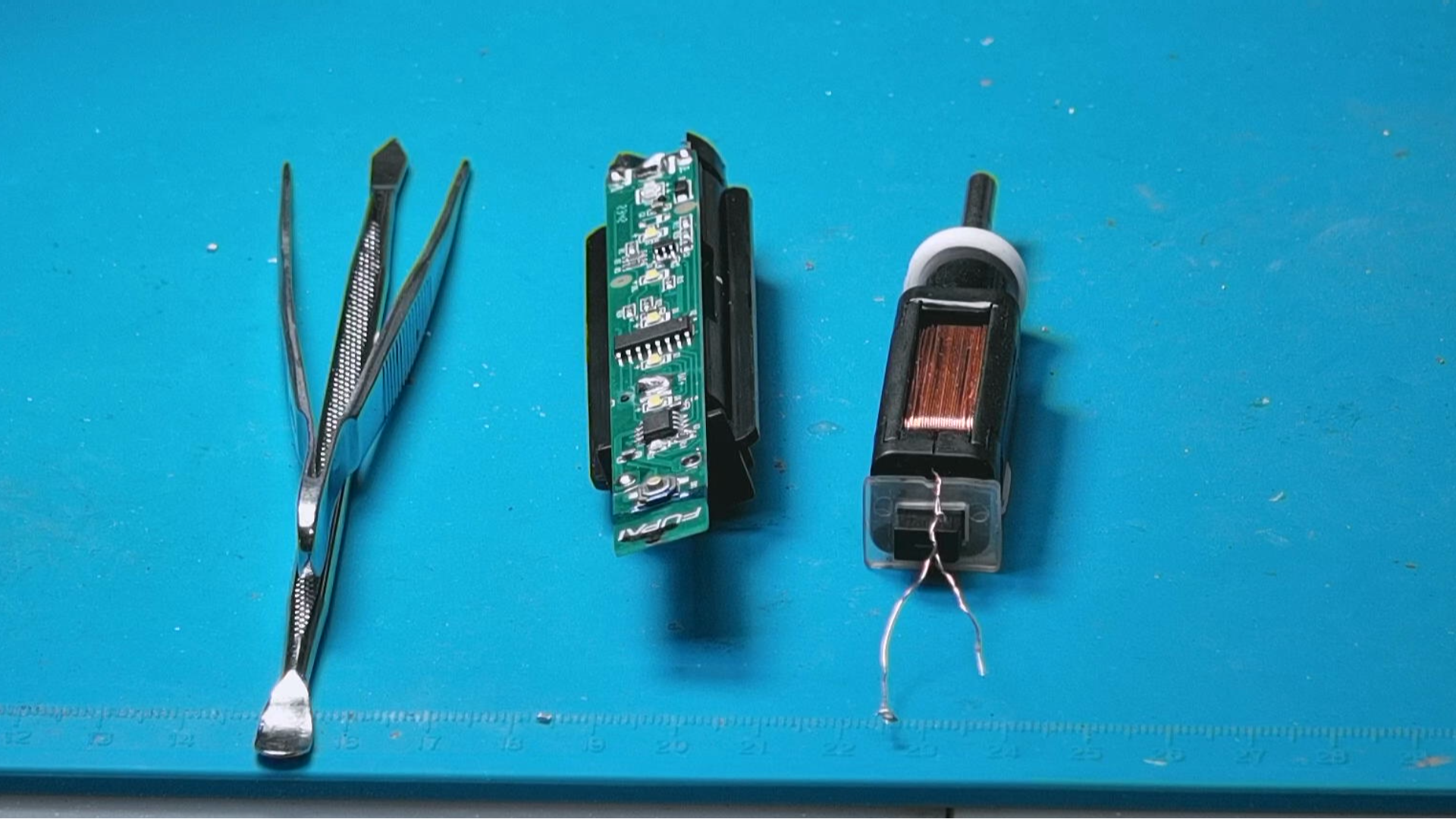

在震动牙刷背面有一个长方形的控制电路板。前面应该是震动电磁铁驱动电路。中间部分包括一个SOP16 封装的芯片，估计是一个单片机。后面则是锂电池充电管理电路。电磁铁驱动芯片为TC118s，这是一个单通道为1.8A的直流马达功率芯片。 SOP16封装的芯片上没有任何文字信息。锂电池管理芯片上的丝印为 17R。电磁铁在整个震动牙刷的最前面。

GM1714565410_1920_1080.MP4|_-8

※ 总结 ※

本文拆卸了一个电动牙刷的内部结构，它的主要组成部分包括控制电路板、电磁铁震动器、一节锂电池。电路板上包括有电磁铁驱动芯片，单片机，以及锂电池管理芯片。其中的单片机型号不详。之前，我一直认为震动牙刷里面包括有一个震动电机，拆开之后才知道，里面是一个电磁铁。关于震动牙刷内部结构，今天就到这里吧。现在该回家吃晚饭去了。
