电机上的104电容

微型电机上的电容



01 电机电容

---

一、前言

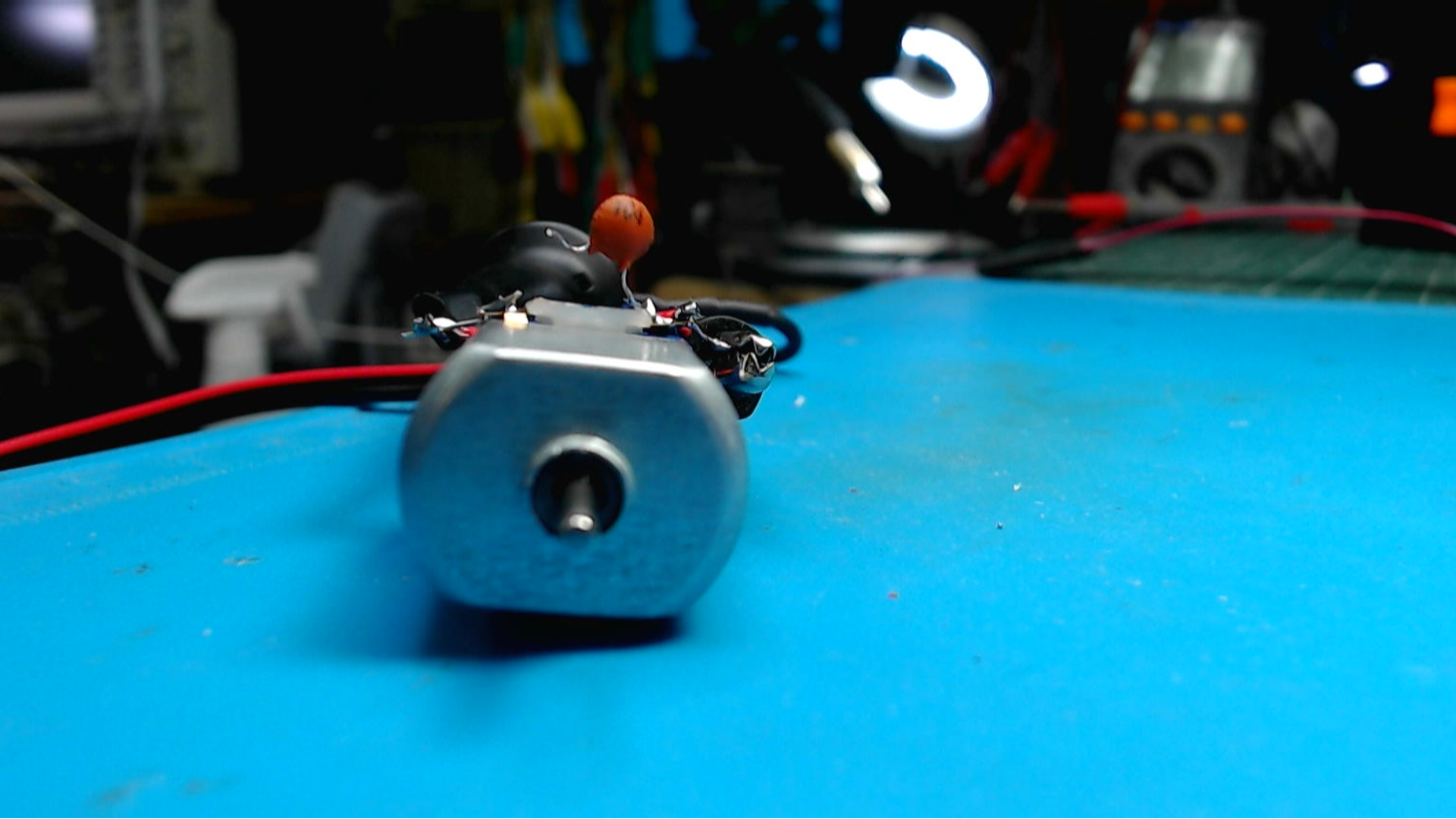

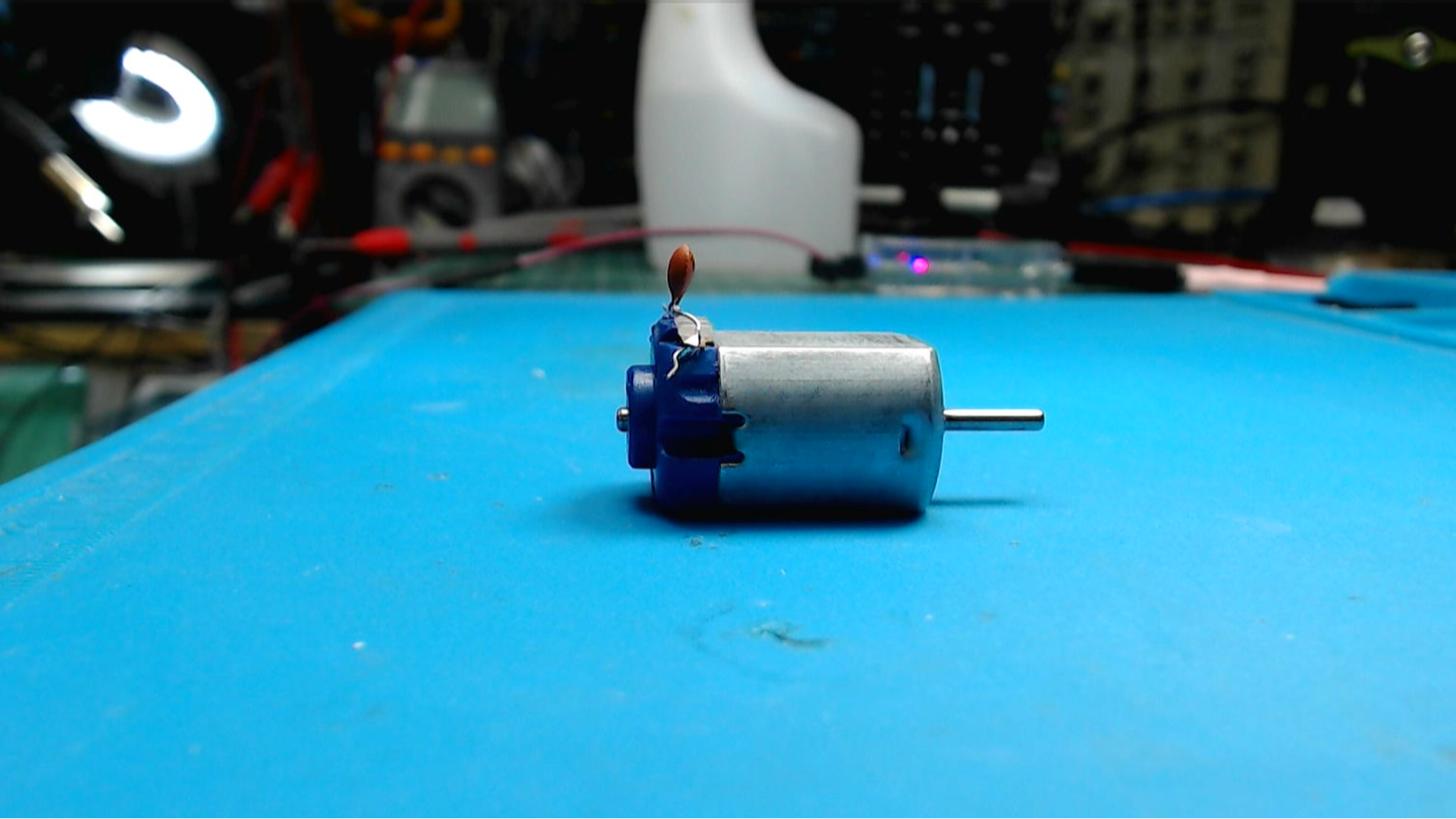

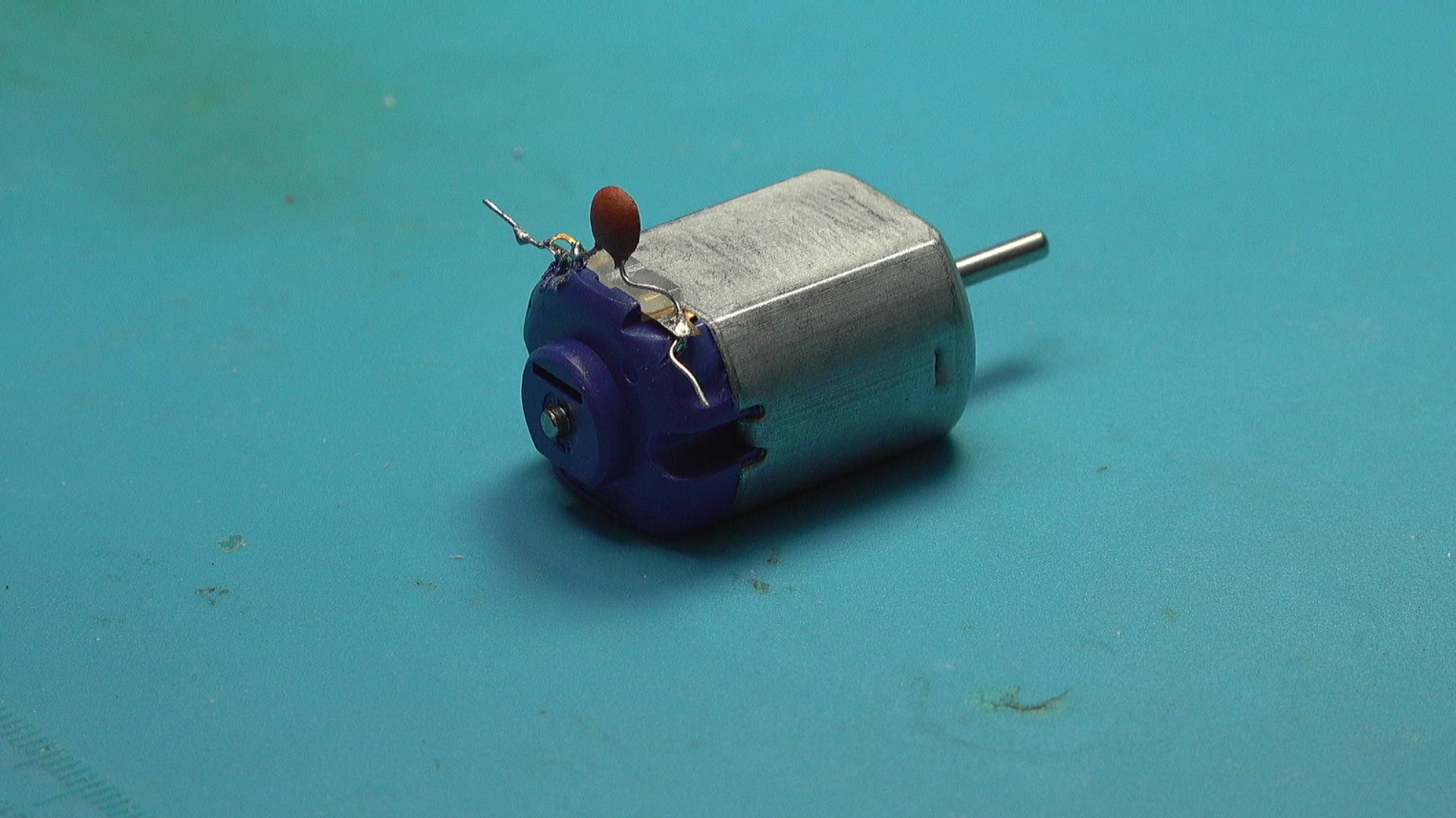

  这是一个刚刚从 LED风扇中拆卸下来的微型有刷直流电机。  它在两个电极之间有一个104 瓷片电容。  这个电容的作用， 只适用于消除电机电刷中电流波动所产生的电磁辐射。  那么问题来了， 这个电容的确在很多情况下都看到过。  下面准备使用示波器测量一下， 这个电容的具体作用。  也就是分别在有电容和没有电容的情况下， 测量两个电极上的交流电压信号波形。

二、测量结果

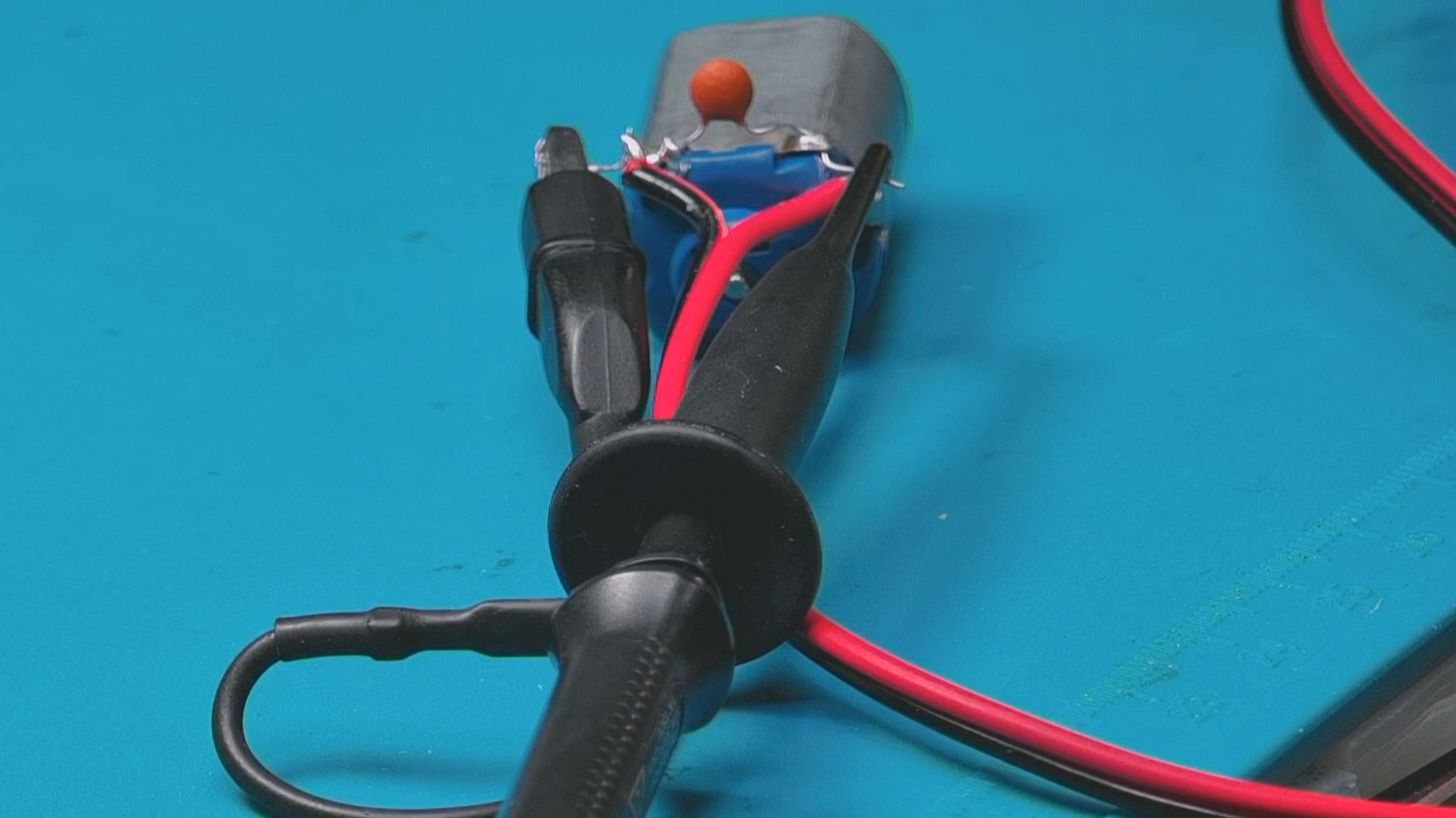

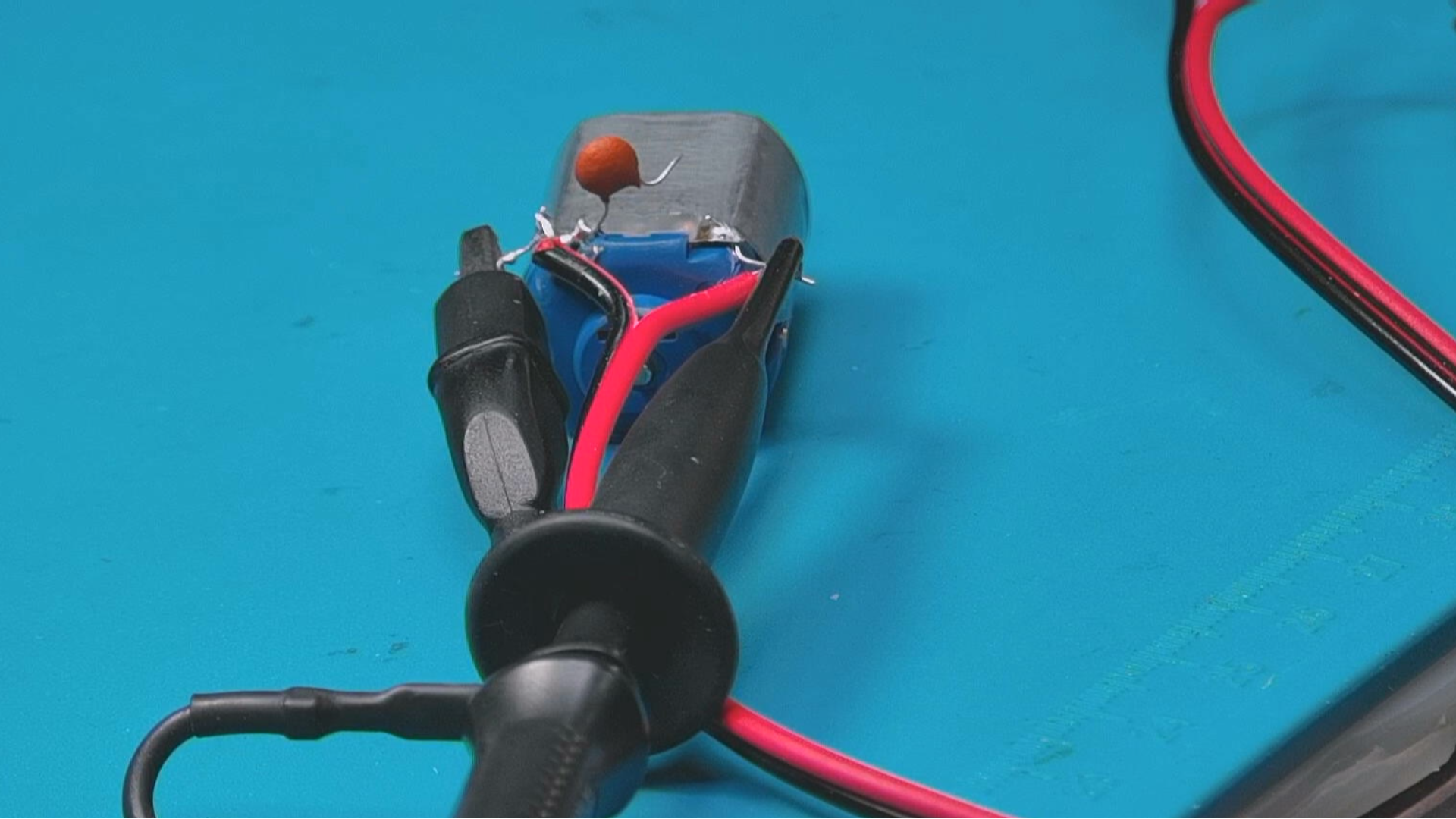

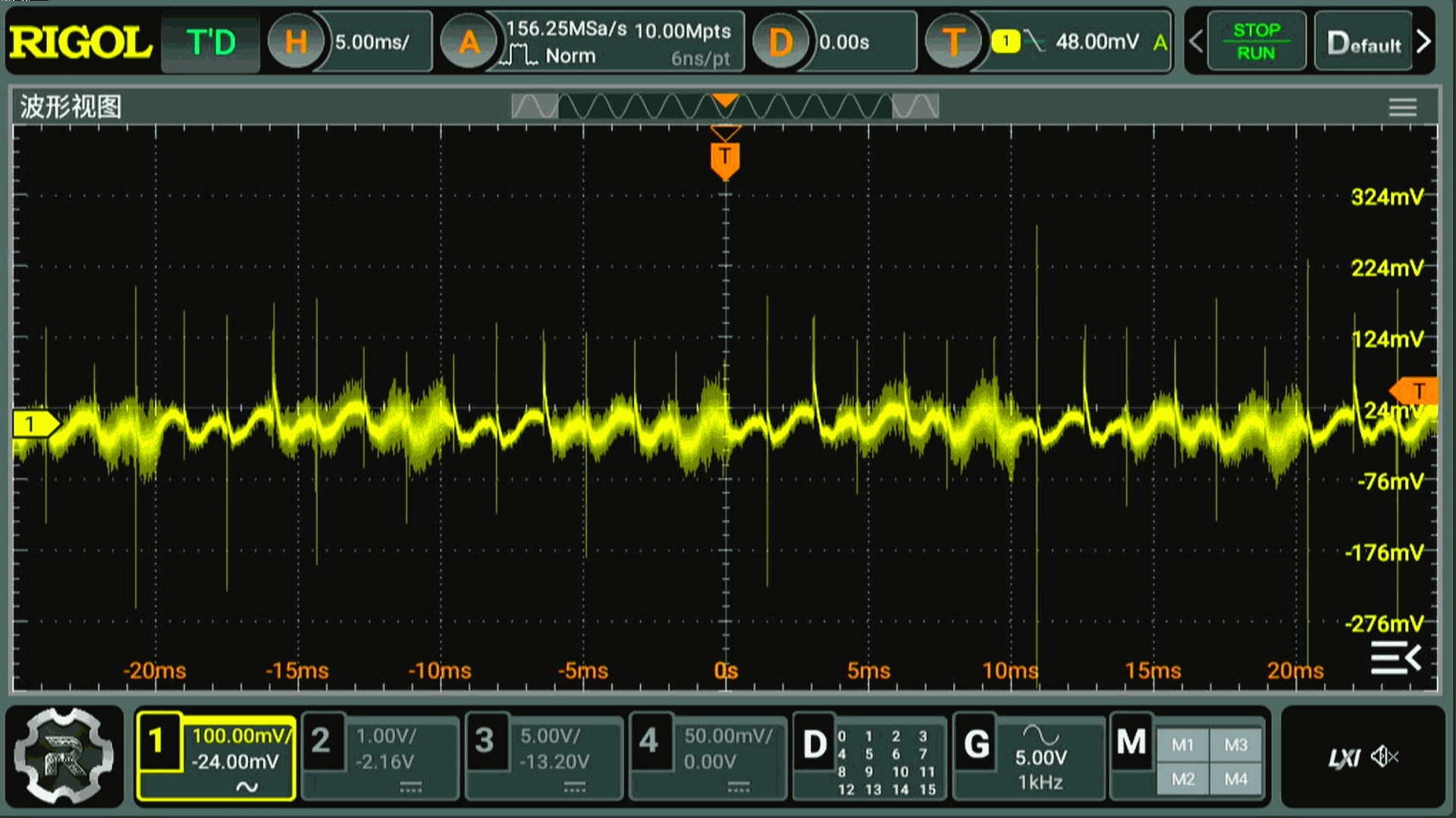

  使用示波器探头，  直接连接在直流电机的电极两端。  这样便可以测量到转子线圈上的电压信号。  给电机提供 3V工作电压。  可以看到此时电压为直流电压。 为了观察清楚其中的交流信号，  设置示波器输入信号为交流方式。  将垂直档位设置为 100mV，此时可以看清电机转子两端的交变信号。  其中包括有很多尖峰信号。 展开， 可以看到尖峰信号中包括有很高的频率信号。  下面再将电容去除。  电容的一端已经和电极断开了。  再通上3V电压信号，  观察此时电压信号。 交流信号的幅值明显增加了。  现在设置示波器垂直档位是 1V，  可以看到此时交变信号的峰值似乎扩大了10倍。  展开波形之后， 似乎其中的高频分量的比例更大了。  由此， 可以知道， 电机上的滤波电容在去除转子线圈上的高频信号的作用非常大。  由此， 我们可以了解到这个电容的实际作用。

▲ 图1.2.1 有电容情况下的电压波形

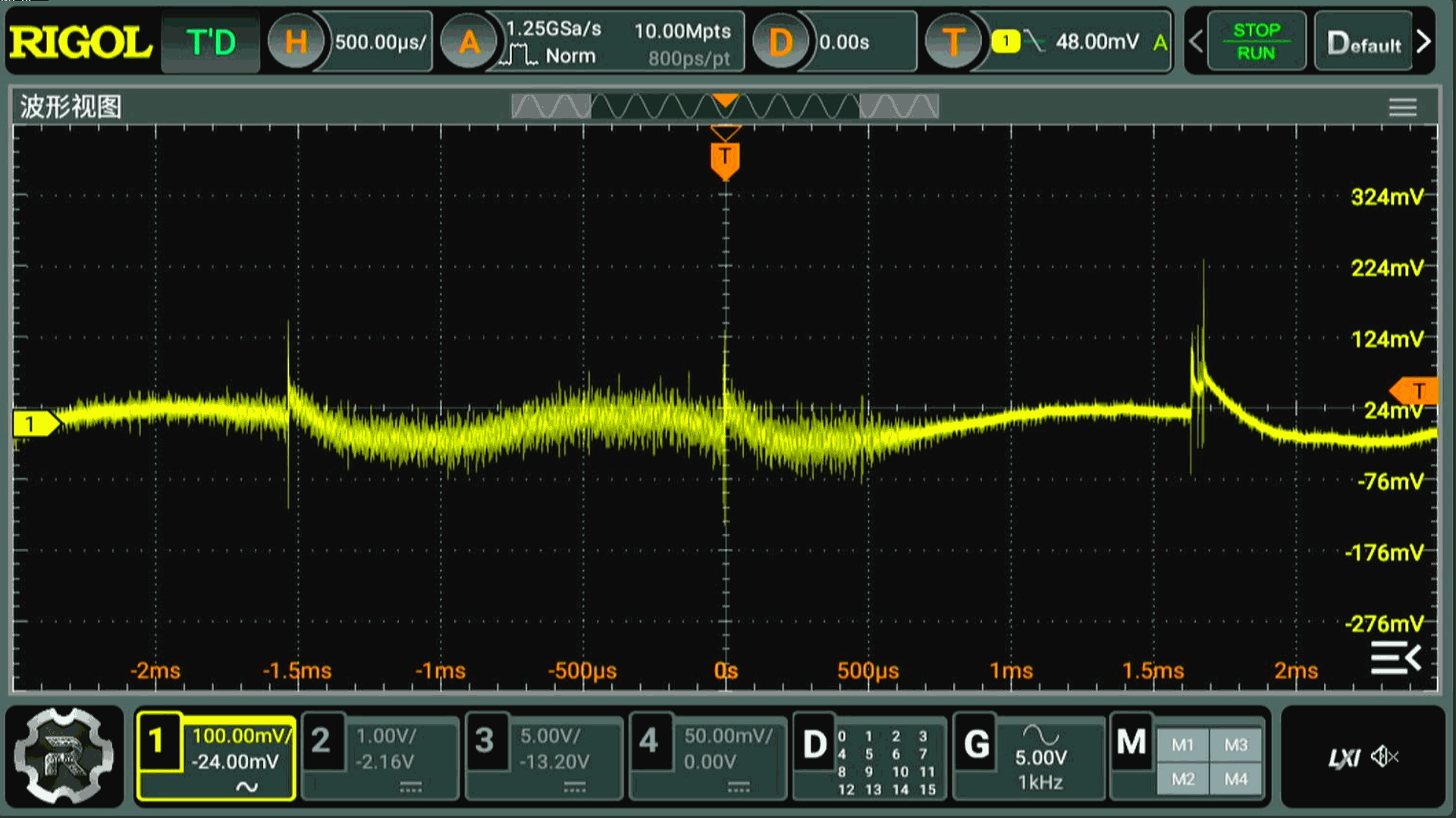

▲ 图1.2.2 有电容情况下的交流信号波形

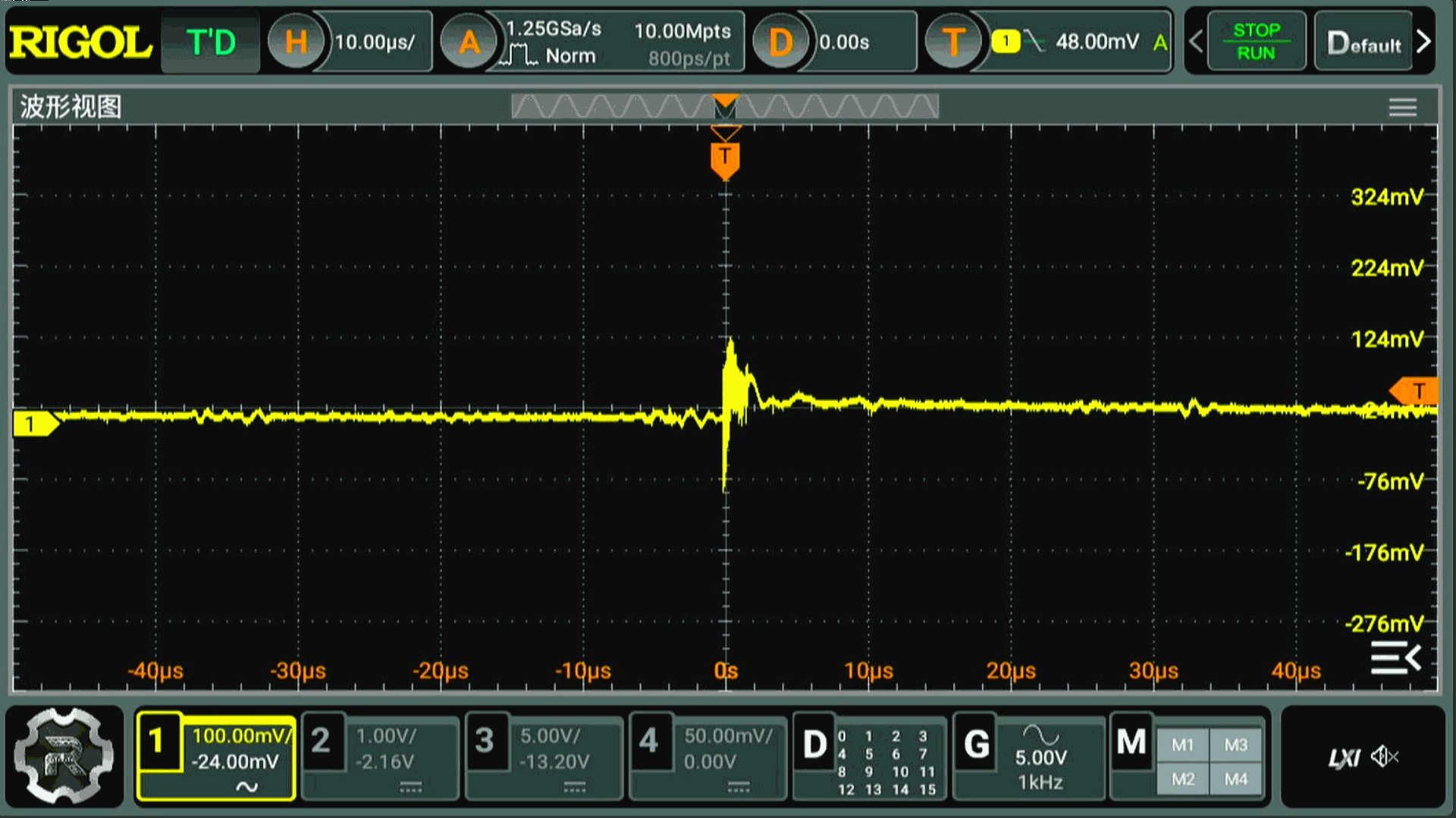

▲ 图1.2.3 有电容情况下的交流信号波形

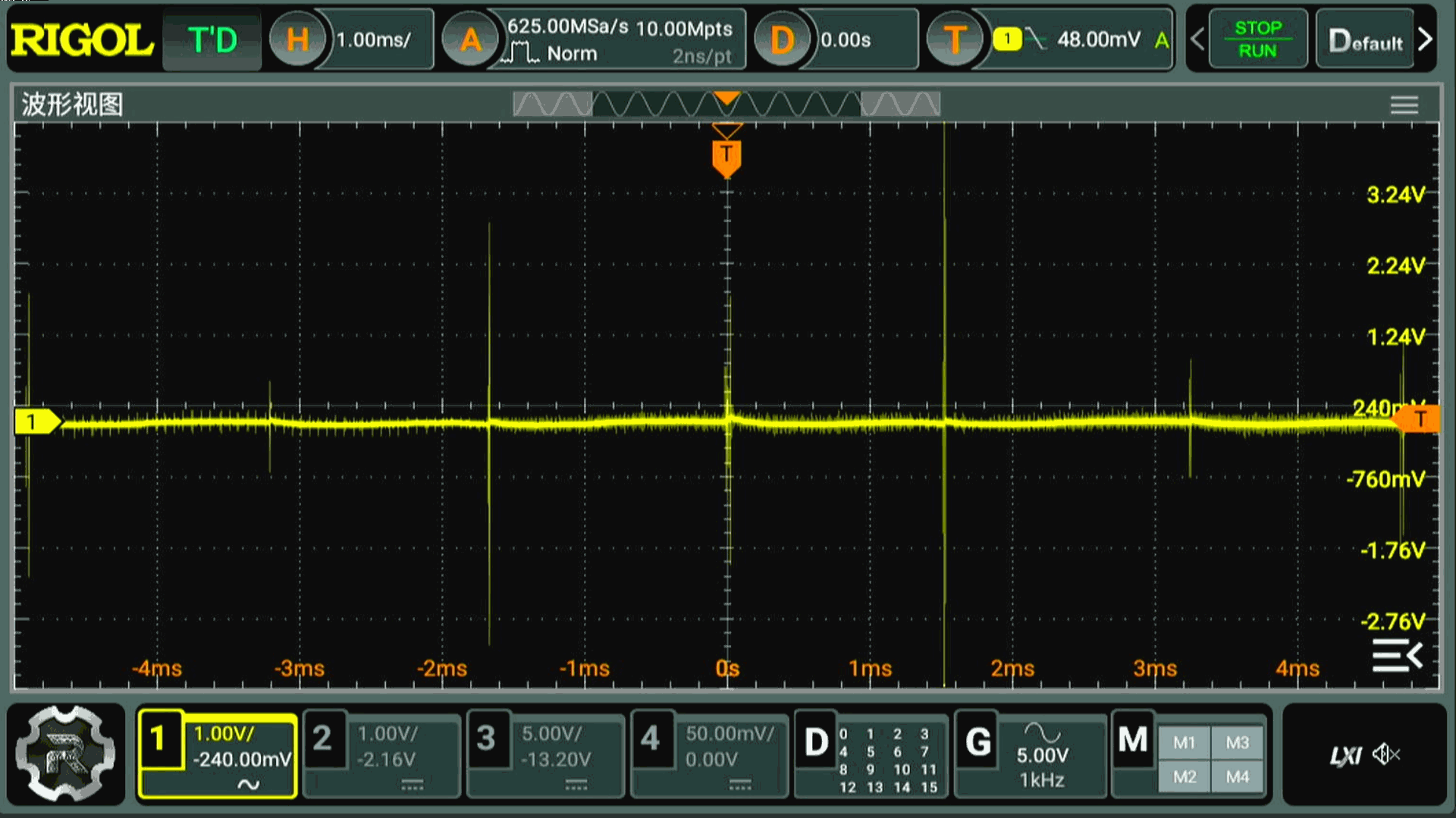

▲ 图1.2.4 没有电容时对应的交流电压波形

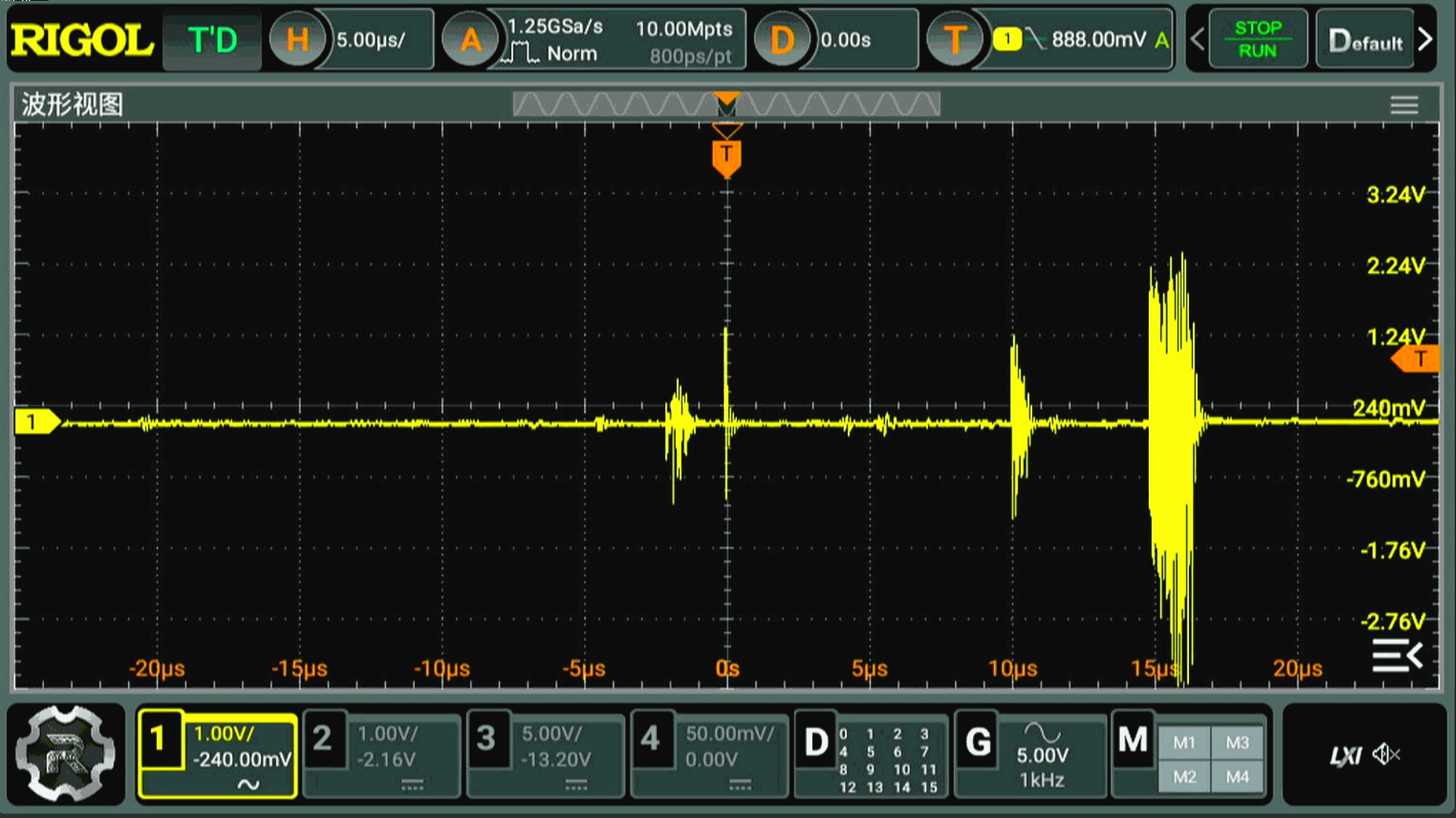

▲ 图1.2.5 没有电容时对应的交流电压波形



※ 总  结 ※

---

  本文对微型有刷直流电机上的电容作用进行的观察。  该电容对消除转子线圈上的高频脉冲信号作用非常大。  直观上观察， 高频脉冲峰值至少降低了10倍左右。  这对高频辐射功率会降低 100倍左右。

---
