表贴高频继电器: G6K-2F-Y

高频继电器G6K



01 电器


一、前言

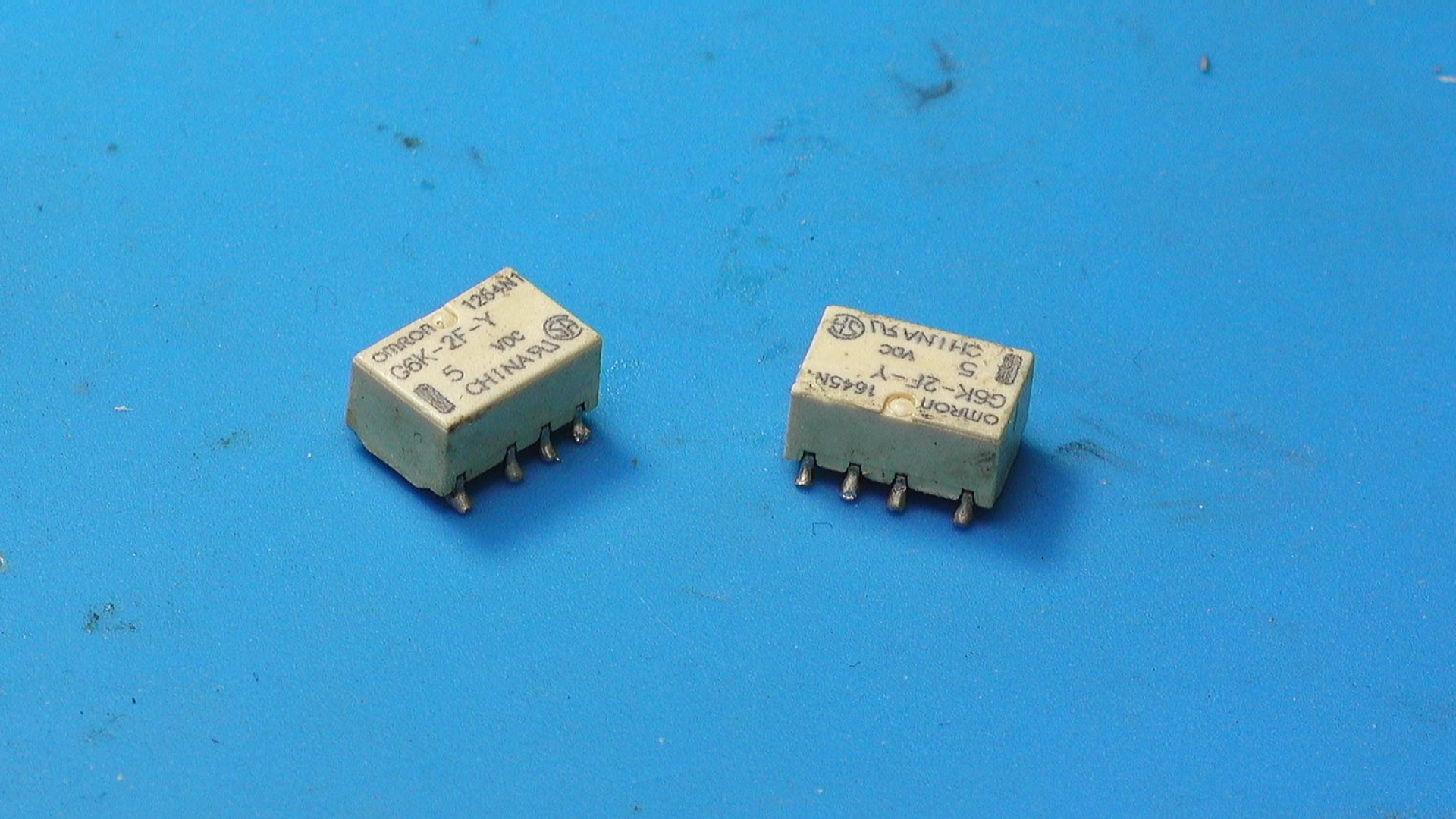

  这两个继电器, 型号为 G6K-2F-Y,  是从一个示波器套件中拆卸下来的。  根据它的数据手册命名规则可知, 它属于单边稳定的继电器。   吸合与释放电压之间具有一定的滞回特性。 下面对于该继电器的特性进行初步测试。  为将来的应用打下基础。

G6M1716456569_1920_1080.MP4|_-6

二、继电器转接板

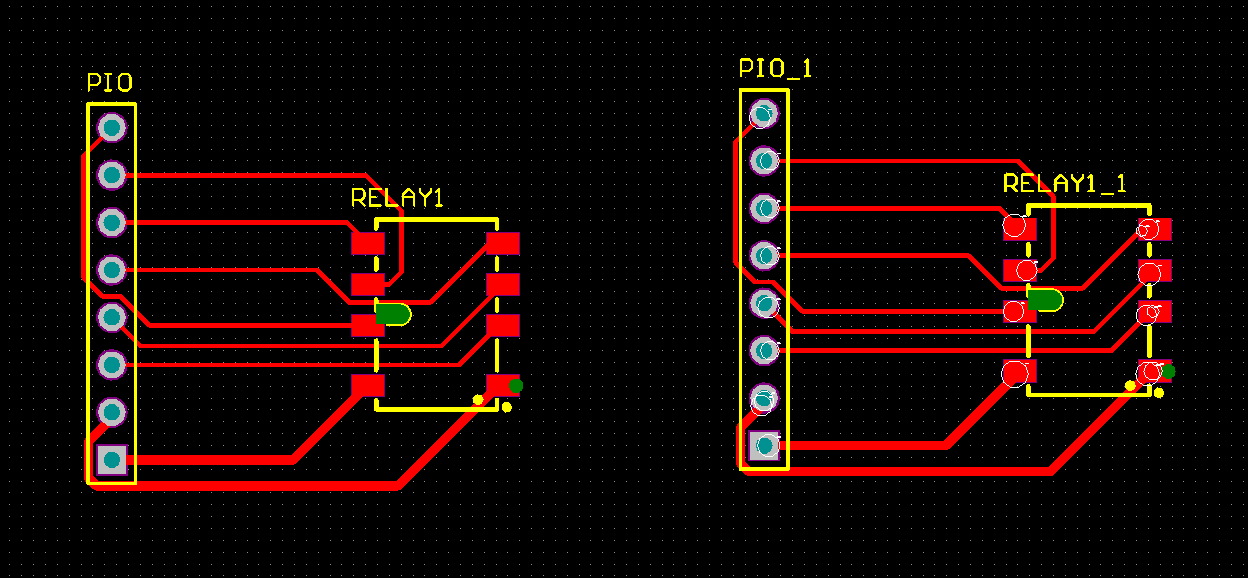

  为了测试,设计一个继电器转接板。   继电器的线圈似乎带有极性。 也许这是因为它内部具有一定的偏磁。 利用单面板布线。  一分钟之后获得测试电路板。  电路板制作的非常完美。 下面进行焊接测试。

G5M1716458436_1920_1080.MP4|_-5

AD\Test\2024\May\RELAY_G6K

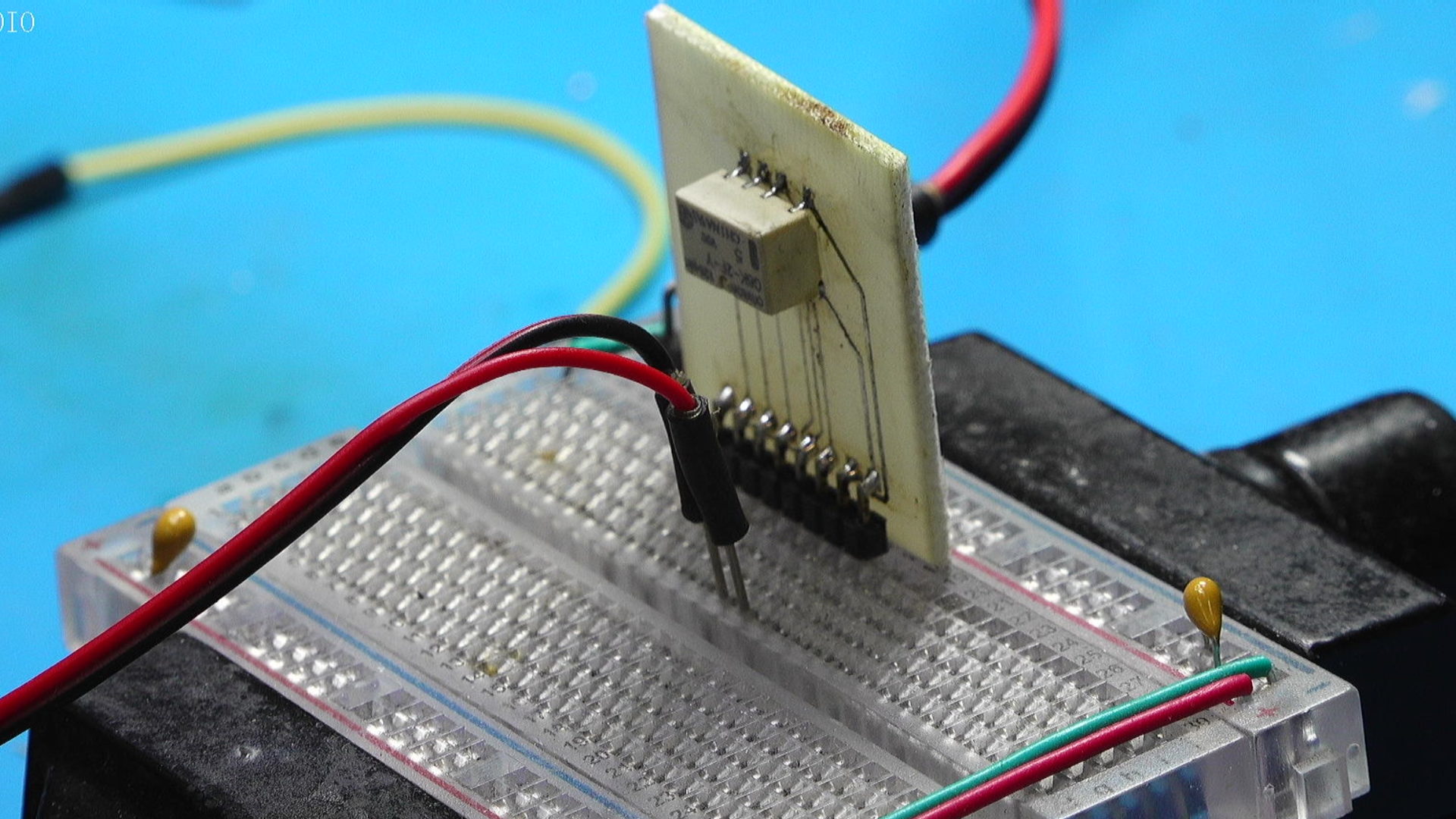

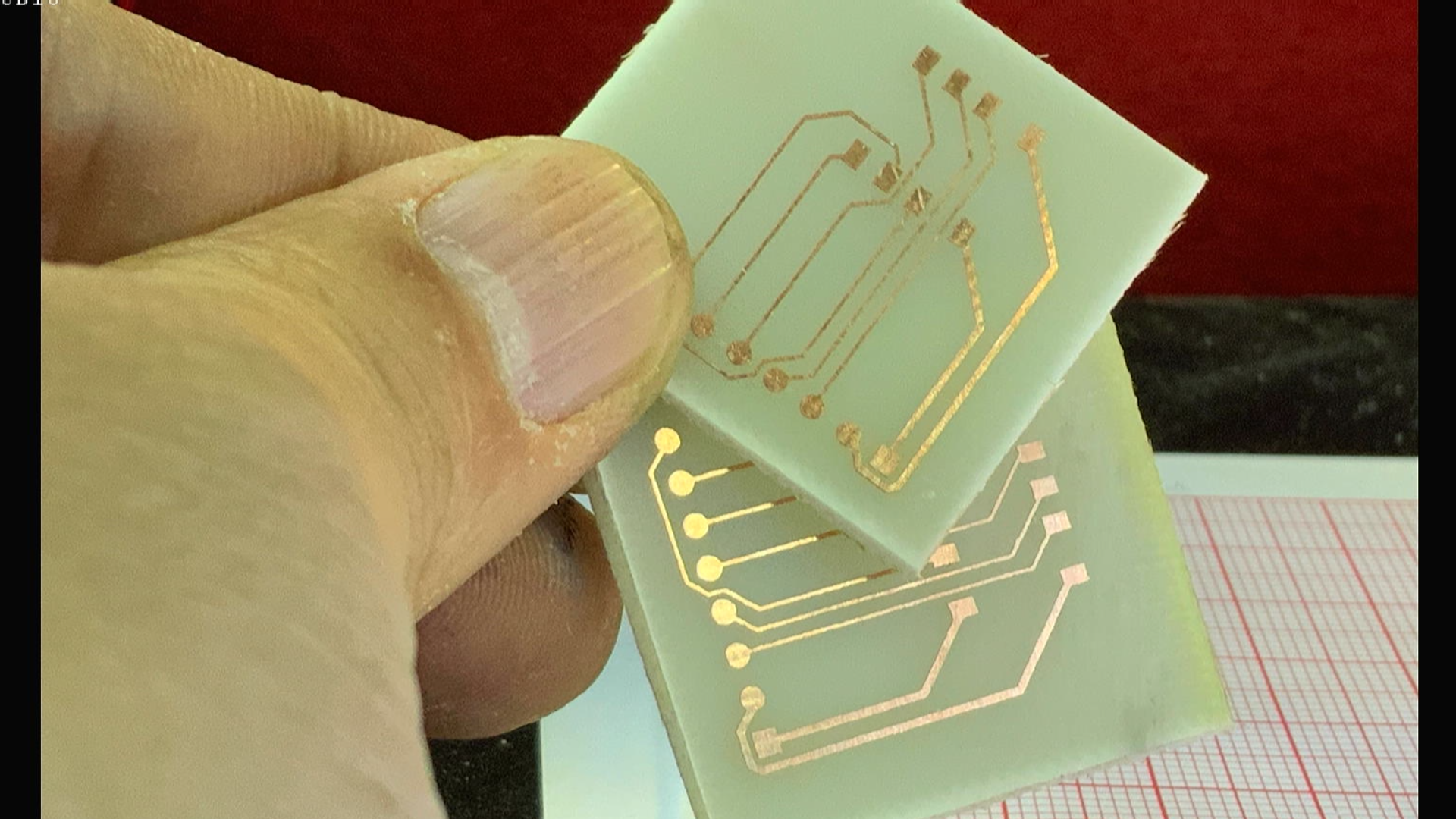

▲ 图1.2.1 测试电路板

▲ 图1.2.1 测试电路板

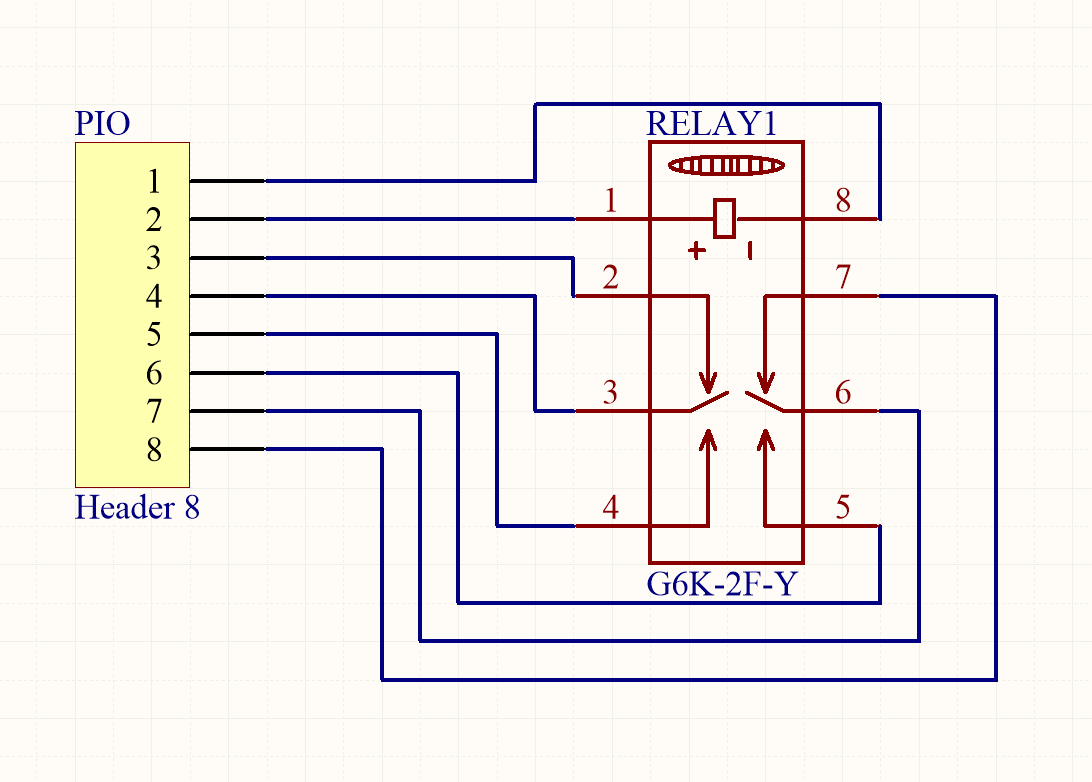

▲ 图1.2.2 测试PCB原理图

▲ 图1.2.2 测试PCB原理图

三、测量结果

  首先, 使用FLUKE45 数字万用表测量继电器线圈的电阻。  这是直流电阻。 电阻的大小为 231.3欧姆。  再利用万用表的通断功能,  测量在线圈没有施加电的情况下,  继电器中双刀的位置。 双刀的常闭位置是中间的位置。  这与 G6K-2F-Y 原理图标识的是一致的。  下面测量继电器吸合与释放的电压范围。

G8M1716459340_1920_1080.MP4|_-8
  通过实验可以知道,  继电器线圈的确具有极性。  只有按照管脚1接正, 管脚8 接负,  这样5V电压便可以驱动继电器动作。  也就是按照和原理图相同的极性连接才行。  如果电压施加反了,  继电器不动作。 继电器动作电流就是5V电压除以线圈电阻对应的电流。

G7M1716459640_1920_1080.MP4|_-7

四、吸合与释放电压

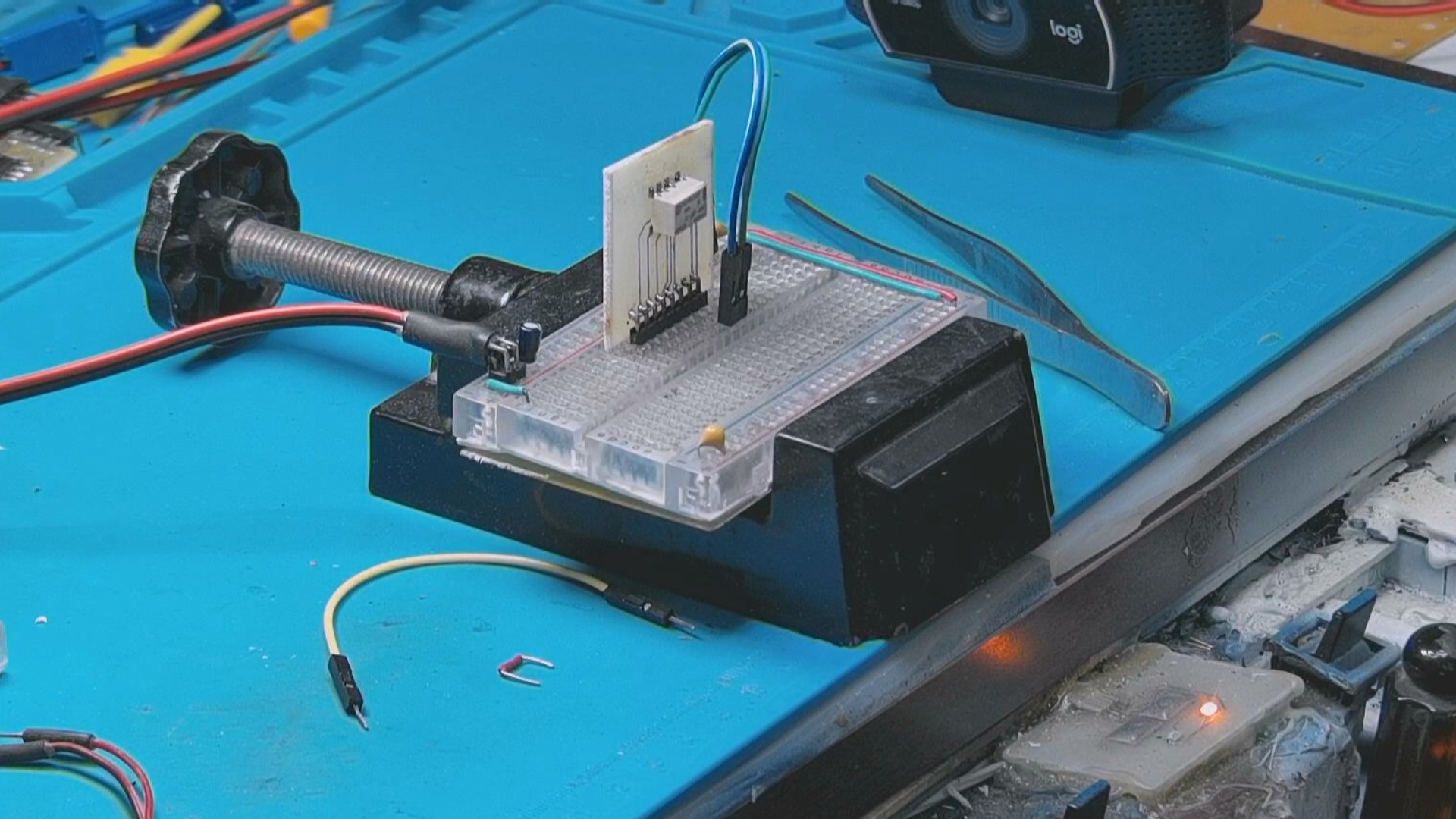

  使用直流电压源 DH1766 给继电器提供线圈电压。  设定电压从 0V 上升到5V,  将继电器常闭和常开电极分别连接到地线和线圈电压。 这样便可以通过读取中间输出电压来得到继电器动作电压。  通过测量结果来看, 当输入电压超过 3.3V之后, 继电器便吸合了。 然后在将DH1766输出的电压逐步下降,  可以得到继电器释放的电压。 释放电压大约为 1.6V。

G5M1716460919_1920_1080.MP4|_-5

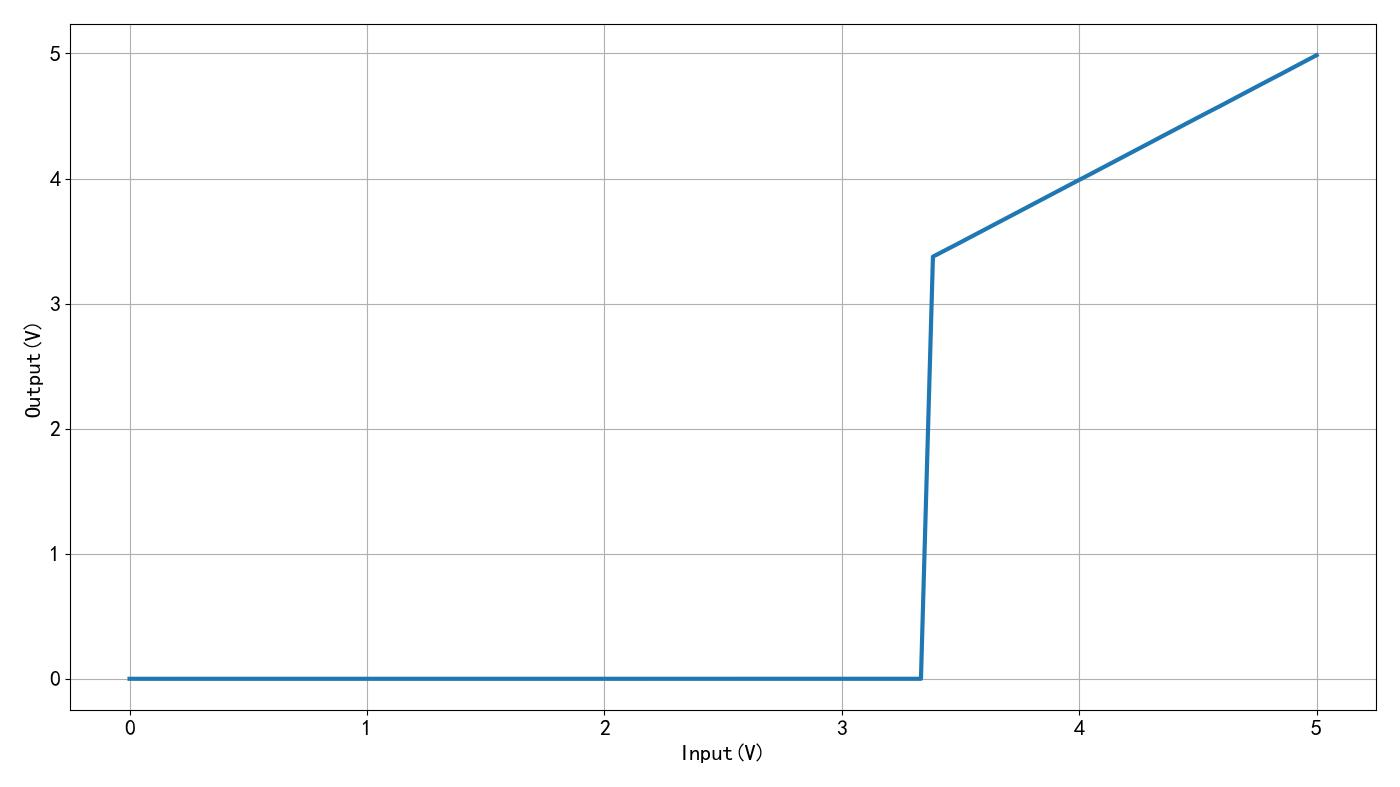

▲ 吸合电压测试曲线

▲ 吸合电压测试曲线

vdim=[0.0000,0.0505,0.1010,0.1515,0.2020,0.2525,0.3030,0.3535,0.4040,0.4545,0.5051,0.5556,0.6061,0.6566,0.7071,0.7576,0.8081,0.8586,0.9091,0.9596,1.0101,1.0606,1.1111,1.1616,1.2121,1.2626,1.3131,1.3636,1.4141,1.4646,1.5152,1.5657,1.6162,1.6667,1.7172,1.7677,1.8182,1.8687,1.9192,1.9697,2.0202,2.0707,2.1212,2.1717,2.2222,2.2727,2.3232,2.3737,2.4242,2.4747,2.5253,2.5758,2.6263,2.6768,2.7273,2.7778,2.8283,2.8788,2.9293,2.9798,3.0303,3.0808,3.1313,3.1818,3.2323,3.2828,3.3333,3.3838,3.4343,3.4848,3.5354,3.5859,3.6364,3.6869,3.7374,3.7879,3.8384,3.8889,3.9394,3.9899,4.0404,4.0909,4.1414,4.1919,4.2424,4.2929,4.3434,4.3939,4.4444,4.4949,4.5455,4.5960,4.6465,4.6970,4.7475,4.7980,4.8485,4.8990,4.9495,5.0000]
odim=[-0.0000,-0.0000,-0.0000,-0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,0.0001,3.3754,3.4252,3.4747,3.5252,3.5756,3.6261,3.6765,3.7269,3.7774,3.8279,3.8783,3.9288,3.9792,4.0287,4.0792,4.1296,4.1801,4.2307,4.2811,4.3317,4.3821,4.4325,4.4828,4.5329,4.5823,4.6330,4.6836,4.7343,4.7847,4.8344,4.8853,4.9360,4.9864]
#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-05-23
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *

vdim = linspace(0, 5, 100)
odim = []


for v in vdim:
    dh1766volt1(v)
    time.sleep(2)
    meter = meterval()

    odim.append(meter[0])
    printff(v, meter)
    tspsave("up", vdim=vdim, odim=odim)


plt.plot(vdim, odim, lw=3)

plt.xlabel("Input(V)")
plt.ylabel("Output(V)")
plt.grid(True)
plt.tight_layout()
plt.show()



#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

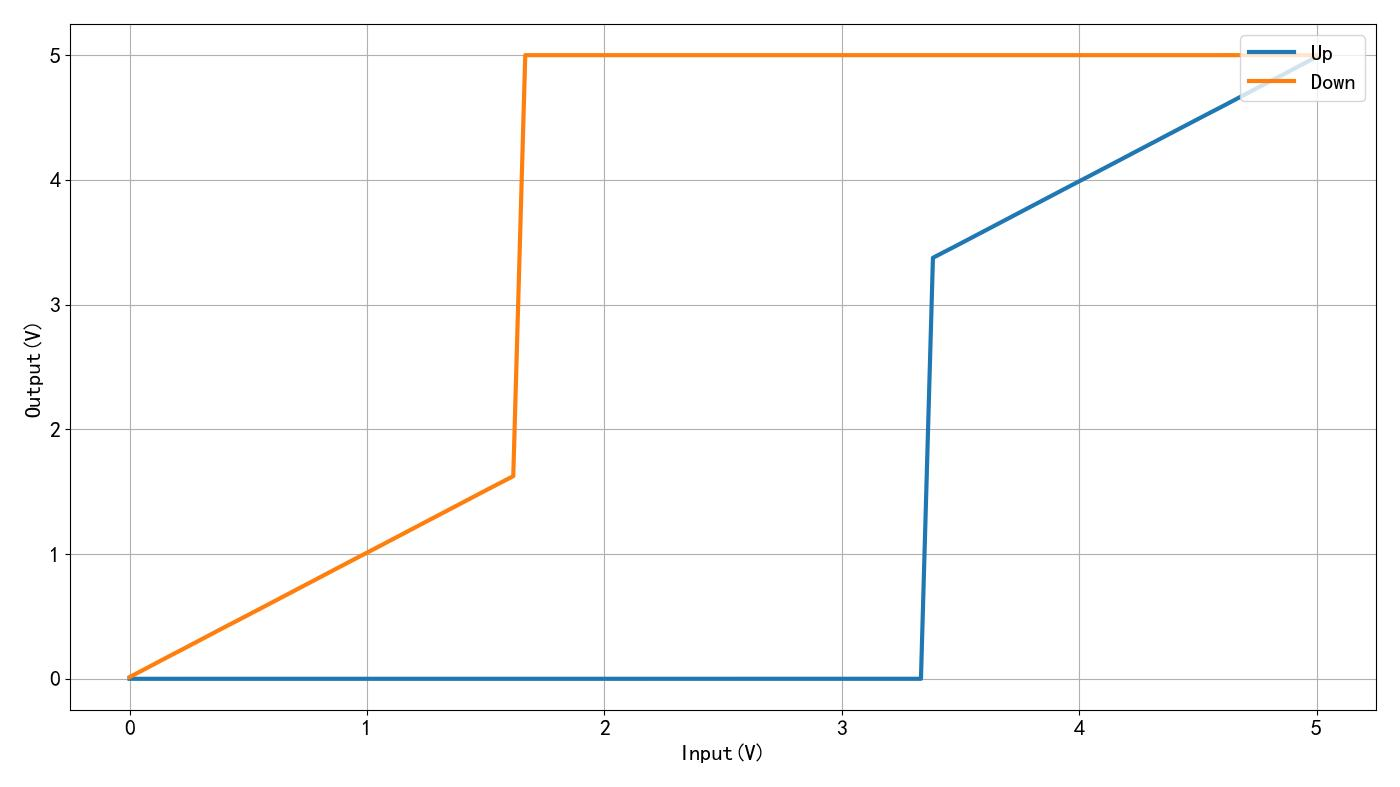

▲ 图1.4.2 吸合与释放电压

▲ 图1.4.2 吸合与释放电压

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST2.PY                     -- by Dr. ZhuoQing 2024-05-23
#
# Note:
#============================================================

from headm import *

vdim0, odim0 = tspload('up', 'vdim', 'odim')
vdim1, odim1 = tspload('down', 'vdim', 'odim')

plt.plot(vdim0, odim0, lw=3, label='Up')
plt.plot(5-vdim1, 5-odim0, lw=3, label='Down')

plt.xlabel("Input(V)")
plt.ylabel("Output(V)")
plt.grid(True)
plt.legend(loc="upper right")
plt.tight_layout()
plt.show()





#------------------------------------------------------------
#        END OF FILE : TEST2.PY
#============================================================
vdim=[0.0000,0.0505,0.1010,0.1515,0.2020,0.2525,0.3030,0.3535,0.4040,0.4545,0.5051,0.5556,0.6061,0.6566,0.7071,0.7576,0.8081,0.8586,0.9091,0.9596,1.0101,1.0606,1.1111,1.1616,1.2121,1.2626,1.3131,1.3636,1.4141,1.4646,1.5152,1.5657,1.6162,1.6667,1.7172,1.7677,1.8182,1.8687,1.9192,1.9697,2.0202,2.0707,2.1212,2.1717,2.2222,2.2727,2.3232,2.3737,2.4242,2.4747,2.5253,2.5758,2.6263,2.6768,2.7273,2.7778,2.8283,2.8788,2.9293,2.9798,3.0303,3.0808,3.1313,3.1818,3.2323,3.2828,3.3333,3.3838,3.4343,3.4848,3.5354,3.5859,3.6364,3.6869,3.7374,3.7879,3.8384,3.8889,3.9394,3.9899,4.0404,4.0909,4.1414,4.1919,4.2424,4.2929,4.3434,4.3939,4.4444,4.4949,4.5455,4.5960,4.6465,4.6970,4.7475,4.7980,4.8485,4.8990,4.9495,5.0000]
odim=[4.9855,4.9356,4.8848,4.8342,4.7838,4.7336,4.6832,4.6327,4.5822,4.5328,4.4823,4.4319,4.3815,4.3310,4.2804,4.2300,4.1795,4.1290,4.0786,4.0282,3.9786,3.9284,3.8777,3.8273,3.7770,3.7265,3.6760,3.6255,3.5751,3.5245,3.4743,3.4247,3.3742,3.3238,3.2734,3.2229,3.1723,3.1219,3.0714,3.0209,2.9704,2.9200,2.8706,2.8201,2.7697,2.7192,2.6686,2.6183,2.5679,2.5175,2.4670,2.4165,2.3661,2.3155,2.2662,2.2157,2.1652,2.1147,2.0642,2.0138,1.9633,1.9128,1.8625,1.8120,1.7615,1.7120,1.6615,1.6112,1.5608,1.5103,1.4599,1.4094,1.3590,1.3085,1.2580,1.2076,1.1579,1.1074,1.0567,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,0.0000,-0.0000,-0.0000,-0.0000,-0.0000]

五、动作速度

  下面测量继电器动作的速度,  应用 ULN2003 作为驱动。  外部输出开关信号。  铺设单面覆铜板,  一分钟之后得到测试电路板。  电路板制作的非常完美。 下面焊接测试。

G6M1716465609_1920_1080.MP4|_-6

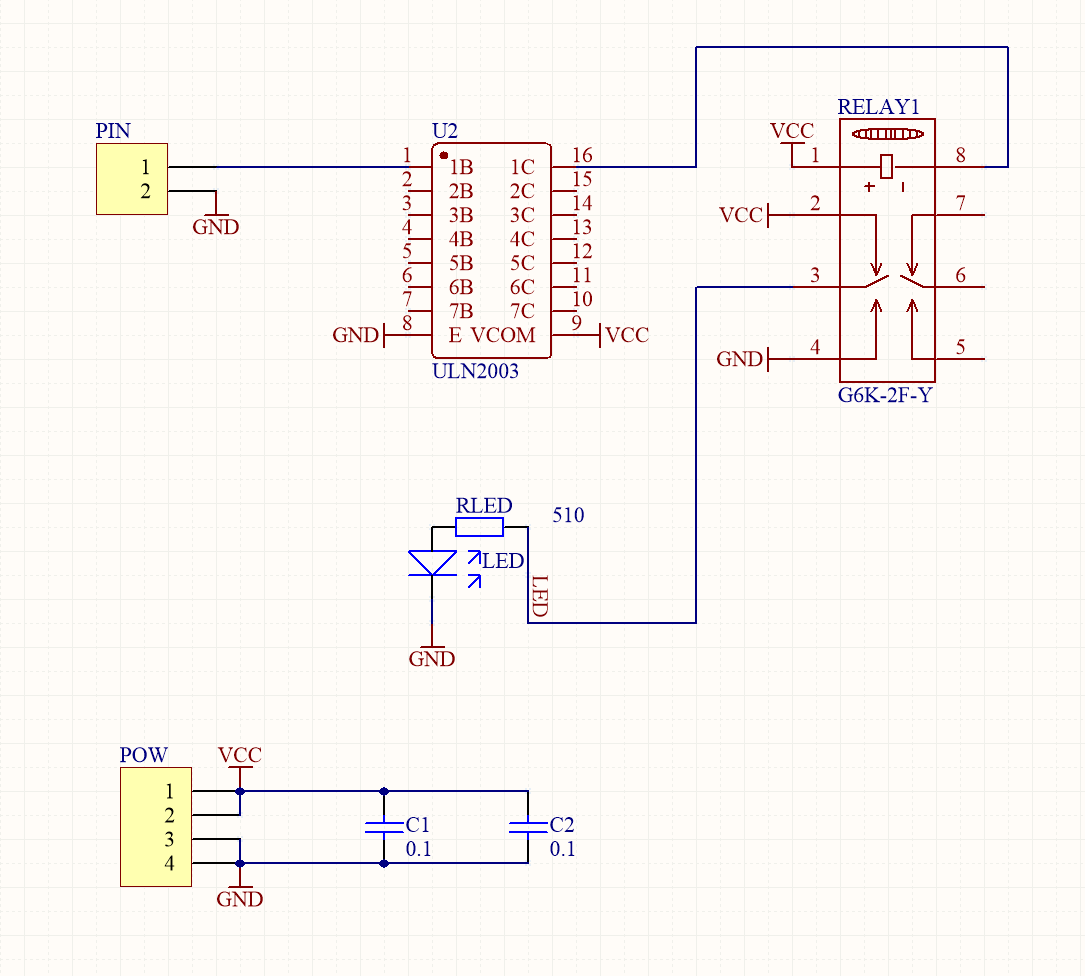

▲ 图1.5.1 驱动电路原理图

▲ 图1.5.1 驱动电路原理图

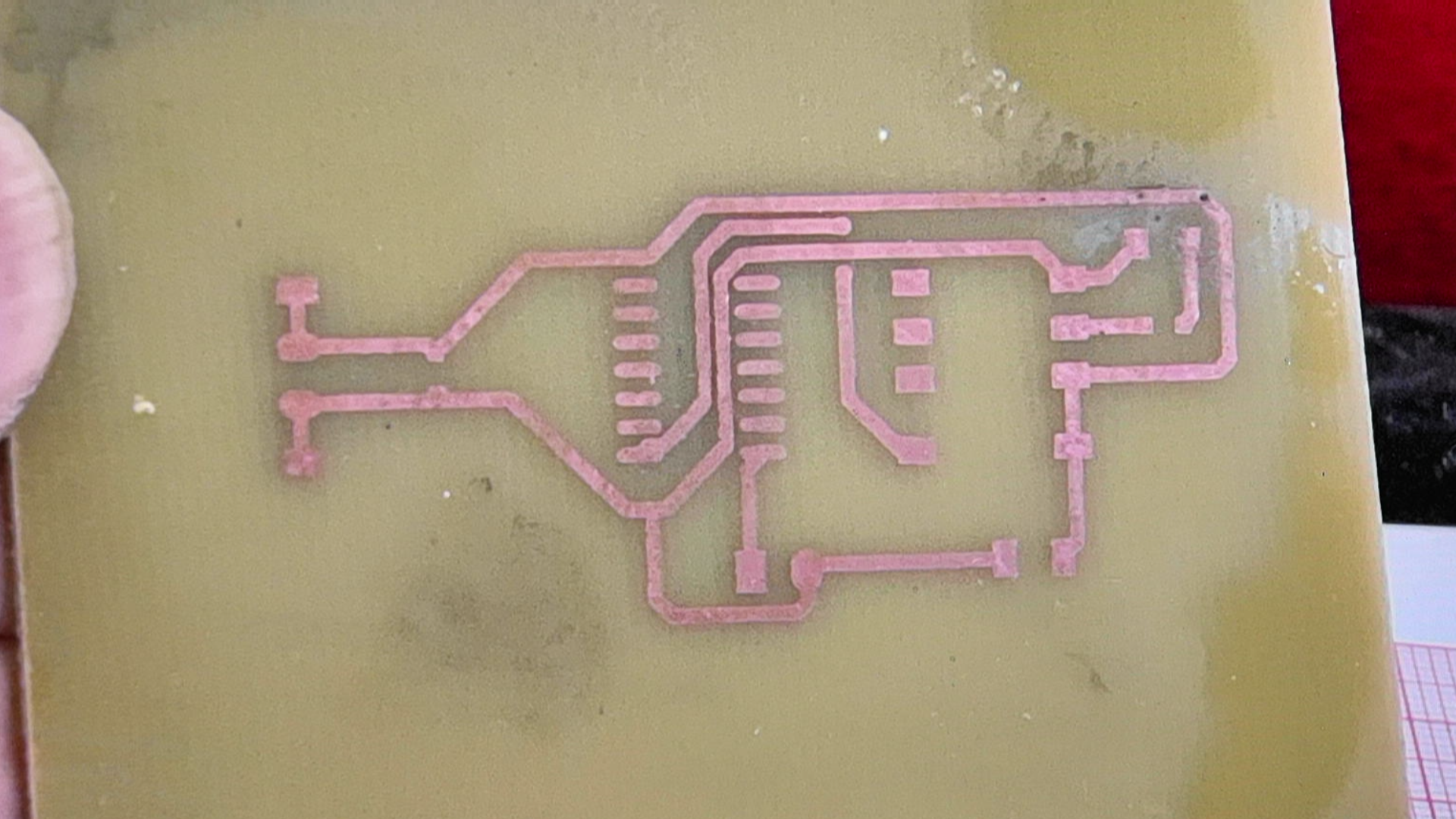

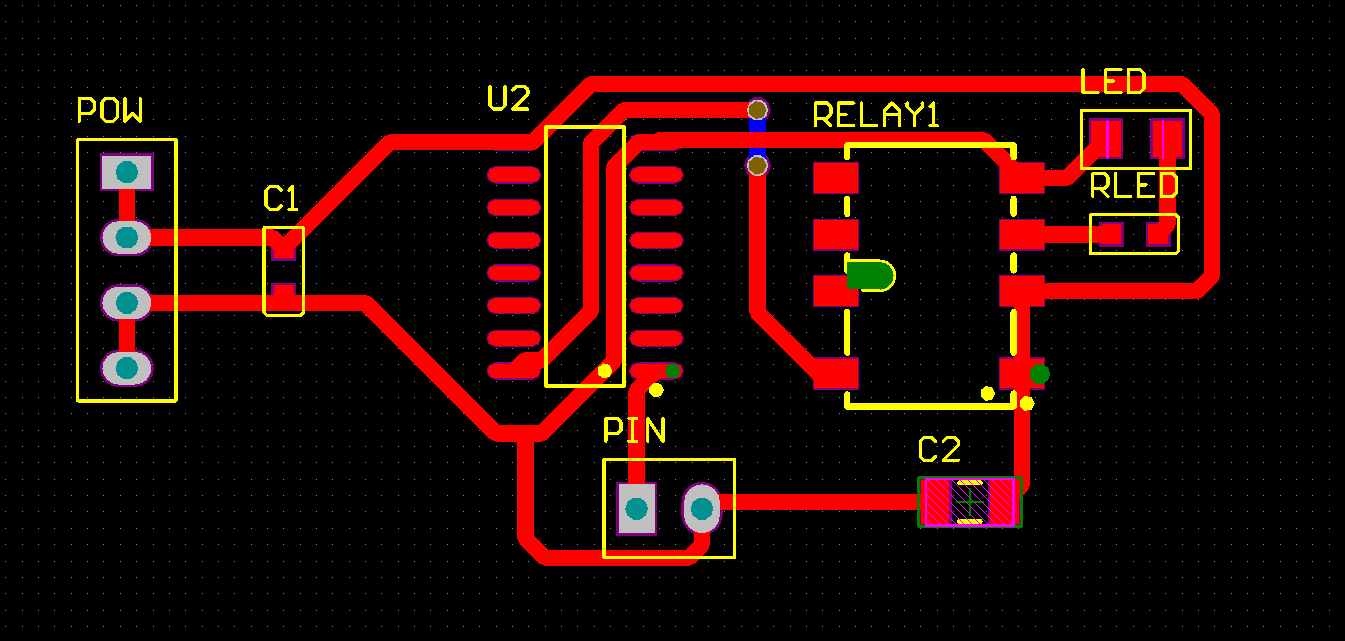

▲ 图1.5.2 驱动电路PCB

▲ 图1.5.2 驱动电路PCB

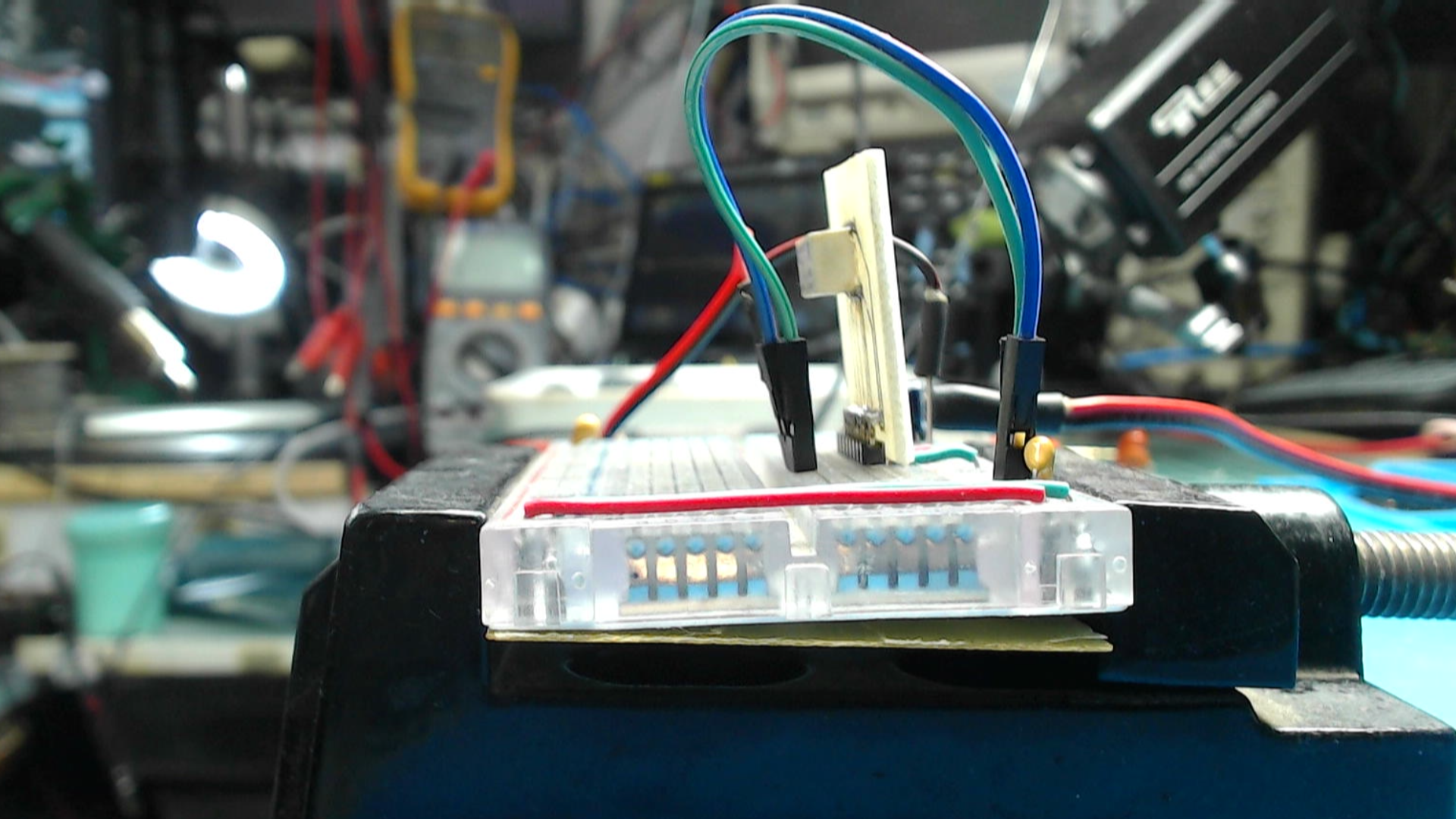

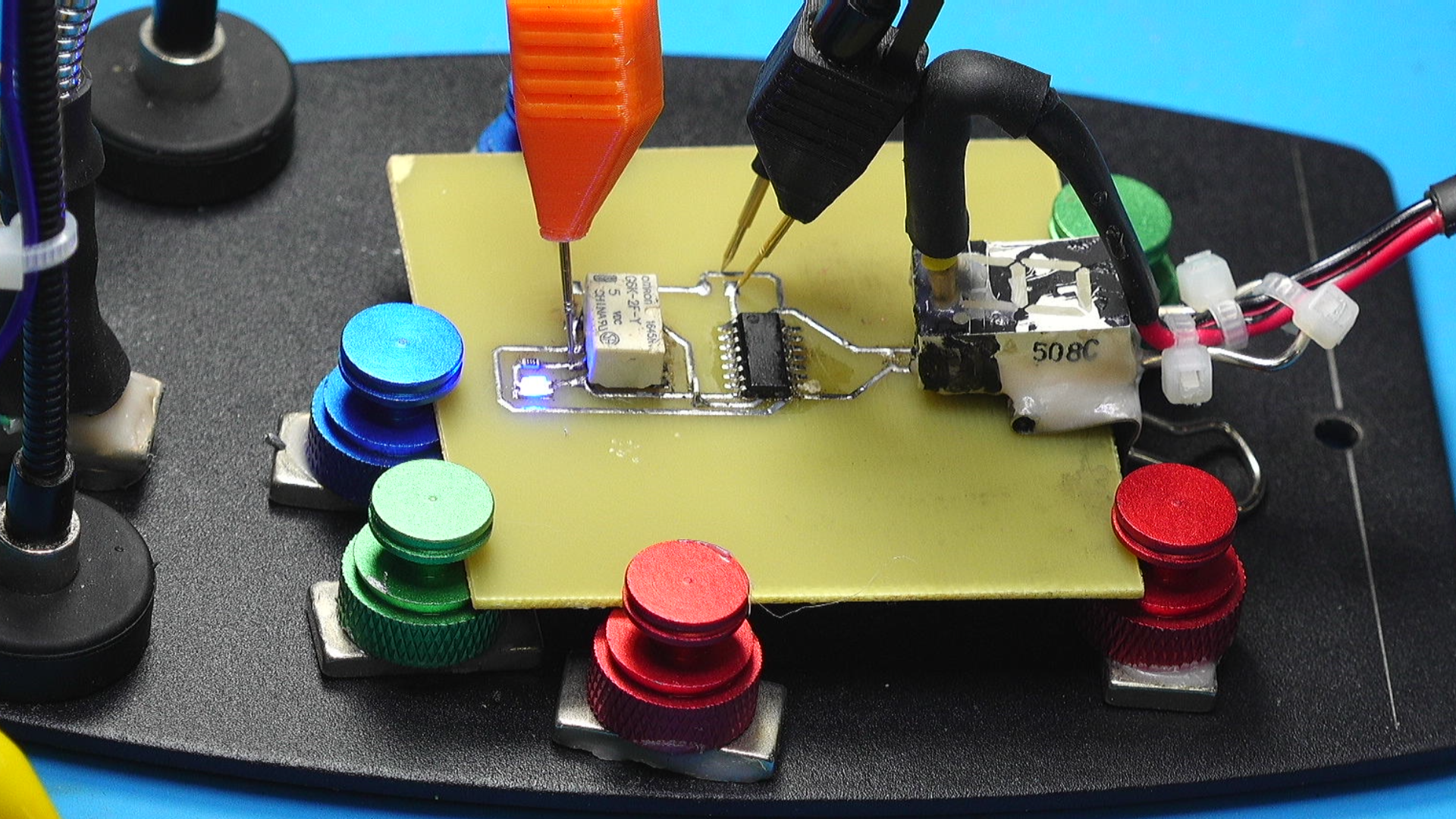

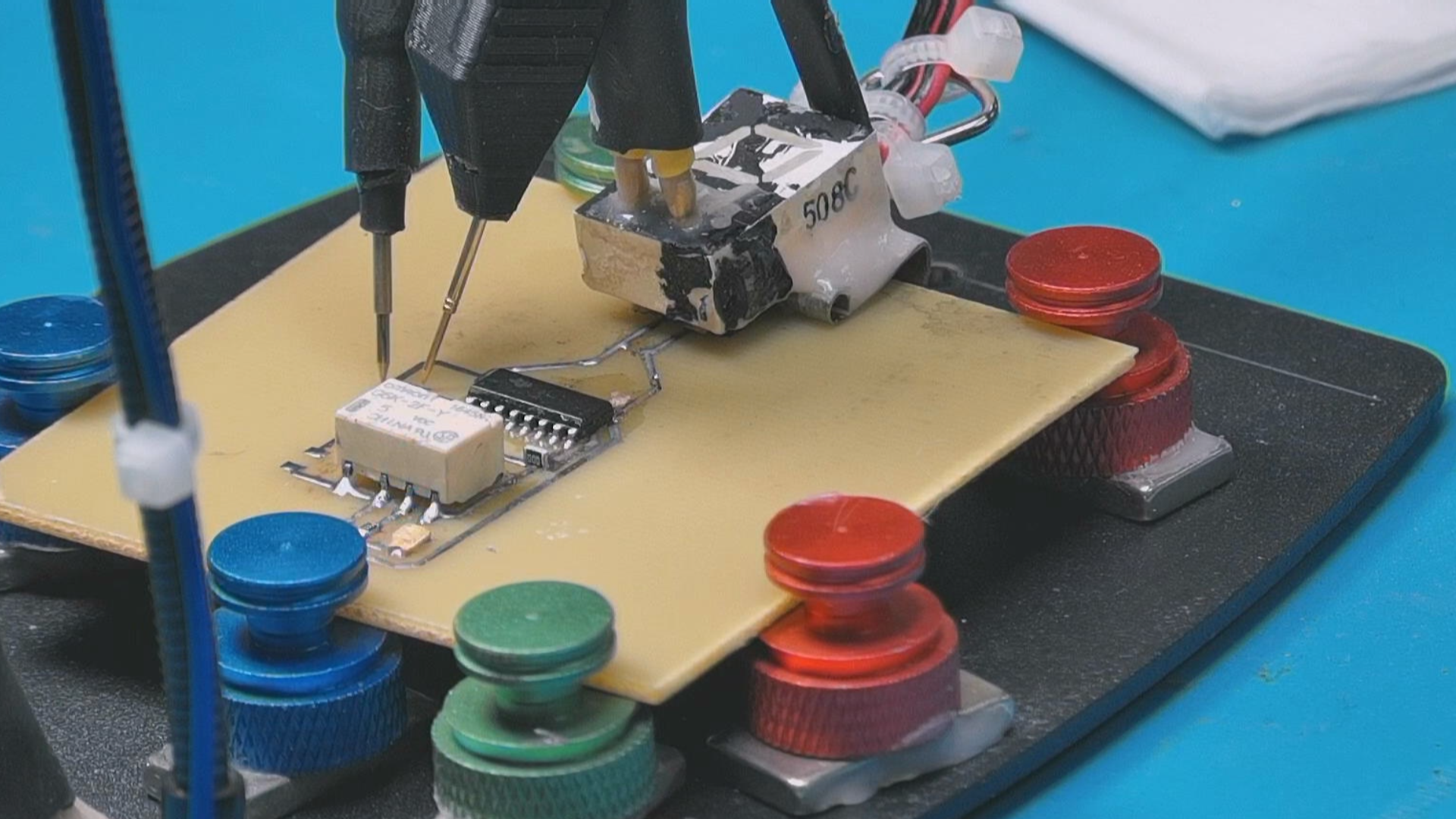

  焊接电路板,  放在测试架上进行测试。  使用DG1062提供 1Hz 的方波信号, 幅度为 5V。  测量继电器动作时间。  继电器吸合时间小于 1ms,  继电器释放时间大约 1ms。  可见, G6K-2F-Y继电器的动作时间非常快。

G7M1716467062_1920_1080.MP4|_-7

  下面设置驱动信号的频率为 100Hz,  可以看到驱动信号与输出信号之间延迟了 1ms左右。  后面, 将驱动信号的频率提高到 500Hz, 输出信号依然正常。  这个继电器的动作频率的确让人感到吃惊。

G4M1716467362_1920_1080.MP4|_-4

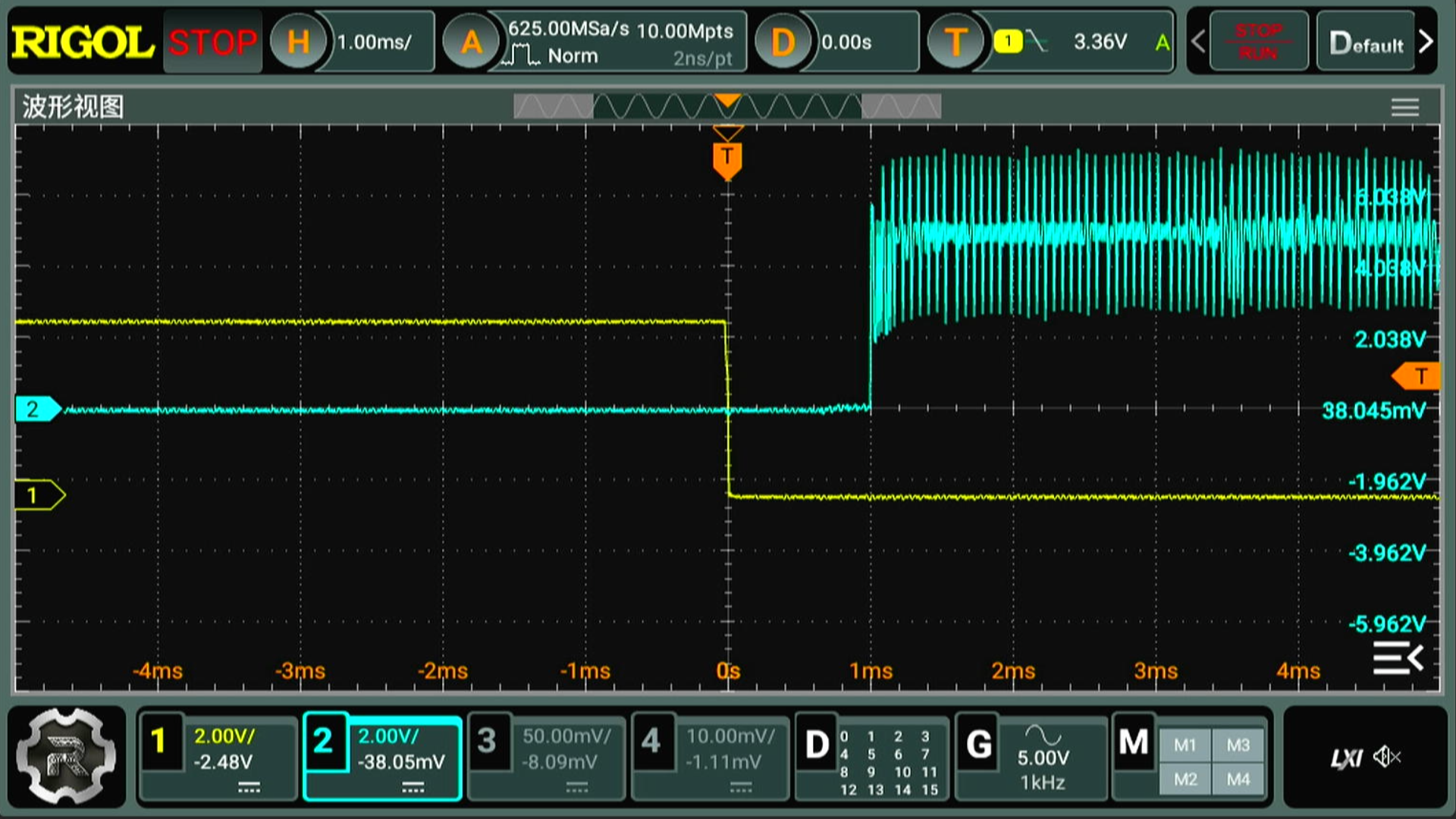

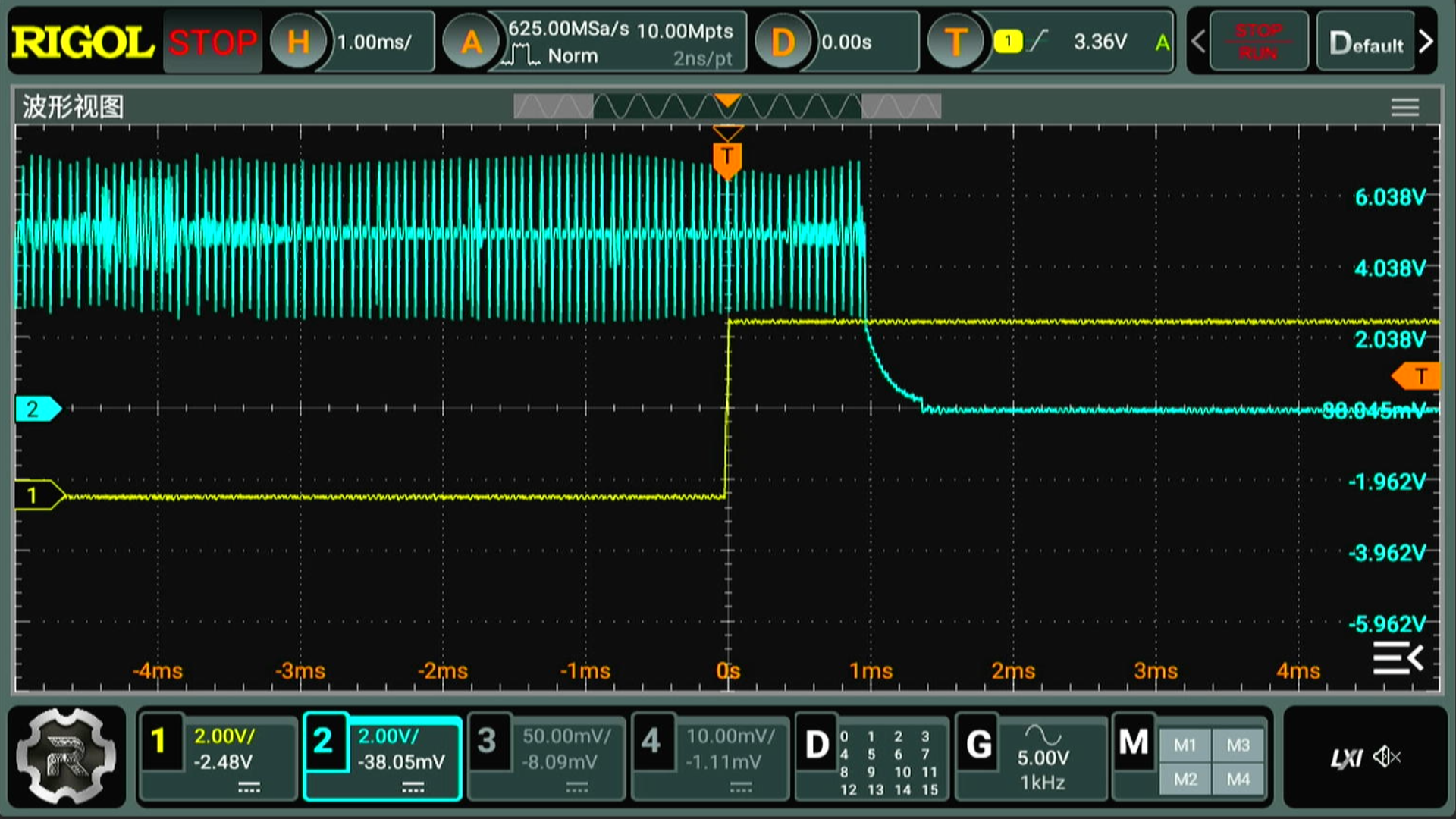

▲ 图1.5.3  100Hz动作波形

▲ 图1.5.3 100Hz动作波形



  结 ※


  文测试了表贴高频继电器 G6K 的基本特性。  他的吸合电压在3.3V, 释放电压 在 1.6V。  动作延迟大约1ms。  通过测试, 动作最大频率可以超过 500Hz。  这款继电器用于高频信号的接通与切断。  怪不得别人将它应用在示波器的信号控制中。

G6M1716467543_1920_1080.MP4|_-6
