使用光耦控制双向可控硅

光耦控制双向可控硅



01 控硅控制


一、前言

  前面测试了一个小型双向可控硅的特性。  为了能够使用单片机控制该可控硅, 准备使用普通的光耦替换原来的调节电位器。  下面通过实验测试这种方案是否可行。 以及对应光耦输出PWM 占空比与输出电压之间的关系。   这个方案可以用于将来一些需要进行自动控制的场合。

G5M1716893034_1920_1080.MP4|_-5

二、电路设计

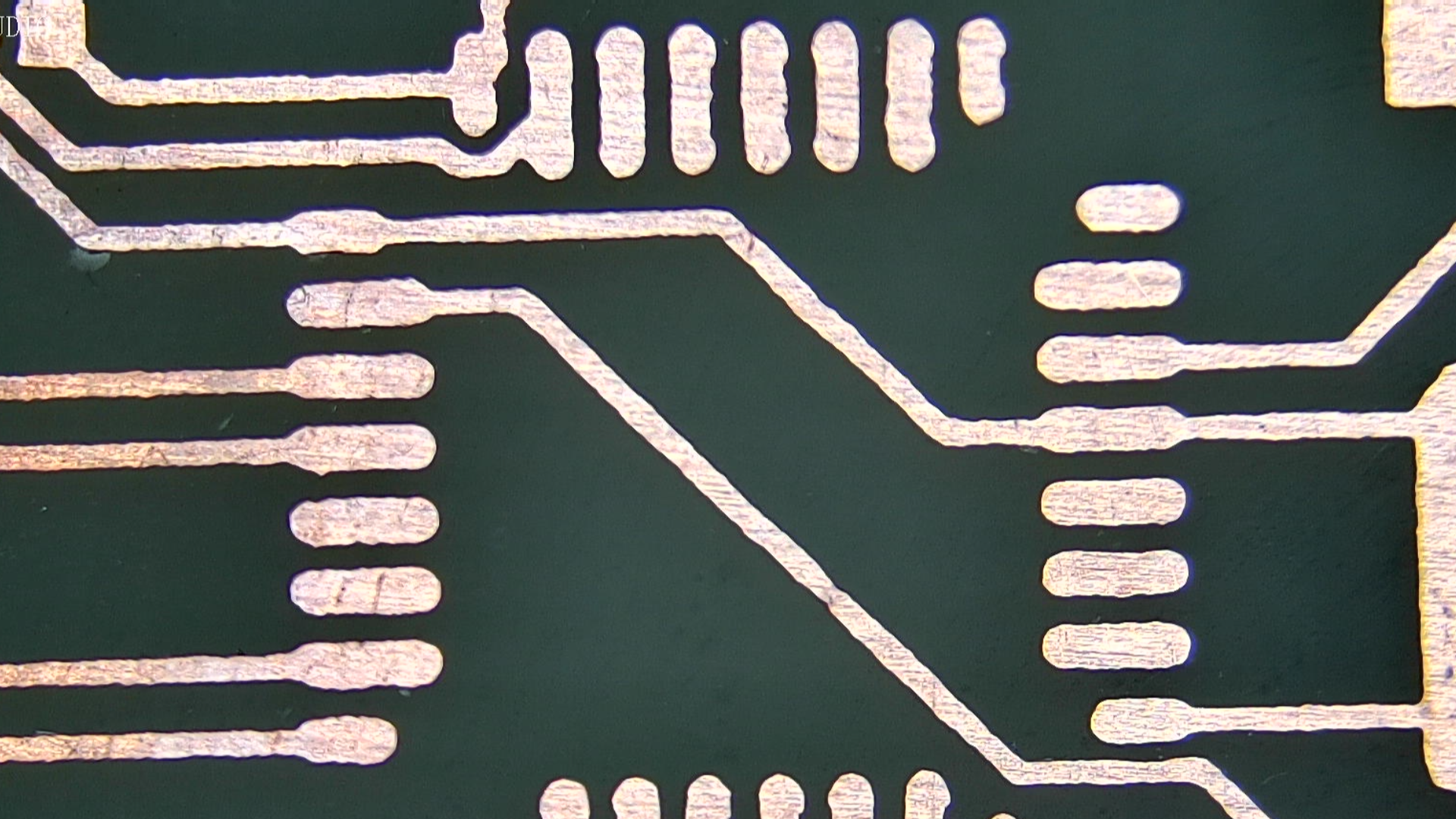

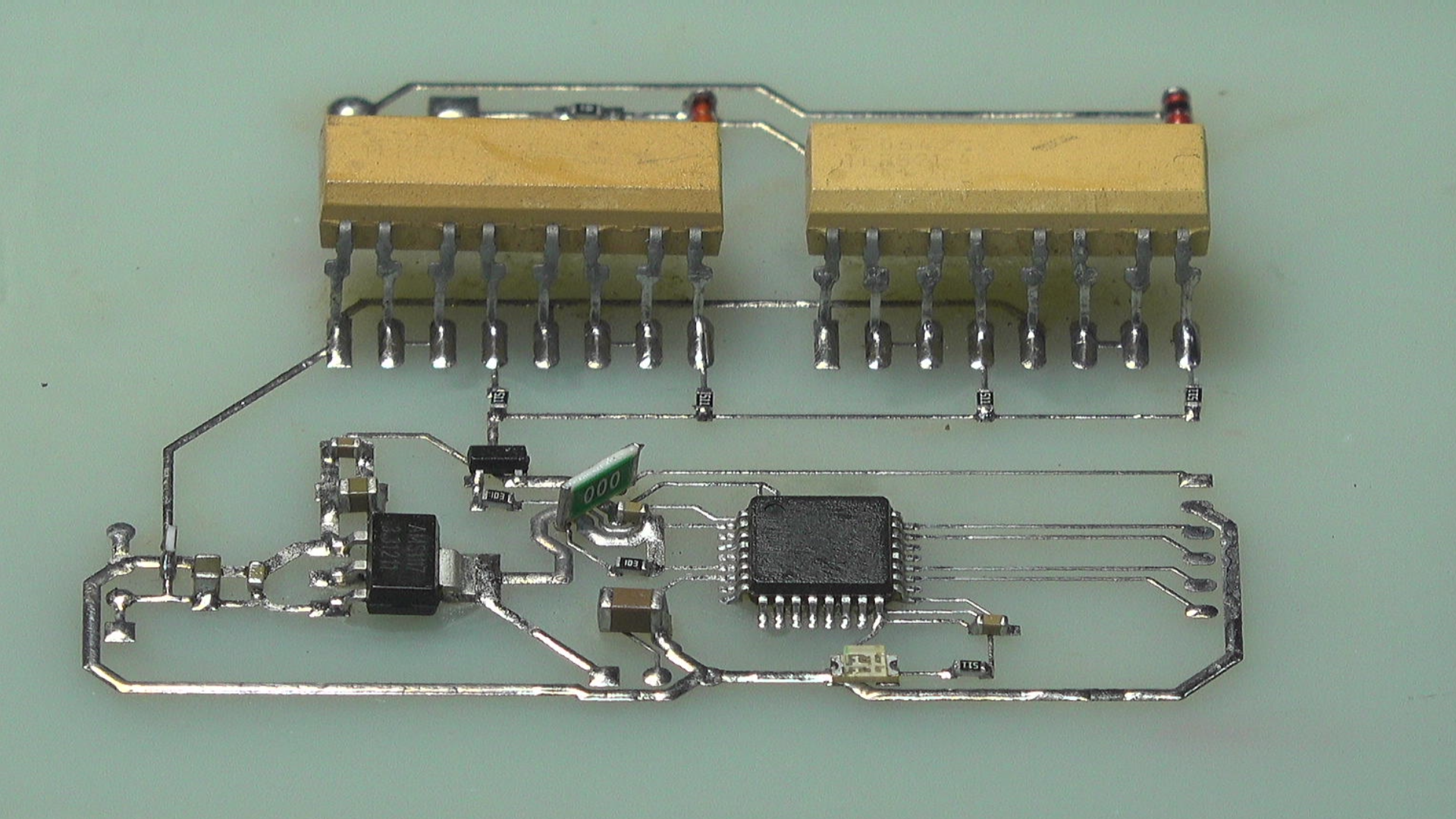

  设计测试电路。 单片机为 AT32F421。  使用两个正反相反的光耦作为电阻控制。 每个光耦都是四个串联, 这样可以使得输出耐压从原来的 150V提高到450V。 串联二极管是防止光耦反向被击穿。  外部设置一个 AD输入, 用于手工设置 PWM 的占空波。  铺设PCB,  使用单面铺设线路, 适合一分钟制板。  一分钟之后得到测试电路板。  电路板制作中存在着小小的瑕疵。 这个不行, 那就再重新花费一分钟制作一块。

G7M1716867813_1920_1080.MP4|_-7

AD\Test\2024\May\TriacF421.PcbDoc

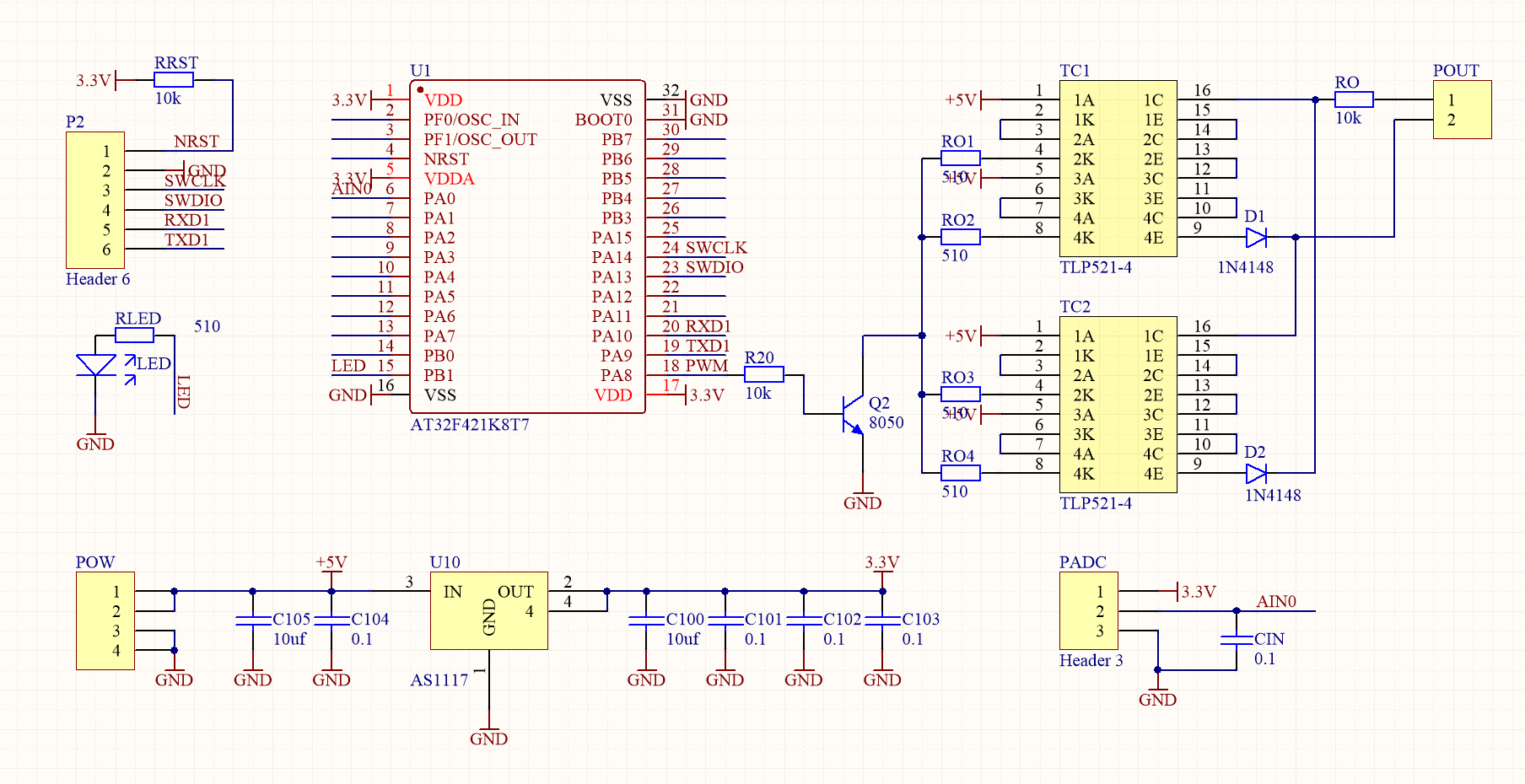

▲ 图1.2.1 测试电路原理图

▲ 图1.2.1 测试电路原理图

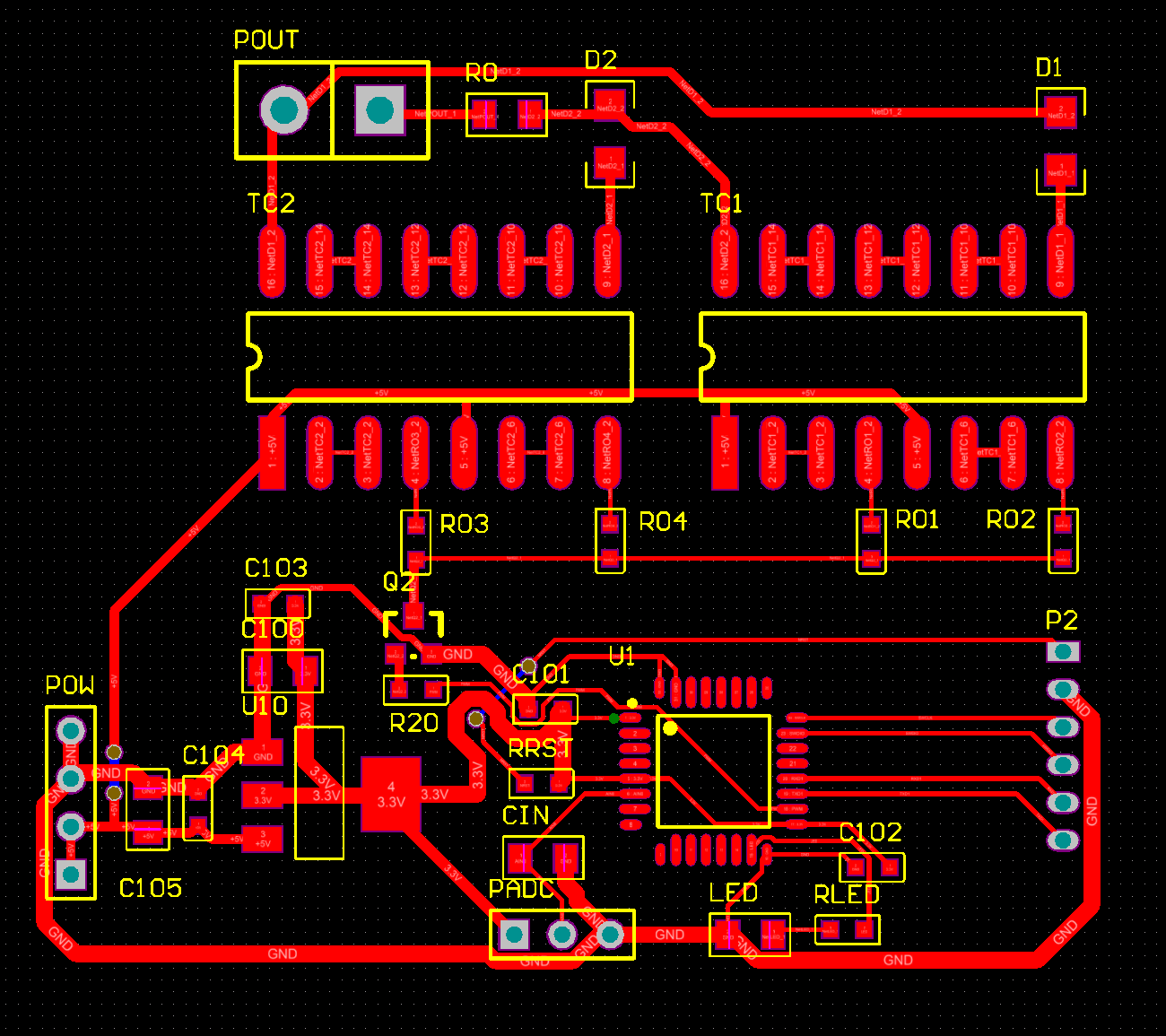

▲ 图1.2.2 测试电路PCB

▲ 图1.2.2 测试电路PCB

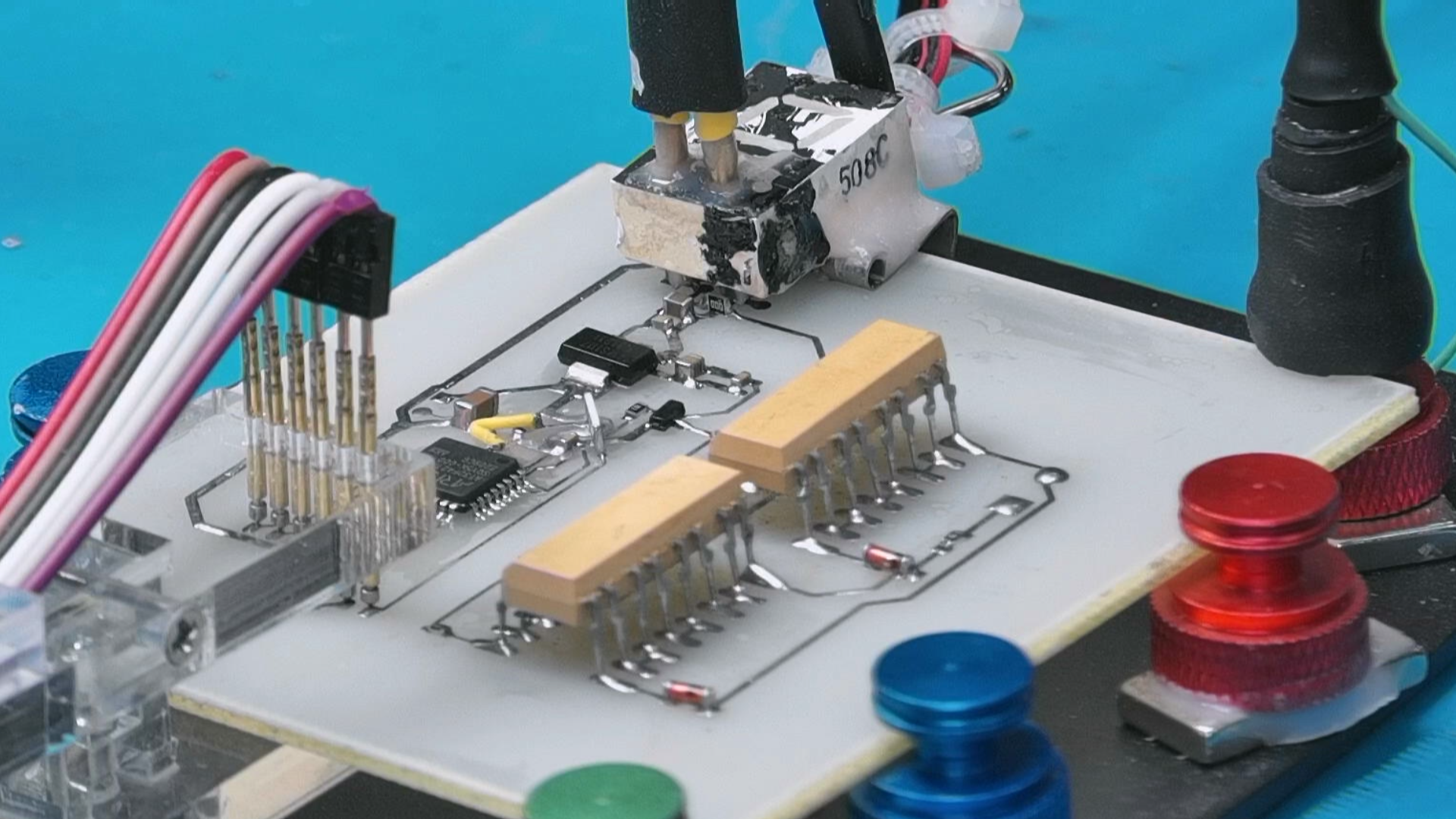

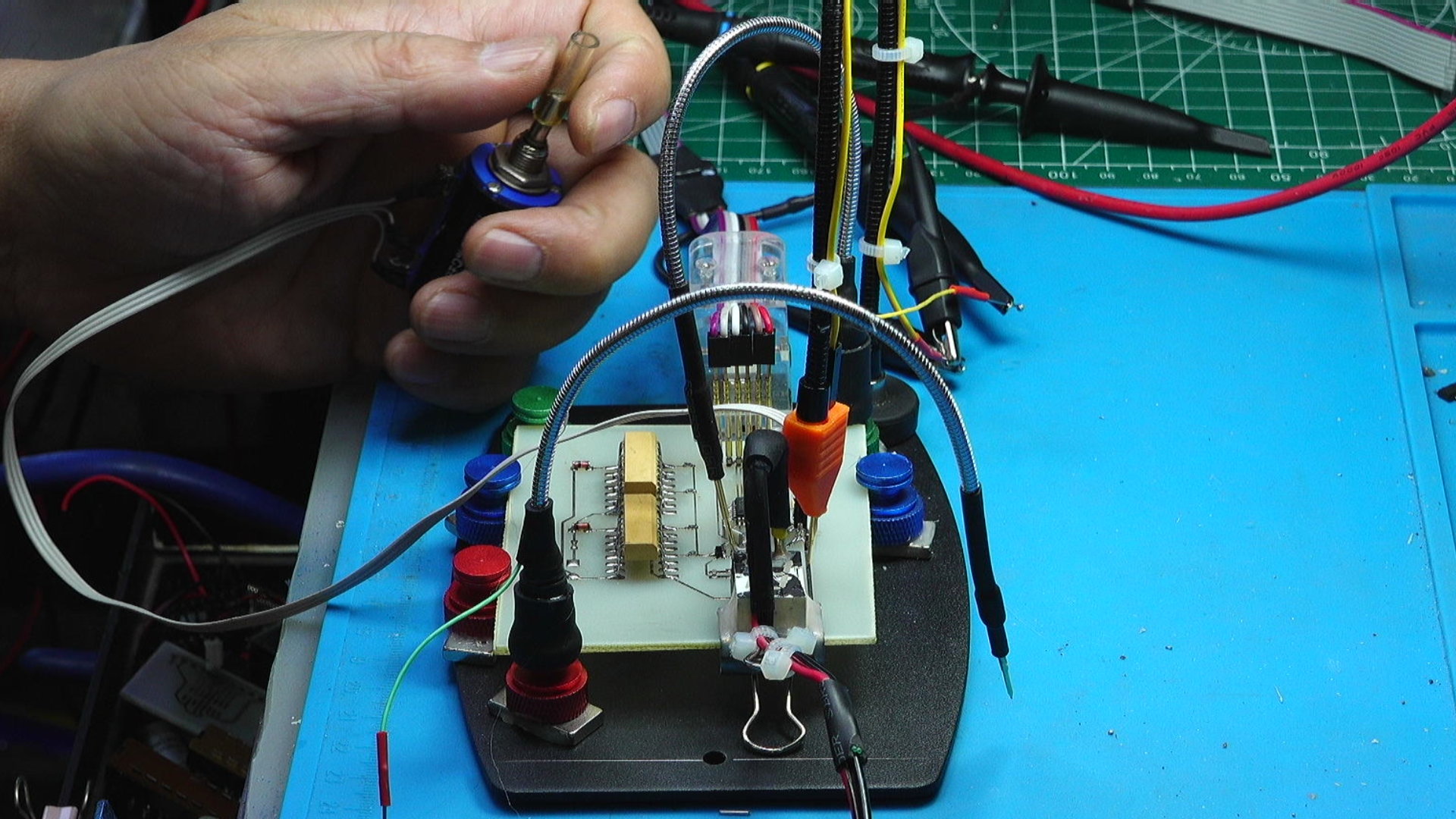

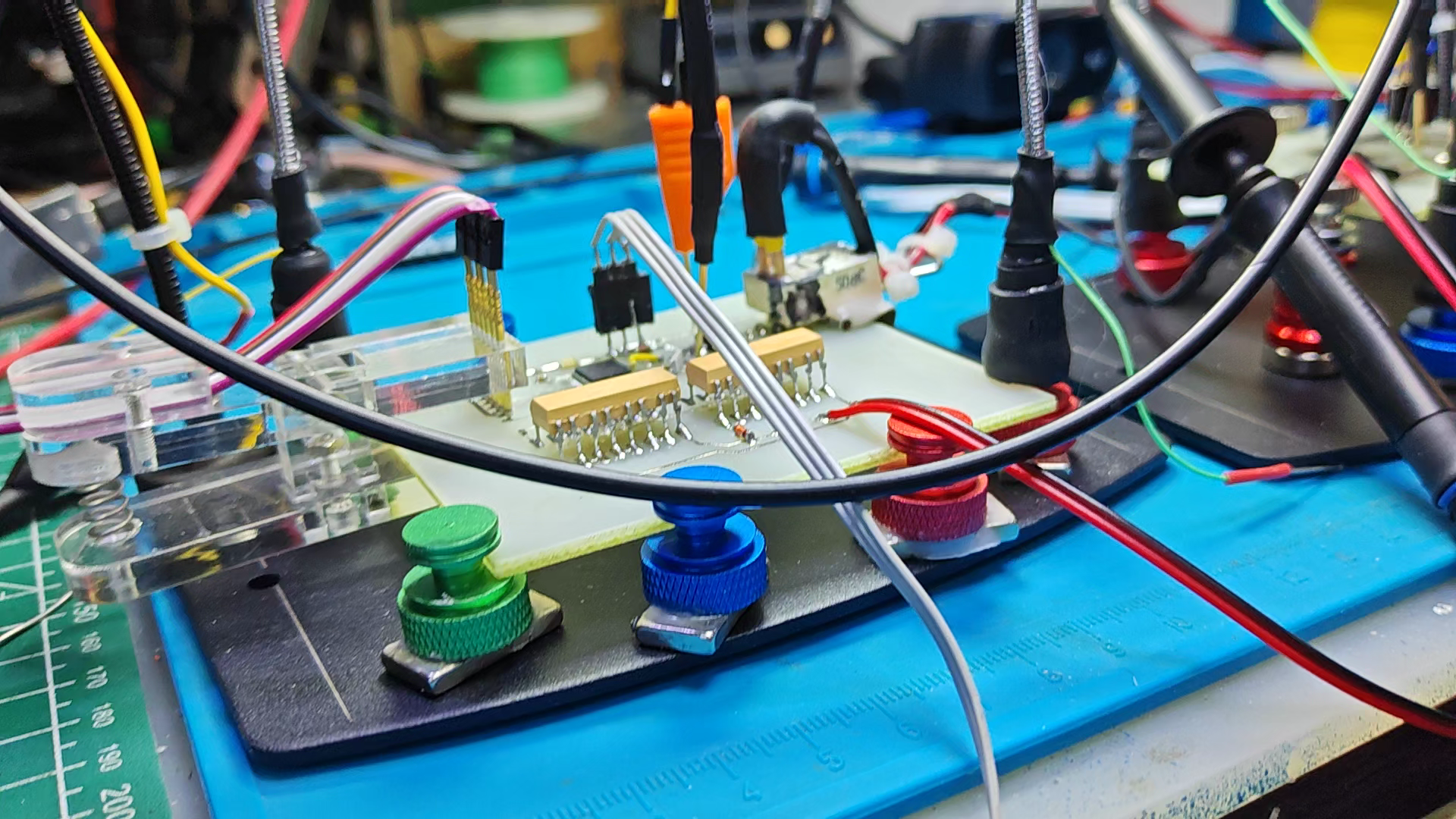

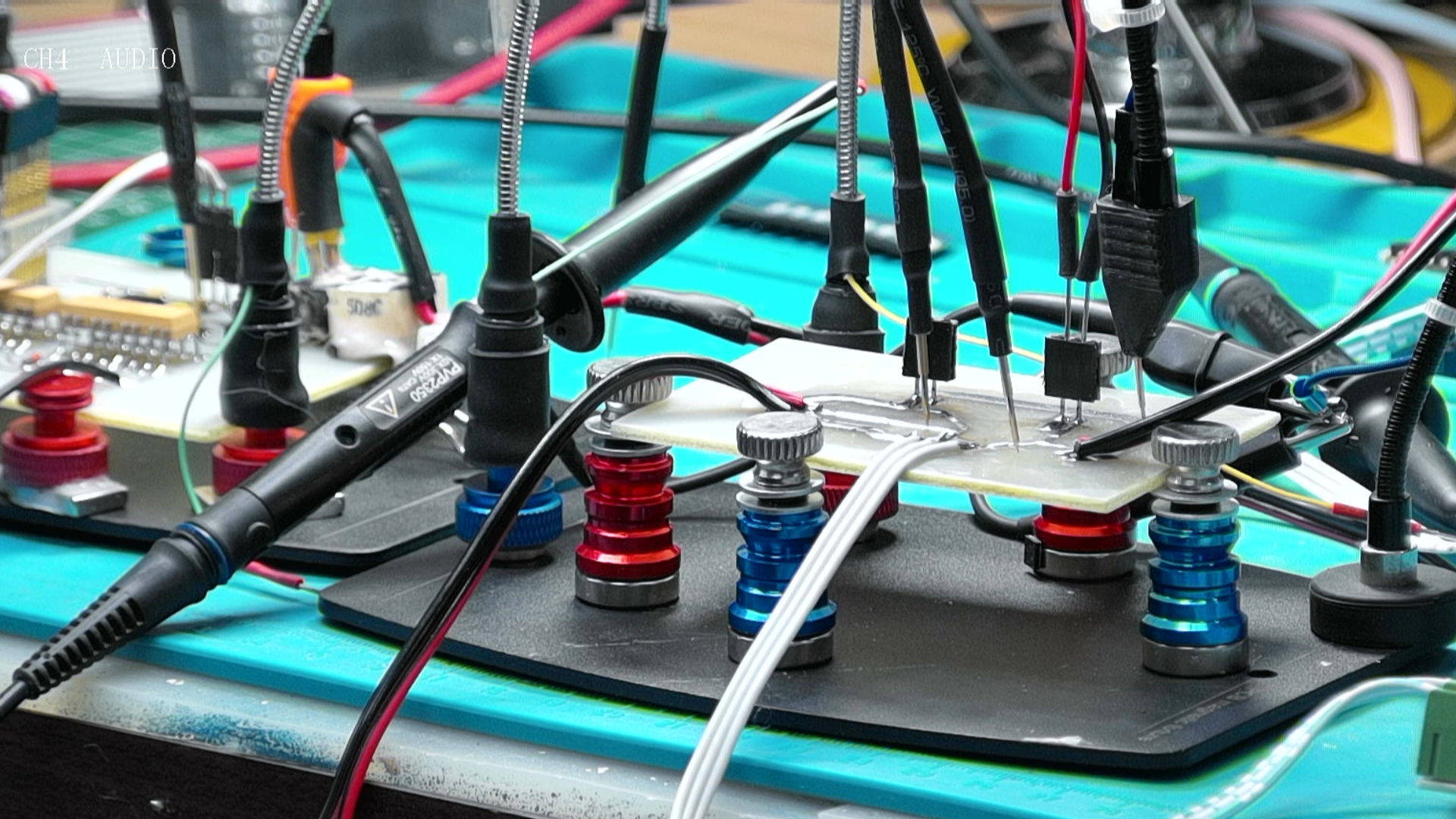

  对电路进行焊接。  焊接之后进行清洗。  下面, 把电路板放置在调试夹子上。 对电路进行软件测试。

G4M1716869659_1920_1080.MP4|_-4

三、软件测试

  利用 Workbench 生成测试程序框架。  使用 DAP-LINK 进行程序下载。  下载LED闪烁程序之后, 软件运行正常。  这说明电路硬件中没有 BUG了。

G4M1716871245_1920_1080.MP4|_-4

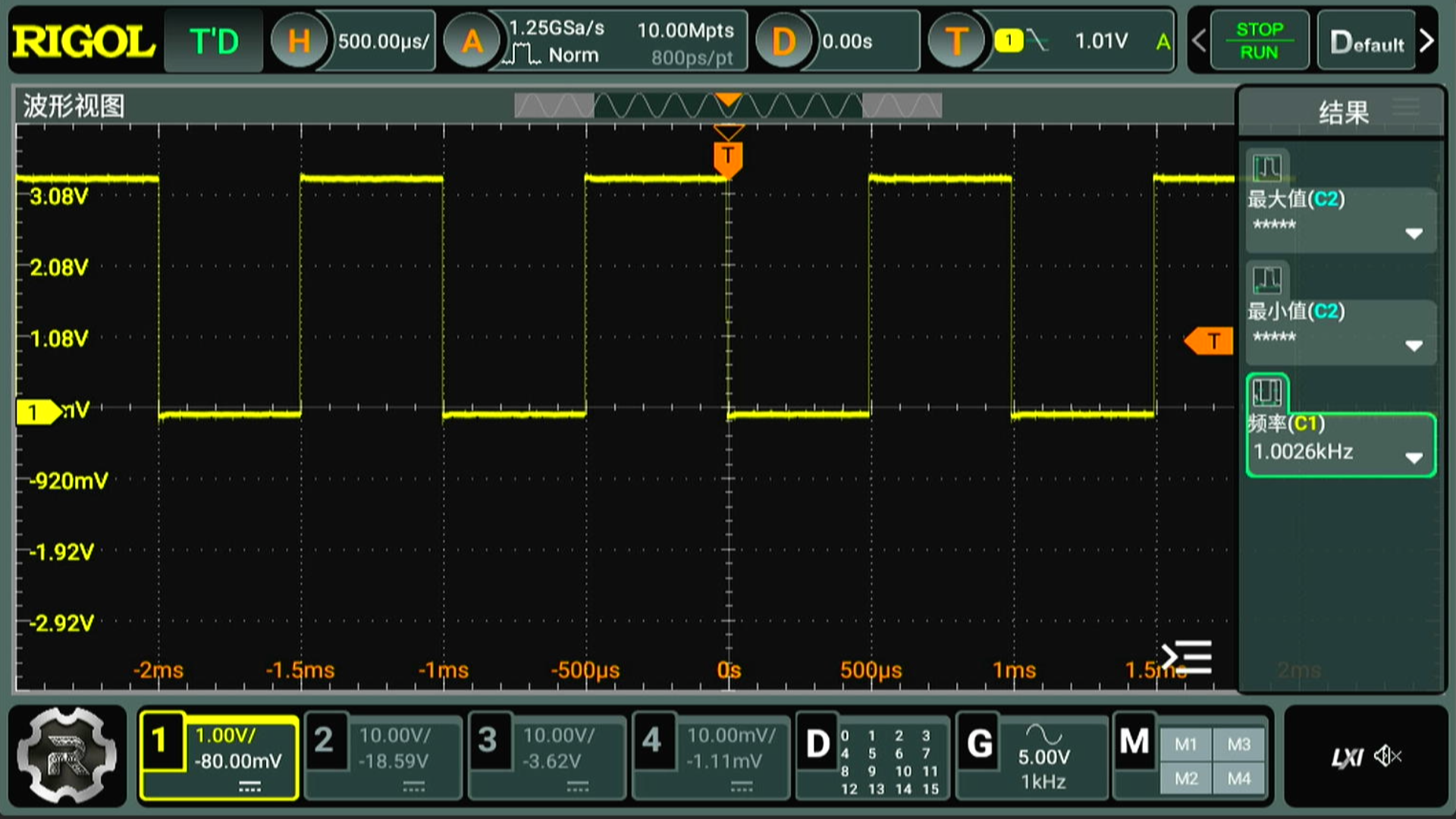

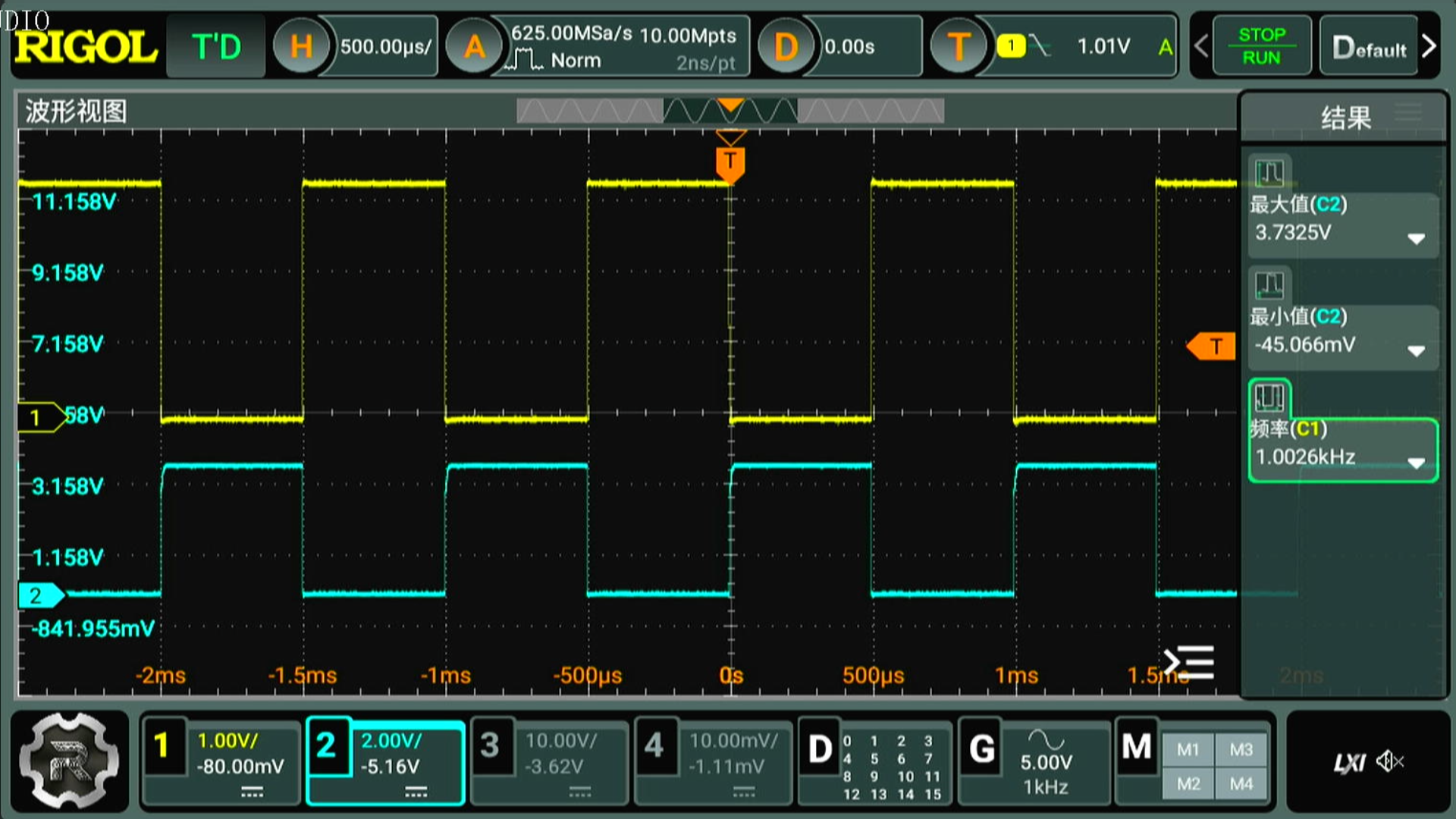

  配置单片机的 TIME1, 使其输出 PWM波形。  设置频率为 1kHz, 占空比为50%。  测量输出的PWM 信号。  波形的频率和占空比与设置参数相同。

G4M1716871887_1920_1080.MP4|_-4
  测量光耦驱动信号,  使用了8050 NPN 三极管进行驱动。  三极管的集电极信号与PWM信号之间是反向的。

G3M1716872110_1920_1080.MP4|_-3

  下面, 利用 ADC读入电位器的电压。  改变输出PWM的占空比。 可以看到它们之间可以同步变化。 此时, PWM 波形的频率为 10kHz。

G2M1716884617_1920_1080.MP4|_-2

ARM\Keil\AT32\Application\2024\May\TriacF421\project\MDK_V5\TriacF421.uvprojx

四、测试可控硅模块

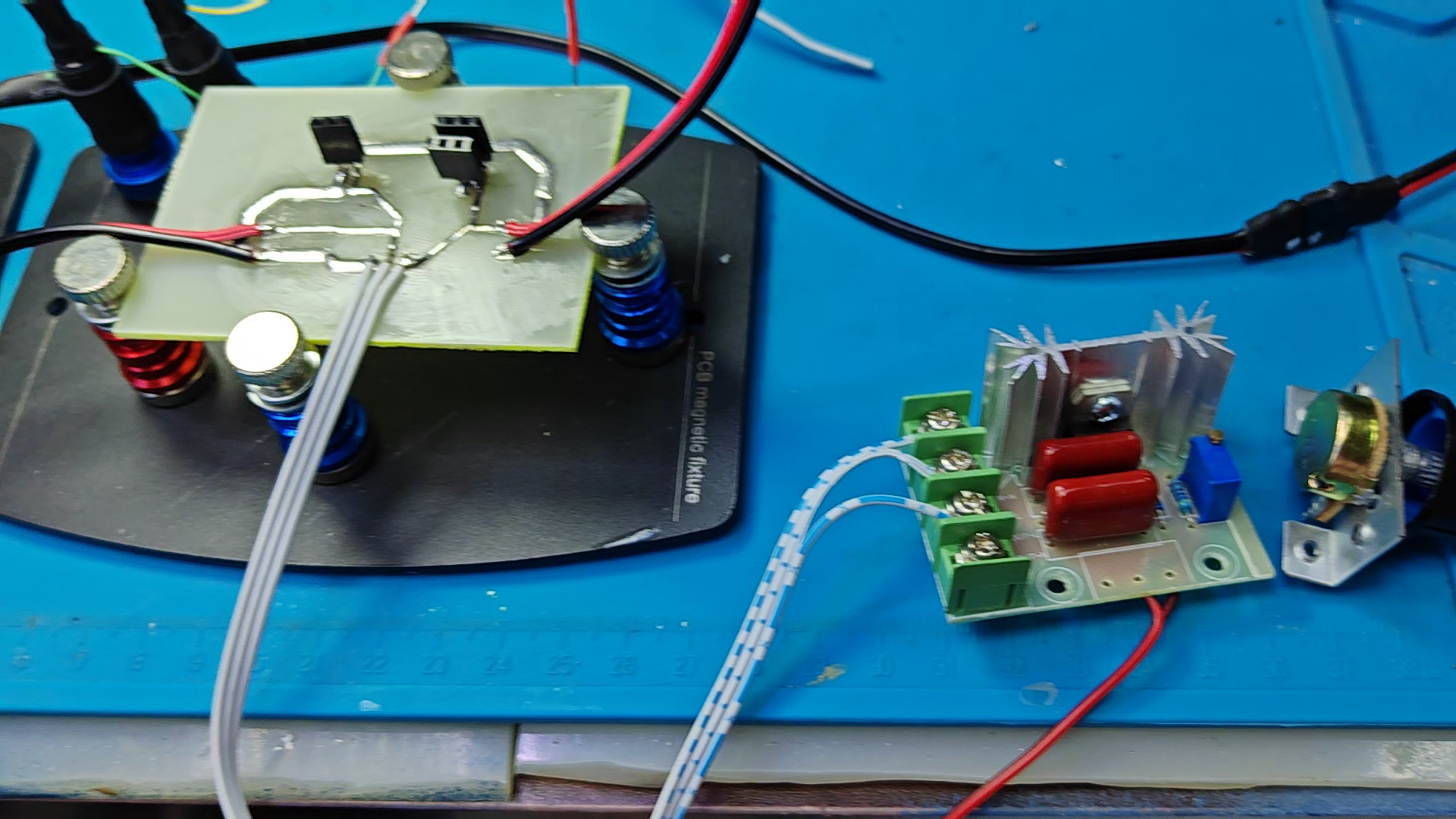

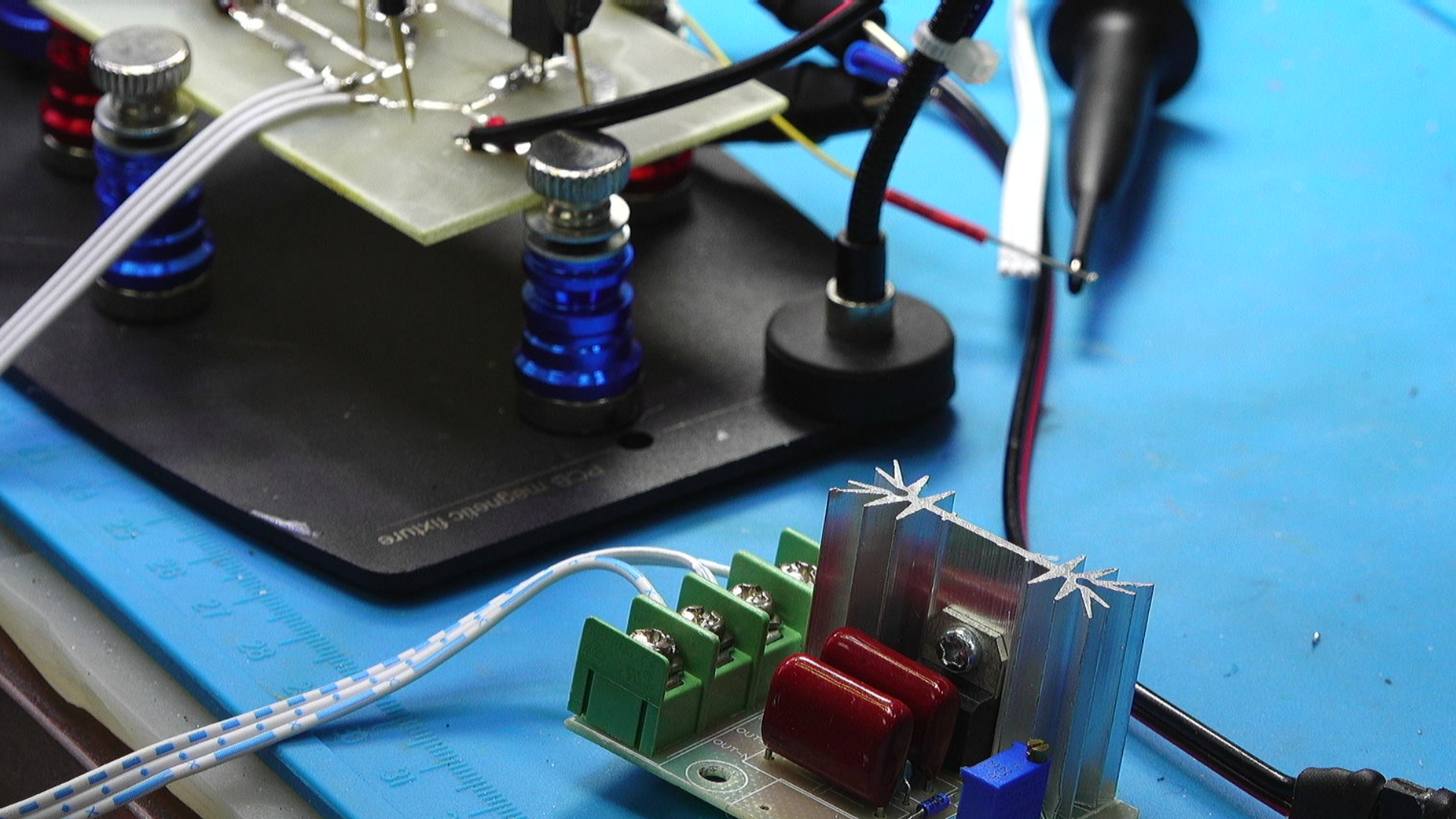

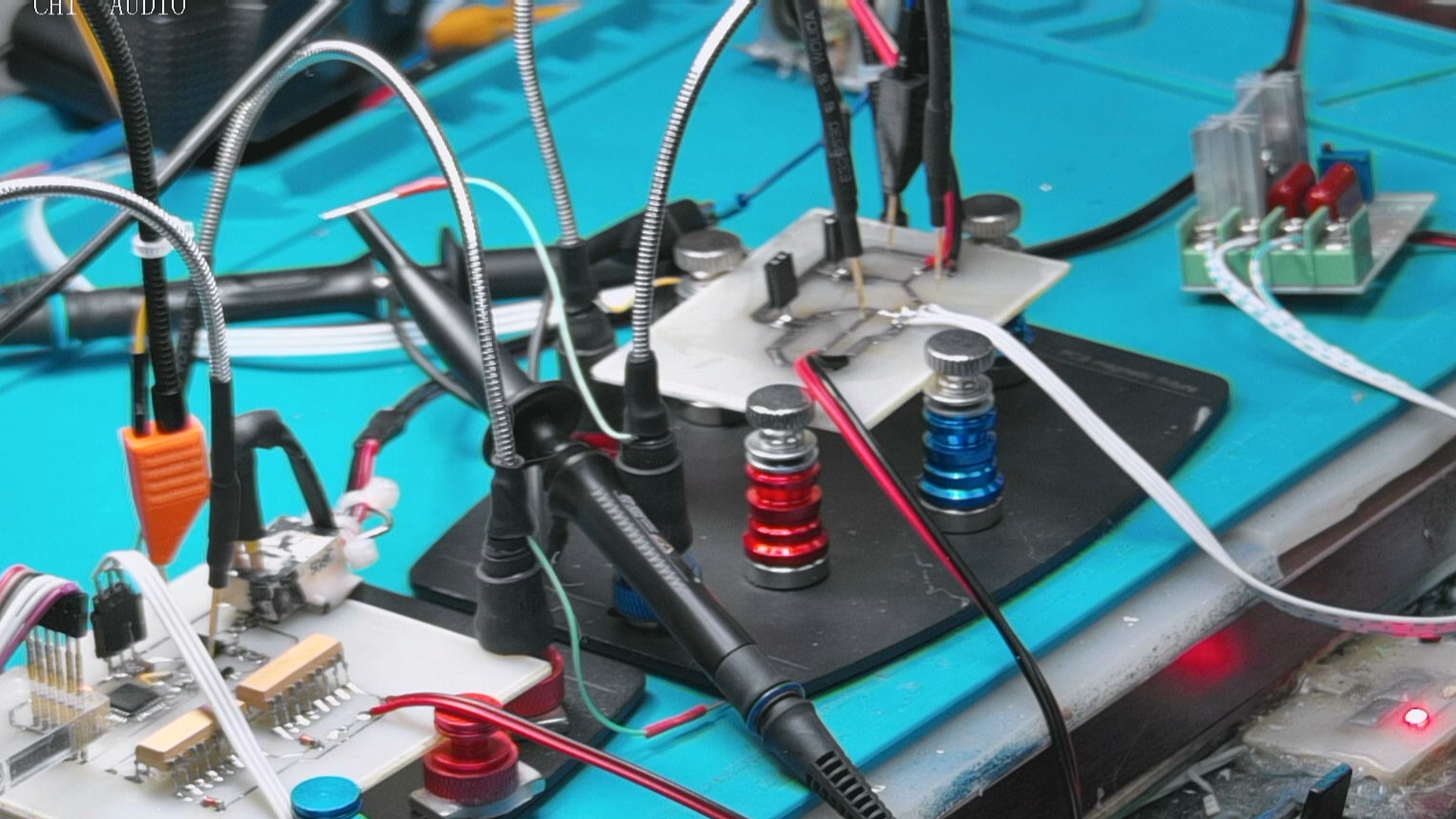

  为了使用光耦控制双向可控硅, 先将可控硅模块上的调压电位器拆卸下来。 电位器的阻值为 450k欧姆左右。  将光耦输出通过导线连接到电位器的接口。 替换电位器。  通过隔离变压器提供 80V左右测试交流电。  在可控硅输出连接 470欧姆的功率电阻作为。 此时, 可以看到可控硅模块已经有了交流输出了。  通过调节电位器, 改变PWM的占空比, 进而控制输出电压波形。 至此, 验证了光耦替代电位器是可行的。

G6M1716888408_1920_1080.MP4|_-6

  通过编程, 设置光耦PWM的不同的占空比,  测试输出波形中的交流有效值,  测试一下占空比与输出电压之间的关系。  占空比从 0 逐步变化到30%, 记录100个数据。  测量数据显示, PWM 占空比与输出电压交流有效值之间不是一个线性关系。

G5M1716889569_1920_1080.MP4|_-5

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-05-28
#
# Note:
#============================================================

from headm import *
from tsmodule.tsstm32       import *

pwm = range(0, 300, 3)
vdim = []

for p in pwm:
    stm32cmd("pwm %d"%p)
    time.sleep(2)
    meter = meterval()

    printff(p, meter)
    vdim.append(meter[0])
    tspsave('pwm', pwm=pwm, vdim=vdim)


plt.plot(pwm, vdim, lw=3)

plt.xlabel("PWM")
plt.ylabel("voltage")
plt.grid(True)
plt.tight_layout()
plt.show()





#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================
pwm=[0.0000,3.0000,6.0000,9.0000,12.0000,15.0000,18.0000,21.0000,24.0000,27.0000,30.0000,33.0000,36.0000,39.0000,42.0000,45.0000,48.0000,51.0000,54.0000,57.0000,60.0000,63.0000,66.0000,69.0000,72.0000,75.0000,78.0000,81.0000,84.0000,87.0000,90.0000,93.0000,96.0000,99.0000,102.0000,105.0000,108.0000,111.0000,114.0000,117.0000,120.0000,123.0000,126.0000,129.0000,132.0000,135.0000,138.0000,141.0000,144.0000,147.0000,150.0000,153.0000,156.0000,159.0000,162.0000,165.0000,168.0000,171.0000,174.0000,177.0000,180.0000,183.0000,186.0000,189.0000,192.0000,195.0000,198.0000,201.0000,204.0000,207.0000,210.0000,213.0000,216.0000,219.0000,222.0000,225.0000,228.0000,231.0000,234.0000,237.0000,240.0000,243.0000,246.0000,249.0000,252.0000,255.0000,258.0000,261.0000,264.0000,267.0000,270.0000,273.0000,276.0000,279.0000,282.0000,285.0000,288.0000,291.0000,294.0000,297.0000]
vdim=[1.5727,1.5763,1.5796,1.5873,1.5892,1.5931,1.5973,1.6032,1.6066,1.6104,1.6172,1.6221,1.6282,1.6312,1.6400,43.6320,48.8290,53.0650,56.4810,59.2720,61.3720,63.4060,65.1990,66.7950,68.1400,69.3310,70.4010,71.3020,72.1480,72.9230,73.6290,74.2500,74.8490,75.2810,75.8060,75.9590,76.6580,77.0430,77.3690,77.6570,77.9870,78.3000,78.6130,78.9230,79.1990,79.3260,79.5500,79.7430,79.8970,80.1000,80.2560,80.4130,80.5330,80.7360,80.8510,81.0130,81.1450,81.2950,81.4170,81.4880,81.5620,81.6540,81.7660,81.8960,81.9220,82.0400,82.1290,82.2830,82.3840,82.4110,82.4940,82.5680,82.6540,82.7110,82.7910,82.7880,82.8570,82.9250,82.9280,82.9840,83.0660,83.1110,83.1430,83.1690,83.1900,83.1400,83.2600,83.3180,83.3750,83.4560,83.5220,83.5510,83.6160,83.6090,83.6220,83.7130,74.0340,83.8220,80.0780,0.0025]

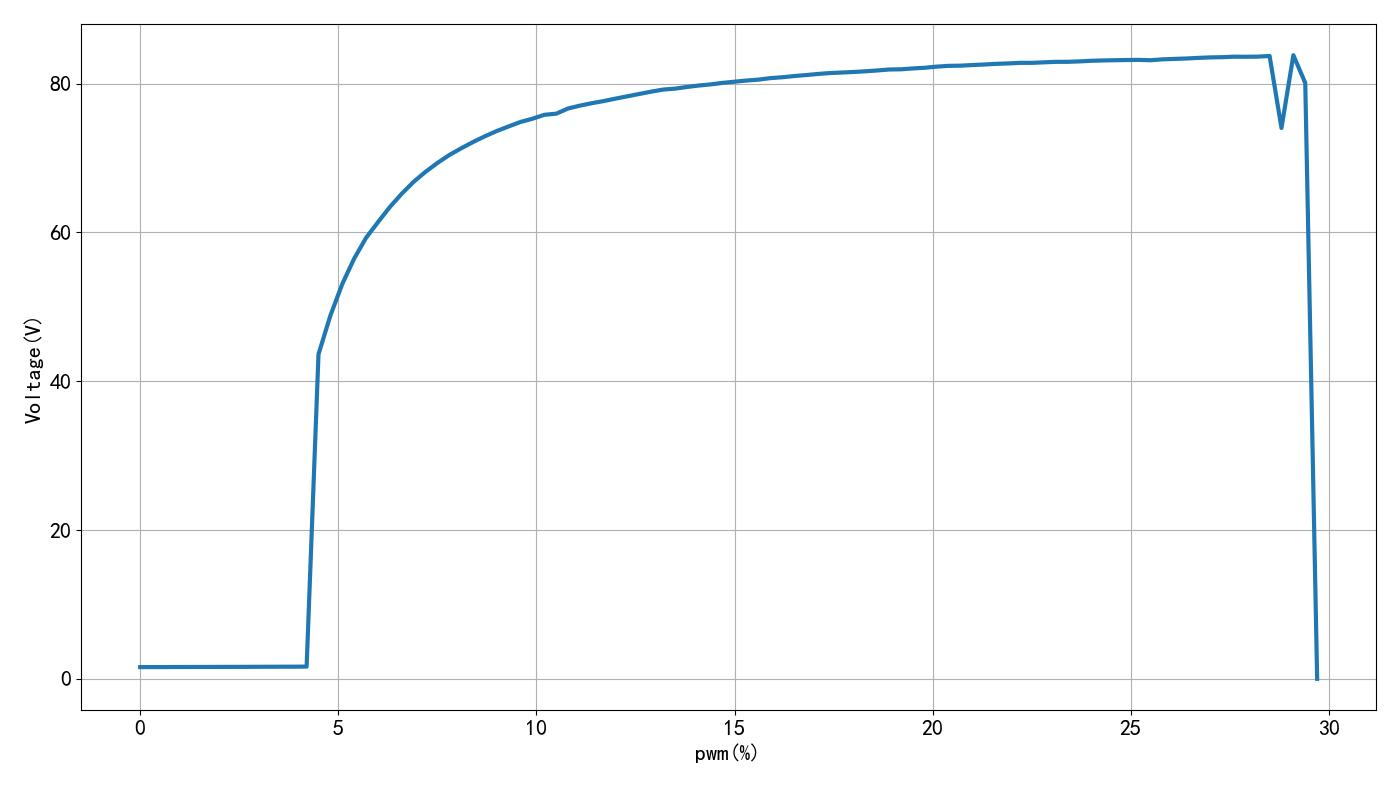

▲ 图1.4.1 设置不同的占空比,对应的输出电压有效值

▲ 图1.4.1 设置不同的占空比,对应的输出电压有效值

  将光耦串联的电阻从原来的 10k欧姆替换成 20k欧姆。 重新测试PWM 与输出电压之间的关系。  测试结果显示, 串联电阻的变化似乎对输出电压没有影响。
G2M1716890459_1920_1080.MP4|_-2

▲ 图1.4.2  输入输出电压波形

▲ 图1.4.2 输入输出电压波形

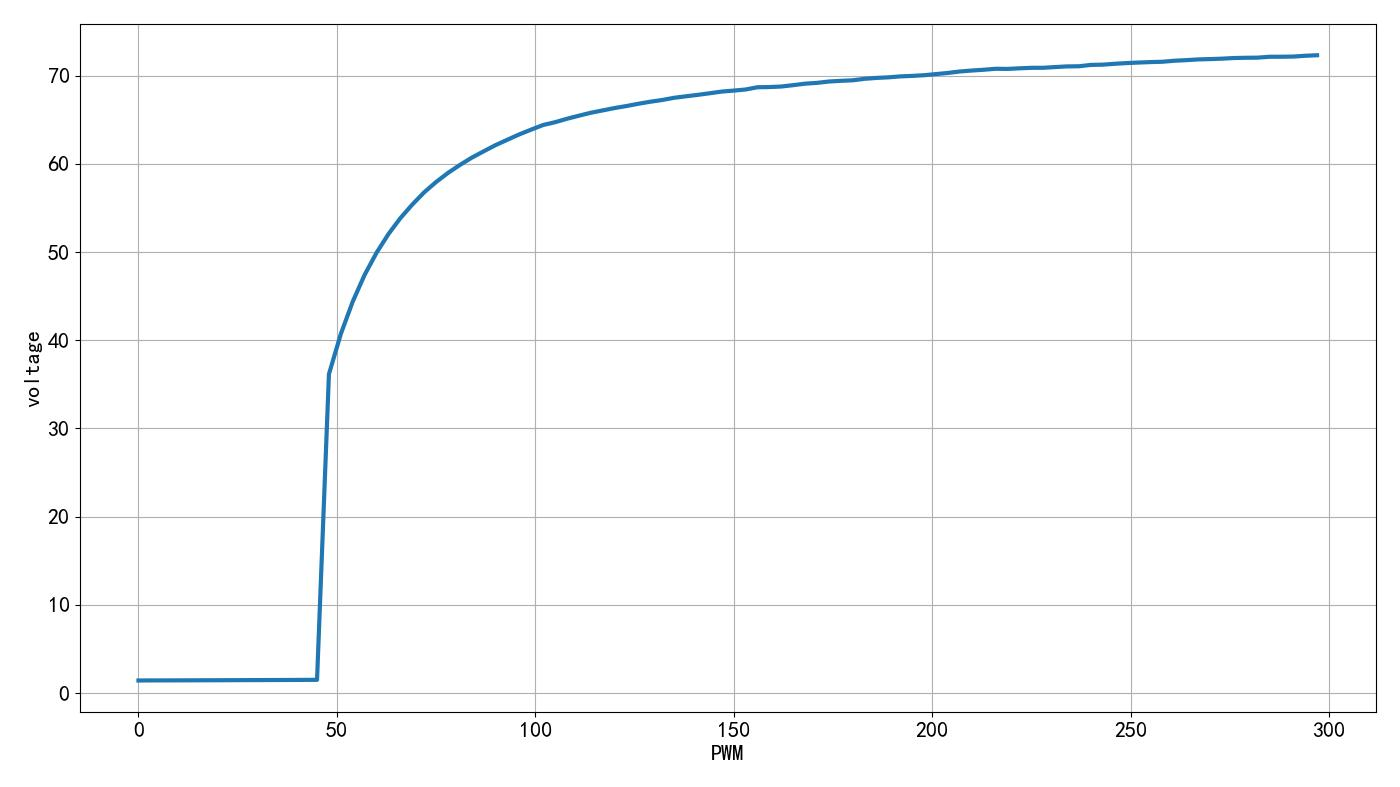

▲ 图1.4.3 将串联电阻修改成20k欧姆
▲ 图1.4.3 将串联电阻修改成20k欧姆

  将输入交流电压提高的 125V, 可以看到光耦的PWM占空比与输出交流电压之间的关系有了一些变化。  整体上还是一个非线性关系。
G2M1716890917_1920_1080.MP4|_-2

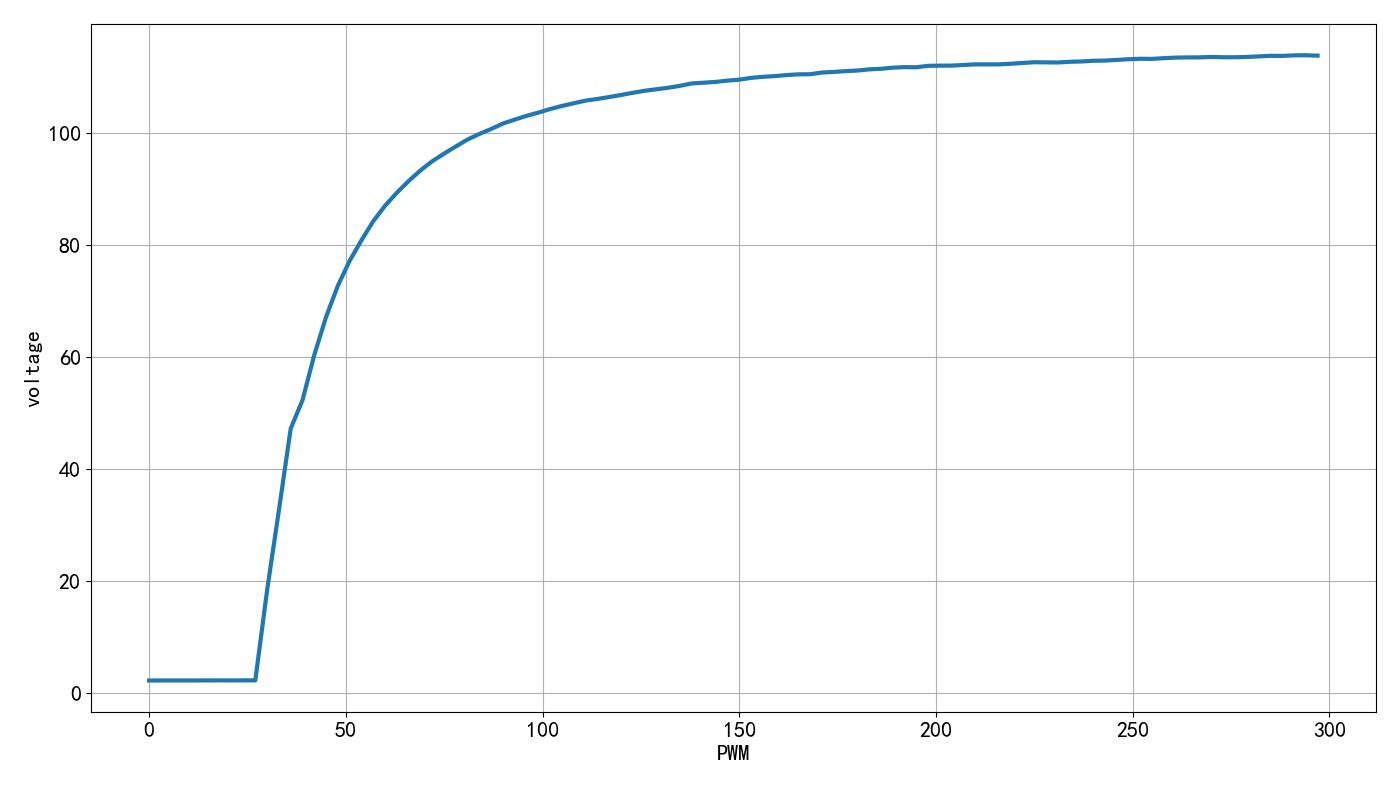

▲ 图1.4.4 将输入电压升高到 125V对应的PWM与输出电压的关系

▲ 图1.4.4 将输入电压升高到 125V对应的PWM与输出电压的关系

  将占空比从 30%降低到0%。  这个过程与占空比递增过程输出的电压基本上是重合的。  由此, 我们可以知道,   光耦的PWM 占空比, 与输出电压之间基本上是一一对应。 这种非线性, 使得利用电阻调节输出电压变得不那么容易了。  在控制过程中, 需要特别注意到这种非线性对控制稳定性的影响。

G6M1716892645_1920_1080.MP4|_-6

▲ 图1.4.5 占空比降低过程对应的输出电压

▲ 图1.4.5 占空比降低过程对应的输出电压



  结 ※


  文测试了利用光耦替代电位器, 控制双向可控硅的效果。  验证了它的可行性。  光耦的占空比与输出电压之间是一个非线性关系。

G3M1716892801_1920_1080.MP4|_-3
