01 插座转换

---

一、前言

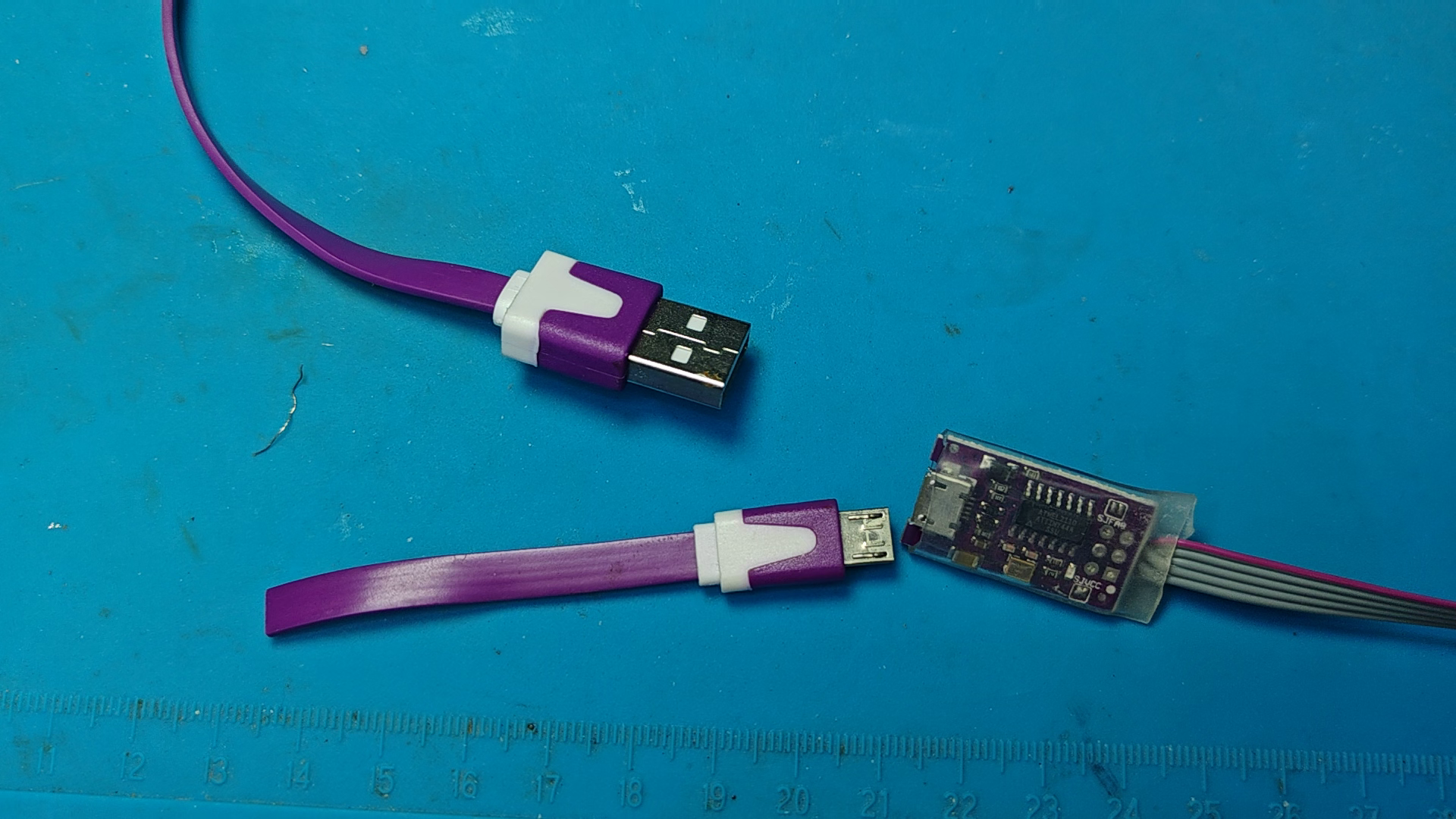

  手边有很多这种带有 MicroUSB 接口的模块。  需要使用对应的 USB电缆连接到计算机。  现在USB电缆更多的具有 TypeC 接口。  下面需要设计一款转换电路， 能够将 MicroUSB 接口转换 TypeC 的接口。

二、USB 管脚定义

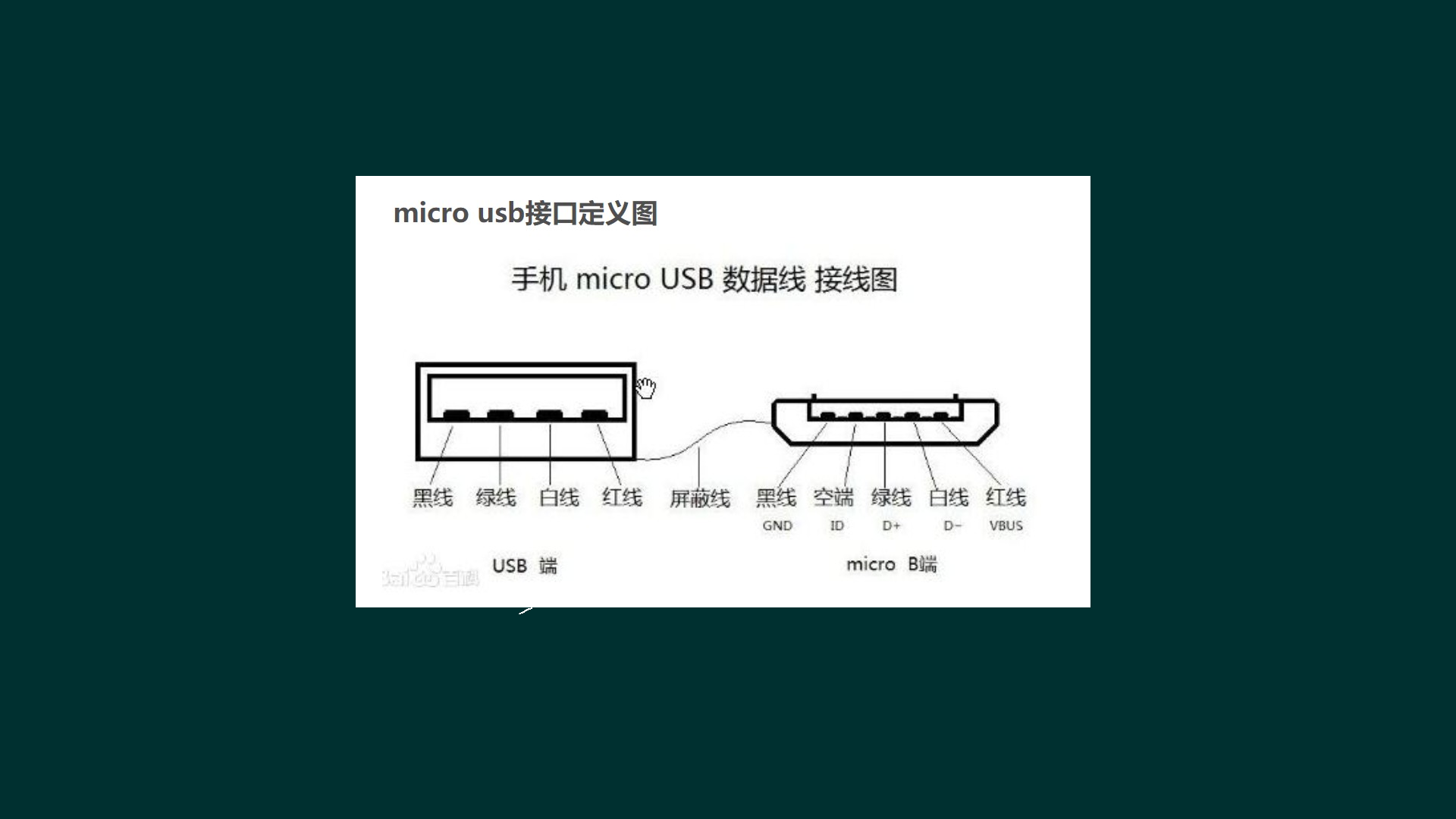

  这里展示了 MicroUSB 的插座中的管脚功能定义。  有一个特别的地方， 就是靠近地线的地方， 是一个空的管脚，  有的设计中， 将这个空的管脚连接到地线。  也有的设计中， 将这个空管脚悬空。

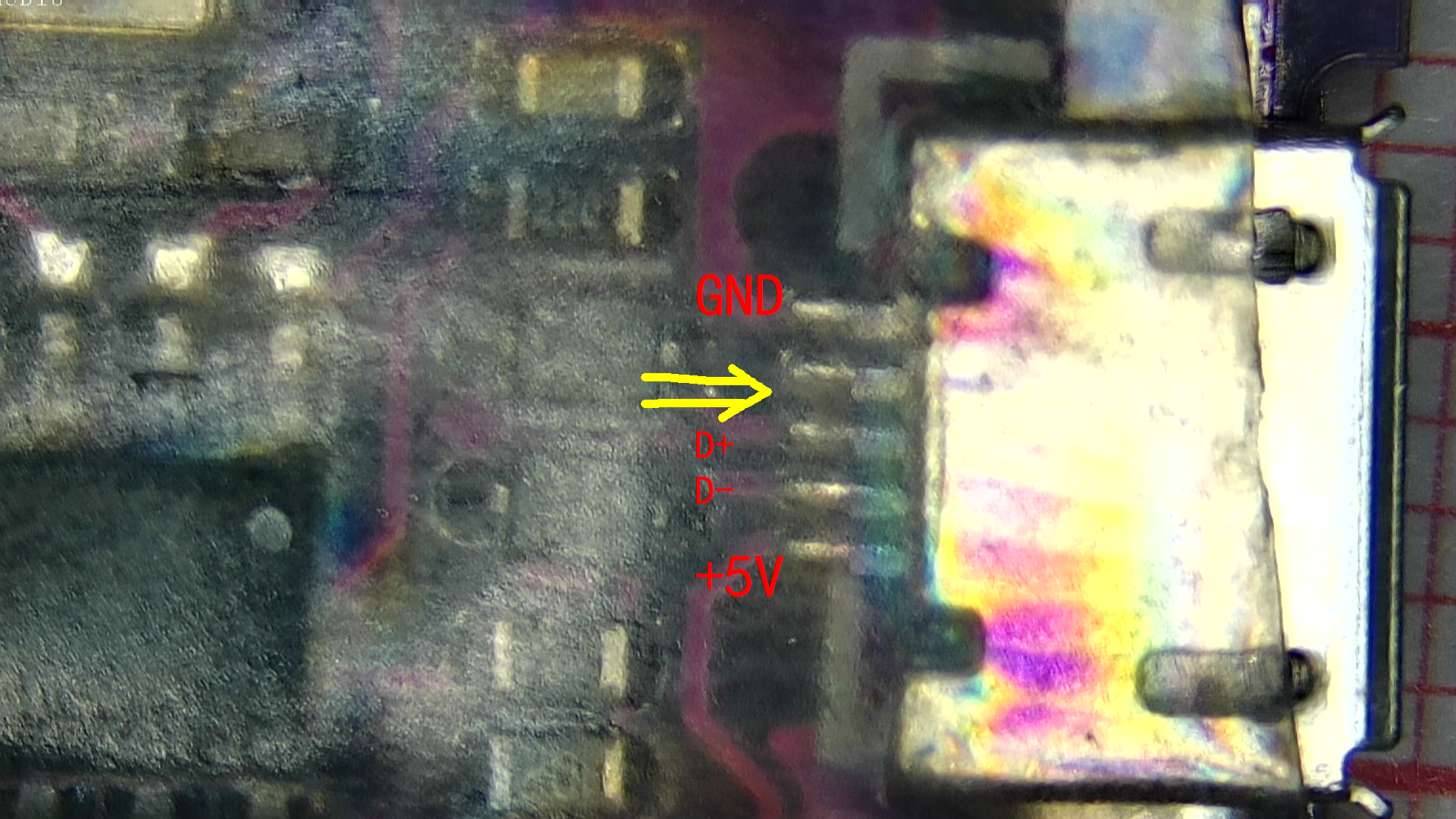

  观察电路模块中MicroUSB插座，  可以看到其中管脚的引线。 能够找到一个空的管脚，  这样其它四个管脚的定义就可以确定下来了。

三、设计电路

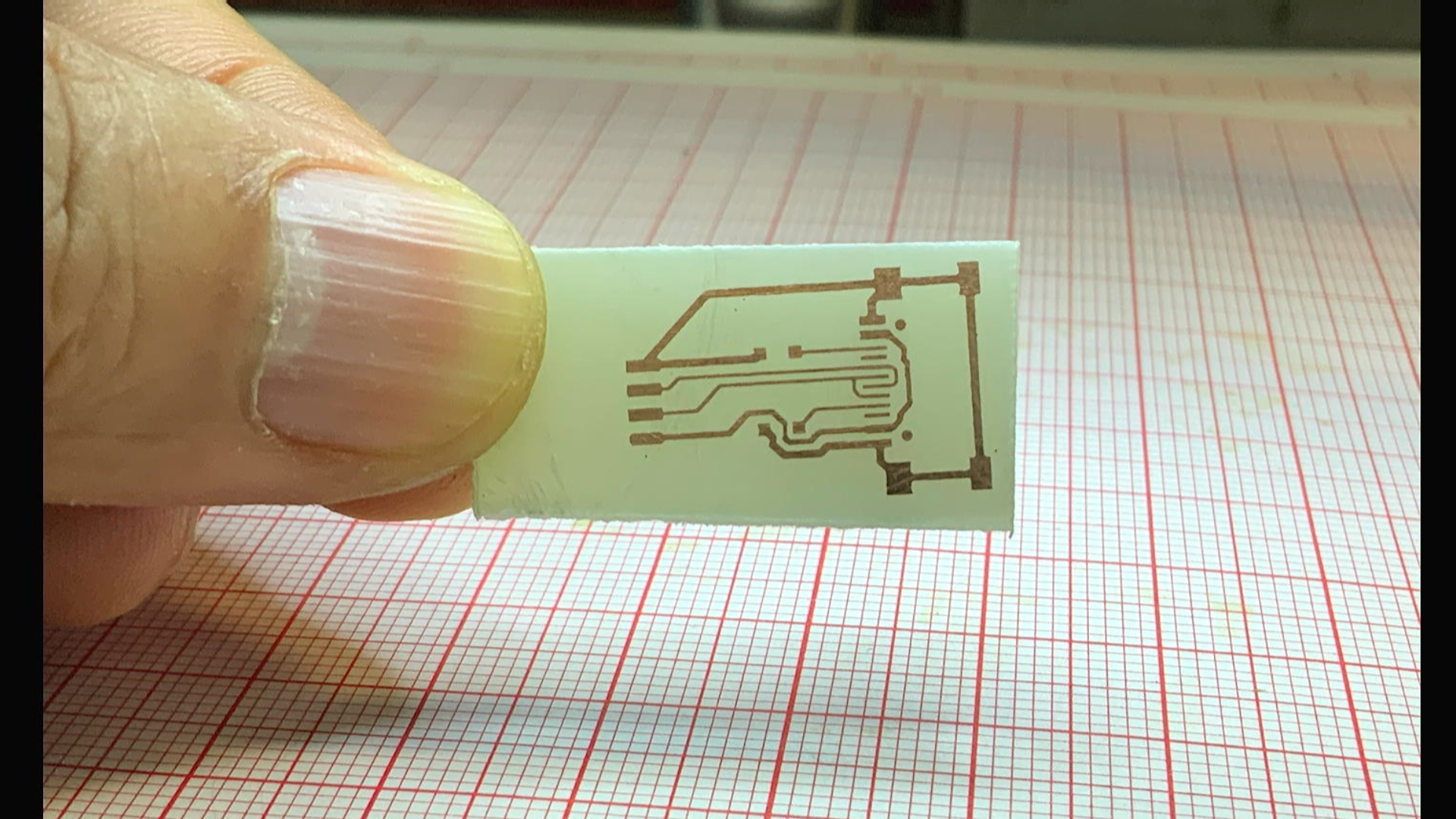

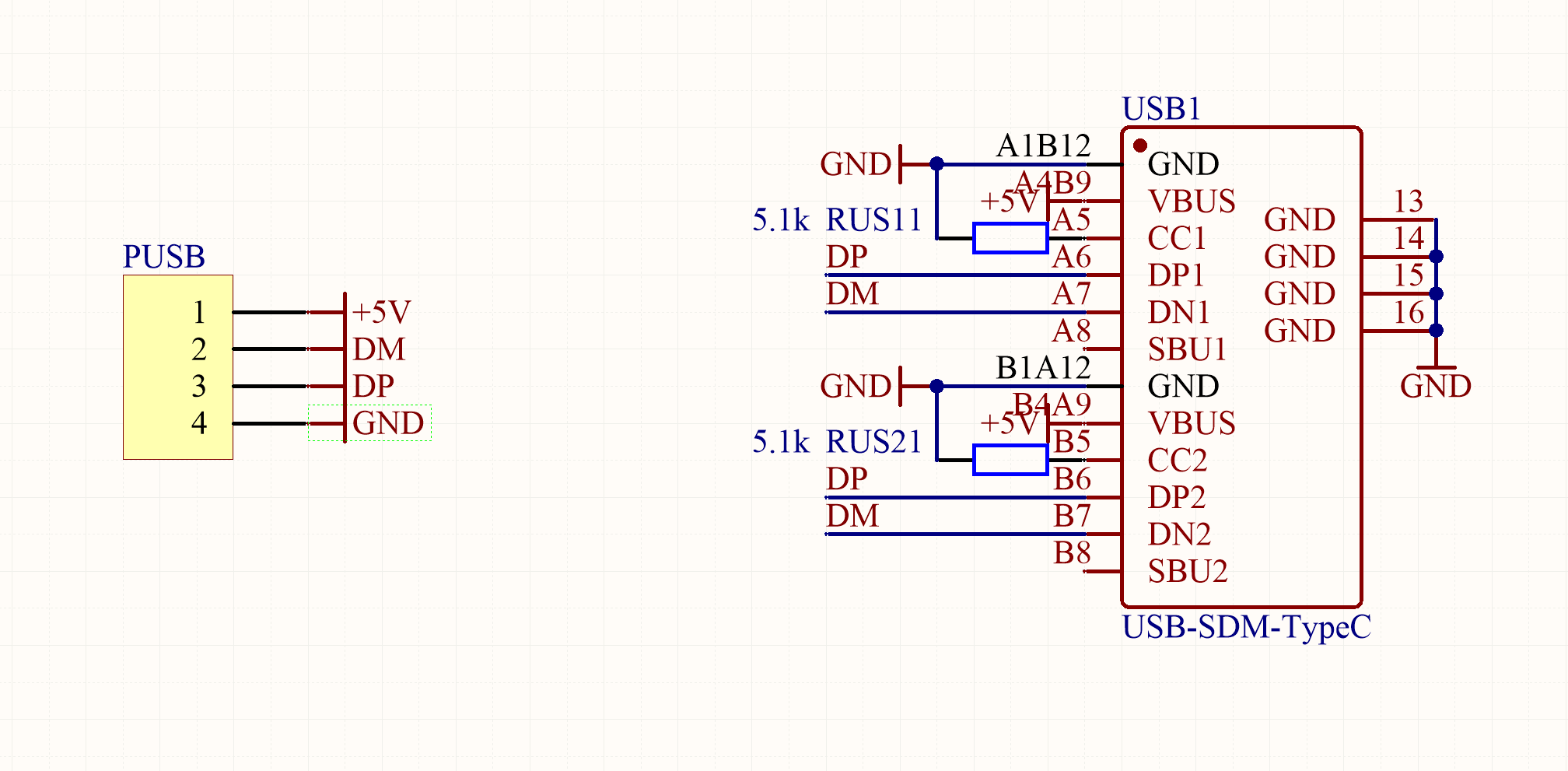

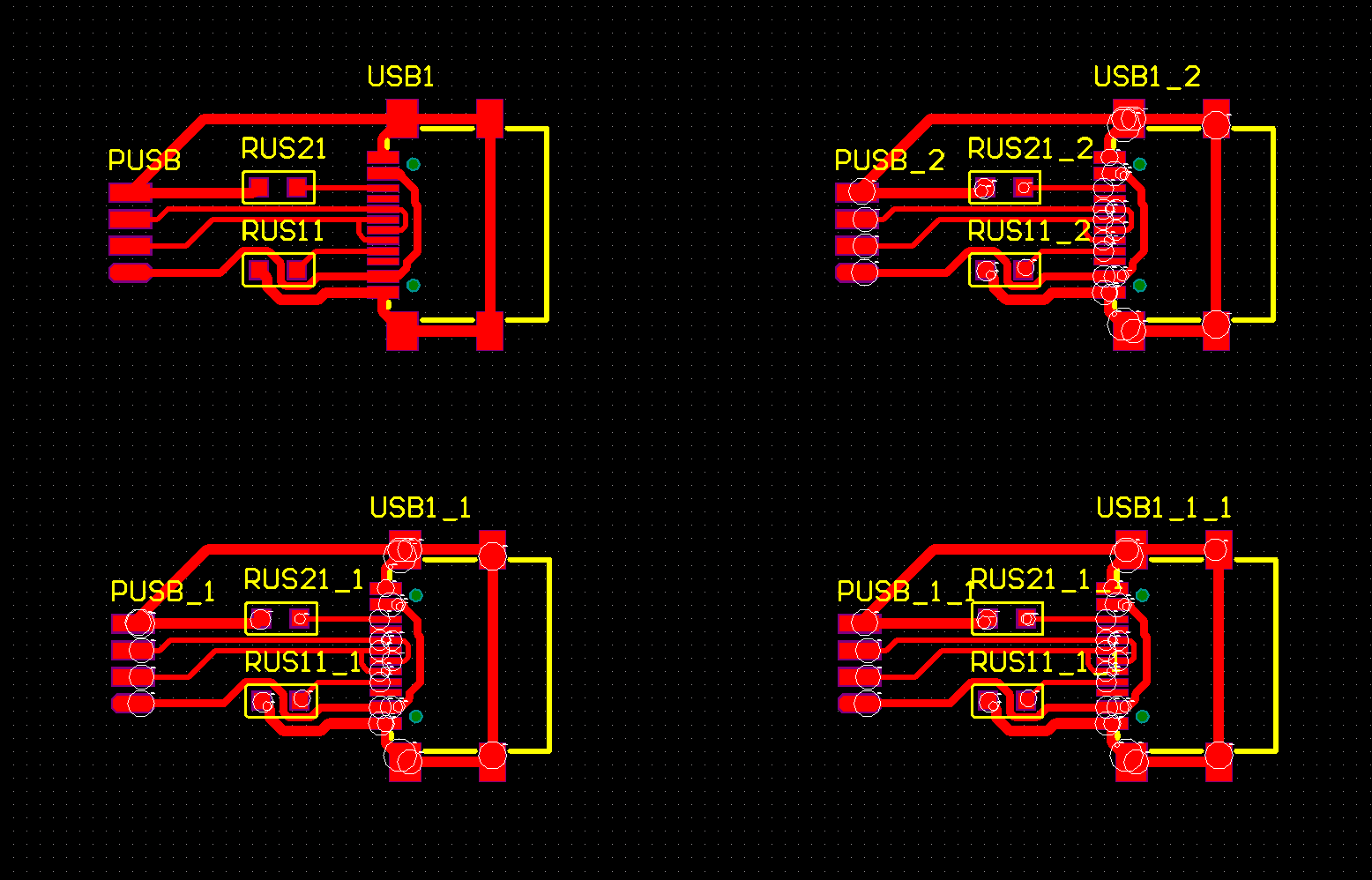

  设计电路原理， 很简单， 只是将两个USB接口的四条电线对应连接起来即可。  布置单面PCB， 适合一分钟制板， 一分钟之后， 得到测试电路板。  电路板制作的非常完美。  下面进行焊接测试。

AD\Test\2024\August\MicroUSBTypeC.PcbDoc

▲ 图1.3.1

▲ 图1.3.2

四、焊接测试

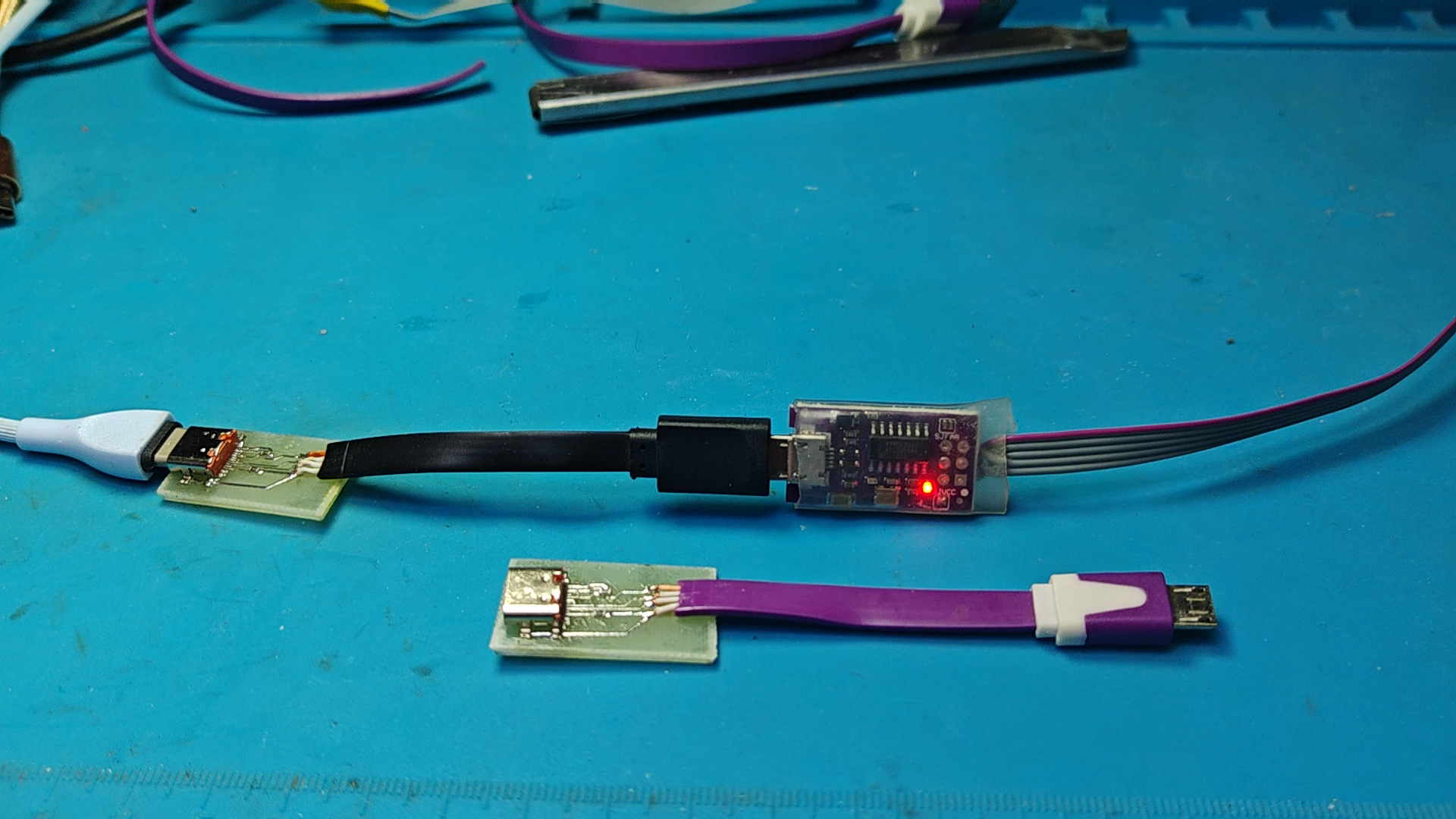

  焊接两块接口模块，  经过测试， 转接模块工作正常。  这样验证了这个转接电路设计是正确的。



※ 总  结 ※

---

  本文设计了一个USB转件电路。 将 MicroUSB 的接口转成 TypeC 接口头，  这样可以将原来很多MicroUSB模块修改成 TypeC接口。

---
