倍压检波工作原理
01 倍压检波
一、前言
将交变电压信号转换成直流信号， 需要进行整流， 或者说检波。 为了提高检波的效率， 有的应用使用了倍压检波。 甚至有的时候使用了四倍压检波。 当然了， 这些电路的工作基础， 都是基于二极管的单向导通特性。 昨天， 看到B站朋友询问倍压检波的原理。 下面尝试着结合 LTspice 电路仿真来说明倍压检波的原理。
二、仿真结果

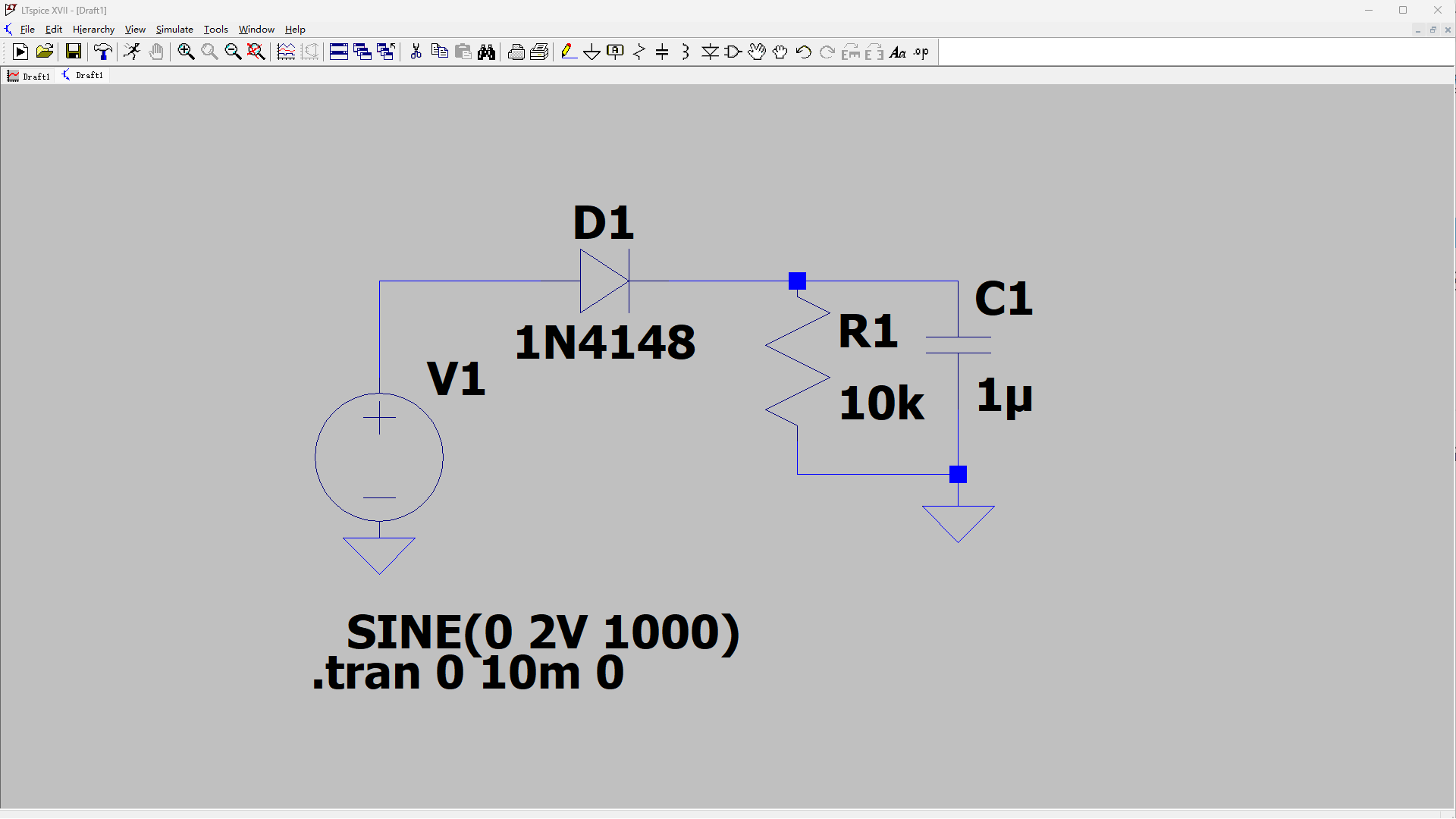

我们首先在 LTspice中搭建一个半波检波电路。 信号源输出峰峰值为2V ， 1kHz 的交流信号， 二极管检波负载为 RC电路， 电阻为 1k欧姆， 电容为 1微法。 仿真之后， 观察 10ms 之内的输出波形。 可以看到在负载电阻上出现了波动直流。 这个波动有点大， 可以增加RC数值来加以改善。 将电阻R1增加到10k欧姆， 使用 PYthon 绘制仿真结果， 这样看起来比较清楚。 可以看到输出直流波动减少了。 直流距离交流峰值之间的 0.6V的压差， 是由于 二极管前向导通电压造成的。
▲ 图1.2.1 半波检波结果

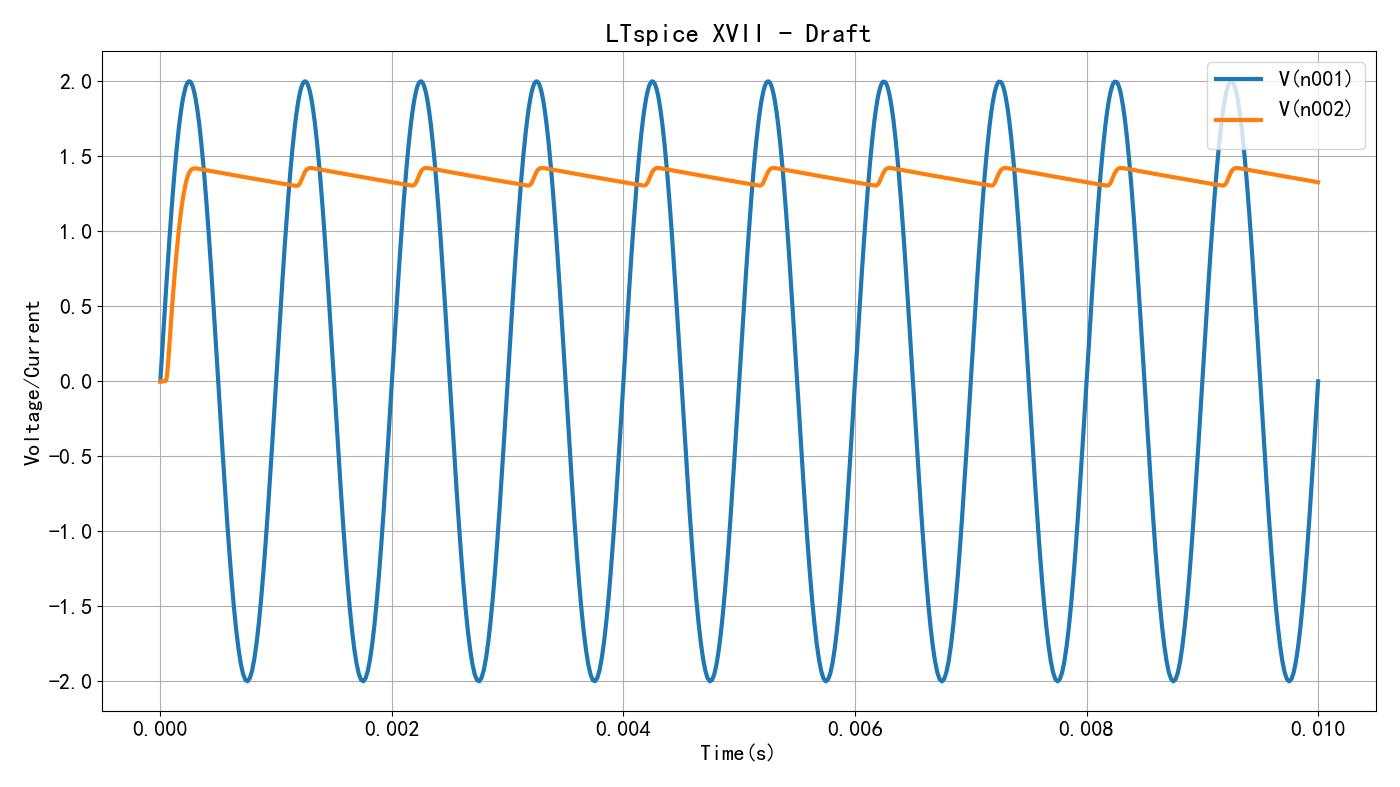

▲ 图1.2.2 负载为 10k时对应的半波检波结果

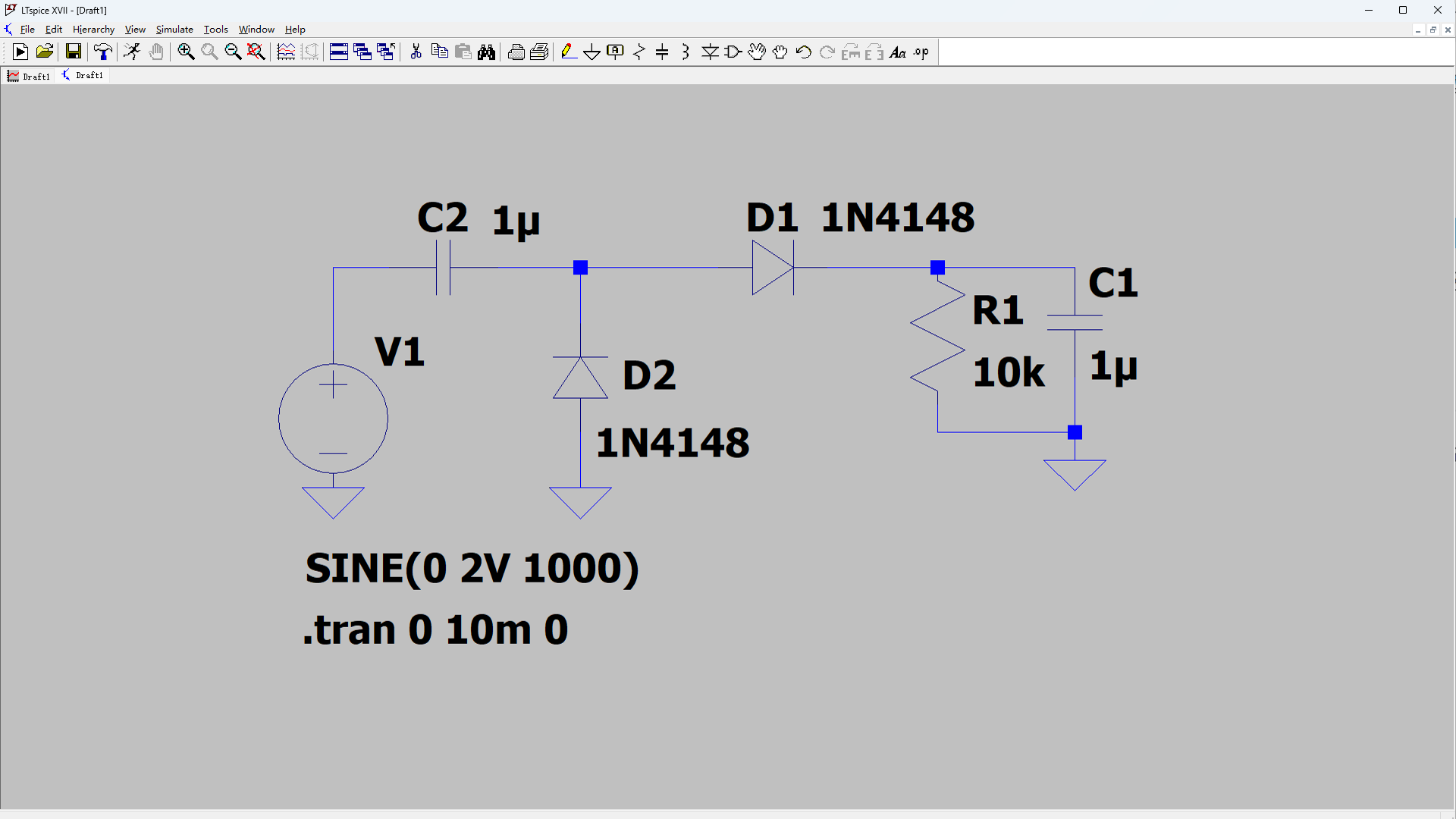

接下来， 在原来的电路基础上， 增加一个电容和一个二极管。 形成倍压检波。 请大家注意它们的连接方式。 特别是二极管的极性向上。 这里电容 C2 取 1微法。 下面介绍一下工作原理。

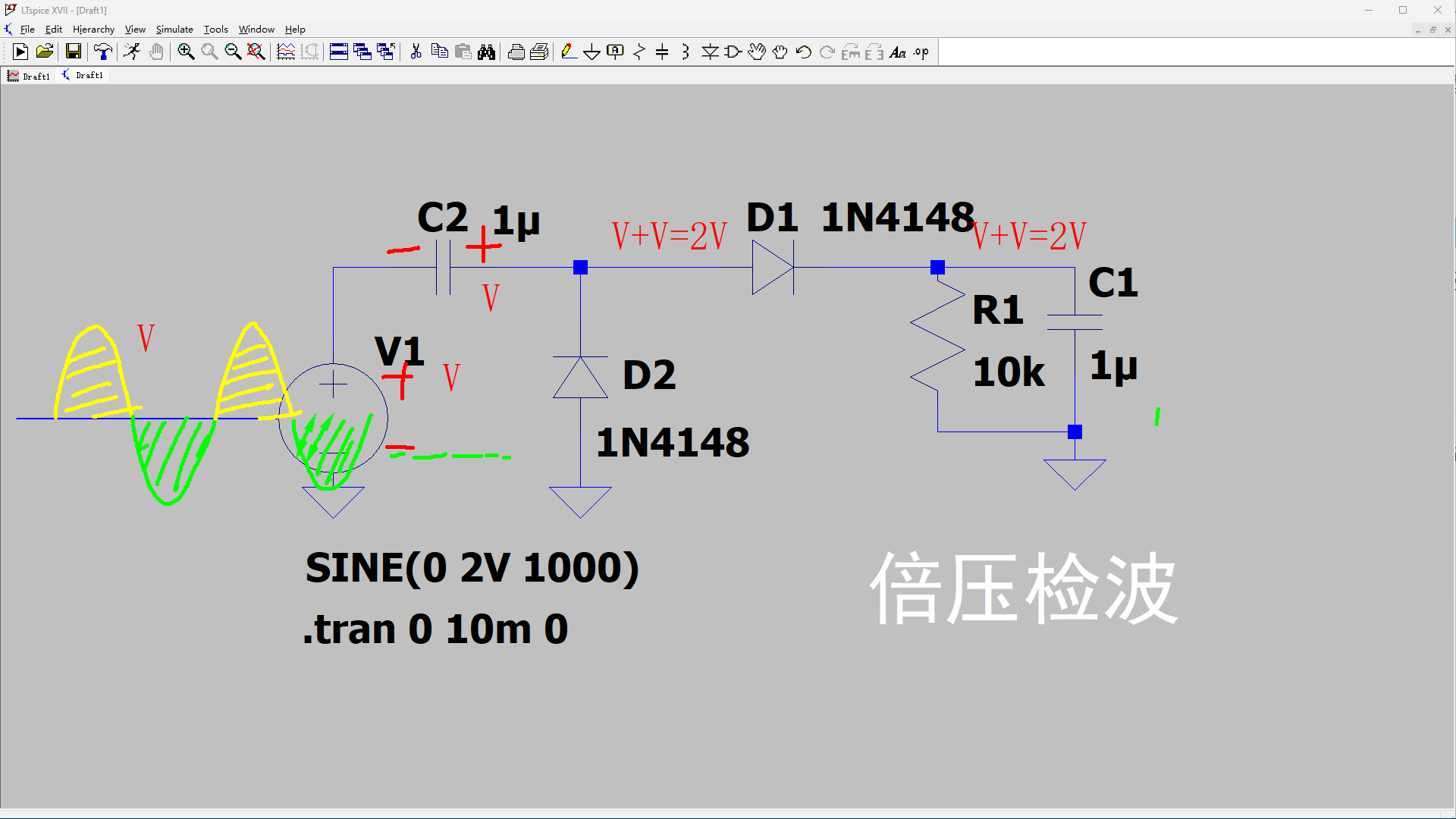

对于这个倍压检波， 我们分析前面两个周期的输入交流电信号作用下电路的工作课程。 假设第一个是正半周电压， 这个上升的电压通过C2， 耦合到D1， 通过D1 给负载充电。 此时 D2 是反向截止的。 在输入电压达到峰值的时候， 电容C2 也充有左正右负的电压。 接下来， 对于负半周， 输入信号通过C2 耦合到二极管 D1， D2。 D1截止， D2 导通， 给C2 反向进行充电。 结果 C2 形成左负右正的充电状态。
接下来的正半周。 输入信号重新通过C2 给D1施加电压。 此时， 由于C2在前面已经充有电压， 假设理想情况下， 这个电压与输入信号的峰值相同。 那么在输入信号达到峰值的时候， 在 D2，D1连接处就会形成 两倍峰值的电压。 这个电压经过 D1 给负载充电， 理想情况下也会使得负载电压上升到2倍峰值电压。 这个过程重复进行， 最终， 输出会达到输入信号峰值的两倍。 这也就是倍压检波的基本原理。 倍压检波过程的理解复杂度与全桥整流理解复杂度基本上相当。

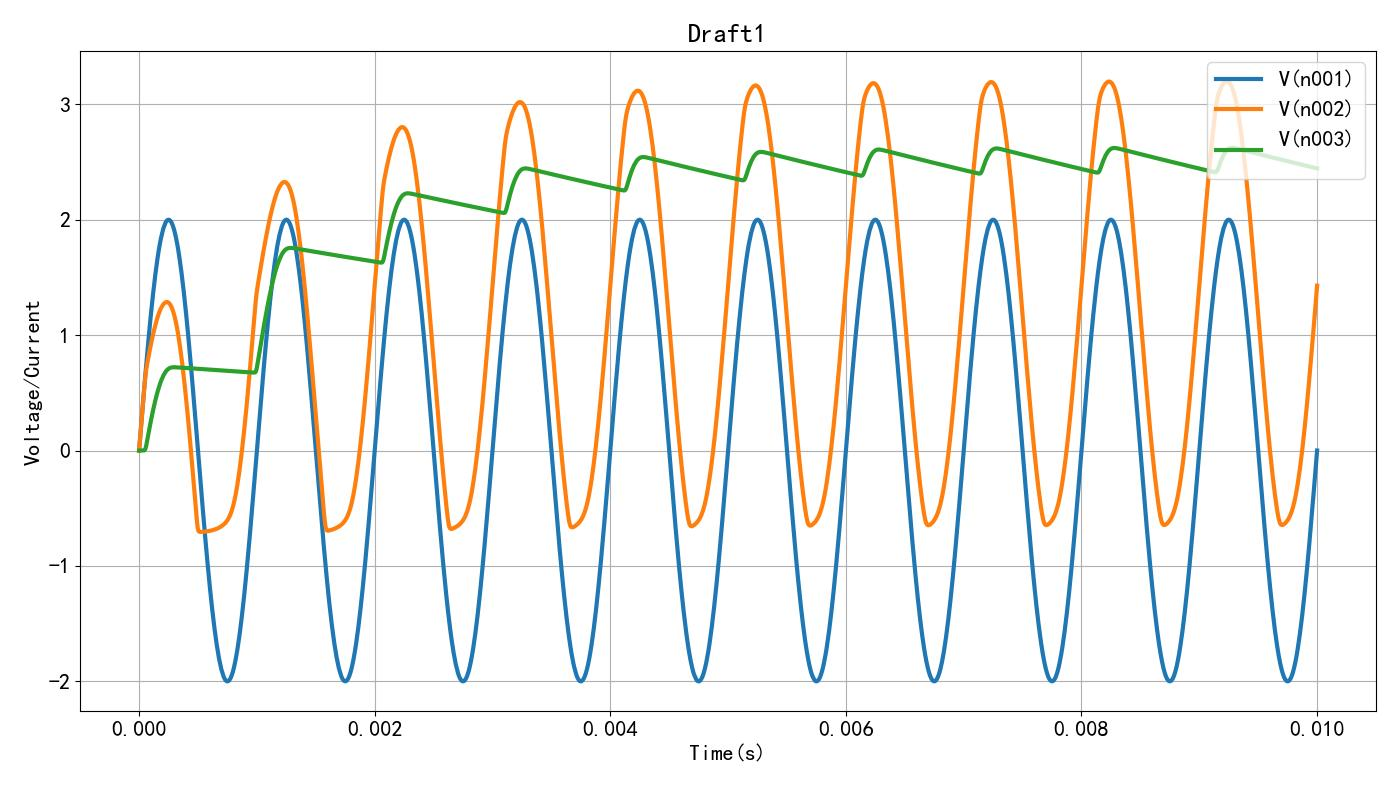

▲ 图1.2.3 倍压整流对应的电压信号波形

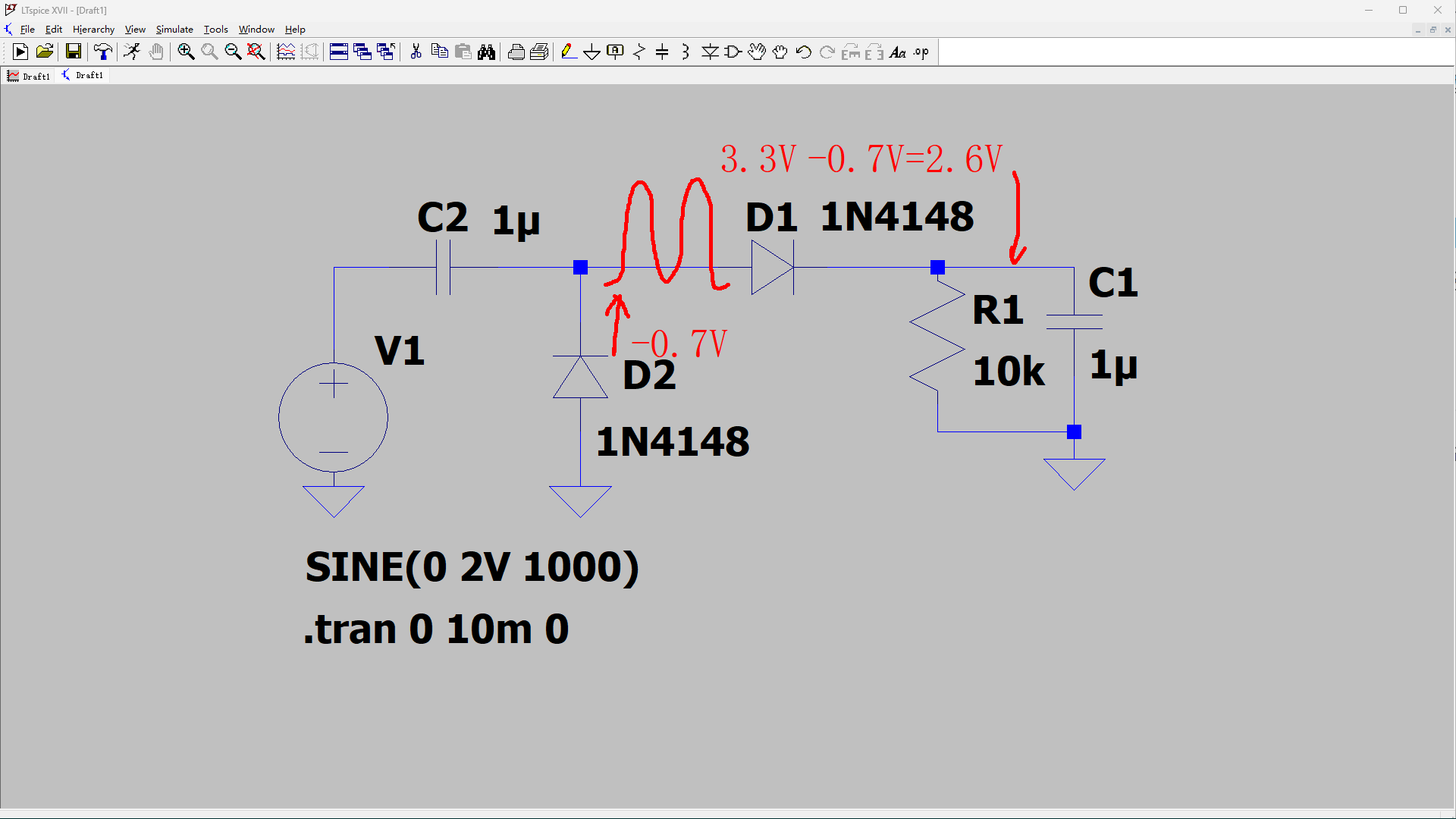

下面， 我们分别观察输入信号 中间节点以及输出信号的电压波形。 在 LTspice仿真结果窗口中， 曲线看不太清楚， 还是将结果导入 Python 绘制出仿真结果。 蓝色信号为输入的峰峰之为 2V的电压信号。 橙色信号是中间 D2 二极管上的电压信号。 可以看到它最低电压为-0.7V左右， 最高电压为3.3V， 比4V电压， 也就是两倍的输入信号峰值电压小了 0.7V。 对照电路图， D2上的电压范围， 最低是由它的导通电压钳位在 -0.7V， 最高电压是3.3V， 这个电压经过D1 之后， 变成了 2.6V左右。 最终给负载电容充电。 由此可以看到， 输出最终的电压与理论的两倍输入电压峰值之间 ， 还相差了两个二极管导通电压降。 在仿真结果中， 可以看到 绿色的输出电压曲线的平均值为 2.6V左右。

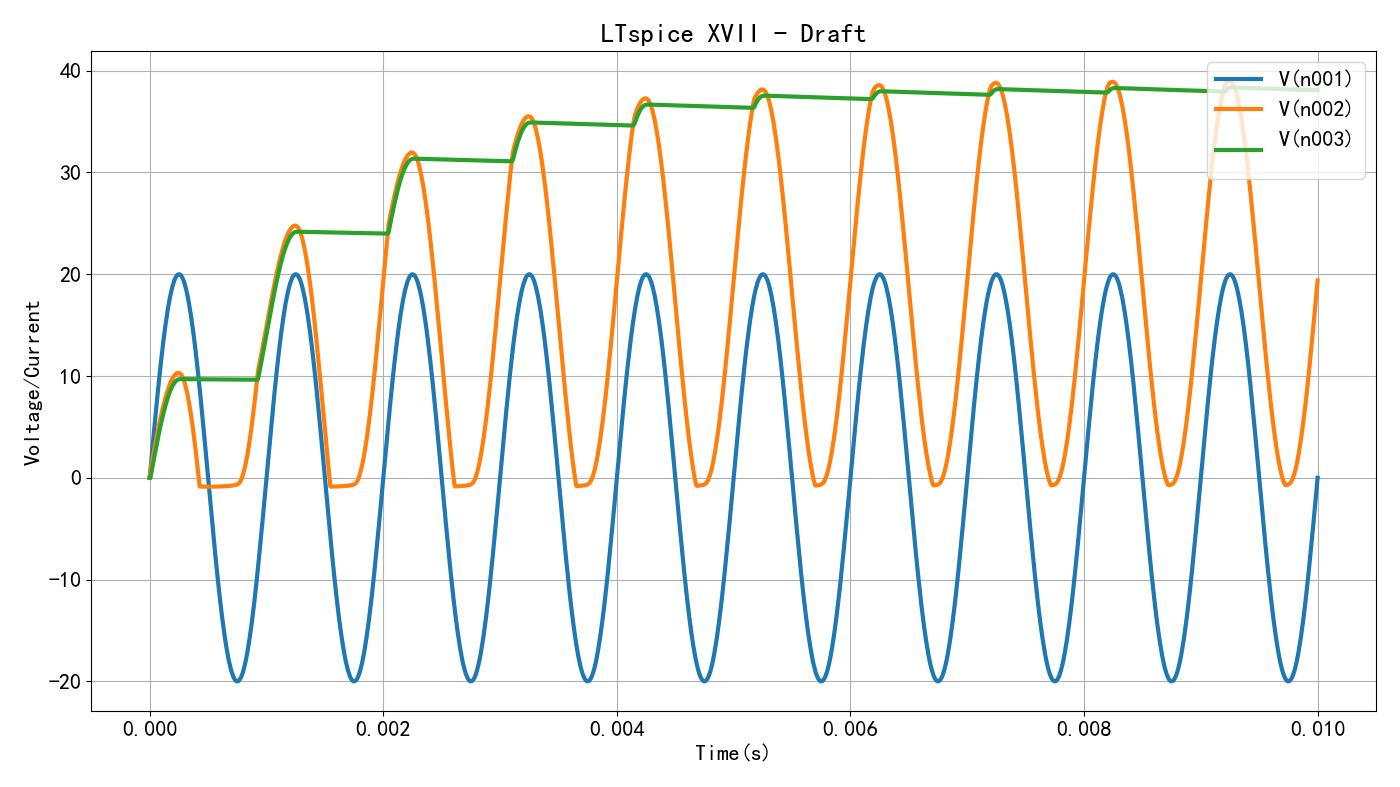

下面将输入信号幅度提高到20V， 观察与拆下仿真结果。 可以看到输出倍压幅度也提高了。 不过似乎输出电压信号平均值大约为 34V， 距离2倍压40V相差了 6V左右， 这比两个二极管前向导通电压要大。 这是为什么呢？。 这是因为此时， 输出RC负载放电电流也增加了， 充电还没有达到峰值变开始下降了。 提高负载电阻， 将其增加到100k欧姆， 此时，检波输出就比较平稳了。 输出的平均电压也增加了。 中间二极管上的峰值电压为38.9V， 输出电阻的峰值， 达到了38.3V。 这就比两倍的二极管导通电压只是增加了四分之一左右。

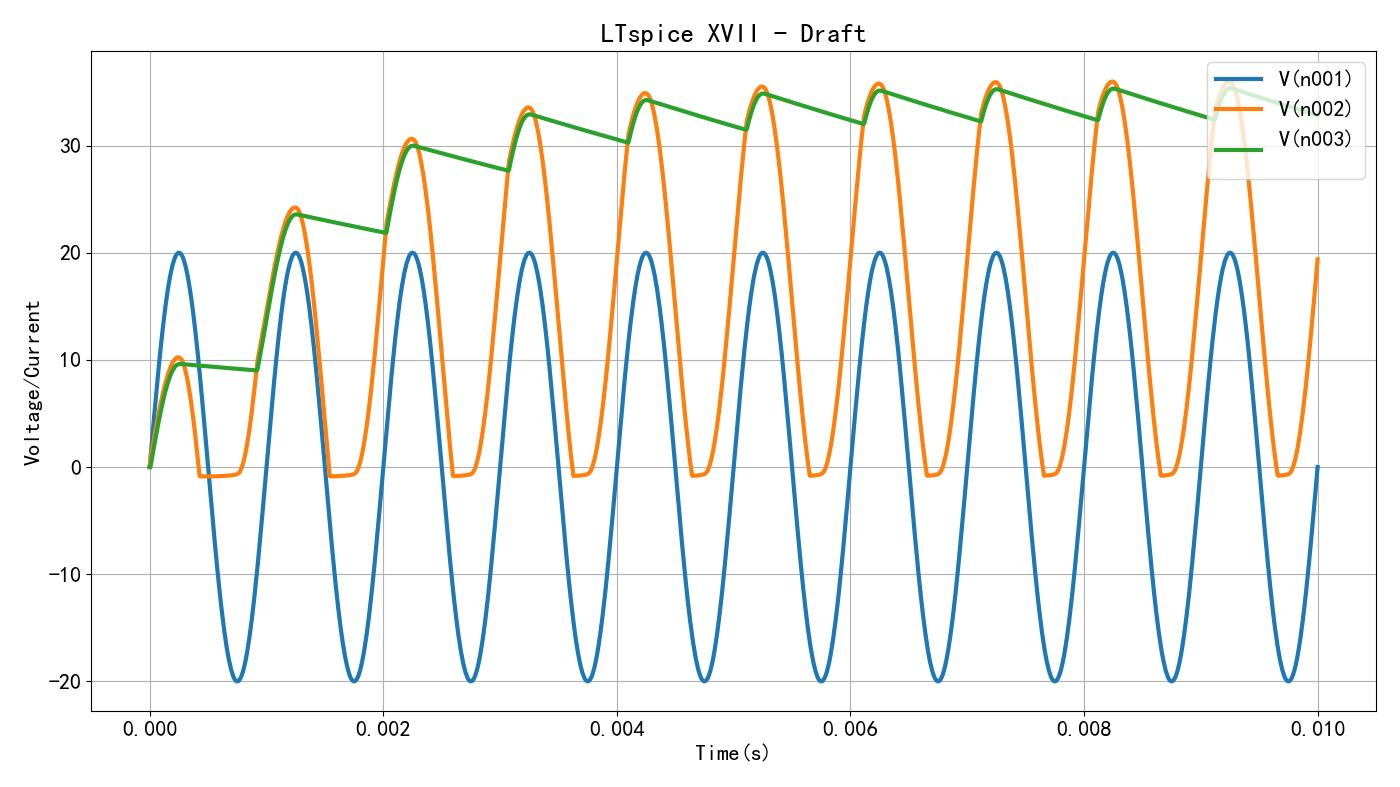

▲ 图1.2.4 在输入电压峰值为20V是对应的检波结果
▲ 图1.2.5 负载电阻为100k欧姆是对应的结果
※ 总 结 ※

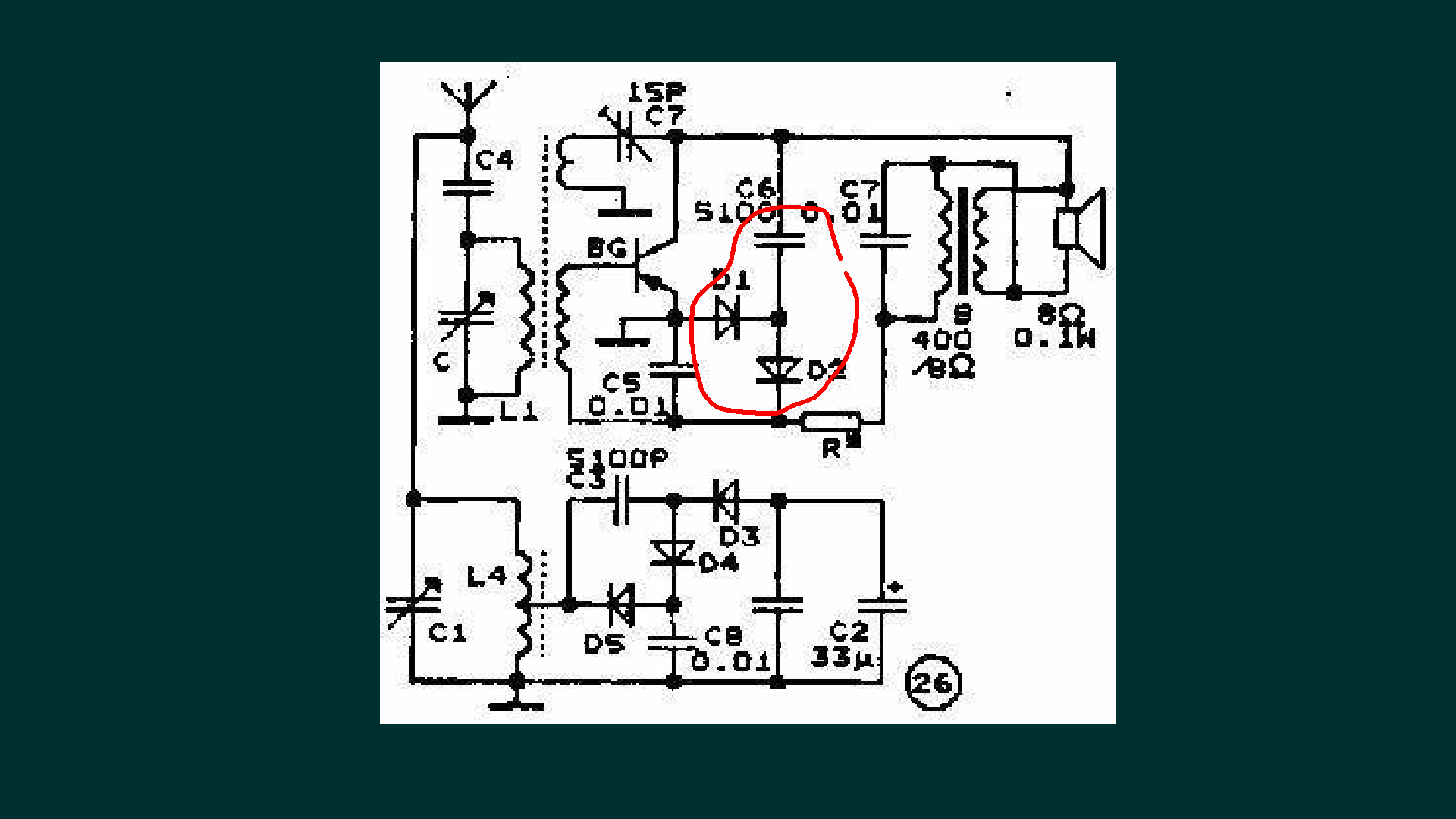

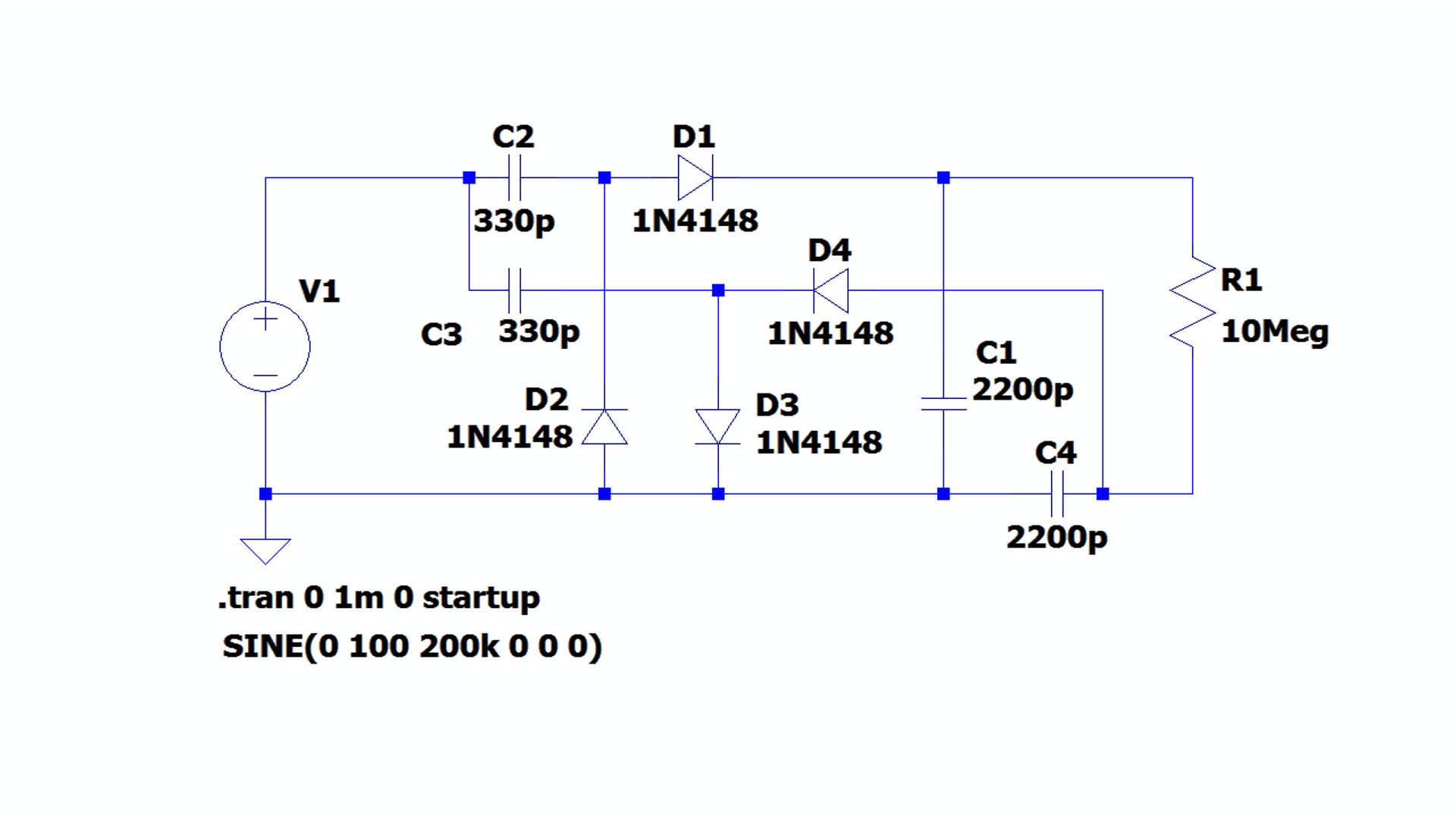

本文简单的讨论了倍压检波电路。 在实际电路中， 由于二极管前向导通电压的影响， 输出检波电压要比输入信号峰值的两倍要小一些。 在来复式收音机电路中， 可以通过调整偏置电阻R1， 给 倍压检波二极管产生一定的正向偏置， 这样就可以减小二极管导通电压的影响， 提高检波输出信号的幅值。 基于此， 也可以理解多级倍压检波电路的原理。 比如这里给出的就是一个四倍压检波电路。 具体分析可以参见相应的博文介绍。
