小型直流电机上的滤波电容

电机上的滤波电容

• 电机上的104电容



01 电机电容

---

一、前言

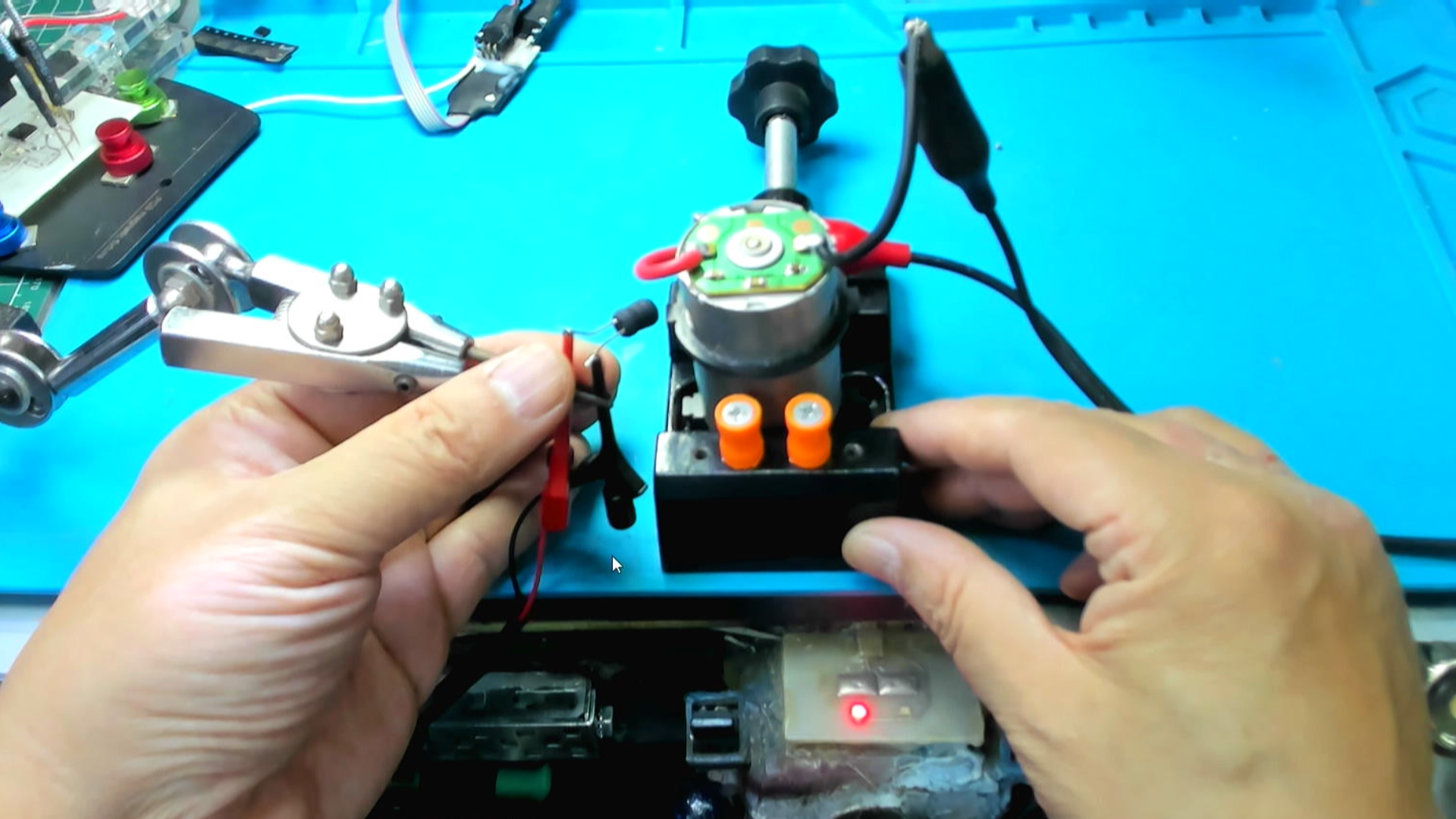

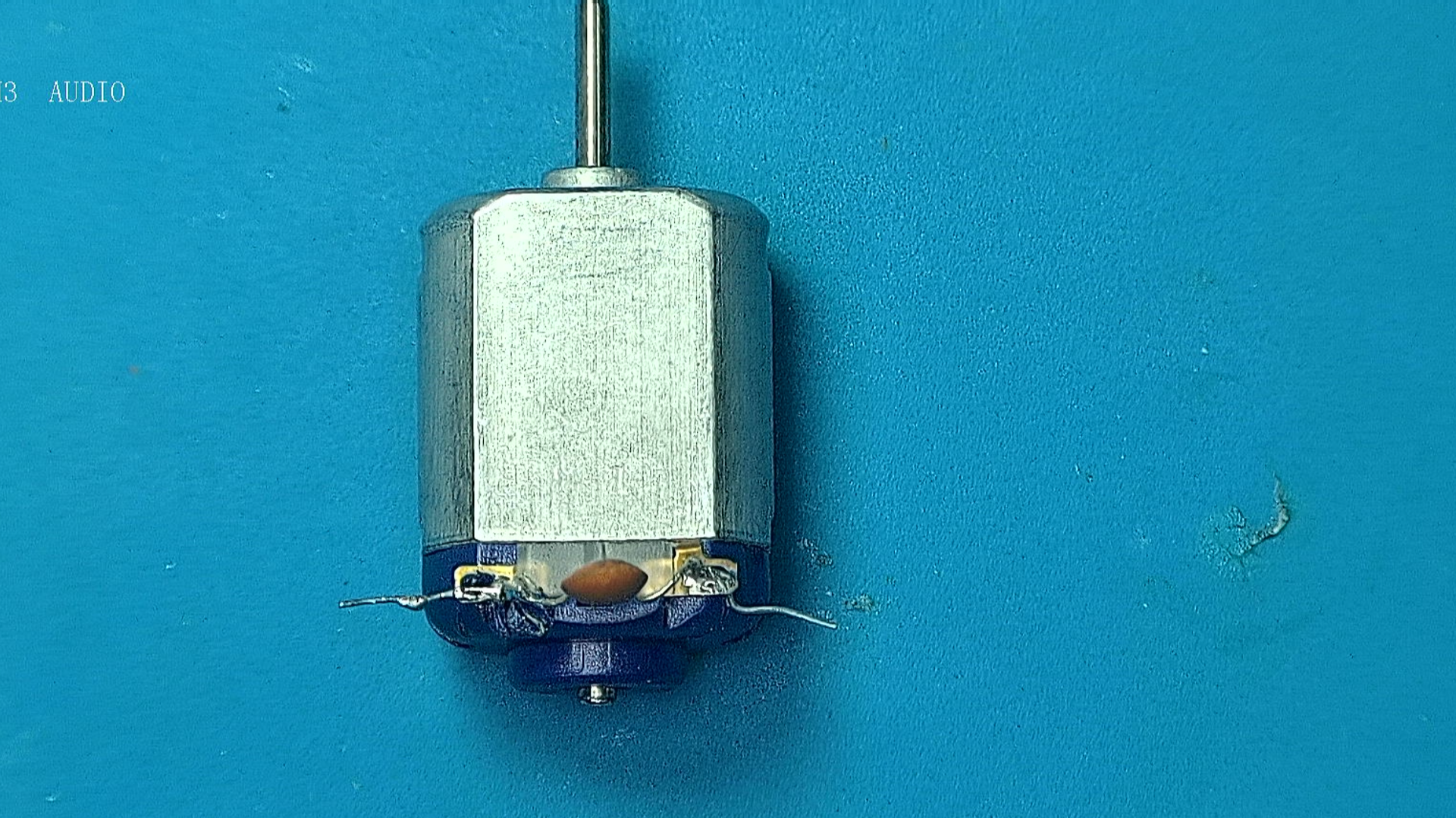

  今年五月份测量了这款小型电机上面的 0.1 微法电容的作用.  使用示波器可以测量电机两个端点出现的尖峰脉冲信号.  由此, 电机内部的噪声可以通过引线辐射到外部空间.  现在手边有这样一个大功率的电机.  可以看到电机后面有一个电路板,  上面拥有三个1206 封装的0.1微法的贴片电容. 也是用于抑制电机内部的噪声辐射。 下面测量一下它的作用。

二、电路结构

  可以看到，  电机两个电极分别焊接在电路板的左右两个电路上。  中间这颗电容是连接到两个供电电极。 左右两颗电容连接在中间电极。  通常情况下， 中间电极应该 与电机外壳相连。 现在空缺这。

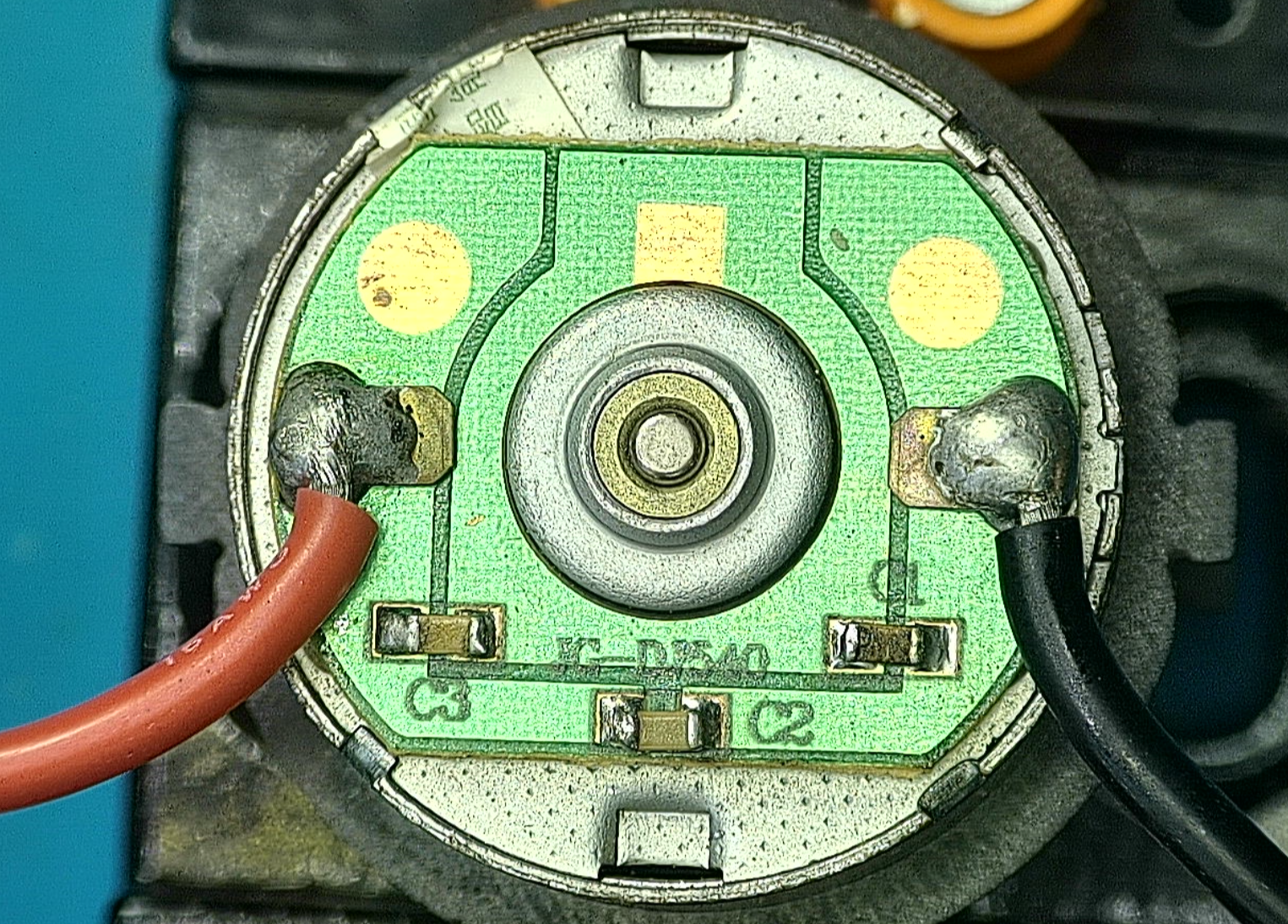

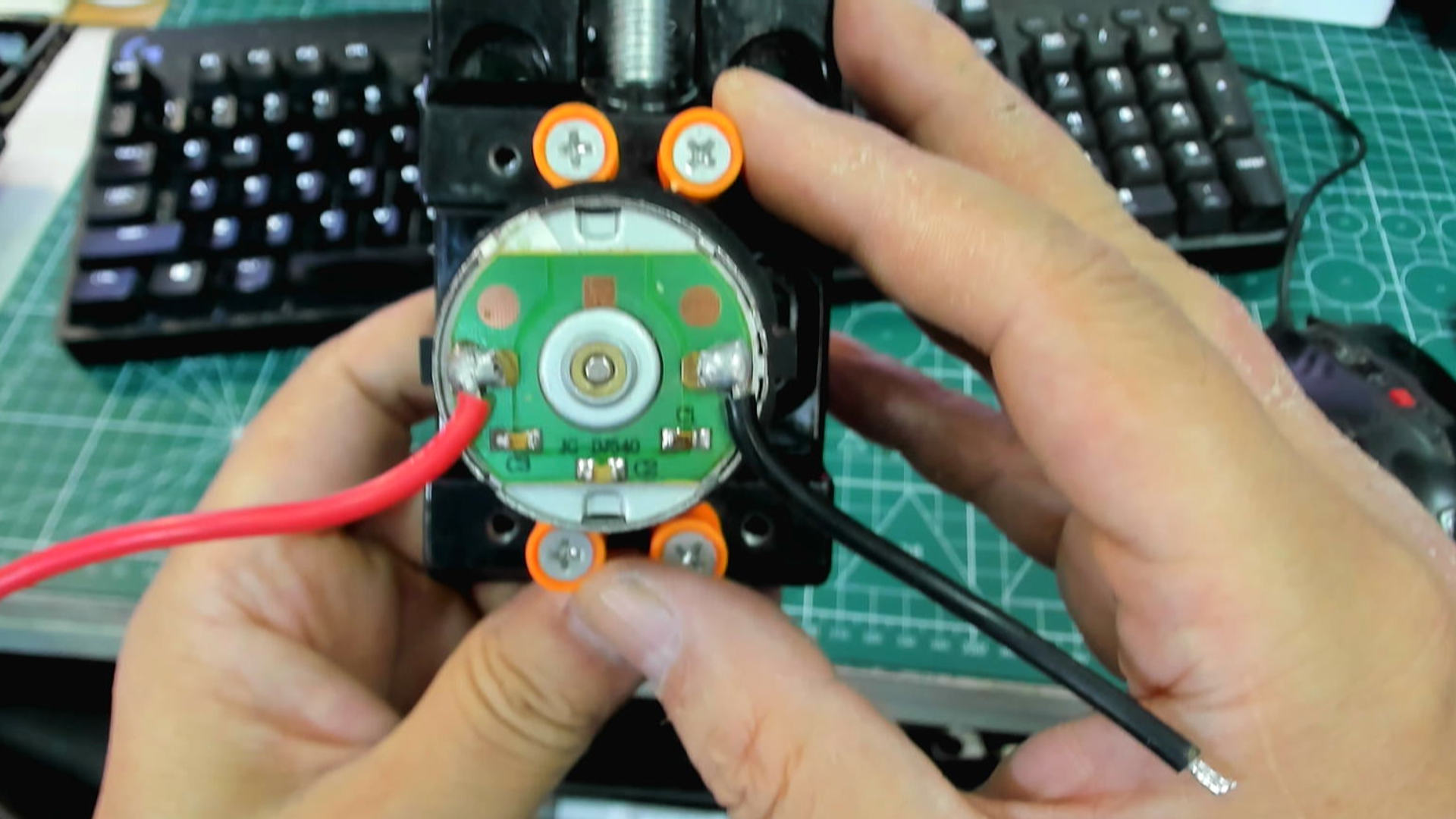

▲ 图1.2.1 电极背后的电路板上的滤波电容

三、外部干扰信号

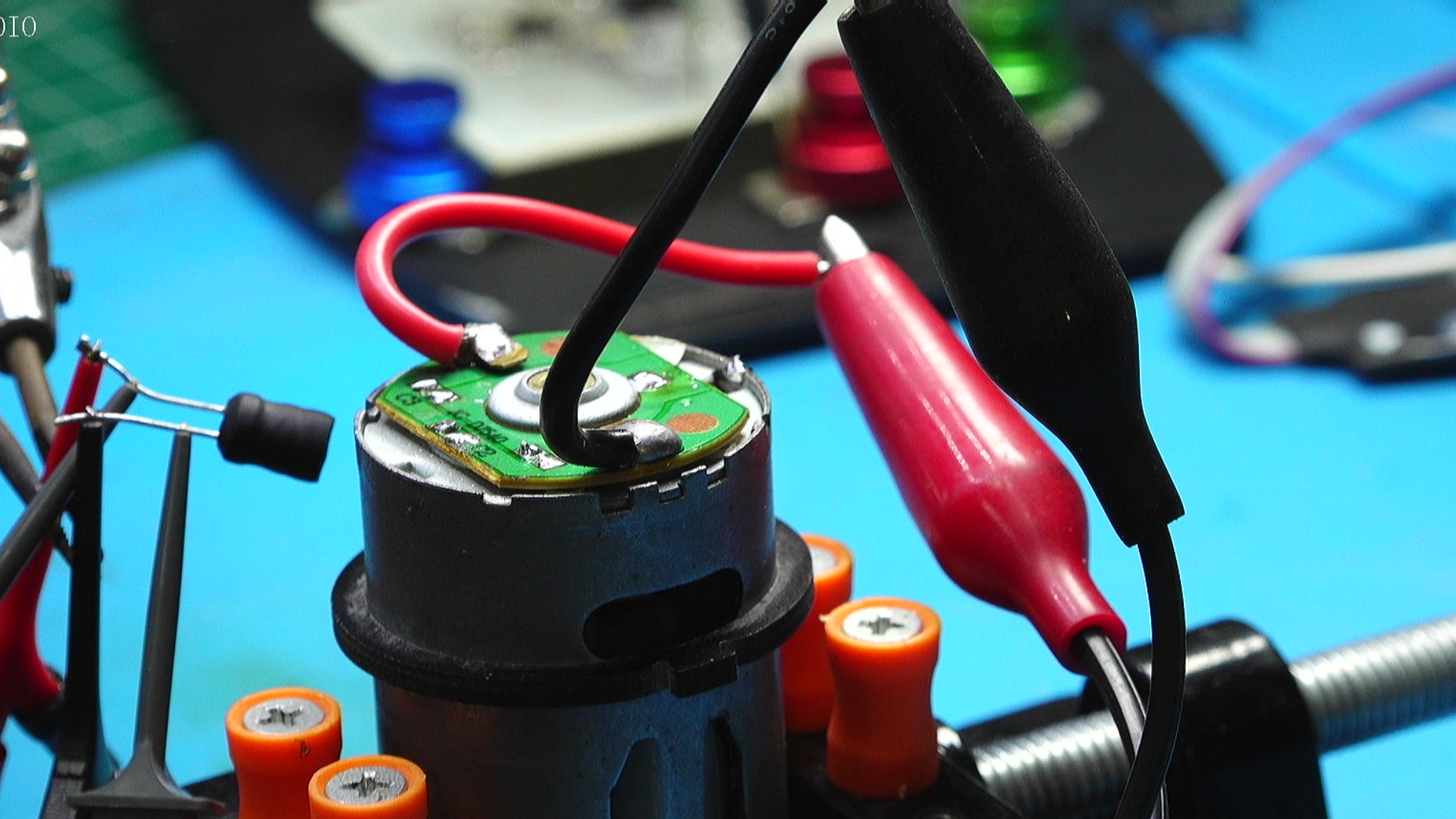

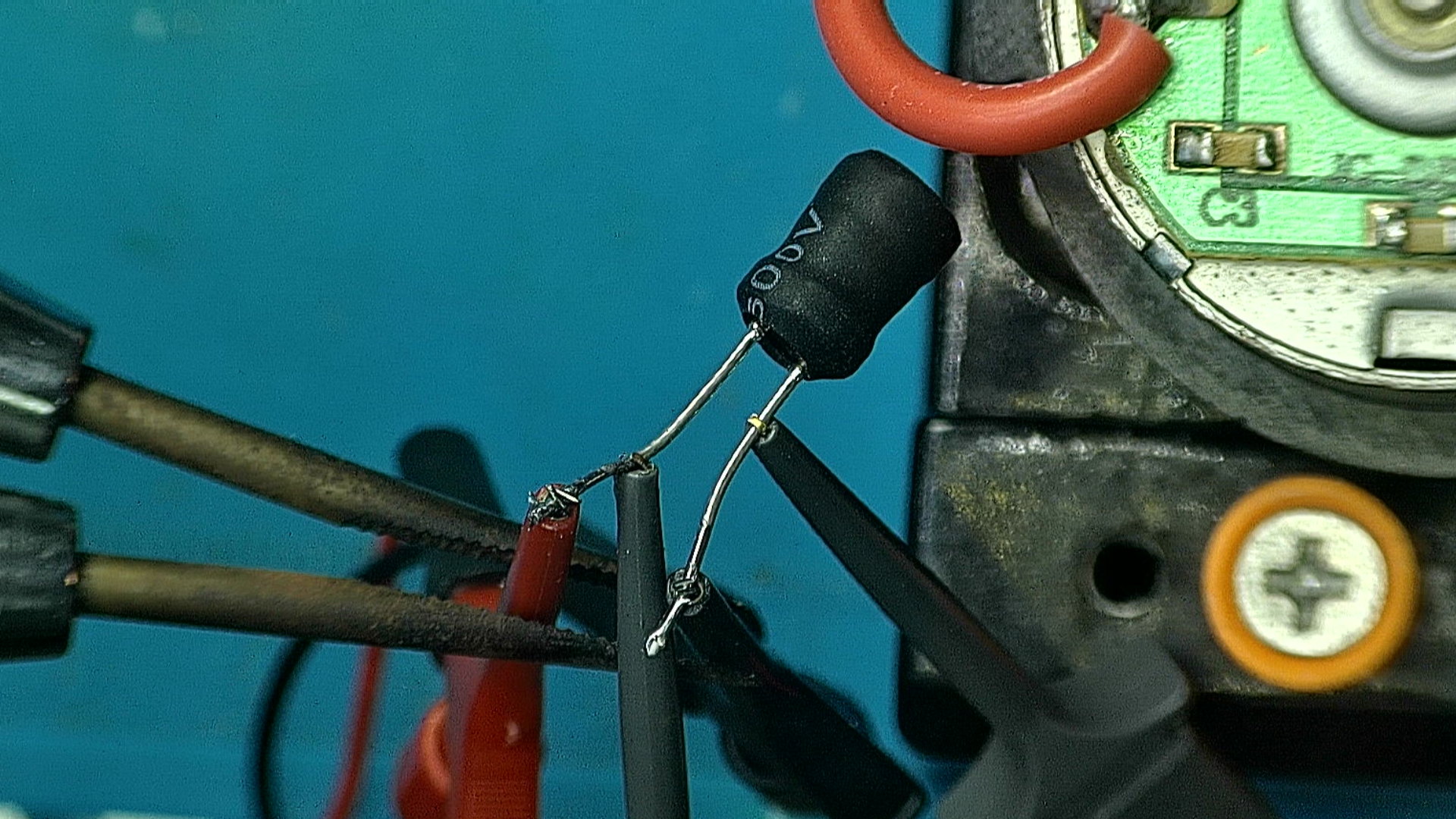

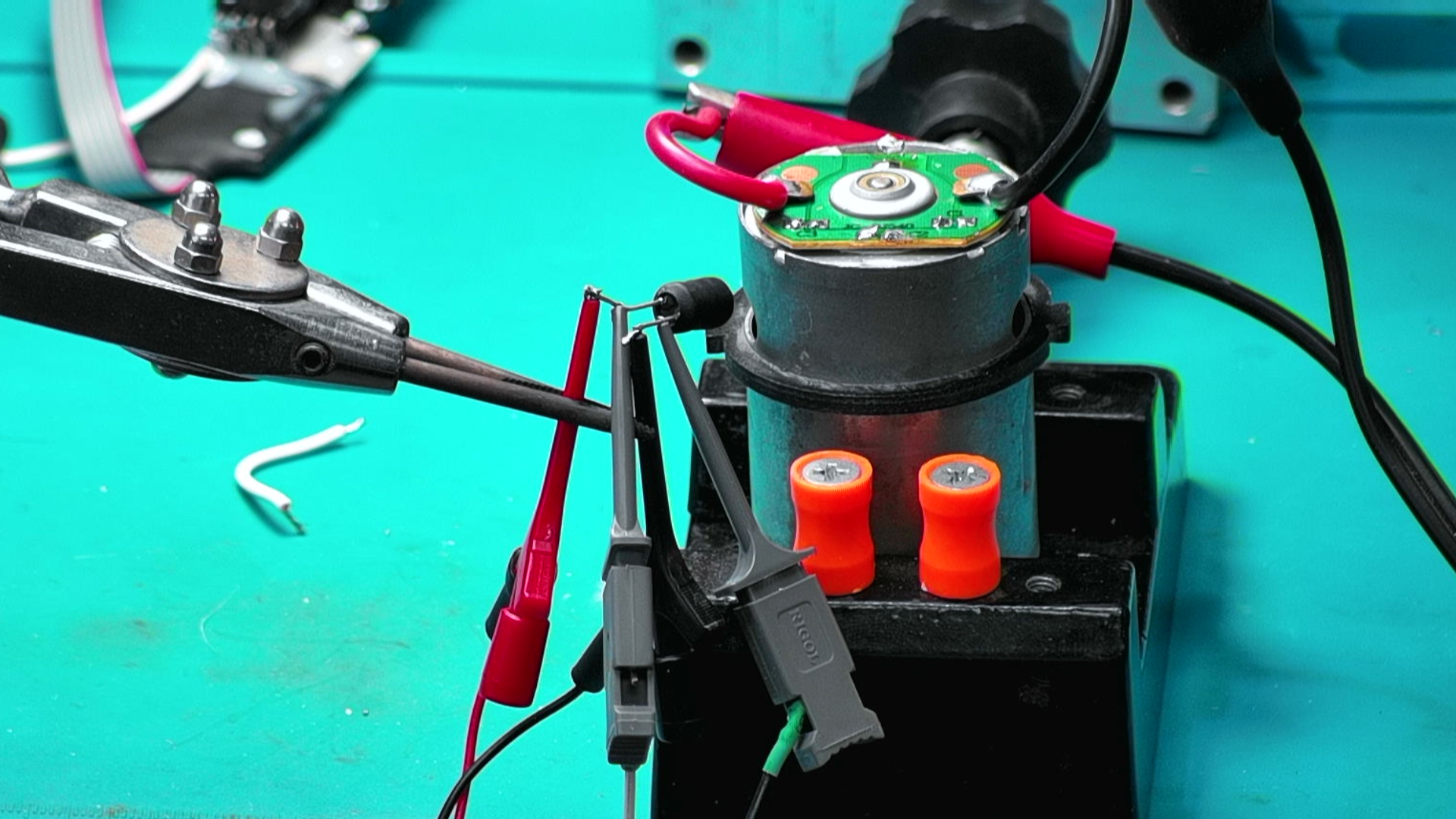

  使用一个工字型10mH电感放置在电机旁边，电机转动之后， 可以看到电感上感应的脉冲电压信号。   这些脉冲信号呈现准周期猝发特征， 另外， 脉冲还形成衰减震荡形式。  这一点可以通过波形频谱更加清晰。 可以看到之 180kHz 附近， 有一个峰值。 它反应了脉冲震荡的频率。  这些脉冲干扰， 来自电机内部电刷换流所产生的干扰信号。 不过， 现在看来，这些焊接的电容并没有能够有效抑制电机周围的干扰信号。

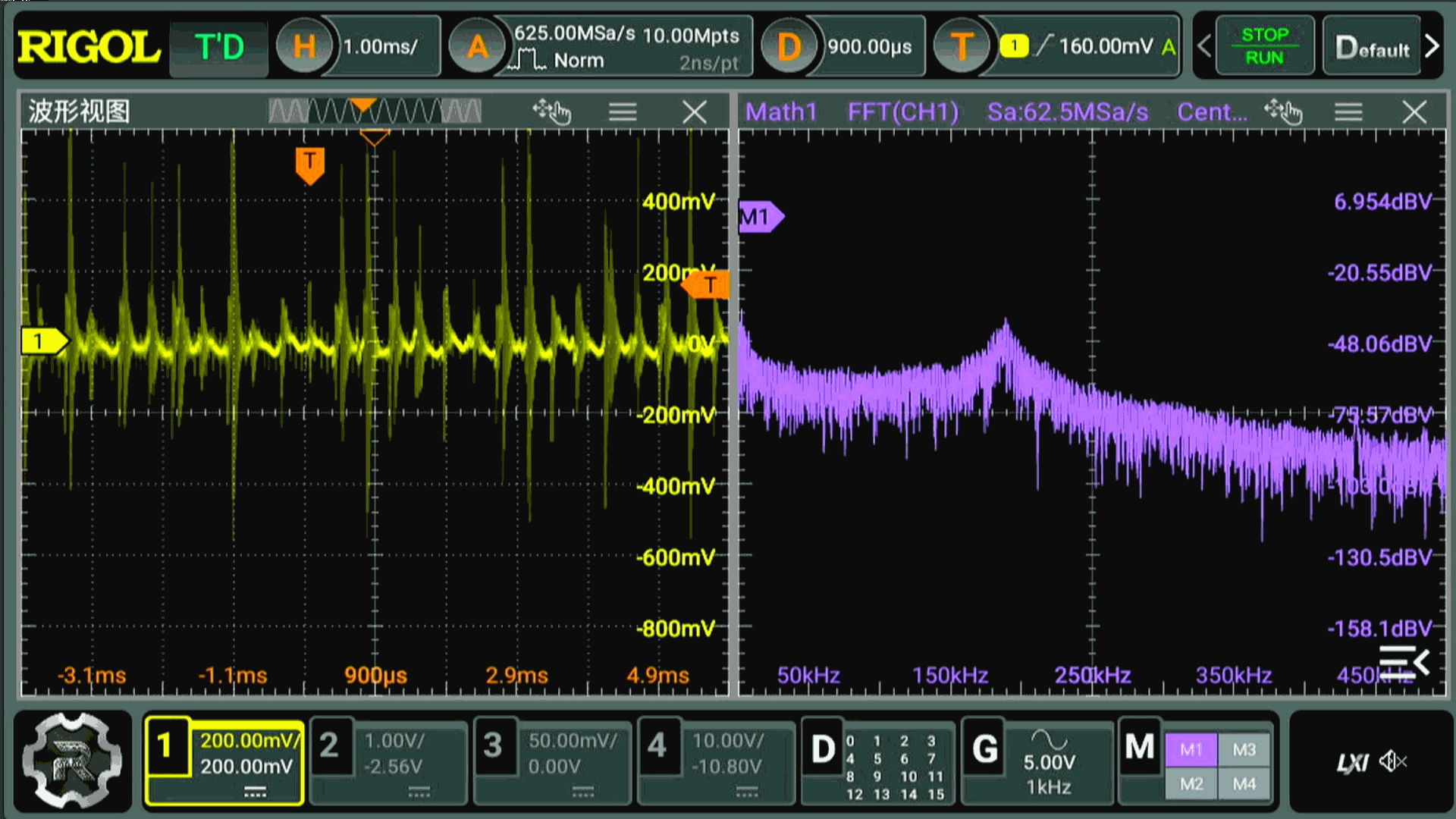

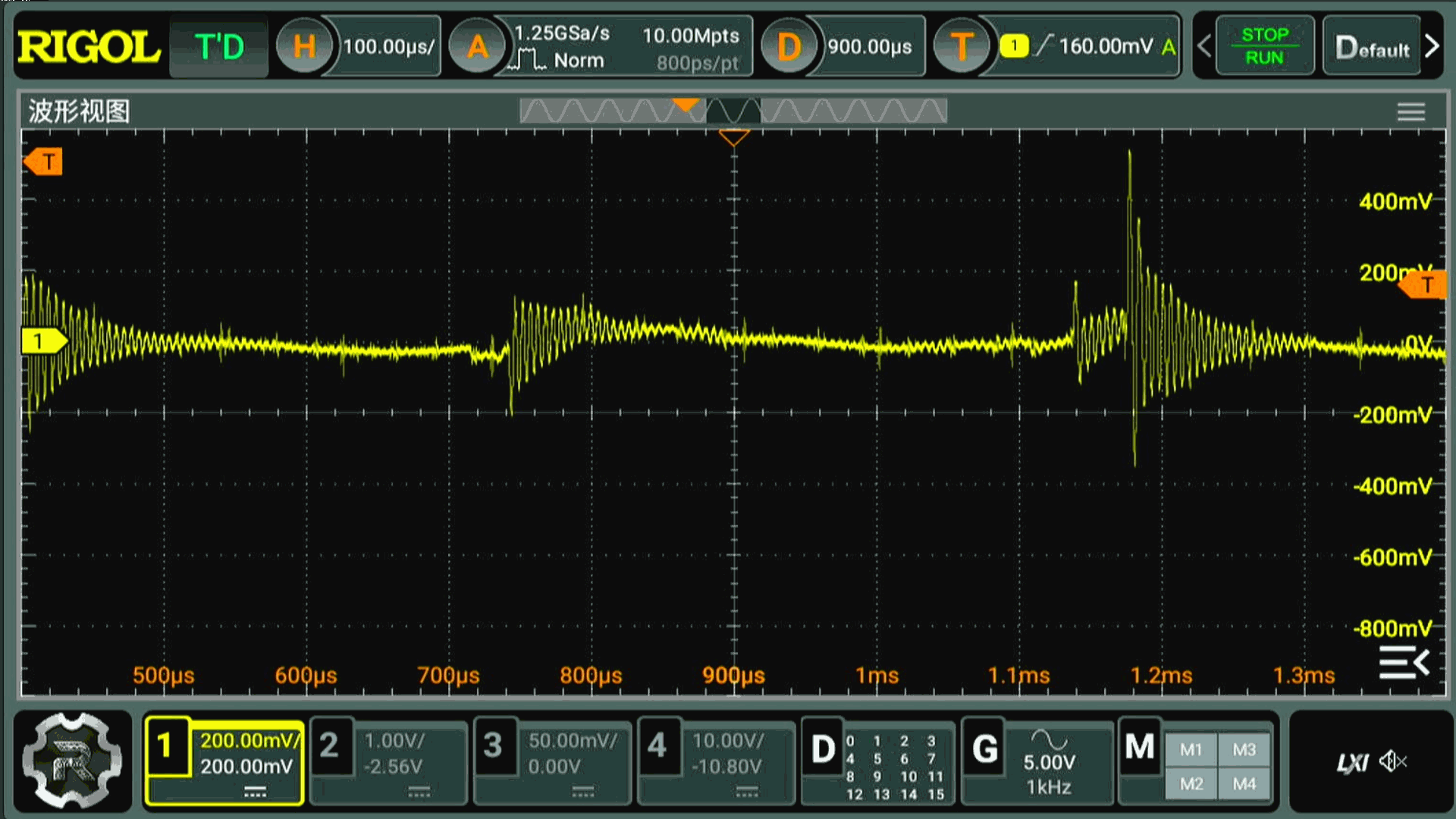

▲ 图1.3.1 电感上的电压信号

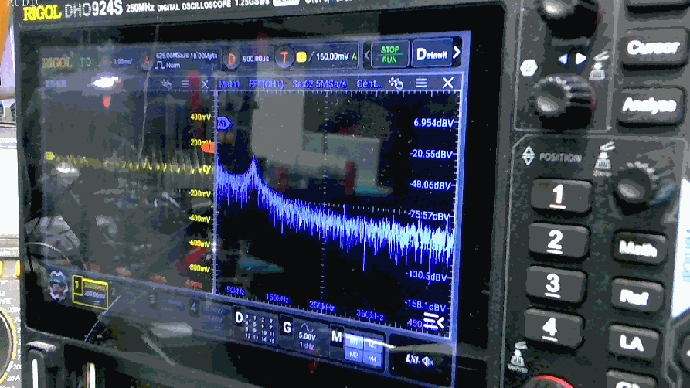

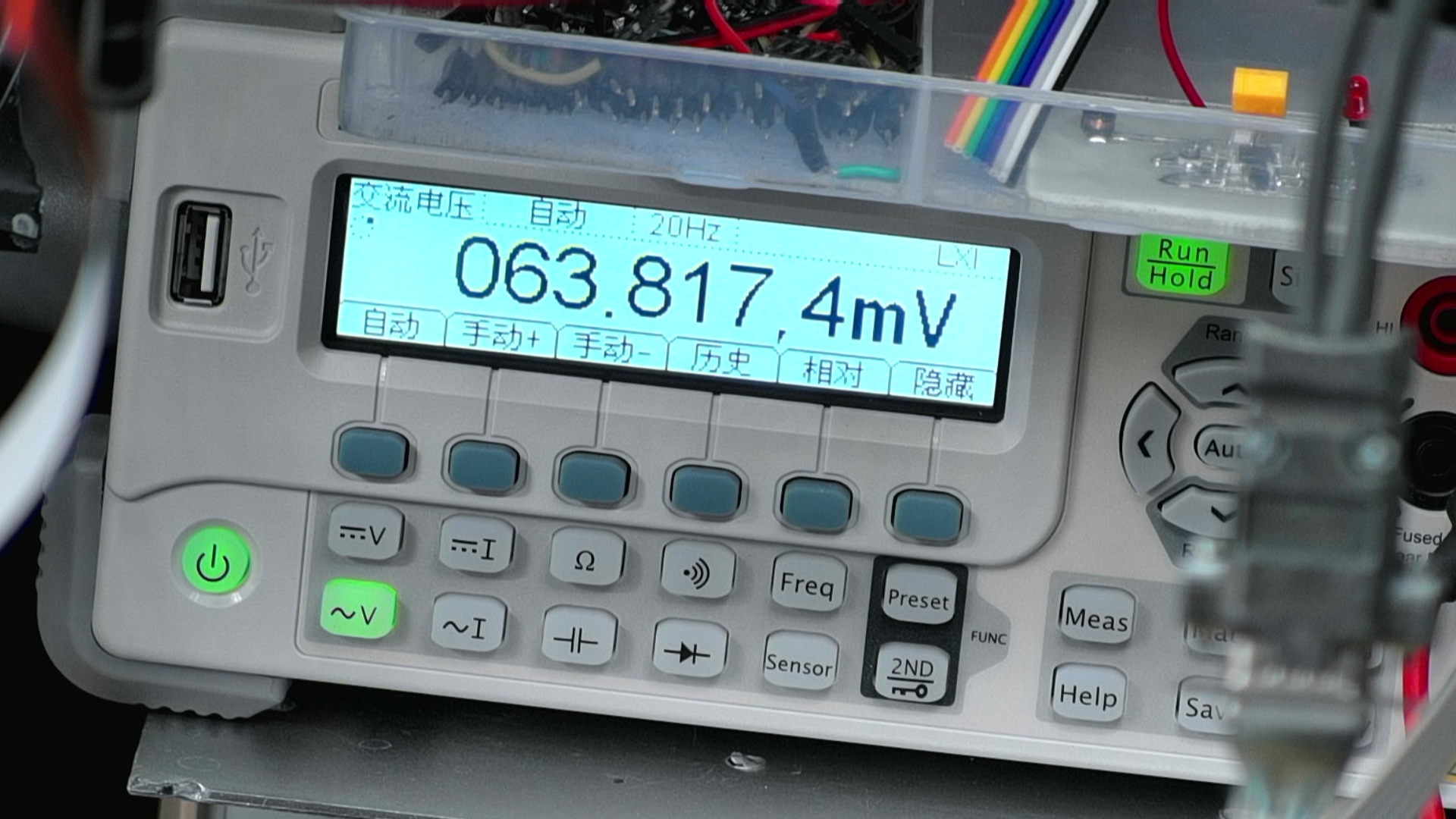

  在电感引脚连接DM3068万用表，测量电感的交流电压有效值。  可以看到谐振峰频率降低了。 现在只有 100kHz左右了。  因此，猜测， 这个谐振锋频率，  取决于电感与外部分布电容所形成的谐振频率。  由此可以推断， 电机所辐射的干扰频谱实际上是很宽和平坦的。

▲ 图1.3.2 波形的频谱

四、焊接电机外壳

  测量电感在现在的位置，  DM3068给出测量干扰信号在其带宽内的有效值为 63.8mV 。 观察信号的峰峰值，  峰峰值在 200mV左右。

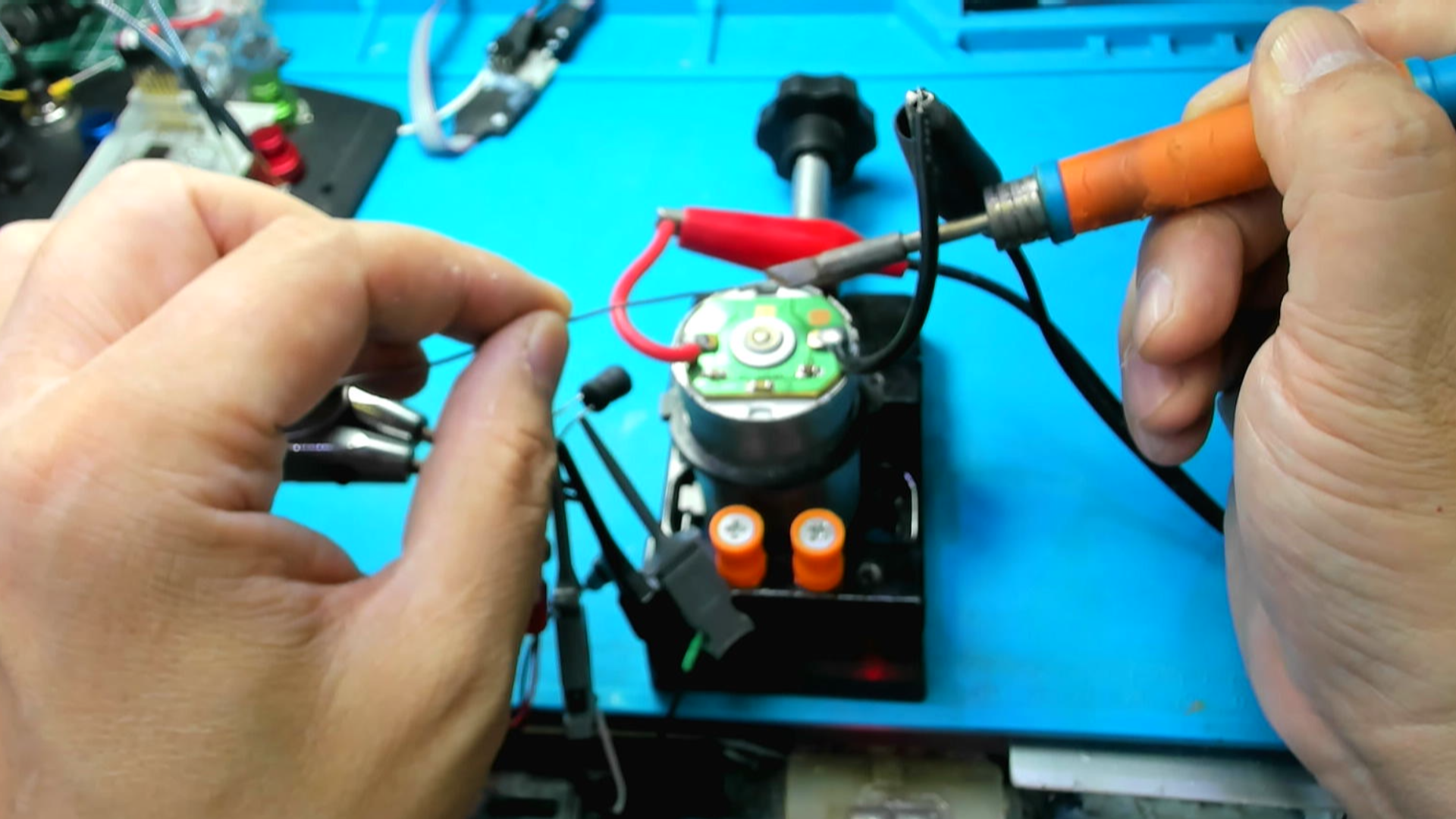

  下面， 将电路板中间电极与电机外壳进行连接。 对比一下效果。  通电之后，  可以看到似乎干扰更大了。  干扰信号的峰峰值超过了400mV。  交流有效值电压增加到 75.7 mV。  这说明， 将干扰电路板中间与电机外壳连接，  并没有太大的作用。

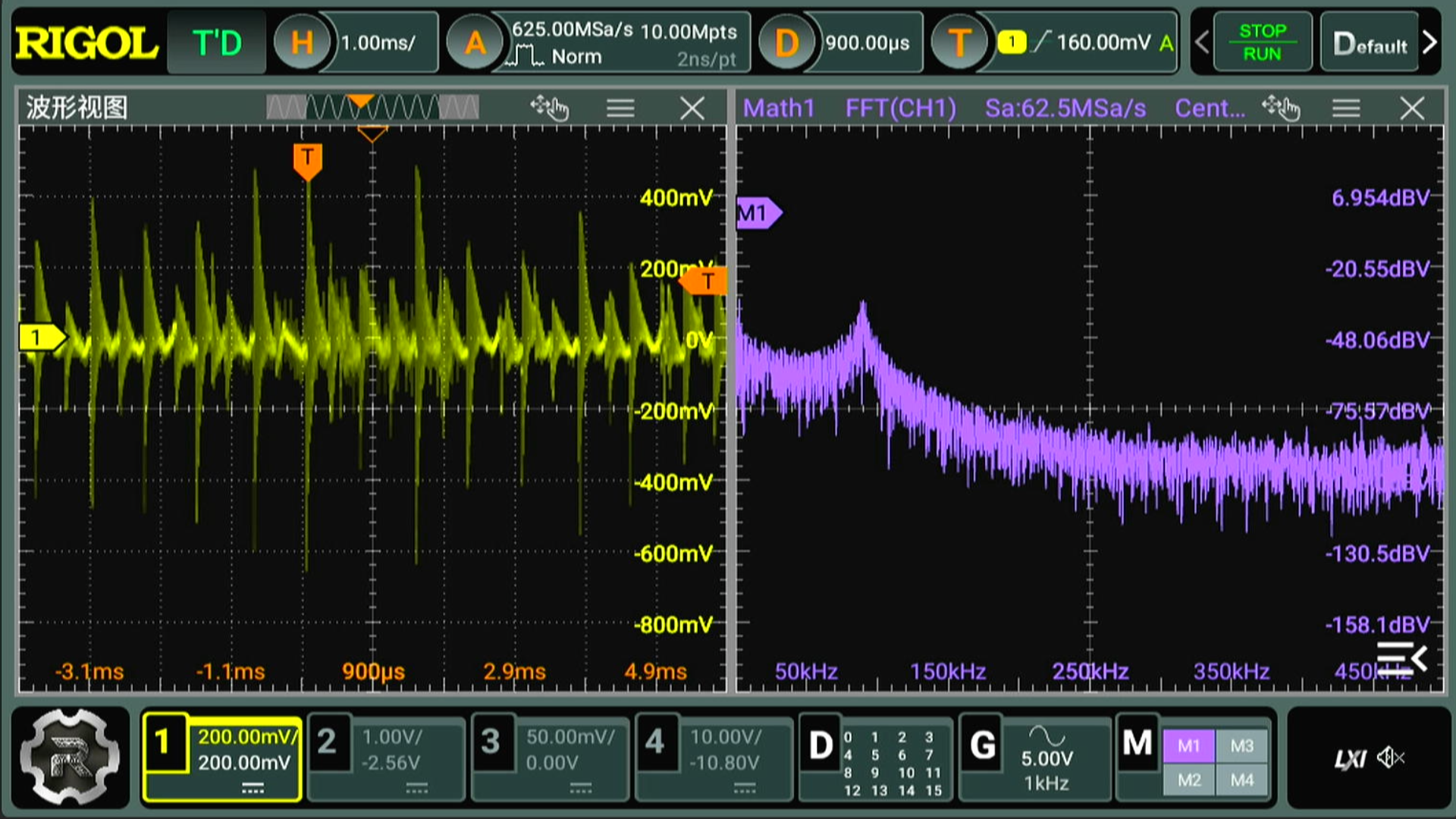

▲ 图1.4.1 焊接连接外壳电机， 干扰信号

  下面将电路板上的 0.1微法的电容去掉。  对比一下外部干扰信号的大小。  出乎我们的意外， 似乎干扰信号是增加了， 但是变化并不太大。  交流有效值似乎也只是增加一点点。  由此， 可以看到， 在 200kHz之内的干扰信号与电机上的滤波电容似乎没有关系。



※ 总  结 ※

---

  本文使用工字型电感测量一个直流有刷电机外部的干扰信号。  可以看到， 在几百千赫兹范围内，  干扰信号与电机上的滤波电容没有太大关系。  受限于测量电感的频带宽度，没有能够评价更高频率范围内的干扰信号。  通过这个结果可以让我们得知， 电机对外部空间在几百kHz频段内的干扰与滤波电容无关。

---
