一、前言

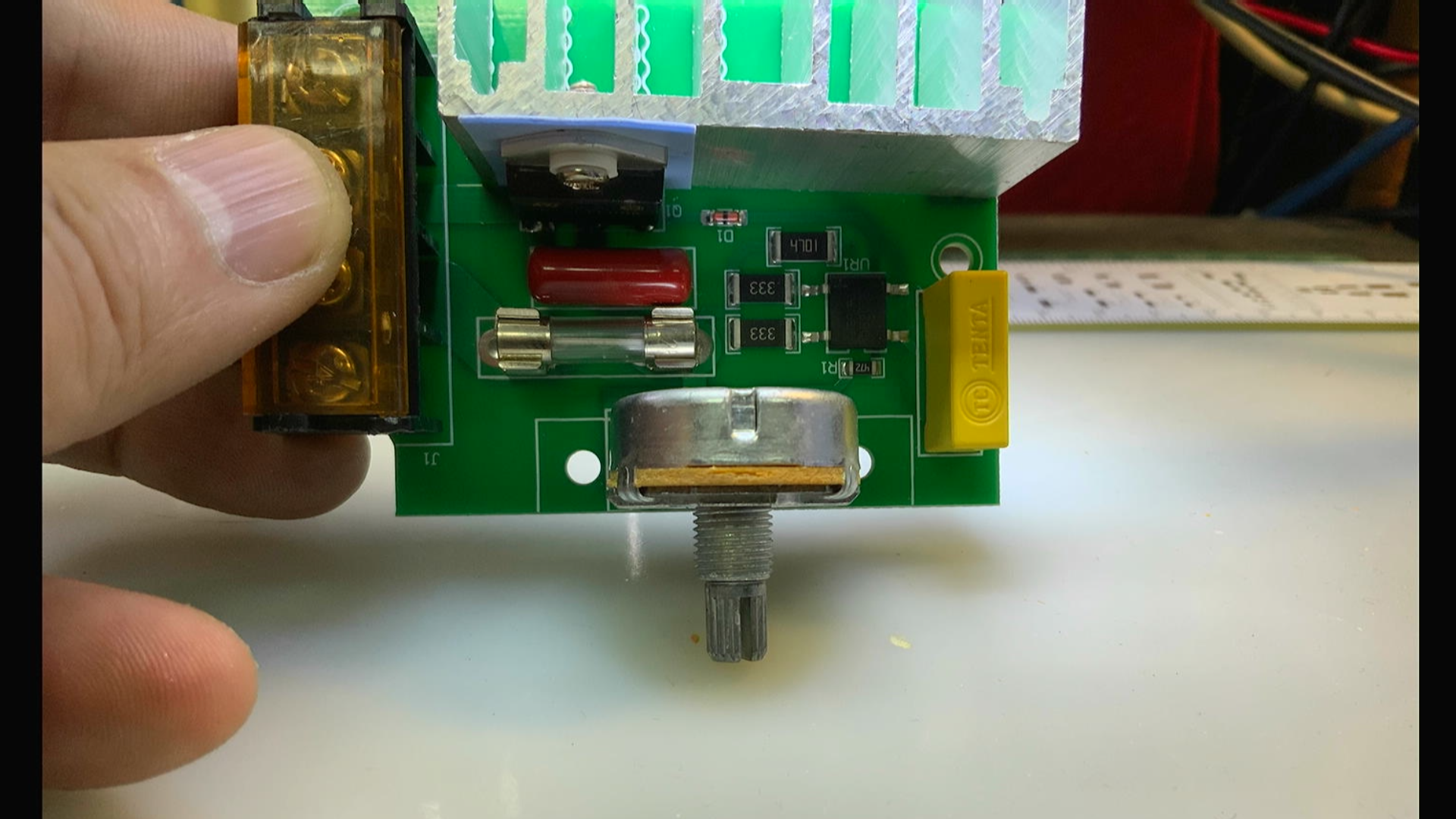

这是一个可控硅内部的电路板。 刚刚拆开了它的外壳。 为了更好的应用它, 现在根据电路板上的元器件, 绘制一下它的电路原理图。
二、电路原理图

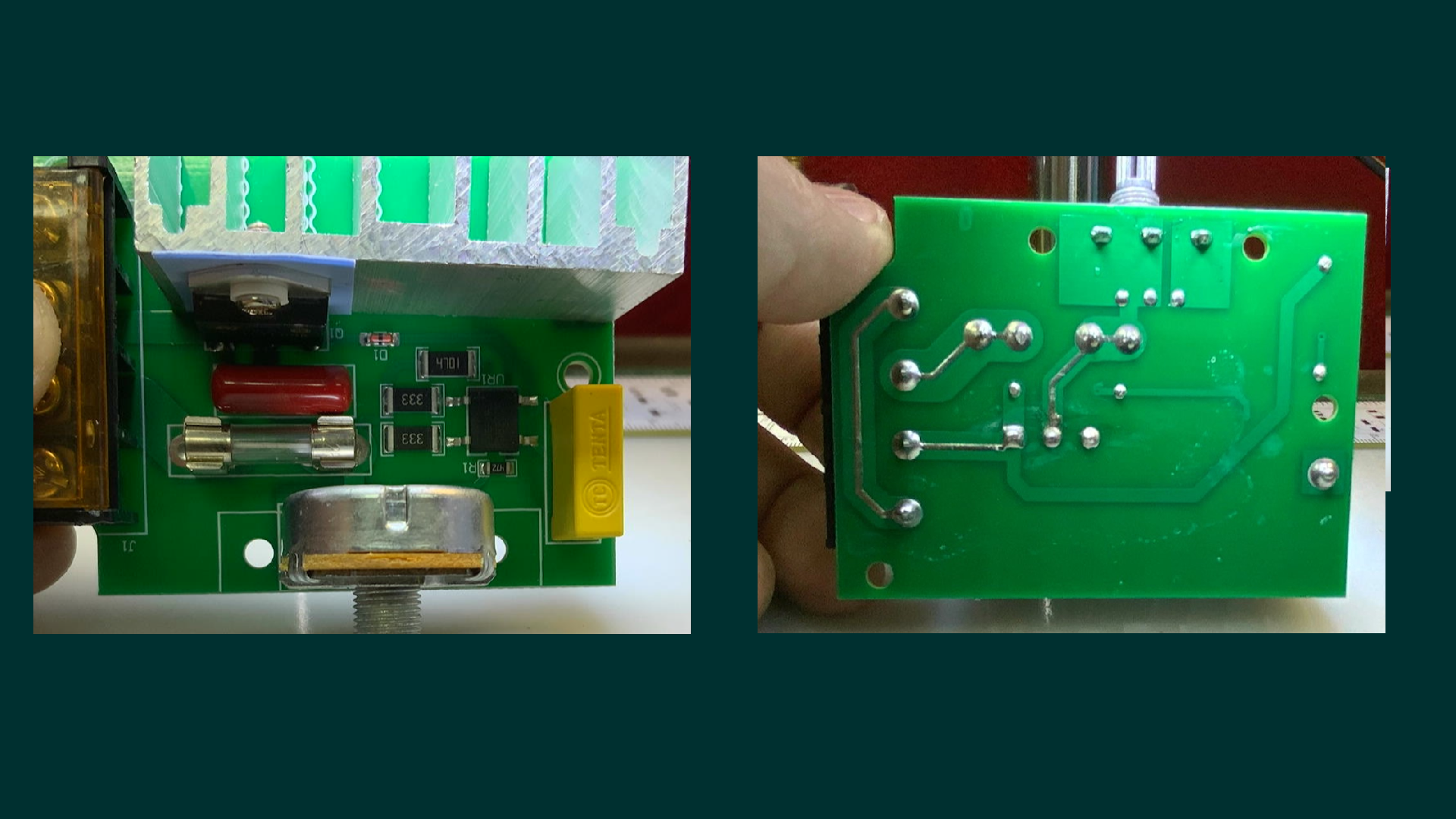

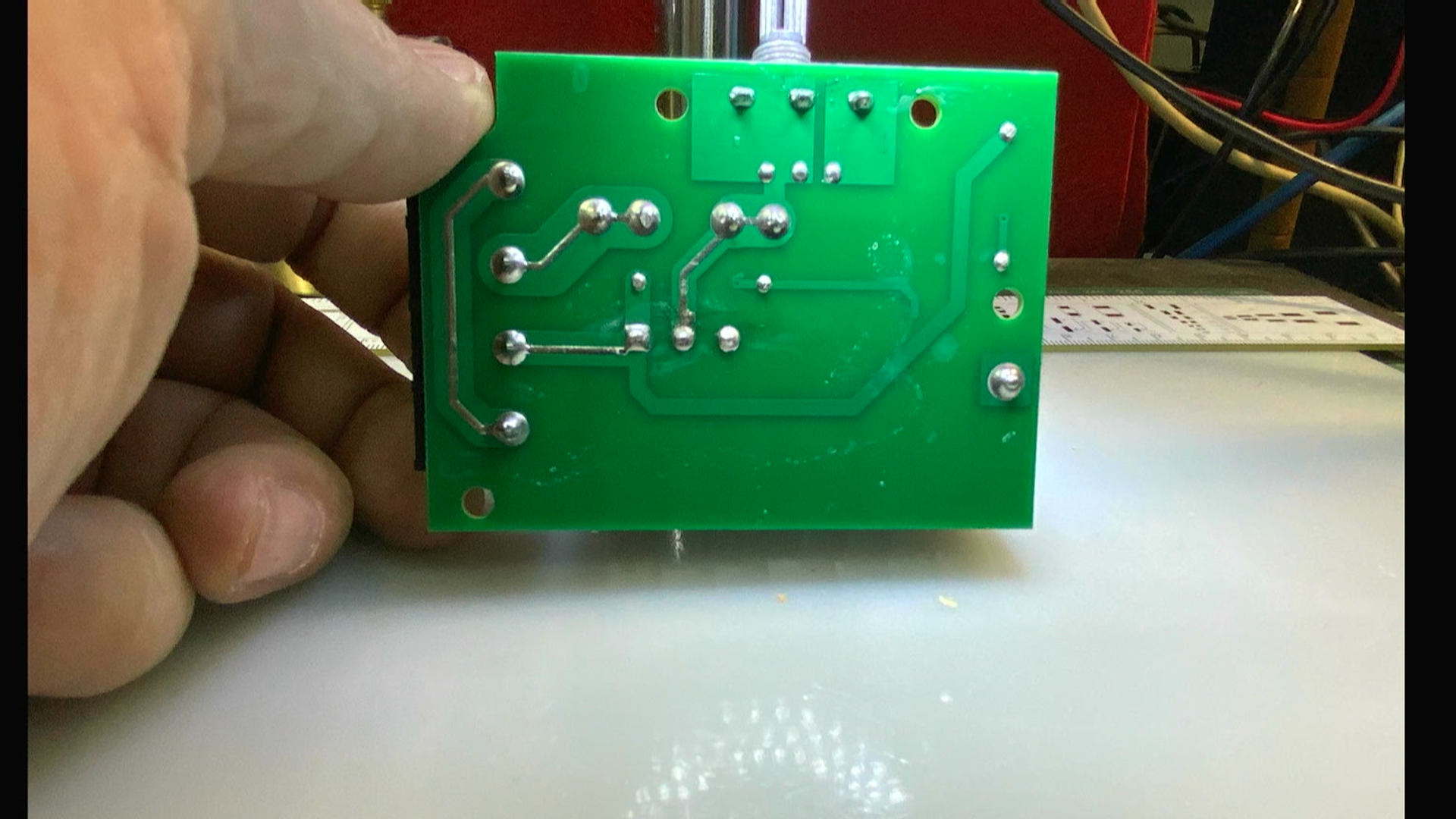

模块的元器件都分布在电路板上的正面。 背面有引线。 对照前后面, 逐一绘制出电路原理图。

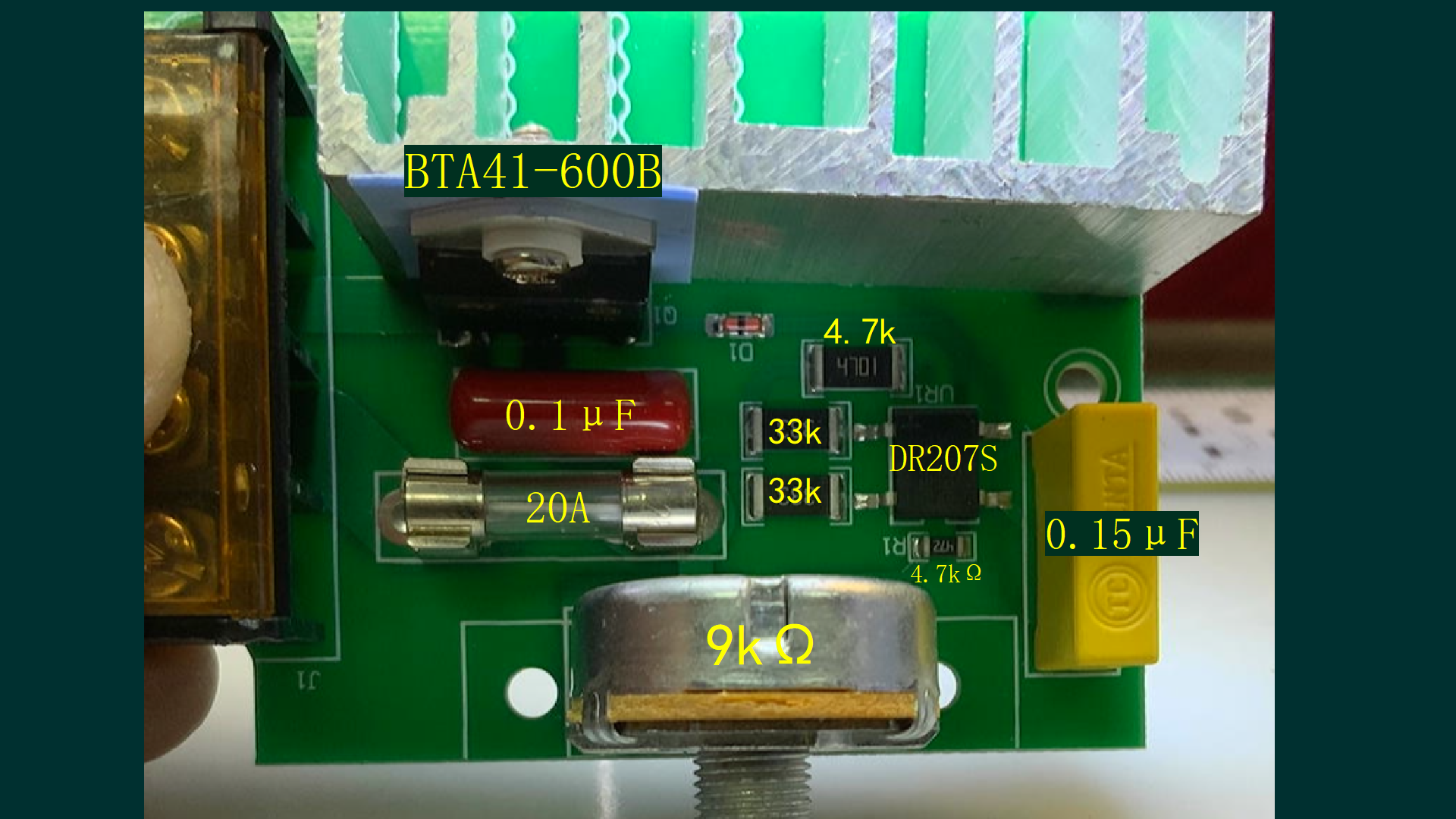

下面, 看一下电路的器件。 功率管的型号为 BTA41 600B, 这是一款耐压600V, 电流容量40A, 双向可控硅器件。 下面, 是一个 0.1微法的滤波电容。 最后边是容量为0.15微法的定时电容。 电位器最大为9k欧姆。 有三个功率电阻, 一个20安培的可熔断保险丝, 一个整流桥, 型号为 BR207S, 耐压700V, 容量2A。 下面还有一个 4.7k欧姆的电阻。 这是电路板上所有的电子器件。 最左边是一个四芯接口, 上下两个接口是公共线。 中间两个分别是电源的输入和输出。 除此之外, 还有一个不起眼的双向触发二极管。 型号不详。
这是我费劲八难根据实物绘制出的电路图。 说实在的, 一边绘制, 我一边犯嘀咕。 一直觉得好像自己绘制错误。 如果将最后边这些去掉。 整个电路与普通的双向可控硅的调压电路还是非常接近得。 那么, 这个由整流桥后面的这一堆电路究竟起到什么作用呢? 对此, 我现在也是一头雾水。 不知道谁可以给出一些它的原理解释。
▲ 图1.2.1 原理图
※ 总 结 ※
本文对一款可控硅交流调压器进行分析。 不过, 根据实物绘制出的原理图中, 似乎存在着一些自己不清楚的地方。 也许, 所存在的辅助电路能够对提高控制的性能。 具体缘由, 现在我还不太清楚。 留作今后的测试吧。
