01 无线对讲模块

---

一、对讲模块

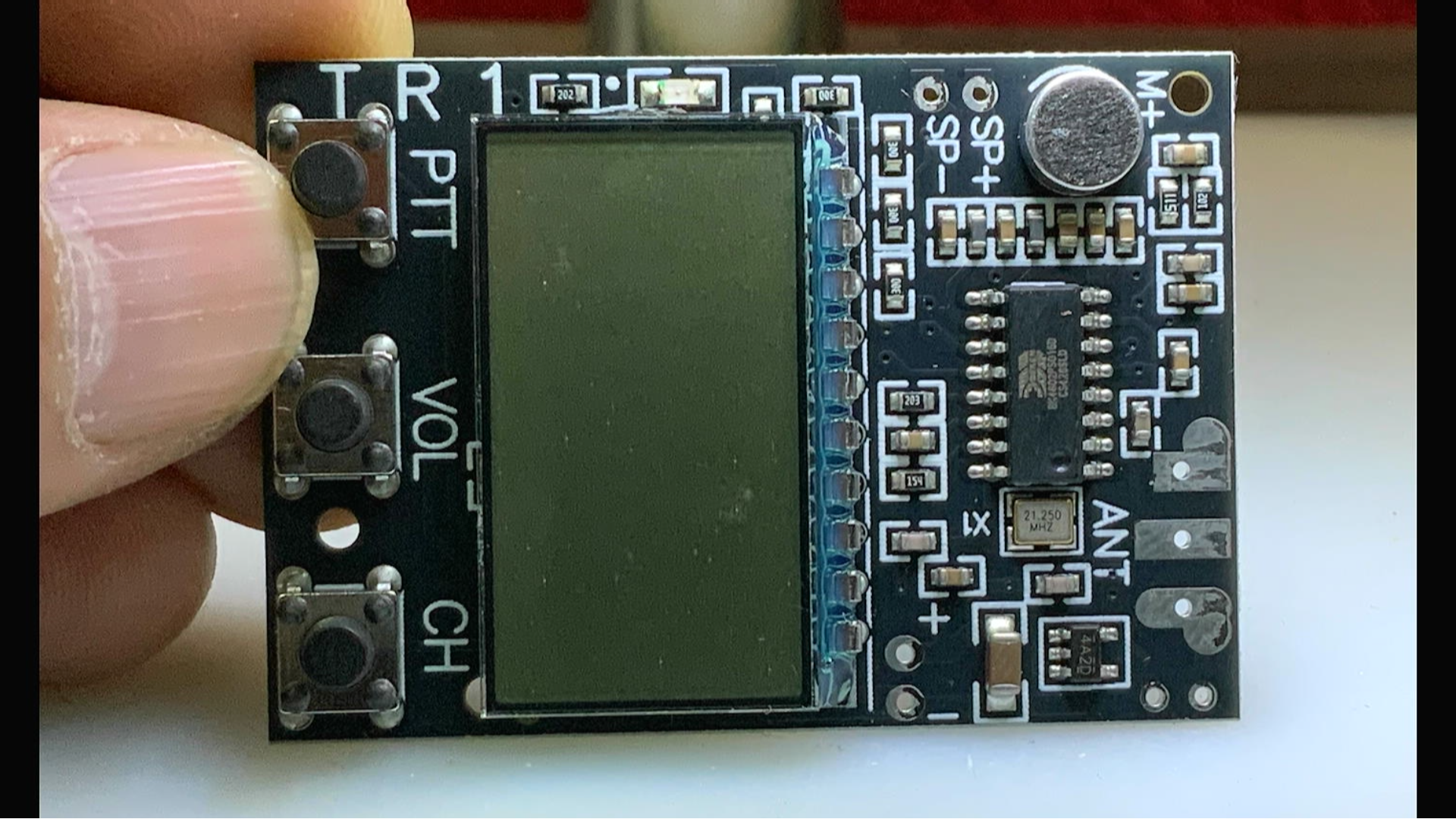

  这是刚刚送到的一款玩具无线对讲机的模块。 只购买了一块。 我手边还有之前的一个手持对讲机， 下面查看一下它们是否能够连接的上。  主要射频芯片的型号为 BK4802P。  下面对它进行简单的测试。

二、增加接口

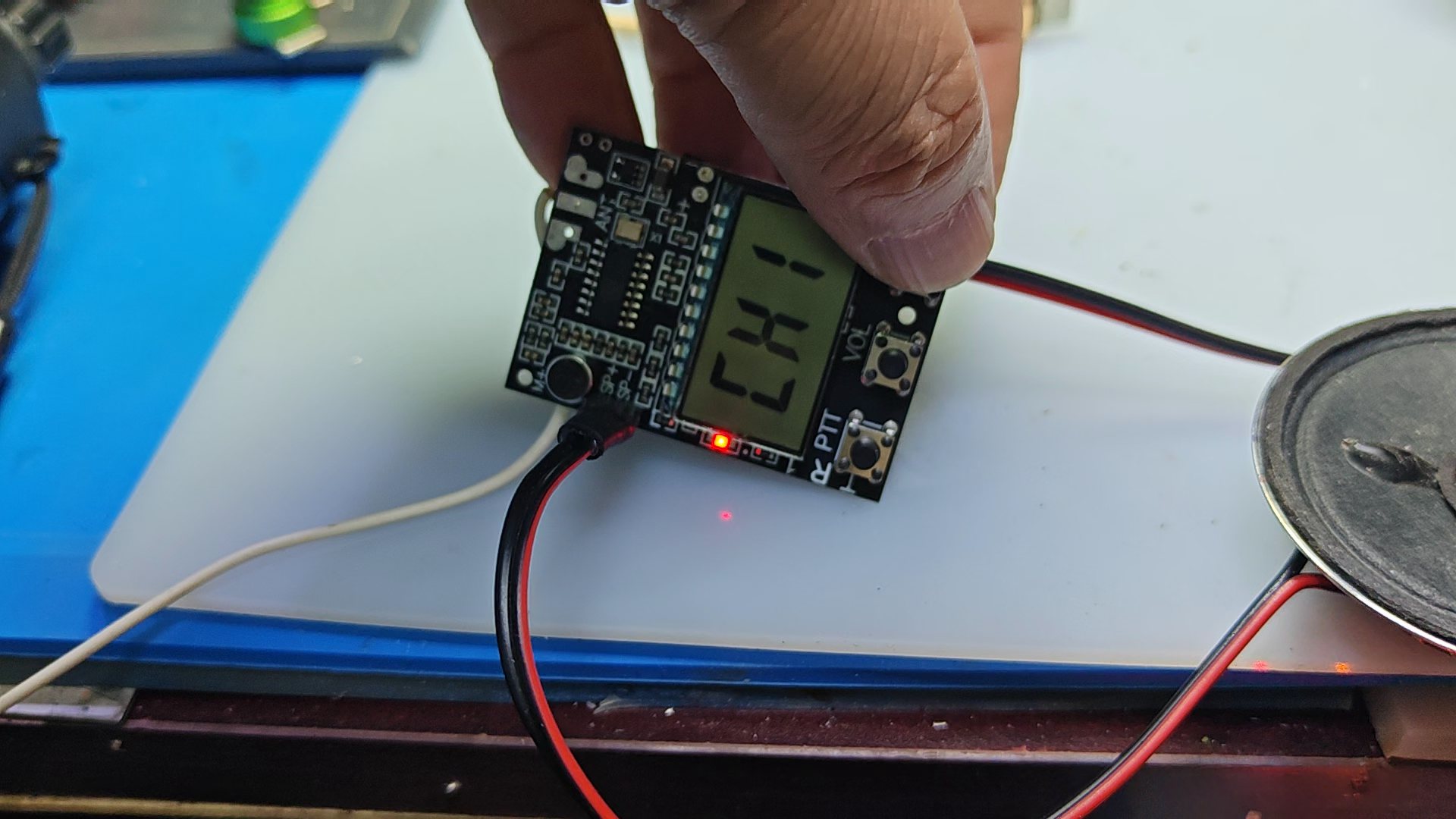

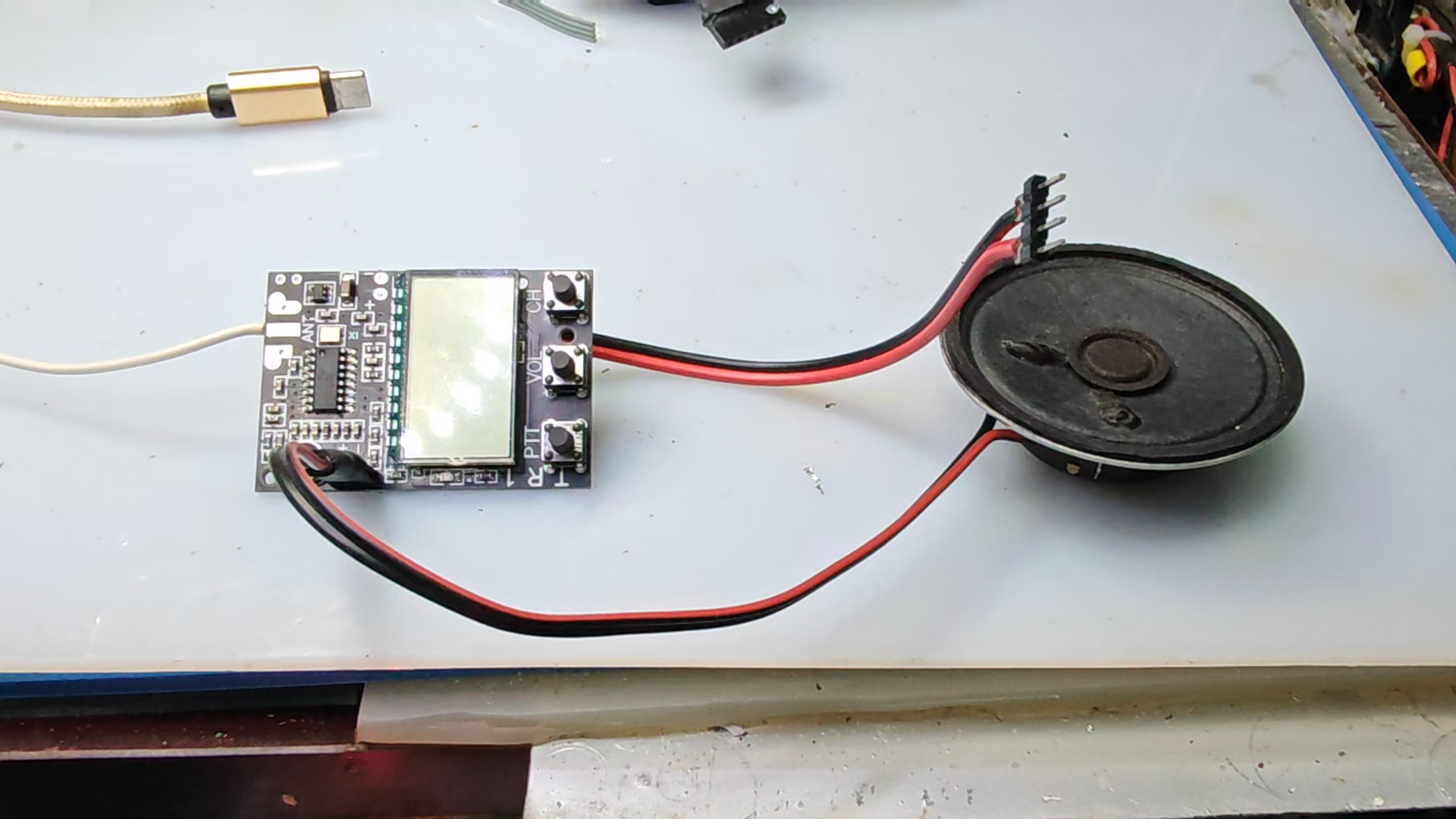

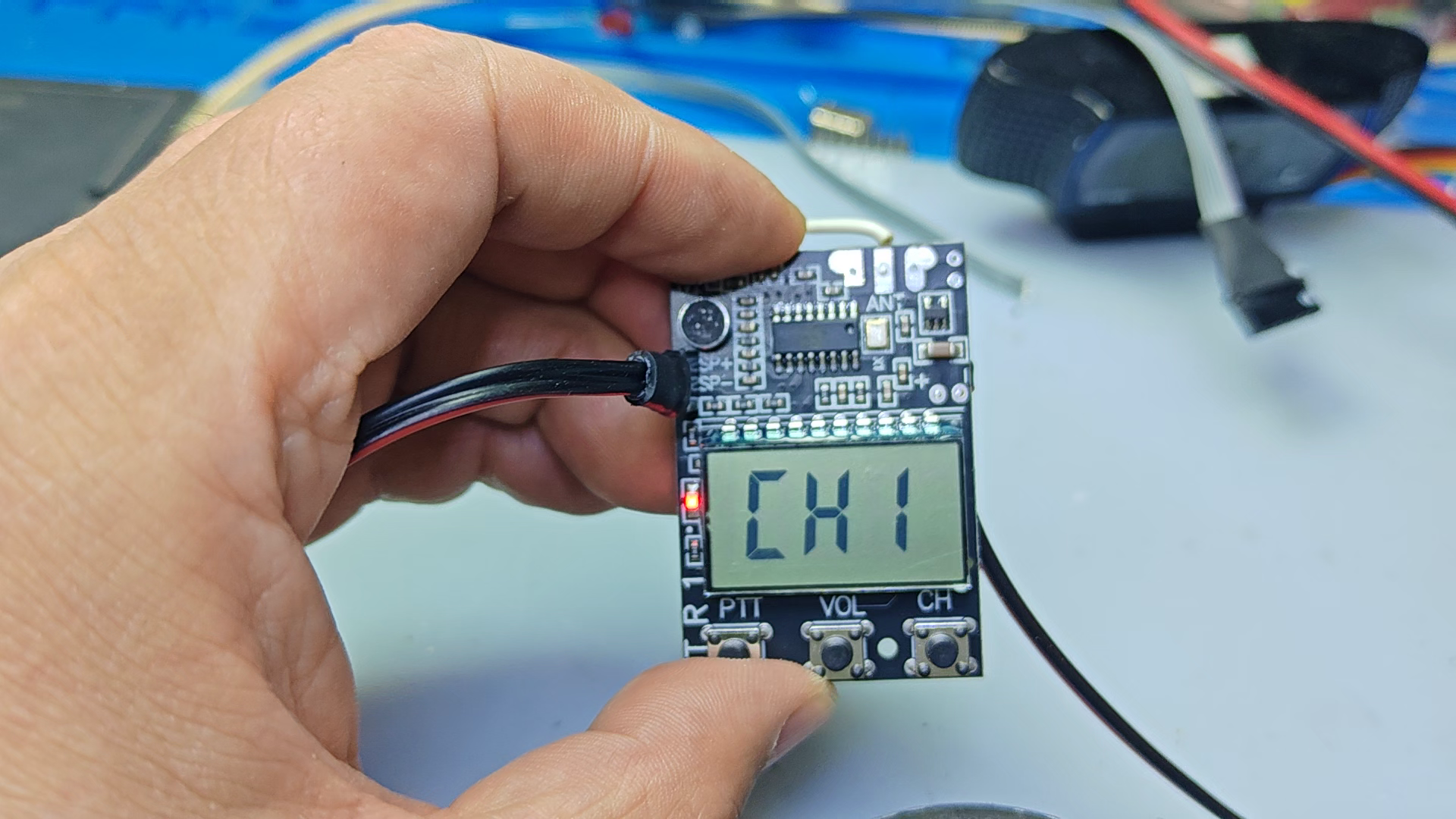

  给对讲模块增加了一根软线作为天线， 使用一个2芯插座连接外部扬声器。 增加了外部的电源接口。  现在它可以进行下面的测试。  设置工作电源电压为 3.6V。  静态下， 模块的工作电流为23.4mA。  启动之后， 模块自动工作在第一个通道。  可以通过模块上的通道按钮切换工作频道。  现在选择第一个通道进行测试。  它对应的工作频率为467.6565MHz。

三、测试结果

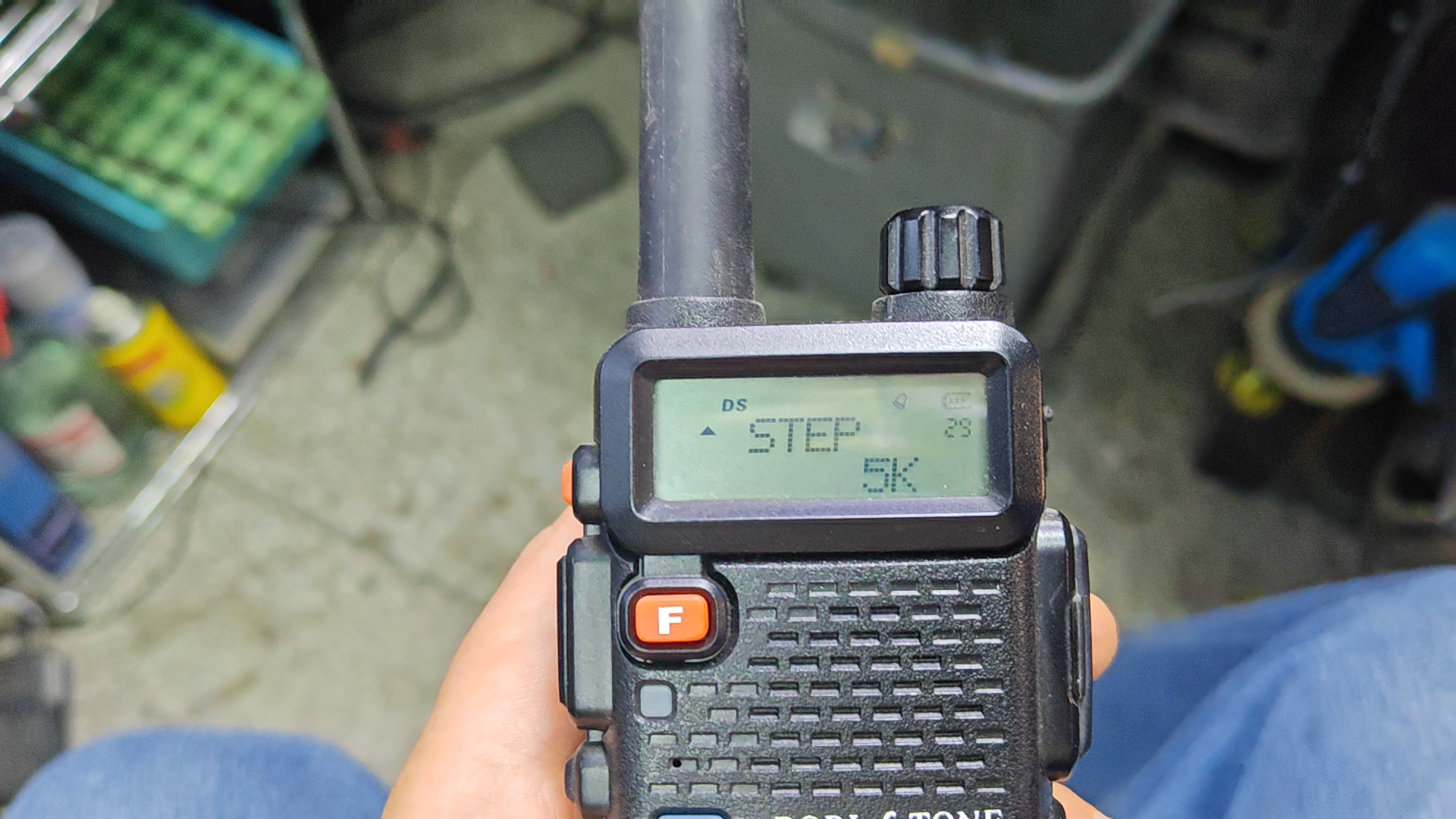

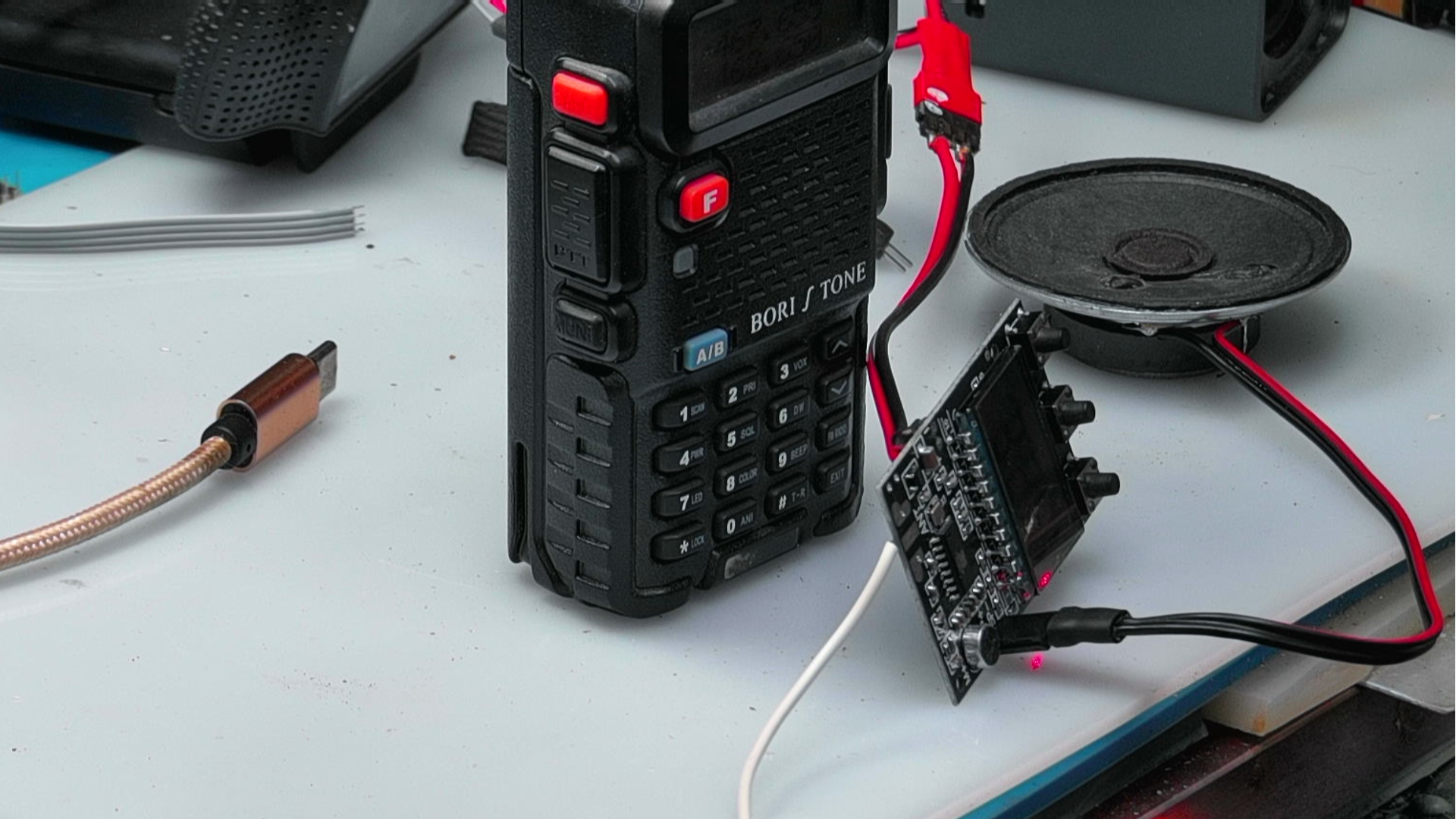

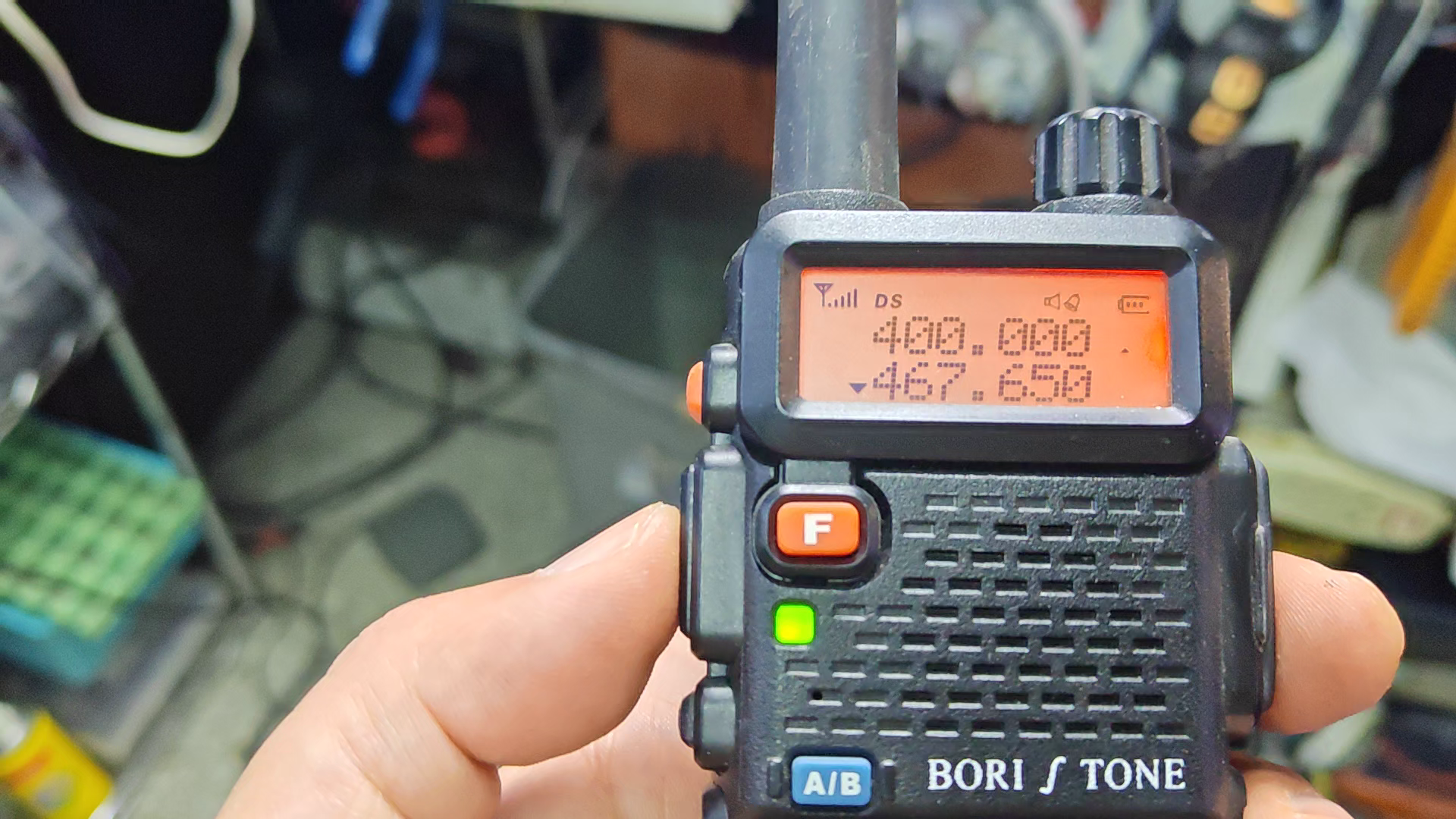

  设置手持对讲机的频率， 由于它对应的频率设置只能是某些数值，  所以与第一个通道频率有差别。 可以听到接收到的语音效果不太好， 接收到的声音有失真。  下面切换到第二个频道。  设置对讲机的频率。 仍然存在着误差。  接收到的声音还是有失真。  修改到第三个频道。  设置对讲机的频率。  接收到的声音信号有一些改善。  增加模块输出音量， 扬声器输出声音增大了。  由于对讲机的频率与接收模块的频率有一定的误差， 所以声音失真比较大。  将接收机的设置频率步进间隔改小， 可以提高无线频率的精度。   但是最终通话的声音还是存在着一定的失真。



※ 无法接收 ※

---

  本文测试了购买到的玩具对讲机，  发现使用普通的对讲机发送信号， 它接收到的语音输出具有一定的失真。  具体原因现在还未可知。  按动模块上的发送按键，  使用对讲机可以收听到模块发送的声音信号。

---
