第五章 气体的高速流动
05-01 一元流动基本方程
研究流动的目的
- 分析阻力的特性
- 分析动力的特性
- 分析升力的特性
- 分析传热的特性
一元、二元、三元流动
- 一元运动:x方向
- 二元运动:x、y方向
- 三元运动:x、y、z方向
1、一元流动的质量方程
一元流动的定义:

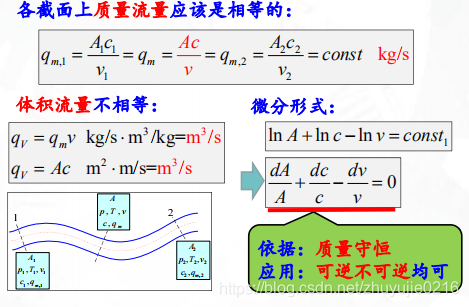

质量方程(宏观形式与微分形式):
适用范围:

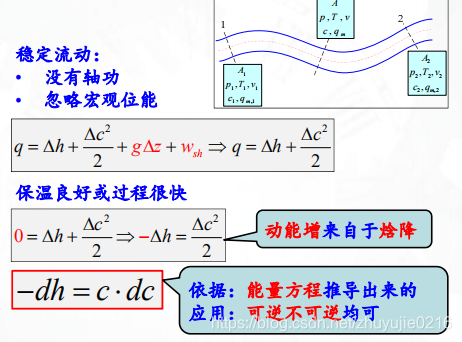

2、一元流动的能量方程
3、一元流动的其他方程
(1)状态方程
-
任何工质
-
理想气体
(2)过程方程

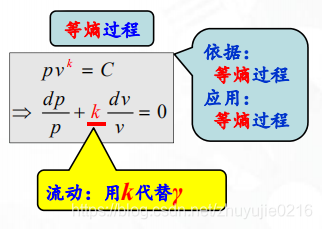

等熵过程:

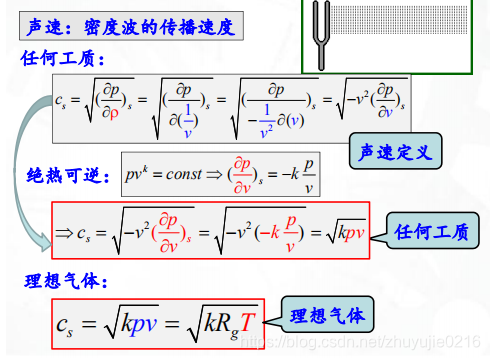

(3)声速方程
分为任何工质和理想气体两种:
对于一种确定的理想气体,其声速取决于温度
常识:声速一般都在几百米每秒
(4)马赫数方程
- 物理学定义
- 军事学定义
05-02 等熵流动的基本规律

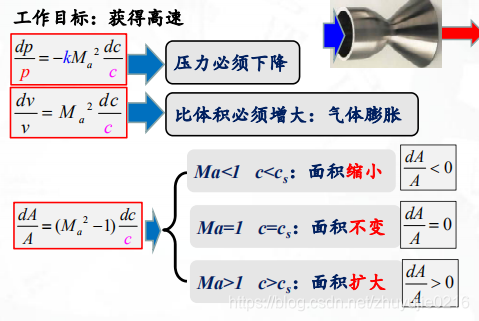

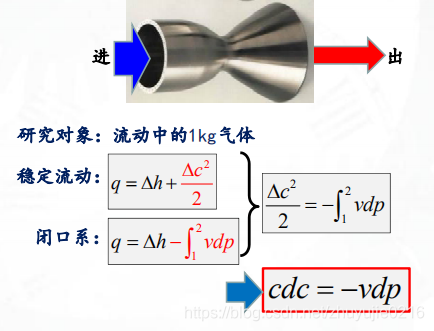

1、等熵流动的压力速度关系
速度增加,压力下降:

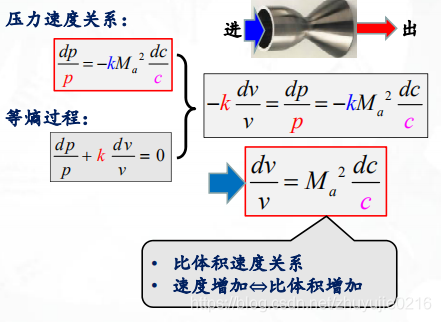

2、等熵流动的比体积速度关系
速度增加,比体积增加:

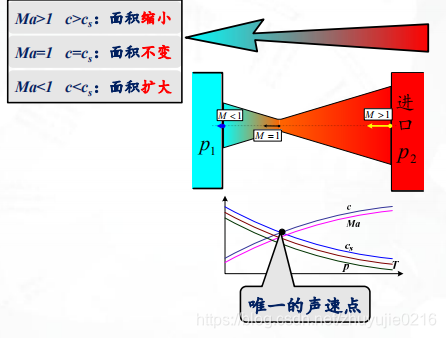

3、等熵流动的面积速度关系
和Ma与1的大小关系有关:

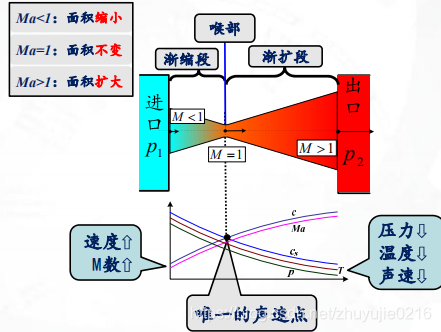

4、喷管的定性规律
注意各参数的变化特点:
喷管的分类:缩放喷管、减缩喷管

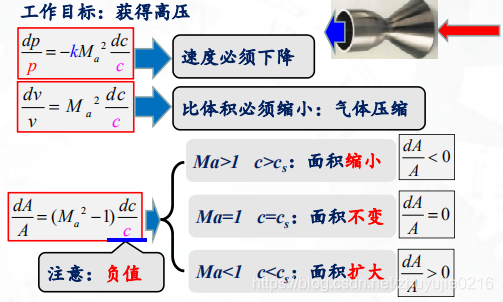

5、扩压管的定性规律
注意各参数的变化特点(与喷管相反):

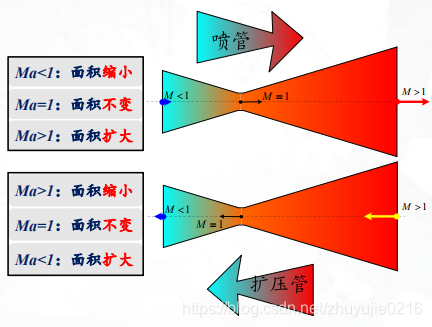

6、喷管与扩压管的比较

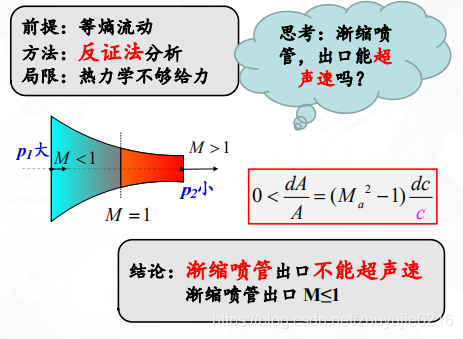

7、反证法证明减缩喷管出口不能是超声速
05-03 滞止过程与滞止参数
1、什么是滞止过程
等熵过程
2、滞止参数的计算
结论:焓增大,温度升高,压力升高

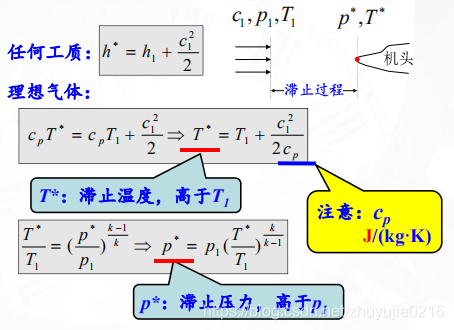

1. 理想气体,由速度计算焓,再由焓计算滞止温度,由等熵过程的特点得滞止压力:
2. 实际应用中,测量得到的是p1、T1、p*,可由等熵过程的特点求得滞止温度:

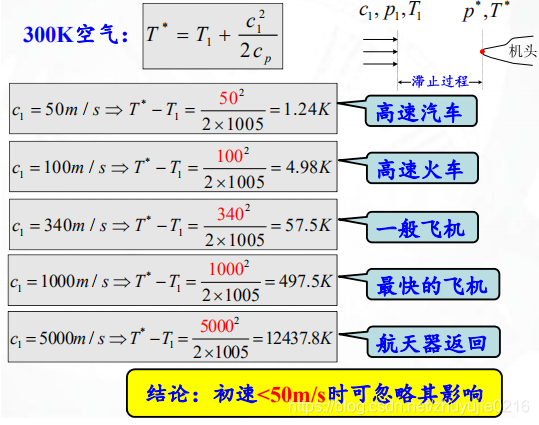

典型过程的滞止温度:
05-04 等熵流动的临界状态

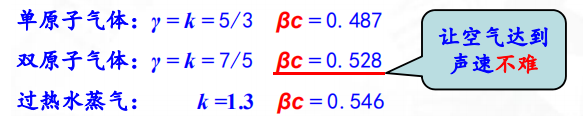

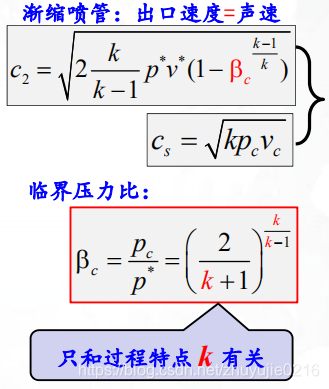

临界压力比:

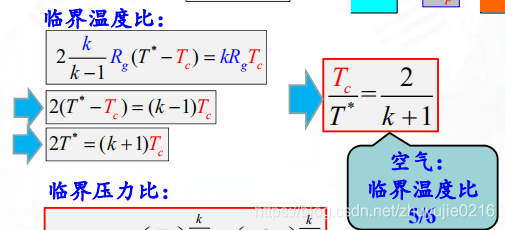

临界温度比:
临界状态下的出口压力和出口速度:
05-05 等熵流动的定量分析

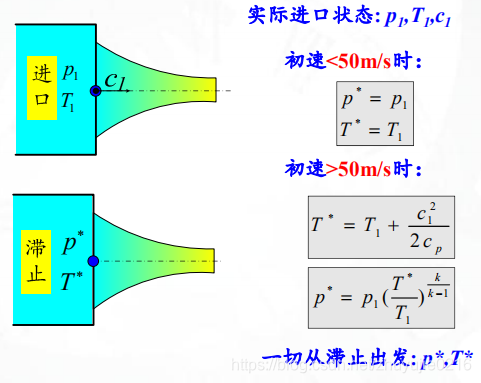

1、一切从滞止出发
不管初速度是多大,都可以算出滞止参数

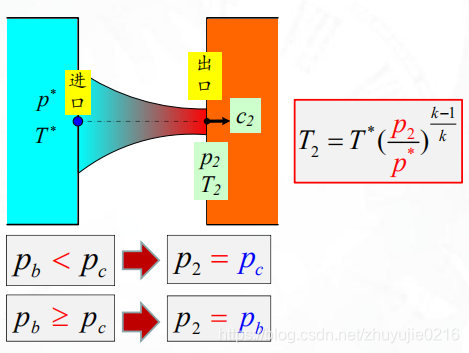

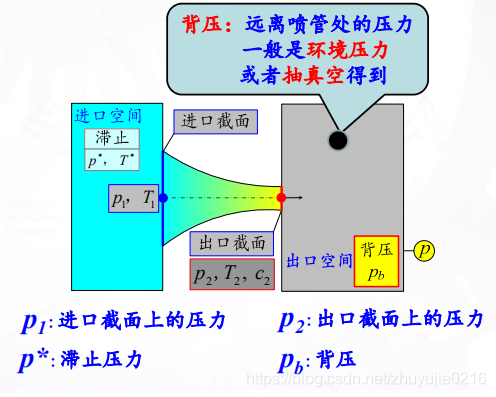

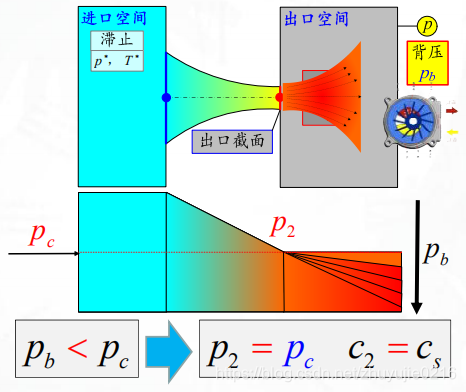

2、确定出口压力
有两种情况,需要比较pc与pb的大小
3、求解喷管的出口温度
在确定了出口压力之后,可以利用等熵流动的特点,算出出口温度

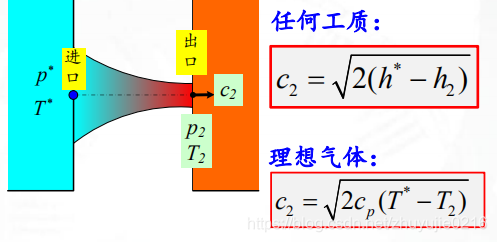

4、求解喷管的出口速度
5、求解喷管的出口流量
分布计算,检查数据的合理性
出口速度大约在1000m/s左右,出口比体积大约在0.1~10m3/kg左右
05-06 不可逆流动分析

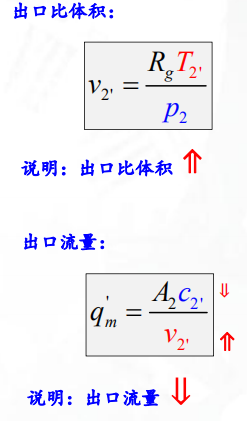

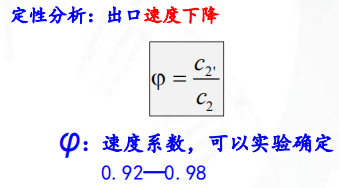

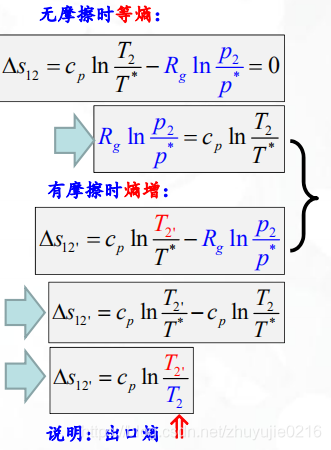

1、有摩擦阻力的喷管
动能来自于焓降,出口速度下降说明焓降减少,出口的焓变大了(喷管的效率下降了)

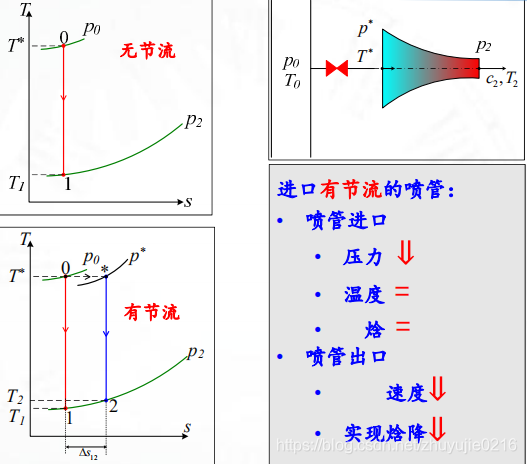

2、进口有节流的喷管
对参数的影响:

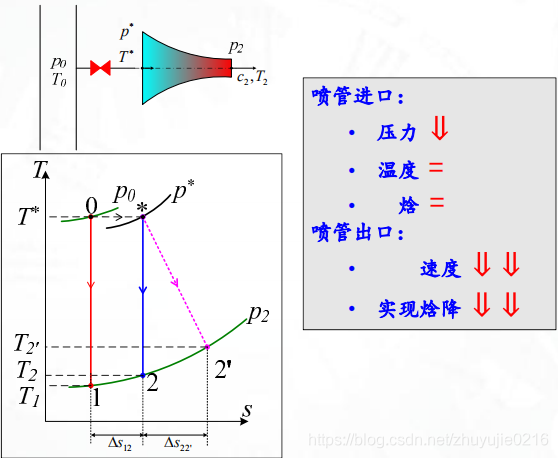

3、进口有节流、喷管有摩擦阻力

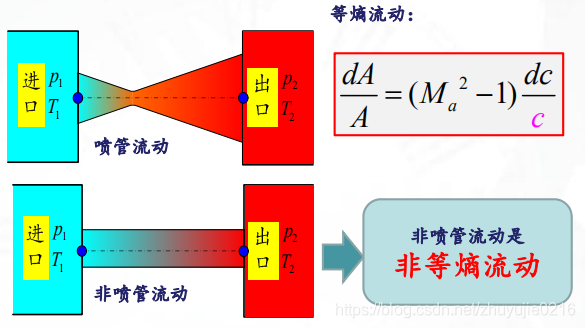

05-07 非喷管流动分析
不符合喷管面积规律的流动
特例:有换热的管道内的流动
首先,等熵流动的方程肯定不能使用了

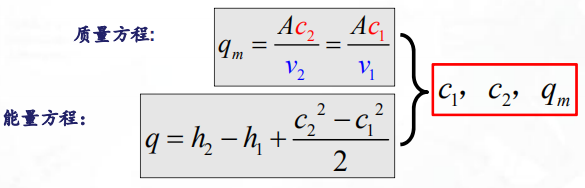

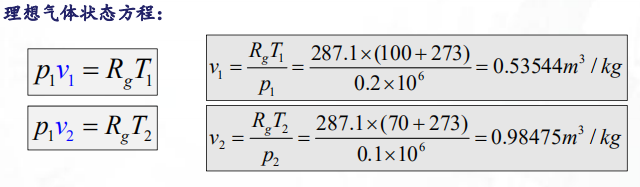

可以使用的是:质量方程、能量方程、进口和出口状态方程
注意:
- 有两个未知数c1、c2,先解出c1、c2,再算出qm
- c1的数量级为100多m/s,c2的数量级为200多m/s
注意:
- q和q’的正负,q是工质的散热,为负,q’是环境的吸热,为正
- cp的单位化为标准单位,那么带入的数值是1005,用Rg·γ/(γ-1)计算得到的也和1005差不多

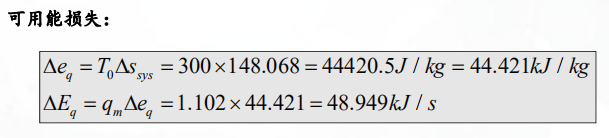

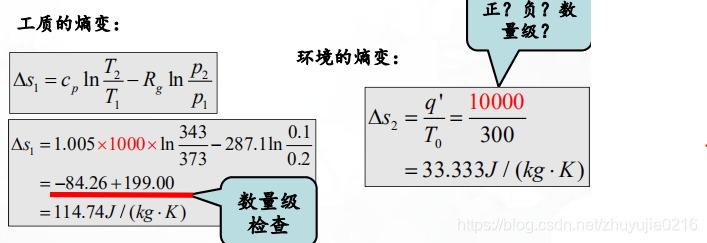

注意:计算可用能损失,如果已知流量qm要乘以qm
