一些硬件知识【八】

阻抗和电阻的区别：

阻抗是由电抗（包括电感和电容的影响）+电阻组成       Z =  X  +  Yj

在交流电路中分析阻抗（只存在于交流电），直流电路中分析电阻

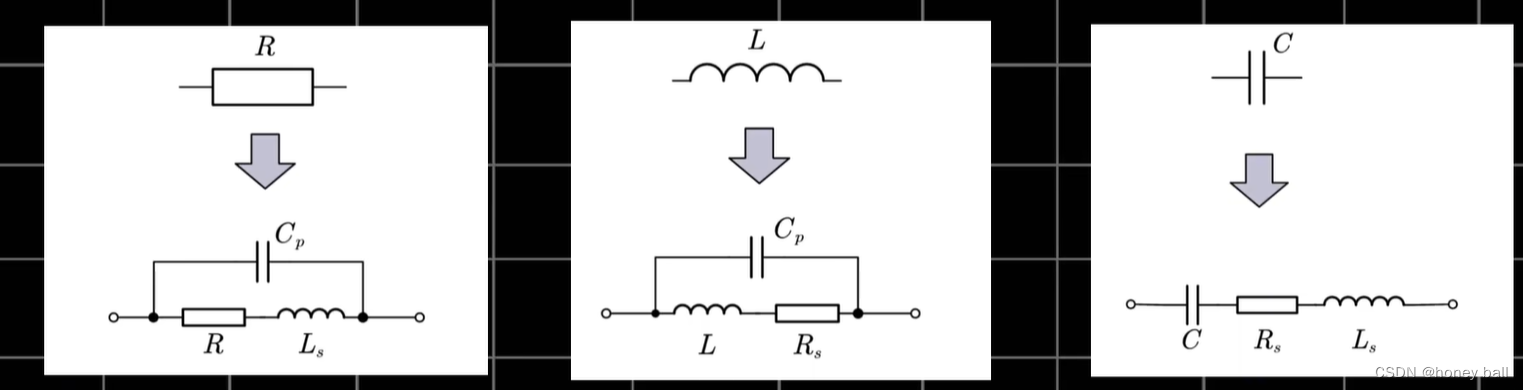

三种器件的等效模型：

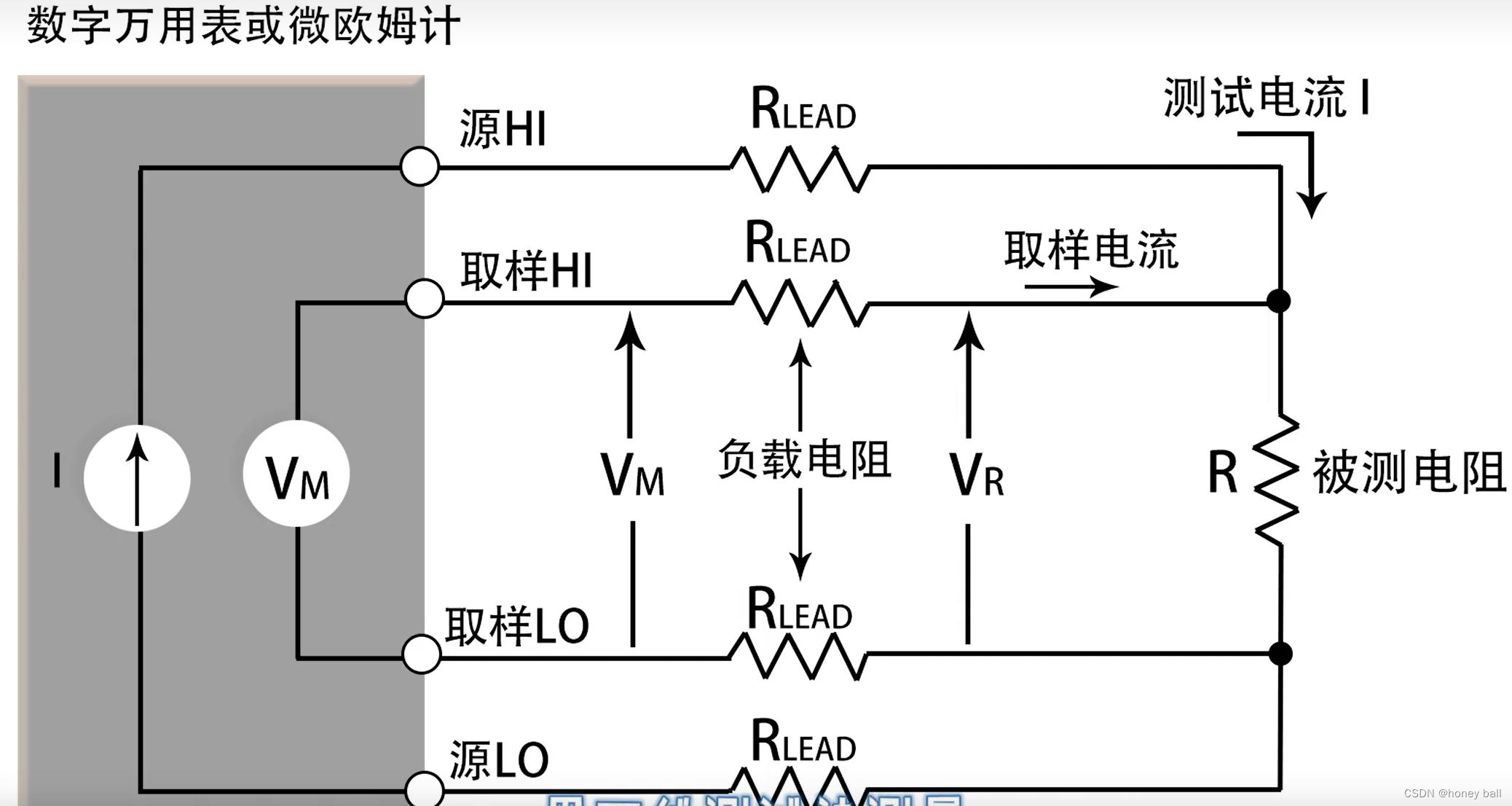

数字万用表的四线测量法：相比于二线测量法可以消除测试线缆中的电阻对测试结果的影响。

可调电源分为线性电源和开关电源，线性电源相比于开关电源纹波小但价格贵。

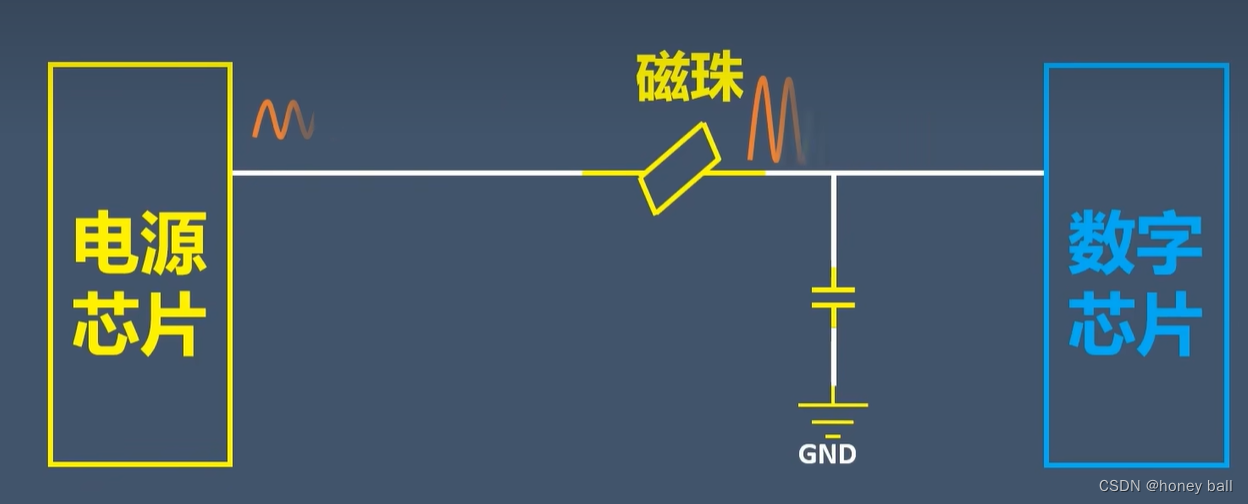

在芯片的供电处放一个磁珠目的是为了消除高频干扰，但是磁珠与电容组成了LC滤波电路，当噪声频率约等于磁珠的谐振频率的时候，磁珠将信号（高频干扰信号）放大非常多，滤波没有反倒将高频噪声放大了,因此一定注意不要让噪声频率跟其谐振频率接近:

如果发生谐振，需要改变滤波电容的大小就可以避开谐振。

差分线绕等长线不能分开绕，要一起绕线：

下图是错误的：

网络变压器的下面的所有层挖空：

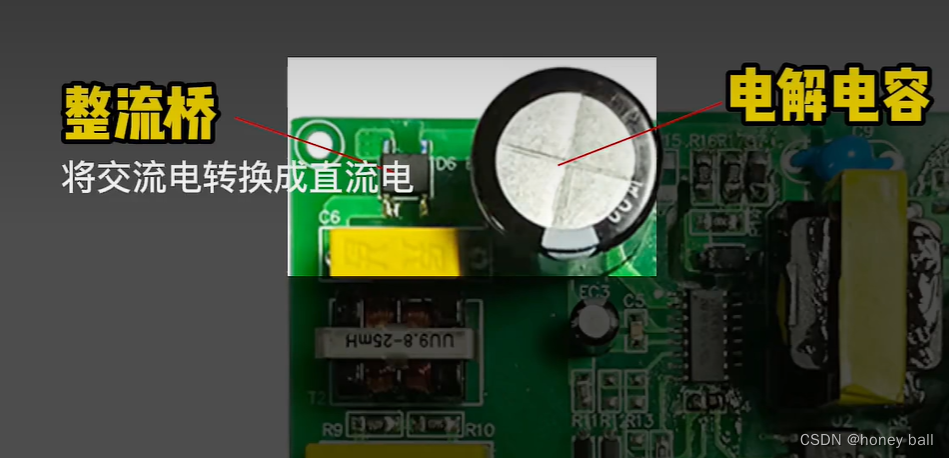

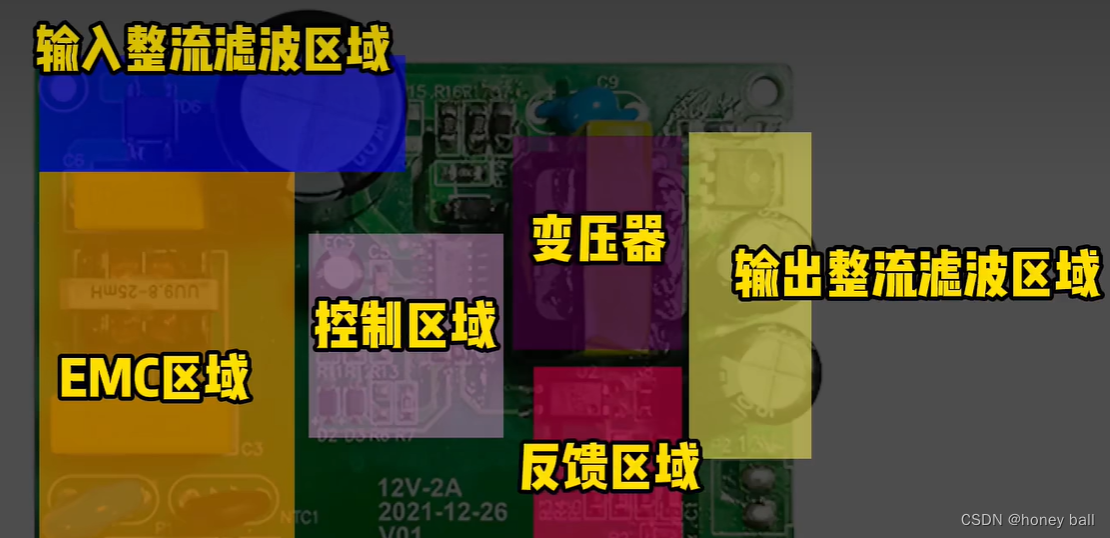

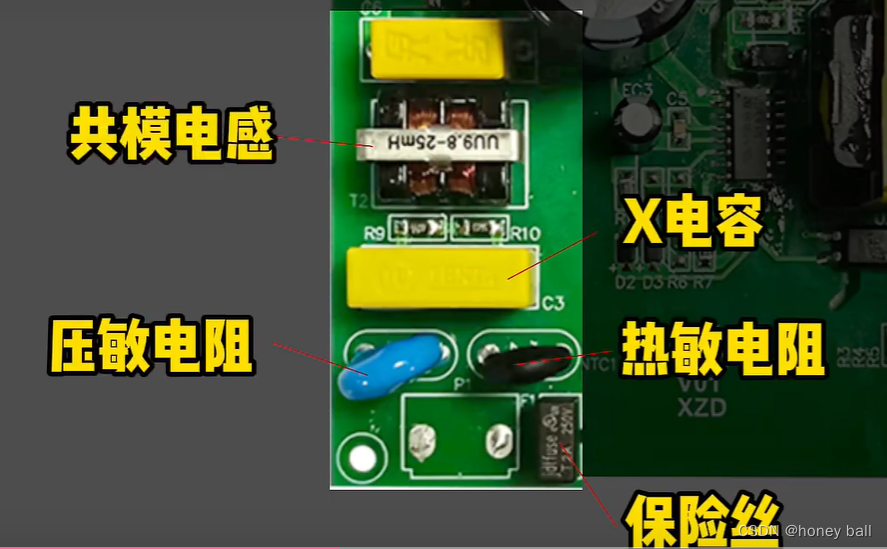

ACDC开关电源一般包括以下几个部分：

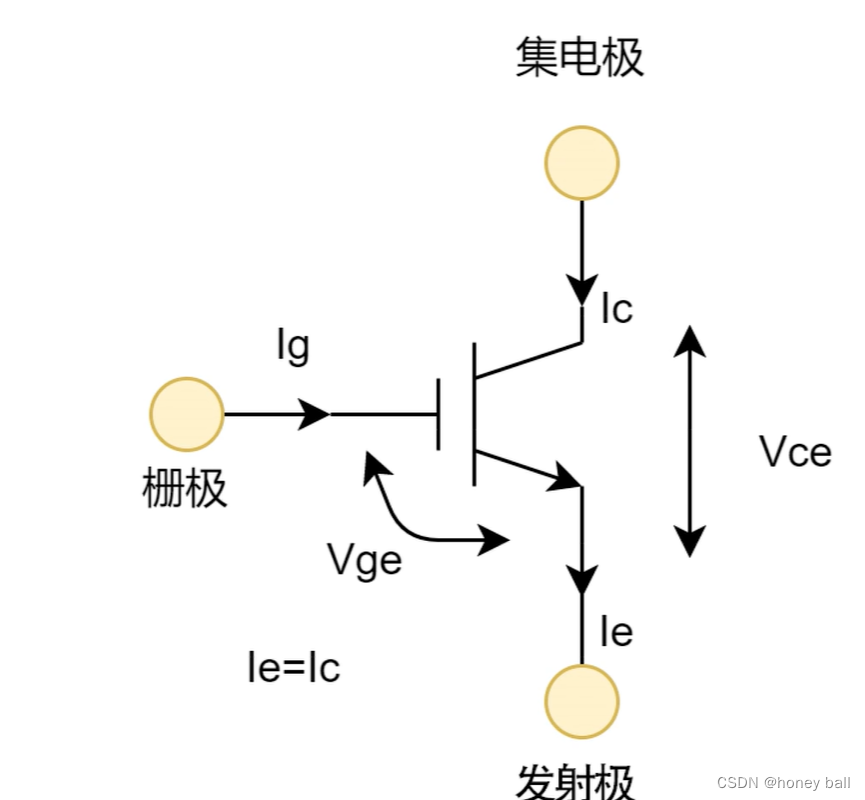

IGBT(三极管+MOS):

三极管可以通过大电流，但是其是电流控制元件，本身的静态功耗比较大

【拒绝烧脑！三分钟带你搞懂什么是IGBT!】https://www.bilibili.com/video/BV1rG4y1y7xn?vd_source=3cc3c07b09206097d0d8b0aefdf07958

工频干扰：

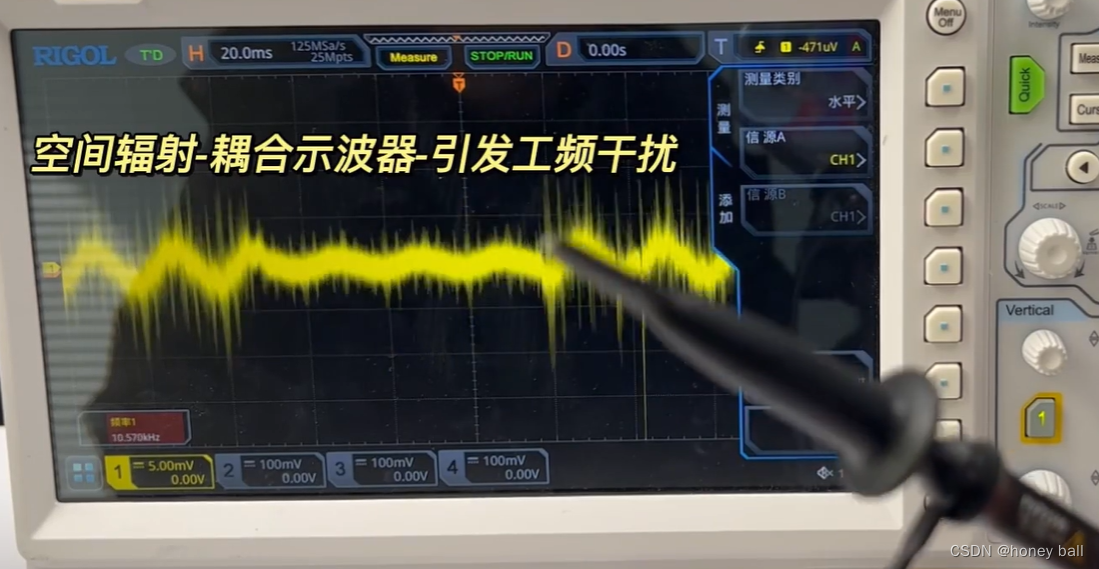

即使示波器探头不接信号，示波器也会接收220V的电磁干扰（工频干扰）：

探头相当于天线

三极管的CE两极的电流是有最大限度的：

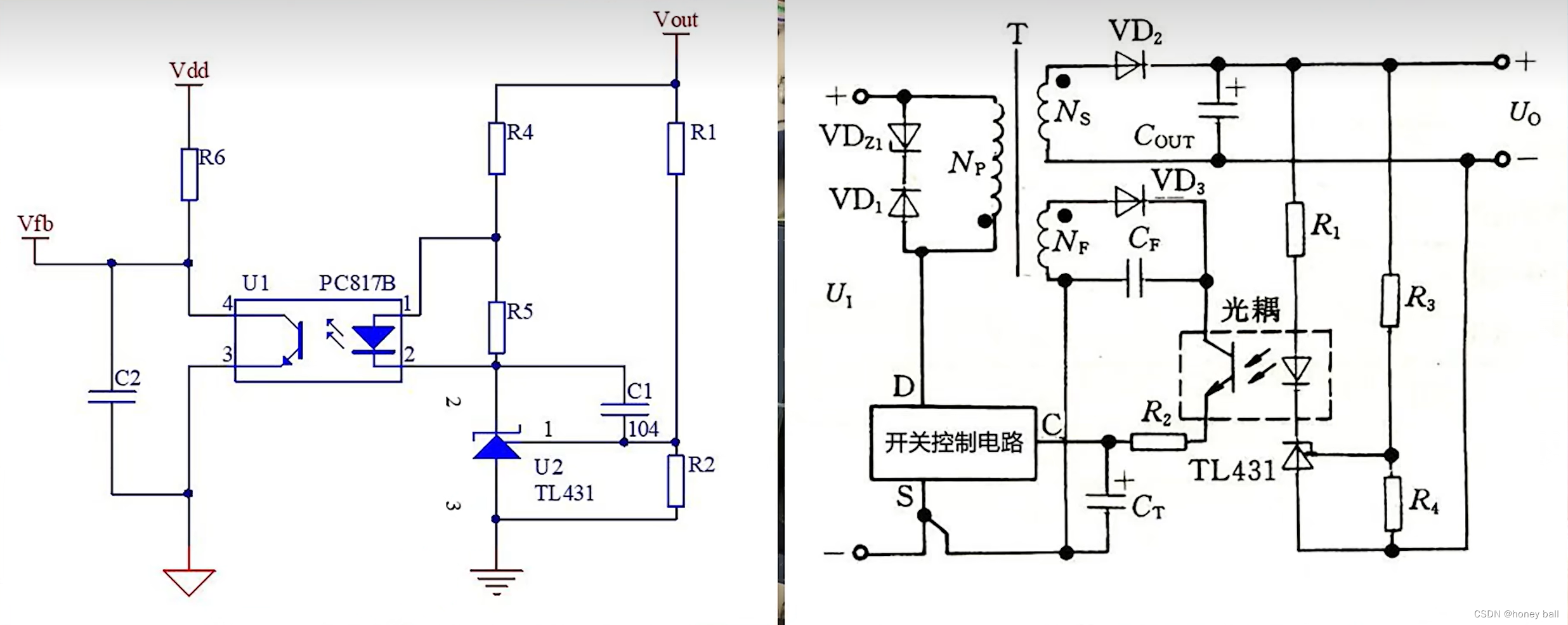

TL431稳压原理：

TL431内部结构：

【TL431内部结构和稳压原理】https://www.bilibili.com/video/BV11m4y197c3?vd_source=3cc3c07b09206097d0d8b0aefdf07958

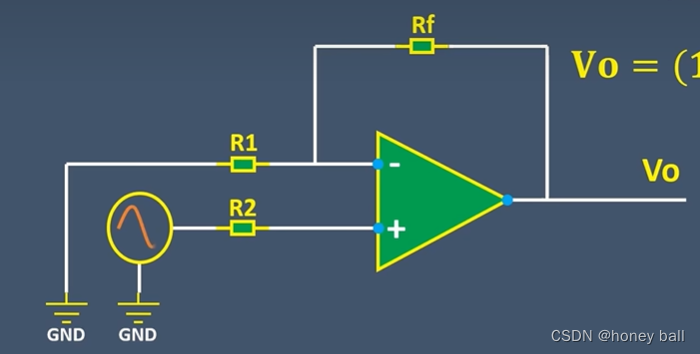

比例运算放大电路的平衡电阻：

平衡电阻消除了输入偏置电流对失调电压的影响。

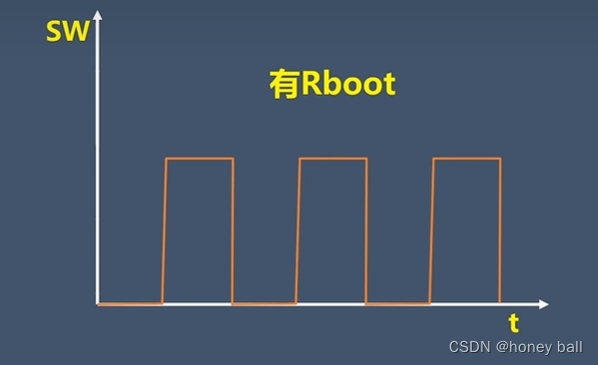

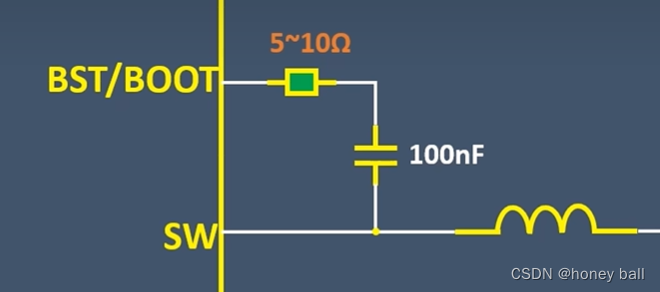

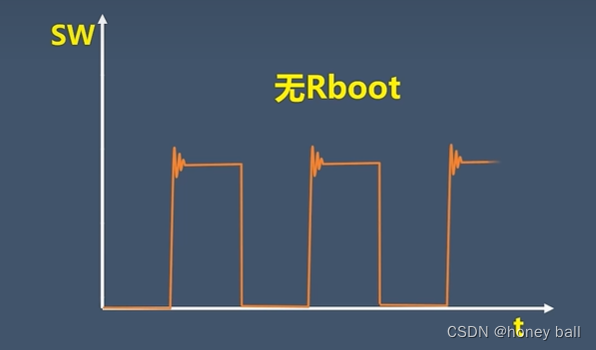

BUCK的自举电容和自举电阻：

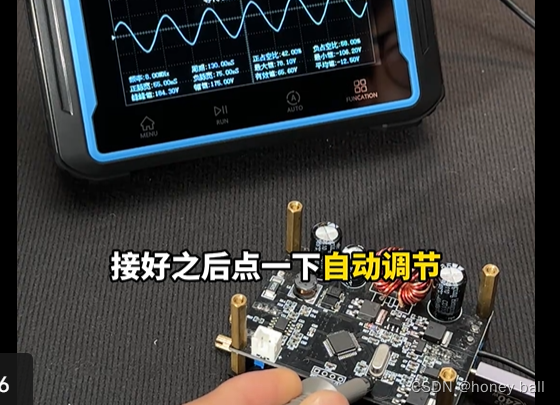

测量晶振的频率：

接地夹接PCB的GND,另一端接晶振的一端即可：

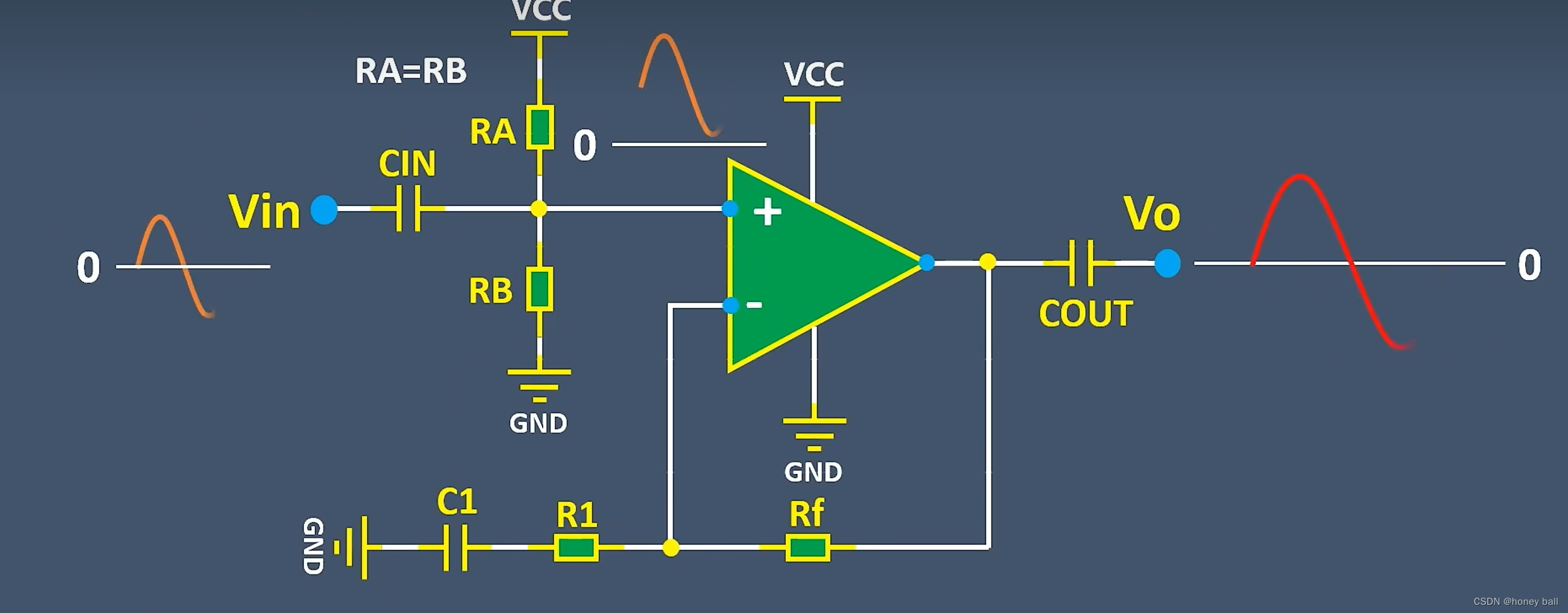

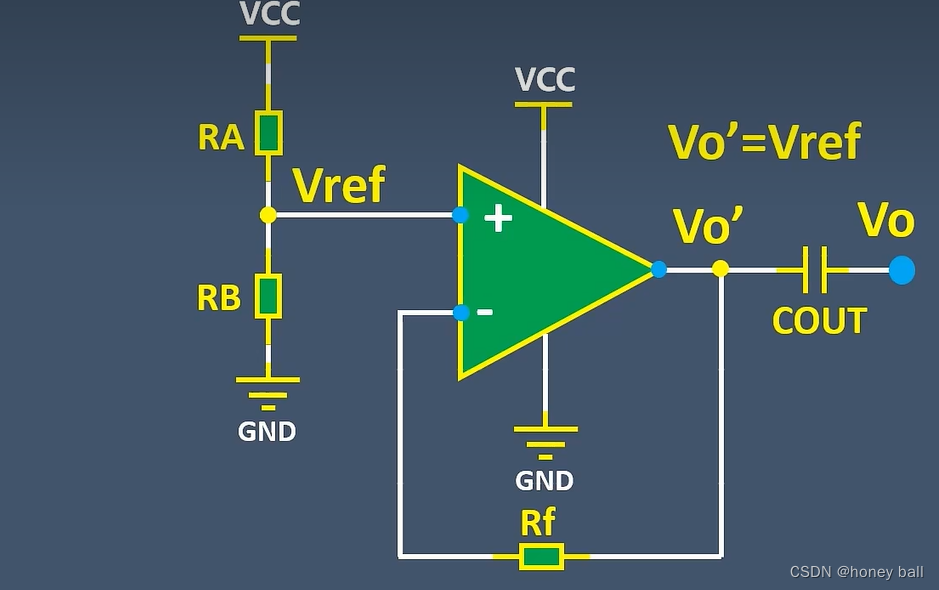

单电源供电的运放如何增加直流偏置：

【单电源供电的运放如何增加直流偏置】https://www.bilibili.com/video/BV1Em4y1y7dH?vd_source=3cc3c07b09206097d0d8b0aefdf07958

单电源供电的时候，波形的负值的部分无法显示出来，这时候需要给其添加直流偏置;

电容C1使得直流偏置电压不会被放大，运放此时相当于电压跟随器;
